Tổng quan về giáo trình

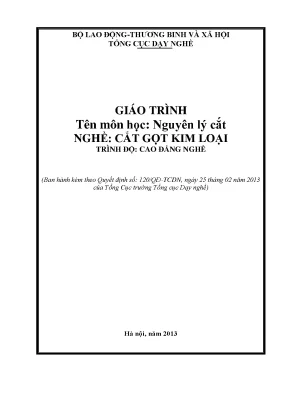

Giáo trình Nguyên lý cắt (Mã môn học: MH18) là tài liệu đào tạo chuyên môn nghề thuộc chương trình đào tạo trình độ Cao đẳng nghề cho nghề Cắt gọt kim loại, được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng Cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội). Tài liệu do tập thể giảng viên thuộc Khoa Cơ khí – Trường Cao đẳng nghề Giao thông vận tải Trung ương II (Hồng Thái, An Dương, Hải Phòng) biên soạn, với sự tham gia của hai tác giả chính là Nguyễn Văn Phương và Trần Mạnh Hưng.

Trong chương trình đào tạo, môn học MH18 được bố trí giảng dạy sau khi sinh viên đã hoàn thành các môn học và mô-đun tiên quyết bao gồm MH07, MH08, MH09, MH10, MH11, MH14 và MH15. Về mặt mục tiêu học tập (learning outcomes), giáo trình trang bị cho người học năng lực:

  • Xác định hình dáng hình học và các góc cơ bản của dụng cụ cắt gọt kim loại;
  • Giải thích bản chất các hiện tượng vật lý trong quá trình cắt (biến dạng dẻo, lực cắt, nhiệt cắt, ma sát, lẹo dao, cứng nguội, rung động);
  • Phân tích các yếu tố ảnh hưởng đến quá trình cắt gọt;
  • Lựa chọn và tính toán chế độ cắt bằng phương pháp giải tích kết hợp tra cứu bảng số chuẩn;
  • Đọc bản vẽ kết cấu dao, lựa chọn vật liệu làm thân dao và phần cắt phù hợp với từng nguyên công gia công cụ thể.

Giáo trình có tổng thời lượng 45 giờ (trong đó gồm 34 giờ lý thuyết, 8 giờ bài tập/thực hành và 3 giờ kiểm tra). Cấu trúc giáo trình gồm 13 chương, tiếp cận từ bản chất vật liệu dụng cụ cắt, hệ toạ độ tĩnh/động của dao, lý thuyết vật lý vùng cắt đến các phương pháp gia công cơ bản: tiện, bào, xọc, khoan, khoét, doa, phay, chuốt, cắt bánh răng, cắt ren và mài. Điểm đặc thù của tài liệu là sự kết hợp giữa mô hình phân tích giải tích kỹ thuật với hệ thống bài toán thực nghiệm bám sát điều kiện trang thiết bị xưởng cơ khí và doanh nghiệp sản xuất.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được cấu trúc thành 13 chương logic theo tiến trình từ nguyên lý cơ bản đến ứng dụng chuyên sâu:

  • Chương 1 - Vật liệu làm dao (MH18-01, 2 giờ): Trình bày các yêu cầu kỹ thuật đối với vật liệu làm thân dao và phần cắt (độ cứng 50–60 HRC, độ bền cơ học, tính chịu nhiệt 700–1000°C, tính chịu mài mòn, tính công nghệ và kinh tế). Khảo sát phân loại vật liệu: thép cacbon dụng cụ (Y10A, Y7–Y12), thép hợp kim dụng cụ (nhóm I đến IV như 9CrSi, CrWMn, CrW5), thép gió (P18, P9), hợp kim cứng (nhóm một cacbit BK/K, hai cacbit TK/P, ba cacbit TTK/M; hệ phân loại ISO P, M, K và hợp kim cứng phủ TiC, TiN), vật liệu gốm ($\text{Al}_2\text{O}_3$, gốm trộn, gốm không oxit $\text{Si}_3\text{N}_4$), vật liệu siêu cứng (kim cương nhân tạo và nitrit bo lập phương El-bor).
  • Chương 2 - Khái niệm về tiện và dao tiện (MH18-02, 4 giờ): Động học chuyển động cắt ($V_c, S_d, S_n$), các yếu tố cắt ($v, S, t$, diện tích lớp cắt, thời gian chạy dao cơ bản $T_m$). Khảo sát kết cấu dao tiện, hệ toạ độ quy ước (mặt đáy, mặt cắt, tiết diện chính $N-N$, tiết diện phụ $N_1-N_1$), các góc hình học tĩnh ($\gamma, \alpha, \beta, \delta, \phi, \phi_1, \lambda$) và quy luật biến đổi góc dao động học khi gá lệch tâm máy ($H$) hoặc do ảnh hưởng của bước tiến dao ngang/dọc.
  • Chương 3 - Quá trình cắt kim loại (MH18-03, 5 giờ): Cơ chế hình thành phoi qua các giai đoạn (biến dạng đàn hồi, trượt dẻo theo góc $\beta_1$, phá hủy theo góc $\beta_2$), phân loại phoi (phoi vụn, phoi xếp, phoi dây). Nghiên cứu hệ số co rút phoi ($K_L, K_a$), hiện tượng hình thành và biến mất của lẹo dao trong dải tốc độ ($V_1 - V_2$), hiện tượng cứng nguội bề mặt, cơ chế rung động gia công (rung cưỡng bức, tự rung), các chỉ tiêu nhám bề mặt ($R_{\max}, R_a, R_z, h_q$) và vai trò của dung dịch trơn nguội.
  • Chương 4 - Lực cắt khi tiện (MH18-04, 4 giờ): Phân tích và tổng hợp hệ lực cắt trong không gian Đề-các thành ba thành phần ($P_x, P_y, P_z$), xác định tỷ lệ lực tiêu chuẩn ($P_z : P_y : P_x = 1 : 0.4 : 0.25$), công thức tính công suất cắt ($N_c$), công suất chạy dao ($N_{\text{cd}}$), mômen xoắn trục chính và độ võng chi tiết ($y$).
  • Chương 5 & 6 - Nhiệt cắt, sự mòn dao và Chọn chế độ cắt khi tiện (7 giờ): Phân tích quy luật mài mòn dụng cụ cắt, tính chất công nghệ, phương pháp gá đặt, trình tự tính toán giải tích và tra bảng số chế độ cắt khi tiện.
  • Chương 7 đến Chương 13 - Nguyên lý các phương pháp gia công khác (23 giờ): Động học cắt, kết cấu dụng cụ, phân tích lực và lựa chọn chế độ cắt cho các phương pháp: Bào và xọc (Chương 7); Khoan - Khoét - Doa (Chương 8); Phay mặt trụ, phay mặt đầu, phay thuận - phay nghịch (Chương 9); Chuốt (Chương 10); Cắt bánh răng bằng dao phay đĩa môđun, phay lăn răng, xọc răng, mài răng (Chương 11); Cắt ren bằng ta-rô, bàn ren (Chương 12); Mài tròn, mài phẳng, cấu tạo đá mài và chế độ cắt khi mài (Chương 13).
Tiến trình nội dung môn học:
[Vật liệu làm dao] -> [Hình học dao & Động học] -> [Bản chất vật lý cắt gọt] -> [Động lực học & Chế độ cắt] -> [Các nguyên công chuyên biệt]

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng khối kiến thức nền tảng trên ba trụ cột cơ sở:

  • Lý thuyết vật liệu và kim loại học ứng dụng: Cơ chế biến đổi tổ chức tế vi của vật liệu dụng cụ cắt và phôi dưới tác động của nhiệt độ cao ($700 - 1000^\circ\text{C}$); sự phân hủy pha mactensit; vai trò của các pha cacbit ($\text{WC, TiC, TaC}$) và mạng liên kết Coban trong việc duy trì độ bền uốn, khả năng chịu nhiệt và chống mài mòn dính.
  • Cơ học biến dạng và lý thuyết tạo phoi: Quy luật biến dạng đàn hồi - dẻo của kim loại lớp cắt, phương trình bảo toàn thể tích lớp cắt ($a \cdot L_p = a_p \cdot L$), bản chất của biến dạng tổng cộng và biến dạng bình quân, cùng cơ chế hình thành nội ứng suất gây cứng nguội bề mặt.
  • Động lực học quá trình cắt gọt: Thiết lập hệ thống giải tích lực cắt không gian ($P = \sqrt{P_x^2 + P_y^2 + P_z^2}$), cơ chế truyền dẫn công suất máy cắt gọt, mô hình rung động cơ học (nguồn kích động cưỡng bức từ hệ thống truyền động và cơ chế duy trì năng lượng tự rung).

Kỹ năng phát triển

Qua hệ thống bài học và bài tập, tài liệu rèn luyện cho người học các nhóm kỹ năng chuyên môn:

  • Kỹ năng kỹ thuật (Technical skills): Nhận dạng, đo kiểm và biểu diễn các góc độ hình học của dụng cụ cắt trên các mặt phẳng quy ước ($N-N, N_1-N_1$, mặt đáy, mặt cắt); đọc hiểu bản vẽ chế tạo dụng cụ cắt; thực hiện điều chỉnh phương vị gá dao để bù trừ góc làm việc động học; thao tác lựa chọn vật liệu phần cắt (thép gió, mảnh hợp kim cứng hàn/kẹp, gốm, kim cương) theo vật liệu phôi gia công.
  • Kỹ năng phân tích (Analytical skills): Phân tích hình thái phoi (vụn, xếp, dây) và mức độ co rút phoi ($K_L$) để đánh giá tính hợp lý của chế độ cắt; nhận diện nguyên nhân hình thành lẹo dao và rung động máy; tính toán độ võng chi tiết trục dài dưới tác dụng của lực hướng kính $P_y$ nhằm kiểm soát sai số hình học dạng tang trống hoặc loa kèn.
  • Kỹ năng thực hành công nghệ (Practical competencies): Tính toán giải tích các thông số cắt ($v, S, t, T_m, N_c$) và tra cứu chính xác bảng số tiêu chuẩn công nghệ cho các nguyên công tiện, phay, bào, khoan, doa, chuốt, cắt răng, ren và mài; xác định lưu lượng và chủng loại dung dịch trơn nguội phù hợp với từng giai đoạn gia công thô/tinh.

Phương pháp giảng dạy và học tập

Giáo trình Nguyên lý cắt triển khai phương pháp tiếp cận sư phạm kỹ thuật thực hành. Cấu trúc bài giảng đi từ việc hình thành các khái niệm vật lý/cơ học cơ bản, thiết lập mô hình tính toán giải tích, sau đó chuyển giao thành phương pháp tính toán công nghệ và tra bảng số liệu tiêu chuẩn.

Bài tập và case studies kỹ thuật

Tài liệu tích hợp các bài toán kỹ thuật mẫu có dữ liệu thực tế nhằm hướng dẫn sinh viên xử lý các biến đổi góc cắt trong quá trình làm việc:

  • Bài toán biến đổi góc dao do lượng chạy dao ngang khi tiện cắt đứt: Xét chi tiết hình trụ có lượng tiến dao ngang $S_n = 0{,}2,\text{mm/vg}$, góc sau tĩnh $\alpha_y = 12^\circ$. Tính góc sau động học khi dao tiến đến bán kính $r = 1,\text{mm}$: $$\text{tg}\mu_1 = \frac{S_n}{2\pi r} = \frac{0{,}2}{2\pi \cdot 1} \approx 0{,}0318 \implies \mu_1 \approx 1^\circ 49'$$ $$\alpha_{yc} = \alpha_y - \mu_1 = 12^\circ - 1^\circ 49' = 10^\circ 11'$$
  • Bài toán xác định góc mài khi tiện hớt lưng dao phay định hình: Xét dao phay đường kính ngoài $D = 75,\text{mm}$, số răng $Z = 10$, lượng hớt lưng $K = 4{,}5,\text{mm}$, góc sau làm việc yêu cầu $\alpha_{yc} = 8^\circ$. Tính lượng tiến dao sau một vòng $S_n = K \cdot Z = 45,\text{mm/vòng}$, từ đó tính góc nâng $\mu = 10^\circ 48'$ và xác định góc sau cần mài sắc: $$\alpha_y = \alpha_{yc} + \mu = 8^\circ + 10^\circ 48' = 18^\circ 48'$$
  • Bài toán tiện ren trục vít hình thang: Tính toán góc mài $\alpha_n$ của dao tiện tinh mặt trái ren ($d_{\text{tb}} = 40,\text{mm}$, môđun $m = 6$, bước trục $S_d = t_0 = \pi m = 18{,}84,\text{mm}$) dựa trên mối quan hệ hình học với góc nghiêng prôfin $\epsilon = 70^\circ$.
Quy trình giải quyết bài toán chế độ cắt:
[Xác định thông số phôi & dao] -> [Tính toán góc động học] -> [Phân tích lực Pz, Py, Px] -> [Kiểm nghiệm công suất & độ võng] -> [Tra bảng chuẩn hóa]

Phương pháp đánh giá và tự học

  • Phương pháp đánh giá (Assessment methods): Bao gồm đánh giá quá trình thông qua hệ thống câu hỏi ôn tập cuối mỗi chương (tập trung vào phân tích hiện tượng vật lý, cơ chế mài mòn, phân tích lực) và 3 bài kiểm tra định kỳ (được quy định thời lượng 3 giờ trong khung chương trình), kết hợp kiểm tra lý thuyết và kỹ năng giải bài tập tính toán chế độ cắt.
  • Hướng dẫn tự học (Self-study guidelines): Sinh viên cần đối chiếu các thông số hình học của dao ở trạng thái tĩnh trên bản vẽ với điều kiện làm việc thực tế trên máy tiện, máy phay tại xưởng; chủ động thực hành tra cứu các sổ tay công nghệ cắt gọt kim loại song song với việc áp dụng công thức giải tích trong giáo trình.

Điểm nổi bật và cập nhật

Giáo trình phản ánh hệ thống dữ liệu kỹ thuật và các quy chuẩn công nghệ cắt gọt kim loại với các điểm cập nhật cụ thể:

  • Hệ thống hóa tiến trình phát triển vật liệu dao: Giáo trình cung cấp bảng niên biểu phát triển vật liệu dụng cụ cắt từ năm 1894 đến thập niên 1970, chi tiết hóa các chỉ số giới hạn vận tốc cắt ($V_e$), nhiệt độ phá hủy tính cắt và độ cứng HRC/HV qua từng giai đoạn:
    • Năm 1894: Thép cacbon dụng cụ ($V_e = 5,\text{m/ph}$, chịu nhiệt $200–300^\circ\text{C}$, 60 HRC);
    • Năm 1900–1913: Thép gió và thép gió tăng Co, WC ($V_e = 12–30,\text{m/ph}$, chịu nhiệt $600–650^\circ\text{C}$, 60–64 HRC);
    • Năm 1931–1934: Hợp kim cứng WC, TiC ($V_e = 200–300,\text{m/ph}$, chịu nhiệt $1000–1200^\circ\text{C}$, 91–92 HRA);
    • Năm 1955–1970: Kim cương nhân tạo ($100.000,\text{HV}$), Gốm kỹ thuật ($V_e = 300–500,\text{m/ph}$, chịu nhiệt $1500^\circ\text{C}$), Nitrit Bo lập phương ($1600^\circ\text{C}, 8.000,\text{HV}$) và Hợp kim cứng phủ ($V_e = 300,\text{m/ph}$).
  • Quy chuẩn hóa mác vật liệu theo tiêu chuẩn Liên Xô (GOST) và Quốc tế (ISO): Giáo trình đối chiếu chi tiết thành phần hóa học (%C, %Mn, %Si, %Cr, %W, %V) của các mác thép hợp kim dụng cụ (như 85CrV, Cr05, 9XC, CrWMn, CrW5) và phân loại hợp kim cứng theo hai hệ thống:
    • Hệ thống ký hiệu Liên Xô cũ: Nhóm BK (một cacbit WC-Co), nhóm TK (hai cacbit WC-TiC-Co), nhóm TTK (ba cacbit WC-TiC-TaC-Co).
    • Hệ thống tiêu chuẩn ISO: Nhóm P (chuyên gia công phôi dẻo cho phoi dây), nhóm K (chuyên gia công phôi giòn cho phoi vụn), nhóm M (nhóm vạn năng cho phoi dây và phoi xếp).
  • Tích hợp công nghệ vật liệu phủ và gốm phi oxit: Cập nhật thông tin về các mảnh hợp kim cứng phủ màng mỏng TiC, TiN vài micromet làm tăng độ cứng bề mặt trên 91 HRA, nâng tốc độ cắt lên trên $300,\text{m/ph}$; phân tích tính năng gốm phi oxit $\text{Si}_3\text{N}_4$ có độ dẫn nhiệt và độ bền uốn cao hơn 4 lần so với gốm oxit $\text{Al}_2\text{O}_3$, cho phép sử dụng dung dịch trơn nguội khi gia công hợp kim nhôm.

Đối tượng sử dụng giáo trình

Giáo trình Nguyên lý cắt được biên soạn hướng tới các nhóm đối tượng cụ thể trong hệ thống đào tạo nghề và sản xuất cơ khí:

  • Sinh viên và học viên:
    • Sinh viên trình độ Cao đẳng nghề ngành Cắt gọt kim loại;
    • Học viên theo học các chương trình đào tạo trung cấp nghề, cao đẳng kỹ thuật thuộc khối ngành Cơ khí chế tạo máy, Công nghệ cơ điện tử và Sửa chữa thiết bị công nghiệp.
  • Điều kiện tiên quyết (Prerequisites):
    • Người học cần hoàn thành khối kiến thức cơ sở ngành gồm các môn học: MH07 (Vẽ kỹ thuật), MH08 (Cơ kỹ thuật), MH09 (Dung sai và đo lường kỹ thuật), MH10 (Vật liệu học và xử lý nhiệt), MH11 (An toàn lao động), MH14 và MH15 (Kỹ thuật gia công cơ bản trên máy công cụ).
  • Giảng viên và cơ sở đào tạo:
    • Giảng viên chuyên ngành Cắt gọt kim loại sử dụng làm giáo trình giảng dạy chuẩn cho thời lượng 45 giờ theo khung chương trình ban hành kèm Quyết định 120/QĐ-TCDN;
    • Làm tài liệu cơ sở để biên soạn đề cương bài giảng, bài tập tính toán thiết kế quy trình công nghệ gia công chi tiết máy và bài tập thực hành xưởng.
  • Kỹ thuật viên và cán bộ kỹ thuật:
    • Kỹ thuật viên vận hành máy cắt gọt kim loại truyền thống và máy công cụ CNC sử dụng làm tài liệu tra cứu thông số mài sắc dao, xác định chế độ cắt ($v, S, t$), lựa chọn đá mài, ta-rô, bàn ren và tối ưu hóa dung dịch trơn nguội trong điều kiện sản xuất thực tế tại doanh nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuyên biệt cho sinh viên trình độ Cao đẳng nghề ngành Cắt gọt kim loại, đồng thời là tài liệu tham khảo kỹ thuật cho sinh viên đại học/cao đẳng khối ngành Cơ khí chế tạo máy và kỹ thuật viên điều hành sản xuất tại các phân xưởng gia công cơ khí.

2. Cần kiến thức nền nào để học môn học này?

Người học cần hoàn thành các môn học tiền đề từ MH07 đến MH15 trong chương trình đào tạo, bao gồm kiến thức cơ sở về vẽ cơ khí, cơ học kỹ thuật, kim loại học, vật liệu làm dao, dung sai lắp ghép và kỹ năng vận hành máy cắt gọt cơ bản.

3. Điểm khác biệt của giáo trình này so với các tài liệu khác?

Tài liệu tập trung mô tả bản chất vật lý của vùng cắt (biến dạng, phoi, lẹo dao, cứng nguội, rung động) gắn liền với các công thức giải tích cụ thể và trường hợp thực tế tại xưởng (như tính góc dao động học khi tiện cắt đứt, tiện hớt lưng dao phay, gia công ren hình thang), đồng thời hệ thống hóa chi tiết bảng phân loại vật liệu dụng cụ cắt theo cả tiêu chuẩn GOST và ISO.

4. Làm sao để tự học giáo trình hiệu quả?

Người học nên kết hợp việc đọc lý thuyết phân tích lực ($P_x, P_y, P_z$) và hình học góc dao với việc thực hành trực tiếp tại xưởng: quan sát hình thái phoi thoát ra, kiểm tra độ mòn dao, giải các bài toán tính góc động học và thực hiện tra cứu chế độ cắt mẫu theo các bảng số liệu kèm theo trong giáo trình.

5. Có tài liệu bổ trợ nào kèm theo giáo trình?

Giáo trình cung cấp sẵn hệ thống câu hỏi ôn tập tổng hợp sau mỗi chương, bảng thông số thành phần hóa học - tính năng cơ lý của các mác vật liệu làm dao, bảng đối chiếu vận tốc cắt thực nghiệm và các sơ đồ giải tích lực, động học cắt gọt tiêu chuẩn.

Kết luận

Giáo trình Nguyên lý cắt (Mã môn học: MH18) do Khoa Cơ khí – Trường Cao đẳng nghề Giao thông vận tải Trung ương II biên soạn là tài liệu học thuật kỹ thuật chuyên môn mô tả toàn diện bản chất cơ - lý - nhiệt của quá trình cắt gọt kim loại.

Lộ trình tiếp cận kiến thức của tài liệu được thiết lập chặt chẽ: từ nghiên cứu tính chất vật liệu dụng cụ cắt (Chương 1) $\rightarrow$ xác định hệ thống hình học dao tĩnh và động (Chương 2) $\rightarrow$ khảo sát quá trình tạo phoi, biến dạng, lực cắt, nhiệt và mài mòn (Chương 3 - 5) $\rightarrow$ ứng dụng lựa chọn thông số chế độ cắt cho từng phương pháp gia công cơ khí cụ thể từ tiện, bào, xọc, khoan, phay, chuốt đến cắt bánh răng, ren và mài (Chương 6 - 13). Đây là nguồn tư liệu chuẩn mực phục vụ trực tiếp cho công tác đào tạo nghề và tính toán thiết kế quy trình công nghệ gia công cơ khí.
