Tổng quan về giáo trình

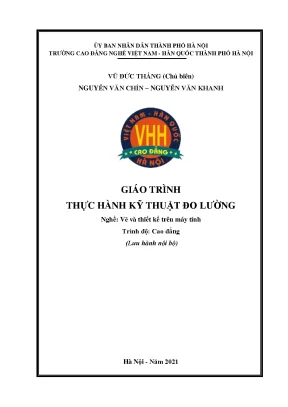

Giáo trình Thực hành Kỹ thuật Đo lường (Mã mô đun: MĐ19) là tài liệu đào tạo nghề ở trình độ Cao đẳng cho nghề Vẽ và thiết kế trên máy tính, do Khoa Cơ khí - Trường Cao đẳng Nghề Việt Nam – Hàn Quốc Thành phố Hà Nội biên soạn năm 2021. Ban biên soạn giáo trình gồm Vũ Đức Thắng (Chủ biên), Nguyễn Văn Chín và Nguyễn Văn Khanh.

                    CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ CAO ĐẲNG

Trong cấu trúc chương trình, MĐ19 là mô đun chuyên môn bắt buộc, được bố trí giảng dạy sau khi người học hoàn thành các môn học chung theo quy định của Bộ Lao động – Thương binh và Xã hội cùng các môn học/mô đun kỹ thuật cơ sở. Mô đun đóng vai trò trang bị kiến thức và kỹ năng thực hành nền tảng về đo kiểm hình học chi tiết máy, phục vụ trực tiếp cho các môn học chuyên ngành và công việc thiết kế, gia công cơ khí.

Mục tiêu học tập của giáo trình xác định theo 3 nhóm chuẩn đầu ra:

  • Kiến thức: Trình bày được công dụng, phạm vi sử dụng, cấu tạo, nguyên lý hoạt động của các dụng cụ đo cầm tay và máy đo thông dụng; xây dựng được quy trình đo kiểm hợp lý.
  • Kỹ năng: Thao tác thành thạo các dụng cụ và thiết bị đo đạt độ chính xác yêu cầu; kiểm tra chi tiết theo đúng bản vẽ kỹ thuật; giải thích được các dạng sai hỏng, nguyên nhân và biện pháp khắc phục; bảo quản tốt trang thiết bị.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tính kỷ luật, cẩn thận, phương pháp làm việc ngăn nắp và tuân thủ các quy chuẩn an toàn lao động.

Nội dung giáo trình được thiết kế với tổng thời lượng 45 giờ (trong đó lý thuyết chiếm 13–15 giờ, thực hành/thảo luận chiếm 27–29 giờ, kiểm tra đánh giá 3 giờ). Cách tiếp cận của tài liệu đi từ cấu tạo, nguyên lý vạch đo, quy trình kiểm tra độ chuẩn xác của dụng cụ đến thao tác đo chi tiết cụ thể và phương pháp bảo dưỡng kỹ thuật.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình được cấu trúc thành 3 bài học chính với tiến trình logic từ dụng cụ cơ khí đơn giản đến thiết bị đo quang học và kiểm tra tổng hợp:

  • Bài 1: Sử dụng các dụng cụ cầm tay thông dụng (5 giờ: 3 lý thuyết, 2 thực hành): Cung cấp cấu tạo, nguyên lý đo và phương pháp sử dụng các loại dụng cụ cầm tay: thước cặp, panme, đồng hồ so, thước căn lá, dưỡng đo cung, dưỡng đo ren, compa, thước kẻ, êke, hệ thống calip giới hạn và kỹ thuật bảo quản dụng cụ.
  • Bài 2: Sử dụng các máy đo (20 giờ: 5 lý thuyết, 14 thực hành, 1 kiểm tra): Trọng tâm là máy chiếu biên dạng quang học, hướng dẫn phương pháp định vị mẫu và đo kiểm các biên dạng phức tạp bằng phương pháp quang học phóng đại.
  • Bài 3: Đo kiểm các chi tiết máy (20 giờ: 5 lý thuyết, 13 thực hành, 1 kiểm tra): Ứng dụng tổ hợp các phương pháp để đo kích thước các dạng bề mặt (mặt phẳng, rãnh, bậc), kiểm tra bán kính ngoài và trong, kiểm tra biên dạng ren và đo độ nhám bề mặt sau gia công.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết đo lường thông qua các nguyên lý cơ học và tiêu chuẩn kỹ thuật:

                  CƠ SỞ LÝ THUYẾT & NGUYÊN LÝ ĐO LƯỜNG
  1. Nguyên lý du tiêu (thước cặp): Dựa trên sự chênh lệch độ dài vạch giữa thang chia chính (bước 1 mm) và thang chia phụ du xích:
    • Thước 1/10: Lấy 9 mm chia 10 phần trên du tiêu, giá trị 1 vạch chênh lệch là $1 - 0,9 = 0,1\text{ mm}$ (hoặc lấy 19 mm chia 10 phần).
    • Thước 1/20: Lấy 19 mm (hoặc 39 mm) chia 20 vạch, giá trị 1 vạch là $0,05\text{ mm}$.
    • Thước 1/50: Lấy 49 mm chia 50 vạch, mỗi vạch trên du tiêu dài $0,98\text{ mm}$, giá trị sai số đọc nhỏ nhất là $1 - 0,98 = 0,02\text{ mm}$.
  2. Nguyên lý chuyển động trục vít – đai ốc (panme): Sử dụng cặp trục vít me có bước ren chuẩn $s = 0,5\text{ mm}$. Tang quay của thước động được chia thành 50 phần bằng nhau. Khi xoay 1 vạch, đầu đo dịch chuyển dọc trục một khoảng $0,5 / 50 = 0,01\text{ mm}$. Áp lực đo được ổn định hóa bằng cơ cấu bánh cóc hãm lò xo.
  3. Nguyên tắc kiểm tra kích thước giới hạn (calip): Ứng dụng trong sản xuất hàng loạt để xác định dung sai mà không cần đọc kích thước tuyệt đối:
    • Calip nút (kiểm tra lỗ): Đầu qua ($Q$) chế tạo theo kích thước giới hạn nhỏ nhất ($d_{\min}$); đầu không qua ($KQ$) chế tạo theo kích thước giới hạn lớn nhất ($d_{\max}$).
    • Calip hàm (kiểm tra trục): Đầu qua ($Q$) chế tạo theo kích thước giới hạn lớn nhất ($d_{\max}$); đầu không qua ($KQ$) chế tạo theo kích thước giới hạn nhỏ nhất ($d_{\min}$).
    • Tham chiếu hệ thống tiêu chuẩn: TCVN 2753-78 và TCVN 2780-78.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác kiểm tra và hiệu chỉnh điểm 0 (zero setting) trên thước cặp cơ, thước cặp điện tử, panme bằng clê móc; gá đặt đồng hồ so trên giá đỡ vạn năng; lắp ghép căn mẫu chuẩn bằng kỹ thuật miết bề mặt có màng bôi trơn xăng trắng (ét-xăng).
  • Kỹ năng phân tích (Analytical skills): Phân tích sai số do áp lực tiếp xúc, ảnh hưởng của biến dạng nhiệt khi cầm dụng cụ bằng tay; tính toán kích thước danh nghĩa và dung sai lắp ghép (như ví dụ kiểm tra lỗ $\varnothing 30\text{H7}$ với $d_Q = 30\text{ mm}$, $d_{KQ} = 30,021\text{ mm}$; kiểm tra trục $45_{-0,008}^{+0,012}\text{ mm}$ với $D_Q = 45,012\text{ mm}$, $D_{KQ} = 44,992\text{ mm}$).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Đo kích thước ngoài, kích thước lỗ, rãnh song song; đo sâu có định vị góc khuyết thanh đo tránh góc lượn đáy lỗ; đo kiểm khe hở vênh bằng thước căn lá ($0,01 - 1\text{ mm}$); kiểm tra bán kính góc bo tròn lồi/lõm bằng dưỡng cung mẫu (R1–R25 mm); kiểm tra bước ren và đường kính trung bình ren bằng dưỡng ren ngoài/trong.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng mô hình đào tạo theo năng lực thực hiện (Competency-Based Training) với cấu trúc phân bổ thời lượng thực hành chiếm ưu thế (hơn 64% tổng thời lượng):

Nội dung bài học Lý thuyết (giờ) Thực hành / Bài tập (giờ) Kiểm tra (giờ) Tổng thời lượng (giờ)
Bài 1: Sử dụng các dụng cụ đo cầm tay thông dụng 3 2 0 5
Bài 2: Sử dụng các máy đo 5 14 1 20
Bài 3: Đo kiểm các chi tiết 5 13 1 20
Thi kết thúc mô đun - - - 1 (lý thuyết/thực hành: 3)
Tổng cộng toàn mô đun 13 29 3 45

Quy trình thực hành và bài tập ứng dụng

Tài liệu cung cấp các bài tập đo kiểm trực tiếp trên mẫu gia công thực tế đối chiếu với bản vẽ kỹ thuật:

  • Quy trình đo kiểm tra kích thước ngoài và trong: Thực hiện các bước làm sạch chi tiết, chỉnh khe hở mỏ đo, áp lực đo vừa phải qua núm cóc (trượt 2–3 lần đối với panme), đọc giá trị trực tiếp hoặc khóa vít hãm trước khi lấy thước ra ngoài.
  • Quy trình kiểm tra độ phẳng và độ vênh: Sử dụng phương pháp ấn bốn góc trên mặt phẳng chuẩn và nhét các lá thép của thước căn lá vào khe hở để định lượng độ vênh.
  • Quy trình đo góc và lấy dấu: Sử dụng compa thép $Y10/Y12$ tôi cứng, khống chế góc mở chân compa không vượt quá $60^\circ$ để tránh sai số hình học khi vạch dấu cung tròn.
       QUY TRÌNH THỰC HÀNH ĐO KIỂM KỸ THUẬT TIÊU CHUẨN

Phương pháp đánh giá và tự học

  • Đánh giá: Kết hợp đánh giá định kỳ sau từng bài học (1 giờ kiểm tra tại Bài 2 và 1 giờ tại Bài 3) và bài thi kết thúc mô đun (3 giờ). Tiêu chí đánh giá dựa trên: độ chính xác của kết quả đo, thao tác kỹ thuật, quy trình an toàn và bảo quản thiết bị.
  • Hướng dẫn tự học và bảo dưỡng: Giáo trình quy định các nguyên tắc vận hành: không đo trên vật đang quay, không đo phôi nóng hoặc bề mặt thô dính phoi gang/bụi đá mài; rửa sạch căn mẫu bằng ét-xăng, lau khô bằng vải mềm, bảo quản bằng vadơlin trung tính (không chứa nước và axit) và lưu giữ trong hộp gỗ chuyên dụng.

Điểm nổi bật và cập nhật

Nội dung giáo trình phản ánh các đặc điểm kỹ thuật và cập nhật công nghệ đo lường công nghiệp:

  • Phân loại đa dạng theo kết cấu công nghệ: Giáo trình trình bày đồng thời các thế hệ dụng cụ từ cơ khí truyền thống đến điện tử số:
    • Thước cặp cơ khí vạch chia ($0,1\text{ mm}$, $0,05\text{ mm}$, $0,02\text{ mm}$), thước cặp đồng hồ và thước cặp điện tử hiển thị số.
    • Panme cơ khí đo ngoài, panme hiển thị số điện tử, panme đo lỗ có trục nối mở rộng phạm vi đo ($75 \div 175\text{ mm}$, $75 \div 600\text{ mm}$, $150 \div 1250\text{ mm}$).
  • Tích hợp các bộ dưỡng đo chuẩn công nghiệp: Dẫn chứng thông số kỹ thuật thực tế của các dòng thiết bị thương mại phổ biến:
    • Dưỡng đo cung Niigata RG-34 (34 lá, khoảng đo R1–R7 mm, trọng lượng 65g).
    • Dưỡng đo cung Mitutoyo 186-105 (34 lá, 1–7 mm) và Mitutoyo 186-902 (26 lá, dải đo $0,5 - 13\text{ mm}$, cung $180^\circ$).
    • Dưỡng đo cung Moore & Wright MW206M (18 lá, bước tăng $0,25\text{ mm}$, dải $0,75 - 5\text{ mm}$).
    • Dưỡng đo cung Insize 4801-15 (15 lá, phạm vi $15,5 - 25\text{ mm}$, độ chính xác $\pm 0,04 - 0,05\text{ mm}$).
  • Chuẩn hóa đo kiểm trong sản xuất hàng loạt: Phân định rõ quy trình kiểm tra giữa sản xuất đơn chiếc (dùng dụng cụ đo chỉ thị kích thước) và sản xuất hàng khối (sử dụng calip trơn, calip hàm, calip trục/nút, calip ren theo tiêu chuẩn TCVN 2753-78 và TCVN 2780-78; nguyên tắc ren đạt yêu cầu khi đầu ren đi lọt hoàn toàn và đầu không đi không vặn quá 2 vòng quay).
  • Ứng dụng công nghệ quang học: Tích hợp nội dung sử dụng máy chiếu biên dạng quang học (Profile Projector) ở Bài 2 nhằm kiểm tra các góc bo, profin ren và bán kính phức tạp không thể đo bằng dụng cụ tiếp xúc cơ học thông thường.

Đối tượng sử dụng giáo trình

  • Sinh viên: Sinh viên trình độ Cao đẳng chuyên ngành Vẽ và thiết kế trên máy tính, Công nghệ chế tạo máy, Kỹ thuật cơ khí.
  • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học chung theo quy định của Bộ Lao động – Thương binh và Xã hội và các môn học/mô đun kỹ thuật cơ sở (bao gồm Vẽ kỹ thuật cơ khí, Dung sai lắp ghép và Đo lường kỹ thuật đại cương).
  • Giảng viên chuyên ngành: Sử dụng làm tài liệu giảng dạy chính thức để tổ chức các bài học tích hợp lý thuyết - thực hành, xây dựng phiếu hướng dẫn thực hành và thiết kế các đề mục kiểm tra kỹ năng tay nghề tại xưởng cơ khí.
  • Tự học và tham khảo kỹ thuật: Tài liệu phục vụ cho kỹ thuật viên kiểm soát chất lượng (QC/KCS), công nhân gia công cơ khí (tiện, phay, nguội, mài) tra cứu quy trình đo kiểm, phương pháp hiệu chỉnh dụng cụ bị sai lệch điểm 0 và quy chuẩn bảo quản thiết bị đo lường trong nhà xưởng.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Tài liệu được biên soạn cho sinh viên hệ Cao đẳng nghề Vẽ và thiết kế trên máy tính, sinh viên khối ngành cơ khí chế tạo máy, giảng viên dạy thực hành cơ khí và kỹ thuật viên đo kiểm sản phẩm cơ khí tại nhà xưởng.

2. Cần kiến thức nền nào để học?

Người học cần hoàn thành các môn học văn hóa chung theo quy định của Bộ Lao động – Thương binh và Xã hội, cùng kiến thức kỹ thuật cơ sở về đọc bản vẽ kỹ thuật cơ khí, dung sai hình học và lắp ghép.

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung vào thực hành thao tác (29/45 giờ), trình bày chi tiết quy trình xử lý thực tế như: góc khuyết thanh đo sâu, hiệu chỉnh vít me panme bằng clê móc, quy chuẩn calip giới hạn theo TCVN 2753-78/2780-78 và thông số thiết bị từ các nhà sản xuất công nghiệp (Mitutoyo, Niigata, Insize, Moore & Wright).

4. Làm sao để tự học hiệu quả?

Người học cần kết hợp nắm vững lý thuyết vạch đo (nguyên lý du tiêu, bước vít me), trực tiếp thực hành hiệu chỉnh điểm 0 trên thiết bị thật, tuân thủ đúng vị trí đặt lực đo (núm cóc bánh trượt) và áp dụng nghiêm ngặt quy trình bảo quản thiết bị sau mỗi buổi học.

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm giáo trình là hệ thống bản vẽ chi tiết gia công mẫu, các bảng tra cứu dung sai tiêu chuẩn TCVN, bảng thông số dưỡng kiểm ren, dưỡng đo cung và hướng dẫn sử dụng máy chiếu biên dạng quang học.

Kết luận

Giáo trình Thực hành Kỹ thuật Đo lường (MĐ19) của Khoa Cơ khí - Trường Cao đẳng Nghề Việt Nam – Hàn Quốc Thành phố Hà Nội cung cấp hệ thống kiến thức và kỹ năng thực hành chuẩn mực về đo lường cơ khí. Nội dung sách gắn kết chặt chẽ giữa nguyên lý đo lường học thuật và kỹ thuật thao tác trên các thiết bị đo cầm tay và quang học công nghiệp.

Lộ trình học tập đề xuất:

  1. Nắm vững nguyên lý đọc vạch (du tiêu, trục vít me, vạch chỉ thị đồng hồ so, màn hình số).
  2. Thực hành thuần thục quy trình chuẩn bị, kiểm tra điểm 0 và hiệu chỉnh sai lệch dụng cụ.
  3. Thực hiện đo kiểm chi tiết máy trên các dạng bề mặt, rãnh, bán kính bo, profin ren và kiểm tra nhám bề mặt.
  4. Vận hành máy chiếu biên dạng quang học và ứng dụng hệ thống calip giới hạn trong sản xuất hàng loạt.

Để mở rộng kiến thức, người học nên tham khảo thêm các bộ tiêu chuẩn đo lường Việt Nam (TCVN 2753-78, TCVN 2780-78 về calip trơn và calip ren), cùng tài liệu kỹ thuật chuyên sâu về máy đo tọa độ ba chiều (CMM) và máy đo độ nhám bề mặt tiếp xúc.
