TỔNG QUAN NỘI DUNG GIÁO TRÌNH ĐIỀU KHIỂN ĐIỆN - KHÍ NÉN (MÃ MÔ ĐUN: AUTM63114)

Tổng quan về giáo trình (250-300 từ)

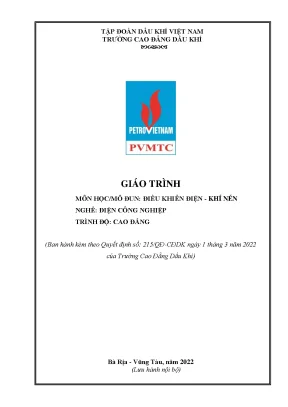

Giáo trình Điều khiển điện - khí nén (Mã mô đun: AUTM63114) là tài liệu đào tạo chuyên môn nghề thuộc hệ thống giáo trình trình độ Cao đẳng và Trung cấp nghề Điện công nghiệp và Sửa chữa thiết bị tự động hóa. Tài liệu được ban hành kèm theo Quyết định số 215/QĐ-CĐDK ngày 01 tháng 3 năm 2022 của Hiệu trưởng Trường Cao đẳng Dầu khí (PVMTC), tỉnh Bà Rịa – Vũng Tàu. Giáo trình do nhóm tác giả gồm ThS. Nguyễn Xuân Thịnh (Chủ biên), Ngô Trí Tùng và Nguyễn Thái Bảo biên soạn và đưa vào giảng dạy chính thức từ năm 2018.

Mô đun có thời lượng 60 giờ định mức (tương đương 03 tín chỉ), bao gồm 28 giờ lý thuyết, 29 giờ thực hành/thảo luận và 03 giờ kiểm tra. Về mặt vị trí, đây là mô đun cơ sở kỹ thuật chuyên ngành bắt buộc, được bố trí giảng dạy sau các môn học cơ sở như Mạch điện, Khí cụ điện, Điện tử cơ bản, Vẽ điện, Vật liệu điện và An toàn vệ sinh lao động.

Chuẩn đầu ra của giáo trình được xác định cụ thể theo 3 nhóm năng lực:

  • Kiến thức (A1, A2): Trình bày cấu tạo, nguyên lý hoạt động, ứng dụng của các thiết bị trong hệ thống điều khiển điện - khí nén; thuyết minh đầy đủ hệ thống ký hiệu tiêu chuẩn kỹ thuật.
  • Kỹ năng (B1, B2): Thực hiện mô phỏng mạch điều khiển bằng phần mềm chuyên dụng; thao tác lắp đặt, đấu nối và vận hành hoàn chỉnh mạch điều khiển trên bàn gá lắp thiết bị công nghiệp.
  • Năng lực tự chủ và trách nhiệm (C1): Tuân thủ quy trình an toàn lao động trong môi trường khí nén - áp suất, rèn luyện tác phong làm việc nhóm và ý thức bảo quản thiết bị kỹ thuật.

Cấu trúc giáo trình gồm 03 bài học chính, triển khai tuần tự từ cơ sở lý thuyết nhiệt động học, khảo sát phần tử phần cứng đến phương pháp thiết kế mạch logic ứng dụng.

Nội dung kiến thức cốt lõi (500-600 từ)

========================================================================================
                               CẤU TRÚC MÔ ĐUN AUTM63114
========================================================================================
  - Nhiệt động học khí nén    - Cung cấp: Máy nén, Bộ nguồn     - Phân loại: Tay, thời gian, hành trình
  - Áp suất & Đơn vị đo       - Tín hiệu: Cảm biến, Công tắc    - Phương pháp Điều khiển theo Tầng
  - Công, Lực, Công suất      - Xử lý: Van áp suất, Logic       - Phương pháp Điều khiển theo Nhịp
  - Tính toán trạng thái      - Chấp hành: Xilanh, Động cơ      - Biểu đồ: HTB, Trạng thái, Chức năng
                              - Khai báo mô phỏng phần mềm      - Thực hành lắp ráp mạch công nghiệp
========================================================================================

Các chương/chủ đề chính

Giáo trình phân bổ dung lượng học tập qua 03 bài trọng tâm với tiến trình phát triển từ bản chất vật lý đến vận hành hệ thống:

  • Bài 1: Cơ sở lý thuyết về khí nén (2 giờ lý thuyết): Cung cấp khái niệm chung về hệ thống khí nén công nghiệp; phân tích ưu điểm (truyền tải xa, tổn thất áp suất ít, độ sạch cao, khả năng chịu nén tích trữ tốt) và nhược điểm (lực truyền tải thấp, vận tốc thay đổi theo tải trọng, độ nén gây khó khăn cho chuyển động đều, tiếng ồn khi xả khí). Hệ thống hóa đơn vị đo áp suất qua Bảng 1.1 (Pascal, bar, $\text{kG/cm}^2$, atm, $\text{mmH}_2\text{O}$, mmHg, psi) và phân loại áp suất (tương đối, tuyệt đối, chênh áp). Trình bày thành phần hóa học không khí (Bảng 1.2: $\text{N}_2$ 78.3%, $\text{O}_2$ 21%, Ar, $\text{CO}_2$, $\text{H}_2$, Ne, He, Kr, Xe) và phương trình trạng thái khí lý tưởng: $$\frac{P_1 \cdot V_1}{T_1} = \frac{P_2 \cdot V_2}{T_2}$$

  • Bài 2: Các phần tử cơ bản trong hệ thống điều khiển điện khí nén (20 giờ: 9 LT, 10 TH, 1 KT): Phân tích toàn diện 6 nhóm phần tử phần cứng:

    1. Phần tử cung cấp năng lượng: Máy nén khí theo nguyên lý thay đổi thể tích (pittông, cánh gạt, Root, trục vít) và nguyên lý động năng (ly tâm); trạm nguồn thủy lực (bơm E, động cơ M, van an toàn, đồng hồ áp suất A, bể dầu C).
    2. Phần tử tín hiệu vào: Nhóm giao tiếp người - máy (nút nhấn NO/NC, công tắc) và nhóm giao tiếp tự động (công tắc hành trình 1 chiều/2 chiều; cảm biến tiệm cận điện cảm phát hiện kim loại sắt từ khoảng cách 0.8–10 mm, cảm biến tiệm cận điện dung, cảm biến quang phản hồi/thu phát).
    3. Phần tử xử lý tín hiệu: Van áp suất (van an toàn kiểu bi, van tràn, van giảm áp); van logic AND (hai ngõ vào đồng thời) và van logic OR (ngõ ra lấy nguồn áp suất lớn hơn).
    4. Phần tử điều khiển: Van đảo chiều 3/2, 4/2, 5/2 dạng tác động cơ, khí nén hoặc van điện từ (Solenoid) dạng duy trì (2 cuộn dây) và không duy trì (lò xo phản hồi).
    5. Phần tử chấp hành: Xilanh truyền động thẳng (xilanh tác động đơn, xilanh tác động kép, xilanh màng, xilanh lồng, xilanh giảm chấn, xilanh vị trí trung gian) và động cơ khí nén truyền động quay (bánh răng chữ V, cánh gạt, pittông hướng trục/hướng kính, trục vít).
    6. Phần tử phụ trợ: Timer khí nén T-ON, Counter, van một chiều, van tiết lưu một chiều/hai chiều, van thoát nhanh. Đồng thời, chương này hướng dẫn chi tiết quy trình khai báo các linh kiện điện - khí nén trên phần mềm mô phỏng (Hình 2.43 đến 2.58).

  • Bài 3: Thiết kế mạch điều khiển điện khí nén (38 giờ: 17 LT, 19 TH, 2 KT): Hướng dẫn thiết kế mạch theo các cấp độ: điều khiển trực tiếp/gián tiếp, tùy động theo thời gian, tùy động theo hành trình (như ứng dụng trên thiết bị uốn tấm). Trọng tâm là hai phương pháp điều khiển nâng cao:

    • Phương pháp chia tầng: Phân chia các bước chuyển động trên sơ đồ hành trình bước (HTB) thành các tầng không trùng lặp tín hiệu (mạch 2 tầng, 3 tầng, 4 tầng); thiết lập hệ phương trình logic điều khiển cuộn dây van điện từ và rơ-le.
    • Phương pháp điều khiển theo nhịp: Ứng dụng các module nhịp kiểu A, B, C; phân tích quy trình thực hiện theo nhịp tuần tự, nhịp nhảy cóc, nhịp lặp lại; chuyển đổi giữa biểu đồ hành trình - thời gian, biểu đồ chức năng và biểu đồ trạng thái.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng cơ sở khoa học dựa trên các nguyên lý nhiệt động lực học chất khí, định luật bảo toàn công suất ($P = A/t$), mối quan hệ lực - áp suất ($F = P \cdot A$), độ nhớt động lực học ($\nu = \eta / \rho$) và cấu trúc đại số Boole ứng dụng trong xử lý mạch logic điều khiển tuần tự.

Kỹ năng phát triển

Người học được rèn luyện các kỹ năng kỹ thuật thực tế:

  • Đọc, giải thích và vẽ đúng sơ đồ mạch nguyên lý theo chuẩn quy ước ký hiệu quốc tế.
  • Khai báo thông số và mô phỏng kiểm chứng hoạt động của hệ thống mạch trên phần mềm chuyên dụng.
  • Lắp ráp cơ khí, bố trí bàn gá, đi dây điện điều khiển 24VDC, đấu nối ống dẫn khí nén công nghiệp.
  • Khảo sát, đo kiểm áp suất, điều chỉnh lưu lượng tiết lưu và định thời gian trễ của Timer.
  • Nhận diện lỗi xung tín hiệu trùng lặp trong mạch tuần tự và xử lý bằng phương pháp chia tầng hoặc khối ghép nhịp.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng phương pháp dạy học tích cực, tích hợp chặt chẽ giữa lý thuyết kỹ thuật và thực hành thao tác:

  • Hình thức tổ chức:
    • Giảng dạy lý thuyết tập trung tại phòng học tiêu chuẩn trang bị máy chiếu và máy tính.
    • Giảng dạy thực hành được chia ca tại Phòng thực hành Thủy lực - Khí nén. Thiết bị phục vụ bao gồm: các bàn gá lắp thiết bị khí nén công nghiệp, bộ nguồn máy nén, hệ thống cảm biến, cụm van điện từ, xilanh chấp hành, ống nối, kìm cắt, cờ lê, đồng hồ đo điện áp và áp suất.
  • Hệ thống bài tập và thực hành: Các bài tập được phân bổ trực tiếp theo từng chuyên đề kỹ thuật, gồm:
    • Khai báo mô phỏng và đấu nối mạch điều khiển trực tiếp xilanh 1 chiều, 2 chiều.
    • Thiết kế mạch có nhớ, mạch tự động đảo chiều bằng công tắc hành trình, mạch dùng van xả nhanh tăng tốc độ pittông.
    • Lắp đặt mạch điều khiển hệ thống uốn tấm, mạch điều khiển phối hợp 3 xilanh theo chu trình tự động.
  • Phương pháp đánh giá:
    • Đánh giá thường xuyên: 01 cột điểm thông qua vấn đáp đầu giờ hoặc bài viết ngắn $\le 30$ phút, chấm điểm thao tác thực hành.
    • Đánh giá định kỳ: 03 bài kiểm tra (02 bài lý thuyết thời lượng 45–60 phút kiểm tra kiến thức Bài 1, 2, 3 đáp ứng chuẩn A1, A2; 01 bài thực hành thời lượng 60–75 phút kiểm tra kỹ năng đấu nối mạch đáp ứng chuẩn B1, B2, C1).
    • Thi kết thúc môn học: Bắt buộc gồm 2 phần: Lý thuyết (trắc nghiệm/tự luận, 45–60 phút) và Thực hành vận hành mạch trên bàn thiết bị (60–75 phút).
  • Quy định tự học: Sinh viên phải chuẩn bị bài trước khi đến lớp, hoàn thành các câu hỏi củng cố cuối mỗi bài. Tổ chức làm việc nhóm từ 6–8 người theo các chủ đề được phân công. Quy định bắt buộc tham dự tối thiểu 70% số tiết lý thuyết; vắng trên 30% tổng thời lượng phải học lại môn học.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình thể hiện tính thực tiễn cao nhờ việc kết hợp giữa chương trình đào tạo nghề dầu khí và các tiêu chuẩn kỹ thuật công nghiệp hiện đại:

  1. Chuẩn hóa theo hệ thống tài liệu quốc tế: Giáo trình kế thừa trực tiếp cấu trúc đào tạo của hãng Festo Didactic (CHLB Đức) qua các bộ tài liệu chuyên sâu: FESTO Pneumatics Basic level (Doris Schwarzenberger), Fundamentals of pneumatic control engineering (Kobler), Pneumatische Grundsteuerungen (Mark), Electropneumatics Basic & Advanced level (Scharf, Weber). Đồng thời đối chiếu các bảng tra tiêu chuẩn từ Mechanical and Metal Trades Handbook (Europa Lehrmittel) và Sổ tay cơ khí (NXB Thế giới).
  2. Khai thác dữ liệu thực tế từ các cơ sở đào tạo chuyên ngành: Tài liệu tổng hợp kiến thức từ các giáo trình chuyên khảo của Trường Đại học Bách khoa - ĐHQG TP.HCM (tác giả Phan Đình Huấn), Trường Đại học Sư phạm Kỹ thuật TP.HCM (tác giả PGS.TS Lê Hiếu Giang, TS Nguyễn Phúc Đáo, TS Nguyễn Hồng Hạnh), Trường Cao đẳng Dầu khí (tác giả Bùi Minh Thảo, 2013) và Trường CĐN Đắk Lắk (Nguyễn Văn Ban, Chu Văn Đức, 2014).
  3. Cập nhật công nghệ điều khiển điện khí nén đa dạng: Thay vì chỉ tập trung vào truyền động khí nén thuần túy, giáo trình tích hợp sâu các phần tử điện - điện tử trong điều khiển: hệ thống cảm biến công nghiệp (điện cảm, điện dung, quang điện), các van đảo chiều điều khiển bằng solenoid 24V, kỹ thuật định thời khí nén và rơ-le trung gian.
  4. Quy trình hóa các bước mô phỏng và thực thi: Giáo trình minh họa chi tiết từng bước khai báo linh kiện phần mềm (từ van đảo chiều, công tắc áp suất, giác hút chân không đến counter, relay) giúp chuẩn hóa thao tác trước khi thực hiện trên phần cứng.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Sinh viên chuyên ngành: Giáo trình được biên soạn chuyên biệt cho sinh viên trình độ Cao đẳng và học viên Trung cấp thuộc nghề Điện công nghiệp và nghề Sửa chữa thiết bị tự động hóa tại các trường cao đẳng, trường nghề.
  • Điều kiện tiên quyết: Trước khi học mô đun này, người học bắt buộc phải hoàn thành các môn học cơ sở trong khung chương trình:
    • An toàn vệ sinh lao động (Mã: SAEN52001)
    • Vật liệu điện (Mã: ELET62064)
    • Vẽ điện (Mã: ELET51165)
    • Mạch điện 1 (Mã: ELEI53132)
    • Điện tử cơ bản (Mã: AUTM62103)
    • Khí cụ điện 1 (Mã: ELEI53117)
  • Đối với giảng viên: Tài liệu là căn cứ để xây dựng giáo án lý thuyết, giáo án tích hợp, phiếu đánh giá thực hành và ngân hàng đề thi định kỳ/kết thúc môn theo Quyết định 215/QĐ-CĐDK.
  • Đối với kỹ thuật viên và bạn đọc tự học: Cung cấp tài liệu tra cứu ký hiệu thiết bị thủy lực - khí nén, phương pháp giải quyết bài toán trùng tín hiệu bằng mạch chia tầng và chia nhịp trong bảo trì hệ thống dây chuyền sản xuất tự động.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với ai?

Giáo trình phù hợp nhất với sinh viên Cao đẳng, Trung cấp khối ngành Điện công nghiệp, Cơ điện tử, Tự động hóa và kỹ thuật viên bảo dưỡng thiết bị công nghiệp cần nâng cao kỹ năng thiết kế mạch khí nén.

2. Cần kiến thức nền nào trước khi học?

Người học cần nắm vững an toàn điện - cơ khí, lý thuyết mạch điện cơ bản, nguyên lý hoạt động của các khí cụ đóng cắt/điều khiển (relay, nút nhấn, công tắc) và kỹ năng đọc bản vẽ sơ đồ điện công nghiệp.

3. Điểm khác biệt của giáo trình so với tài liệu khí nén thuần túy?

Giáo trình tập trung vào giải pháp Điện - Khí nén (Electropneumatics), kết hợp tín hiệu điều khiển bằng điện (cảm biến, rơ le, cuộn hút solenoid) với cơ cấu chấp hành khí nén; hướng dẫn phương pháp thiết kế logic bài bản qua sơ đồ chia tầng và mạch chia nhịp thay vì thiết kế theo kinh nghiệm mò mẫm.

4. Làm sao để tự học và thực hành hiệu quả theo giáo trình?

Người học nên kết hợp học lý thuyết với việc sử dụng phần mềm mô phỏng để vẽ và chạy thử các sơ đồ mạch (như quy trình hướng dẫn ở Bài 2 và Bài 3). Sau khi mạch mô phỏng vận hành đúng yêu cầu công nghệ, tiến hành lắp ráp trên mô hình thực tế để rèn luyện kỹ năng xử lý ống dẫn và dây nối.

5. Giáo trình có tài liệu bổ trợ nào kèm theo?

Kèm theo giáo trình là hệ thống câu hỏi trắc nghiệm củng cố kiến thức cuối mỗi bài, bảng danh mục linh kiện phục vụ lắp ráp thực hành, sơ đồ đấu nối mẫu và danh mục 10 tài liệu tham khảo tiêu chuẩn từ Festo Didactic, NXB ĐHQG và Tủ sách Nhất nghệ tinh.

Kết luận (150 từ)

Giáo trình Điều khiển điện - khí nén (AUTM63114) của Trường Cao đẳng Dầu khí là tài liệu kỹ thuật có tính hệ thống cao, kết hợp chặt chẽ giữa lý thuyết nhiệt động lực học, nguyên lý phần tử và kỹ thuật thiết kế mạch logic điều khiển tuần tự.

Mô đun này đóng vai trò bản lề trong khung chương trình đào tạo nghề Điện công nghiệp, tạo nền tảng vững chắc để người học tiếp cận các mô đun chuyên sâu tiếp theo như:

  • Điều khiển lập trình PLC (Mã: AUTM64116)
  • Trang bị điện 1 & 2 (Mã: ELET55157, ELEI62158)
  • Bảo dưỡng sửa chữa thiết bị điện (Mã: ELEI6412)
  • Thực tập sản xuất (Mã: ELEI54152) và Khóa luận tốt nghiệp (Mã: ELEI63119).

Người học có thể tham khảo thêm hệ thống tài liệu Festo Didactic và các giáo trình chuyên ngành thủy lực - khí nén của các trường Đại học Sư phạm Kỹ thuật và ĐHQG TP.HCM để mở rộng kiến thức ứng dụng chuyên sâu.
