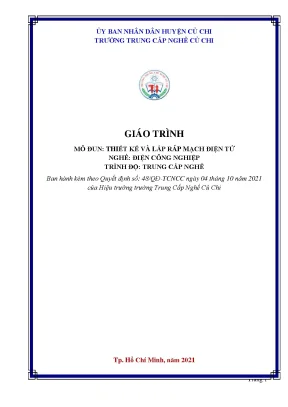

Giáo Trình Mô Đun: Thiết Kế Và Lắp Ráp Mạch Điện Tử (Nghề Điện Công Nghiệp)

Tổng quan về giáo trình (250-300 từ)

Giáo trình Mô đun: Thiết kế và lắp ráp mạch điện tử (Mã mô đun: MĐ 16) là tài liệu đào tạo chuyên ngành chính thức, được ban hành kèm theo Quyết định số 48/QĐ-TCNCC ngày 04 tháng 10 năm 2021 của Hiệu trưởng Trường Trung Cấp Nghề Củ Chi, do nhóm tác giả Nguyễn Đoan Thùy và Như Hồng Ngọc biên soạn. Giáo trình được thiết kế theo khung chương trình của Sở Lao động - Thương binh và Xã hội TP. Hồ Chí Minh dành cho trình độ Trung cấp nghề Điện công nghiệp.

Trong cấu trúc chương trình đào tạo nghề Điện công nghiệp, mô đun MĐ 16 giữ vị trí bắt buộc, được bố trí giảng dạy ngay sau môn học Mạch điện, đóng vai trò làm nền tảng kỹ thuật tiên quyết để học sinh tiếp thu các mô đun chuyên sâu tiếp theo. Thời lượng đào tạo của mô đun được thiết kế trong 45 giờ, phân bổ thành 5 bài học tích hợp chặt chẽ giữa lý thuyết kỹ thuật và bài tập thực hành.

Mục tiêu học tập của giáo trình hướng đến việc trang bị cho người học:

  • Về kiến thức: Giải thích và phân tích chính xác cấu tạo, nguyên lý làm việc của các linh kiện điện tử thụ động, linh kiện bán dẫn rời rạc và vi mạch tổ hợp; nhận dạng đúng ký hiệu quy ước và đọc chuẩn xác các thông số kỹ thuật.
  • Về kỹ năng: Đo, kiểm tra chất lượng linh kiện bằng đồng hồ vạn năng; phân tích nguyên lý và thực hiện thiết kế, lắp ráp, phát hiện và sửa chữa hư hỏng trên các mạch điện tử cơ bản như mạch khuếch đại, dao động, mạch xén, mạch ổn áp và mạch ứng dụng vi mạch tuyến tính/số.
  • Về năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, phương pháp làm việc nhóm, tính tỉ mỉ, chuẩn xác và ý thức tuân thủ an toàn kỹ thuật điện tử.

Nội dung kiến thức cốt lõi (500-600 từ)

       CẤU TRÚC PHÁT TRIỂN NỘI DUNG GIÁO TRÌNH MĐ 16 (45 GIỜ)

Các chương/chủ đề chính

Nội dung giáo trình được triển khai theo 5 bài học logic với tiến trình từ linh kiện đơn lẻ đến mạch tổ hợp hoàn chỉnh:

  • Bài 1: Đo, kiểm tra linh kiện thụ động: Cung cấp định nghĩa, cấu tạo, ký hiệu, đơn vị đo, cách mắc mạch nối tiếp/song song và phương pháp kiểm tra 3 nhóm linh kiện thụ động:
    • Điện trở ($R$): Phân loại theo công suất ($0,125\text{W} - 0,5\text{W}$, điện trở công suất $1\text{W} - 10\text{W}$, điện trở sứ), cấu tạo (cacbon, màng kim loại, dây quấn, film, bề mặt, điện trở thanh, điện trở dán SMD dung sai 1%), điện trở biến đổi (biến trở, quang trở CdS, nhiệt trở âm NTC như NTC 10D-9, nhiệt trở dương PTC, điện trở cầu chì). Hướng dẫn quy ước đọc mã màu 4 vòng, 5 vòng theo tiêu chuẩn quốc tế CEI 60757 (1983) và đọc mã chữ số dung sai (F, G, J, K, M).
    • Tụ điện ($C$): Cấu tạo hai bản cực và chất điện môi ($C = \xi \cdot S / d$), tụ hóa phân cực, tụ không phân cực (tụ gốm, tụ giấy, tụ mica màng mỏng), tụ xoay biến đổi ($100\text{pF} - 500\text{pF}$). Kỹ thuật xác định hiện tượng rò rỉ, chập và khô dung môi.
    • Cuộn cảm ($L$): Hiện tượng tự cảm, cảm kháng ($Z_L = 2\pi f L$), phân loại theo dải tần (âm tần, trung tần, cao tần) và lõi dẫn từ (không khí, Ferrite, lõi thép); cách đọc mã màu 4 vạch và mã 5 vạch vô tuyến quân sự (vạch đầu màu bạc).
    • Dụng cụ cầm tay: Hướng dẫn kỹ thuật vận hành đồng hồ đo điện đa năng (VOM kim, VOM số) và kỹ thuật hàn chì mạch in PCB.
  • Bài 2: Đo, kiểm tra linh kiện bán dẫn: Phân tích lý thuyết vật lý bán dẫn loại P (pha tạp nguyên tố nhóm III như Indium), bán dẫn loại N (pha tạp nguyên tố nhóm V như Photpho), sự hình thành lớp chuyển tiếp P-N và lớp nghèo; khảo sát và kiểm tra Diode nắn điện tiếp mặt, Diode tách sóng tiếp điểm, Diode Zener ổn áp, Diode phát quang (LED); Transistor lưỡng cực (BJT) loại NPN và PNP (nguyên lý điều khiển $I_C = \beta \cdot I_B$, xác định thứ tự chân E-B-C các dòng linh kiện C828, A564, C1815, A1015); các linh kiện bán dẫn nhiều lớp gồm Diac (ngưỡng dẫn 30V), Thyristor (SCR 4 lớp P-N-P-N với 3 cực A-K-G), Triac (dẫn dòng hai chiều với các cực T1, T2, G).
  • Bài 3: Thiết kế và lắp ráp mạch khuếch đại dùng Transistor: Thiết kế mạch khuếch đại đơn tầng, mạch ghép phức hợp đa tầng và mạch khuếch đại công suất.
  • Bài 4: Thiết kế và lắp ráp mạch dao động và ổn áp: Nguyên lý tạo dao động RC/LC, mạch xén tín hiệu biên độ và các cấu hình mạch ổn định điện áp DC.
  • Bài 5: Thiết kế và lắp ráp linh kiện điện tử bán dẫn tổ hợp (IC): Cấu tạo, thông số vi mạch tuyến tính (Op-Amp như LM741), khảo sát cấu hình mạch hồi tiếp âm, các cổng logic cơ bản trong IC số và thiết kế mạch ứng dụng thực tế.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết kỹ thuật điện tử cơ sở:

  • Lý thuyết trường và hạt dẫn điện: Bản chất chuyển dời của electron và lỗ trống qua miền tiếp giáp P-N dưới tác động của điện áp phân cực thuận (ngưỡng $0,6\text{V}$ với Si, $0,2\text{V}$ với Ge) và phân cực nghịch (vùng đánh thủng).
  • Định luật mạch điện: Định luật Ohm áp dụng cho mạch thuần trở, công thức tính toán điện trở tương đương ($R_{tđ} = R_1 + R_2 + R_3$; $1/R_{tđ} = 1/R_1 + 1/R_2 + 1/R_3$), điện dung tương đương ($1/C_{tđ} = 1/C_1 + 1/C_2 + 1/C_3$; $C_{tđ} = C_1 + C_2 + C_3$) và phân áp trên các nhánh mạch.
  • Nguyên lý điều khiển dòng điện: Cơ chế điều khiển dòng lớn $I_{CE}$ bằng dòng nhỏ $I_B$ thông qua hệ số khuếch đại $\beta$; nguyên lý kích hoạt cổng Gate duy trì trạng thái tự dẫn ở Thyristor và điều khiển dẫn hai chiều xoay chiều của Triac.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Tra cứu mã số linh kiện; đọc giá trị điện dung, điện cảm, điện trở qua vạch màu và ký hiệu số; thao tác sử dụng đồng hồ VOM để đo điện áp AC/DC, dòng điện DC, đo thông mạch và kiểm tra thông số $\Omega$; thực hiện quy trình hàn linh kiện trên bảng mạch PCB (vệ sinh mạch, cắt chân linh kiện chừa 1mm, tráng thiếc mỏ hàn, gia nhiệt nhựa thông).
  • Kỹ năng phân tích (Analytical skills): Phân tích trạng thái kỹ thuật của linh kiện (phát hiện điện trở đứt/cháy; tụ điện bị rò, chập, khô dung môi; xác định transistor bị đứt tiếp giáp BE/BC hoặc chập CE; chẩn đoán linh kiện bán dẫn Diode, SCR, Triac bị dò hỏng).
  • Kỹ năng thực hành ứng dụng (Practical competencies): Lắp ráp hoàn chỉnh các mạch ứng dụng thực tế trên testboard: mạch phát hiện sáng/tối dùng quang trở CdS và transistor C1815, mạch điều khiển tốc độ động cơ dùng IC LM741 kết hợp transistor MJE3055 và nhiệt trở NTC 10k, mạch báo cháy tự động dùng thermistor và biến trở.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình áp dụng mô hình sư phạm tích hợp đặc trưng của giáo dục nghề nghiệp, trong đó lý thuyết chuyên ngành được gắn kết trực tiếp với bài tập thực hành thao tác tại xưởng. Cấu trúc mỗi bài học bao gồm 4 phần tuần tự:

  1. Mục tiêu bài học: Xác định cụ thể yêu cầu phân biệt, nhận dạng, đo kiểm và sửa chữa.
  2. Nội dung lý thuyết chuyên môn: Trình bày cấu tạo, nguyên lý, công thức tính toán và phân loại.
  3. Quy trình hướng dẫn thực hành: Thiết lập bảng hướng dẫn từng bước (step-by-step) cách đo kiểm linh kiện sống/chết và cách lắp ráp sơ đồ mạch.
  4. Hệ thống đánh giá: Phiếu thực hành và câu hỏi ôn tập củng cố.
       QUY TRÌNH THỰC HÀNH MÔ ĐUN MĐ 16 THEO PHIẾU THỰC TẬP

Giáo trình xây dựng hệ thống phiếu thực hành chuẩn hóa để kiểm tra tay nghề:

  • Phiếu thực hành số 1 (Đo dòng điện, điện áp, điện trở bằng đồng hồ VOM): Yêu cầu học sinh thực hiện đo điện áp xoay chiều (AC), điện áp một chiều (DC), dòng điện một chiều (DCA) và đo điện trở, tụ điện, cuộn cảm; ghi lại bảng giá trị đọc theo quy ước màu đối chiếu với giá trị đo thực tế trên đồng hồ để đưa ra nhận xét sai số.
  • Phiếu thực hành số 2 (Thiết kế và lắp ráp mạch trời tối đèn sáng dùng quang trở): Hướng dẫn chi tiết 4 bước từ đo kiểm tra linh kiện CdS, cắm linh kiện trên testboard theo sơ đồ nguyên lý (chân transistor C1815 thứ tự E-C-B hoặc phương án thay thế A1015), dùng thang đo $\Omega$ kiểm tra thông mạch, cấp nguồn và thử nghiệm che sáng đầu nhận quang trở để kiểm tra phản hồi của đèn.

Về phương pháp tự học, giáo trình cung cấp hệ thống câu hỏi lý thuyết và bảng bài tập điền thông số (bảng đọc vạch màu điện trở, bảng giải thích thông số kỹ thuật in trên thân tụ điện như $0,5\mu\text{F} - 5\text{V}$, $220\mu\text{F} - 25\text{V}$, mã số 104, 105, 113, 114) giúp người học tự kiểm tra kiến thức lý thuyết trước khi bước vào phòng thực hành.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp các nội dung kỹ thuật gắn liền với thực tiễn sản xuất và quy chuẩn công nghiệp:

  • Chuẩn hóa quy ước kỹ thuật: Cập nhật bảng mã màu linh kiện theo tiêu chuẩn quốc tế CEI 60757 (năm 1983). Cung cấp phương pháp giải mã điện trở 4 vòng màu, 5 vòng màu, điện trở dán (SMD dung sai 1%), cuộn cảm dán (ghi dấu chấm than đơn vị nH) và cuộn cảm 5 vạch màu quy chuẩn quân sự (Military standard với vạch đôi màu bạc ở đầu).
  • Trực quan hóa quy trình đo kiểm hư hỏng: Hướng dẫn cụ thể dấu hiệu kim đồng hồ VOM để chẩn đoán các dạng lỗi thực tế:
    • Tụ điện: Kim phóng lên rồi trở về vị trí cũ (tụ tốt), kim dừng lơ lửng không về (tụ bị rò), kim chỉ về $0,\Omega$ (tụ bị chập), kim không dịch chuyển (tụ bị hở), so sánh độ phóng nạp giữa tụ cần kiểm tra và tụ chuẩn để phát hiện hiện tượng khô dung môi.
    • Transistor: Đo thuận chiều BE/BC kim lên, đo ngược chiều không lên, đo giữa C-E không lên (bóng tốt); chập BE/BC/CE khi kim đo lên $0,\Omega$ cả hai chiều; đứt tiếp giáp khi cả hai chiều kim không dịch chuyển.
  • Tích hợp ứng dụng kỹ thuật thực tế: Các ví dụ và mạch thiết kế trong giáo trình được trích xuất trực tiếp từ các hệ thống thiết bị dân dụng và công nghiệp: mạch cảm biến nhiệt trong bếp từ, nồi cơm điện, lò vi sóng, ấm siêu tốc; mạch chỉnh lưu nhân đôi tự động nguồn xung tivi màu; mạch kích cực Base/Gate điều khiển Triac, Mosfet trong bo mạch máy giặt, máy điều hòa không khí; ứng dụng rơ le điện từ, loa âm thanh ($4\Omega - 16\Omega$) và micro ($600\Omega$).
  • Quy định an toàn kỹ thuật: Bổ sung các chỉ dẫn an toàn lao động bắt buộc, chẳng hạn như quy trình xả điện tích cao áp trong tụ điện bằng bóng đèn tròn 120V trước khi đo để loại trừ nguy cơ tai nạn điện giật; quy tắc ngắt nguồn tuyệt đối khi đo điện trở; quy tắc không chạm tay vào que đo khi đo điện trở lớn hơn $10\text{k}\Omega$ để tránh làm sai lệch kết quả.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Tài liệu được biên soạn phục vụ chính khóa cho học sinh hệ Trung cấp nghề và sinh viên Cao đẳng nghề theo học chuyên ngành Điện công nghiệp, Kỹ thuật điện, Cơ điện tử và Kỹ thuật điện tử.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành môn học Mạch điện, nắm vững các khái niệm cơ bản về dòng điện, điện áp, định luật Ohm, công suất điện và các phương pháp phân tích mạch điện một chiều, xoay chiều cơ bản.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chuẩn cho mô đun MĐ 16 (thời lượng 45 giờ); khai thác trực tiếp hệ thống phiếu thực hành (Phiếu số 1, Phiếu số 2), bảng dữ liệu tra cứu linh kiện và câu hỏi ôn tập để xây dựng giáo án tích hợp, đề thi lý thuyết và đề kiểm tra kỹ năng thực hành nghề.
  • Kỹ thuật viên và người tự học: Thợ lắp đặt, bảo trì tủ điện công nghiệp, thợ sửa chữa điện tử dân dụng có thể sử dụng làm tài liệu tra cứu nhanh về quy tắc đọc mã linh kiện, quy trình kiểm tra linh kiện bán dẫn công suất (SCR, Triac, Diac, BJT) và phương pháp dò mạch trên bảng mạch in.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được biên soạn chuẩn hóa theo khung chương trình Trung cấp nghề Điện công nghiệp của Sở Lao động - Thương binh và Xã hội TP.HCM và Trường Trung Cấp Nghề Củ Chi. Tài liệu phù hợp cho học sinh học nghề, sinh viên cao đẳng khối ngành kỹ thuật điện - điện tử và kỹ thuật viên cần nắm vững kỹ thuật đo kiểm thực hành.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học bắt buộc phải hoàn thành môn học Mạch điện, hiểu rõ các đại lượng điện áp ($U$), dòng điện ($I$), điện trở ($R$), tần số ($f$), các định luật mạch điện cơ bản và các quy tắc đấu nối mạch điện nối tiếp, song song.

3. Điểm đặc trưng về phương pháp tiếp cận của giáo trình là gì?

Giáo trình tiếp cận theo phương pháp đào tạo mô đun tích hợp (tích hợp lý thuyết gắn với 45 giờ thực hành). Tài liệu tập trung hướng dẫn chi tiết từng bước (step-by-step) thao tác sử dụng đồng hồ VOM, phương pháp chẩn đoán hư hỏng linh kiện và quy trình lắp ráp mạch trực tiếp trên testboard.

4. Làm thế nào để tự học và rèn luyện kỹ năng hiệu quả từ giáo trình?

Người học cần kết hợp đọc bảng quy ước thông số (chuẩn màu CEI 60757) với việc thực hành đo trực tiếp trên linh kiện thật; làm đầy đủ các bài tập trong phiếu thực hành (so sánh giá trị đọc lý thuyết và giá trị đo thực tế), tuân thủ đúng các lưu ý an toàn khi đo kiểm và thao tác hàn mạch.

5. Giáo trình có kèm theo tài liệu hướng dẫn thực hành không?

Giáo trình tích hợp sẵn các biểu mẫu phiếu thực hành chi tiết (Phiếu thực hành số 1 về đo V-A-$\Omega$, Phiếu thực hành số 2 về mạch ứng dụng transistor và quang trở), hệ thống sơ đồ mạch nguyên lý mẫu (mạch báo cháy, mạch điều khiển động cơ, mạch chỉnh lưu) và câu hỏi ôn tập cuối mỗi bài học.

Kết luận (150 từ)

Giáo trình Mô đun: Thiết kế và lắp ráp mạch điện tử (Mã mô đun: MĐ 16) cung cấp hệ thống kiến thức hoàn chỉnh từ nền tảng linh kiện thụ động, linh kiện bán dẫn đến kỹ năng phân tích và lắp ráp các mạch điện tử ứng dụng. Lộ trình đào tạo 45 giờ được thiết kế khoa học: khởi đầu từ việc đo kiểm linh kiện thụ động (Bài 1) $\rightarrow$ đo kiểm linh kiện bán dẫn (Bài 2) $\rightarrow$ thiết kế mạch khuếch đại (Bài 3) $\rightarrow$ thiết kế mạch dao động, ổn áp (Bài 4) $\rightarrow$ thiết kế và lắp ráp mạch ứng dụng vi mạch IC tổ hợp (Bài 5). Người học được khuyến nghị sử dụng kết hợp giáo trình cùng các tài liệu tra cứu datasheet linh kiện chuyên dụng và thực hiện đầy đủ các bài tập theo phiếu thực hành mẫu để hoàn thiện kỹ năng nghề nghiệp theo tiêu chuẩn kỹ thuật công nghiệp.
