Tổng quan về giáo trình

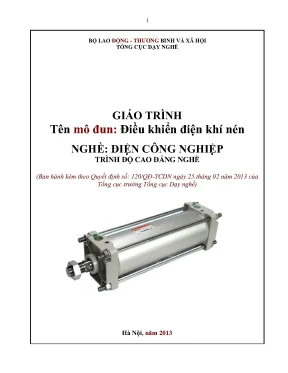

Giáo trình Điều khiển điện khí nén (Mã mô đun: MĐ15) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo nghề Điện công nghiệp ở trình độ Cao đẳng nghề, được ban hành theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động - Thương binh và Xã hội). Nhóm tác giả biên soạn gồm kỹ sư Dương Đức Khải (Chủ biên), Ngô Quang Huynh và Vũ Thu Huyền. Trong cấu trúc chương trình, đây là mô đun cơ sở kỹ thuật chuyên ngành bắt buộc, được bố trí giảng dạy sau các môn học nền tảng: An toàn lao động, Vật liệu điện, Đo lường điện và Mạch điện, nhằm cung cấp cơ sở kỹ thuật trực tiếp cho các phần học chuyên sâu tiếp theo.

Mục tiêu đào tạo của giáo trình tập trung vào việc trang bị cho người học hệ thống lý thuyết nhiệt động học chất khí, cấu tạo và nguyên lý của các thiết bị xử lý - phân phối khí nén, nguyên tắc hoạt động của các phần tử điều khiển, cảm biến và cơ cấu chấp hành. Đồng thời, giáo trình rèn luyện kỹ năng tính toán, đọc bản vẽ, thiết lập chương trình điều khiển, thiết kế và lắp đặt hoàn chỉnh các mạch điều khiển điện khí nén phục vụ tự động hóa sản xuất; hình thành tác phong công nghiệp chuẩn xác, an toàn và khoa học.

Về cấu trúc, chương trình mô đun có tổng thời lượng 120 giờ, phân bổ thành 45 giờ lý thuyết, 70 giờ thực hành và 5 giờ kiểm tra tích hợp. Nội dung được chia thành 6 bài học theo trình tự logic chặt chẽ: từ cơ sở lý thuyết khí nén, nguồn và xử lý khí nén, thiết bị chấp hành, phần tử điều khiển, cơ sở lý thuyết logic đến thiết kế mạch điện khí nén ứng dụng. Điểm đặc sắc của giáo trình là sự kết hợp đồng bộ giữa lý thuyết vật lý chất khí với kỹ thuật điện - điện tử hiện đại, áp dụng hệ thống ký hiệu chuẩn hóa quốc tế ISO 5599 và ISO 1219, cùng phương pháp thiết kế mạch logic theo biểu đồ Karnaugh và bộ dịch chuyển theo nhịp.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Cấu trúc giáo trình gồm 6 bài học chuyên đề được phát triển theo tiến trình sư phạm từ lý thuyết vật lý cơ sở đến kỹ thuật thiết kế điều khiển phức hợp:

  • Bài 1: Cơ sở lý thuyết về khí nén (4 giờ lý thuyết): Khái quát lịch sử phát triển và phạm vi ứng dụng trong điều khiển, truyền động quay (công suất đến 3,5 kW, tốc độ đạt 100.000 vòng/phút), truyền động thẳng và đo lường. Hệ thống hóa đơn vị đo SI (Pa, MPa, bar, N, J, W, độ nhớt m²/s, St, cSt); thành phần hóa học không khí (78,09% N₂, 20,95% O₂, 0,93% Ar, 0,03% CO₂, 0,001% H₂); các phương trình nhiệt động học khí lý tưởng ($p_{abs} \cdot V = m \cdot R \cdot T$), định luật Boyle - Mariotte, định luật Gay-Lussac 1 và 2, phương trình đoạn nhiệt ($p \cdot v^k = \text{const}$) và quá trình đa biến ($p \cdot v^n = \text{const}$); độ ẩm không khí theo định luật Dalton, điểm sương; phương trình dòng chảy liên tục, phương trình Bernoulli ($p_{ges} = p_{st} + p_{dyn}$); tính toán lưu lượng qua khe hở và tổn thất áp suất trên đường ống thẳng (theo số Reynolds Re), ống uốn cong, phân dòng, hợp dòng và qua các loại van (hệ số cản $\zeta_V$, hệ số lưu lượng $k_v$).
  • Bài 2: Máy nén khí và thiết bị xử lý khí nén (12 giờ: 3 LT, 8 TH, 1 KT): Phân loại máy nén theo áp suất (thấp $\le 15\text{ bar}$, cao $\ge 15\text{ bar}$, rất cao $> 300\text{ bar}$) và nguyên lý hoạt động (thay đổi thể tích: pít-tông, cánh gạt, bánh răng - trục vít, kiểu Root; nguyên lý động năng: tuabin ly tâm và dọc trục). Trình bày quy trình xử lý khí nén 3 giai đoạn (lọc thô, sấy khô, lọc tinh) và các phương pháp sấy khô: làm lạnh bằng không khí ($30 - 35^\circ\text{C}$), làm lạnh bằng nước ($20^\circ\text{C}$), sấy khô bằng chất làm lạnh (nhiệt độ hóa sương $2^\circ\text{C}$), sấy hấp thụ vật lý (chất silicagen $\text{SiO}_2$ điểm sương $-50^\circ\text{C}$, tái tạo nhiệt độ $120 - 180^\circ\text{C}$), sấy hóa học ($\text{NaCl}$). Cấu tạo bộ lọc ba phần tử FRL gồm van lọc (tách nước đến 99% bằng sợi thủy tinh, cấp lọc $5 - 70,\mu\text{m}$), van điều chỉnh áp suất và van tra dầu theo nguyên lý Venturi.
  • Bài 3: Thiết bị phân phối và cơ cấu chấp hành (10 giờ: 2 LT, 8 TH): Cấu tạo bình trích chứa khí nén, mạng đường ống cố định và di động. Cấu tạo, nguyên lý và công thức tính toán lực của cơ cấu chấp hành: xy-lanh tác động đơn ($F_z = A \cdot p_e - F_{lx} - F_{ms}$ với $F_{ms} \approx 0{,}15 A \cdot p_e$), xy-lanh tác động kép không giảm chấn và có giảm chấn, xy-lanh màng (hành trình $\le 80\text{ mm}$), động cơ khí nén bánh răng (công suất đến $59\text{ kW}$, áp suất $6\text{ bar}$, mômen $540\text{ Nm}$) và động cơ trục vít.
  • Bài 4: Các phần tử trong hệ thống điều khiển (24 giờ: 12 LT, 11 TH, 1 KT): Cấu trúc phân tầng mạch điều khiển (đưa tín hiệu, xử lý tín hiệu, điều khiển, cơ cấu chấp hành). Nguyên lý hoạt động của van đảo chiều (2/2, 3/2, 4/2, 5/2); quy ước cửa nối theo ISO 5599 (1: cấp nguồn, 2, 4: nối tải, 3, 5: xả khí, 12, 14: điều khiển) và ISO 1219 (P, A, B, R, S, X, Y). Nguyên lý van một chiều, van logic OR (con thoi), van logic AND (hai áp suất), van xả khí nhanh, van tiết lưu, van an toàn, rơ le thời gian đóng/ngắt chậm, van chân không, cảm biến khí nén (tia rẽ nhánh, phản hồi, khe hở), phần tử khuếch đại và chuyển đổi tín hiệu điện - khí nén.
  • Bài 5: Cơ sở lý thuyết điều khiển bằng khí nén (30 giờ: 10 LT, 19 TH, 1 KT): Lý thuyết đại số Boole, bảng chân lý và các hàm logic cơ bản: NOT, AND, NAND, OR, NOR, XOR, X-NOR. Cấu trúc phần tử nhớ RS. Phương pháp biểu diễn và phối ghép các mạch logic thuần khí nén.
  • Bài 6: Thiết kế mạch điều khiển điện khí nén (40 giờ: 14 LT, 24 TH, 2 KT): Biểu diễn quá trình điều khiển bằng biểu đồ trạng thái và lưu đồ tiến trình. Phương pháp điều khiển tùy động theo thời gian và hành trình. Phối hợp công tắc hành trình điện - cơ, cảm biến tiệm cận và van đảo chiều điều khiển bằng nam châm điện (trực tiếp và gián tiếp). Phương pháp thiết kế mạch điều khiển một xy-lanh, hai xy-lanh, bộ dịch chuyển theo nhịp, mạch điều khiển chu kỳ đồng thời/tuần tự và phương pháp tối ưu hóa mạch bằng biểu đồ Karnaugh.

Kiến thức nền tảng được xây dựng

  • Nền tảng nhiệt động học và cơ học chất khí: Các quy luật trạng thái khí nén, truyền tải năng lượng, công kỹ thuật đoạn nhiệt và phương trình Bernoulli cho dòng khí trong ống dẫn.
  • Lý thuyết chuyển đổi năng lượng và xử lý môi chất: Nguyên lý biến đổi cơ năng - áp năng trong máy nén, công nghệ sấy tách ẩm và lọc tách tạp chất.
  • Lý thuyết điều khiển logic: Đại số logic Boole, hàm logic tổ hợp, bảng chân lý và phương pháp tối thiểu hóa mạch logic bằng biểu đồ Karnaugh trong điều khiển điện - khí nén.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật chuyên môn: Thao tác tháo lắp, kiểm tra, bảo dưỡng máy nén khí, bình tích áp, bộ lọc khí nén FRL; đấu nối mạng đường ống dẫn khí và mạch điện điều khiển van solenoid.
  • Kỹ năng phân tích và tính toán: Tính toán lực đẩy xy-lanh, lưu lượng khí nén qua tiết diện khe hở, tổn thất áp suất trên đường ống dẫn; đọc và phân tích sơ đồ công nghệ khí nén tiêu chuẩn.
  • Kỹ năng thiết kế và xử lý sự cố: Xây dựng biểu đồ trạng thái, lập lưu đồ tiến trình, thiết kế sơ đồ mạch logic khử tín hiệu trùng lặp bằng phương pháp nhịp, và chẩn đoán sự cố rò rỉ hoặc nghẽn mạch trong hệ thống điều khiển công nghiệp.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai theo mô hình dạy học tích hợp (kết hợp lý thuyết chuyên ngành và thực hành kỹ năng nghề) bám sát mục tiêu của Tổng cục Dạy nghề. Tỷ trọng thực hành chiếm 58,3% tổng khối lượng mô đun (70 giờ thực hành trên tổng số 120 giờ). Bài giảng được thiết kế theo nguyên tắc trực quan và tuyến tính: phân tích nguyên lý từ các hình vẽ cấu tạo chi tiết (như sơ đồ mặt cắt máy nén, van đảo chiều, xy-lanh), dẫn xuất công thức tính toán, và chuyển tiếp trực tiếp sang thao tác lắp ráp mạch trên bảng thí nghiệm.

Bài tập và tình huống kỹ thuật (Case studies)

Hệ thống bài học tích hợp bài tập thực hành thao tác máy cụ thể ở cuối mỗi phần kiến thức:

  • Bài tập vệ sinh và vận hành máy nén khí kiểu pít-tông, cánh gạt, bánh răng - trục vít, và máy nén khí kiểu Root trong xưởng.
  • Bài tập vận hành hệ thống thiết bị xử lý khí nén (bình ngưng tụ, máy sấy lạnh, bộ lọc điều áp).
  • Bài tập tháo lắp, kiểm tra và đo đạc thông số vận hành của xy-lanh đơn, xy-lanh kép có giảm chấn, xy-lanh màng và động cơ khí nén.
  • Tình huống kỹ thuật (Case studies) gắn liền với hệ thống cấp phôi máy công cụ CNC, cơ cấu đồ gá kẹp phôi tự động, thiết bị nâng chuyển trong dây chuyền đóng gói thực phẩm, máy dập và môi trường phòng chống cháy nổ (buồng phun sơn, công nghiệp hóa chất).

Bài tập thực hành (Practical exercises)

  • Lắp đặt và hiệu chỉnh các mạch logic khí nén cơ bản (AND, OR, NOT, mạch nhớ RS).
  • Thiết kế, lắp ráp và đấu dây mạch điều khiển điện khí nén cho 1 xy-lanh và 2 xy-lanh thực hiện chu trình lặp tuần tự ($A+ B+ A- B-$) hoặc chu trình đồng thời.
  • Lắp ráp mạch điều khiển theo tầng nhịp sử dụng bộ dịch chuyển theo nhịp và rơ le trung gian để triệt tiêu tín hiệu đối kháng.

Phương pháp đánh giá (Assessment methods)

Quy trình đánh giá kết quả học tập được thực hiện tích hợp lý thuyết và kỹ năng thực hành, phân bổ cụ thể qua các cột điểm kiểm tra: 1 giờ tại Bài 2, 1 giờ tại Bài 4, 1 giờ tại Bài 5 và 2 giờ tại Bài 6 (tổng cộng 5 giờ kiểm tra). Tiêu chí đánh giá bao gồm:

  1. Độ chính xác trong việc tính toán thông số khí nén và giải biểu đồ Karnaugh.
  2. Khả năng đọc và vẽ đúng ký hiệu theo tiêu chuẩn ISO 1219/ISO 5599.
  3. Kỹ năng đấu nối đường ống, dây dẫn điện đúng sơ đồ nguyên lý, đảm bảo độ kín khít áp suất và an toàn kỹ thuật.
  4. Tốc độ thao tác và khả năng phát hiện, sửa chữa lỗi mạch điều khiển.

Hướng dẫn tự học (Self-study guidelines)

  • Học viên tự ôn tập các quy tắc nhiệt động lực học và các công thức tính toán lưu lượng, áp suất trước khi vào xưởng thực hành.
  • Rèn luyện kỹ năng tra cứu bảng chuyển đổi ký hiệu cổng van giữa tiêu chuẩn ISO 5599 và ISO 1219.
  • Chủ động giải các bài tập thiết kế mạch logic, rút gọn hàm Boole trên giấy trước khi tiến hành đấu nối thực tế trên mô hình module.

Điểm nổi bật và cập nhật

Chuẩn hóa ký hiệu theo tiêu chuẩn quốc tế

Giáo trình chuẩn hóa toàn bộ hệ thống sơ đồ mạch, cổng nối van và cơ cấu chấp hành theo tiêu chuẩn quốc tế ISO 1219 và ISO 5599. Tài liệu trình bày rõ bảng đối chiếu giữa ký hiệu chữ số (1, 2, 4, 3, 5, 12, 14) và ký hiệu chữ cái (P, A, B, R, S, X, Y), giúp sinh viên tiếp cận đồng thời với các quy ước bản vẽ kỹ thuật trên thiết bị công nghiệp trong và ngoài nước.

+-----------------------------------+--------------------+--------------------+
| Tên cổng kết nối van              | Tiêu chuẩn ISO 5599| Tiêu chuẩn ISO 1219|
+-----------------------------------+--------------------+--------------------+
| Cửa cấp nguồn khí nén             |         1          |         P          |
| Cửa nối với tải công tác          |      2, 4, 6...    |      A, B, C...    |
| Cửa xả khí thải ra môi trường     |      3, 5, 7...    |      R, S, T...    |
| Cửa nối với tín hiệu điều khiển   |     12, 14, 16...  |      X, Y, Z...    |
+-----------------------------------+--------------------+--------------------+

Phương pháp thiết kế mạch điều khiển hệ thống

Thay vì sử dụng phương pháp thiết kế trực giác truyền thống dễ dẫn đến xung đột tín hiệu điều khiển, giáo trình cung cấp hai phương pháp thiết kế mang tính hệ thống:

  • Phương pháp biểu đồ Karnaugh: Hỗ trợ lập bảng trạng thái, xác định hàm logic tối tiểu và loại bỏ hoàn toàn các nhánh tín hiệu dư thừa gây nghẽn mạch.
  • Phương pháp thiết kế theo tầng nhịp (Bộ dịch chuyển theo nhịp): Phân chia chu trình hoạt động thành các nhịp tác động riêng biệt, đảm bảo các phần tử van đảo chiều được kích hoạt và ngắt tuần tự theo hành trình pít-tông.

Tích hợp công nghệ xử lý môi chất và điều khiển hiện đại

Giáo trình cập nhật chi tiết các phương pháp xử lý khí nén công nghiệp: từ quy trình làm lạnh sơ bộ, sấy khô bằng máy làm lạnh điểm sương $2^\circ\text{C}$, sấy khô hấp thụ bằng silicagen $\text{SiO}_2$ tái sinh nhiệt độ $120 - 180^\circ\text{C}$, đến công nghệ lọc xốp sợi thủy tinh đạt hiệu suất tách nước 99%. Trong phần điều khiển, giáo trình tích hợp sâu các phần tử điều khiển điện - cơ như van đảo chiều điều khiển bằng nam châm điện trực tiếp/gián tiếp, rơ le thời gian và cảm biến tiệm cận.

Ứng dụng thực tế và gắn kết công nghiệp

Nội dung kiến thức gắn liền với các dây chuyền tự động hóa thực tế: hệ thống đồ gá kẹp chi tiết máy công cụ, dây chuyền đóng gói, hệ thống phanh hãm ô tô, cơ cấu đóng mở cửa lò hơi, thiết bị mạ điện và các dây chuyền sản xuất trong môi trường yêu cầu vệ sinh hoặc chống cháy nổ cao (công nghiệp thực phẩm, sản xuất linh kiện điện tử, thiết bị phun sơn).

Đối tượng sử dụng giáo trình

  • Sinh viên hệ Cao đẳng nghề và Trung cấp nghề: Giáo trình được biên soạn chuyên biệt cho học sinh, sinh viên ngành Điện công nghiệp. Tài liệu cũng được sử dụng làm môn học kỹ thuật chuyên ngành hoặc mô đun tự chọn cho sinh viên các ngành Kỹ thuật Cơ điện tử, Vận hành máy công cụ CNC, Tự động hóa công nghiệp và Bảo trì hệ thống cơ điện.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học nền tảng kỹ thuật cơ sở trong chương trình đào tạo gồm: An toàn lao động, Vật liệu điện, Đo lường điện và Mạch điện; đồng thời cần có kiến thức cơ bản về vật lý chất lưu, nhiệt học và đại số logic.
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình giảng dạy chính thức cho mô đun MĐ15 (120 giờ); làm cơ sở để biên soạn đề cương bài giảng, giáo án tích hợp lý thuyết - thực hành, và thiết kế hệ thống bài tập thực hành trên bàn thí nghiệm điện khí nén.
  • Kỹ thuật viên và cán bộ kỹ thuật: Tài liệu là cẩm nang tra cứu thông số kỹ thuật hữu ích về tính toán lưu lượng, chọn công suất máy nén khí, xác định kích thước đường ống, tra cứu mã hiệu van và quy trình thiết kế mạch điều khiển khí nén tại các nhà máy, xí nghiệp sản xuất công nghiệp.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng đào tạo nào?

Giáo trình được thiết kế cho sinh viên trình độ Cao đẳng nghề ngành Điện công nghiệp theo khung chương trình của Tổng cục Dạy nghề, đồng thời là tài liệu tham khảo kỹ thuật cho sinh viên các ngành Cơ điện tử, Tự động hóa và kỹ thuật viên vận hành hệ thống cơ khí - khí nén tại các nhà máy.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Học viên cần hoàn thành 4 môn học tiên quyết bao gồm: An toàn lao động, Vật liệu điện, Đo lường điện và Mạch điện. Ngoài ra, việc nắm vững các khái niệm vật lý về áp suất, lưu lượng dòng chảy và đại số Boole cơ bản sẽ hỗ trợ tiếp thu kiến thức tốt hơn.

3. Điểm khác biệt của giáo trình này so với các tài liệu thuần khí nén cơ học là gì?

Tài liệu tập trung sâu vào kỹ thuật điều khiển điện khí nén (Electro-pneumatics), kết hợp cơ sở khí động học với các phần tử đóng cắt điện, cảm biến và van điện từ. Đồng thời, giáo trình trang bị phương pháp thiết kế mạch bằng biểu đồ Karnaugh và bộ dịch chuyển theo nhịp giúp tối ưu hóa mạch điều khiển tự động nhiều chu trình.

4. Làm thế nào để học tập và thực hành hiệu quả nội dung giáo trình?

Học viên cần kết hợp chặt chẽ giữa việc học lý thuyết và thao tác thực hành: nắm vững công thức nhiệt động học và quy ước ký hiệu van ISO 5599/ISO 1219; giải thuần thục các bài tập thiết kế mạch trên giấy; sau đó tiến hành lắp ráp, kiểm tra độ kín áp suất và đo thông số trực tiếp trên các bàn thí nghiệm module khí nén.

5. Giáo trình có tài liệu bổ trợ và thiết bị đi kèm nào?

Giáo trình gồm 132 trang với danh mục tài liệu tham khảo chuyên ngành được liệt kê chi tiết ở cuối sách. Nội dung bài giảng được thiết kế tương thích với các trạm thực hành khí nén tiêu chuẩn trong các trường nghề (gồm máy nén khí pít-tông/cánh gạt/trục vít, bộ lọc ba phần tử, van solenoid, xy-lanh và các loại cảm biến tiệm cận).

Kết luận

Giáo trình Điều khiển điện khí nén (Mã mô đun: MĐ15) cung cấp hệ thống kiến thức hoàn chỉnh từ cơ sở lý thuyết nhiệt động lực học, nguyên lý hoạt động của máy nén khí, công nghệ xử lý - phân phối khí nén đến phương pháp thiết kế mạch điều khiển điện khí nén công nghiệp. Nội dung giáo trình tuân thủ nghiêm ngặt khung chương trình đào tạo Cao đẳng nghề nghề Điện công nghiệp do Tổng cục Dạy nghề ban hành theo Quyết định số 120/QĐ-TCDN.

Lộ trình học tập đề xuất cho học viên gồm 6 bước tuần tự:

  1. Nắm vững cơ sở lý thuyết chất khí, định luật nhiệt động học và phương trình dòng chảy (Bài 1).
  2. Khảo sát nguyên lý máy nén khí và quy trình xử lý khí nén 3 giai đoạn (Bài 2).
  3. Phân tích cấu tạo, tính toán lực của thiết bị phân phối và cơ cấu chấp hành (Bài 3).
  4. Nghiên cứu nguyên lý hoạt động của các phần tử van điều khiển, cảm biến theo chuẩn ISO (Bài 4).
  5. Thiết lập và phân tích hàm logic điều khiển theo đại số Boole (Bài 5).
  6. Ứng dụng biểu đồ trạng thái, biểu đồ Karnaugh và bộ dịch nhịp để thiết kế, lắp đặt hoàn chỉnh mạch điều khiển điện khí nén (Bài 6).

Để mở rộng kiến thức, người học cần kết hợp tra cứu các tài liệu tham khảo chuyên ngành tại trang 132 của giáo trình và hệ thống các tiêu chuẩn kỹ thuật quốc tế liên quan (ISO 1219, ISO 5599).
