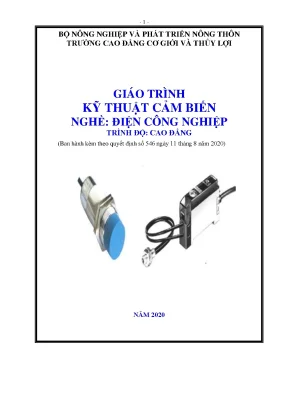

GIÁO TRÌNH KỸ THUẬT CẢM BIẾN – NGHỀ ĐIỆN CÔNG NGHIỆP (TRÌNH ĐỘ CAO ĐẲNG)

Tổng quan về giáo trình

Giáo trình Kỹ thuật Cảm biến là tài liệu giảng dạy mô-đun chuyên ngành thuộc chương trình đào tạo nghề Điện công nghiệp và Điện tử công nghiệp ở trình độ Cao đẳng và Trung cấp. Giáo trình được biên soạn bởi Trường Cao đẳng Cơ giới và Thủy lợi (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn), căn cứ theo chương trình khung đã được Bộ Lao động – Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt, ban hành kèm theo Quyết định số 546 ngày 11 tháng 8 năm 2020.

Mục tiêu học tập của giáo trình tập trung trang bị cho người học hệ thống kiến thức về bản chất chuyển đổi các đại lượng không điện thành tín hiệu điện đo lường được; phân tích cấu tạo, nguyên lý hoạt động, đặc tính kỹ thuật của các bộ cảm biến công nghiệp; đồng thời phát triển kỹ năng lắp ráp, đấu nối, hiệu chỉnh và xử lý tín hiệu từ cảm biến trong các hệ thống tự động hóa.

Cấu trúc giáo trình bao gồm 6 bài học chính, được sắp xếp theo logic từ lý thuyết cơ sở đo lường đến các nhóm cảm biến chuyên dụng:

  • Bài 1: Khái niệm cơ bản về các bộ cảm biến
  • Bài 2: Cảm biến nhiệt độ
  • Bài 3: Cảm biến tiệm cận và các loại cảm biến xác định vị trí, khoảng cách
  • Bài 4: Cảm biến quang điện
  • Bài 5: Phương pháp đo lưu lượng
  • Bài 6: Đo vận tốc vòng quay và góc quay

Điểm đặc thù của tài liệu là phương pháp tiếp cận tích hợp: mỗi bài học lý thuyết đều đi kèm với các bài thực hành, quy trình đo đạc và sơ đồ mạch ứng dụng trực tiếp với các linh kiện, vi mạch công nghiệp thực tế.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Nội dung giáo trình được triển khai qua 6 bài học trọng tâm với sự phân bổ kiến thức có tính tiếp nối chặt chẽ:

  1. Bài 1: Khái niệm cơ bản về các bộ cảm biến: Trình bày định nghĩa cảm biến là thiết bị chuyển đổi đại lượng không điện $m$ thành đặc trưng mang tính chất điện $s = f(m)$. Phân tích các thông số kỹ thuật cốt lõi: độ nhạy tuyến tính $S = \Delta s / \Delta m$, sai số tương đối $S_x = (\Delta x / x) \cdot 100%$, đặc tính quá độ với các thông số thời gian hồi đáp $t_r$, thời gian trễ khi tăng/giảm ($t_{dm}, t_{dc}$) và thời gian tăng/giảm ($t_m, t_c$).
  2. Bài 2: Cảm biến nhiệt độ: Khảo sát các thang đo nhiệt độ (Kelvin, Celsius, Fahrenheit) và các phương pháp đo (quang, cơ, điện). Phân tích chuyên sâu nhiệt điện trở kim loại Platin (Pt100, Pt500, Pt1000 theo chuẩn DIN IEC 751 và SAMA RC-4) ứng dụng vi mạch ADT70; cảm biến silic dòng KTY (KTY81, KTY82, KTY83, KTY84) hoạt động theo nguyên lý điện trở phân rải; các IC cảm biến nhiệt bán dẫn (LM35, LM34, AD590); và nhiệt điện trở oxit gốm hệ số nhiệt âm NTC.
  3. Bài 3: Cảm biến tiệm cận và các loại cảm biến xác định vị trí, khoảng cách: Khái niệm vật chuẩn, vật cảm biến, khoảng cách phát hiện, khoảng cách cài đặt (chiếm 70–80% khoảng cách phát hiện), tần số đáp ứng $f = 1 / (T_1 + T_2)$. Cấu tạo và phân loại cảm biến tiệm cận điện cảm (đầu bằng có che chắn Shielded và đầu lồi Un-Shielded), cảm biến tiệm cận điện dung, cảm biến siêu âm, cùng các cấu hình ngõ ra (NPN, PNP, FETs, Triac, Analog). Các phương pháp đo khoảng cách bằng biến trở chiết áp, biến cảm vi sai và biến dung vi sai.
  4. Bài 4: Cảm biến quang điện: Nghiên cứu tính chất sóng - hạt của ánh sáng qua các biểu thức vận tốc $v = c/n$, bước sóng $\lambda = v/\gamma$ và năng lượng photon $W = h\gamma$. Phân loại và cấu tạo ba dạng cảm biến quang chính: loại thu phát độc lập (Through-beam), loại phản xạ (Retro-reflective) và loại phản xạ khuếch tán (Diffuse-reflective).
  5. Bài 5: Phương pháp đo lưu lượng: Nguyên lý đo lưu lượng dựa trên sự chênh lệch áp suất qua bộ phận tiết lưu và phương pháp đo lưu lượng bằng tần số dòng xoáy (hiệu ứng Karman vortex).
  6. Bài 6: Đo vận tốc vòng quay và góc quay: Các phương pháp đo vận tốc cơ bản trong công nghiệp và kỹ thuật đo góc bằng tổ hợp phần tử có điện trở từ (Magnetoresistive sensor).
flowchart TD
    A["Bài 1: Cơ sở lý thuyết cảm biến (Độ nhạy, sai số, thời gian hồi đáp)"] --> B["Bài 2: Cảm biến nhiệt độ (Pt100, KTY, LM35, NTC)"]
    A --> C["Bài 3: Cảm biến tiệm cận & Vị trí (Điện cảm, Điện dung, Siêu âm, Biến trở, Biến cảm, Biến dung)"]
    A --> D["Bài 4: Cảm biến quang điện (Thu phát độc lập, Phản xạ, Khuếch tán)"]
    A --> E["Bài 5: Phương pháp đo lưu lượng (Chênh áp, Tần số dòng xoáy)"]
    A --> F["Bài 6: Đo vận tốc vòng quay & Góc quay (Cơ bản, Điện trở từ)"]

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống lý thuyết và phương trình toán học mô tả hoạt động của các phần tử cảm biến:

  • Phương trình Callendar – VanDusen: Mô tả quan hệ điện trở - nhiệt độ của Platin: $R(t) = R_0 [1 + At + Bt^2 - 100Ct^3 + Ct^4]$.
  • Nguyên lý điện trở phân rải của Silic: $R = \rho / (\pi d)$ (trong đó $\rho$ là điện trở suất phụ thuộc nhiệt độ, $d$ là đường kính vùng mạ kim loại).
  • Mô hình toán học của Thermistor NTC: Mối quan hệ hàm mũ của dòng thuận qua mối nối p-n và phương pháp tuyến tính hóa đặc tuyến volt-ampere bằng mạch phân áp.
  • Lý thuyết cảm ứng điện từ và điện dung: Công thức tính độ tự cảm cuộn dây $L = (N^2 \mu_0 \mu_r A) / l$ và điện dung tụ điện phẳng $C = (\varepsilon_r \varepsilon_0 A) / l_0$.
  • Mạch đo xử lý tín hiệu: Nguyên lý mạch cầu Wheatstone (cầu cân bằng và cầu lệch), mạch vi sai ghép biến áp, và bộ chỉnh lưu nhạy pha phát hiện đảo dấu pha tín hiệu xoay chiều quanh điểm cân bằng.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Đấu nối chuẩn xác các cấu hình ngõ ra cảm biến (NPN/PNP transistor 3 dây, 2 dây, 4 dây NO/NC; ngõ ra FETs, Triac); phối ghép IC cảm biến nhiệt LM35 và vi mạch ADT70 với phần tử Pt100/Pt1000.
  • Kỹ năng phân tích (Analytical skills): Đánh giá các yếu tố ảnh hưởng đến khoảng cách phát hiện của cảm biến tiệm cận điện cảm (độ từ tính của vật liệu sắt/nhôm, kích cỡ vật cảm biến, bề dày vật mẫu $\ge 1\text{ mm}$, lớp mạ bề mặt Zn, Cd, Ag, Cu); phân tích dải tuyến tính và bù sai số điểm 0 (zero adjustment).
  • Kỹ năng thực hành nghề nghiệp (Practical competencies): Vận hành thiết bị đo kiểm (mili vôn kế, nguồn DC, tải relay 24VDC), thực hiện quy trình khảo sát đáp ứng cảm biến và xử lý sự cố trong mạch đo công nghiệp.

Phương pháp giảng dạy và học tập

Giáo trình được biên soạn theo phương pháp đào tạo nghề nghiệp định hướng thực hành (competency-based training), trong đó mỗi nội dung lý thuyết đều có bài tập thực hành tương ứng tại xưởng hoặc phòng thí nghiệm:

flowchart LR
    A["Lý thuyết & Khái niệm"] --> B["Phân tích thông số Datasheet"]
    B --> C["Thiết kế sơ đồ mạch đo"]
    C --> D["Đấu nối phần cứng thực nghiệm"]
    D --> E["Đo đạc, Tính toán & Đánh giá sai số"]

Bài tập và quy trình thực hành mẫu

Giáo trình cung cấp các bài thực hành chi tiết với bảng biểu ghi nhận số liệu cụ thể:

  • Thực hành khảo sát Pt100/Pt1000 với IC ADT70: Lắp đặt mạch đo nhiệt độ sử dụng Pt1000 kết hợp ADT70; đo điện áp ngõ ra $V_{OUT}$; tính toán nhiệt độ môi trường; hiệu chỉnh điện trở bù $R_G = 4{,}98\text{ k}\Omega$ và điện trở tham chiếu $100\ \Omega$ khi chuyển sang Pt100.
  • Thực hành vi mạch cảm biến LM35: Lắp mạch đo theo các dải $+2^\circ\text{C} \to 150^\circ\text{C}$ và $-55^\circ\text{C} \to 150^\circ\text{C}$ (thiết lập điện trở phân cực $R_1 = -V_S / 50\ \mu\text{A}$); theo dõi biến thiên $V_{OUT}$ với độ nhạy $10\text{ mV}/^\circ\text{C}$ và $10\text{ mV}/^\circ\text{F}$ (dòng LM34).
  • Thực hành cảm biến tiệm cận điện cảm và điện dung: Lắp đặt thiết bị mã hiệu IW-2008-BRKG/IW5039 (điện cảm) và KIE3015-FPKG (điện dung), phối ghép cùng relay trung gian 24VDC và đèn báo; kiểm chứng khoảng cách tác động với các mẫu vật liệu kim loại, phi kim (gỗ, giấy, nhựa) có kích thước và độ dày khác nhau.

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Đánh giá thông qua việc kiểm tra khả năng đọc thông số kỹ thuật (datasheet) của nhà sản xuất, độ chính xác khi vẽ và đấu nối sơ đồ mạch điện, kỹ năng đo đạc bằng mili vôn kế và xử lý số liệu thực nghiệm.
  • Hướng dẫn tự học: Người học cần chủ động phân tích các công thức chuyển đổi đơn vị, tính toán mạch phân áp tuyến tính hóa thermistor NTC, khảo sát tính chất trễ nhiệt và tính toán sai số giới hạn của hệ thống đo.

Điểm nổi bật và cập nhật

  • Cập nhật tiêu chuẩn đo lường quốc tế: Giáo trình cập nhật các tiêu chuẩn kỹ thuật áp dụng cho nhiệt điện trở Platin gồm tiêu chuẩn quốc tế DIN IEC 751 (các phiên bản sửa đổi 1983, 1986, 1995 với hệ số $\alpha = 0{,}003855055\ \Omega/\Omega/^\circ\text{C}$) và tiêu chuẩn Hoa Kỳ SAMA RC-4 ($\alpha = 0{,}0039200\ \Omega/\Omega/^\circ\text{C}$), phân loại rõ đẳng cấp dung sai A, B, C, D.
  • Tích hợp các dòng cảm biến bán dẫn và silic hiện đại: Cung cấp thông số chi tiết dòng cảm biến silic KTY của Philips (KTY81-1, KTY81-2, KTY82, KTY83, KTY84) chế tạo theo công nghệ điện trở phân rải, dải đo mở rộng từ $-55^\circ\text{C}$ đến $300^\circ\text{C}$ (với vỏ SOD68/DO-34), đạt độ ổn định cao qua 45.000 giờ làm việc.
  • Liên hệ chặt chẽ với thiết bị công nghiệp thực tế: Đưa vào tài liệu các thiết bị thương mại phổ biến như cảm biến tiệm cận Omron (dòng E2EV, E2E-X2F1, E2K-X8MF1), Autonics (CR Series), vi mạch chuyên dụng Analog Devices (ADT70, AD590) và National Semiconductor (LM35, LM34).
  • Hướng dẫn kết nối điều khiển công nghiệp: Làm rõ các giải pháp kết nối cảm biến với rơle công nghiệp, thiết bị điều khiển lập trình PLC, công tắc tơ AC thông qua các cấu hình transistor FETS, ngõ ra Triac dòng tải lớn và tín hiệu dòng/áp analog.

Đối tượng sử dụng giáo trình

Nhóm đối tượng Yêu cầu tiên quyết / Mục đích sử dụng Ứng dụng cụ thể trong giáo trình
Sinh viên Cao đẳng & Trung cấp nghề - Nghề: Điện công nghiệp, Điện tử công nghiệp, Cơ điện tử, Tự động hóa.
- Tiên quyết: Mạch điện, Linh kiện bán dẫn (Diode, BJT, FET), Kỹ thuật đo lường điện.		 Học tập mô-đun chuyên ngành; thực hành đấu nối mạch đo, khảo sát đặc tính cảm biến nhiệt, tiệm cận, quang điện.
Giảng viên chuyên ngành - Giảng dạy lý thuyết tích hợp thực hành tại xưởng.
- Thiết kế bài giảng mô-đun nghề.		 Sử dụng làm giáo trình chính khóa; khai thác các sơ đồ mạch mẫu và bảng biểu thông số để biên soạn đề thi, bài tập thực hành.
Kỹ thuật viên & Người tự học - Cần tài liệu tra cứu kỹ thuật về cảm biến.
- Tham khảo phương pháp phối ghép mạch đo.		 Tra cứu mã linh kiện công nghiệp, bảng hệ số dung sai chuẩn IEC, sơ đồ chân vi mạch (LM35, ADT70) và cách khắc phục nhiễu cảm biến.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với ai?

Giáo trình được thiết kế chuẩn hóa cho sinh viên hệ Cao đẳng nghề và Trung cấp nghề ngành Điện công nghiệp, Điện tử công nghiệp; đồng thời là tài liệu tham khảo kỹ thuật cho kỹ thuật viên bảo trì, lắp đặt hệ thống tự động hóa trong sản xuất.

2. Cần kiến thức nền nào để học?

Người học cần nắm vững kiến thức cơ bản về:

  • Lý thuyết mạch điện (định luật Ohm, phân áp, mạch cầu Wheatstone).
  • Linh kiện điện tử cơ bản (điện trở, tụ điện, cuộn cảm, diode bán dẫn, transistor BJT, FET).
  • Kỹ thuật đo lường điện (sử dụng đồng hồ vạn năng, mili vôn kế, đo thông số R, L, C).

3. Điểm khác biệt với giáo trình khác?

Giáo trình tập trung chuyên sâu vào khía cạnh thực hành công nghiệp. Thay vì chỉ trình bày lý thuyết chung, giáo trình đưa ra các mã linh kiện cụ thể (LM35, ADT70, Pt100/Pt1000, KTY81, Omron E2E, Autonics CR), phân tích chi tiết ảnh hưởng cơ lý thực tế (bề dày kim loại, lớp mạ Zn/Cd/Ag/Cu) và hướng dẫn trực tiếp quy trình đấu nối ngõ ra NPN, PNP, Triac, FETs.

4. Làm sao để tự học hiệu quả?

Người tự học nên kết hợp đọc lý thuyết từng bài với việc vẽ lại sơ đồ chân linh kiện, phân tích các biểu thức toán học (quan hệ $R-t$, $L$, $C$) và bám sát các bước hướng dẫn trong mục thực hành để tiến hành mô phỏng mạch hoặc đo kiểm trên kit thí nghiệm.

5. Có tài liệu bổ trợ nào kèm theo?

Đi kèm với nội dung giáo trình là hệ thống danh mục tài liệu tham khảo chuyên ngành và các bảng tra cứu thông số kỹ thuật chuẩn (Bảng 1.2 tiêu chuẩn IEC-751/SAMA, Bảng 1.5 đặc điểm dòng KTY, Bảng thông số lớp mạ cảm biến tiệm cận).

Kết luận

Giáo trình Kỹ thuật Cảm biến (Trường Cao đẳng Cơ giới và Thủy lợi, 2020) cung cấp cấu trúc kiến thức hoàn chỉnh về nguyên lý chuyển đổi tín hiệu không điện sang tín hiệu điện, thông số kỹ thuật và mạch ghép nối của các loại cảm biến công nghiệp. Lộ trình học tập được thiết kế mạch lạc: đi từ khái niệm cơ sở đo lường (Bài 1), đến kỹ thuật đo nhiệt độ, vị trí, khoảng cách (Bài 2, 3), và mở rộng sang cảm biến quang điện, lưu lượng, vận tốc góc (Bài 4, 5, 6). Tài liệu đáp ứng đầy đủ yêu cầu đào tạo chuyên môn theo khung chương trình của Tổng cục Dạy nghề và là cơ sở tài liệu phục vụ thực hành kỹ thuật điện công nghiệp.
