Tổng quan về giáo trình

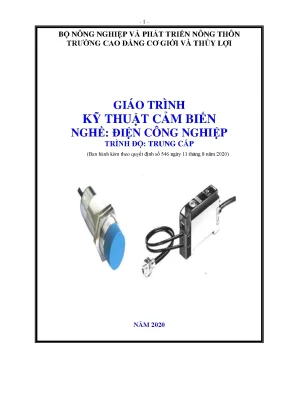

Giáo trình Kỹ thuật cảm biến là tài liệu mô đun đào tạo chuyên ngành thuộc chương trình đào tạo nghề Điện tử công nghiệp và Điện công nghiệp ở trình độ Cao đẳng nghề và Trung cấp nghề. Tài liệu do nhóm giảng viên Trường Cao đẳng Cơ giới và Thủy lợi (trực thuộc Bộ Nông nghiệp và Phát triển Nông thôn) biên soạn, ban hành kèm theo Quyết định số 546 ngày 11 tháng 8 năm 2020, dựa trên chương trình khung đã được Bộ Lao động - Thương binh và Xã hội cùng Tổng cục Dạy nghề phê duyệt.

Mục tiêu học tập của giáo trình tập trung vào việc cung cấp bản chất vật lý của quá trình chuyển đổi năng lượng từ các đại lượng không điện (nhiệt độ, vị trí, khoảng cách, quang học, lưu lượng, vận tốc) thành tín hiệu điện ($s = f(m)$). Người học được trang bị phương pháp xác định các đặc trưng đo lường như độ nhạy, sai số tương đối, thời gian hồi đáp; phân tích sơ đồ cấu tạo và nguyên lý của từng loại cảm biến; đồng thời thực hiện thuần thục các kỹ thuật đấu nối mạch ngõ ra (NPN, PNP, FETs, Triac, Analog), cân chỉnh mạch cầu đo và hiệu chuẩn dải đo trong điều kiện công nghiệp.

Giáo trình được cấu trúc thành 6 bài học chính, sắp xếp theo trình tự từ lý thuyết đại cương về chuyển đổi tín hiệu đến các nhóm cảm biến chuyên biệt trong công nghiệp. Cách tiếp cận của tài liệu là tích hợp chặt chẽ giữa lý thuyết định lượng (phương trình toán học, định luật vật lý, tiêu chuẩn kỹ thuật) và thực hành ứng dụng (sơ đồ chân IC, mạch phối ghép linh kiện thực tế, phiếu hướng dẫn đo kiểm).

Điểm đặc sắc của giáo trình nằm ở việc gắn liền nội dung giảng dạy với các linh kiện bán dẫn và thiết bị công nghiệp cụ thể đang lưu hành trên thị trường như dòng cảm biến nhiệt Silic KTY (Philips), IC LM35 (National Semiconductor), vi mạch ADT70 và AD590 (Analog Devices), cùng các dòng cảm biến tiệm cận của Omron và Autonics.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình bao gồm 6 bài học với logic phát triển nội dung tuần tự từ nguyên lý cơ sở đến ứng dụng đo lường chi tiết:

  • Bài 1: Khái niệm cơ bản về các bộ cảm biến: Trình bày định nghĩa cảm biến, mối quan hệ hàm số giữa đại lượng đầu vào $m$ và phản ứng đầu ra $s = f(m)$. Phân tích các thông số kỹ thuật cốt lõi gồm: độ nhạy tuyến tính $S = \Delta s / \Delta m$; sai số tuyệt đối và sai số tương đối $\gamma_s = (\Delta x / x) \cdot 100%$; độ nhanh và các mốc thời gian quá độ như thời gian trễ ($t_{dm}, t_{dc}$) từ $0$ đến $10%$, thời gian tăng/giảm ($t_m, t_c$) từ $10%$ đến $90%$, và thời gian hồi đáp $t_r$.
  • Bài 2: Cảm biến nhiệt độ: Khảo sát các thang đo nhiệt độ (Kelvin, Celsius, Fahrenheit) và công thức chuyển đổi. Phân tích nguyên lý cấu tạo của nhiệt điện trở kim loại Platin (Pt100, Pt500, Pt1000) và Niken theo phương trình Callendar – VanDusen cùng tiêu chuẩn DIN IEC 751 và SAMA RC-4; cảm biến nhiệt vật liệu Silic dòng KTY (KTY81, KTY82, KTY83, KTY84) hoạt động theo nguyên lý điện trở phân rải; IC cảm biến nhiệt LM35, LM34, AD590 và ADT70; nhiệt điện trở có hệ số nhiệt âm NTC (cấu tạo từ gốm oxit $\text{Fe}_2\text{O}_3, \text{ZnTiO}_4, \text{MgCr}_2\text{O}_4, \text{TiO}_2, \text{NiO}, \text{CoO}, \text{Li}_2\text{O}$), đặc tính điện trở - nhiệt độ, đặc tính Volt - Ampere và các giải pháp tuyến tính hóa mạch phân áp.
  • Bài 3: Cảm biến tiệm cận và các loại cảm biến xác định vị trí, khoảng cách khác: Phân tích nguyên lý của cảm biến tiệm cận điện cảm (Inductive Proximity Sensor) dựa trên dòng điện xoáy Foucault, phân loại đầu bằng (Shielded - Omron E2EV) và đầu lồi (Un-Shielded - Omron E2E-X2F1); các yếu tố ảnh hưởng đến khoảng cách phát hiện (từ tính vật liệu, độ dày $\ge 1\text{ mm}$, lớp mạ kẽm, cadmi, bạc, đồng, crom); cảm biến tiệm cận điện dung (Capacitive Proximity Sensor - Autonics CR Series, Omron E2K-X8MF1); cảm biến siêu âm (Ultrasonic); các cấu hình ngõ ra NPN, PNP, FETs, Triac, Analog; nguyên lý đo dịch chuyển bằng chiết áp biến trở ($R = \rho \cdot l / S$), biến cảm tự cảm ($L = \mu_0 \mu_r N^2 A / l$), biến dung vi sai ($C = \varepsilon_r \varepsilon_0 A / l_0$) và cảm biến phân loại màu sắc RGB.
  • Bài 4: Cảm biến quang điện: Trình bày bản chất sóng - hạt của bức xạ ánh sáng ($v = c/n, \lambda = v/\gamma, W = h\cdot\gamma$), cấu tạo và nguyên lý làm việc của ba nhóm cảm biến quang chính: loại thu phát độc lập (Through-beam), loại phản xạ gương (Retro-reflective), và loại phản xạ khuếch tán (Diffuse-reflective).
  • Bài 5: Phương pháp đo lưu lượng: Khảo sát hai phương pháp đo lưu lượng dòng chảy cơ bản gồm phương pháp tạo độ chênh lệch áp suất qua màng chắn/ống thu hẹp và phương pháp đo dựa trên tần số tạo dòng xoáy (Vortex flowmeter).
  • Bài 6: Đo vận tốc vòng quay và góc quay: Trình bày các kỹ thuật xác định tốc độ góc và vận tốc quay cơ bản trong máy điện, cấu trúc cảm biến đo góc sử dụng tổ hợp phần tử có điện trở từ (Magnetoresistive sensor).

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập nền tảng khoa học đo lường dựa trên các khối kiến thức:

  • Lý thuyết chuyển đổi năng lượng và hiệu ứng vật lý: Hiệu ứng biến thiên điện trở theo nhiệt độ của kim loại và chất bán dẫn; hiệu ứng dòng điện xoáy Foucault trong vật dẫn kim loại đặt dưới từ trường cao tần; hiệu ứng dịch chuyển điện tích trong mối nối p-n bán dẫn lưỡng cực BJT khi chịu tác động nhiệt độ; hiệu ứng quang điện và định luật hấp thụ/phản xạ ánh sáng.
  • Các mô hình toán học và nguyên lý tính toán:
    • Phương trình Callendar – VanDusen cho nhiệt điện trở Platin: $R(t) = R_0 [1 + A\cdot t + B\cdot t^2 + C\cdot t^3 (t - 100)]$.
    • Công thức điện trở phân rải của cấu trúc cảm biến Silic: $R = \rho / (\pi \cdot d)$.
    • Mô hình phi tuyến của thermistor NTC: $R_T = R_N \cdot \exp[B(1/T - 1/T_N)]$.
    • Công thức tính điện cảm cuộn dây: $L = (\mu_0 \cdot \mu_r \cdot N^2 \cdot A) / l$.
    • Công thức tính điện dung của bản cực phẳng song song: $C = (\varepsilon_r \cdot \varepsilon_0 \cdot A) / l_0$.
  • Cấu trúc mạch đo lường tiêu chuẩn: Sơ đồ mạch cầu trở Wheatstone cân bằng và vi sai; mạch phân áp tuyến tính hóa đặc tuyến thermistor; mạch chuyển đổi dòng - áp ($1,\mu\text{A}/\text{K}$ của AD590); sơ đồ so sánh ngưỡng và mạch khuếch đại vi sai sử dụng IC chuyên dụng ADT70.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills):
    • Đọc và giải thích các tham số định mức trong bảng thông số kỹ thuật (Datasheet) của cảm biến công nghiệp.
    • Đấu nối chính xác các chuẩn ngõ ra transistor bán dẫn (cực thu hở NPN Sinking hoặc PNP Sourcing), tiếp điểm FETs và Triac với các cơ cấu chấp hành hoặc ngõ vào điều khiển PLC/Relay 24VDC.
    • Lắp ráp và cân chỉnh mạch đo nhiệt độ sử dụng Pt100/Pt1000 kết hợp điện trở tham chiếu và điện trở định độ lợi ($R_G = 4{,}98\text{ k}\Omega$).
  • Kỹ năng phân tích (Analytical skills):
    • Phân tích sai số hệ thống và sai số ngẫu nhiên trong phép đo lường đại lượng vật lý.
    • Đánh giá sự suy giảm khoảng cách phát hiện của cảm biến tiệm cận dựa trên vật liệu làm vật cảm biến (sắt, đồng, nhôm) và kích thước bề mặt.
    • Tính toán xác định độ trễ thời gian và kiểm tra tần số đáp ứng của cảm biến ($f_{\text{cảm biến}} = 1 / (T_1 + T_2)$) so với tốc độ di chuyển của đối tượng trên băng chuyền.
  • Năng lực thực hành thực tế (Practical competencies):
    • Sử dụng thành thạo đồng hồ đo điện đa năng, Milivôn kế để đo đạc điện áp ngõ ra (ví dụ: $10\text{ mV}/^\circ\text{C}$ đối với LM35, $1\text{ V} - 3\text{ V}$ đối với KTY81-110).
    • Hiệu chuẩn điểm zero ($0^\circ\text{C}$) và điểm span ($100^\circ\text{C}$) trên mạch cầu đo nhiệt độ bằng biến trở $P_1, P_2$.
    • Phát hiện và xử lý sự cố đứt dây, lệch ngưỡng tác động, nhiễu điện từ trường trong môi trường vận hành công nghiệp.

Phương pháp giảng dạy và học tập

Phương pháp tiếp cận sư phạm (Pedagogical approach)

Giáo trình triển khai theo phương pháp đào tạo mô đun kết hợp lý thuyết với thực hành nghề nghiệp. Mỗi bài học được cấu trúc theo 4 phần mạch lạc: Mục tiêu bài học (kiến thức, kỹ năng, thái độ); Cơ sở lý thuyết và công thức định lượng; Cấu tạo và nguyên lý các dòng cảm biến thương mại; Bài thực hành ứng dụng chi tiết. Cách tiếp cận này giúp học viên hình thành tư duy hệ thống: từ việc nắm bắt bản chất vật lý đến việc đấu nối và đo kiểm trực tiếp trên linh kiện.

Bài thực hành và phiếu công tác thực nghiệm

Tài liệu cung cấp hệ thống các bài thực hành định lượng với hướng dẫn chi tiết về thiết bị, sơ đồ nguyên lý và các bước thao tác:

  • Thực hành cảm biến nhiệt độ Platin Pt100/Pt1000 và IC ADT70: Khảo sát hoạt động của cảm biến màng mỏng, thiết lập mạch đo với điện trở định lợi $R_G = 4{,}98\text{ k}\Omega$, đo điện áp $V_{\text{OUT}}$ qua milivôn kế và tính toán nhiệt độ môi trường.
  • Thực hành IC cảm biến nhiệt độ LM35: Lắp đặt 4 cấu hình mạch theo các dải đo $+2^\circ\text{C} \dots 150^\circ\text{C}$, $-55^\circ\text{C} \dots 150^\circ\text{C}$ (sử dụng điện trở $R_1 = -V_S / 50,\mu\text{A}$), và dải đo Fahrenheit với LM34; quan sát sự biến thiên điện áp ngõ ra tuyến tính $10\text{ mV}/^\circ\text{C}$ khi tiếp xúc nguồn nhiệt.
  • Thực hành cảm biến tiệm cận điện cảm IW-2008-BRKG/IW5039 và điện dung KIE3015-FPKG: Đấu nối mạch điều khiển nguồn 24VDC, rơ le trung gian và đèn báo tín hiệu; kiểm tra khoảng cách tác động trên các mẫu vật liệu kim loại (sắt, đồng) và phi kim (nhựa, gỗ, giấy) với kích thước và bề dày khác nhau.
[Nguồn cấp 24VDC] ---> [Cảm biến tiệm cận (IW5039 / KIE3015)] ---> [Relay trung gian 24VDC] ---> [Đèn báo / Cơ cấu chấp hành]
                                |
                        (Vật chuẩn / Mẫu đo)

Phương pháp đánh giá và hướng dẫn tự học

  • Phương pháp đánh giá: Kết hợp đánh giá kiến thức qua việc trình bày nguyên lý chuyển đổi, phân loại linh kiện và đánh giá kỹ năng thông qua bảng ghi nhận thông số thực tập (mã sản phẩm, điện áp cấp, khoảng cách phát hiện thực tế, sai số điện áp ngõ ra so với tính toán lý thuyết).
  • Hướng dẫn tự học: Học viên cần chủ động thực hiện chuyển đổi qua lại giữa các thang đo $K, ^\circ\text{C}, ^\circ\text{F}$; thiết lập bảng tính cho các phương trình $R(t)$ của Platin và NTC; phân tích datasheet các họ linh kiện tương đương; rèn luyện tác phong công nghiệp, an toàn điện khi làm việc với nguồn DC và AC.

Điểm nổi bật và cập nhật

  • Chuẩn hóa theo tiêu chuẩn quốc tế: Nội dung về nhiệt điện trở Platin được xây dựng dựa trên tiêu chuẩn quốc tế DIN IEC 751 (các lần sửa đổi năm 1986, 1995) quy định hệ số nhiệt điện trở $\alpha = 0{,}003855055,\Omega/\Omega/^\circ\text{C}$, phân định cấp chính xác dung sai loại A, B, C, D; đồng thời đối chiếu với tiêu chuẩn SAMA RC-4 của Hoa Kỳ ($\alpha = 0{,}0039200,\Omega/\Omega/^\circ\text{C}$).
  • Cập nhật công nghệ vật liệu Silic và vi mạch tích hợp: Giáo trình đưa vào nội dung phân tích chuyên sâu về cảm biến nhiệt độ Silic chế tạo theo công nghệ điện trở phân rải dòng KTY của Philips (KTY81, KTY82 đóng gói SOD70, SOT23 hoạt động đến $150^\circ\text{C}$; KTY84 đóng gói SOD68 hoạt động đến $300^\circ\text{C}$). Dòng linh kiện này thể hiện độ ổn định dài hạn (sai số chỉ $0{,}15\text{ K} - 0{,}8\text{ K}$ sau 45.000 giờ làm việc) và tính tuyến tính cao so với cặp nhiệt truyền thống.
  • Gắn kết trực tiếp với thiết bị công nghiệp thực tế: Khảo sát các mã linh kiện thương mại phổ biến gồm vi mạch cảm biến nhiệt độ LM35, LM34 (National Semiconductor), AD590, ADT70 (Analog Devices); các dòng cảm biến tiệm cận đầu bằng E2EV, đầu lồi E2E-X2F1, cảm biến điện dung E2K-X8MF1 (Omron), dòng cảm biến CR Series (Autonics), và cảm biến công nghiệp IFM (IW5039, KIE3015).
  • Tích hợp bảng tra cứu ảnh hưởng lớp mạ kim loại: Cung cấp số liệu thực nghiệm về tỷ lệ thay đổi khoảng cách phát hiện của cảm biến tiệm cận điện cảm khi vật cảm biến được mạ kẽm (Zn), cadmi (Cd), bạc (Ag), đồng (Cu), niken (Ni), hoặc crom (Cr) trên nền lõi thép và đồng.

Đối tượng sử dụng giáo trình

  • Sinh viên và học viên:
    • Học sinh, sinh viên các hệ Trung cấp nghề, Cao đẳng nghề và liên thông Đại học thuộc các chuyên ngành: Điện công nghiệp, Điện tử công nghiệp, Tự động hóa công nghiệp, Cơ điện tử.
    • Học viên các khóa bồi dưỡng ngắn hạn về đo lường điều khiển và bảo trì hệ thống cơ điện trong nhà máy.
  • Điều kiện tiên quyết (Prerequisites):
    • Học viên cần hoàn thành các môn học nền tảng: Mạch điện - Kỹ thuật điện, Linh kiện điện tử, Kỹ thuật đo lường điện, và An toàn điện.
    • Nắm được các khái niệm cơ bản về mạch phân áp, mạch cầu Wheatstone, khuếch đại thuật toán (Op-Amp), và transistor chuyển mạch.
  • Giảng viên và cán bộ giảng dạy: Sử dụng làm tài liệu giảng dạy chuẩn cho mô đun Cảm biến công nghiệp. Dựa vào điều kiện phòng thí nghiệm cụ thể, giảng viên có thể điều chỉnh thời lượng giữa các bài và lựa chọn bài thực hành phù hợp với trang thiết bị sẵn có.
  • Kỹ thuật viên và kỹ sư thực hành: Sử dụng làm tài liệu tra cứu thông số kỹ thuật, phương pháp đấu nối ngõ ra (NPN/PNP 3 dây, 4 dây, FETs, Triac) và nguyên lý đo lường khi hiệu chuẩn, bảo dưỡng hệ thống cảm biến tại các dây chuyền sản xuất tự động.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng học tập nào?

Giáo trình được biên soạn phục vụ đào tạo trình độ Trung cấp và Cao đẳng nghề cho hai ngành Điện công nghiệp và Điện tử công nghiệp. Ngoài ra, tài liệu phù hợp làm cẩm nang kỹ thuật cho sinh viên đại học ngành Tự động hóa, kỹ thuật viên vận hành tủ điện và bảo trì nhà máy.

2. Cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun này?

Người học cần nắm vững kiến thức về Định luật Ohm, phân tích mạch điện một chiều và xoay chiều, nguyên lý hoạt động của các linh kiện bán dẫn cơ bản (Diode, Transistor BJT, MOSFET, Triac) và kỹ năng sử dụng thiết bị đo kiểm điện (VOM, Oscilloscope).

3. Giáo trình này có điểm gì khác biệt so với các tài liệu lý thuyết cảm biến thuần túy?

Tài liệu tập trung sâu vào tính ứng dụng công nghiệp. Thay vì chỉ trình bày công thức lý thuyết, giáo trình đưa ra sơ đồ chân, mã linh kiện cụ thể (Pt100, LM35, AD590, KTY81, Omron E2E), hướng dẫn cách phối ghép mạch cầu đo, xử lý dạng ngõ ra NPN/PNP, và kèm theo các bài thực hành đo kiểm thông số thực tế.

4. Làm thế nào để tự học và thực hành hiệu quả theo giáo trình?

Học viên nên kết hợp đọc lý thuyết từng bài với việc vẽ lại sơ đồ nguyên lý mạch đo; sử dụng phần mềm mô phỏng mạch điện tử (như Proteus, Multisim) để kiểm chứng hoạt động của LM35 hoặc mạch cầu phân áp; sau đó tiến hành đo đạc thực tế trên các kit thí nghiệm cảm biến nhiệt độ và tiệm cận.

5. Có tài liệu và tiêu chuẩn kỹ thuật nào được trích dẫn kèm theo giáo trình?

Giáo trình tích hợp và trích dẫn các tiêu chuẩn quốc tế như IEC 751 (DIN IEC 751-1983/1986/1995) và SAMA RC-4 về nhiệt điện trở Platin, tài liệu kỹ thuật của hãng Philips về dòng cảm biến Silic KTY, tài liệu sản phẩm của hãng Analog Devices (ADT70, AD590), National Semiconductor (LM34, LM35), và tài liệu kỹ thuật cảm biến của hãng Omron, Autonics.

Kết luận

Giáo trình Kỹ thuật cảm biến (2020) của Trường Cao đẳng Cơ giới và Thủy lợi cung cấp hệ thống tri thức hoàn chỉnh và chuẩn mực về nguyên lý đo lường, chuyển đổi tín hiệu đại lượng không điện sang đại lượng điện trong công nghiệp. Nội dung giáo trình dung hòa giữa phân tích định lượng học thuật và kỹ năng thực hành nghề nghiệp thực tế.

Lộ trình học tập đề xuất:

  1. Nắm vững đại cương về hàm truyền, độ nhạy và các mốc thời gian quá độ ở Bài 1.
  2. Khảo sát chuyên sâu từng nhóm cảm biến vật lý cụ thể (Nhiệt độ $\rightarrow$ Tiệm cận/Vị trí $\rightarrow$ Quang điện $\rightarrow$ Lưu lượng $\rightarrow$ Vận tốc/Góc quay) từ Bài 2 đến Bài 6.
  3. Hoàn thành đầy đủ các bài thực hành đo kiểm trên linh kiện bán dẫn và thiết bị công nghiệp theo biểu mẫu hướng dẫn.

Tài liệu tham khảo bổ trợ khuyến nghị bao gồm datasheet chi tiết của các hãng sản xuất bán dẫn (Analog Devices, Philips, National Semiconductor), tiêu chuẩn đo lường IEC 751, cùng tài liệu hướng dẫn lắp đặt cảm biến công nghiệp của Omron và Autonics.
