Tổng quan về giáo trình

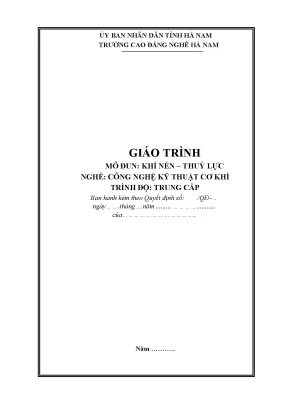

Giáo trình Mô đun: Khí nén – Thuỷ lực (Mã mô đun: MĐ 17) do Trường Cao đẳng Nghề Hà Nam ban hành, với sự chủ biên của tác giả Đào Văn Hiệp, là tài liệu giảng dạy chuyên môn thuộc nghề Công nghệ Kỹ thuật Cơ khí ở trình độ Trung cấp và Cao đẳng nghề.

+---------------------------------------------------------------+
|  CHƯƠNG TRÌNH ĐÀO TẠO NGHỀ CÔNG NGHỆ KỸ THUẬT CƠ KHÍ         |
|  [Mô-đun nghề bắt buộc] -> [MĐ 17: Khí nén - Thủy lực]        |
|                            -> [Thực tập tốt nghiệp]          |
+---------------------------------------------------------------+

Trong cấu trúc chương trình đào tạo, mô-đun MĐ 17 được bố trí sau khi người học đã hoàn thành các môn học và mô-đun nghề bắt buộc, đồng thời kết thúc trước giai đoạn thực tập tốt nghiệp. Mô-đun mang tính chất đào tạo nghề tự chọn nhằm giúp người học tiếp cận các mô hình tự động hóa phục vụ công tác gia công cơ khí trong sản xuất công nghiệp.

Mục tiêu đào tạo của giáo trình hướng đến ba chuẩn đầu ra chính:

  • Kiến thức: Trình bày được cấu tạo, phân loại, nguyên lý làm việc của các cơ cấu khí nén và thủy lực; phân tích được hệ thống ký hiệu, chức năng và phạm vi ứng dụng của từng loại cơ cấu chấp hành.
  • Kỹ năng: Tính toán, quy đổi các thông số kỹ thuật; đọc hiểu sơ đồ mạch nguyên lý; nhận dạng, thao tác, hiệu chỉnh và thay thế linh kiện khí nén - thủy lực; thiết kế được các mạch điều khiển tự động hóa từ 2 đến 4 cơ cấu chấp hành ứng dụng cho đồ gá gá kẹp, gia công chi tiết tự động.
  • Năng lực tự chủ và trách nhiệm: Rèn luyện tác phong công nghiệp, khả năng làm việc độc lập hoặc phối hợp nhóm, giám sát kỹ thuật và đánh giá hiệu quả công việc.

Cấu trúc giáo trình gồm 11 bài học được thiết kế theo tiến trình logic từ hệ thống khí nén đến hệ thống thủy lực, tiếp cận trực tiếp từ lý thuyết nhiệt động cơ sở đến thiết bị nguồn, phần tử truyền dẫn, van điều khiển và phương pháp thiết kế mạch ứng dụng thực tế.

Nội dung kiến thức cốt lõi

Các chương và chủ đề chính

Giáo trình gồm 11 bài học chuyên đề được phân bổ theo 30 giờ đào tạo (16 giờ lý thuyết, 12 giờ thực hành/thảo luận, 2 giờ kiểm tra):

+-------------------------------------------------------------------------+
| PHẦN 1: HỆ THỐNG KHÍ NÉN (Bài 1 -> Bài 6)                              |
| - Đại cương & Cơ sở nhiệt động (Bài 1)                                   |
| - Máy nén khí & Thiết bị nguồn (Bài 2)                                  |
| - Mạng phân phối & Bộ điều hòa FRL (Bài 3)                              |
| - Cơ cấu chấp hành khí nén (Bài 4)                                      |
| - Hệ thống van điều khiển & Cảm biến (Bài 5)                            |
| - Phương pháp thiết kế mạch điều khiển khí nén (Bài 6)                  |
+-------------------------------------------------------------------------+
| PHẦN 2: HỆ THỐNG THỦY LỰC (Bài 7 -> Bài 11)                            |
| - Tổng quan hệ thống thủy lực (Bài 7) & Bơm dầu (Bài 8)                 |
| - Cơ cấu chấp hành & Van thủy lực (Bài 9, 10)                           |
| - Thiết bị phụ dùng trong thủy lực (Bài 11)                             |
+-------------------------------------------------------------------------+
  • Bài 1: Đại cương về khí nén: Trình bày lịch sử phát triển (từ thiết bị bắn đá của Ktesibios, gốc từ Pneuma), thành phần không khí ($78% \text{ N}_2, 21% \text{ O}_2$), ưu nhược điểm của truyền động khí nén, hệ thống đơn vị đo lường Kỹ thuật và SI, cùng các định luật cơ bản của chất khí.
  • Bài 2: Máy nén khí: Phân loại máy nén theo áp suất ($p \le 15\text{ bar}$, $p \ge 15\text{ bar}$, $p > 300\text{ bar}$) và theo nguyên lý thể tích (pít-tông, cánh gạt, root, trục vít) hoặc tua-bin (ly tâm, dọc trục); phương pháp tính công suất, lưu lượng khí tiêu thụ ($Q_{\text{máy}} = \sum Q_i \times 1{,}25$) và rơle áp suất tự động.
  • Bài 3: Phân phối và điều hoà khí nén: Yêu cầu kỹ thuật mạng đường ống cố định (vận tốc $v < 10\text{ m/s}$, độ dốc $1^\circ - 2^\circ$) và di động; phương pháp tra toán đồ xác định đường kính ống theo chiều dài tương đương; cấu tạo và nguyên lý của cụm điều hòa khí (bộ lọc tách nước $5 - 70,\mu\text{m}$ hoặc sợi thủy tinh lọc $99%$, van giảm áp màng, van tra dầu nguyên lý Venturi).
  • Bài 4: Cơ cấu chấp hành khí nén: Cấu tạo bình trích chứa; đặc tính kỹ thuật xy-lanh tác dụng đơn (công thức lực $F_z = A \cdot p_e - F_{\text{lx}} - F_{\text{ms}}$), xy-lanh tác dụng kép có hoặc không có giảm chấn, xy-lanh màng (hành trình $\le 80\text{ mm}$); động cơ khí nén bánh răng (công suất đến $59\text{ kW}$, mô-men $540\text{ Nm}$) và động cơ trục vít.
  • Bài 5: Các van trong hệ thống khí nén: Khái niệm cấu trúc mạch điều khiển; quy ước cổng nối van đảo chiều theo tiêu chuẩn ISO 5599 và ISO 1219; các dạng van đảo chiều ($2/2, 3/2, 4/2, 5/2, 4/3$); van logic OR, logic AND, van xả nhanh, van tiết lưu một chiều; van áp suất (van an toàn, van tràn, van điều áp); rơle thời gian đóng/ngắt chậm; cảm biến tia khí nén (rẽ nhánh, phản hồi, qua khe hở) và phần tử khuếch đại màng ($0{,}1 - 0{,}3\text{ bar}$ lên $6\text{ bar}$).
  • Bài 6 đến Bài 11: Thiết kế mạch điều khiển khí nén; tổng quan hệ thống thủy lực, bơm dầu, cơ cấu chấp hành thủy lực, các loại van thủy lực và thiết bị phụ trợ trong trạm nguồn thủy lực.

Kiến thức nền tảng được xây dựng

Giáo trình thiết lập hệ thống cơ sở lý thuyết và định luật vật lý ứng dụng:

  • Định luật Boyle – Mariotte: Mối quan hệ giữa áp suất tuyệt đối và thể tích ở nhiệt độ không đổi: $$P_{\text{tuyệt đối}} \times V = \text{const}$$
  • Định luật Gay-Lussac: Tỷ số giữa thể tích và nhiệt độ tuyệt đối ở áp suất không đổi: $$\frac{V}{T} = \text{const}$$
  • Định luật Charles & Phương trình trạng thái tổng quát: $$\frac{P \cdot V}{T} = \text{const}$$ với các biến số áp suất tuyệt đối $P_{\text{abs}}\text{ [bar]}$, thể tích $V\text{ [cm}^3\text{]}$, khối lượng $m\text{ [kg]}$, hằng số khí $R\text{ [J/kg}\cdot\text{K]}$ và nhiệt độ tuyệt đối $T\text{ [K]}$.
  • Hệ thống chuyển đổi đơn vị đo lường: Xác lập quan hệ giữa đơn vị Pascal ($\text{Pa}$), Megapascal ($\text{MPa}$), $\text{bar}$, $\text{at}$, $\text{kp/cm}^2$, $\text{psi}$, $\text{atm}$, $\text{mmHg}$ ($\text{Torr}$) và $\text{mm}$ cột nước: $$1\text{ at} = 1\text{ kp/cm}^2 = 0{,}981\text{ bar} = 736\text{ Torr}$$ $$1\text{ bar} = 10^5\text{ Pa} = 1{,}02\text{ at} = 14{,}5038\text{ psi}$$

Kỹ năng phát triển

  1. Kỹ năng kỹ thuật (Technical skills): Nhận diện chính xác ký hiệu các phần tử khí nén - thủy lực theo chuẩn ISO; quy đổi các thông số vật lý; tính toán lực tác động của pít-tông và lưu lượng máy nén khí; tra cứu toán đồ để xác định kích thước đường ống dẫn khí.
  2. Kỹ năng phân tích (Analytical skills): Phân tích nguyên lý vận hành của các cụm van logic (AND/OR), van đảo chiều điều khiển gián tiếp qua van phụ trợ, cảm biến tia khí và mạch định thời đóng/ngắt.
  3. Kỹ năng thực hành (Practical competencies): Đấu nối mạng đường ống mềm sử dụng khớp nối nhanh; lắp ráp và vận hành cụm thiết bị xử lý khí FRL; thực hiện bảo dưỡng, tra dầu bôi trơn theo nguyên lý Venturi, vệ sinh cơ cấu chấp hành xy-lanh và động cơ khí nén trong xưởng thực hành.

Phương pháp giảng dạy và học tập

Giáo trình triển khai phương pháp giảng dạy tích hợp giữa bài giảng lý thuyết kỹ thuật và thực hành thao tác trên thiết bị thí nghiệm. Thời lượng 30 giờ được cấu trúc nhằm bảo đảm sự cân đối giữa kiến thức nền tảng và năng lực thao tác thực tế:

STT Tên bài học Tổng số giờ Lý thuyết Thực hành / Bài tập Kiểm tra
1 Bài 1: Đại cương về khí nén 1 1 0 0
2 Bài 2: Máy nén khí 1,5 1 0,5 0
3 Bài 3: Phân phối và điều hoà khí nén 1 1 0 0
4 Bài 4: Cơ cấu chấp hành khí nén 2 1 1 0
5 Bài 5: Các van trong hệ thống khí nén 4 2 2 0
6 Bài 6: Phương pháp thiết kế mạch khí nén 9 3 5 1
7 Bài 7: Tổng quan về hệ thống thuỷ lực 1 1 0 0
8 Bài 8: Bơm dầu 2,5 2 0,5 0
9 Bài 9: Cơ cấu chấp hành thuỷ lực 2 1 1 0
10 Bài 10: Các van thuỷ lực 3 2 1 0
11 Bài 11: Thiết bị phụ dùng trong thuỷ lực 3 1 1 1
Tổng cộng 30 16 12 2
PHÂN BỔ THỜI LƯỢNG MÔ-ĐUN MĐ 17 (30 GIỜ)
+-------------------------------------------------------------------+
| Lý thuyết: 16 giờ (53.3%)                                         |
| Thực hành / Bài tập: 12 giờ (40.0%)                               |
| Kiểm tra: 2 giờ (6.7%)                                            |
+-------------------------------------------------------------------+

Phương pháp học tập và đánh giá được xây dựng xoay quanh các bài tập tính toán kỹ thuật và tình huống thực nghiệm:

  • Bài tập tính toán mẫu: Bài toán xác định đường kính trong của ống phân phối chính với áp suất nguồn $p = 8\text{ bar}$, chiều dài tuyến ống $L = 200\text{ m}$, lưu lượng $q_v = 170\text{ lít/phút}$, tổn thất áp suất cho phép $\Delta p = 0{,}1\text{ bar}$. Người học áp dụng phương pháp cộng chiều dài đường ống tương đương qua các phụ kiện: 6 chỗ uốn ($R=2d$, tương đương $3\text{ m}$), 2 khuỷu ống ($10\text{ m}$), 4 mối nối chữ T ($28\text{ m}$), 2 van trượt ($2\text{ m}$), đưa tổng chiều dài quy đổi lên $243\text{ m}$ để tra bảng chọn đường kính trong $\Phi 70\text{ mm}$.
  • Bài tập thực hành thao tác: Yêu cầu sinh viên vận hành hệ thống xử lý khí nén trong phòng thực hành; vệ sinh và vận hành các cơ cấu xy-lanh, động cơ khí nén; thao tác đấu nối đường ống dẫn mềm vào cổng cấp/xả thông qua vành tì của khớp nối tháo nhanh.
  • Phương pháp đánh giá: Gồm 2 bài kiểm tra định kỳ (ở Bài 6 và Bài 11) kết hợp đánh giá thường xuyên qua câu hỏi ôn tập cuối mỗi bài học về thông số máy nén, ưu nhược điểm của hệ thống khí nén và nguyên lý các cụm van.

Điểm nổi bật và cập nhật

Giáo trình tích hợp hệ thống quy chuẩn kỹ thuật quốc tế và dữ liệu ứng dụng công nghiệp:

1. Chuẩn hóa hệ thống ký hiệu theo tiêu chuẩn ISO

Tài liệu cung cấp bảng đối chiếu chi tiết giữa hai hệ thống ký hiệu cổng nối van đảo chiều phổ biến:

Chức năng cổng Ký hiệu theo ISO 5599 (Dạng số) Ký hiệu theo ISO 1219 (Dạng chữ)
Cửa cấp nguồn 1 P
Cửa nối với tải 2, 4, 6... A, B, C...
Cửa xả khí 3, 5, 7... R, S, T...
Cửa tín hiệu điều khiển 12, 14, 16... X, Y, Z...

2. Dữ liệu kỹ thuật ứng dụng trong công nghiệp

Giáo trình nêu rõ các thông số vận hành thực tế của thiết bị khí nén trong môi trường sản xuất:

  • Tốc độ làm việc của xy-lanh khí nén thông thường đạt $1 - 2\text{ m/s}$, trường hợp đặc biệt đạt đến $5\text{ m/s}$.
  • Áp suất làm việc tiêu chuẩn của mạng điều khiển đạt khoảng $6\text{ bar}$, hạn chế nguy cơ cháy nổ.
  • Động cơ bánh răng khí nén có công suất danh định đạt đến $59\text{ kW}$ với mô-men xoắn $540\text{ Nm}$.
  • Giới hạn hành trình của xy-lanh màng dạng hộp và dạng cuộn đạt tối đa $80\text{ mm}$.
  • Tuổi thọ của máy nén khí kiểu trục vít đạt mức $15.000\text{ giờ}$ vận hành.

3. Phản ánh mối liên hệ công nghệ liên ngành

Nội dung giáo trình đề cập đến sự kết hợp giữa khí nén và cơ khí, điện tử (hệ thống Điện - Khí nén):

  • Sử dụng rơle áp suất để chuyển đổi tín hiệu khí nén thành tín hiệu đóng ngắt mạch điện ở các ngưỡng xác định ($1{,}5\text{ bar}$ đóng, $1\text{ bar}$ ngắt đối với dải áp suất làm việc $5 - 8\text{ bar}$).
  • Ứng dụng động cơ khí nén an toàn trong môi trường chống cháy nổ cho máy khuấy sơn, máy khuấy hóa chất và thiết bị phòng thí nghiệm.
  • Ứng dụng xy-lanh màng trong cơ cấu điều khiển phanh, ly hợp ô tô và công nghiệp hóa chất; ứng dụng khí nén sạch trong công nghiệp thực phẩm, dệt may và chế biến lâm sản.

Đối tượng sử dụng giáo trình

Giáo trình được biên soạn phục vụ các nhóm đối tượng cụ thể trong hệ thống giáo dục nghề nghiệp và sản xuất công nghiệp:

+------------------------------------------------------------------------+
| ĐỐI TƯỢNG SỬ DỤNG GIÁO TRÌNH                                           |
+------------------------------------------------------------------------+
| 1. Sinh viên / Học sinh: Nghề Cắt gọt kim loại, Cơ kỹ thuật, Cơ điện tử|
| 2. Giảng viên: Biên soạn bài giảng, thiết kế bài tập thực hành xưởng   |
| 3. Kỹ thuật viên / Thợ bảo trì: Tra cứu sơ đồ mạch, thông số van & ống |
+------------------------------------------------------------------------+
  • Sinh viên và học sinh trung cấp, cao đẳng: Học viên chuyên ngành Công nghệ Kỹ thuật Cơ khí, Cắt gọt kim loại, Cơ điện tử và Tự động hóa sử dụng làm tài liệu học tập chính khóa cho mô-đun MĐ 17.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô-đun đào tạo nghề bắt buộc trước đó, bao gồm kiến thức cơ sở về Cơ học kỹ thuật, Dung sai - Kỹ thuật đo, Vẽ kỹ thuật cơ khí, Kỹ thuật điện cơ bản và phương pháp gia công trên máy cắt gọt kim loại.
  • Giảng viên và cán bộ đào tạo nghề: Sử dụng làm căn cứ thiết kế đề cương bài giảng, phân bổ bài tập tính toán toán đồ, tổ chức bài thực hành đấu nối trạm điều hòa khí và kiểm tra tay nghề theo tiêu chuẩn đầu ra.
  • Kỹ thuật viên tại doanh nghiệp: Làm tài liệu tham khảo để tra cứu phương pháp tính tổn thất áp suất đường ống, nhận dạng ký hiệu van điều khiển, hiệu chỉnh áp suất làm việc và thực hiện quy trình bảo trì, sửa chữa các mạch điều khiển gá kẹp tự động.

Câu hỏi thường gặp

1. Giáo trình này được thiết kế cho ngành học nào và ở cấp độ nào?

Tài liệu được biên soạn phục vụ mô-đun MĐ 17 thuộc nghề Công nghệ Kỹ thuật Cơ khí ở trình độ Trung cấp và Cao đẳng nghề, trực thuộc hệ thống đào tạo của Trường Cao đẳng Nghề Hà Nam.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô-đun này?

Người học cần hoàn thành các mô-đun bắt buộc trong chương trình cơ khí cơ sở, nắm vững các đơn vị đo lường vật lý cơ bản (lực, áp suất, lưu lượng, công suất), các định luật chất khí lý tưởng và đọc hiểu bản vẽ kỹ thuật cơ khí.

3. Giáo trình sử dụng hệ thống ký hiệu van theo tiêu chuẩn nào?

Giáo trình trình bày đồng thời hai hệ thống ký hiệu chuẩn quốc tế cho các cửa nối van đảo chiều: tiêu chuẩn ISO 5599 (sử dụng chữ số: $1, 2, 3, 4, 5, 12, 14$) và tiêu chuẩn ISO 1219 (sử dụng chữ cái: $P, A, B, R, S, X, Y$).

4. Nội dung thực hành chiếm bao nhiêu thời lượng trong mô-đun?

Chương trình có tổng thời lượng 30 giờ, trong đó phần thực hành, thí nghiệm, thảo luận và bài tập chiếm 12 giờ ($40%$ tổng thời lượng), tập trung vào tính toán tổn thất đường ống, vận hành cơ cấu xy-lanh, vệ sinh thiết bị và đấu nối mạch khí nén.

5. Giáo trình có cung cấp các hướng dẫn cụ thể về tính chọn thiết bị không?

Có. Giáo trình hướng dẫn phương pháp tính chọn công suất và lưu lượng máy nén khí ($Q_{\text{tổng}} = \sum Q_i \times 1{,}25$), tra cứu toán đồ để xác định đường kính ống dẫn khí dựa trên chiều dài ống tương đương, tính toán lực tác động xy-lanh đơn và phạm vi ứng dụng các loại van tiết lưu, van an toàn, van điều áp.

Kết luận

Giáo trình Mô đun: Khí nén – Thuỷ lực (MĐ 17) hệ thống hóa các kiến thức cơ bản về nguyên lý, thiết bị và phương pháp điều khiển bằng khí nén và thủy lực trong ngành Công nghệ Kỹ thuật Cơ khí. Tài liệu kết hợp chặt chẽ giữa việc xây dựng nền tảng lý thuyết nhiệt động, hệ thống chuẩn hóa ký hiệu quốc tế (ISO 1219, ISO 5599) với các bài toán tính toán kỹ thuật cụ thể.

Lộ trình học tập đi từ kiến thức đại cương, cấu tạo thiết bị nguồn, bộ xử lý điều hòa khí đến cơ cấu chấp hành và thiết kế mạch logic điều khiển, giúp người học phát triển kỹ năng tính toán, lắp đặt, bảo trì và ứng dụng hiệu quả hệ thống khí nén - thủy lực vào các cụm thiết bị gia công cơ khí tự động trong thực tế sản xuất.
