TỔNG QUAN HỌC THUẬT VÀ NỘI DUNG GIÁO TRÌNH ĐIỀU KHIỂN KHÍ NÉN (MÃ MÔ ĐUN: MĐ16)

Tổng quan về giáo trình (250-300 từ)

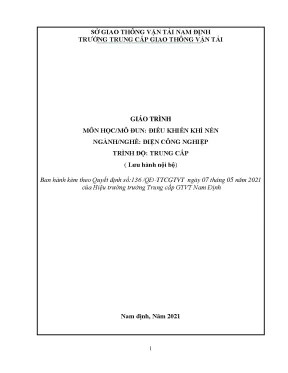

Giáo trình Điều khiển khí nén (Mã mô đun: MĐ16) là tài liệu đào tạo chuyên môn được biên soạn bởi tập thể tác giả thuộc Khoa Điện, Trường Trung cấp Giao thông Vận tải Nam Định, do ThS. Nguyễn Công Ánh làm Chủ biên cùng sự tham gia của ThS. Phạm Minh Trường. Tài liệu được phê duyệt và ban hành chính thức theo Quyết định số 136/QĐ-TTCGTVT ngày 07 tháng 05 năm 2021 của Hiệu trưởng Trường Trung cấp Giao thông Vận tải Nam Định.

Trong cấu trúc chương trình đào tạo ngành Điện Công nghiệp (áp dụng cho cả hệ trung cấp, cao đẳng và tham khảo đào tạo kỹ sư đại học khối ngành kỹ thuật), mô đun MĐ16 giữ vị trí mô đun cơ sở kỹ thuật chuyên ngành. Môn học đóng vai trò cầu nối, trang bị nền tảng tính toán truyền động lưu chất và điều khiển logic để chuẩn bị cho các môn học chuyên sâu về tự động hóa quá trình sản xuất. Mục tiêu đào tạo (Learning Outcomes) của giáo trình hướng tới việc giúp người học hiểu rõ nguyên lý nhiệt động lực học của khí nén, nắm vững cấu tạo - nguyên lý hoạt động của các phần tử phân phối và chấp hành, làm chủ phương pháp đại số Boole và biểu đồ Karnaugh để thiết kế mạch điều khiển điện khí nén.

Về cấu trúc, giáo trình bao gồm 6 bài học lớn với dung lượng 131 trang, được thiết kế theo trình tự logic chặt chẽ: từ bản chất vật lý của môi chất khí nén, hệ thống trạm nguồn và xử lý khí nén, đến các thiết bị phân phối, phần tử điều khiển và kỹ thuật thiết kế mạch phức hợp. Điểm đặc sắc của giáo trình là sự kết hợp đồng bộ giữa mô hình tính toán cơ học chất khí định lượng và phương pháp chuẩn hóa ký hiệu quốc tế theo hệ tiêu chuẩn ISO 5599 và ISO 1219.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương và chủ đề chính

Nội dung học thuật của giáo trình được triển khai qua 6 bài học chính theo mạch kiến thức tích hợp:

  • Bài 1: Cơ sở lý thuyết về khí nén (MĐ16-01): Khái quát lịch sử phát triển và phạm vi ứng dụng của khí nén trong hệ thống va đập, truyền động quay, truyền động thẳng và điều khiển tự động. Trình bày hệ thống đơn vị đo tiêu chuẩn SI ($\text{Pa}$, $\text{MPa}$, $\text{bar}$, $\text{N}$, $\text{J}$, $\text{W}$, $\text{m}^2/\text{s}$, $\text{cSt}$). Thiết lập các phương trình trạng thái nhiệt động học khí lý tưởng (Boyle - Mariotte, Gay-Lussac 1 và 2, phương trình đoạn nhiệt $p \cdot v^k = \text{const}$, phương trình đa biến $p \cdot v^n = \text{const}$), định luật Dalton về áp suất hơi nước và độ ẩm không khí. Trình bày phương trình dòng chảy Becnully, tính toán lưu lượng khí qua khe hở và xác định tổn thất áp suất đường ống ($\Delta p_R$), ống uốn cong, gãy khúc, phân nhánh, hợp dòng và tổn thất qua van ($\Delta p_V$).
  • Bài 2: Máy nén khí và thiết bị xử lý khí nén (MĐ16-02): Phân loại máy nén theo dải áp suất ($p \le 15\text{ bar}$, $p \ge 15\text{ bar}$, $p > 300\text{ bar}$) và nguyên lý vận hành (thay đổi thể tích: pít-tông, cánh gạt, trục vít, Root; động năng: ly tâm, dọc trục). Trình bày quy trình xử lý khí nén 3 giai đoạn: lọc thô, sấy khô (ngưng tụ làm lạnh, sấy bằng chất làm lạnh ở nhiệt độ đọng sương $2^\circ\text{C}$, sấy hấp thụ vật lý bằng $\text{SiO}_2$ điểm sương $-50^\circ\text{C}$, hấp thụ hóa học bằng $\text{NaCl}$) và lọc tinh qua cụm FRL (van lọc $5\text{--}70,\mu\text{m}$, van điều áp màng, van tra dầu nguyên lý Venturi).
  • Bài 3: Thiết bị phân phối và cơ cấu chấp hành (MĐ16-03): Cấu tạo, quy chuẩn lắp đặt bình trích chứa và mạng đường ống cố định/di động. Nguyên lý vận hành và công thức tính lực tác động của xy-lanh đơn ($F_z = A \cdot p_e - F_{lx} - F_{ms}$), xy-lanh kép có/không giảm chấn, xy-lanh màng hành trình ngắn ($\le 80\text{ mm}$), động cơ khí nén bánh răng và động cơ trục vít.
  • Bài 4: Các phần tử trong hệ thống điều khiển (MĐ16-04): Cấu trúc 5 tầng của mạch điều khiển (đưa tín hiệu, xử lý tín hiệu, điều khiển, cơ cấu chấp hành, đối tượng). Cấu tạo, ký hiệu và nguyên lý van đảo chiều ($2/2, 3/2, 4/2, 5/2, 5/3$), van điều chỉnh thời gian, van chân không, phần tử khuếch đại và chuyển đổi tín hiệu.
  • Bài 5: Cơ sở lý thuyết điều khiển bằng khí nén: Đại số logic Boole, các cổng logic AND, OR, NOT, YES, NAND, NOR và phương pháp biểu diễn mạch logic khí nén.
  • Bài 6: Thiết kế mạch điều khiển điện khí nén: Phương pháp lập sơ đồ chức năng (Grafcet/sơ đồ hành trình bước), kỹ thuật thiết kế mạch điều khiển theo nhịp, phương pháp tối ưu hóa mạch bằng biểu đồ Karnaugh và phân tích các sơ đồ ứng dụng trong sản xuất.

Kiến thức nền tảng được xây dựng

Giáo trình xây dựng hệ thống cơ sở khoa học dựa trên 3 trụ cột:

  1. Nhiệt động học và cơ học chất lưu: Xây dựng phương trình trạng thái khí tổng quát ($p_{abs} \cdot V = m \cdot R \cdot T$), tính toán công kỹ thuật $W_t$, năng lượng giãn nở và tổn thất thủy lực dựa trên hệ số ma sát $\lambda = 64/\text{Re}$ và hệ số cản cục bộ $\zeta$.
  2. Khoa học vật liệu và làm sạch môi chất: Cơ chế tách ẩm, điểm đọng sương và nguyên lý lọc ly tâm kết hợp màng xốp thêu kết.
  3. Toán học điều khiển logic: Ứng dụng tiên đề đại số Boole và ma trận Karnaugh để tối giản hóa tín hiệu điều khiển, triệt tiêu tín hiệu đảo trùng lặp trong mạch khí nén.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Tính toán thông số lưu lượng qua hệ số $k_v$, xác định sụt áp đường ống tương đương ($l'$), tính toán lực đẩy danh định của cơ cấu chấp hành và lựa chọn công suất máy nén khí phù hợp.
  • Kỹ năng phân tích: Đọc, phân tích và giải mã sơ đồ mạch điện khí nén phức tạp; chuẩn đoán xung đột tín hiệu trong các chu trình điều khiển tuần tự.
  • Kỹ năng thực hành chuyên môn: Đấu nối ống dẫn khí qua đầu nối nhanh in-let/out-let, hiệu chỉnh áp suất làm việc trên cụm điều áp, căn chỉnh lưu lượng qua van tiết lưu và vận hành trạm nén khí an toàn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình Điều khiển khí nén áp dụng phương pháp sư phạm kỹ thuật định hướng năng lực thực hành nghề nghiệp (Competency-Based Training). Nội dung mỗi bài học đều được cấu trúc thống nhất theo chu trình: Mục tiêu học tập $\rightarrow$ Cơ sở lý thuyết định lượng $\rightarrow$ Phân tích kết cấu thiết bị $\rightarrow$ Bài tập tính toán/thực hành xưởng.

Phương pháp giảng dạy trên lớp tập trung vào việc mô hình hóa các hiện tượng vật lý thông qua hình vẽ kỹ thuật cắt bổ chi tiết (như mặt cắt máy nén khí cánh gạt, cấu tạo nòng van đảo chiều, nguyên lý van tra dầu Venturi). Hệ thống bài tập được phân bổ đa dạng, bao gồm:

  • Bài tập giải tích: Tính toán lưu lượng khối lượng qua vòi phun theo hệ số lưu lượng $\alpha$ và hệ số giãn nở $\varepsilon$; tra cứu hệ số cản $\zeta_a, \zeta_d$ tại các góc rẽ nhánh $45^\circ, 60^\circ, 90^\circ, 120^\circ, 135^\circ$ theo tỷ lệ đường kính $d_{ia}/d_{iz}$ và tỷ lệ lưu lượng $q_{ma}/q_{mz}$.
  • Bài tập thực hành xưởng: Sau mỗi tiểu kết lý thuyết, giáo trình đưa ra bài tập trực tiếp như: "Vệ sinh và vận hành máy nén khí kiểu pít-tông", "Vệ sinh và vận hành máy nén khí kiểu cánh gạt/trục vít", "Vận hành hệ thống xử lý khí nén", "Đấu nối và vận hành cụm xy-lanh khí nén".

Về phương pháp đánh giá, tài liệu cung cấp khung tiêu chí kết hợp giữa kiểm tra kiến thức lý thuyết (tính toán thông số nhiệt động, tối giản hàm Boole) và đánh giá kỹ năng thực hành (đọc sơ đồ, đấu nối mạch điều khiển trên bàn thí nghiệm, phát hiện và xử lý sự cố rò rỉ khí). Để tự học hiệu quả, người học cần đối chiếu các biểu thức toán học với các bảng tra cứu thực nghiệm (Bảng 1.1 thành phần không khí, Bảng 1.3 hệ số cản ống uốn, Bảng 5.1 quy ước cửa nối van) và tự thực hiện quy trình thiết kế mạch từ khâu lập bảng trạng thái đến lắp ráp thực tế.

Điểm nổi bật và cập nhật (250-300 từ)

  • Chuẩn hóa quy ước kỹ thuật quốc tế: Giáo trình cập nhật đồng thời cả hai hệ thống tiêu chuẩn quốc tế trong việc định danh cổng nối của van đảo chiều: tiêu chuẩn ISO 5599 (sử dụng hệ chữ số: 1 là cửa nguồn, 2/4 là cửa làm việc, 3/5 là cửa xả, 12/14 là cửa điều khiển) và tiêu chuẩn ISO 1219 (sử dụng hệ chữ cái: P là nguồn, A/B là cửa làm việc, R/S là xả, X/Y là điều khiển). Điều này giúp người học tiếp cận trực tiếp với các tài liệu kỹ thuật của các hãng sản xuất thiết bị công nghiệp quốc tế.
  • Hệ thống hóa số liệu thực nghiệm: Khác với các tài liệu thuần mô tả định tính, giáo trình tích hợp các bảng thông số thực nghiệm chi tiết về cơ học chất khí: số liệu tổn thất áp suất theo số Reynolds ($\text{Re} < 2230$), bảng tra hệ số cản khi phân dòng và hợp dòng tại các góc nối ống khác nhau, công thức xác định hệ số lưu lượng $k_v$ chuẩn xác cho van công nghiệp.
  • Chuyển tiếp công nghệ từ khí nén sang điện khí nén (Electro-pneumatics): Giáo trình vạch rõ sự chuyển dịch công nghệ từ điều khiển logic khí nén thuần túy sang tích hợp điều khiển điện - điện tử. Việc ứng dụng relay, cảm biến hành trình, van điện từ (Solenoid valve) kết hợp phương pháp biểu đồ Karnaugh cho phép người học thiết kế được các hệ thống tự động hóa linh hoạt, thích ứng với môi trường công nghiệp hiện đại.
  • Gắn kết thực tiễn sản xuất: Các ví dụ và bài tập ứng dụng trong giáo trình phản ánh chính xác các bài toán công nghệ thực tế: cơ cấu kẹp phôi gia công gỗ, máy dập tán đinh, hệ thống cửa mở tự động, thiết bị nâng chuyển và hệ thống phanh khí nén an toàn trong giao thông vận tải.

Đối tượng sử dụng giáo trình (200-250 từ)

Giáo trình Điều khiển khí nén được thiết kế cho các nhóm đối tượng cụ thể trong hệ thống đào tạo kỹ thuật và sản xuất công nghiệp:

  • Sinh viên và học sinh kỹ thuật:
    • Học sinh, sinh viên theo học trình độ Trung cấp, Cao đẳng và Đại học các chuyên ngành: Điện công nghiệp, Tự động hóa công nghiệp, Cơ điện tử, Kỹ thuật Cơ khí và Kỹ thuật Giao thông Vận tải.
    • Yêu cầu kiến thức tiên quyết (Prerequisites): Người học cần hoàn thành các môn học cơ sở kỹ thuật trước đó gồm: An toàn lao động, Vật liệu điện, Đo lường điện và Mạch điện.
  • Giảng viên và cán bộ giảng dạy:
    • Sử dụng làm giáo trình khung để biên soạn bài giảng lý thuyết chuyên ngành và đề cương bài tập thực hành phòng thí nghiệm cho mô đun MĐ16.
    • Khai thác hệ thống hình vẽ mặt cắt thiết bị, sơ đồ nguyên lý van và các biểu thức tính toán nhiệt động lực học phục vụ xây dựng ngân hàng câu hỏi kiểm tra, đánh giá.
  • Kỹ thuật viên và kỹ sư nhà máy:
    • Tài liệu tra cứu quy chuẩn trong việc tính toán thiết kế trạm nguồn máy nén khí, xác định kích thước bình trích chứa, tính sụt áp mạng lưới đường ống cấp khí trong nhà xưởng và quy trình bảo dưỡng các cụm phần tử FRL.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình phù hợp với học sinh, sinh viên ngành Điện công nghiệp, Tự động hóa, Cơ điện tử tại các trường trung cấp, cao đẳng, đại học kỹ thuật, cũng như kỹ thuật viên vận hành hệ thống khí nén tại các nhà xưởng sản xuất.

2. Cần kiến thức nền tảng nào trước khi học giáo trình này?

Người học cần nắm vững kiến thức từ các môn học tiên quyết bao gồm: An toàn lao động, Vật liệu điện, Đo lường điện, Mạch điện cơ bản và các nguyên lý toán học - vật lý đại cương (nhiệt động học, đại số logic).

3. Điểm khác biệt của giáo trình so với các tài liệu khác là gì?

Tài liệu cung cấp các công thức tính toán giải tích chi tiết về nhiệt động học khí nén (công đoạn nhiệt, tổn thất sụt áp, lưu lượng qua khe hở), tích hợp chuẩn quốc tế ISO 5599/ISO 1219 và kết nối trực tiếp giữa lý thuyết điều khiển logic với kỹ thuật thiết kế mạch điện khí nén theo nhịp và biểu đồ Karnaugh.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên kết hợp giải các bài tập tính toán định lượng ở Bài 1 và Bài 2, phân tích sơ đồ nguyên lý hoạt động của các loại van ở Bài 4, sau đó tự thiết kế sơ đồ mạch điều khiển ứng dụng ở Bài 6 bằng cách vẽ sơ đồ chức năng quá trình trước khi tiến hành tối giản mạch logic.

5. Có tài liệu bổ trợ nào kèm theo giáo trình không?

Giáo trình đi kèm danh mục tài liệu tham khảo chuyên ngành (trang 131), các bảng tra cứu thông số hệ số cản dòng khí, sơ đồ ký hiệu tiêu chuẩn công nghiệp và hệ thống bài tập thực hành vận hành thiết bị tại xưởng.

Kết luận (150 từ)

Giáo trình Điều khiển khí nén (MĐ16) là một công trình học thuật có tính cấu trúc và chuẩn mực kỹ thuật cao, đáp ứng đầy đủ yêu cầu đào tạo lý thuyết và rèn luyện kỹ năng thực hành cho ngành Điện công nghiệp và các ngành kỹ thuật liên quan. Giá trị cốt lõi của tài liệu nằm ở việc kết hợp chặt chẽ giữa cơ sở cơ học lưu chất, nguyên lý vận hành thiết bị khí nén và phương pháp toán học trong thiết kế mạch tự động hóa.

Lộ trình học tập được thiết lập khoa học theo hướng: tiếp thu nền tảng nhiệt động học khí nén $\rightarrow$ làm chủ thiết bị trạm nguồn, xử lý và phân phối $\rightarrow$ phân tích phần tử điều khiển $\rightarrow$ tổng hợp thiết kế mạch điều khiển điện khí nén phức hợp. Để mở rộng chuyên môn, người học có thể tham khảo thêm các tài liệu về bộ điều khiển lập trình PLC, cảm biến công nghiệp và các giáo trình tự động hóa tích hợp khí nén nâng cao.
