TỔNG QUAN HỌC THUẬT: GIÁO TRÌNH BÌNH SAI TRẮC ĐỊA

Tổng quan về giáo trình

Giáo trình thuộc khối kiến thức cơ sở ngành chuyên nghiệp trong chương trình đào tạo Kỹ sư Kỹ thuật Trắc địa – Bản đồ bậc đại học và học viên cao học chuyên ngành. Môn học giữ vai trò cầu nối giữa toán học đại cương (đại số tuyến tính, lý thuyết xác suất) với các phân ngành trắc địa ứng dụng như trắc địa công trình, trắc địa cao cấp và địa tin học.

Mục tiêu học tập của giáo trình nhằm trang bị cho người học phương pháp luận xử lý số liệu đo đạc dựa trên nguyên lý số bình phương nhỏ nhất ($[pvv] = \min$). Sau khi hoàn thành học phần, người học có năng lực:

  • Xác định chính xác số lượng và thành lập các hệ phương trình điều kiện hình học độc lập tuyến tính trong mạng lưới trắc địa.
  • Ứng dụng hàm Lagrange và đại số ma trận để thiết lập và giải hệ phương trình chuẩn số liên hệ ($NK + W = 0$).
  • Xác định số hiệu chỉnh tối ưu ($v_i$) cho các trị đo nhằm tìm ra giá trị xác suất nhất của các đại lượng hình học.
  • Đánh giá độ chính xác kết quả đo thông qua sai số trung phương trọng số đơn vị ($\mu$) và sai số trung phương của các hàm đại lượng sau bình sai ($m_F$).

Cấu trúc giáo trình được phát triển theo tiến trình chặt chẽ: từ cơ sở lý thuyết toán học (Chương 1: Nguyên lý bình phương nhỏ nhất), chuyển tiếp sang phương pháp luận bình sai cổ điển và kiểm định hình học (Chương 2: Bình sai điều kiện), tiến tới các phương pháp đại số tuyến tính phục vụ tính toán tự động hóa (Chương 3: Phương pháp ma trận và bình sai gián tiếp).

Điểm đặc trưng của giáo trình là sự kết hợp giữa mô hình giải tích giải phương trình tuyến tính (sơ đồ Gauss – Doolittle, khai triển chuỗi Taylor, đạo hàm riêng vi phân logarit) với các cấu trúc ma trận chuẩn hóa ($N = B P^{-1} B^T$), giúp người học nắm bắt bản chất toán học của trị đo thừa ($r = n - t$) và sai số khép ($W$).

Nội dung kiến thức cốt lõi

flowchart TD
    A["Số liệu đo thô (n) & Số liệu gốc (p*)"] --> B["Xác định trị đo thừa: r = n - t"]
    B --> C["Lập hệ PT điều kiện số hiệu chỉnh: BV + W = 0"]
    C --> D["Cực trị hàm Lagrange: F = [pvv] - 2Kᵀ(BV + W) = min"]
    D --> E["Hệ PT chuẩn số liên hệ: NK + W = 0 (N = BP⁻¹Bᵀ)"]
    E --> F["Giải tìm nghiệm K và tính số hiệu chỉnh V = P⁻¹BᵀK"]
    F --> G["Đánh giá độ chính xác: Sai số đơn vị vị trí μ & Hàm trọng số mF = μ√Q_FF"]
    G --> H["Tính trị bình sai đại lượng đo L' = L + v và tọa độ/độ cao mốc"]

Các chương và chủ đề chính

  • Chủ đề 1: Cơ sở lý thuyết bình sai điều kiện và bài toán cực trị có điều kiện: Khảo sát bản chất của trị đo thừa trong mạng lưới trắc địa ($r = n - t$). Phân tích hàm Lagrange $F = [pvv] - 2K^T(BV + W) = \min$ với $K$ là vector số liên hệ ($K_j = -\lambda_j / 2$). Suy dẫn hệ phương trình chuẩn $NK + W = 0$ và vector số hiệu chỉnh $V = P^{-1}B^T K = -P^{-1}B^T N^{-1}W$.
  • Chủ đề 2: Phương pháp xác định lượng đo thừa trong các dạng mạng lưới: Thiết lập công thức tính số phương trình điều kiện độc lập ($r = n - t$) cho các dạng lưới có đủ số liệu gốc:
    • Lưới độ cao: $t = p - p^* \implies r = n - (p - p^)$ (với $p^$ là số mốc gốc đã biết độ cao).
    • Lưới mặt bằng (tam giác, đường chuyền): $t = 2(p - p^) \implies r = n - 2(p - p^)$ (mỗi điểm mới cần 2 tọa độ $x, y$).
    • Lưới GPS không gian 3 chiều: $t = 3(p - p^) \implies r = n - 3(p - p^)$ (mỗi vector baseline gồm 3 trị đo gia số tọa độ $\Delta X, \Delta Y, \Delta Z$).
  • Chủ đề 3: Phân loại và thành lập hệ phương trình điều kiện chuyên biệt:
    • Lưới độ cao: Điều kiện khép vòng ($\sum v_i + w = 0$) và điều kiện khép tuyến giữa hai điểm gốc ($\sum v_i + w = 0$, trong đó $w = \sum h_i - (H_C - H_Đ)$).
    • Lưới tam giác đo góc: Điều kiện hình ($r_h = 1 + l_1 - p_1$), điều kiện vòng/góc đầy ($r_v = n - (l + l_1) + p_1$ [7]), điều kiện góc phương vị, điều kiện cực ($r_c = l - 2p + 3$), điều kiện chiều dài cạnh ($r_{\text{cạnh}} = b - 1$ với $b \ge 2$), và điều kiện tọa độ ($x, y$).
    • Lưới đường chuyền đa giác: Thành lập hệ phương trình điều kiện phương vị và điều kiện tọa độ cho đường chuyền phù hợp nối giữa hai cặp điểm khởi tính.
    • Lưới GPS: Điều kiện khép vector tọa độ không gian ($\sum v_{Xi} + W_X = 0; \sum v_{Yi} + W_Y = 0; \sum v_{Zi} + W_Z = 0$) gắn với ma trận phương sai – hiệp phương sai.
  • Chủ đề 4: Thuật toán giải hệ phương trình chuẩn số liên hệ: Khử dần ẩn số theo thuật toán Gauss trên sơ đồ Gauss – Doolittle qua các dòng khử $E_1, E_2, \dots, E_{r-1}$ và phương pháp nghịch đảo ma trận đối xứng $K = -N^{-1}W$.
  • Chủ đề 5: Lý thuyết đánh giá độ chính xác và hàm trọng số: Chứng minh đẳng thức $[p\Delta v] = 0$ làm cơ sở xác định sai số trung phương trọng số đơn vị $\mu = \sqrt{\frac{[pvv]}{n-t}}$. Thiết lập vector trọng số hàm $f^T$ để tính trọng số đảo $Q_{FF} = f^T P^{-1} f - (B P^{-1} f)^T N^{-1} (B P^{-1} f)$ và sai số trung phương $m_F = \mu \sqrt{Q_{FF}}$ cho các yếu tố phương vị, chiều dài cạnh và tọa độ điểm yếu nhất.
Dạng mạng lưới Trị đo cơ bản ($n$) Trị đo cần thiết ($t$) Số trị đo thừa ($r$) Dạng phương trình điều kiện xuất hiện
Lưới độ cao Chênh cao đoạn đo ($h_i$) $p - p^*$ $n - (p - p^*)$ Khép vòng thủy chuẩn, khép tuyến giữa 2 điểm gốc
Lưới tam giác đo góc Góc ngang ($\beta_i$) $2(p - p^*)$ $n - 2(p - p^*)$ Điều kiện hình, điều kiện vòng, cực, phương vị, cạnh, tọa độ
Lưới đường chuyền Góc ngoặt ($\beta_i$), Cạnh ($S_i$) $2(p - p^*)$ $n - 2(p - p^*)$ Điều kiện phương vị, 2 điều kiện tọa độ ($x, y$)
Lưới vệ tinh GPS Vector cạnh ($\Delta X, \Delta Y, \Delta Z$) $3(p - p^*)$ $n - 3(p - p^*)$ Khép đa giác không gian 3D, khép giữa 2 mốc khởi tính

Kiến thức nền tảng được xây dựng

  • Lý thuyết sai số ngẫu nhiên và phép vi phân: Khai triển chuỗi Taylor để tuyến tính hóa các hàm phi tuyến (hàm sin trong điều kiện cực và điều kiện chiều dài cạnh, hàm lượng giác trong điều kiện tọa độ).
  • Nguyên lý số bình phương nhỏ nhất (Least Squares Principle): Khảo sát bài toán cực trị có điều kiện thông qua nhân tử Lagrange, chuyển đổi hệ phương trình có vô số nghiệm ($BV + W = 0$ với $r < n$) về một nghiệm xác suất duy nhất thỏa mãn $[pvv] = \min$.
  • Cấu trúc đại số tuyến tính trong trắc địa: Biểu diễn ma trận trọng số $P$, ma trận hệ số phương trình điều kiện $B$, ma trận hệ số phương trình chuẩn đối xứng $N$, và vector số hạng tự do $W$.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật: Thành lập ma trận hệ số $B$, vector sai số khép $W$, lập bảng tính sơ đồ Gauss hoặc tính ma trận nghịch đảo $N^{-1}$ để tìm nghiệm vector $K$ và vector số hiệu chỉnh $V$.
  • Kỹ năng phân tích: Lựa chọn phương án lập phương trình điều kiện độc lập tối ưu (chọn chuỗi tam giác có số lượng ít nhất, chọn đường tính chuyền ngắn nhất trong mạng lưới tam giác và lưới độ cao).
  • Năng lực thực hành: Kiểm tra tính đúng đắn của kết quả bình sai bằng cách thay ngược trị bình sai ($L_i' = L_i + v_i$) vào phương trình điều kiện; đánh giá độ chính xác vị trí mốc khống chế trước khi đưa vào sử dụng thực địa.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp sư phạm diễn dịch kết hợp trực quan hóa hình học. Các định lý toán học trừu tượng được dẫn dắt từ ví dụ hình học cơ bản (tam giác phẳng 3 góc đo tại Hình 2.1) trước khi khái quát hóa thành dạng ma trận tổng quát $BV + W = 0$.

graph LR
    Step1["Bước 1: Lập PT điều kiện BV + W = 0 & Hàm f"] --> Step2["Bước 2: Lập PT chuẩn N = BP⁻¹Bᵀ"]
    Step2 --> Step3["Bước 3: Giải hệ chuẩn tìm K & Q_FF"]
    Step3 --> Step4["Bước 4: Tính số hiệu chỉnh V = P⁻¹BᵀK"]
    Step4 --> Step5["Bước 5: Đánh giá độ chính xác μ, mF"]
    Step5 --> Step6["Bước 6: Tính trị bình sai L' = L + V"]

Cấu trúc bài tập và ví dụ thực hành

Nội dung lý thuyết đi kèm hệ thống ví dụ số trị hoàn chỉnh, trải rộng trên nhiều cấu trúc hình học:

  • Ví dụ lưới độ cao 5 đoạn đo, 6 đoạn đo và 7 đoạn đo (Hình 2.2, 2.3, 2.4, 2.17, 2.18) minh họa các phương án chọn đường tính chuyền và lập bảng ma trận hệ số (Bảng 2.3 đến Bảng 2.8).
  • Ví dụ lưới tứ giác trắc địa (Hình 2.6, 2.12), lưới đa giác trung tâm (Hình 2.8, 2.11), và chuỗi tam giác (Hình 2.9, 2.10, 2.14) minh họa phương pháp tuyến tính hóa điều kiện cực bằng đạo hàm $\text{cotg}$ hoặc hàm logarit cơ số 10 ($M = \lg e \approx 0.43429$).
  • Bài tập tổng hợp (Hình 2.15) yêu cầu xác định đầy đủ 7 phương trình điều kiện độc lập ($r = 4 \text{ hình} + 1 \text{ cực} + 1 \text{ góc cố định} + 1 \text{ cạnh cố định}$) và giải tích đánh giá sai số vị trí điểm.

Phương pháp đánh giá và hướng dẫn tự học

Việc đánh giá kết quả học tập căn cứ vào:

  • Khả năng tính đúng số lượng trị đo thừa $r = n - t$ và viết đúng các phương trình điều kiện độc lập không suy biến ($\det(N) \neq 0$).
  • Kỹ năng tính toán sai số khép $W$ và giải ma trận phương trình chuẩn.
  • Mức độ chuẩn xác khi tính toán sai số trung phương của hàm trọng số ($m_F$).

Người học được hướng dẫn tự học theo quy trình 6 bước chuẩn mực tại tiết 2.5.1, đối chiếu các bước giải qua bảng mẫu khử Gauss và bảng ma trận nghịch đảo.

Điểm nổi bật và cập nhật

Cập nhật cấu trúc nội dung học thuật

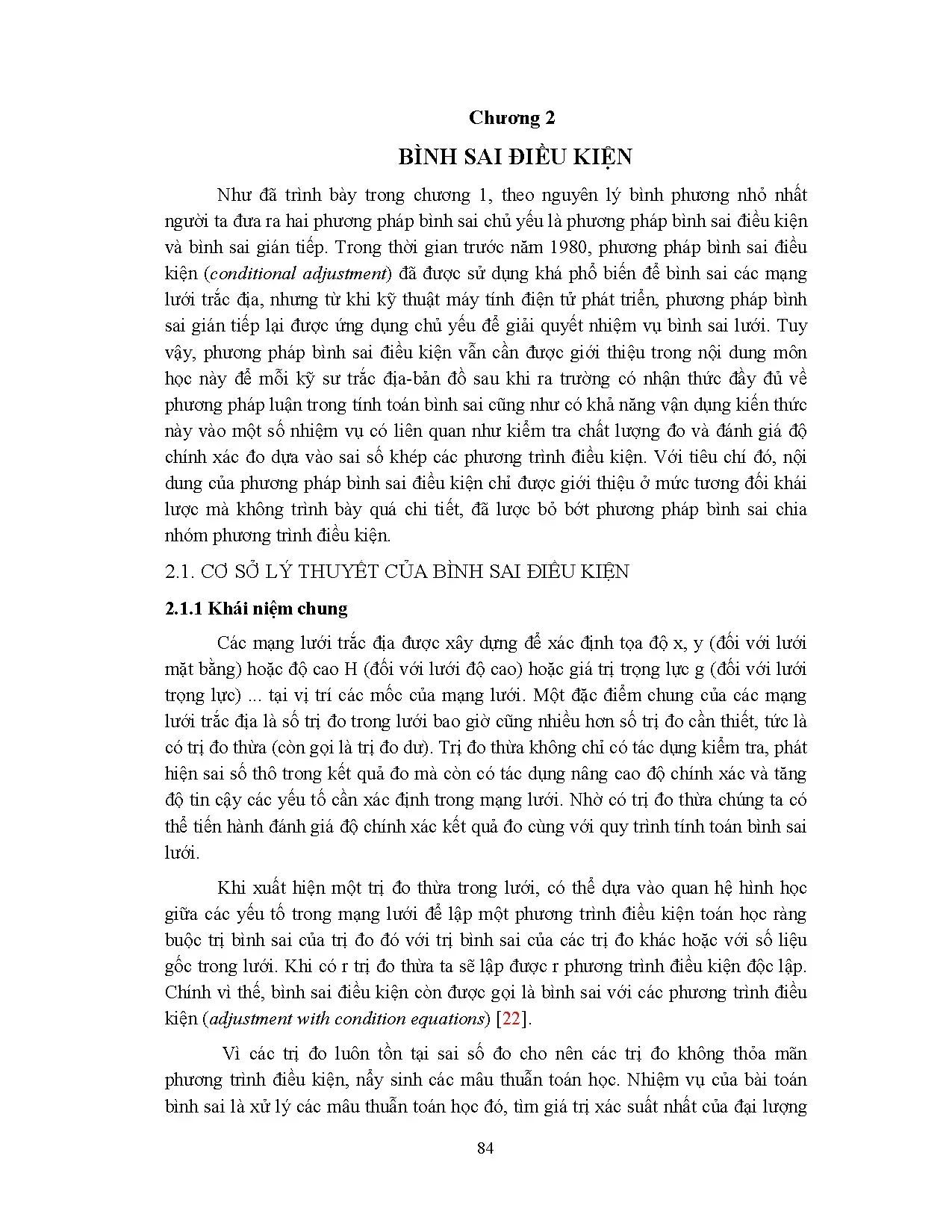

Giáo trình ghi nhận sự dịch chuyển phương pháp luận trong lịch sử ngành trắc địa: trước năm 1980, phương pháp bình sai điều kiện giữ vai trò chủ đạo; từ sau khi máy tính điện tử phát triển, bình sai gián tiếp trở thành công cụ tính toán chính. Do đó, giáo trình đã lược bỏ phần kỹ thuật bình sai chia nhóm phương trình điều kiện nhằm giảm tải khối lượng tính toán thủ công phức tạp, định hình phương pháp bình sai điều kiện thành công cụ phương pháp luận để kiểm định chất lượng số liệu đo và đánh giá sai số khép.

Tích hợp công nghệ định vị vệ tinh

Bên cạnh các mạng lưới đo góc – đo cạnh truyền thống, giáo trình tích hợp mô hình xử lý dữ liệu lưới GPS/GNSS:

  • Trị đo vector baseline không gian 3 chiều $(\Delta X, \Delta Y, \Delta Z)$ trong hệ tọa độ địa tâm WGS-84.
  • Mô hình hóa phương trình điều kiện khép đa giác không gian và điều kiện khép giữa các điểm khởi tính.
  • Xử lý ma trận trọng số $P$ xuất phát từ ma trận phương sai – hiệp phương sai của các vector cạnh tương quan.

Đối tượng sử dụng giáo trình

  • Sinh viên chuyên ngành: Sinh viên năm thứ hai và năm thứ ba theo học các chương trình Kỹ thuật Trắc địa – Bản đồ, Kỹ thuật Địa không gian (Geomatics), Địa tin học, Quản lý đất đai, Kỹ thuật Công trình Xây dựng và Công trình Giao thông.
  • Yêu cầu kiến thức tiên quyết (Prerequisites):
    • Đại số tuyến tính: Phép toán ma trận, định thức ma trận, giải hệ phương trình đại số tuyến tính, ma trận nghịch đảo.
    • Giải tích toán học: Đạo hàm riêng, cực trị hàm nhiều biến, khai triển chuỗi Taylor.
    • Kiến thức nền tảng: Trắc địa đại cương (đo góc, đo cạnh, đo chênh cao thủy chuẩn) và Lý thuyết sai số số liệu trắc địa (Chương 1).
  • Giảng viên và nghiên cứu sinh: Sử dụng làm tài liệu khung để biên soạn bài giảng lý thuyết, thiết kế bài tập lớn môn học, xây dựng đồ án bình sai trắc địa và tra cứu thuật toán xây dựng phần mềm xử lý dữ liệu trắc địa.

Câu hỏi thường gặp

1. Giáo trình này phù hợp với đối tượng nào?

Tài liệu phục vụ sinh viên đại học, học viên cao học chuyên ngành Kỹ thuật Trắc địa – Bản đồ, cùng các kỹ sư trắc địa công trình cần nắm vững bản chất toán học của việc xử lý sai số và kiểm định chất lượng mạng lưới khống chế.

2. Cần chuẩn bị kiến thức nền nào trước khi tiếp cận giáo trình?

Người học cần hoàn thành học phần Toán cao cấp (Đại số tuyến tính, Giải tích hàm nhiều biến), Trắc địa đại cương và nắm vững nguyên lý bình phương nhỏ nhất đã được chứng minh tại Chương 1 (tiết 1.8).

3. Điểm khác biệt cơ bản giữa phương pháp bình sai điều kiện và bình sai gián tiếp là gì?

Bình sai điều kiện khử trị đo thừa thông qua hệ phương trình điều kiện toán học ràng buộc giữa các trị đo ($BV + W = 0$) với số ẩn số là số liên hệ $r = n - t$; trong khi bình sai gián tiếp chọn trực tiếp tọa độ hoặc độ cao của các điểm mới làm ẩn số ($t$), giúp việc lập trình ma trận trên máy tính có tính quy chuẩn cao hơn.

4. Phương pháp nào giúp tự học và làm bài tập bình sai điều kiện hiệu quả?

Người học cần thực hiện tuần tự theo quy trình 6 bước tại tiết 2.5.1: xác định đúng số đo thừa $r$, phân loại đủ các điều kiện hình học độc lập ($r_h, r_v, r_c, r_{\text{cạnh}}, r_{\text{tọa độ}}$), lập bảng ma trận hệ số và kiểm tra lại kết quả sau bình sai bằng cách thế ngược $L_i' = L_i + v_i$ vào phương trình điều kiện gốc.

5. Tài liệu tham khảo và công cụ hỗ trợ nào được đề cập trong giáo trình?

Giáo trình trích dẫn các tài liệu chuyên khảo về phương pháp bình sai điều kiện (như tài liệu [7], [22]). Người học có thể sử dụng các bảng tính hoặc phần mềm toán học (MATLAB, Python) để lập trình giải ma trận $N = B P^{-1} B^T$ và kiểm chứng nghiệm số liên hệ $K$.

Kết luận

Giáo trình cung cấp hệ thống lý thuyết chuẩn mực về phương pháp bình sai điều kiện, xây dựng nền tảng phương pháp luận xử lý số liệu đo đạc trắc địa dựa trên nguyên lý số bình phương nhỏ nhất. Cấu trúc nội dung giúp người học làm chủ các công cụ giải tích và đại số tuyến tính từ khâu thiết lập phương trình điều kiện đến đánh giá độ chính xác sai số vị trí điểm.

Lộ trình học tập đề xuất:

  1. Nắm vững nguyên lý bình phương nhỏ nhất và lý thuyết sai số (Chương 1).
  2. Làm chủ kỹ thuật thành lập phương trình điều kiện, giải hệ phương trình chuẩn và đánh giá độ chính xác (Chương 2).
  3. Phát triển tiếp cận phương pháp ma trận nghịch đảo và phương pháp bình sai gián tiếp (Chương 3).
