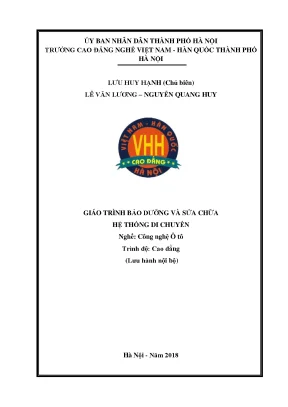

TÀI LIỆU MÔ TẢ HỌC THUẬT: GIÁO TRÌNH BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG DI CHUYỂN

Tổng quan về giáo trình

Giáo trình Bảo dưỡng và Sửa chữa Hệ thống Di chuyển là tài liệu đào tạo chuyên môn nghề thuộc nghề Công nghệ Ô tô ở trình độ Cao đẳng, do Trường Cao đẳng nghề Việt Nam - Hàn Quốc Thành phố Hà Nội (thuộc Ủy ban Nhân dân Thành phố Hà Nội) ban hành năm 2018. Tài liệu do Lưu Huy Hạnh làm Chủ biên, cùng các tác giả Lê Văn Lương và Nguyễn Quang Huy biên soạn theo chương trình khung của Tổng cục Dạy nghề.

+-----------------------------------------------------------------------+
| THÔNG TIN HÀNH CHÍNH & PHÂN PHỔI THỜI LƯỢNG MÔ ĐUN MĐ 31              |
+-----------------------------------------------------------------------+
| • Mã số mô đun   : MĐ 31                                              |
| • Thời lượng     : 60 giờ tổng thể                                    |
|   - Lý thuyết    : 15 giờ (25,0%)                                     |
|   - Thực hành    : 43 giờ (71,7% bao gồm thí nghiệm, thảo luận, tập)  |
|   - Kiểm tra     : 02 giờ (03,3%)                                     |
| • Vị trí tiên quyết: Sau MH 07 đến MH 16 và các mô đun MĐ 17 - MĐ 20   |
| • Tính chất      : Mô đun chuyên môn nghề bắt buộc                     |
+-----------------------------------------------------------------------+

Về mặt vị trí trong chương trình đào tạo, mô đun MĐ 31 được bố trí giảng dạy sau khi người học đã hoàn thành khối kiến thức cơ sở và chuyên môn tiền đề từ môn học MH 07 đến MH 16, cùng các mô đun thực hành từ MĐ 17 đến MĐ 20.

Mục tiêu học tập (learning outcomes) của giáo trình xác định cụ thể:

  • Kiến thức: Trình bày đầy đủ nhiệm vụ, yêu cầu, phân loại, cấu tạo và nguyên lý hoạt động của các bộ phận trong hệ thống treo, khung xe và thân vỏ xe ô tô; phân tích chính xác hiện tượng và nguyên nhân sai hỏng; nắm vững phương pháp kiểm tra, bảo dưỡng và sửa chữa.
  • Kỹ năng: Tháo lắp, kiểm tra, bảo dưỡng và sửa chữa các chi tiết, cụm chi tiết của hệ thống treo và khung vỏ xe theo đúng quy trình, tiêu chuẩn kỹ thuật; sử dụng chính xác các trang thiết bị và dụng cụ đo kiểm cơ khí chuyên dụng.
  • Năng lực thực hiện: Chấp hành nghiêm ngặt quy trình công nghệ, nội quy an toàn lao động và rèn luyện tính cẩn thận, chính xác trong thao tác nghề.

Cấu trúc giáo trình tiếp cận theo mô hình đào tạo nghề định hướng năng lực thực hành với 4 bài học chuyên biệt, phân bổ tỷ trọng thực hành xưởng chiếm 71,7% tổng thời lượng. Điểm đặc trưng của tài liệu là sự kết hợp giữa lý thuyết động lực học dao động cơ khí với hướng dẫn quy trình thực nghiệm tháo lắp từng bước, kèm các thông số định lượng kỹ thuật rõ ràng.

Nội dung kiến thức cốt lõi

                             KẾT CẤU CHƯƠNG TRÌNH MÔ ĐUN MĐ 31
                                     (Tổng số: 60 giờ)

Các chương/chủ đề chính

Nội dung mô đun được triển khai tuần tự qua 4 bài học có tính liên kết chặt chẽ theo logic kỹ thuật:

1. Bài 1: Hệ thống treo trên ô tô (11 giờ: 6 giờ Lý thuyết, 5 giờ Thực hành)

Tập trung làm rõ khái niệm khối lượng được treo (thân xe) và khối lượng không được treo (bánh xe, dầm cầu). Phân tích 4 dạng dao động của thân xe:

  • Sự lắc dọc (pitching): Dao động lên - xuống quanh trọng tâm dọc khi xe qua gờ giảm tốc hoặc đường mấp mô.
  • Sự lắc ngang (rolling): Thân xe nghiêng theo phương ngang khi quay vòng dưới tác dụng của lực ly tâm.
  • Sự nhún (bouncing): Chuyển động tịnh tiến lên xuống của toàn bộ thân xe khi di chuyển ở tốc độ cao trên mặt đường gợn sóng.
  • Sự xoay đứng (yawing): Chuyển động xoay của đường tâm dọc xe quanh trục thẳng đứng đi qua trọng tâm.

Bài học phân tích 4 nhóm bộ phận chính:

  • Bộ phận đàn hồi: Nhíp lá (ma sát liên lá, nhíp phụ), lò xo trụ (lò xo phi tuyến tính có bước thay đổi), lò xo thanh xoắn, lò xo cao su, lò xo không khí.
  • Bộ phận giảm chấn: Giảm chấn thủy lực ống đơn (nạp khí nitơ cao áp $20 - 30\text{ kgf/cm}^2$, có piston tự do) và ống kép (nạp khí áp suất thấp $3 - 6\text{ kgf/cm}^2$ để triệt tiêu hiện tượng xâm thực - cavitation và tạo bọt - aeration).
  • Bộ phận dẫn hướng: Thanh ổn định chữ U kết hợp khớp nối cao su.
  • Các hệ thống treo điển hình: Treo độc lập (McPherson với kết cấu đặt lệch lò xo để khử lực uốn ngang cần piston; kiểu hình thang chạc kép với đòn trên ngắn hơn đòn dưới nhằm kiểm soát góc Camber âm khi nhún; kiểu chạc xiên); treo phụ thuộc (đòn kéo có dầm xoắn, nhíp song song, đòn dẫn - đòn kéo có giằng ngang trên xe Toyota Land Cruiser, kiểu 4 thanh liên kết).

2. Bài 2: Bảo dưỡng hệ thống treo (14 giờ: 3 giờ Lý thuyết, 10 giờ Thực hành, 1 giờ Kiểm tra)

Nhận diện các hiện tượng hư hỏng: phát sinh tiếng ồn, rung giật khi khởi hành hoặc chạy tốc độ cao. Trình bày quy trình tháo rời cụm nhíp trước xe tải (xịt rỉ sét bu lông quang nhíp, tháo đai ốc chữ U, khoan đinh tán ri-vê tháo thanh kẹp, ép miếng lót cao su), kiểm tra độ mòn cơ học của chốt nhíp và bạc nhíp (tiêu chuẩn mài mòn cho phép $\le 0,5\text{ mm}$), kiểm tra độ mòn piston và xy lanh giảm chấn, quy trình tra mỡ bôi trơn và siết lực bu-lông theo thông số nhà sản xuất.

3. Bài 3: Sửa chữa hệ thống treo (18 giờ: 3 giờ Lý thuyết, 15 giờ Thực hành)

Phương pháp sửa chữa và thay thế các chi tiết dẫn hướng, thanh đòn liên kết bị nứt, cong; xử lý hư hỏng khớp cầu, chốt xoay và khắc phục sự cố giảm chấn bị mất tác dụng thủy lực.

4. Bài 4: Bảo dưỡng và sửa chữa khung xe, thân vỏ xe (17 giờ: 3 giờ Lý thuyết, 13 giờ Thực hành, 1 giờ Kiểm tra)

Nhiệm vụ, yêu cầu và phân loại kết cấu khung xe (khung rời - body-on-frame, khung liền vỏ - unibody); quy trình kiểm tra sai lệch kích thước hình học thân vỏ, phương pháp nắn chỉnh biến dạng và kỹ thuật bảo dưỡng phục hồi thân vỏ.

Kiến thức nền tảng được xây dựng

                                  KIẾN THỨC NỀN TẢNG
  1. Lý thuyết động lực học dao động: Mối quan hệ giữa tỷ số khối lượng được treo / khối lượng không được treo đối với độ êm dịu chuyển động; bản chất các chuyển động tự do của ô tô trên đường không bằng phẳng.
  2. Nguyên lý đàn hồi và sức bền vật liệu: Khái niệm giới hạn đàn hồi, biến dạng dẻo; công thức tính độ cứng lò xo: $$k = \frac{w}{a}$$ (trong đó $w$ là tải trọng tác dụng, $a$ là khoảng biến dạng); đặc tính của lò xo phi tuyến tính và sự tiêu hao năng lượng qua ma sát giữa các lá nhíp.
  3. Nguyên lý thủy lực học trong giảm chấn: Sự biến đổi cơ năng dao động thành nhiệt năng thông qua sức cản thủy lực khi dầu giảm chấn bị ép qua các tiết diện lỗ nhỏ của van piston và van đáy ở các dải tốc độ dịch chuyển khác nhau.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác tháo dỡ, lắp ráp các cụm treo độc lập và phụ thuộc; sử dụng thành thạo máy ép thủy lực, máy khoan phá đinh tán ri-vê, thiết bị bơm mỡ bôi trơn áp lực; thực hiện đúng quy chuẩn siết lực bu lông chữ U, quang nhíp và chốt hãm.
  • Kỹ năng đo kiểm và phân tích (Analytical skills): Sử dụng các dụng cụ đo lường cơ khí chính xác gồm thước cặp, panme và đồng hồ so để xác định độ mòn, độ côn, độ ô-van của bạc nhíp và chốt nhíp (đối chiếu chuẩn sai số $0,5\text{ mm}$); chẩn đoán nguyên nhân gây ồn, rung giật, xô lệch cầu xe dựa trên triệu chứng vận hành thực tế.
  • Năng lực thực hành nghề nghiệp (Practical competencies): Tuân thủ quy trình an toàn lao động xưởng cơ khí (kê chèn bánh xe, sử dụng kích con đội kết hợp giá đỡ an toàn chữ A); lập bảng quy trình công nghệ bảo dưỡng định kỳ hệ thống di chuyển theo tiêu chuẩn xưởng sửa chữa.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp đào tạo tích hợp (kết hợp bài giảng lý thuyết chuyên ngành với bài tập thực hành xưởng theo tỷ lệ 1:3). Quá trình giảng dạy tuân thủ cấu trúc sư phạm kỹ thuật:

  • Tiếp cận sư phạm (Pedagogical approach): Giảng viên giải thích nguyên lý và cấu tạo thông qua sơ đồ hình học, sau đó thị phạm trực tiếp trên cụm chi tiết; người học chia nhóm thực hiện các bước tháo lắp, đo đạc và bảo dưỡng độc lập dưới sự giám sát an toàn.
  • Bài tập và tình huống kỹ thuật (Case studies): Phân tích các trường hợp sai hỏng thực tế như: xe bị xệ một bên do gãy lá nhíp chính; tiếng kêu lạch cạch ở cụm treo McPherson do hỏng đệm cao su đầu giảm chấn; hiện tượng xe rung lắc mạnh khi phanh do lỏng bu-lông quang nhíp hoặc mòn khớp liên kết.
  • Thực hành xưởng (Practical exercises): Tháo rã cụm lá nhíp trước xe tải; đo kiểm độ mòn chốt nhíp bằng thước cặp/panme; kiểm tra hành trình nén và giãn của giảm xóc thủy lực bằng tay; bảo dưỡng thay dầu giảm xóc; tán đinh ri-vê thanh kẹp nhíp bằng máy ép chuyên dụng.
  • Phương pháp đánh giá (Assessment methods): Đánh giá định kỳ qua 2 bài kiểm tra kỹ năng thực hành (1 giờ tại Bài 2 và 1 giờ tại Bài 4). Điểm số căn cứ trên bảng kiểm kỹ năng (checklist): thời gian hoàn thành, độ chính xác của thao tác đo kiểm, mức độ sai lệch thông số kỹ thuật, kỹ năng đảm bảo an toàn lao động và công tác vệ sinh công nghiệp.
  • Hướng dẫn tự học (Self-study guidelines): Đọc trước tài liệu về sơ đồ cấu tạo hệ thống treo; nghiên cứu sổ tay thông số sửa chữa (Workshop Manual) của các dòng xe tham chiếu; hoàn thành các câu hỏi tự lượng giá ở cuối mỗi bài học.

Điểm nổi bật và cập nhật

  1. Cập nhật công nghệ hệ thống treo hiện đại: Bên cạnh kết cấu nhíp lá và cầu liền truyền thống của xe tải, giáo trình bổ sung cấu trúc hệ thống treo đa liên kết (multi-link) trên các dòng xe hiện đại như Mercedes-Benz E-Klasse (2010), Porsche Panamera.
  2. Phân tích kỹ thuật chuyên sâu về cấu tạo chi tiết:
    • Cung cấp giải pháp kỹ thuật đặt lò xo lệch tâm với đường tâm giảm chấn trong hệ thống treo McPherson nhằm tạo phản lực triệt tiêu lực ngang, giảm thiểu ma sát giữa piston và thành xy lanh.
    • Giải thích nguyên lý thiết kế hình học của hệ thống treo tay đòn kép (đòn trên ngắn hơn đòn dưới) để tạo góc Camber âm khi xe vào cua, ngăn hiện tượng bánh xe bị nghiêng dương làm giảm diện tích tiếp xúc của lốp với mặt đường.
    • Phân tích chi tiết hiện tượng sục khí (cavitation) và tạo bọt (aeration) trong ống giảm xóc thủy lực và cách khắc phục bằng buồng khí áp suất thấp ($3 - 6\text{ kgf/cm}^2$).
+-------------------------------------------------------------------------+
|     SO SÁNH CƠ CHẾ LÀM VIỆC CỦA CÁC LOẠI BỘ GIẢM CHẤN THỦY LỰC          |
+-------------------------------------------------------------------------+
| Tiêu chí       | Giảm chấn kiểu ống đơn       | Giảm chấn kiểu ống kép  |
+----------------+------------------------------+-------------------------+
| Môi chất đệm   | Khí Nitơ cao áp (20-30 bar)  | Khí áp suất thấp (3-6)  |
| Piston tự do   | Có (ngăn cách khí và dầu)    | Không có                |
| Van đáy        | Không sử dụng                | Có van đáy ở đáy vỏ xilanh|
| Tản nhiệt      | Trực tiếp qua vỏ đơn         | Qua lớp dầu buồng ngoài |
| Khả năng chống | Hoàn toàn ngăn bọt khí       | Hạn chế tạo bọt qua khí |
| sục khí/bọt    | do áp suất cao               | đệm áp suất thấp        |
+----------------+------------------------------+-------------------------+
  1. Gắn kết ứng dụng thực tế: Minh họa cụ thể các giải pháp treo trên các dòng phương tiện thực tế: treo độc lập thanh giằng McPherson trên xe du lịch hạng nhỏ và vừa (FF); treo phụ thuộc đòn dẫn - đòn kéo có giằng ngang trên xe địa hình Land Cruiser; treo dầm xoắn đòn kéo trên hệ thống treo sau xe con dẫn động cầu trước.
  2. Chuẩn hóa quy chuẩn công nghiệp: Toàn bộ thông số đo kiểm mài mòn, tiêu chuẩn dung sai lắp ghép và quy trình bảo dưỡng đều bám sát tiêu chuẩn kỹ thuật bảo dưỡng sửa chữa ô tô hiện hành.

Đối tượng sử dụng giáo trình

  • Sinh viên chính quy: Tài liệu giảng dạy bắt buộc cho sinh viên năm thứ hai hoặc năm thứ ba trình độ Cao đẳng nghề chuyên ngành Công nghệ Ô tô.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành khối kiến thức cơ sở ngành gồm Cơ lý thuyết, Dung sai lắp ghép - Đo lường kỹ thuật, Vẽ kỹ thuật cơ khí, Vật liệu học và các môn học thực hành nền tảng (MH 07 - MH 16, MĐ 17 - MĐ 20).
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ chuẩn để xây dựng đề cương chi tiết, giáo án lý thuyết và giáo án tích hợp; thiết kế bảng tiêu chí đánh giá kỹ năng nghề (Rubric) cho các bài thi thực hành tại xưởng.
  • Kỹ thuật viên và thợ sửa chữa: Tài liệu tra cứu nghiệp vụ tại các gara, trạm bảo dưỡng ô tô về quy trình chuẩn trong việc tháo lắp nhíp, kiểm tra độ mòn chốt bạc, thông số áp suất nạp giảm xóc và bảo dưỡng hệ thống khung vỏ.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng người học nào?

Giáo trình được thiết kế chuyên biệt cho sinh viên hệ Cao đẳng nghề Công nghệ Ô tô, đồng thời làm tài liệu tham khảo kỹ thuật cho học viên trung cấp nghề và thợ sửa chữa gầm ô tô.

2. Cần chuẩn bị những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành các môn học từ MH 07 đến MH 16 và các mô đun từ MĐ 17 đến MĐ 20, bao gồm kiến thức về cơ học ứng dụng, vật liệu cơ khí, dung sai lắp ghép và kỹ năng sử dụng dụng cụ đo lường cơ bản.

3. Cấu trúc nội dung có điểm gì khác biệt so với các tài liệu lý thuyết thuần túy?

Tài liệu được xây dựng theo mô hình mô đun kỹ năng với thời lượng thực hành xưởng chiếm ưu thế (43/60 giờ). Mọi nội dung cấu tạo đều đi kèm quy trình tháo lắp, bảng thông số giới hạn mòn cụ thể (như độ mòn bạc/chốt nhíp $\le 0,5\text{ mm}$) và các lưu ý an toàn lao động trực tiếp tại trạm sửa chữa.

4. Phương pháp tự học giáo trình này như thế nào để đạt hiệu quả cao?

Người học nên đối chiếu nội dung giải phẫu kết cấu trong Bài 1 với các bài tập tháo lắp thực tế trong Bài 2 và Bài 3; kết hợp đọc bản vẽ cấu tạo, ghi nhớ các giới hạn mài mòn và tuân thủ tuần tự các bước trong quy trình công nghệ trước khi thao tác trên thiết bị thật.

5. Giáo trình có tích hợp các thông số kỹ thuật đo kiểm chi tiết không?

Có. Giáo trình cung cấp các thông số định lượng cụ thể: áp suất nạp khí giảm xóc ống đơn ($20 - 30\text{ kgf/cm}^2$), ống kép ($3 - 6\text{ kgf/cm}^2$), độ mòn giới hạn của chốt và bạc nhíp ($\le 0,5\text{ mm}$), kèm theo sơ đồ hướng dẫn đo đạc bằng thước cặp, panme và đồng hồ so.

Kết luận

Giáo trình Bảo dưỡng và Sửa chữa Hệ thống Di chuyển (Mã số mô đun: MĐ 31) là tài liệu đào tạo nghề nghiệp mang tính chuẩn hóa về hệ thống gầm và khung vỏ ô tô ở trình độ Cao đẳng. Tài liệu tích hợp hệ thống kiến thức từ động lực học dao động thân xe, phân tích cấu tạo bộ phận đàn hồi, giảm chấn, dẫn hướng cho đến các quy trình công nghệ bảo dưỡng, đo kiểm mài mòn và sửa chữa phục hồi.

Lộ trình học tập đề xuất cho người học:

  1. Nắm vững nguyên lý kết cấu (Bài 1): Làm chủ các khái niệm dao động, đặc tính đàn hồi lò xo/nhíp và cơ chế dập tắt dao động của giảm chấn thủy lực.
  2. Rèn luyện kỹ năng bảo dưỡng và đo kiểm (Bài 2): Thực hiện thuần thục các bước tháo lắp nhíp, đo đạc dung sai chốt/bạc nhíp và kiểm tra giảm chấn.
  3. Thực hành sửa chữa chuyên sâu (Bài 3 & Bài 4): Xử lý sai hỏng chi tiết dẫn hướng, cân chỉnh góc đặt bánh xe và thực hiện quy trình nắn chỉnh, phục hồi hình học khung vỏ xe.

Tài liệu là cơ sở dữ liệu kỹ thuật tham chiếu kết hợp cùng Sổ tay bảo dưỡng của các hãng xe (Workshop Manuals) và các tiêu chuẩn kiểm định phương tiện cơ giới đường bộ hiện hành.
