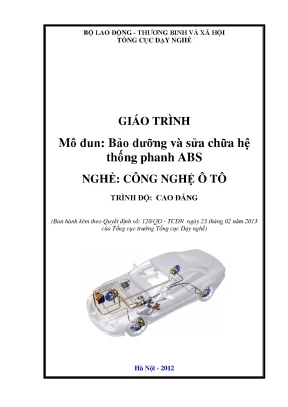

THÔNG TIN THƯ MỤC VÀ TỔNG QUAN NỘI DUNG GIÁO TRÌNH MÔ ĐUN: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG PHANH ABS (MĐ 33)

Tổng quan về giáo trình

  • Tên mô đun: Bảo dưỡng và sửa chữa hệ thống phanh ABS (Mã mô đun: MĐ 33).
  • Trình độ đào tạo: Cao đẳng và Trung cấp nghề Công nghệ ô tô.
  • Cơ quan ban hành: Tổng cục Dạy nghề – Bộ Lao động - Thương binh và Xã hội (Ban hành kèm theo Quyết định số: 120/QĐ - TCDN ngày 25 tháng 02 năm 2013).
  • Đơn vị và ban biên soạn: Khoa Động lực – Trường Cao đẳng nghề Cơ khí Nông nghiệp; Chủ biên: ThS. Phạm Tố Như; Đồng chủ biên: ThS. Nguyễn Đức Nam, cùng ban biên soạn gồm 18 thành viên (ThS. Hà Thanh Sơn, ThS. Vũ Quang Huy, ThS. Phạm Ngọc Anh, ThS. Nguyễn Thành Trung, CN. Vũ Quang Anh,...).
  • Thời lượng đào tạo: 120 giờ (30 giờ lý thuyết, 86 giờ thực hành, 4 giờ kiểm tra).
+-------------------------------------------------------------------------------+
|             PHÂN BỔ THỜI LƯỢNG MÔ ĐUN BẢO DƯỠNG VÀ SỬA CHỮA PHANH ABS         |
+-------------------------------------------------------------------------------+
|  Tổng thời lượng: 120 giờ                                                     |
|  ├── Lý thuyết: 30 giờ (25.0%)                                                |
|  ├── Thực hành: 86 giờ (71.7%)                                                |
|  └── Kiểm tra:  04 giờ (3.3%)                                                 |
+-------------------------------------------------------------------------------+

Vị trí trong chương trình đào tạo

Mô đun MĐ 33 là mô đun chuyên môn nghề bắt buộc thuộc giai đoạn đào tạo chuyên ngành Công nghệ ô tô. Trong chương trình khung, mô đun này được bố trí giảng dạy sau khi người học đã tích lũy đầy đủ kiến thức và kỹ năng từ các môn học kỹ thuật cơ sở và mô đun chuyên môn trước đó, bao gồm từ MH 07 đến MH 17 và từ MĐ 18 đến MĐ 32 (các nội dung về cơ lý thuyết, dung sai lắp ghép, kỹ thuật điện tử, hệ thống truyền lực, hệ thống gầm và hệ thống phanh thủy lực cơ bản).

Mục tiêu học tập (Learning Outcomes)

Sau khi hoàn thành mô đun, người học đạt được các chuẩn đầu ra cụ thể:

  1. Kiến thức: Trình bày chính xác nhiệm vụ, yêu cầu kỹ thuật và các phương pháp phân loại hệ thống phanh ô tô; giải thích rõ cấu tạo, nguyên lý vận hành của hệ thống phanh chống bó cứng bánh xe (ABS) cùng các mạch phụ trợ tích hợp (EBD, BAS); phân tích đúng hiện tượng và nguyên nhân sai hỏng của từng cụm chi tiết trong hệ thống.
  2. Kỹ năng: Nhận dạng đúng vị trí các bộ phận trên xe; thực hiện tháo lắp, kiểm tra, đo kiểm và chẩn đoán hư hỏng đúng quy trình kỹ thuật; sử dụng thành thạo trang thiết bị chẩn đoán và dụng cụ chuyên dùng (SST); tiến hành bảo dưỡng và sửa chữa các hư hỏng cơ khí - thủy lực - điện tử bảo đảm độ chính xác kỹ thuật và an toàn lao động.
  3. Thái độ và phẩm chất nghề nghiệp: Chấp hành nghiêm ngặt quy trình công nghệ, rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ trong thao tác thực tế tại xưởng.

Cấu trúc và cách tiếp cận

Giáo trình được thiết kế theo kết cấu mô đun dạy nghề tích hợp, bao gồm 4 bài học chính sắp xếp theo tiến trình sư phạm từ lý thuyết cấu tạo đến kỹ năng thao tác và chẩn đoán chuyên sâu. Tỷ trọng thực hành chiếm 71,7% tổng thời lượng (86/120 giờ), giúp người học chuyển tiếp trực tiếp từ hiểu biết nguyên lý sang kỹ năng thao tác trên thiết bị và xe ô tô thực tế.

Nội dung kiến thức cốt lõi

+-------------------------------------------------------------------------------+
|                       TIẾN TRÌNH CẤU TRÚC 4 BÀI HỌC                           |
+-------------------------------------------------------------------------------+
|  Bài 1: Hệ thống phanh ABS (25 giờ: 15 LT - 10 TH)                            |
|    └── Cơ sở lý thuyết, phân loại mạch, cấu tạo cảm biến, ECU, van thủy lực  |
|                                                                               |
|  Bài 2: Tháo - lắp hệ thống phanh ABS (31 giờ: 3 LT - 26 TH - 2 KT)           |
|    └── Quy trình tháo lắp bộ chấp hành, cảm biến tốc độ trước/sau, dụng cụ SST|
|                                                                               |
|  Bài 3: Kiểm tra, chẩn đoán sai hỏng hệ thống phanh ABS (32 giờ: 6 LT - 26 TH)|
|    └── Phân tích mã lỗi DTC, đo xung điện áp, chẩn đoán cổng DLC3 (TC-CG)     |
|                                                                               |
|  Bài 4: Bảo dưỡng, sửa chữa hệ thống phanh ABS (32 giờ: 6 LT - 24 TH - 2 KT)  |
|    └── Quy trình bảo dưỡng định kỳ, phục hồi cụm cơ - điện - thủy lực         |
+-------------------------------------------------------------------------------+

Các bài học và nội dung chính

Bài 1: Hệ thống phanh ABS (25 giờ: 15 giờ lý thuyết, 10 giờ thực hành)

  • Tổng quan và lịch sử: Lịch sử ứng dụng ABS từ ngành hàng không thương mại thập niên 1960, lắp đặt trên ô tô năm 1969, Toyota ứng dụng năm 1971 (loại 1 kênh 2 bánh sau), và bước phát triển vi xử lý kỹ thuật số (digital microprocessors) từ năm 1980.
  • Phân loại hệ thống:
    • Theo phương pháp điều khiển ngưỡng trượt: Điều khiển theo ngưỡng trượt thấp (slow mode – ưu tiên ổn định hướng, lực phanh nhỏ) và điều khiển theo ngưỡng trượt cao (high mode – ưu tiên hiệu quả phanh, tính ổn định giảm).
    • Theo mức độ phụ thuộc: Điều khiển độc lập từng bánh xe hoặc điều khiển phụ thuộc theo cầu xe.
    • Theo số kênh điều khiển: Hệ thống 1 kênh, 2 kênh, 3 kênh và 4 kênh; phân tích 6 phương án bố trí mạch thủy lực phanh (mạch thường, mạch chéo X, bố trí cảm biến gia tốc ngang khi quay vòng).
  • Cấu tạo chi tiết các cụm chi tiết:
    • Cảm biến tốc độ bánh xe: Loại điện từ (nam châm vĩnh cửu, cuộn dây, lõi từ) và loại cảm biến Hall; biên độ điện áp xoay chiều hình sin biến thiên từ <100 mV ở tốc độ thấp đến >100 V ở tốc độ cao; quy chuẩn khe hở không khí giữa cảm biến và đỉnh răng rotor xấp xỉ 1 mm.
    • Cảm biến giảm tốc (G sensor) và cảm biến gia tốc ngang: Loại quang điện (2 cặp LED - phototransistor kết hợp đĩa xẻ rãnh chia 4 mức giảm tốc) và loại phần tử bán dẫn.
    • Bộ chấp hành thủy lực (Hydraulic Actuator): Cấu tạo gồm van điện từ (loại 2 vị trí hoặc 3 vị trí), bơm dầu piston hồi dầu dẫn động bởi mô tơ điện qua cam lệch tâm, các van một chiều và bình tích áp.
    • Bộ điều khiển điện tử (ABS ECU): Gồm 4 khối chức năng: khối xử lý tín hiệu, khối logic điều khiển, bộ phận an toàn (giám sát điện áp ắc quy <9–10 V ngắt hệ thống, kiểm tra ban đầu BITE ở dải tốc độ 5–8 km/h), bộ chẩn đoán và lưu giữ mã lỗi (DTC).
  • Các hệ thống hỗ trợ tích hợp: Hệ thống phân phối lực phanh điện tử EBD (Electronic Brake-force Distribution) và hệ thống hỗ trợ phanh khẩn cấp BAS (Brake Assist System).

Bài 2: Tháo – lắp hệ thống phanh ABS (31 giờ: 3 giờ lý thuyết, 26 giờ thực hành, 2 giờ kiểm tra)

  • Chuẩn bị kỹ thuật: Sử dụng tài liệu chuyên xưởng (Sơ đồ mạch điện EWD, Đặc tính kỹ thuật xe mới NCF, Dụng cụ chuyên dùng SST, Phiếu hướng dẫn sửa chữa SDS); nhận diện các nhóm dầu phanh gốc glycol (ete, este); quy tắc an toàn bảo vệ bề mặt sơn và chi tiết cao su cuppen.
  • Quy trình tháo bộ chấp hành: Trình tự xả dầu phanh, tháo ắc quy, tháo khay và giá đỡ (5 bu lông), ngắt cần hãm khóa giắc điện, sử dụng cờlê chuyên dùng tháo các đai ốc nối ống dầu 10 mm, tháo 3 bu lông định vị bộ chấp hành cùng giá đỡ.
  • Quy trình tháo cảm biến tốc độ trước: Tháo tấm lót tai xe (3 vít, 7 kẹp, 4 vòng đệm), ngắt giắc điện, nhả các kẹp định vị A, B, C, D, tháo kẹp số 1, kẹp số 2 và bu lông bắt cảm biến vào cam lái mà không làm xoay lệch góc lắp đặt ban đầu.
  • Quy trình tháo cảm biến tốc độ sau: Tháo bánh xe, ngắt cụm cáp phanh đỗ bằng dụng cụ tròng 14 ép vấu kẹp, tháo cụm xy lanh phanh đĩa (2 bu lông chốt trượt), tháo má phanh và tháo cụm cảm biến moay-ơ.

Bài 3: Kiểm tra, chẩn đoán sai hỏng hệ thống phanh ABS (32 giờ: 6 giờ lý thuyết, 26 giờ thực hành)

  • Nhận diện đặc điểm sai hỏng của mạch điện tử, cảm biến và bộ chấp hành.
  • Phương pháp kích hoạt chế độ chẩn đoán: Đọc mã lỗi chẩn đoán (DTC) thông qua máy quét chuyên dùng hoặc phương pháp thủ công nối tắt giắc DLC3 giữa cực TC và CG để đếm nhịp nháy đèn báo ABS trên bảng đồng hồ taplo.
  • Quy trình kiểm tra tín hiệu cảm biến bằng cách nối cực TS và CG của giắc DLC3.
  • Quy trình xóa mã lỗi DTC trong bộ nhớ ECU bằng cách nối cực TC-CG và thực hiện đạp bàn đạp phanh từ 8 lần trở lên trong khoảng thời gian 5 giây.

Bài 4: Bảo dưỡng, sửa chữa hệ thống phanh ABS (32 giờ: 6 giờ lý thuyết, 24 giờ thực hành, 2 giờ kiểm tra)

  • Quy trình vệ sinh, làm sạch đầu từ cảm biến tốc độ, kiểm tra độ mòn và biến dạng của vành răng rotor.
  • Quy trình xả khí (xả gió) trong hệ thống thủy lực ABS theo đúng trình tự kỹ thuật.
  • Phương pháp kiểm tra, thay thế cuppen, van điện từ, mô tơ bơm thủy lực và khắc phục sự cố rò rỉ áp suất dầu phanh.
+-------------------------------------------------------------------------------+
|                 3 CHẾ ĐỘ ĐIỀU KHIỂN VAN ĐIỆN TỪ 3 VỊ TRÍ TRONG BỘ CHẤP HÀNH   |
+-------------------------------------------------------------------------------+
|  1. CHẾ ĐỘ TĂNG ÁP (Phanh bình thường / Bánh xe lấy lại tốc độ):              |
|     • Cường độ dòng điện: 0 A (ECU ngắt dòng)                                 |
|     • Trạng thái van:     Cửa A MỞ, Cửa B ĐÓNG                                |
|     • Hoạt động:          Dầu từ xy lanh chính cấp thẳng vào xy lanh bánh xe  |
|                                                                               |
|  2. CHẾ ĐỘ GIỮ ÁP (Bánh xe đạt tốc độ tối ưu):                                |
|     • Cường độ dòng điện: 2 A                                                 |
|     • Trạng thái van:     Cửa A ĐÓNG, Cửa B ĐÓNG                              |
|     • Hoạt động:          Áp suất trong xy lanh bánh xe được duy trì cố định  |
|                                                                               |
|  3. CHẾ ĐỘ GIẢM ÁP (Bánh xe có nguy cơ bó cứng):                              |
|     • Cường độ dòng điện: 5 A                                                 |
|     • Trạng thái van:     Cửa A ĐÓNG, Cửa B MỞ                                |
|     • Hoạt động:          Dầu hồi về bình tích áp; mô tơ bơm dầu về xy lanh   |
|                           chính để hạ áp suất tại xy lanh bánh xe             |
+-------------------------------------------------------------------------------+

Kiến thức nền tảng được xây dựng

  • Nguyên lý động lực học phanh: Mối quan hệ giữa lực bám cực đại, độ trượt bánh xe ($\lambda$) và tính ổn định dẫn hướng khi phanh khẩn cấp hoặc di chuyển trên các mặt đường có hệ số bám khác nhau.
  • Lý thuyết mạch điều khiển phản hồi chu trình kín: Tín hiệu vào (áp suất bàn đạp phanh) $\rightarrow$ Tín hiệu điều khiển (tốc độ góc từ cảm biến chuyển về ECU) $\rightarrow$ Tín hiệu tác động (dòng điện điều khiển van thủy lực) $\rightarrow$ Đối tượng điều khiển (lực phanh tiếp xúc giữa lốp và mặt đường).
  • Nguyên lý chuyển đổi năng lượng: Biến đổi động năng của phương tiện thành nhiệt năng thông qua ma sát tại cơ cấu phanh, dưới sự điều biến áp suất thủy lực tự động.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật cơ khí - thủy lực: Thao tác sử dụng dụng cụ đo (thước cặp, đồng hồ so, đế từ, cờlê cân lực); kỹ thuật tháo lắp đường ống thủy lực, căn chỉnh khe hở từ cảm biến; xả khí hệ thống phanh.
  • Kỹ năng chẩn đoán điện - điện tử: Kỹ năng đo kiểm điện áp xung AC, đo điện trở cuộn dây cảm biến, tra cứu sơ đồ mạch EWD, đọc và phân tích mã lỗi DTC qua giắc DLC3.
  • Năng lực sửa chữa, bảo dưỡng: Độc lập thực hiện các quy trình bảo dưỡng định kỳ và thay thế cụm chi tiết chấp hành, cảm biến tốc độ đúng tiêu chuẩn kỹ thuật của nhà sản xuất.

Phương pháp giảng dạy và học tập

+-------------------------------------------------------------------------------+
|                    MÔ HÌNH DẠY NGHỀ TÍCH HỢP LÝ THUYẾT - THỰC HÀNH            |
+-------------------------------------------------------------------------------+
|  GIẢNG DẠY LÝ THUYẾT CHUYÊN MÔN (30 giờ)                                      |
|    ├── Giới thiệu nhiệm vụ, cấu tạo, nguyên lý làm việc từng cụm chi tiết     |
|    └── Hướng dẫn đọc sơ đồ EWD, bảng mã lỗi DTC, phân tích mạch thủy lực      |
|                                │                                              |
|                                ▼                                              |
|  HƯỚNG DẪN MẪU TẠI XƯỞNG                                                      |
|    ├── Giáo viên thị phạm vị trí lắp đặt trên xe thực tế/sa bàn               |
|    └── Thao tác mẫu tháo lắp bằng dụng cụ chuyên dùng SST                     |
|                                │                                              |
|                                ▼                                              |
|  THỰC HÀNH TÍCH HỢP TẠI XƯỞNG ĐỘNG LỰC (86 giờ)                              |
|    ├── Thực hành cá nhân/nhóm: tháo lắp cụm van chấp hành, cảm biến           |
|    ├── Thực hành đo kiểm khe hở từ, đo xung cảm biến, chẩn đoán DLC3          |
|    └── Thực hành bảo dưỡng, thay cuppen, xả khí mạch thủy lực                 |
|                                │                                              |
|                                ▼                                              |
|  ĐÁNH GIÁ KỸ NĂNG VÀ QUY TRÌNH (04 giờ kiểm tra định kỳ)                      |
|    └── Chấm điểm thao tác chuẩn xác, an toàn lao động, kết quả chẩn đoán      |
+-------------------------------------------------------------------------------+

Phương pháp tiếp cận sư phạm

Giáo trình áp dụng mô hình đào tạo dựa trên năng lực thực hiện (Competency-Based Training). Mỗi bài học phân định rõ ràng giữa mục tiêu nhận thức lý thuyết và bảng phân bước kỹ năng thực hành. Giảng viên đóng vai trò hướng dẫn thao tác chuẩn, học viên làm việc trực tiếp trên các sa bàn mô hình phanh ABS cắt bổ, thiết bị chẩn đoán và xe ô tô thực tế tại xưởng Động lực.

Bài tập và thực hành định hướng

  • Bài tập nhận dạng: Định vị trực quan các chi tiết gồm ABS ECU, bộ chấp hành thủy lực, rơle mô tơ, rơle van điện, cảm biến giảm tốc G và cảm biến tốc độ tại 4 bánh xe trên xe ô tô thực tế.
  • Bài tập thao tác tháo lắp: Thực hiện tuần tự các bước tháo cụm chấp hành thủy lực, tháo cụm cảm biến trước và sau bằng dụng cụ cầm tay tiêu chuẩn và dụng cụ SST.
  • Bài tập kiểm tra và chẩn đoán: Nối cực TC-CG của cổng DLC3, đếm chu kỳ chớp của đèn ABS để xác định mã lỗi; đo kiểm điện trở thuần của cuộn dây cảm biến tốc độ; đo khe hở giữa lõi từ và đỉnh răng rotor (tiêu chuẩn 1 mm).

Phương pháp đánh giá kết quả

  1. Đánh giá quá trình: Kiểm tra thường xuyên kỹ năng chuẩn bị dụng cụ, thái độ tuân thủ an toàn lao động, trình tự thao tác và kỹ thuật xử lý dầu phanh tránh gây hại bề mặt sơn.
  2. Đánh giá định kỳ: Bố trí 4 giờ kiểm tra thực hành chính thức (2 giờ tại Bài 2 và 2 giờ tại Bài 4) để chấm điểm kỹ năng tháo lắp hoàn chỉnh và kỹ năng xử lý pan bệnh chẩn đoán.
  3. Tiêu chuẩn đánh giá: Sản phẩm sau tháo lắp và sửa chữa phải đạt độ chính xác cơ khí, hệ thống thủy lực không rò rỉ, các mã lỗi điện tử được xóa sạch và đèn báo ABS tắt khi xe vận hành vượt tốc độ 6 km/h.

Hướng dẫn tự học

  • Tra cứu tài liệu hướng dẫn sửa chữa chính hãng (Repair Manuals), sơ đồ mạch điện (EWD) và danh mục dụng cụ chuyên dùng (SST) tương ứng với từng dòng xe.
  • Tự giải các câu hỏi ôn tập lý thuyết ở cuối mỗi bài để củng cố kiến thức về ngưỡng trượt, logic chuyển đổi van điện từ và các chế độ kiểm tra an toàn BITE.

Điểm nổi bật và cập nhật kỹ thuật

Tiến trình hiện đại hóa hệ thống điều khiển

Giáo trình phân tích sự chuyển dịch công nghệ của hệ thống ABS qua các giai đoạn:

  • Từ thế hệ đầu điều khiển dạng analog cồng kềnh, cấu hình 1 kênh đơn giản (năm 1971 trên xe Toyota).
  • Chuyển dịch sang bộ vi xử lý kỹ thuật số (digital microprocessors / microcontrollers) từ thập niên 1980.
  • Ứng dụng các thuật toán điều khiển tiên tiến như điều khiển mờ (Fuzzy Logic), điều khiển thông minh và tối ưu hóa thời gian thực trong ABS ECU hiện đại.
+-------------------------------------------------------------------------------+
|               TIẾN TRÌNH CÔNG NGHỆ VÀ TÍCH HỢP HỆ THỐNG PHANH ABS             |
+-------------------------------------------------------------------------------+
|  Thập niên 1960: Ứng dụng ABS trên máy bay thương mại (hệ thống analog)       |
|  Thập niên 1970: Ứng dụng trên ô tô (Toyota 1971: loại 1 kênh 2 bánh sau)     |
|  Thập niên 1980: Ứng dụng vi xử lý số (Digital Microprocessor/Microcontroller)|
|  Giai đoạn nay:  Tích hợp đa hệ thống an toàn chủ động                        |
|                  ├── ABS (Chống bó cứng bánh xe)                              |
|                  ├── EBD (Phân phối lực phanh điện tử)                        |
|                  ├── BAS (Hỗ trợ lực phanh khẩn cấp)                          |
|                  ├── TRC (Hệ thống kiểm soát lực kéo)                         |
|                  └── ESP (Hệ thống cân bằng điện tử)                          |
+-------------------------------------------------------------------------------+

Tích hợp các hệ thống hỗ trợ an toàn chủ động

Nội dung giáo trình mở rộng tích hợp cấu tạo và nguyên lý của hai hệ thống bổ trợ:

  1. Hệ thống phân phối lực phanh điện tử (EBD): Phân bổ áp suất phanh giữa cầu trước - cầu sau và giữa hai bánh xe bên trái - bên phải phù hợp với tải trọng động và điều kiện xe chạy thẳng hoặc quay vòng.
  2. Hệ thống hỗ trợ phanh khẩn cấp (BAS): Sử dụng cảm biến áp suất dầu hoặc cảm biến hành trình phanh để phát hiện thao tác đạp phanh gấp của người lái, tự động kích hoạt van chuyển mạch và mô tơ bơm để nâng áp suất dầu lên mức cực đại trong thời gian ngắn nhất.

Tính liên kết công nghiệp và ứng dụng thực tế

Các quy trình kỹ thuật trong tài liệu bám sát tiêu chuẩn sửa chữa của các hãng ô tô (tiêu biểu như hệ thống giắc chẩn đoán DLC3 chuẩn Toyota). Quy trình tháo lắp, kiểm tra cảm biến quang điện, đo kiểm khe hở từ 1 mm và cảnh báo cách ly dầu phanh glycol phản ánh đúng thực tế bảo dưỡng tại các trạm dịch vụ ô tô hiện hành.

Đối tượng sử dụng giáo trình

  • Học viên, sinh viên: Sinh viên theo học hệ Cao đẳng nghề và Trung cấp nghề ngành Công nghệ ô tô tại các cơ sở giáo dục nghề nghiệp.
  • Điều kiện tiên quyết: Đã hoàn thành các môn học cơ sở từ MH 07 đến MH 17 và các mô đun kỹ thuật cơ bản từ MĐ 18 đến MĐ 32 (nắm vững cấu tạo gầm ô tô, hệ thống phanh dầu cơ bản, hệ thống điện thân xe).
  • Giảng viên chuyên ngành: Sử dụng làm giáo trình khung để thiết kế bài giảng lý thuyết, biên soạn phiếu hướng dẫn thực hành và xây dựng ngân hàng đề thi tay nghề kỹ năng sửa chữa hệ thống khung gầm.
  • Kỹ thuật viên tại xưởng dịch vụ: Dùng làm tài liệu tham khảo kỹ thuật để tra cứu quy trình tháo lắp chuẩn, tra cứu phương pháp xuất mã lỗi DTC bằng giắc chẩn đoán DLC3 và kỹ thuật bảo dưỡng các hệ thống ABS, EBD, BAS.

Câu hỏi thường gặp

+-------------------------------------------------------------------------------+
|                       CÁC CÂU HỎI THƯỜNG GẶP (FAQ)                            |
+-------------------------------------------------------------------------------+
|  1. Giáo trình này phù hợp cho cấp độ đào tạo nào?                           |
|  2. Người học cần có kiến thức nền tảng gì trước khi tiếp cận mô đun MĐ 33?   |
|  3. Điểm khác biệt giữa giáo trình ABS và giáo trình phanh thông thường là gì?|
|  4. Phương pháp tự học và rèn luyện kỹ năng thực hành hiệu quả là gì?         |
|  5. Tài liệu kỹ thuật bổ trợ nào cần sử dụng kết hợp với giáo trình?         |
+-------------------------------------------------------------------------------+

1. Giáo trình này phù hợp cho cấp độ đào tạo nào?

Giáo trình được biên soạn chuẩn hóa theo chương trình đào tạo của Tổng cục Dạy nghề dành cho học viên, sinh viên bậc Cao đẳng và Trung cấp nghề Công nghệ ô tô.

2. Người học cần có kiến thức nền tảng gì trước khi tiếp cận mô đun MĐ 33?

Người học cần hoàn thành khối lượng kiến thức của các môn học và mô đun tiên quyết (MH 07 đến MH 17 và MĐ 18 đến MĐ 32), cụ thể là nguyên lý thủy lực, hệ thống phanh dầu khí nén cơ bản, cơ học ô tô và kỹ thuật điện - điện tử ô tô.

3. Điểm khác biệt cốt lõi giữa hệ thống phanh trong giáo trình này với hệ thống phanh truyền thống là gì?

Hệ thống phanh truyền thống hoàn toàn phụ thuộc vào áp lực cơ - thủy lực từ bàn đạp của người lái. Hệ thống phanh ABS trong giáo trình can thiệp tự động bằng máy tính (ABS ECU) qua chu trình tăng - giữ - giảm áp suất dầu thông qua các van điện từ và bơm hồi để ngăn chặn bánh xe bị khóa cứng, duy trì khả năng dẫn hướng và ổn định thân xe.

4. Làm thế nào để tự học và rèn luyện kỹ năng mô đun này đạt hiệu quả?

Người học cần kết hợp đọc hiểu nguyên lý logic điều khiển của ECU (các chế độ 0 A, 2 A, 5 A của van điện từ 3 vị trí) với việc đối chiếu trực quan sơ đồ mạch điện EWD; đồng thời tuân thủ đúng bảng trình tự bước công việc khi thao tác tháo lắp và kiểm tra tín hiệu trên thiết bị thực tế.

5. Giáo trình yêu cầu các tài liệu bổ trợ kỹ thuật nào đi kèm?

Để phục vụ quá trình bảo dưỡng và sửa chữa hoàn chỉnh, giáo trình viện dẫn các nhóm tài liệu xưởng của nhà sản xuất bao gồm: Hướng dẫn sửa chữa (Repair Manual), Sơ đồ mạch điện (EWD), Danh mục dụng cụ chuyên dùng (SST), Đặc điểm xe mới (NCF) và Phiếu thông tin sửa chữa (SDS).

Kết luận

Giáo trình mô đun Bảo dưỡng và sửa chữa hệ thống phanh ABS (MĐ 33) cung cấp hệ thống kiến thức toàn diện từ lý thuyết điều khiển điện tử - thủy lực đến quy trình công nghệ tháo lắp, kiểm tra chẩn đoán và sửa chữa hệ thống an toàn chủ động trên ô tô hiện đại.

Tiến trình đào tạo của mô đun được thiết lập mạch lạc: đi từ phân tích cơ sở động lực học và cấu tạo linh kiện (Bài 1), đến rèn luyện kỹ năng tháo lắp cơ học chuẩn xác (Bài 2), làm chủ quy trình đọc mã lỗi và kiểm tra tín hiệu điện tử (Bài 3), và hoàn thiện năng lực bảo dưỡng, sửa chữa định kỳ toàn bộ hệ thống (Bài 4). Người học có thể mở rộng tra cứu thêm phần Thuật ngữ chuyên môn và Danh mục tài liệu tham khảo được cung cấp ở phần cuối của giáo trình để phục vụ công tác nghiên cứu và thực hành chuyên sâu.
