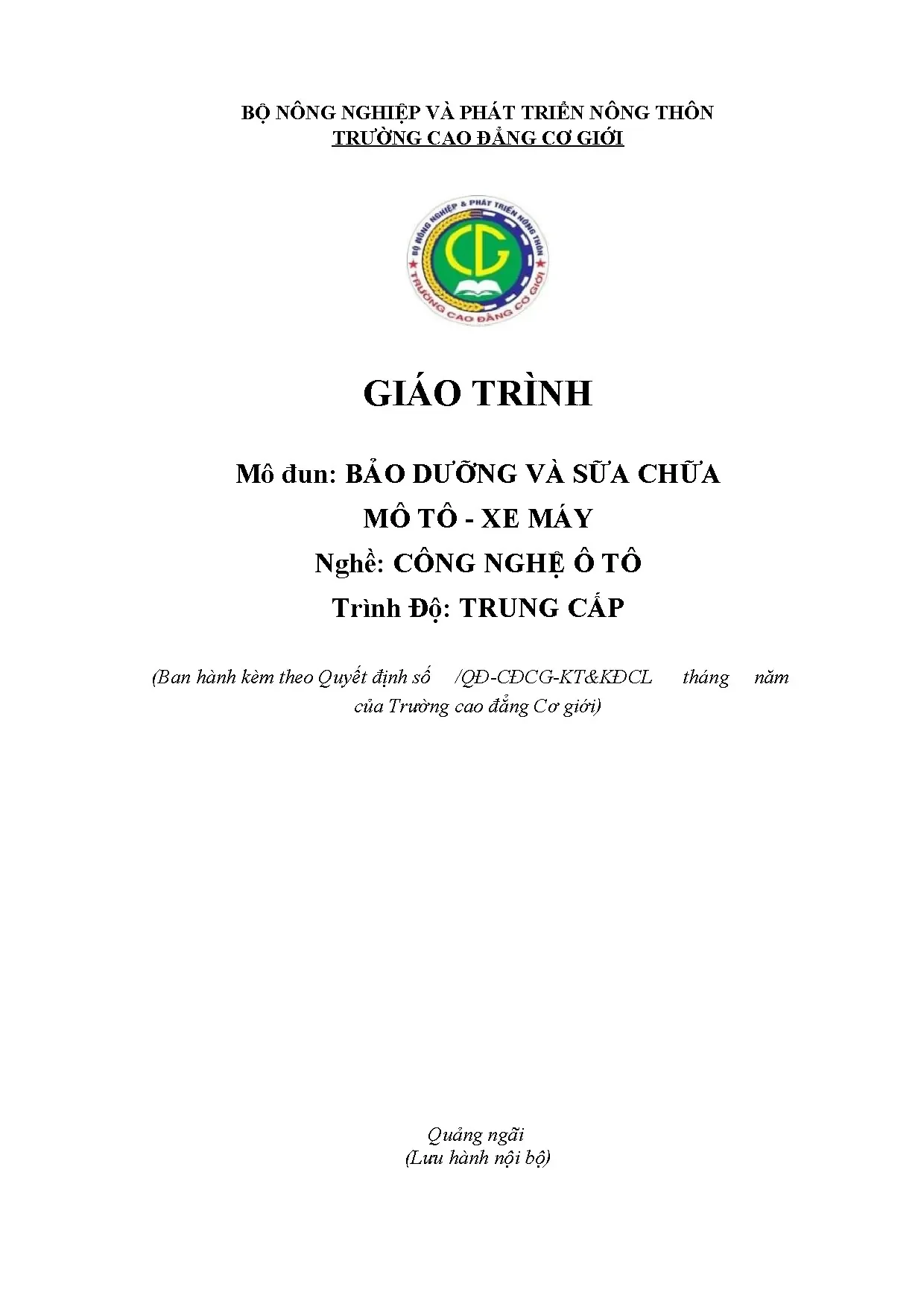

Giáo trình Mô đun: Bảo Dưỡng Và Sửa Chữa Mô Tô - Xe Máy (MĐ 29)

Tổng quan về giáo trình (250-300 từ)

Giáo trình mô đun "Bảo dưỡng và sửa chữa mô tô - xe máy" (Mã số mô đun: MĐ 29) là tài liệu đào tạo chuyên môn nghề tự chọn thuộc chương trình đào tạo trình độ Trung cấp nghề Công nghệ ô tô, do Ngô Minh Việt làm chủ biên và được ban hành bởi Trường Cao đẳng Cơ giới (Bộ Nông nghiệp và Phát triển Nông thôn) tại Quảng Ngãi. Mô đun có tổng thời lượng đào tạo là 60 giờ (tương đương 2 tín chỉ), bao gồm 16 giờ lý thuyết, 40 giờ thực hành/thí nghiệm/thảo luận và 4 giờ kiểm tra. Về vị trí trong chương trình đào tạo khung, mô đun MĐ 29 được bố trí giảng dạy sau khi người học đã hoàn thành các môn học/mô đun kỹ thuật cơ sở và các mô đun chuyên môn bắt buộc thuộc khối ngành kỹ thuật ô tô.

Mục tiêu học tập của giáo trình được xác định cụ thể theo các chuẩn đầu ra:

  • Về mặt kiến thức (Chuẩn A1): Người học trình bày được cấu tạo, nguyên lý làm việc của các bộ phận, hệ thống trên xe gắn máy; phân tích được các nguyên nhân hư hỏng và nêu rõ quy trình kiểm tra, bảo dưỡng, sửa chữa tương ứng.
  • Về năng lực tự chủ và trách nhiệm (Chuẩn C1): Rèn luyện khả năng làm việc độc lập hoặc phối hợp nhóm để hoàn thành công việc bảo dưỡng các chi tiết đúng yêu cầu kỹ thuật, bảo đảm an toàn lao động, vệ sinh công nghiệp và đánh giá chính xác chất lượng sản phẩm sau khi sửa chữa.

Cấu trúc giáo trình được xây dựng theo phương pháp tiếp cận mô-đun hóa, phân định rõ ràng giữa lý thuyết kết cấu và quy trình kiểm tra, sửa chữa thực nghiệm trên từng hệ thống cụ thể của xe gắn máy thông dụng.

Nội dung kiến thức cốt lõi (500-600 từ)

Các chương/chủ đề chính

Nội dung giáo trình gồm 9 bài học chuyên đề được phân bổ theo tiến trình kỹ thuật từ động cơ, hệ thống phụ trợ đến hệ thống truyền động và chuyển động:

  1. Bài 1: Sửa chữa động cơ nổ máy (10 giờ: 4 LT, 6 TH): Tập trung vào cấu tạo, bảo dưỡng và sửa chữa nắp máy (quy lát), ống lót xi lanh, cơ cấu trục khuỷu - thanh truyền, nhóm piston - xéc măng, cơ cấu phân phối khí dùng trục cam/xích cam và hệ thống bôi trơn cưỡng bức sử dụng bơm dầu kiểu rôto ăn khớp trong.
  2. Bài 2: Sửa chữa hệ thống cung cấp nhiên liệu (10 giờ: 3 LT, 7 TH): Khảo sát cấu tạo các dạng bầu lọc khí (mút ướt, giấy khô, giấy nhờn), cốc lọc xăng (lọc thô, lọc tinh) và nguyên lý hoạt động của bộ chế hòa khí qua 4 mạch xăng: khởi động, không tải, tải nhỏ/trung bình và toàn tải.
  3. Bài 3: Sửa chữa hệ thống đánh lửa (10 giờ: 2 LT, 6 TH, 2 KT): Nghiên cứu sơ đồ nguyên lý, cấu tạo của hệ thống đánh lửa thường (dùng tiếp điểm vít lửa, tụ điện) và hệ thống đánh lửa bán dẫn điện tử không tiếp điểm (sử dụng cụm CDI 5 chân, cuộn kích, đi-ốt và thyristor SCR).
  4. Bài 4: Sửa chữa hệ thống khởi động (5 giờ: 1 LT, 4 TH): Cung cấp kiến thức về bình ắc quy axit chì (6V/12V), rơ le đề, máy khởi động điện (rôto cuộn dây Emay $0{,}6 - 1{,}0\text{ mm}$, chổi than, cổ góp) và khớp truyền động một chiều kiểu bi đũa.
  5. Bài 5: Sửa chữa hệ thống chiếu sáng - tín hiệu (5 giờ: 1 LT, 4 TH): Bao gồm sơ đồ đấu nối mạch điện đèn pha/cốt, đèn soi biển, mạch nạp ổn áp đi-ốt, mạch còi (loại dương chờ và âm chờ), mạch đèn báo rẽ (xi nhan) và mạch đèn phanh.
  6. Bài 6 đến Bài 9 (Tổng 20 giờ): Lần lượt đào tạo về sửa chữa bộ ly hợp (Bài 6), sửa chữa hộp số (Bài 7), sửa chữa hệ thống phanh (Bài 8) và sửa chữa hệ thống giảm xóc (Bài 9).

Progression logic của giáo trình đi từ việc thấu hiểu chu trình cơ - nhiệt tại buồng đốt động cơ, mở rộng sang các hệ thống cung cấp hỗn hợp cháy và kích hoạt đánh lửa, tiếp tục qua các hệ thống điều khiển phụ trợ điện tử, và hoàn thiện tại hệ thống truyền lực, khung gầm.

Kiến thức nền tảng được xây dựng

Giáo trình củng cố các nguyên lý khoa học ứng dụng:

  • Nguyên lý động học cơ cấu: Phân tích chuyển động của cơ cấu tay quay con trượt trong hệ trục khuỷu - thanh truyền; nguyên lý đóng mở xu páp đồng bộ với chu trình 4 kỳ qua bánh răng cam và đĩa cam định thì.
  • Nguyên lý thủy khí và dòng chảy: Ứng dụng độ chênh lệch áp suất chân không sau bướm ga và hiệu ứng ống Ven-tu-ri trong buồng hòa khí để định lượng hỗn hợp nhiên liệu; nguyên lý tạo dòng dầu bôi trơn từ sự chênh lệch thể tích khoang hút/đẩy của bơm rôto lệch tâm.
  • Nguyên lý điện tử học: Sự tích phóng năng lượng điện áp $250 - 300\text{V}$ trên tụ điện, hiện tượng cảm ứng điện từ tạo dòng cao áp $12 - 20\text{kV}$ tại cuộn thứ cấp bô bin, và nguyên lý phân cực đóng mở của linh kiện bán dẫn SCR.

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thực hiện quy trình tháo lắp, căn chỉnh khe hở nhiệt xu páp; cạo sạch muội than buồng đốt; doa ống lót xi lanh theo các cốt sửa chữa (tối đa 4 cốt, mỗi cốt $0{,}25\text{ mm}$); rà bệ xu páp; cân chỉnh mức xăng buồng phao và vít điều chỉnh tốc độ cầm chừng.
  • Kỹ năng phân tích và đo kiểm (Analytical skills): Sử dụng thước panme, đồng hồ so đo độ côn, độ ô van thân xi lanh (giới hạn mòn $0{,}10\text{ mm}$), độ cong trục khuỷu (giới hạn $0{,}10\text{ mm}$); đo điện trở cuộn nguồn ($150 - 700\ \Omega$), cuộn kích ($50 - 170\ \Omega$), cuộn sơ cấp bô bin ($1{,}35 - 1{,}65\ \Omega$) bằng đồng hồ vạn năng.
  • Năng lực xử lý thực tế (Practical competencies): Áp dụng phương pháp phân đoạn và loại trừ để xác định nhanh các điểm chập mạch, đứt ngầm dây dẫn, hư hỏng cọc tiếp điện rơ le hoặc mòn chổi than vượt quá 60% chiều dài tiêu chuẩn.

Phương pháp giảng dạy và học tập (300-350 từ)

Giáo trình định hướng tổ chức dạy học theo phương pháp tích hợp lý thuyết - thực hành, lấy kỹ năng thực nghiệm làm trung tâm:

Phương pháp sư phạm đối với giảng viên

  • Phần lý thuyết: Áp dụng phương pháp dạy học tích cực, kết hợp trình chiếu mô hình động cơ, thuyết trình ngắn gọn, nêu vấn đề kỹ thuật và hướng dẫn người học tra cứu các bảng dung sai tiêu chuẩn.
  • Phần thực hành: Giảng viên thực hiện thao tác mẫu, phân chia người học thành các nhóm nhỏ (2-3 học viên/nhóm), trực tiếp quan sát, giám sát việc tuân thủ quy trình an toàn lao động và sửa sai trực tiếp tại xưởng thực hành. Sử dụng thiết bị dạy học gồm máy chiếu projector, tranh vẽ kết cấu, mô hình cắt bổ và bộ dụng cụ chuyên dụng nghề xe máy.

Phương pháp và trách nhiệm của người học

Học viên phải nghiên cứu giáo trình và tài liệu tham khảo trước buổi học; tổ chức thảo luận nhóm, phân công nhiệm vụ kiểm tra chi tiết, đo đạc thông số và viết biên bản báo cáo kỹ thuật. Người học bắt buộc phải tham dự tối thiểu 70% tổng thời lượng mô đun tích hợp; trường hợp vắng quá 30% thời lượng quy định, học viên không đủ điều kiện dự thi và phải đăng ký học lại mô đun.

Quy trình và phương pháp đánh giá kết quả

Được thực hiện căn cứ theo Quy chế đào tạo Trung cấp hệ chính quy ban hành kèm Thông tư số 09/2017/TT-BLĐTBXH của Bộ Lao động - Thương binh và Xã hội:

Hạng mục đánh giá Hình thức và phương pháp tổ chức Chuẩn đầu ra đánh giá Trọng số / Thời điểm
Kiểm tra thường xuyên Viết / Thuyết trình / Vấn đáp miệng (Tự luận / Trắc nghiệm) A1, C1, C2 1 cột điểm, sau 10 giờ học (thuộc khối 40%)
Kiểm tra định kỳ Viết và thực hành trên mô hình chi tiết máy B1, C1, C2 3 cột điểm, sau 20 giờ học (thuộc khối 40%)
Thi kết thúc môn Vấn đáp kết hợp thao tác thực hành trực tiếp trên mô hình A1, B1, C1, C2 Chiếm 60% tổng điểm môn học, sau 60 giờ

Lưu ý: Điểm đánh giá thành phần và điểm tổng kết mô đun được chấm theo thang điểm 10, tính toán làm tròn đến một chữ số thập phân.

Điểm nổi bật và cập nhật (250-300 từ)

Giáo trình tích hợp hệ thống số liệu định lượng chi tiết, phục vụ trực tiếp cho công tác chẩn đoán dung sai kỹ thuật của các dòng xe thông dụng (như Honda C50, C100, SS50E):

  • Bảng thông số kỹ thuật và dung sai lắp ghép chi tiết:
    • Đường kính xi lanh tiêu chuẩn: C50 đạt $39{,}00\text{ mm}$ (giới hạn sửa chữa $39{,}05\text{ mm}$); C100 đạt $50{,}005 - 50{,}015\text{ mm}$ (giới hạn $50{,}05\text{ mm}$).
    • Đường kính Piston: C50 đạt $38{,}975 - 38{,}995\text{ mm}$; C100 đạt $49{,}975 - 49{,}995\text{ mm}$ (giới hạn $49{,}90\text{ mm}$).
    • Khe hở kỹ thuật: Khe hở giữa thân và ống dẫn hướng xupáp hút là $0{,}015 - 0{,}042\text{ mm}$ (giới hạn $0{,}08\text{ mm}$), xupáp xả là $0{,}030 - 0{,}057\text{ mm}$ (giới hạn $0{,}10\text{ mm}$).
    • Chiều cao vấu cam động cơ C100: Vấu hút đạt $26{,}26\text{ mm}$; vấu xả đạt $26{,}00\text{ mm}$.
    • Mức chuẩn phao xăng bộ chế hòa khí: C50 đạt $19 - 19{,}5\text{ mm}$; SS50E đạt $21 - 21{,}5\text{ mm}$; C100 đạt $18\text{ mm}$.
  • Cập nhật cấu trúc kỹ thuật theo thời gian: Phân tích sự chuyển dịch từ cấu trúc xi lanh đúc liền khối sang xi lanh rời gồm vỏ hợp kim nhôm/gang xám kết hợp sơ mi thép chịu lực; so sánh kết cấu động cơ 2 kỳ và 4 kỳ.
  • Chuyển giao công nghệ đánh lửa: Trình bày cấu tạo chuyển giao từ mạch vít lửa truyền thống sang mạch bán dẫn CDI không tiếp điểm, kiểm soát phóng điện thông qua cảm biến xung và thyristor SCR.
  • Quy chuẩn mômen siết bu-lông: Định lượng chính xác lực siết khi lắp đặt, chẳng hạn mô-men bu-lông cổ hút bộ chế hòa khí đạt $0{,}8 - 1{,}2\text{ kG-m}$, mô-men cốc lọc xăng đạt $0{,}03 - 0{,}05\text{ kG-m}$.

Đối tượng sử dụng giáo trình (200-250 từ)

  • Học sinh, sinh viên: Áp dụng chính thức cho học sinh/sinh viên theo học trình độ Trung cấp nghề Công nghệ ô tô tại Trường Cao đẳng Cơ giới và các cơ sở giáo dục nghề nghiệp tương đương.
  • Yêu cầu điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các môn học/mô đun kỹ thuật cơ sở trước khi học MĐ 29, bao gồm:
    • MH 07: Kỹ thuật điện - điện tử (75 giờ)
    • MH 08: Cơ ứng dụng (45 giờ)
    • MH 09: Vật liệu học (45 giờ)
    • MH 10: Dung sai lắp ghép và đo lường kỹ thuật (45 giờ)
    • MH 11: Vẽ kỹ thuật (60 giờ)
    • MH 14: An toàn lao động (30 giờ)
    • MĐ 17: Thực hành Hàn - Nguội cơ bản (90 giờ)
    • MĐ 18: Kỹ thuật chung về ô tô và công nghệ sửa chữa (60 giờ)
  • Giảng viên chuyên ngành: Sử dụng làm căn cứ biên soạn giáo án tích hợp, thiết kế bài tập thực hành xưởng, lập phiếu hướng dẫn kiểm tu và xây dựng đề thi kiểm tra định kỳ, thi tốt nghiệp mô đun.
  • Thợ kỹ thuật và bạn đọc tự học: Dùng làm tài liệu tham khảo kỹ thuật phục vụ việc tra cứu thông số mài mòn, quy chuẩn lắp ráp và phương pháp phân tích sự cố mạch điện trên xe mô tô - xe máy.

Câu hỏi thường gặp (250-300 từ)

1. Giáo trình này được biên soạn cho đối tượng nào?

Tài liệu được biên soạn phục vụ học viên hệ Trung cấp nghề Công nghệ ô tô của Trường Cao đẳng Cơ giới, đồng thời dùng làm tài liệu đào tạo lý thuyết và thực hành cho thợ kỹ thuật sửa chữa mô tô - xe máy.

2. Người học cần đáp ứng kiến thức nền tảng nào trước khi tiếp cận mô đun?

Người học phải hoàn thành các môn học kỹ thuật cơ sở như Vẽ kỹ thuật (MH 11), Dung sai lắp ghép và đo lường kỹ thuật (MH 10), Kỹ thuật điện - điện tử (MH 07), Vật liệu học (MH 09) và Thực hành Hàn - Nguội cơ bản (MĐ 17).

3. Giáo trình có những điểm khác biệt kỹ thuật nào trong phần chẩn đoán hư hỏng?

Giáo trình thiết lập các bảng phân loại hiện tượng - nguyên nhân hư hỏng trực quan cho từng hệ thống; đồng thời đưa ra các phương pháp kiểm tra cụ thể như phương pháp phân đoạn dòng điện và phương pháp loại trừ mạch tải.

4. Học viên cần tuân thủ phương pháp tự học như thế nào để hoàn thành mô đun?

Người học cần nghiên cứu trước tài liệu theo từng chủ đề bài học, thành lập nhóm 2-3 người để thảo luận và viết báo cáo kỹ thuật, tham dự trên 70% thời lượng trên lớp và tham gia đầy đủ các bài kiểm tra định kỳ, kết thúc môn.

5. Những tài liệu tham khảo chính nào được sử dụng để xây dựng giáo trình?

Giáo trình dẫn chiếu 5 tài liệu tham khảo chuyên ngành:

  • Nguyễn Oanh (2001), Tự sửa xe gắn máy Honda, NXB Trẻ.
  • Kỹ thuật sửa chữa và bảo trì xe gắn máy Honda (1990), Sở Giáo dục TP. Hồ Chí Minh - NXB Thông tin.
  • Từ Văn Sơn (2000), Kỹ thuật mới xe gắn máy, NXB Thanh Hóa.
  • Vương Tùng Đống, Sổ tay sử dụng bảo dưỡng và sửa chữa xe gắn máy Trung Quốc - Nhật Bản, NXB Hải Phòng.
  • Lê Xuân Tới (1992), Kỹ thuật sửa chữa điện xe gắn máy, NXB Thanh Niên.

Kết luận (150 từ)

Giáo trình mô đun "Bảo dưỡng và sửa chữa mô tô - xe máy" (MĐ 29) của Trường Cao đẳng Cơ giới cung cấp toàn bộ cấu trúc kiến thức nền tảng và hướng dẫn kỹ năng thực hành phục vụ công tác bảo dưỡng, chẩn đoán, sửa chữa phương tiện xe hai bánh. Lộ trình đào tạo được thiết kế rõ ràng theo tiến trình 60 giờ: từ việc phân tích cơ cấu cơ khí buồng đốt, căn chỉnh hệ thống nạp nhiên liệu và đánh lửa bán dẫn, đến lắp đặt các mạch điện tín hiệu phụ trợ và cụm truyền lực khung gầm. Cùng với hệ thống bài tập thực hành trên mô hình thực tế, các quy chuẩn mô-men siết và bảng dung sai mài mòn chi tiết, giáo trình là tài liệu kỹ thuật phục vụ hiệu quả cho chương trình đào tạo nghề Công nghệ ô tô hệ chính quy cũng như công tác tra cứu thực tế tại các xưởng dịch vụ kỹ thuật.
