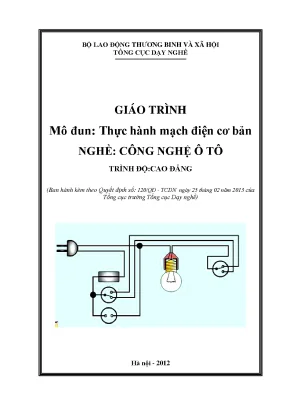

Giáo trình Thực hành mạch điện cơ bản (Mã mô đun: MĐ 27) – Nghề Công nghệ ô tô (Trình độ Cao đẳng)

Tổng quan về giáo trình

Giáo trình Thực hành mạch điện cơ bản (Mã tài liệu: MĐ 27) là tài liệu đào tạo chuyên môn nghề thuộc Chương trình khung quốc gia nghề Công nghệ ô tô, trình độ Cao đẳng. Tài liệu được ban hành kèm theo Quyết định số 120/QĐ-TCDN ngày 25 tháng 02 năm 2013 của Tổng cục trưởng Tổng cục Dạy nghề (Bộ Lao động – Thương binh và Xã hội), do tập thể tác giả biên soạn gồm ThS. Phạm Tố Như (Chủ biên), ThS. Nguyễn Đức Nam (Đồng chủ biên) cùng 18 thành viên kỹ thuật.

Trong khung chương trình đào tạo, mô đun MĐ 27 được bố trí giảng dạy sau các môn học lý thuyết kỹ thuật cơ sở và mô đun kỹ thuật nghề từ MH 08 đến MH 16 và MĐ 17 đến MĐ 26. Mô đun đóng vai trò cung cấp khối kiến thức và kỹ năng thực hành nền tảng về hệ thống điện cho người học chuyên ngành công nghệ ô tô.

Mục tiêu học tập của giáo trình bao gồm:

  • Giải thích các sơ đồ mạch điện cơ bản và mạch điện chuyên dụng lắp trên ô tô.
  • Chuyển hóa sơ đồ nguyên lý thành sơ đồ lắp đặt trên bảng điện và sa bàn điện ô tô.
  • Thực hiện các thao tác hàn nối linh kiện, lắp ráp các mạch điện theo quy trình kỹ thuật và tiêu chuẩn an toàn điện.
  • Vận hành, sử dụng dụng cụ đo kiểm chuyên dụng và bố trí nơi làm việc an toàn, vệ sinh.

Tài liệu được kết cấu theo phương pháp tích hợp lý thuyết và thực hành với tổng thời lượng 90 giờ (trong đó có 28 giờ lý thuyết, 60 giờ thực hành và 2 giờ kiểm tra định kỳ). Điểm đặc thù của giáo trình là quy trình hóa toàn bộ thao tác lắp đặt qua bảng trình tự 4 bước kỹ thuật (Chuẩn bị, Lắp thiết bị, Đấu nối dây, Vận hành thử), tạo cơ sở chuẩn mực cho đào tạo tay nghề kỹ thuật viên ô tô.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được cấu trúc thành 12 bài học phân bổ tuần tự từ các kỹ năng cơ khí – điện tử cơ bản đến việc lắp đặt các mạch điện ứng dụng trên phương tiện giao thông:

  1. Bài 1: Hàn nối linh kiện điện, điện tử bằng mỏ hàn xung, mỏ hàn điện trở (9 giờ: 2 LT - 7 TH) Cung cấp cấu tạo và nguyên lý của mỏ hàn xung (công suất từ 45W đến 100W, hoạt động dựa trên hiện tượng cảm ứng từ giữa cuộn sơ cấp $W_1$ và thứ cấp $W_2$) và mỏ hàn điện trở (ống sứ ruột đồng đỏ). Nội dung thực hành tập trung vào kỹ thuật hàn mắt lưới $10 \times 10\text{ cm}$, hàn linh kiện điện trở, tụ điện, transistor ($B, C, E$) và vi mạch IC. Chương này đưa ra phương pháp kiểm tra mối hàn bằng phép thử kéo (Pull Test với 2 chế độ: phá hủy và không phá hủy) cùng phương pháp siêu âm không phá hủy ở dải tần từ $0{,}1$ đến $20\text{ MHz}$ (vận tốc sóng từ $1000$ đến $6000\text{ m/s}$).

  2. Bài 2: Hàn thiếc bằng mỏ hàn đốt và đèn khò (6 giờ: 2 LT - 4 TH) Trình bày kỹ thuật gia công cáp điện và chi tiết kim loại lớn. Nội dung chi tiết bao gồm cấu tạo bình sinh khí axêtylen di động $BA\text{ }1{,}25-1$, cơ chế phản ứng đất đèn ($\text{CaC}_2 + 2\text{H}_2\text{O} \rightarrow \text{C}_2\text{H}_2 + \text{Ca(OH)}_2 + Q$), tính chất ngọn lửa $\text{C}_2\text{H}_2 - \text{O}_2$ đạt nhiệt độ từ $3100$ đến $3200^\circ\text{C}$, thông số điều chỉnh áp suất làm việc ($0{,}18 - 0{,}3\text{ kg/cm}^2$, van an toàn xả ở $1{,}5\text{ kg/cm}^2$). Kỹ thuật xử lý bề mặt bằng dung dịch $\text{ZnCl}_2$, chất tẩy $\text{NH}_4\text{Cl}$, kỹ thuật tuốt dây góc $30^\circ$ và xoắn cáp từ 5 đến 7 vòng.

  3. Bài 3: Lắp mạch điện đèn sợi đốt (9 giờ: 2.5 LT - 6.5 TH) Nghiên cứu nguyên lý bóng đèn dây tóc vonfram trong môi trường khí trơ và cấu tạo các khí cụ đóng cắt, bảo vệ hạ áp: cầu dao (lực điện động $F_{\text{đđ}}$, buồng dập hồ quang), cầu chì (đặc tính chảy của dây đồng, bạc, kẽm, chì với thông số vật liệu) và Áptômát. Phân loại Áptômát theo tiêu chuẩn dân dụng EN60898 (ngưỡng cắt kiểu B: $3 - 5I_{\text{đm}}$, kiểu C: $5 - 10I_{\text{đm}}$, kiểu D: $10 - 20I_{\text{đm}}$) và tiêu chuẩn công nghiệp EN60947 (kiểu G, D, MA), cùng sơ đồ cấu tạo 16 bộ phận chi tiết của Áptômát vạn năng kiểu điện từ.

  4. Bài 4: Lắp mạch điện đèn huỳnh quang (6 giờ: 2 LT - 4 TH) Phân tích cấu tạo đèn huỳnh quang catốt nóng (dây tóc vonfram phủ bari cacbonat $\text{BaCO}_3$, bột photpho hiệu suất $50%$, lượng thủy ngân $5 - 12\text{ mg}$). Nguyên lý tạo xung cảm ứng điện áp $\sim 800\text{V}$ qua cuộn chấn lưu (ballast) kết hợp tắc te (starter) thanh lưỡng kim để mồi sáng và duy trì điện áp làm việc $\sim 70\text{V}$. Các quy trình xử lý hư hỏng như hiện tượng nhấp nháy nửa đêm do đấu sai dây pha qua công tắc.

  5. Bài 5, 6, 7: Mạch điện ghép nối tiếp, song song và hỗn hợp (Tổng cộng 21 giờ)

    • Bài 5: Điều kiện mạch 2 đèn nối tiếp, công thức điện trở tương đương $R_{\text{tđ}} = R_1 + R_2 + R_3$, quy luật sụt áp tỷ lệ thuận với điện trở nhánh.
    • Bài 6: Mạch 2 đèn song song, công thức $\frac{1}{R_{\text{tđ}}} = \frac{1}{R_1} + \frac{1}{R_2} + \frac{1}{R_3}$, quy luật dòng điện phân nhánh tỷ lệ nghịch với điện trở.
    • Bài 7: Mạch hỗn hợp, phương pháp tính $R_{\text{tđ}} = \frac{R_1 \cdot R_2}{R_1 + R_2} + R_3$ (ví dụ tính toán ghép mạch $9\text{ k}\Omega$ từ các điện trở chuẩn $15\text{ k}\Omega$ và $1{,}5\text{ k}\Omega$). Bài 7 có 1 giờ kiểm tra kỹ năng.

  6. Bài 8 & Bài 9: Mạch chuông điện và mạch còi điện ô tô (Tổng cộng 12 giờ)

    • Bài 8: Cấu tạo chuông điện đồng bộ (nam châm điện, miếng sắt non, đầu búa) và chuông phân cực (nam châm vĩnh cửu, 2 cuộn dây, 2 nắp chuông) hoạt động theo nguyên lý mạch tự gián đoạn.
    • Bài 9: Cấu tạo còi điện ô tô dạng đĩa và dạng sên (màng rung, tấm cộng hưởng, khe hở tiếp điểm $0{,}05\text{ mm}$, tần số rung $200 - 400\text{ lần/s}$). Sơ đồ nguyên lý mạch còi đơn ($12\text{V}$, còi B3, nút ấn S13 nối mát) và mạch còi kép (công tắc S12, còi B4, cầu chì F10, F11 kết hợp rơle điện từ K3 dập hồ quang bảo vệ tiếp điểm).

  7. Bài 10, 11, 12: Mạch điện chức năng trên ô tô (Tổng cộng 27 giờ)

    • Bài 10: Lắp đặt mạch điện đèn tín hiệu ($8\text{ giờ}$).
    • Bài 11: Lắp đặt mạch điều khiển động cơ gạt nước trên kính ô tô ($9\text{ giờ}$).
    • Bài 12: Lắp đặt mạch điện khởi động động cơ ô tô ($10\text{ giờ}$, bao gồm 1 giờ kiểm tra đánh giá kết thúc mô đun).

Progression logic của giáo trình phát triển từ kỹ năng thao tác mối nối $\rightarrow$ tìm hiểu khí cụ đóng cắt và bảo vệ $\rightarrow$ tính toán ghép nối mạch cơ sở $\rightarrow$ lắp đặt phụ tải điện từ, tín hiệu $\rightarrow$ tích hợp vào hệ thống điện điều khiển chuyên ngành trên ô tô.

Kiến thức nền tảng được xây dựng

  • Định luật mạch điện một chiều và xoay chiều: Định luật Ohm, công thức biến đổi tương đương của các mạch điện trở nối tiếp, song song, hỗn hợp.
  • Lý thuyết điện từ và khí cụ điện: Hiện tượng tự cảm, hỗ cảm trên biến áp hàn và chấn lưu; cơ chế hình thành và dập hồ quang điện trong Áptômát và cầu dao; nguyên lý hoạt động của rơle nhiệt, rơle dòng điện, rơle điện từ.
  • Tiêu chuẩn kỹ thuật điện công nghiệp: Quy chuẩn chọn thiết bị đóng cắt bảo vệ theo tiêu chuẩn quốc tế EN60898 và EN60947.
  • Nhiệt động học và phản ứng hóa khí: Các thông số kỹ thuật về điều chế và bảo quản khí $\text{O}_2$ hóa lỏng (chưng cất ở $-183^\circ\text{C}$, nén $150\text{ atm}$, độ tinh khiết $98 - 99%$) và khí $\text{C}_2\text{H}_2$ từ đất đèn ($1\text{ kg}$ đất đèn sinh ra từ $220$ đến $300\text{ lít}$ khí).

Kỹ năng phát triển

  • Kỹ năng kỹ thuật (Technical skills): Thao tác sử dụng mỏ hàn xung, mỏ hàn điện trở, đèn khò ga và mỏ hàn khí axêtylen; kỹ thuật tráng thiếc mối hàn, uốn dây, ép đầu cốt và đấu nối dây dẫn điện theo sơ đồ.
  • Kỹ năng phân tích (Analytical skills): Đọc, giải thích và chuyển hóa sơ đồ nguyên lý sang sơ đồ đi dây thực tế trên sa bàn; chẩn đoán sai hỏng mạch điện (hở mạch, ngắn mạch, sụt áp, hỏng chấn lưu, cháy rỗ tiếp điểm còi).
  • Năng lực thực hành nghề nghiệp (Practical competencies): Lắp đặt hoàn chỉnh các mạch điện chiếu sáng, tín hiệu còi kép, hệ thống gạt nước và hệ thống khởi động động cơ theo đúng định mức kỹ thuật; tuân thủ nghiêm ngặt quy tắc an toàn cháy nổ và bảo hộ lao động.

Phương pháp giảng dạy và học tập

Tiếp cận sư phạm tích hợp (Integrated Pedagogical Approach)

Mô đun MĐ 27 áp dụng mô hình đào tạo nghề tích hợp giữa bài giảng lý thuyết chuyên môn và thực hành thao tác xưởng. Trong tổng số 90 giờ, giáo trình dành 60 giờ (tương đương $66{,}7%$) cho thời lượng thực hành trực tiếp trên bảng điện và thiết bị mẫu, 28 giờ ($31{,}1%$) cho lý thuyết nguyên lý và 2 giờ ($2{,}2%$) dành cho kiểm tra thực hành độc lập.

Bài tập và bài thực hành mẫu

Mỗi bài học được thiết kế đi kèm hệ thống bài tập thực hành thao tác trực tiếp, ví dụ:

  • Hàn nối dây đồng mắt lưới kích thước $10 \times 10\text{ cm}$ (kích cỡ mỗi ô $1 \times 1\text{ cm}$, dây đồng $\varnothing 0{,}5\text{ mm}$).
  • Đấu nối mạch 2 đèn sợi đốt nối tiếp và song song trên bảng điện kỹ thuật.
  • Lắp đặt mạch còi kép sử dụng rơle điện từ bảo vệ K3 để chống cháy rỗ tiếp điểm đóng cắt $KK'$.
  • Lắp đặt hoàn thiện mạch gạt nước và mạch khởi động động cơ ô tô trên sa bàn chuyên dùng.

Phương pháp đánh giá kết quả

Hệ thống đánh giá được chia thành hai hình thức:

  • Đánh giá quá trình thao tác: Chấm điểm dựa trên bảng yêu cầu kỹ thuật từng bước (độ bóng láng của mối hàn thiếc, mối bẻ góc vuông cạnh của dây dẫn, độ chặt của đầu cốt, sự chuẩn xác về vị trí lắp khí cụ). Áp dụng các tiêu chí đo lường cơ học (phương pháp kéo Pull Test) và phương pháp siêu âm NDT.
  • Đánh giá định kỳ: Hai bài kiểm tra thực hành tính điểm độc lập tại Bài 7 (Lắp mạch điện hỗn hợp – 1 giờ) và Bài 12 (Lắp mạch điện khởi động động cơ – 1 giờ) nhằm đánh giá năng lực tích hợp kỹ năng và vận hành mạch an toàn.

Hướng dẫn tự học cho sinh viên

  • Nghiên cứu trước sơ đồ nguyên lý mạch điện và cấu tạo thiết bị trong tài liệu trước các buổi thực hành xưởng.
  • Lập bảng trình tự các bước thực hiện thao tác (gồm 4 cột: Thứ tự, Nội dung công việc, Dụng cụ/Thiết bị, Yêu cầu kỹ thuật) trước khi tiến hành đấu nối thực tế trên thiết bị.
  • Rèn luyện kỹ năng phân tích mạch thông qua các câu hỏi ôn tập và tình huống khắc phục sự cố được nêu ở cuối mỗi bài học.

Điểm nổi bật và cập nhật

Cập nhật theo phân tích nghề và chuẩn quốc gia

Giáo trình được biên soạn dựa trên kết quả phân tích nghề Công nghệ ô tô thuộc Chương trình khung quốc gia ban hành theo Quyết định số 120/QĐ-TCDN năm 2013, bám sát các yêu cầu thực tế của thị trường sửa chữa, sản xuất và lắp ráp phương tiện giao thông tại Việt Nam.

Tích hợp công nghệ và khí cụ điện chuyên dùng

  • Cải tiến thiết bị chiếu sáng: Phân tích sự chuyển dịch kỹ thuật từ đèn sợi đốt truyền thống sang đèn huỳnh quang catốt nóng thế hệ mới (sử dụng hỗn hợp thủy ngân với liều lượng giảm xuống khoảng $5\text{ mg}$ giúp ổn định áp suất hơi trong dải nhiệt độ rộng) và hệ thống đèn tiết kiệm điện.
  • Hiện đại hóa cơ cấu tín hiệu: So sánh cấu tạo cơ học của chuông/còi điện cơ truyền thống với các loại chuông điện tử sử dụng vi mạch IC không dây tích hợp giọng nói và âm thanh kỹ thuật số.
  • Bảo vệ mạch bằng linh kiện bán dẫn và rơle: Ứng dụng tụ điện, điện trở dập tia lửa song song với cặp tiếp điểm và thiết kế rơle điện từ trung gian (K3) trong hệ thống mạch còi kép phương tiện vận tải.

Phương pháp kiểm tra chất lượng theo chuẩn công nghiệp

Tài liệu đưa vào giáo trình các phương pháp kiểm tra chất lượng mối hàn tiên tiến trong công nghiệp điện tử:

  • Phương pháp thử kéo cơ học có kiểm soát bằng vi xử lý (Pull Test).
  • Phương pháp kiểm tra không phá hủy bằng sóng siêu âm ở dải tần số $0{,}1 - 20\text{ MHz}$ và dải bước sóng $1 - 10\text{ mm}$, cho phép phát hiện khuyết tật bên trong mối ghép mà không làm biến dạng vật liệu hàn.

Đối tượng sử dụng giáo trình

Sinh viên và học viên chuyên ngành

  • Đối tượng đào tạo: Sinh viên hệ Cao đẳng nghề và Trung cấp nghề ngành Công nghệ ô tô, Điện ô tô hoặc Kỹ thuật cơ điện tử.
  • Giai đoạn học tập: Thường được bố trí giảng dạy ở học kỳ 2 hoặc năm thứ hai của chương trình đào tạo, sau khi sinh viên đã hoàn thành khối kiến thức cơ sở.

Điều kiện tiên quyết (Prerequisites)

Để tiếp thu tốt mô đun MĐ 27, người học cần hoàn thành các môn học và mô đun tiên quyết theo chương trình đào tạo khung:

  • Các môn học kỹ thuật cơ sở: MH 08 đến MH 16 (Vẽ kỹ thuật, Cơ kỹ thuật, Kỹ thuật nhiệt, Kỹ thuật điện tử cơ bản...).
  • Các mô đun thực hành căn bản: MĐ 17 đến MĐ 26 (Gia công nguội, an toàn lao động, đo lường kỹ thuật...).

Giảng viên và cán bộ đào tạo

  • Sử dụng giáo trình làm khung bài giảng chuẩn để thiết kế giáo án tích hợp, hướng dẫn bài tập thực hành trên bảng điện và phân bổ thời lượng giảng dạy theo đúng tỷ lệ 28 giờ lý thuyết / 60 giờ thực hành.
  • Sử dụng các bảng tiêu chí kỹ thuật trong giáo trình để xây dựng thang điểm chấm thi kết thúc mô đun.

Kỹ thuật viên tự học và tham khảo

Kỹ thuật viên tại các xưởng sửa chữa, bảo dưỡng ô tô có thể sử dụng giáo trình làm tài liệu tra cứu các sơ đồ mạch điện còi đơn, còi kép, mạch gạt nước, mạch khởi động và quy trình kỹ thuật vận hành máy hàn khí axêtylen an toàn.

Câu hỏi thường gặp (FAQ)

1. Giáo trình này phù hợp với đối tượng nào?

Giáo trình được thiết kế chuẩn mực cho sinh viên trình độ Cao đẳng nghề Công nghệ ô tô, đồng thời là tài liệu giảng dạy cho giáo viên dạy nghề kỹ thuật và tài liệu thực hành cho thợ kỹ thuật điện ô tô.

2. Cần hoàn thành những kiến thức nền tảng nào trước khi học mô đun này?

Người học cần hoàn thành khối kiến thức thuộc các môn học MH 08 đến MH 16 và các mô đun kỹ thuật MĐ 17 đến MĐ 26 trong chương trình đào tạo nghề Công nghệ ô tô, bao gồm an toàn điện, vẽ kỹ thuật cơ khí và kiến thức điện cơ bản.

3. Điểm khác biệt của mô đun MĐ 27 so với các giáo trình mạch điện tổng quát là gì?

Mô đun MĐ 27 không dạy lý thuyết điện thuần túy mà tích hợp trực tiếp kỹ thuật hàn nối, khí cụ đóng cắt với các hệ thống mạch điện cụ thể trên ô tô (mạch còi kép có rơle bảo vệ, mạch gạt nước kính lái, mạch khởi động động cơ, thiết bị hàn khí BA 1,25-1) theo quy trình chuẩn hóa 4 bước.

4. Phương pháp tự học giáo trình này để đạt hiệu quả cao nhất là gì?

Người học cần đọc hiểu nguyên lý mạch điện, tự vẽ lại sơ đồ nguyên lý sang sơ đồ đi dây sa bàn, lập bảng trình tự thao tác kỹ thuật trước khi làm việc tại xưởng thực hành và tuân thủ các quy định về an toàn thiết bị hàn và điện áp.

5. Giáo trình có các chỉ dẫn bảo vệ thiết bị và an toàn lao động nào?

Giáo trình trình bày cụ thể các hướng dẫn an toàn: quy định đặt máy sinh khí axêtylen cách xa nguồn nhiệt tối thiểu $15\text{ m}$, kiểm tra van xả an toàn ở mức $1{,}5\text{ kg/cm}^2$, lựa chọn ngưỡng bảo vệ Áptômát theo tiêu chuẩn EN60898/EN60947 và sơ đồ sử dụng rơle chống cháy rỗ tiếp điểm còi xe.

Kết luận

Giáo trình Thực hành mạch điện cơ bản (MĐ 27) là tài liệu đào tạo chuyên môn được chuẩn hóa của Tổng cục Dạy nghề, cung cấp hệ thống kiến thức toàn diện từ kỹ thuật hàn nối vật liệu, khí cụ đóng cắt bảo vệ đến việc lắp đặt các mạch điện ứng dụng trên ô tô.

Lộ trình đào tạo trong giáo trình được xây dựng logic từ thao tác cơ bản trên linh kiện (Bài 1 - 2), qua các dạng mạch chiếu sáng và ghép nối cơ bản (Bài 3 - 7), đến các mạch tín hiệu và mạch chức năng phức tạp trên xe cơ giới (Bài 8 - 12). Tài liệu là cơ sở học tập cho sinh viên chuyên ngành Công nghệ ô tô nhằm đáp ứng yêu cầu kỹ năng thực tế tại các xưởng sản xuất, lắp ráp và sửa chữa phương tiện giao thông.
