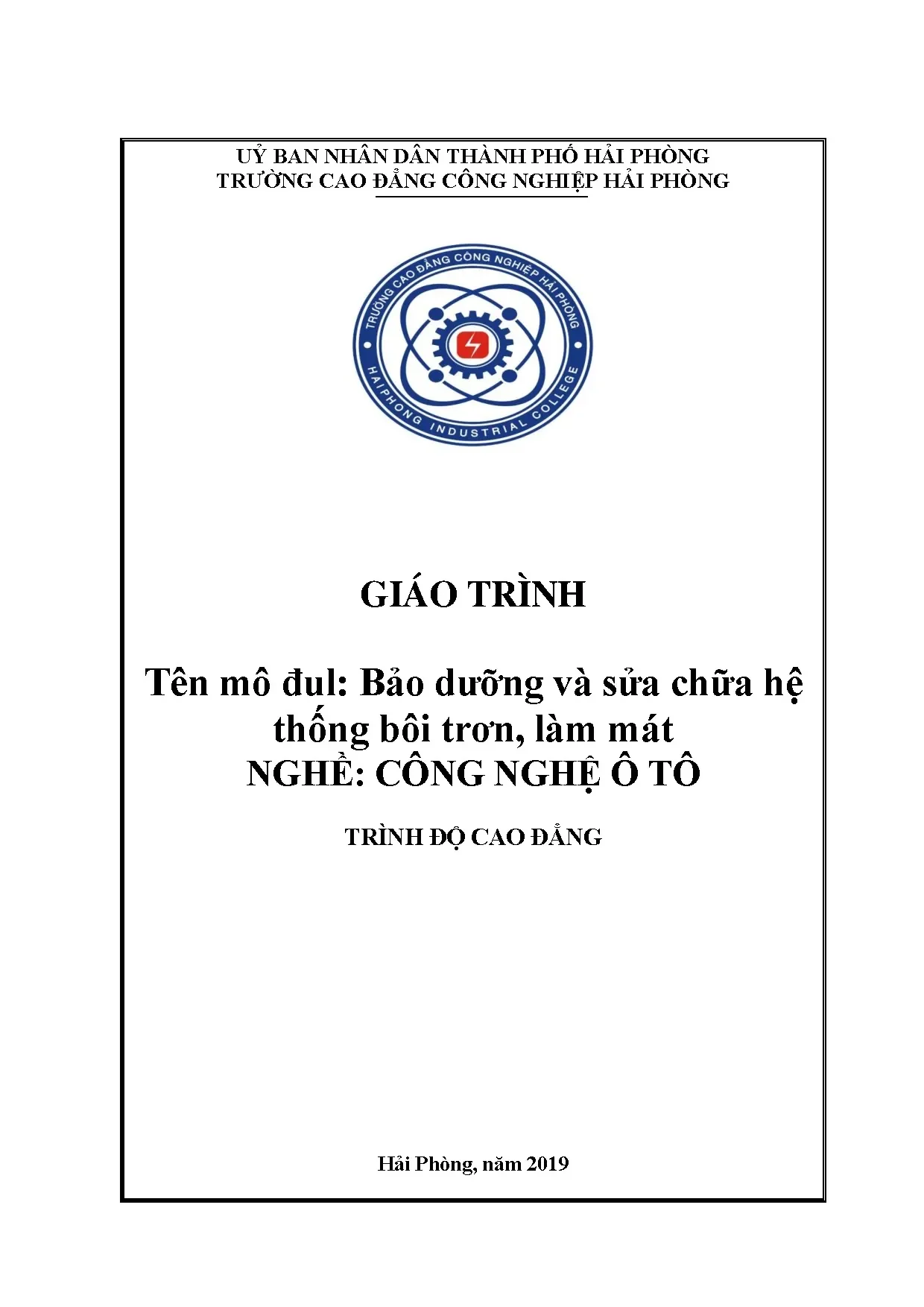

UỶ BAN NHÂN DÂN THÀNH PHỐ HẢI PHÒNG TRƯỜNG CAO ĐẲNG CÔNG NGHIỆP HẢI PHÒNG GIÁO TRÌNH Tên mô đul: Bảo dưỡng và sửa chữa hệ thống bôi trơn, làm mát NGHỀ: CÔNG NGHỆ Ô TÔ TRÌNH ĐỘ CAO ĐẲNG Hải Phòng, năm 2019 1 LỜI GIỚI THIỆU Trong nhiều năm gần đây tốc độ gia tăng số lượng và chủng loại ô tô ở nước ta khá nhanh. Nhiều kết cấu hiện đại đã trang bị cho ô tô nhằm thỏa mãn càng nhiều nhu cầu của giao thông vận tải. Trong quá trình sử dụng, trạng thái kỹ thuật của hệ thống bôi trơn và hệ thống làm mát động cơ dần thay đổi theo hướng xấu đi, dẫn tới hư hỏng và giảm độ tin cậy. Qúa trình thay đổi có thể kéo dài theo thời gian (Km vận hành của ô tô) và phụ thuộc vào nhiều nguyên nhân như: chất lượng vật liệu, công nghệ chế tạo và lắp ghép, điều kiên và môi trường sử dụng.Làm cho các chi tiết, bộ phận mài mòn và hư hỏng theo thời gian, cần phải được kiểm tra, chẩn đoán để bảo dưỡng và sửa chữa kịp thời.
Nhằm duy trì tình trạng kỹ thuật của hệ thống bôi trơn và hệ thống làm mát ở trạng thái làm việc với độ tin cậy và an toàn cao nhất. Để phục vụ cho học viên học nghề và thợ sửa chữa ô tô những kiến thức cơ bản cả về lý thuyết và thực hành bảo dưỡng, sửa chữa hệ thống Bôi trơn và Làm mát. Với mong muốn đó giáo trình được biên soạn, nội dung giáo trình bao gồm sáu bài: Bài 1. Tháo lắp, nhận dạng hệ thống bôi trơn Bài 2.
Bảo dưỡng hệ thống bôi trơn Bài 3. Sửa chữa hệ thống bôi trơn Bài 4. Tháo lắp, nhận dạng hệ thống làm mát Bài 5. Bảo dưỡng hệ thống làm mát Bài 6.
Sửa chữa hệ thống làm mát Kiến thức trong giáo trình được biên soạn theo chương trình dạy nghề được Tổng cục Dạy nghề phê duyệt, sắp xếp logic từ nhiệm vụ, cấu tạo, nguyên lý hoạt động của hệ thống Bôi trơn và Làm mát đến cách phân tích các hư hỏng, phương pháp kiểm tra và quy trình thực hành sửa chữa. Do đó người đọc có thể hiểu một cách dễ dàng. Xin chân trọng cảm ơn Tổng cục Dạy nghề, Khoa Động lực trường Cao đẳng nghề Cơ khí Nông nghiệp cũng như sự giúp đỡ quý báu của đồng nghiệp đã giúp tác giả hoàn thành giáo trình này. Mặc dù đã rất cố gắng nhưng không tránh khỏi sai sót, tác giả rất mong nhận được ý kiến đóng góp của người đọc để lần xuất bản sau giáo trình được hoàn thiện hơn.
Tổ bộ môn 2 MỤC LỤC ĐỀ MỤC TRANG 1 Lời giới thiệu 2 2 Mục lục 3 3 Bài 1. Tháo lắp, nhận dạng hệ thống bôi trơn 5 4 Bài 2. Bảo dưỡng hệ thống bôi trơn 33 5 Bài 3. Sửa chữa hệ thống bôi trơn 52 6 Bài 4.
Tháo lắp, nhận dạng hệ thống làm mát 59 7 Bài 5. Bảo dưỡng hệ thống làm mát 84 8 Bài 6. Sửa chữa hệ thống làm mát 97 9 Tài liệu tham khảo 124 3 TÊN MÔ ĐUN: BẢO DƯỠNG VÀ SỬA CHỮA HỆ THỐNG BÔI TRƠN VÀ HỆ THỐNG LÀM MÁT Mã mô đun: MĐ 22 I. Vị trí, ý nghĩa, vai trò mô đun: - Mô đun được bố trí dạy sau các môn học/ mô đun sau: MH 07, MH 08, MH 09, MH 10, MH 11, MH 12, MH13, MH 14, MH 15, MH 16, MH 17, MĐ 18, MĐ 19, MĐ 20, MĐ 21, MĐ 22, MĐ 23.
- Là mô đun chuyên môn nghề. - Có ý nghĩa và vai trò quan trọng trong việc cung cấp một phần kiến thức, kỹ năng nghề nghề công nghệ ô tô II. Mục tiêu của mô đun: - Trình bày được nhiệm vụ, phân loại, cấu tạo, nguyên lý làm việc của hệ thống bôi trơn và hệ thống làm mát - Tháo lắp, kiểm tra, bảo dưỡng, sửa chữa được hệ thống bôi trơn và hệ thống làm mát đúng quy trình, quy phạm, đúng phương pháp và đạt tiêu chuẩn kỹ thuật do nhà chế tạo quy định - iải thích được sơ đồ cấu tạo và nguyên lý làm việc chung của hệ thống bôi trơn và hệ thống làm mát - hân tích được những hiện tượng, nguyên nhân sai hỏng trong hệ thống bôi trơn và hệ thống làm mát - Trình bày được phương pháp kiểm tra, bảo dưỡng và sửa chữa những sai hỏng các chi tiết, bộ phận của hệ thống bôi trơn và hệ thống làm mát - Sử dụng đúng, hợp lý các dụng cụ kiểm tra, bảo dưỡng và sửa chữa đảm bảo chính xác và an toàn - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên III. Nội dung tổng quát và phân phối thời gian: Thời gian Số Tên các bài trong mô đun Tổng Lý Thực Kiểm TT số thuyết hành tra 1 Tháo lắp, nhận dạng hệ thống bôi trơn 20 6 14 2 Bảo dưỡng hệ thống bôi trơn 12 3 9 3 Sửa chữa hệ thống bôi trơn 20 6 12 2 4 Tháo lắp, nhận dạng hệ thống làm mát 21 6 15 5 Bảo dưỡng hệ thống làm mát 12 3 9 6 Sửa chữa hệ thống làm mát 20 6 12 2 Cộng 105 30 71 4 BÀI 1: THÁO LẮP, NHẬN DẠNG HỆ THỐNG BÔI TRƠN 4 Mã bài: MĐ 24 - 01 Giới thiệu chung về bài: Hệ thống bôi trơn được sử dụng rộng rãi bởi chúng có nhiều tính năng ưu việt: độ bền tốt và có kích thước nhỏ gọn, tiết kiệm nhiên liệu và được trang bị rất hiện đại.
Việc tháo lắp, bảo dưỡng sửa chữa là rất quan trọng nó làm tăng tuổi thọ của ô tô. Với mục tiêu nghiên cứu quá trình sửa chữa và bảo dưỡng là một trong mục tiêu rất quan trọng. Mục tiêu: - Trình bày được nhiệm vụ, yêu cầu, phân loại, cấu tạo và nguyên lý làm việc của hệ thống bôi trơn dùng trong động cơ - Tháo, lắp, nhận dạng, bảo dưỡng và sửa chữa được hệ thống bôi trơn, đúng quy trình đảm bảo kỹ thuật và an toàn - Chấp hành đúng quy trình, quy phạm trong nghề công nghệ ô tô - Rèn luyện tính kỷ luật, cẩn thận, tỉ mỉ của học viên. Nội dung chính: 1.
NHIỆM VỤ, YÊU CẦU VÀ PHÂN LOẠI CỦA HỆ THỐNG BÔI TRƠN Mục tiêu: - Trình bày được nhiệm vụ, yêu cầu, phân loại, của hệ thống bôi trơn dùng trong động cơ 1.1 Nhiệm vụ của hệ thống và dầu bôi trơn Hệ thống bôi trơn có nhiệm vụ: Liên tục cung cấp dầu bôi trơn đến bề mặt ma sát của các chi tiết để giảm tiêu hao năng lượng do ma sát, chống mài mò do cơ học và mài mòn do hoá học, rửa sạch các bề mặt do mài mòn gây ra, làm nguội bề mặt ma sát, tăng cường sự kín khít của khe hở. Dầu bôi trơn có nhiệm vụ: Bôi trơn, làm mát, tẩy rửa, bảo vệ các bề mặt ma sát và làm kín một số khe hở lắp ghép. Bôi trơn: Dầu đến các bề mặt ma sát, làm giảm tổn thất ma sát: Dầu bôi trơn đống vai trò làm đệm ngăn cách và làm giảm ma sát giữa các bề mặt ma sát. Làm mát các ổ trục: Do ma sát làm cho các bề mặt ma sát bị nóng lên, khi dầu lưu thông qua sẽ hấp thụ và vận chuyển một phần nhiệt lượng đó đi làm mát.
Tẩy rửa các bề mặt ma sát: Do ma sát giữa các bề mặt làm phát sinh những mạt kim loại, khi dầu lưu thông qua sẽ tẩy rửa các tạp chất làm sạch các bề mặt ma sát. Làm kín: Tại các bề mặt tiếp xúc dầu sẽ điền lấp đi những khe hở nhỏ. Bảo vệ bề mặt các chi: Dầu bôi trơn phủ trên bề mặt các chi tiết máy sẽ ngăn không cho không khí tiếp xúc với các bề mặt kim loại, hạn chế được hiện tượng ô xy hoá. Bề mặt các chi tiết dù được gia công chính xác với độ bóng đến đâu song vẫn tồn tại những nhấp nhô bề mặt (nhấp nhô tế vi) do mũi dao khi gia công tạo 5 ra, nếu nhìn bằng kính phóng đại nhiều lần ta thấy những nhấp nhô tế vi có dạng răng cưa.
Khi hai chi tiết tiếp xúc với nhau, nhất là khi chúng chuyển động tương đối trên bề mặt của nhau sẽ sinh ra một lực cản rất lớn (lực ma sát). Lực ma sát là nguyên nhân gây ra sự cản trở chuyển động bề mặt các chi tiết sinh nhiệt, là nguyên nhân của sự mài mòn và biến chất bề mặt. Do đó bằng một cách nào đó ta chống lại lực ma sát này. Để giảm lực ma sát ta tạo ra một lớp dầu ngăn giữa hai bề mặt ngăn cách, ma sát kiểu này gọi là ma sát ướt.
Trong thực tế rất khó tạo được một lớp dầu ngăn cách hoàn chỉnh do nhiều yếu tố tạo nên (do độ nhớt dầu, sự biến chất phá huỷ dầu do khe hở giữa hai bề mặt ma sát …), những vị trí hai bề mặt ma sát trực tiếp, tiếp xúc với nhau, ma sát kiểu này là ma sát nửa ướt. Một số cặp chi tiết lớp dầu bôi trơn chỉ được tạo một màng rất mỏng dễ phá huỷ (sụt áp,…) đó là ma sát giới hạn.2 Yêu cầu của hệ thống và dầu bôi trơn Dầu nhờn phải được đưa đi đến tất cả các vị trí cần bôi trơn, lưu lượng và áp suất dầu bôi trơn phải phù hợp với từng vị trí bôi trơn. Hệ thống dầu nhờn phải đơn giản, làm việc tin cậy đảm bảo suất tiêu hao dầu nhờn là nhỏ nhất. Chất bôi trơn phải phù hợp với từng loại động cơ (2 kỳ hay 4 kỳ, tăng áp hay không tăng áp, tốc độ cao hay thấp,…), phù hợp với chế độ, điều kiện, nhiệm vụ của cơ cấu, hệ thống mối ghép,… , và nó phải bôi trơn.
hải dễ kiếm có lượng đủ dùng, giá thành có thể chấp nhận được, lại không độc hại. Bền vững về tính chất bôi trơn, không hoặc ít tạo cấn, tạo bột: không hoặc ít bị phân tản không gây cháy, nổ,… Chất bôi trơn phải phải được đưa tới chỗ cần bôi trơn một cách liên tục, đều đặn với lưu lượng, trạng thái (áp suất, nhiệt độ) tính chính xác và có thể kiểm tra, điều chỉnh và điều khiển được. Các thiết bị, bộ phận,… của HTBT phải đơn giản dễ sử dụng, tháo lắp, kiểm tra, điều chỉnh,… có khả năng tự động hoá cao, nhưng giá thành vừa phải.3 Phân loại các phương pháp bôi trơn Theo đặc điểm phụ tải ở các ổ trục, công suất, tốc độ của động cơ và vị trí cần bôi trơn mà sử dụng các phương pháp bôi trơn cho phù hợp.
