Tổng quan về giáo trình

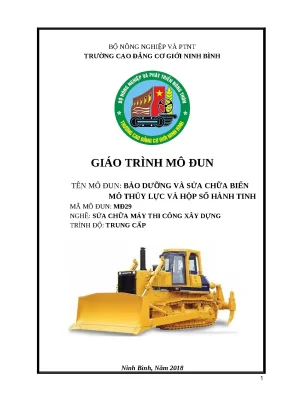

Giáo trình mô đun Bảo dưỡng và sửa chữa biến mô thủy lực và hộp số hành tinh (Mã mô đun: MĐ29) là tài liệu đào tạo chuyên môn thuộc chương trình đào tạo trình độ trung cấp của nghề Sửa chữa Máy thi công xây dựng. Giáo trình do tác giả Nguyễn Thế Long biên soạn, được Hội đồng thẩm định Trường Cao đẳng Cơ giới Ninh Bình (thuộc Bộ Nông nghiệp và Phát triển Nông thôn) nghiệm thu và ban hành vào năm 2018. Trong khung chương trình đào tạo nghề, MĐ29 giữ vị trí mô đun chuyên ngành cốt lõi, cung cấp toàn bộ kiến thức và kỹ năng thực hành liên quan đến hệ thống truyền lực thủy động trên các thiết bị cơ giới công trình.

Mục tiêu học tập của giáo trình tập trung vào việc trang bị cho người học:

  • Khả năng phân tích nhiệm vụ, yêu cầu kỹ thuật, cấu tạo và nguyên lý làm việc của bộ biến mô thủy lực, bộ truyền bánh răng hành tinh và hệ thống điều khiển thủy lực.
  • Kỹ năng nhận dạng các hiện tượng, nguyên nhân hư hỏng thường gặp trong quá trình vận hành thiết bị cơ giới.
  • Năng lực thực hiện thành thạo các thao tác tháo lắp, kiểm tra, đo đạc áp suất, nhiệt độ, xác định mức độ hao mòn chi tiết và thực hiện quy trình bảo dưỡng, sửa chữa phục hồi đúng tiêu chuẩn kỹ thuật.

Cấu trúc giáo trình được biên soạn dựa trên ba nguyên tắc chủ đạo: tính định hướng thị trường lao động, tính hệ thống - khoa học, cùng tính ổn định - linh hoạt. Điểm đặc sắc của tài liệu là phương pháp tiếp cận trực quan, kết hợp giữa thuyết truyền động thủy động lực học với các sơ đồ kết cấu và quy trình công nghệ chi tiết từ các dòng thiết bị thi công thực tế như máy ủi Komatsu D65E, D85E và Caterpillar D6H.

Nội dung kiến thức cốt lõi

Các chương/chủ đề chính

Giáo trình được chia thành 6 bài học chuyên đề, phân bổ theo tiến trình từ nguyên lý cấu tạo đến thực hành bảo dưỡng và sửa chữa từng cụm cơ cấu:

  • Bài 1: Cấu tạo bộ biến mô thủy lực (trang 4 - 16): Trình bày chức năng truyền, khuếch đại mô men và hấp thụ dao động xoắn từ động cơ. Phân tích kết cấu của bánh bơm, bánh tuốc bin, stato, khớp một chiều, van giảm áp (hạ áp suất từ 20 $\text{kg/cm}^2$ xuống $7{,}5 - 8\text{ kg/cm}^2$), van điều áp ($2 - 3\text{ kg/cm}^2$) và bơm dầu bôi trơn. Chương này cũng phân tích bộ chia mô men phối hợp biến mô trên dòng máy ủi Caterpillar D6H.
  • Bài 2: Sửa chữa và bảo dưỡng bộ biến mô thủy lực (trang 17 - 27): Hệ thống hóa các hiện tượng hư hỏng (đèn cảnh báo, chết máy khi chạy cầm chừng, rung giật, áp suất yếu, rò rỉ dầu). Hướng dẫn phương pháp kiểm tra áp suất đầu vào/đầu ra (tiêu chuẩn $15\text{ kg/cm}^2$) và nhiệt độ làm việc ($70 - 80^\circ\text{C}$). Trình bày quy trình tháo lắp từng bước trên máy ủi Komatsu D65E và D85E.
  • Bài 3: Cấu tạo bộ truyền bánh răng hành tinh (trang 28 - 62): Khảo sát cấu tạo và nguyên lý của bộ truyền bánh răng hành tinh kiểu đơn và kiểu Ravigneaux (kiểu kép). Phân tích 4 trạng thái động học cơ bản: giảm tốc, đảo chiều (lùi xe), nối trực tiếp và tăng tốc. Trình bày chi tiết cơ cấu ly hợp đĩa ma sát ướt, buồng triệt tiêu áp suất dầu thủy lực ly tâm, khớp một chiều ($F_1, F_2$), các cụm phanh ($B_1, B_2, B_3$) và sơ đồ đường truyền mô men ở các tay số tiến 1, 2, 3 và lùi 1 trên máy ủi Komatsu D85E.
  • Bài 4: Sửa chữa và bảo dưỡng bộ biến mô hành tinh (trang 63 - 86): Quy trình công nghệ tháo rời, làm sạch, kiểm tra độ mòn, cong vênh của đĩa ma sát, đĩa thép, tang trống ly hợp, bánh răng mặt trời, giá đỡ hành tinh và lắp ráp hoàn nguyên trên hộp số D65E.
  • Bài 5: Cấu tạo hệ thống điều khiển thủy lực (trang 87 - 106): Khảo sát nguyên lý vận hành của các van phân phối, van điều khiển áp suất và mạch dẫn dầu điều khiển đóng/ngắt các pít tông ly hợp hộp số.
  • Bài 6: Sửa chữa và bảo dưỡng hệ thống điều khiển thủy lực (trang 107 trở đi): Các phương pháp chẩn đoán sự cố kẹt van, rò rỉ áp suất và quy trình bảo dưỡng, hiệu chỉnh ngăn kéo van điều khiển thủy lực.

Progression logic của giáo trình đi từ việc xây dựng nền tảng lý thuyết cơ cấu thủy lực và cơ khí sang quy trình chẩn đoán, đo kiểm và sửa chữa thực tế.

flowchart TD
    A["Bài 1: Cấu tạo Biến mô Thủy lực"] --> B["Bài 2: Sửa chữa & Bảo dưỡng Biến mô"]
    C["Bài 3: Cấu tạo Bộ truyền Bánh răng Hành tinh"] --> D["Bài 4: Sửa chữa & Bảo dưỡng Bộ biến mô Hành tinh"]
    E["Bài 5: Cấu tạo Hệ thống Điều khiển Thủy lực"] --> F["Bài 6: Sửa chữa & Bảo dưỡng Hệ thống Điều khiển"]
    B --> G["Thực hành Chẩn đoán & Sửa chữa Toàn diện"]
    D --> G
    F --> G

Kiến thức nền tảng được xây dựng

  • Thuyết truyền động thủy động: Năng lượng cơ học từ trục khuỷu động cơ được biến đổi thành động năng của dòng chất lỏng (dầu thủy lực không chịu nén) tại bánh bơm, sau đó chuyển hóa ngược lại thành cơ năng tại bánh tuốc bin để dẫn động trục sơ cấp hộp số.
  • Nguyên lý khuếch đại mô men: Tác dụng của bánh phản xạ (stato) gắn khớp một chiều giúp đổi hướng dòng dầu hồi từ tuốc bin về trợ lực cho mặt sau cánh bánh bơm khi có sự chênh lệch tốc độ.
  • Động học hệ bánh răng hành tinh: Mối quan hệ tỷ số truyền và chiều quay thông qua việc điều khiển các phần tử: bánh răng mặt trời (Sun gear), bánh răng bao (Ring gear), bánh răng hành tinh (Planet pinion) và cần dẫn (Carrier).
  • Nguyên lý điều khiển thủy lực ma sát: Quá trình cấp dầu có áp lực vào xi lanh pít tông để nén các đĩa ma sát và đĩa thép gắn xen kẽ, kết hợp khoang đối áp để triệt tiêu ảnh hưởng của lực ly tâm tác động lên dầu bôi trơn.

Kỹ năng phát triển

  • Technical skills: Đọc hiểu sơ đồ mạch thủy lực và sơ đồ dòng truyền công suất; phân tích ma trận hoạt động của các bộ ly hợp/phanh tương ứng với các vị trí số tiến - lùi.
  • Analytical skills: Sử dụng đồng hồ đo áp suất để đánh giá chất lượng van giảm áp và bơm dầu; sử dụng súng đo nhiệt độ để kiểm tra két làm mát; phân tích hiện tượng động cơ chết máy ở chế độ không tải hoặc trượt số khi chịu tải lớn.
  • Practical competencies: Thao tác thành thạo dụng cụ cơ khí chuyên dụng (cờ lê choòng từ $17\text{ mm}$ đến $36\text{ mm}$, kìm phanh, búa đồng, vam tháo chuyên dùng, thiết bị móc cẩu); thực hiện quy trình ngâm đĩa ma sát mới trong dầu ATF tối thiểu 15 phút trước khi lắp; tuân thủ nghiêm ngặt các quy định an toàn nâng hạ và bảo vệ gioăng phớt chắn dầu.

Phương pháp giảng dạy và học tập

Giáo trình áp dụng phương pháp tiếp cận theo năng lực thực hiện (Competency-Based Training). Mỗi bài học đều được tổ chức chặt chẽ từ mục tiêu nhận thức đến bảng hướng dẫn công nghệ thực hành.

  • Cấu trúc bài giảng thực hành: Nội dung thực hành được chuẩn hóa thành các bảng quy trình tháo lắp chi tiết. Mỗi bước đều xác định rõ: Thứ tự nội dung công việc, Dụng cụ sử dụng tương ứng và Yêu cầu kỹ thuật bắt buộc (ví dụ: yêu cầu tháo đều đối xứng bu lông, kê gỗ chắc chắn khi dùng vam tháo bánh bơm, kiểm tra rãnh phanh hãm).
  • Phân tích ca bệnh thực tế (Case studies): Tài liệu phân tích trực tiếp các lỗi kỹ thuật phát sinh trên máy thi công, như tình trạng hỏng khớp một chiều stato dẫn đến giảm hiệu suất truyền động ở tốc độ cao, hay lỗi kẹt van giảm áp gây tụt áp suất mạch bôi trơn hộp số.
  • Phương pháp đánh giá:
    • Đánh giá lý thuyết: Trắc nghiệm và tự luận về sơ đồ nguyên lý, cấu tạo chi tiết, đường đi của dòng dầu và bảng phân bố trạng thái các phần tử hành tinh.
    • Đánh giá kỹ năng: Quan sát thao tác tháo lắp theo đúng trình tự, kỹ năng sử dụng thiết bị đo kiểm áp suất, độ chuẩn xác khi định vị các vòng bi, phanh hãm và thời gian hoàn thành quy trình bảo dưỡng.
  • Hướng dẫn tự học: Người học cần đối chiếu lý thuyết với các bảng tóm tắt trạng thái quay của bộ truyền hành tinh, luyện tập kỹ năng tra cứu sơ đồ kết cấu máy Komatsu D85E và Caterpillar D6H trước khi bước vào xưởng thực hành.

Điểm nổi bật và cập nhật

  • Tích hợp các cải tiến công nghệ mới trên máy thi công: Giáo trình cập nhật nguyên lý của cụm ly hợp khóa biến mô điều khiển điện tử (Lock-up Clutch) xuất hiện trên các thế hệ máy công trình đời mới, giúp biến mô khóa cứng ở dải tốc độ cao nhằm loại bỏ hiện tượng trượt thủy lực và tiết kiệm nhiên liệu.
  • Giải pháp cơ chế triệt tiêu áp suất ly tâm: Phân tích cụ thể cơ cấu bố trí khoang dầu đối áp nhằm loại bỏ áp suất sinh ra do lực ly tâm của dầu trong buồng pít tông ly hợp khi quay nhanh, giúp quá trình chuyển số diễn ra êm dịu, không bị va đập thủy lực.
  • Thông số kỹ thuật định lượng chính xác: Cung cấp đầy đủ các giá trị đo kiểm chuẩn phục vụ công tác chẩn đoán xưởng:
    • Áp suất van giảm áp sơ cấp: $20\text{ kg/cm}^2$.
    • Áp suất van giảm áp thứ cấp vào biến mô: $7{,}5 - 8\text{ kg/cm}^2$.
    • Áp suất van điều áp xả bảo vệ biến mô: $2 - 3\text{ kg/cm}^2$.
    • Áp suất kiểm tra tiêu chuẩn vào/ra hộp số: $15\text{ kg/cm}^2$.
    • Nhiệt độ làm việc tiêu chuẩn của dầu biến mô: $70 - 80^\circ\text{C}$.
  • Tính đồng bộ giữa bảo dưỡng và sửa chữa: Quy trình kỹ thuật gắn liền với các thao tác thực tế như xả kiệt dầu cũ trong hệ thống làm mát, ngâm dầu ATF cho đĩa ma sát mới và kiểm tra khe hở định vị then hoa trục sơ cấp.

Đối tượng sử dụng giáo trình

  • Học sinh, sinh viên: Tài liệu học tập chính thức cho học sinh, sinh viên hệ trung cấp và cao đẳng ngành Sửa chữa Máy thi công xây dựng, Công nghệ Kỹ thuật Ô tô, Máy xây dựng và Cơ giới hóa công trình.
  • Điều kiện tiên quyết (Prerequisites): Người học cần hoàn thành các mô đun cơ sở bao gồm: Dung sai lắp ghép và Đo lường kỹ thuật, Vẽ kỹ thuật cơ khí, Cơ lý thuyết, Nguyên lý máy, Thủy lực đại cương và An toàn lao động trong xưởng cơ khí.
  • Giảng viên và cán bộ đào tạo: Dùng làm giáo án khung để thiết kế bài giảng lý thuyết chuyên ngành, xây dựng phiếu hướng dẫn thực hành (Job sheets) và lập tiêu chí kiểm tra tay nghề bậc thợ.
  • Tài liệu tham khảo chuyên ngành: Phù hợp làm cẩm nang tra cứu kỹ thuật cho thợ sửa chữa, kỹ thuật viên bảo dưỡng tại các công trường xây dựng, xưởng đại tu xe máy chuyên dùng và cán bộ quản lý thiết bị cơ giới.

Câu hỏi thường gặp

1. Giáo trình này phù hợp nhất với những đối tượng người học nào?

Tài liệu được biên soạn phục vụ học sinh, sinh viên trình độ trung cấp nghề Sửa chữa Máy thi công xây dựng, đồng thời dùng làm tài liệu kỹ thuật tham khảo cho công nhân, kỹ thuật viên vận hành và sửa chữa máy công trình.

2. Người học cần chuẩn bị kiến thức nền tảng nào trước khi học mô đun MĐ29?

Cần nắm vững kiến thức về truyền động cơ khí, thủy lực cơ bản, kỹ năng đọc bản vẽ cơ khí và kỹ thuật sử dụng các dụng cụ cầm tay phổ thông (cờ lê, kìm phanh, thiết bị đo áp suất).

3. Giáo trình có điểm gì khác biệt so với các tài liệu lý thuyết thủy lực thông thường?

Tài liệu không thuần túy trình bày công thức toán học mà tập trung vào kết cấu máy thực tế (Komatsu D65E, D85E, Caterpillar D6H) và chuẩn hóa toàn bộ các bước tháo lắp, kiểm tra thành các bảng quy trình công nghệ chi tiết.

4. Làm thế nào để tự học và nắm vững các trạng thái của bộ truyền bánh răng hành tinh?

Người học nên dựa vào bảng hoạt động các phần tử (phần tử chủ động, phần tử bị dẫn, phần tử cố định) trong Bài 3 để phân tích sơ đồ dòng truyền mô men tương ứng cho từng tay số tiến 1, 2, 3 và số lùi 1.

5. Những quy chuẩn kỹ thuật đặc thù nào được nhấn mạnh trong giáo trình?

Các quy chuẩn quan trọng bao gồm: kiểm tra áp suất làm việc chuẩn ($15\text{ kg/cm}^2$), duy trì nhiệt độ dầu trong khoảng $70 - 80^\circ\text{C}$, và bắt buộc ngâm đĩa ma sát mới trong dầu ATF tối thiểu 15 phút trước khi lắp ráp.

Kết luận

Giáo trình mô đun Bảo dưỡng và sửa chữa biến mô thủy lực và hộp số hành tinh (MĐ29) của Trường Cao đẳng Cơ giới Ninh Bình là tài liệu đào tạo nghề mang tính chuẩn mực và hệ thống cao. Nội dung giáo trình kết nối chặt chẽ giữa nguyên lý truyền lực thủy động với các quy trình tháo lắp, đo kiểm và sửa chữa trên thiết bị cơ giới thực tế. Lộ trình học tập khoa học dẫn dắt người học từ việc nắm vững cấu tạo chi tiết đến năng lực chẩn đoán và khắc phục sự cố kỹ thuật chuyên sâu. Đây là nguồn tư liệu học thuật và thực hành có giá trị sử dụng lâu dài trong hệ thống đào tạo kỹ thuật cơ giới công trình.
