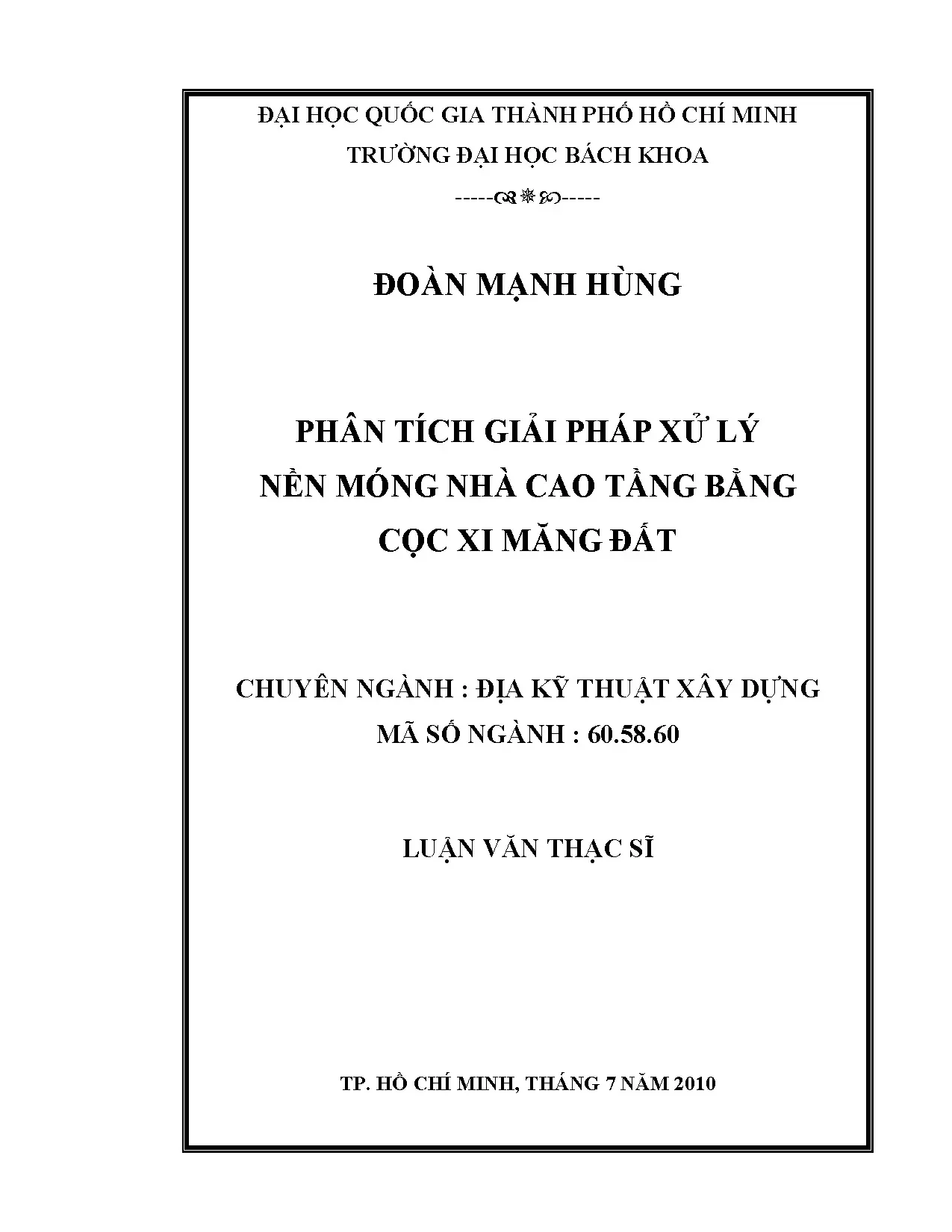

Phân tích giải pháp xử lý nền móng nhà cao tầng bằng cọc xi măng đất

Luận văn thạc sĩ nghiên cứu địa kỹ thuật xây dựng phân tích giải pháp xử lý nền móng nhà cao tầng bằng cọc xi măng đất, đánh giá hiện trạng, phân tích vấn đề, đề xuất biện pháp

• Tác giả: Đoàn Mạnh Hùng
• Người hướng dẫn: PGS. TS Võ Phán
• Trường học: Đại học Bách Khoa - Đại học Quốc Gia TP. Hồ Chí Minh
• Chuyên ngành: Địa kỹ thuật xây dựng
• Đề tài: Giải Pháp Xử Lý Nền Móng Nhà Cao Tầng Bằng Cọc Xi Măng Đất
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2010
• Địa điểm: TP. Hồ Chí Minh

Tóm tắt

I. Tổng quan giải pháp xử lý nền móng nhà cao tầng bằng cọc xi măng đất

Giải pháp xử lý nền móng nhà cao tầng bằng cọc xi măng đất đã trở thành một trong những phương pháp phổ biến trong ngành xây dựng hiện nay. Nền móng nhà cao tầng thường gặp nhiều thách thức do điều kiện địa chất phức tạp và tải trọng lớn từ công trình. Việc lựa chọn giải pháp phù hợp không chỉ ảnh hưởng đến chất lượng công trình mà còn đến hiệu quả kinh tế. Cọc xi măng đất là một giải pháp hiệu quả, giúp gia cố nền đất, tăng khả năng chịu tải và giảm lún không đều. Phương pháp này tận dụng nguyên liệu tại chỗ, giảm chi phí và thời gian thi công. Theo nghiên cứu, việc áp dụng cọc xi măng đất có thể cải thiện đáng kể tính ổn định của nền móng, đặc biệt trong các khu vực có nền đất yếu. Các nghiên cứu thực nghiệm cho thấy rằng cọc xi măng đất có khả năng chịu tải tốt và có thể được áp dụng rộng rãi trong các công trình nhà cao tầng.

1.1 Khái niệm về nhà cao tầng

Nhà cao tầng được định nghĩa là công trình có chiều cao vượt trội so với các công trình xung quanh, thường từ 9 tầng trở lên. Các loại nhà cao tầng được phân loại dựa trên số tầng và chiều cao, từ nhà cao tầng loại 1 (9-16 tầng) đến nhà siêu cao tầng (trên 40 tầng). Việc thiết kế và thi công nền móng nhà cao tầng cần tuân thủ các tiêu chuẩn nghiêm ngặt để đảm bảo an toàn và hiệu quả. Các loại móng phổ biến cho nhà cao tầng bao gồm móng bè, móng cọc ép và móng cọc khoan nhồi. Mỗi loại móng có ưu nhược điểm riêng, và việc lựa chọn loại móng phù hợp phụ thuộc vào điều kiện địa chất và yêu cầu kỹ thuật của công trình.

1.2 Các loại móng nhà cao tầng

Móng nhà cao tầng có thể được phân loại thành hai loại chính: móng nông và móng sâu. Móng nông thường được sử dụng cho các công trình có tải trọng nhẹ và điều kiện địa chất tốt, trong khi móng sâu được áp dụng cho các công trình có tải trọng lớn hoặc nền đất yếu. Móng bè là một trong những loại móng nông phổ biến, có khả năng phân bố tải trọng đều lên nền đất. Cọc xi măng đất có thể được sử dụng để gia cố nền móng bè, giúp tăng cường khả năng chịu tải và giảm lún không đều. Việc áp dụng cọc xi măng đất trong thiết kế móng bè đã chứng minh hiệu quả trong nhiều công trình cao tầng, đặc biệt là ở các khu vực có điều kiện địa chất phức tạp.

II. Cơ sở lý thuyết về giải pháp xử lý nền móng nhà cao tầng bằng cọc xi măng đất

Cơ sở lý thuyết cho việc sử dụng cọc xi măng đất trong xử lý nền móng nhà cao tầng bao gồm các nguyên lý tính toán và phương pháp thi công. Cọc xi măng đất được tạo ra bằng cách trộn đất với xi măng, tạo thành một kết cấu có khả năng chịu tải tốt. Nguyên lý tính toán cho cọc xi măng đất dựa trên khả năng chịu tải của đất nền trước và sau khi gia cố. Các nghiên cứu cho thấy rằng việc gia cố nền đất bằng cọc xi măng đất không chỉ cải thiện khả năng chịu tải mà còn giảm thiểu độ lún. Phương pháp thi công cọc xi măng đất có thể được thực hiện theo hai cách: phương pháp khô và phương pháp ướt. Mỗi phương pháp có ưu điểm và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào điều kiện cụ thể của công trình.

2.1 Nguyên lý tính toán cọc xi măng đất

Nguyên lý tính toán cho cọc xi măng đất dựa trên các yếu tố như khả năng chịu tải của đất nền, tính chất cơ học của cọc và điều kiện làm việc của công trình. Các công thức tính toán được sử dụng để xác định khả năng chịu tải của cọc xi măng đất theo các tiêu chí khác nhau, bao gồm khả năng chịu tải theo vật liệu và khả năng chịu tải theo đất nền. Việc tính toán độ lún của công trình cũng rất quan trọng, nhằm đảm bảo rằng độ lún không vượt quá giới hạn cho phép. Các nghiên cứu thực nghiệm đã chỉ ra rằng cọc xi măng đất có khả năng chịu tải tốt và có thể được áp dụng rộng rãi trong các công trình nhà cao tầng.

2.2 Phương pháp tính toán cho cọc xi măng đất

Phương pháp tính toán cho cọc xi măng đất bao gồm việc xác định các thông số cơ lý của đất và cọc thông qua các thí nghiệm trong phòng và hiện trường. Các chỉ tiêu cơ lý như sức chịu tải, độ lún và ứng suất dọc trục được xác định để đánh giá khả năng làm việc của cọc xi măng đất. Việc sử dụng phần mềm mô phỏng như Plaxis cũng giúp phân tích và dự đoán hành vi của cọc xi măng đất trong điều kiện làm việc thực tế. Các kết quả từ mô phỏng và thí nghiệm thực tế sẽ cung cấp cơ sở dữ liệu quan trọng cho việc thiết kế và thi công các công trình nhà cao tầng.

III. Nghiên cứu kết quả thí nghiệm cọc xi măng đất trong phòng và hiện trường

Nghiên cứu kết quả thí nghiệm cọc xi măng đất trong phòng và hiện trường là một phần quan trọng trong việc đánh giá hiệu quả của giải pháp này. Các thí nghiệm được thực hiện nhằm xác định các chỉ tiêu cơ lý của cọc xi măng đất, bao gồm sức chịu tải, độ lún và ứng suất. Kết quả thí nghiệm cho thấy rằng cọc xi măng đất có khả năng chịu tải tốt và có thể được áp dụng trong các công trình nhà cao tầng. Việc so sánh kết quả thí nghiệm trong phòng và hiện trường cũng giúp xác định tính chính xác của các phương pháp tính toán. Các nghiên cứu thực nghiệm đã chỉ ra rằng việc sử dụng cọc xi măng đất không chỉ cải thiện khả năng chịu tải của nền mà còn giảm thiểu độ lún không đều, đảm bảo an toàn cho công trình.

3.1 Mục đích nghiên cứu

Mục đích của nghiên cứu này là đánh giá hiệu quả của cọc xi măng đất trong việc gia cố nền móng cho các công trình nhà cao tầng. Các thí nghiệm được thực hiện nhằm xác định các chỉ tiêu cơ lý của cọc xi măng đất, từ đó đưa ra các khuyến nghị cho việc áp dụng giải pháp này trong thực tế. Nghiên cứu cũng nhằm so sánh kết quả thí nghiệm trong phòng và hiện trường để xác định tính chính xác của các phương pháp tính toán. Kết quả nghiên cứu sẽ cung cấp cơ sở dữ liệu quan trọng cho các đơn vị thiết kế và thi công trong việc áp dụng cọc xi măng đất vào các công trình nhà cao tầng.

3.2 Cơ sở nguyên lý của phương pháp cọc đất gia cố xi măng

Cơ sở nguyên lý của phương pháp cọc xi măng đất dựa trên việc trộn đất với xi măng để tạo ra một kết cấu có khả năng chịu tải tốt. Phương pháp này đã được áp dụng rộng rãi trên thế giới và đã chứng minh hiệu quả trong việc gia cố nền đất yếu. Các thí nghiệm trong phòng và hiện trường được thực hiện để xác định các chỉ tiêu cơ lý của cọc xi măng đất, từ đó đánh giá khả năng làm việc của phương pháp này trong các công trình nhà cao tầng. Kết quả thí nghiệm cho thấy rằng cọc xi măng đất có khả năng chịu tải tốt và có thể được áp dụng trong nhiều điều kiện địa chất khác nhau.

IV. Ứng dụng cọc xi măng đất xử lý nền móng căn hộ cao cấp Waseco Plaza Tân Bình

Căn hộ cao cấp Waseco Plaza tại Tân Bình là một trong những công trình điển hình áp dụng giải pháp cọc xi măng đất trong xử lý nền móng. Dự án này đã gặp phải nhiều thách thức về điều kiện địa chất, với nền đất yếu và tải trọng lớn từ công trình. Việc sử dụng cọc xi măng đất đã giúp gia cố nền móng, tăng cường khả năng chịu tải và giảm thiểu độ lún không đều. Các thí nghiệm thực tế đã được thực hiện để đánh giá hiệu quả của giải pháp này, với kết quả cho thấy rằng cọc xi măng đất có khả năng chịu tải tốt và đảm bảo an toàn cho công trình. Kết quả nghiên cứu cũng cung cấp cơ sở dữ liệu quan trọng cho việc thiết kế và thi công các công trình nhà cao tầng trong tương lai.

4.1 Căn hộ cao cấp Waseco

Căn hộ cao cấp Waseco Plaza được xây dựng tại khu vực Tân Bình, nơi có điều kiện địa chất phức tạp. Dự án này đã áp dụng giải pháp cọc xi măng đất để xử lý nền móng, nhằm đảm bảo an toàn và hiệu quả cho công trình. Việc sử dụng cọc xi măng đất không chỉ giúp gia cố nền mà còn giảm thiểu độ lún không đều, đảm bảo tính ổn định cho công trình trong suốt quá trình sử dụng. Các thí nghiệm thực tế đã được thực hiện để đánh giá hiệu quả của giải pháp này, với kết quả cho thấy rằng cọc xi măng đất có khả năng chịu tải tốt và đáp ứng yêu cầu kỹ thuật của dự án.

4.2 Địa chất công trình

Địa chất công trình tại khu vực Tân Bình có nhiều yếu tố phức tạp, với nền đất yếu và tải trọng lớn từ công trình. Việc áp dụng giải pháp cọc xi măng đất đã giúp cải thiện đáng kể khả năng chịu tải của nền móng. Các thí nghiệm thực tế đã được thực hiện để xác định các chỉ tiêu cơ lý của cọc xi măng đất, từ đó đánh giá khả năng làm việc của phương pháp này trong điều kiện địa chất cụ thể. Kết quả nghiên cứu cho thấy rằng cọc xi măng đất có khả năng chịu tải tốt và có thể được áp dụng trong nhiều điều kiện địa chất khác nhau.

Trích đoạn nội dung tài liệu

CHƯƠNG 1 : TỔNG QUAN GIẢI PHÁP XỬ LÝ NỀN MÓNG NHÀ CAO TẦNG BẰNG CỌC XI MĂNG ðẤT 1. Tổng quan về nền móng công trình nhà cao tầng: 1.1 Khái niệm về nhà cao tầng : ðịnh nghĩa nhà cao tầng theo Uỷ ban Nhà cao tầng Quốc tế: Ngôi nhà mà chiều cao của nó là yếu tố quyết ñịnh các ñiều kiện thiết kế, thi công hoặc sử dụng khác với các ngôi nhà thông thường thì ñược gọi là nhà cao tầng. Căn cứ vào chiều cao và số tầng nhà, Uỷ ban Nhà cao tầng Quốc tế phân nhà cao tầng ra 4 loại như sau: - Nhà cao tầng loại 1: từ 9 ñến 16 tầng (cao nhất 50m) - Nhà cao tầng loại 2: từ 17 ñến 25 tầng (cao nhất 75m) - Nhà cao tầng loại 3: từ 26 ñến 40 tầng (cao nhất 100m) - Nhà cao tầng loại 4: từ 40 tầng trở lên (gọi là nhà siêu cao tầng) Về ñộ cao khởi ñầu của nhà cao tầng, các nước có những qui ñịnh khác nhau. Dựa vào yêu cầu phòng cháy, tiêu chuẩn ñộ cao khởi ñầu nhà cao tầng ñược trình bày ở bảng 1.1 - ðộ cao khởi ñầu nhà cao tầng của một số nước Tên nước ðộ cao khởi ñầu Trung Quốc Nhà ở 10 tầng và 10 tầng trở lên, kiến trúc khác ≥ 28m Liên Xô (cũ) Nhà ở 10 tầng và 10 tầng trở lên, kiến trúc khác 7 tầng Mỹ 22 ÷ 25 m hoặc trên 7 tầng Pháp Nhà ở > 50m, kiến trúc khác > 28m Anh 24,3m Nhật Bản 11 tầng, 31m Tây ðức ≥ 22m (từ mặt nền nhà) Bỉ 25m (từ mặt ñất ngoài nhà) 5 1.2 Các loại móng nhà cao tầng [1], [4]: Nền móng có thể ñược phân loại dựa theo ñộ sâu mà tải trọng công trình truyền qua ñất nền.

Móng nông là loại móng có tỷ số giữa ñộ sâu chôn móng D và bề rộng của móng B nhỏ hơn hoặc bằng 2, D/B ≤ 2. Móng sâu là loại móng có tỷ số giữa ñộ sâu chôn móng D và bề rộng của móng B lớn hơn hoặc bằng 2, D/B ≥ 2. Công trình bên trên truyền tải trọng xuống móng thông qua cột bằng bê tông có cường ñộ chịu nén cao. Trong khi ñó khả năng chịu tải của ñất nền thường nhỏ hơn vài trăm lần.

Như vậy móng là vật liệu giao tiếp giữa hai loại vật liệu có sự chênh lệch về cường ñộ vài trăm lần. Kết quả là móng phải truyền tải trọng xuống nền sao cho ứng suất gây ra không ñược vượt quá khả năng chịu tải của ñất nền và ñộ lún của nền phải nằm trong giới hạn cho phép. Móng nông có khuynh hướng truyền tải trọng theo phương ngang ở chu vi móng trong khi ñó móng sâu có khuynh hướng truyền tải trọng theo phương ñứng dọc theo diện tích xung quanh móng. Móng bè: Móng bè là loại móng nông ñỡ nhiều cột theo hai phương hoặc ñỡ toàn bộ cột của công trình.

Móng bè ñược sử dụng cho các công trình xây dựng trên lớp ñịa chất có khả năng chịu tải trung bình ñến tốt hoặc công trình có tải trọng cột lớn. Móng bè sẽ là phương án hiệu quả khi tải trọng ñứng phân bố áp lực lên nền tương ñối ñồng ñều. Dựa trên cấu tạo móng bè có thể phân loại như sau: - Móng bè dạng bản có chiều dày ñều (hình 1a). - Móng bè có tăng cường chiều dày về phía trên hoặc phía dưới bản móng ở chân cột (hình 1b).

- Móng bè có sườn (dầm). Sườn chạy theo cả hai phương ở phía trên bản móng hoặc phía dưới bản móng, cột nằm trên chỗ phần giao nhau của hai dầm (hình 1c). - Móng bè dạng hộp với sườn cứng theo hai phương làm tường của tầng hầm (hình 6 1d). Hình 1a Hình 1b Hình 1c Hình 1d Hình 1.1 Các loại móng bè 1.2 Móng cọc: Móng cọc là một trong những loại móng ñược sử dụng rộng rãi nhất hiện nay.

Nhiệm vụ của móng cọc là truyền tải trọng từ công trình xuống các lớp ñất bên dưới và xung quanh cọc, làm giảm biến dạng lún và lún không ñều. Móng cọc với nhiều phương pháp thi công ña dạng như: cọc ñóng, cọc ép, cọc khoan nhồi,. nên có thể 7 sử dụng cho các công trình có ñiều kiện ñịa chất, ñịa hình phức tạp mà các loại móng nông không ñáp ứng ñược như vùng có nền ñất yếu hoặc công trình trên sông. Các bộ phận chính của móng cọc: gồm hai bộ phận chính là cọc và ñài cọc.

- Cọc là kết cấu có chiều dài lớn so với bề rộng tiết diện ngang, ñược ñóng hay thi công tại chỗ vào lòng ñất, ñá, ñể truyền tải trọng công trình xuống các tầng ñất, ñá sâu hơn nhằm cho công trình bên trên ñạt các yêu cầu của trạng thái giới hạn quy ñịnh (TCXD 205:1998). - ðài cọc là kết cấu dùng ñể liên kết các cọc lại với nhau và phân bố tải trọng của công trình lên các cọc. Ñaát yeáu Lôùp ñaát cöùng hoaëc ñaù Hình 1. Móng bè trên cọc: Nhiều công trình cao tầng của nước ngoài thường sử dụng giải pháp móng bè cọc, chủ yếu là móng bè trên cọc nhồi và cọc barrette.

Cách bố trí cọc trong ñài thường theo nguyên tắc trọng tâm nhóm cọc trùng hoặc gần với trọng tâm tải trọng công trình. Giải pháp này có ưu ñiểm là tải trọng xuống cọc ñược phân bố hợp lí hơn, tính làm việc tổng thể của nhóm cọc tốt hơn. 8 Khi ñài cứng thì các cọc ở biên sẽ chịu tải lớn hơn hoặc nhỏ hơn cọc ở giữa tùy theo trường hợp tải trọng. Khoảng cách giữa các cọc nên bố trí lớn hơn 3d ñể giảm bớt hiệu ứng nhóm cọc.

Nếu ñạt 6d thì xem như không có hiệu ứng nhóm. Móng bè cọc ñược sử dụng trong trường hợp ñất yếu rất dày, bố trí cọc theo ñài ñơn hay băng cọc không ñủ. Cần phải bố trí cọc trên toàn bộ diện tích xây dựng mới mang ñủ tải trọng của công trình. Hơn nữa bè cọc sẽ làm tăng ñộ cứng tổng thể của nền móng, bảo ñảm cho công trình làm việc ổn ñịnh lâu dài.

Móng bè cọc có cấu tạo gồm hai phần: bè và các cọc. Bè có nhiệm vụ phân phối tải trọng từ chân kết cấu cho các cọc, ñồng thời truyền một phần tải trọng xuống ñất nền tại vị trí tiếp xúc giữa ñáy bè và ñất nền. Bè có thể làm dạng bản phẳng hoặc bản dầm nhằm tăng ñộ cứng chống uốn. Chiều dày tối thiểu của bè ñược xác ñịnh theo ñiều kiện bè bị chọc thủng do lực tập trung tại chân cột, chân vách, hay do phản lực cọc.

ðể ñiều chỉnh lún không ñều có thể làm bè với chiều dày thay ñổi. Các cọc làm nhiệm vụ truyền tải trọng xuống nền ñất dưới chân cọc thông qua sức kháng mũi và vào nền ñất xung quanh cọc thông qua sức kháng bên. Có thể bố trí cọc trong bè thành nhóm hay riêng rẽ kỳ tuỳ vào mục ñích của người thiết kế, nhằm ñiều chỉnh lún không ñều, giảm áp lực lên nền ở ñáy bè hay giảm nội lực trong bè.2 Giới thiệu chung về cọc xi măng ñất : 1.1 Tình hình nghiên cứu ứng dụng trên thế giới : Gia cố nền theo phương pháp trộn khô xuất hiện ñầu tiên tại châu Âu, ñặc biệt là Thụy ðiển vào những năm thập niên 70 thế kỷ trước. Từ ñó ñến nay, công nghệ này ñã ñược phát triển mạnh mẽ mà kết quả là các thiết bị hòan chỉnh hơn ñược sử dụng ñể tạo ra các cọc xi măng ñất có chất lượng cao với những loại chất gia cố khác nhau phù hợp với từng loại ñất và ñã ñược cải tiến thông qua việc nghiên cứu các ứng dụng kỹ thuật hiện ñại có hiệu quả.

Cho ñến nay ñã tạo ra các cọc xi măng ñất chất lượng cao ñể gia cố nhiều loại ñất yếu khác nhau cũng như xử lý nền ñất 9 yếu có chiều dày lớn, riêng ở Nhật Bản năm 2001 khối lượng thi công ñạt 150 triệu md. Tại nhiều nước trên thế giới, việc sử dụng công nghệ cọc xi măng ñất cho gia cố nền ñất yếu trong các dự án ñường bộ, ñường sắt,. ñạt nhiều thành công. Phương pháp này chủ yếu dùng ñế ngăn chặn, giảm ñộ lún cũng như tăng hệ số an toàn của các công trình nền ñường, ñường ñắp cao, nền móng các công trình hạ tầng,… ñem lại hiệu quả kinh tế - kỹ thuật cao.

Trong lĩnh vực nghiên cứu có những công trình ñược công bố trên thế giới tiêu biểu như : - “State of the Art in Deep Mixing Technology”, paper series in J.Ground Improvement, Porpaha et al, 1998 – 2002. - Broms, “Design of lime, lime/cement and cement columns”, hội thảo Deep mixing method về ñánh giá ổn ñịnh của ñất, Stockholm, 1999. - “Deep Mixing Method Manual”, Japan, 2001. - “Design Guide For Soft Soil Stabilisation”, EU Euro soilstab Project.

Tiêu chuẩn thi công trộn sâu, “CEN,TC288 WG10”, 1997. Và nhiều báo cáo khoa học cũng như nhiều bài báo ñược ñăng trên các tạp chí khoa học trên thế giới.2 Tình hình nghiên cứu ứng dụng trong nước : ðã có nhiều tài liệu trong nươc ñề cập ñến vấn ñề này. Các tài liệu chủ yếu là sách giáo khoa và bài giảng. Bên cạnh ñó cũng có nhiều luận văn thạc sỹ và tiến sỹ ñề cập ñến vấn ñề này ở những khía cạnh khác nhau nhưng chưa ñầy ñủ và thống nhất.

ðặc biệt chúng ta vừa ban hành tiêu chuẩn về thiết kế, thi công và nghiệm thu cọc ñất trộn xi măng, tuy nhiên chưa ñầy ñủ và chi tiết. Nói chung ñây là một vấn ñề tương ñối mới mẻ ở nước ta mà trong thời gian sắp tới còn phải nghiên cứu thêm. Ở Việt Nam, công nghệ ñất gia cố xi măng ñã bắt ñầu ñược nghiên cứu từ năm 1980. Từ ñó ñến nay Bộ Xây dựng và bộ Giao Thông vận tải ñã ứng dụng thi công 10 nhiều công trình như : tổng kho xăng dầu Nhà Bè, tổng kho xăng dầu Hậu Giang (Trà Nóc-Cần Thơ), cảng Ba Ngòi (Khánh Hòa),… Với các công trình trên cho thấy công nghệ cột ñất xi măng ñã ñược áp dụng khá hiệu quả.

ðây có thể ñược xem là một trong các phương pháp hiệu qủa, góp phần giải quyết tình trạng lún kéo dài và kém ổn ñịnh của công trình tại các khu vực này.3 Tóm tắt về phương pháp cọc xi măng ñất [1]: ðây là phương pháp gia cố ñất sâu.
