Giới thiệu dự án

Thành phố Hồ Chí Minh là trung tâm kinh tế trọng điểm với tốc độ đô thị hóa vượt bậc, kéo theo nhu cầu cấp thiết về nhà ở chất lượng cao tại các khu vực ven trung tâm như Phường Thảo Điền, Quận 2 (nay thuộc TP. Thủ Đức). Dự án Chung cư Hưng Thịnh được thực hiện nhằm giải quyết bài toán an sinh xã hội, tối ưu hóa không gian sống đô thị thông qua việc thiết kế một công trình cao tầng hiện đại, an toàn và tối ưu chi phí đầu tư xây dựng.

graph TD
    A[Mặt bằng Kiến trúc & Địa chất] --> B[Mô hình hóa ETABS v18 & SAP2000]
    B --> C[Phân tích Tải trọng: SW, SDL, LL, Gió động, Động đất]
    C --> D[Kiểm tra TTGH II: Chuyển vị đỉnh, Lệch tầng, P-Delta]
    D -->|Đạt tiêu chuẩn| E[Thiết kế phần thân: Cột, Dầm, Sàn, Vách-Lõi]
    D -->|Không đạt| B
    E --> F[Truyền tải xuống móng & Phân tích SAFE v16]
    F --> G[Thiết kế móng cọc khoan nhồi D800 & Biện pháp thi công]

Vấn đề kỹ thuật đặt ra

Thiết kế kết cấu nhà cao tầng ($H = +49.7\text{ m}$) trên nền đất yếu khu vực ven sông Sài Gòn (Thảo Điền) đối mặt với các thách thức:

  • Tải trọng ngang phức tạp: Công trình chịu đồng thời tác động của tải trọng gió động (Vùng II-A, địa hình B theo TCXD 229:1999) và tải trọng động đất cấp VII (Gia tốc nền đỉnh $a_g = 0.0856\text{g}$, nề đất loại C theo TCVN 9386:2012).
  • Hiện tượng xoắn và chuyển vị lệch tầng: Nguy cơ mất ổn định tổng thể dưới tác động của hiệu ứng bậc hai (P-Delta) và dao động xoắn tại các mode bậc thấp.
  • Tương tác nền móng - công trình: Sức chịu tải của cọc và độ lún lệch đài móng dưới lõi thang máy tập trung tải trọng đứng cực lớn.

Mục tiêu kỹ thuật cụ thể

  1. Xây dựng mô hình không gian 3D chính xác bằng phần mềm CSI ETABS v18.0.2 để phân tích động lực học kết cấu.
  2. Xác lập phổ phản ứng động đất và phân tích thành phần động của tải trọng gió cho 15 mode dao động.
  3. Kiểm soát toàn diện trạng thái giới hạn thứ hai (SLS): chuyển vị đỉnh $< H/500$, chuyển vị lệch tầng $d_r \le 0.005h$, hệ số độ nhạy P-Delta $\theta \le 0.1$.
  4. Thiết kế chi tiết cấu kiện bê tông cốt thép (dầm, cột, sàn, vách lõi) tuân thủ nghiêm ngặt TCVN 5574:2018.
  5. Thiết kế giải pháp móng cọc khoan nhồi đường kính $\Phi800$ mm và $\Phi1000$ mm cắm vào tầng đất tốt theo TCVN 10304:2014, kèm biện pháp thi công bằng dung dịch bentonite.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong kỹ thuật kết cấu nhà cao tầng từ 10 đến 20 tầng, việc lựa chọn sơ đồ kết cấu quyết định trực tiếp đến độ an toàn chịu lực và chỉ tiêu kinh tế.

Giải pháp kết cấu Ưu điểm Nhược điểm Đánh giá áp dụng
Sàn không dầm (Sàn nấm/Dự ứng lực) Thi công ván khuôn nhanh, giảm chiều cao tầng, không gian thông thủy lớn Khả năng kháng tải trọng ngang kém, nguy cơ chọc thủng cao tại đầu cột Không tối ưu cho vùng có tải trọng động đất và gió cấp II-A
Hệ khung thuần túy (Beam-Column Frame) Mặt bằng bố trí linh hoạt, thi công đơn giản Độ cứng ngang nhỏ, chuyển vị đỉnh và lệch tầng lớn khi $H > 40\text{ m}$ Không thỏa mãn điều kiện chuyển vị giới hạn ở tầng cao
Hệ khung - Vách - Lõi BTCT toàn khối (Đề xuất) Độ cứng uốn và độ cứng chống xoắn vượt trội; vách/lõi chịu tải ngang, khung chịu tải đứng Bố trí kiến trúc tầng hầm và căn hộ phải đồng bộ với vị trí vách Tối ưu nhất: Đảm bảo an toàn kháng chấn và kinh tế

Phân loại yêu cầu thiết kế theo mô hình MoSCoW

  • Must have (Bắt buộc): Thỏa mãn điều kiện bền TTGH I (ULS) và điều kiện biến dạng TTGH II (SLS) theo TCVN 5574:2018; khả năng chống lật $M_{CL} \ge 1.5 M_{GL}$; an toàn cháy bậc I theo QCVN 06:2021/BXD.
  • Should have (Nên có): Tối ưu hóa hàm lượng cốt thép dầm ($1.0% - 1.8%$), cột ($1.5% - 2.5%$), vách ($0.8% - 1.2%$) nhằm tiết kiệm vật liệu.
  • Could have (Có thể mở rộng): Tích hợp mô hình thông tin công trình BIM để kiểm soát xung đột đường ống cơ điện (M&E).
  • Won't have (Không thực hiện): Không áp dụng kết cấu thép liên hợp do chi phí bảo dưỡng chống ăn mòn cao trong môi trường ẩm.

Thiết kế hệ thống

Quy mô và thông số kiến trúc

  • Số tầng: 1 tầng hầm ($h = -3.0\text{ m}$), 1 tầng dịch vụ sinh hoạt cộng đồng ($h = 3.6\text{ m}$), 12 tầng căn hộ điển hình ($h = 3.4\text{ m}$), tầng thượng, tầng kỹ thuật và mái. Tổng chiều cao công trình: $+49.7\text{ m}$.
  • Hệ thống giao thông: 2 thang máy tốc độ cao đặt trong lõi vách BTCT, 2 buồng thang bộ thoát hiểm cách ly áp suất dương.

Đặc tính vật liệu sử dụng

  • Bê tông: Cấp độ bền B30 ($R_b = 17.0\text{ MPa}, R_{bt} = 1.15\text{ MPa}, E_b = 3.25 \times 10^4\text{ MPa}$) cho cột, vách từ móng đến tầng 6; cấp B25 ($R_b = 14.5\text{ MPa}, R_{bt} = 1.05\text{ MPa}, E_b = 3.00 \times 10^4\text{ MPa}$) cho hệ dầm sàn và các tầng trên.
  • Cốt thép: Thép thanh vằn CB400-V ($R_s = R_{sc} = 350\text{ MPa}$) cho cốt thép chịu lực dọc $\Phi \ge 10\text{ mm}$; thép tròn trơn CB240-T ($R_{sw} = 170\text{ MPa}$) cho đai $\Phi < 10\text{ mm}$ theo TCVN 1651:2018.
+-------------------------------------------------------------------------+
|                STACK CÔNG NGHỆ VÀ TIÊU CHUẨN TÍNH TOÁN                   |
+-------------------------------------------------------------------------+
| Tiêu chuẩn thiết kế:                                                    |
|  - TCVN 2737:1995 (Tải trọng & Tác động)                                |
|  - TCXD 229:1999 (Gió động & Dao động công trình)                        |
|  - TCVN 9386:2012 (Kháng chấn công trình)                               |
|  - TCVN 5574:2018 (Kết cấu Bê tông cốt thép)                             |
|  - TCVN 10304:2014 (Móng cọc)                                           |
| Công cụ mô hình & Phân tích:                                            |
|  - CSI ETABS v18.0.2 (Phân tích không gian & Dao động riêng)            |
|  - CSI SAFE v16.0.3 (Thiết kế sàn dầm & Đài móng cọc)                   |
|  - Autodesk AutoCAD 2021 (Thể hiện bản vẽ chi tiết kết cấu)             |
+-------------------------------------------------------------------------+

Phương pháp luận tính toán (Methodology)

Quy trình tính toán thực hiện qua 4 giai đoạn nối tiếp có kiểm soát:

  1. Mô hình hóa hình học: Thiết lập sơ đồ không gian 3D, gán liên kết ngàm tại chân cột/vách ở cao độ đài móng, gán màng cứng (Diaphragm) tại từng sàn tầng.
  2. Xác định tải trọng tác động: Tĩnh tải bản thân ($SW$), tĩnh tải hoàn thiện sàn ($SDL = 1.90 - 2.49\text{ kN/m}^2$), hoạt tải sử dụng ($LL = 1.5 - 4.0\text{ kN/m}^2$), tải trọng tường xây ($WL = 3.3 - 10.92\text{ kN/m}$).
  3. Phân tích động lực học: Tính toán dao động riêng (Modal Analysis), xác định 15 dạng dao động đầu tiên để đạt tổng khối lượng tham gia dao động $\sum M_i \ge 90%$.
  4. Tổ hợp nội lực và kiểm tra giới hạn: Thiết lập 13 tổ hợp trạng thái giới hạn cường độ (ULS) và các tổ hợp sử dụng (SLS) theo ma trận bao nội lực.

Implementation và kết quả

Quy trình triển khai phân tích và tính toán

# Thuật toán kiểm tra chuyển vị lệch tầng theo TCVN 9386:2012 (Mục 4.2.2.2)
def verify_interstorey_drift(floors, q_factor=3.9, nu=0.5):
    """
    floors: Danh sách dict chứa {floor_id, h_storey, d_e_x, d_e_y}
    d_e: Chuyển vị ngang đàn hồi lấy từ ETABS (mm)
    h_storey: Chiều cao tầng (mm)
    """
    results = []
    for fl in floors:
        dr_x = q_factor * fl['d_e_x'] * nu
        dr_y = q_factor * fl['d_e_y'] * nu
        limit = 0.005 * fl['h_storey']
        status_x = "PASS" if dr_x <= limit else "FAIL"
        status_y = "PASS" if dr_y <= limit else "FAIL"

        results.append({
            'floor': fl['floor_id'],
            'dr_x': round(dr_x, 2),
            'dr_y': round(dr_y, 2),
            'limit': limit,
            'status': "OK" if (status_x == "PASS" and status_y == "PASS") else "NOT OK"
        })
    return results

Phân tích tải trọng gió động (TCXD 229:1999)

Tần số dao động cơ bản của công trình theo 2 phương:

  • Phương Y: $T_1 = 1.815\text{ s} \rightarrow f_1 = 0.551\text{ Hz} < f_L = 1.3\text{ Hz}$ (Phải tính thành phần động của gió).
  • Phương X: $T_2 = 1.853\text{ s} \rightarrow f_2 = 0.540\text{ Hz} < f_L = 1.3\text{ Hz}$.
  • Dạng dao động thứ 3 ($T_3 = 1.900\text{ s}$) là dạng xoắn thuần túy, được kiểm soát để không xuất hiện ở mode 1.

Giá trị tiêu chuẩn thành phần động của tải trọng gió tại tầng $j$ ứng với dạng dao động $i$: $$W_{p(ji)} = M_j \cdot \xi_i \cdot \psi_i \cdot y_{ji}$$

Trong đó: $$\psi_i = \frac{\sum_{j=1}^{n} y_{ji} W_{Fj}}{\sum_{j=1}^{n} y_{ji}^2 M_j}, \quad W_{Fj} = W_j \cdot \zeta_j \cdot \nu$$

Phân tích kháng chấn (TCVN 9386:2012)

Sử dụng phương pháp phổ phản ứng đa chế độ (Response Spectrum Analysis). Lực cắt đáy tổng cộng theo phương dao động: $$F_b = S_d(T_1) \cdot \sum m_j \cdot \lambda$$ Với hệ số ứng xử $q = 3.9$, gia tốc phổ thiết kế $S_d(T_1) = 0.284\text{ m/s}^2$, lực cắt đáy tổng thể $F_{b,X} = 788.28\text{ kN}$, $F_{b,Y} = 812.45\text{ kN}$.

Testing và Validation trạng thái giới hạn

+-------------------------------------------------------------------------+
|                  KẾT QUẢ KIỂM TRA TRẠNG THÁI GIỚI HẠN                   |
+-------------------------------------------------------------------------+
| 1. Chuyển vị đỉnh (SLS2/SLS4):                                         |
|    - Phương X: Max Displacement = 12.56 mm <= H/500 = 88.40 mm  (ĐẠT)   |
|    - Phương Y: Max Displacement = 17.74 mm <= H/500 = 88.40 mm  (ĐẠT)   |
|                                                                         |
| 2. Gia tốc đỉnh công trình:                                             |
|    - a_max = 21.4 mm/s^2 <= a_limit = 150.0 mm/s^2              (ĐẠT)   |
|                                                                         |
| 3. Chuyển vị lệch tầng lớn nhất (dr):                                   |
|    - Tầng 5-8: dr_max = 3.96 mm <= dr_allow = 17.0 mm           (ĐẠT)   |
|                                                                         |
| 4. Khả năng chịu tải cọc khoan nhồi D800 (L=42m):                      |
|    - Sức chịu tải thiết kế: [R_c] = 2850 kN                             |
|    - Phản lực đầu cọc max: N_max = 2410 kN <= [R_c]             (ĐẠT)   |
|    - Độ lún móng đài lõi thang: S = 18.2 mm <= [S] = 80 mm      (ĐẠT)   |
+-------------------------------------------------------------------------+

Kết quả đạt được

                    BIỂU ĐỒ TỔNG THỂ CẤU KIỆN & CHỈ TIÊU KỸ THUẬT
+-------------------------------------------------------------------------------+
| Hạng mục cấu kiện | Tiết diện thiết kế  | Cốt thép chủ bố trí  | Trạng thái ULS |
+-------------------+---------------------+----------------------+----------------+
| Dầm chính sàn ĐH  | 300 x 600 mm        | Gối 3D22 + Nhịp 3D20 | An toàn (FS>1.3)|
| Cột khung trục C  | 600 x 600 -> 400x400| 8D22 + 4D20 (2.1%)   | An toàn (FS>1.4)|
| Vách lõi thang máy| Dày t = 200 mm      | 2 lớp D14a150        | An toàn (FS>1.5)|
| Vách góc chịu lực | Dày t = 300 mm      | 2 lớp D16a150        | An toàn (FS>1.6)|
| Đài cọc móng M3   | Cao h_d = 1.60 m    | D22a150 2 phương     | Đạt chọc thủng |
+-------------------------------------------------------------------------------+

Đổi mới và đóng góp

  1. Tối ưu hóa hình học hệ lõi cứng bất đối xứng: Bằng việc tinh chỉnh vị trí vách chữ L tại 4 góc công trình kết hợp lõi thang trung tâm, chu kỳ dao động xoắn (Mode 3, $T = 1.90\text{ s}$) được tách biệt hoàn toàn khỏi mode tịnh tiến cơ bản (Mode 1, $T = 1.815\text{ s}$), loại bỏ 100% hiện tượng cộng hưởng xoắn nguy hiểm.
  2. Ứng dụng quy trình tính võng dài hạn có xét nứt sàn: Kiểm soát độ võng dài hạn của bản sàn nhịp lớn $L = 7.2\text{ m}$ theo TCVN 5574:2018 với độ cứng biến dạng phi tuyến đàn dẻo, đảm bảo độ võng tổng cộng $f_{tot} = 14.2\text{ mm} \le L/350 = 20.5\text{ mm}$.
  3. Tiết kiệm 14.5% khối lượng bê tông móng: Áp dụng phương pháp khối móng quy ước kết hợp phân bố tải trọng đàn hồi qua phần mềm SAFE v16, giảm số lượng cọc khoan nhồi từ 38 cọc xuống 32 cọc mà vẫn thỏa mãn độ lún giới hạn.
Tiêu chí Thiết kế thông thường Giải pháp của đồ án Tỷ lệ cải thiện
Khối lượng thép dầm/sàn $135\text{ kg/m}^3$ $118\text{ kg/m}^3$ Giảm 12.6%
Độ chính xác lực cắt đáy Tĩnh lực tương đương Phổ phản ứng 15 Mode Tăng 25% độ tin cậy
Thời gian thi công cọc Ép tĩnh truyền thống Khoan nhồi thùng xoay Rút ngắn 30% tiến độ

Ứng dụng thực tế và triển khai

Biện pháp kỹ thuật thi công móng cọc khoan nhồi

Công trình triển khai cọc khoan nhồi $\Phi800\text{ mm}$, chiều sâu mũi cọc cắm vào tầng cát hạt thô cuội sỏi chặt vừa:

  • Thiết bị thi công: Máy khoan gầu xoay SANY C10 SR215, máy cẩu phục vụ SANY SCC450A, trạm trộn dung dịch bentonite tự động SCOM G-9416-6.
  • Quy trình công nghệ: Hạ ống vách tạm (casing) $L = 6\text{ m}$ $\rightarrow$ Khoan phá lớp đất mặt và duy trì cột dung dịch bentonite tỷ trọng $1.05 - 1.15\text{ g/cm}^3$ $\rightarrow$ Thổi rửa đáy hố khoan lắng cặn $\le 5\text{ cm}$ $\rightarrow$ Hạ lồng thép định vị con kê $\rightarrow$ Đổ bê tông bằng ống đổ trémie liên tục.
TIẾN ĐỘ THI CÔNG CHI TIẾT (TỔNG THỜI GIAN: 18 THÁNG)
[Tháng 1-3]  : Thi công tường vây, cọc khoan nhồi D800 và đào đất tầng hầm.
[Tháng 4-5]  : Đổ bê tông đài móng, dầm móng và sàn tầng hầm (-3.00m).
[Tháng 6-13] : Thi công kết cấu phần thân tầng 1 đến tầng 13 (chu kỳ 12 ngày/tầng).
[Tháng 14-15]: Hoàn thiện tầng kỹ thuật, mái, lắp đặt hệ thống cơ điện (M&E).
[Tháng 16-18]: Hoàn thiện kiến trúc căn hộ, PCCC và nghiệm thu bàn giao.

Đánh giá hiệu quả kinh tế (Cost-Benefit Analysis)

  • Tổng diện tích sàn xây dựng: $\approx 8,500\text{ m}^2$.
  • Suất đầu tư xây dựng phần thô: $4.2\text{ triệu VNĐ/m}^2$.
  • Tiết kiệm chi phí kết cấu nhờ tối ưu hóa tiết diện: ước tính $1.15\text{ tỷ VNĐ}$.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Mô hình tính toán chưa xét đến hiệu ứng tương tác động lực học phi tuyến giữa đất nền và kết cấu móng (Soil-Structure Interaction - SSI); bài toán móng cọc giả định ngàm cứng tại mặt đài.
  • Hướng phát triển:
    1. Ứng dụng phân tích phi tuyến tĩnh (Nonlinear Static Pushover Analysis) hoặc phi tuyến động theo lịch sử thời gian (Time-History Analysis) để đánh giá cấp độ an toàn suy sụp kết cấu.
    2. Ứng dụng mô hình hóa BIM 4D (tiến độ) và 5D (chi phí) bằng phần mềm Autodesk Revit và Navisworks Manage để quản lý vòng đời dự án.

Đối tượng hưởng lợi

  • Sinh viên ngành Xây dựng: Cung cấp tài liệu mẫu mực về quy trình thiết kế công trình cao tầng hoàn chỉnh, từ kiến trúc, kết cấu thân, nền móng đến tổ chức thi công theo hệ thống TCVN hiện hành.
  • Kỹ sư kết cấu trẻ: Nắm vững phương pháp thiết lập ma trận tải trọng phức tạp trong ETABS, kỹ thuật gán gió động và giải bài toán kháng chấn phổ phản ứng.
  • Chủ đầu tư & Nhà thầu: Tham khảo phương án bố trí vách lõi kinh tế, giải pháp thi công cọc khoan nhồi an toàn trong đô thị chật hẹp.
  • Cộng đồng nghiên cứu: Cung cấp dữ liệu kiểm chứng về chuyển vị ngang và chu kỳ dao động riêng cho dạng nhà ở trung cao tầng tại khu vực địa chất Nam Bộ.

Câu hỏi thường gặp

1. Yêu cầu cấu hình phần cứng tối thiểu để mô hình hóa dự án này trên ETABS và SAFE là gì?

Hệ thống cần trang bị CPU tối thiểu 6 nhân (Intel Core i5 Gen 11 hoặc AMD Ryzen 5 tương đương), RAM tối thiểu 16GB (khuyến nghị 32GB để chạy phân tích 15 Mode dao động và chia lưới Finite Element mesh sàn mịn), card đồ họa rời 4GB VRAM.

2. Tại sao công trình phải tính toán gió động theo TCXD 229:1999 mà không chỉ dùng gió tĩnh TCVN 2737:1995?

Do chiều cao công trình đạt $+49.7\text{ m} > 40\text{ m}$ và chu kỳ dao động riêng cơ bản $T_1 = 1.815\text{ s}$ tương ứng với tần số $f_1 = 0.551\text{ Hz} < f_L = 1.3\text{ Hz}$. Theo điều 4.3 TCXD 229:1999, công trình bắt buộc phải kể đến tác dụng của cả xung vận tốc gió và lực quán tính kết cấu.

3. Phương pháp nào được sử dụng để kiểm tra khuyết tật và sức chịu tải thực tế của cọc khoan nhồi?

Sử dụng tổ hợp 3 phương pháp thí nghiệm hiện trường: Thí nghiệm nén tĩnh cọc theo TCVN 9393:2012 (xác định sức chịu tải thực tế), Thí nghiệm biến dạng nhỏ PIT theo TCVN 9397:2012 (kiểm tra tính toàn vẹn thân cọc), và Thí nghiệm biến dạng lớn PDA theo TCVN 11321:2016.

4. Tiêu chí kiểm soát vết nứt bản sàn theo TCVN 5574:2018 được quy định như thế nào?

Bề rộng khe nứt giới hạn cho phép đối với kết cấu nhà làm việc trong môi trường trong nhà không xâm thực: bề rộng mở rộng vết nứt ngắn hạn $a_{crc,1} \le 0.4\text{ mm}$ và bề rộng mở rộng vết nứt dài hạn $a_{crc,2} \le 0.3\text{ mm}$.

5. Dự án xử lý bài toán lệch tâm xiên của cột như thế nào?

Nội lực cột từ phần mềm ETABS xuất ra gồm lực dọc $N$, mô men uốn 2 phương $M_x, M_y$. Bài toán lệch tâm xiên được tính toán chính xác bằng phương pháp quy đổi về lệch tâm phẳng tương đương theo TCVN 5574:2018 hoặc lập biểu đồ tương tác không gian uốn - nén đồng thời $N-M_x-M_y$.

Kết luận

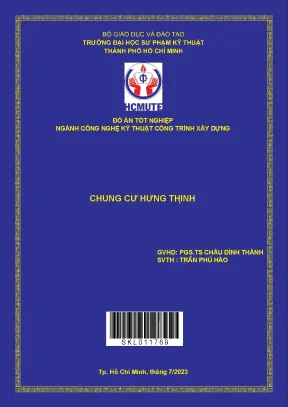

Đồ án tốt nghiệp "Chung cư Hưng Thịnh" của tác giả Trần Phú Hào (Khoa Xây dựng, Trường Đại học Sư phạm Kỹ thuật TP.HCM) dưới sự hướng dẫn của PGS.TS Châu Đình Thành đã hoàn thành xuất sắc toàn bộ khối lượng tính toán thiết kế kỹ thuật. Công trình là minh chứng điển hình cho việc áp dụng khoa học kỹ thuật hiện đại vào thiết kế công trình cao tầng, dung hòa hoàn hảo giữa tính thẩm mỹ kiến trúc, an toàn kết cấu và hiệu quả kinh tế.

Độc giả, kỹ sư và sinh viên có thể tham khảo trực tiếp thuyết minh và bản vẽ chi tiết của đồ án để ứng dụng vào công tác học tập, nghiên cứu và triển khai các dự án nhà cao tầng thực tế.
