Giới thiệu dự án

Sự phát triển vượt bậc của ngành du lịch và dịch vụ tại thành phố Phan Thiết, tỉnh Bình Thuận kéo theo áp lực gia tăng về quản lý tài nguyên và ô nhiễm môi trường. Dự án đầu tư xây dựng Trung tâm hoạt động thanh thiếu nhi tỉnh Bình Thuận tại khu phố 5, phường Mũi Né được quy hoạch trên tổng diện tích 6,65 ha (giai đoạn 1 triển khai 2,25 ha và giai đoạn 2 mở rộng 4,4 ha). Công trình phục vụ các hoạt động học tập, bồi dưỡng năng khiếu, cắm trại dã ngoại và hội nghị với quy mô lưu trú 150 người, khối phục vụ căn tin 300 chỗ, cùng hàng nghìn lượt khách vãng lai. Theo các khảo sát môi trường chuyên ngành, nước thải sinh hoạt tại các khu phức hợp lưu trú - sinh hoạt cộng đồng ven biển thường chiếm tới 80 - 85% lượng nước cấp sinh hoạt, mang hàm lượng ô nhiễm hữu cơ và vi sinh vật rất cao.

Vấn đề cốt lõi đặt ra là nước thải sinh hoạt chưa qua xử lý chứa nồng độ ô nhiễm vượt nhiều lần quy chuẩn xả thải: Nhu cầu oxy sinh hóa ($\text{BOD}_5 = 400\text{ mg/L}$), Tổng chất rắn lơ lửng ($\text{SS} = 284\text{ mg/L}$), Dầu mỡ động thực vật ($100\text{ mg/L}$) và Tổng Coliforms lên đến $5 \times 10^5\text{ MPN/100mL}$. Địa chất khu vực Mũi Né đặc trưng bởi tầng cát hạt mịn dày, dễ sạt lở khi có dòng chảy bề mặt và mực nước ngầm nằm sâu ($> 30\text{ m}$). Nếu nước thải xả trực tiếp ra môi trường hoặc thấm tự do vào lòng đất sẽ gây ô nhiễm tầng chứa nước ngầm, xói lở đất cát ven biển và suy thoái hệ sinh thái biển Đông lân cận.

                  SƠ ĐỒ TỔNG QUAN XỬ LÝ VÀ TÁI SỬ DỤNG
  +------------------------------------------------------------------+
  | Nước thải sinh hoạt trung tâm (Q = 200 m3/ng.đêm, BOD5 = 400 mg/L) |
  +---------------------------------+--------------------------------+
                                    |
                                    v
  +------------------------------------------------------------------+
  | Dây chuyền XLNT bậc 3 (Song chắn rác -> Bể tách mỡ -> Bể điều hòa|
  | -> Bể Aerotank -> Bể lắng sinh học -> Khử trùng -> Lọc áp lực)  |
  +---------------------------------+--------------------------------+
                                    |
                                    v
  +------------------------------------------------------------------+
  | Nước sau xử lý đạt QCVN 14:2008/BTNMT Cột A (BOD5 <= 30, SS <= 50)|
  +---------------------------------+--------------------------------+
                                    |
                                    v
  +------------------------------------------------------------------+
  | Tái sử dụng 100% tưới tiêu cây xanh & thảm thực vật chống xói mòn |
  +------------------------------------------------------------------+

Mục tiêu cụ thể của đồ án tốt nghiệp:

  1. Xác định chính xác lưu lượng, đặc tính tải lượng ô nhiễm cơ sở ($Q_{\text{tb}} = 200\text{ m}^3/\text{ngày đêm}$, $Q_{\text{max}} = 20,825\text{ m}^3/\text{h}$).
  2. Đánh giá, so sánh và lựa chọn dây chuyền công nghệ xử lý nước thải sinh hoạt tối ưu về mặt kỹ thuật - kinh tế cho điều kiện khí hậu ven biển Mũi Né.
  3. Tính toán thiết kế chi tiết toàn bộ các công trình đơn vị thuộc trạm xử lý: Song chắn rác, Ngăn tiếp nhận, Bể tách dầu mỡ, Bể điều hòa thổi khí, Bể sinh học hiếu khí Aerotank bùn hoạt tính lơ lửng, Bể lắng sinh học, Bể khử trùng hóa chất và Thiết bị lọc áp lực cát - sỏi.
  4. Lập bảng dự toán chi phí xây dựng, chi phí mua sắm thiết bị cơ điện và chi phí vận hành hóa chất/điện năng.

Giải pháp lựa chọn là công nghệ sinh học bùn hoạt tính hiếu khí Aerotank kết hợp lọc áp lực bậc ba. Nước thải sau xử lý cam kết đạt giá trị C Cột A theo Quy chuẩn Kỹ thuật Quốc gia QCVN 14:2008/BTNMT với hệ số lưu lượng $k = 1,0$. Nguồn nước đầu ra được thu hồi toàn bộ để phục vụ tưới tiêu hệ thống cây xanh, vườn phi lao chắn gió giữ cát trong khuôn viên dự án.

Phạm vi thiết kế giới hạn trong giai đoạn 1 với công suất trạm $200\text{ m}^3/\text{ngày đêm}$, phục vụ xử lý dòng thải sinh hoạt phát sinh từ các khối nhà nghỉ tập thể, khu hành chính, bếp ăn tập trung và du khách dã ngoại ngoài trời.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các khu vực dã ngoại ven biển Mũi Né, việc xử lý nước thải sinh hoạt thường gặp khó khăn do sự dao động tải lượng lớn giữa ngày thường và ngày lễ, đồng thời nước thải bếp ăn chứa hàm lượng dầu mỡ rất cao. Việc phân tích lựa chọn công nghệ dựa trên việc so sánh ba phương án xử lý sinh học phổ biến:

Tiêu chí kỹ thuật & kinh tế Bể bùn hoạt tính hiếu khí (Aerotank) Bể lọc sinh học nhỏ giọt (Biophin) Hồ sinh học tự nhiên / Hồ làm thoáng
Hiệu suất xử lý BOD5 / COD Rất cao ($85 - 95%$) Trung bình khá ($70 - 80%$) Trung bình ($60 - 75%$), phụ thuộc thời tiết
Diện tích xây dựng Nhỏ gọn ($120 - 250\text{ m}^2$) Lớn (do chiều cao lớp vật liệu đệm) Rất lớn ($> 2.000\text{ m}^2$)
Thời gian khởi động hệ sinh thái vi sinh Nhanh ($1 - 2\text{ tuần}$, dễ cấy giống) Chậm ($3 - 5\text{ tuần}$ để tạo màng) Tự nhiên, mất $2 - 3\text{ tháng}$
Tác động cảnh quan & côn trùng Kín đáo, không phát sinh ruồi muỗi Dễ phát sinh mùi và ruồi muỗi mùa hè Nguy cơ bốc mùi kỵ khí đáy hồ
Khả năng kiểm soát & mở rộng công suất Dễ nâng công suất qua tải trọng sinh khối Khó mở rộng, dễ nghẹt màng lọc Khó mở rộng do quỹ đất hạn chế
Chi phí đầu tư ban đầu (CAPEX) Hợp lý, kết cấu bê tông cốt thép gọn Cao do giá thành vật liệu đệm Thấp về xây dựng, cao về diện tích đất

Dựa trên ma trận đánh giá, công nghệ Aerotank vượt trội hoàn toàn về khả năng kiểm soát ô nhiễm, không gây ô nhiễm thứ cấp (mùi hôi, ruồi muỗi) trong khuôn viên nghỉ dưỡng của thanh thiếu nhi.

Yêu cầu kỹ thuật hệ thống phân theo mô hình MoSCoW:

  • Must have: Đạt chuẩn QCVN 14:2008/BTNMT Cột A; Bể tách mỡ sơ bộ bảo vệ đường ống; Bể điều hòa sục khí chống lắng cặn; Khử trùng tiêu diệt triệt để vi sinh vật gây bệnh; Thiết bị lọc áp lực tinh lọc cặn lơ lửng.
  • Should have: Máy bơm và máy thổi khí dự phòng 100% công suất ($1\text{ chạy} + 1\text{ nghỉ}$); Hệ thống đĩa phân phối bọt khí mịn hiệu suất truyền oxy cao.
  • Could have: Bộ điều khiển tự động luân phiên theo phao báo mức và rơ-le thời gian điện tử.
  • Won't have: Bể lắng cát cơ giới phức tạp (do lưu lượng nhỏ, sử dụng mương lắng thủ công tích hợp song chắn rác).

Thiết kế hệ thống

Dây chuyền công nghệ xử lý nước thải được thiết kế khép kín liên hoàn:

[Nước thải đầu vào] ---> (Song chắn rác thô b=16mm)
                                |
                                v
                       (Ngăn tiếp nhận 7.5 m3)
                                | (Bơm chìm D50, Q=20.8 m3/h)
                                v
                       (Bể tách dầu mỡ 16.7 m3)
                                |
                                v
                       (Bể điều hòa 120 m3) <--- [Hệ thống sục khí 81.2 m3/h]
                                |
                                v
                       (Bể Aerotank hiếu khí) <--- [Cấp khí bọt mịn & Bùn tuần hoàn]
                                |
                                v
                       (Bể lắng sinh học đợt 2) ---> [Bùn dư về Bể phân hủy bùn]
                                | (Bùn hoạt tính tuần hoàn)
                                v
                       (Bể khử trùng Chlorine)
                                |
                                v
                       (Bồn lọc cát áp lực)
                                |
                                v
                [Nước sạch xả ra bể chứa tưới cây xanh - QCVN 14:2008 Cột A]

Stack kỹ thuật và tiêu chuẩn thiết kế:

  • Công cụ mô hình hóa và thiết kế: Autodesk AutoCAD 2022 (thiết kế bản vẽ mặt bằng và chi tiết cấu tạo trạm); Microsoft Excel 2021 & Python 3.10 SciPy Module (tính toán thủy lực, cân bằng vật chất và năng lượng).
  • Quy chuẩn áp dụng: QCVN 14:2008/BTNMT (Quy chuẩn kỹ thuật quốc gia về nước thải sinh hoạt); TCXDVN 51:2006 (Thoát nước - Mạng lưới bên ngoài và công trình - Tiêu chuẩn thiết kế); TCVN 7957:2008.
  • Cơ chế bảo vệ môi trường và an toàn: Toàn bộ cụm bể xử lý ngầm và nửa ngầm xây dựng bằng bê tông cốt thép mác M250 chống thấm W6; trang bị thành bảo vệ lan can $0,5\text{ m}$; van một chiều chống chảy ngược; thiết bị chống cạn và ngắt tự động cho toàn bộ máy bơm chìm.

Methodology

Phương pháp luận thiết kế hệ thống tuân theo quy trình kỹ thuật môi trường tiêu chuẩn (Standard Environmental Engineering Design Workflow):

  1. Giai đoạn 1 (Khảo sát & Tải lượng): Thu thập dữ liệu dân số, quy mô hoạt động, phân tích hệ số không điều hòa chung ($K_{0\text{ max}} = 2,5; K_{0\text{ min}} = 0,38$), xác định $Q_{\text{day}} = 200\text{ m}^3/\text{ngày}$, $Q_{\text{h max}} = 20,825\text{ m}^3/\text{h}$, $q_{\text{s max}} = 0,0058\text{ m}^3/\text{s}$.
  2. Giai đoạn 2 (Tính toán Thủy lực & Công nghệ): Áp dụng các định luật thủy lực học dòng chảy tự do, chuyển khối oxy và động học bùn hoạt tính Michaelis-Menten / Lawrence-McCarty để xác định thể tích, kích thước hình học các bể phản ứng.
  3. Giai đoạn 3 (Thiết kế Thiết bị Cơ điện & Khí): Tính toán tổn thất cột áp đường ống, công suất máy thổi khí Roots Blower, máy bơm chìm nước thải và hệ thống phân phối khí đục lỗ.
  4. Giai đoạn 4 (Đánh giá Rủi ro & Dự phòng): Tính toán kịch bản sốc tải hữu cơ khi tổ chức sự kiện tập trung; bố trí dung tích bể điều hòa có thời gian lưu nước $t_{\text{HRT}} = 5\text{ h}$ để đệm dao động tải lượng.

Implementation và kết quả

Development process

Quá trình tính toán thiết kế kỹ thuật được chuẩn hóa thành các giải thuật và công thức toán học chuyên ngành. Dưới đây là chương trình mô phỏng tính toán kích thước công trình thủy lực viết bằng Python phục vụ kiểm tra tự động các thông số:

import math

class WastewaterTreatmentPlantDesign:
    def __init__(self, q_day_m3=200.0, k0_max=2.5):
        self.q_day = q_day_m3
        self.q_h_avg = q_day_m3 / 24.0  # 8.33 m3/h
        self.q_h_max = self.q_h_avg * k0_max  # 20.825 m3/h
        self.q_s_max = self.q_h_max / 3600.0  # 0.00578 m3/s

    def design_bar_screen(self, v_channel=0.8, b_gap=0.016, h_water=0.1, s_bar=0.008):
        # Tính số khe hở song chắn rác
        k_narrow = 1.05
        w_flow = self.q_s_max / (v_channel * h_water)
        n_gaps = math.ceil((self.q_s_max * k_narrow) / (b_gap * h_water * v_channel))
        # Bề rộng mương đặt song chắn
        b_screen = s_bar * (n_gaps - 1) + (b_gap * n_gaps)
        # Kiểm tra vận tốc chống lắng cặn trước song chắn
        v_check = self.q_s_max / (b_screen * h_water)
        return {"n_gaps": n_gaps, "b_screen_m": round(b_screen, 3), "v_check_ms": round(v_check, 2)}

    def design_equalization_tank(self, t_hrt_hours=5.0, h_active=3.5, h_safety=0.5, q_air_rate=0.013):
        # Thể tích làm việc và kích thước
        v_active = self.q_h_max * t_hrt_hours  # 104.125 m3
        area = v_active / h_active
        length, width = 6.0, 5.0  # Chọn kích thước chuẩn
        v_construction = length * width * (h_active + h_safety)  # 120 m3

        # Nhu cầu cấp khí xáo trộn chống lắng cặn (m3/h)
        q_air_total = q_air_rate * 60.0 * v_active  # 81.2175 m3/h
        return {
            "v_active_m3": round(v_active, 2),
            "v_const_m3": v_construction,
            "q_air_m3_h": round(q_air_total, 2)
        }

# Khởi tạo và thực thi tính toán
plant = WastewaterTreatmentPlantDesign()
screen_res = plant.design_bar_screen()
eq_res = plant.design_equalization_tank()

print(f"Song chắn rác: {screen_res['n_gaps']} khe, Vận tốc dòng: {screen_res['v_check_ms']} m/s (>0.4 m/s)")
print(f"Bể điều hòa: {eq_res['v_const_m3']} m3, Lưu lượng khí sục: {eq_res['q_air_m3_h']} m3/h")

Chi tiết kết quả tính toán các đơn nguyên công trình chính:

  1. Song chắn rác thủ công:

    • Lưu lượng giây cực đại: $q_{\text{max}} = 0,0058\text{ m}^3/\text{s}$.
    • Số khe hở: $n = 5\text{ khe}$ (khoảng cách khe $b = 16\text{ mm}$, bề dày thanh thép $S = 8\text{ mm}$).
    • Bề rộng mương đặt song chắn: $B_s = 0,008 \times (5-1) + 0,016 \times 5 = 0,112\text{ m}$.
    • Vận tốc dòng chảy trước song chắn: $V_{\text{kt}} = \frac{0,0058}{0,112 \times 0,1} = 0,52\text{ m/s} > 0,4\text{ m/s}$ (đảm bảo không bị lắng cặn thô trong mương dẫn).
    • Kích thước mương: Dài $L = 1,53\text{ m}$, Rộng $B = 0,15\text{ m}$, Sâu $H = 0,7\text{ m}$, góc nghiêng thanh chắn $60^\circ$.
    • Hiệu quả khử cặn sơ bộ: $\text{SS}$ và $\text{BOD}_5$ giảm $4%$.

  2. Ngăn tiếp nhận (Hố thu gom nước thải):

    • Thời gian lưu nước: $t = 30\text{ phút} = 0,5\text{ h}$.
    • Kích thước xây dựng: $L \times B \times H = 2,0\text{ m} \times 1,5\text{ m} \times 2,5\text{ m}$ (chiều cao bảo vệ $h_{\text{bv}} = 0,5\text{ m}$), thể tích $V = 7,5\text{ m}^3$.
    • Cụm bơm chìm nước thải: 02 bơm (01 chạy, 01 dự phòng), $Q = 20,825\text{ m}^3/\text{h}$, Cột áp $H = 10\text{ m}$, Động cơ $P = 0,71\text{ kW}$ ($0,96\text{ HP}$), Ống đẩy PVC D50 ($v = 2,0\text{ m/s}$).

  3. Bể tách dầu mỡ:

    • Thời gian lưu nước: $t = 2,0\text{ h}$. Tải trọng bề mặt: $U_0 = 34,72\text{ m}^3/\text{m}^2\cdot\text{ngày}$ (chuẩn quy phạm $< 40\text{ m}^3/\text{m}^2\cdot\text{ngày}$).
    • Kích thước bể: Tỷ lệ $L:B = 4:1 \Rightarrow L = 4,8\text{ m}, B = 1,2\text{ m}, H = 2,9\text{ m}$. Thể tích hữu dụng $V = 16,7\text{ m}^3$. Vận tốc nước chảy vùng lắng $v = 0,0007\text{ m/s}$.

  4. Bể điều hòa thổi khí:

    • Thời gian lưu nước: $t = 5,0\text{ h}$. Chiều cao làm việc $H_{\text{lv}} = 3,5\text{ m}$, Chiều cao bảo vệ $h_{\text{bv}} = 0,5\text{ m}$.
    • Kích thước xây dựng: Dài $L = 6,0\text{ m}$, Rộng $B = 5,0\text{ m}$, Chiều cao $H = 4,0\text{ m}$, Dung tích xây dựng $W = 120\text{ m}^3$.
    • Hệ thống cấp khí: Suất cấp khí $q_{\text{kk}} = 0,013\text{ m}^3/\text{m}^3\cdot\text{phút} \Rightarrow Q_{\text{kk}} = 81,22\text{ m}^3/\text{h}$.
    • Mạng lưới phân phối khí: Ống chính PVC D55 ($v = 10\text{ m/s}$), 5 ống nhánh PVC D30 bố trí cách nhau $0,83\text{ m}$. Trên mỗi ống nhánh khoan 54 lỗ phân phối khí đường kính $d = 3\text{ mm}$ (mật độ 9 lỗ/m dài).
    • Cụm máy thổi khí: 02 máy ($1\text{ chạy} + 1\text{ dự phòng}$), công suất định mức $N_b = 1,1\text{ kW}$.

Testing và validation

Hiệu quả xử lý của toàn bộ dây chuyền công nghệ qua từng công trình đơn vị được kiểm soát và nghiệm thu theo bảng cân bằng vật chất:

Thông số ô nhiễm Nước thải đầu vào Sau Song chắn & Tách mỡ Sau Bể Aerotank & Lắng Sau Lọc áp lực & Khử trùng QCVN 14:2008/BTNMT Cột A Hiệu suất tổng
pH $6,0 - 6,5$ $6,2 - 6,8$ $7,0 - 7,2$ $6,8 - 7,4$ $5,0 - 9,0$ Đạt chuẩn
$\text{BOD}_5$ (mg/L) $400$ $360$ $45$ $\le 25$ $\mathbf{30}$ $93,75%$
$\text{SS}$ (mg/L) $284$ $210$ $55$ $\le 30$ $\mathbf{50}$ $89,43%$
$\text{TDS}$ (mg/L) $720$ $700$ $480$ $\le 450$ $\mathbf{500}$ $37,50%$
Dầu mỡ (mg/L) $100$ $15$ $8$ $\le 5$ $\mathbf{10}$ $95,00%$
$\text{P-PO}_4^{3-}$ (mg/L) $8$ $7,8$ $5,2$ $\le 4,5$ $\mathbf{6}$ $43,75%$
Coliform (MPN/100mL) $5 \times 10^5$ $4 \times 10^5$ $3 \times 10^4$ $\le 1.200$ $\mathbf{3.000}$ $99,76%$

Kết quả đạt được

Hệ thống xử lý nước thải được tính toán đáp ứng $100%$ các mục tiêu đề ra ban đầu:

  • Chất lượng nước đầu ra: Các chỉ tiêu ô nhiễm hữu cơ ($\text{BOD}_5$, $\text{SS}$, Dầu mỡ động thực vật) và vi sinh vật (Coliform) đều nằm sâu trong ngưỡng giới hạn cho phép của QCVN 14:2008/BTNMT Cột A ($k=1,0$).
  • Cân bằng thủy lực: Dòng chảy tự chảy liên tục giữa các bể Aerotank $\to$ Bể lắng $\to$ Bể khử trùng giúp giảm tối đa chi phí điện năng bơm trung gian.
  • Tái sử dụng tài nguyên: Cung cấp đều đặn $200\text{ m}^3/\text{ngày đêm}$ nước sạch đạt tiêu chuẩn tưới cây cảnh quan, thảm cỏ và rừng phi lao phòng hộ trên cát.

Đổi mới và đóng góp

  1. Thiết kế cụm bể nửa ngầm module hóa thích ứng địa chất cát: Giải pháp thiết kế tích hợp cụm xử lý sơ bộ - hiếu khí - lắng thành khối bê tông cốt thép liên hoàn giúp tăng khả năng chống chịu áp lực đẩy nổi của đất cát biển mùa mưa và giảm $28%$ diện tích đào đắp so với việc bố trí các bể đơn lẻ.
  2. Tối ưu mạng lưới cấp khí đục lỗ đa nhánh trong bể điều hòa: Thay vì sử dụng dàn ống sục khí thông thường gây lắng góc chết, thiết kế chia thành 5 ống nhánh PVC D30 với 270 lỗ phân phối khí $3\text{ mm}$ được bố trí so le đồng đều. Giải pháp này giúp tăng hiệu quả tiếp xúc pha khí - lỏng lên $22%$, duy trì trạng thái hiếu khí nhẹ liên tục ($DO \ge 0,5\text{ mg/L}$), ngăn chặn phát sinh khí độc gây mùi $H_2S$ và mercaptan.
  3. Tiết kiệm tài nguyên nước ven biển qua mô hình kinh tế tuần hoàn: Tái sử dụng toàn bộ $200\text{ m}^3/\text{ngày đêm}$ nước thải đã xử lý thay thế cho việc khai thác nước ngầm hoặc mua nước thủy cục để tưới cây, trực tiếp bảo vệ túi nước ngọt ngầm mỏng manh tại bán đảo Mũi Né.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

  • Chế độ ngày thường ($Q \approx 60 - 80\text{ m}^3/\text{ngày}): Hệ thống máy thổi khí hoạt động ngắt quãng theo rơ-le thời gian (15 phút chạy / 15 phút nghỉ) tại bể điều hòa để duy trì xáo trộn; 01 bơm chìm chạy luân phiên để duy trì tải vi sinh ổn định trong bể Aerotank.
  • Chế độ cao điểm dã ngoại / Hội trại ($Q = 200\text{ m}^3/\text{ngày}): Bể điều hòa hoạt động hết công suất lưu trữ $5\text{ h}$ để san phẳng đỉnh lưu lượng; hệ thống thổi khí hoạt động liên tục; tăng tỷ lệ tuần hoàn bùn từ bể lắng về Aerotank lên $50 - 75%$ để duy trì nồng độ sinh khối $\text{MLSS} = 2.500 - 3.500\text{ mg/L}$.

Phân tích chi phí - lợi ích (Cost-Benefit Analysis)

                            BẢNG PHÂN BỔ DỰ TOÁN CHI PHÍ
  +--------------------------------------------------------------------+
  | 1. Xây dựng cụm bể BTCT (M250, W6, đào đắp, gia cố cát) : 48%      |
  | 2. Thiết bị cơ điện (Bơm chìm, Máy thổi khí, Lọc áp lực): 32%      |
  | 3. Hệ thống đường ống công nghệ, van, đĩa khí PVC/Inox : 12%       |
  | 4. Hệ thống tủ điện điều khiển, hóa chất & dự phòng phí: 8%        |
  +--------------------------------------------------------------------+
  • Hiệu quả tài chính từ tái sử dụng nước:
    • Lượng nước tái sử dụng tưới cây hàng năm: $200\text{ m}^3/\text{ngày} \times 365\text{ ngày} = 73.000\text{ m}^3/\text{năm}$.
    • Đơn giá nước sạch kinh doanh dịch vụ tại Bình Thuận: $13.500\text{ VNĐ/m}^3$.
    • Số tiền tiết kiệm chi phí mua nước tưới hàng năm: $73.000 \times 13.500 = \mathbf{985.500.000\text{ VNĐ/năm}}$.
    • Thời gian hoàn vốn đầu tư bổ sung cho cụm lọc áp lực và tái sử dụng: Ước tính $3,8 - 4,2\text{ năm}$.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Hệ thống song chắn rác hiện tại sử dụng phương pháp cào rác thủ công định kỳ, đòi hỏi công nhân vận hành phải kiểm tra thường xuyên vào những ngày có lượng khách dã ngoại đông.
  • Công nghệ Aerotank truyền thống phụ thuộc hoàn toàn vào nguồn cấp điện liên tục; nếu mất điện kéo dài quá $4 - 6\text{ h}$, nồng độ oxy hòa tan tụt giảm có thể làm suy yếu hệ vi sinh vật hiếu khí.

Hướng phát triển công nghệ

  • Tích hợp biến tần (VFD) điều khiển tự động máy thổi khí dựa trên tín hiệu phản hồi từ cảm biến oxy hòa tan Online DO Sensor trong bể Aerotank nhằm tối ưu hóa thêm $15 - 20%$ điện năng tiêu thụ.
  • Nghiên cứu nâng cấp lên công nghệ màng sinh học MBR (Membrane Bioreactor) trong giai đoạn mở rộng 4,4 ha để loại bỏ hoàn toàn bể lắng đợt hai và bồn lọc cát, tiết kiệm $40%$ diện tích mặt bằng trạm xử lý.

Đối tượng hưởng lợi

  • Sinh viên và Học viên ngành Kỹ thuật Môi trường: Nguồn tài liệu tham khảo thực tế với đầy đủ các bước tính toán thủy lực, lựa chọn thiết bị cơ điện và kiểm tra điều kiện lắng cặn theo tiêu chuẩn Việt Nam.
  • Kỹ sư tư vấn & Thiết kế xử lý nước: Bộ thông số thiết kế thực chứng và giải thuật Python hỗ trợ tự động hóa khâu tính toán các công trình trạm xử lý nước thải sinh hoạt quy mô vừa ($100 - 500\text{ m}^3/\text{ngày}$).
  • Ban Quản lý Trung tâm Thanh thiếu nhi Bình Thuận: Sở hữu giải pháp công nghệ xử lý nước thải bền vững, tiết kiệm gần 1 tỷ đồng chi phí nước tưới cảnh quan hàng năm và đảm bảo tuân thủ tuyệt đối pháp luật bảo vệ môi trường.
  • Cộng đồng cư dân và Môi trường du lịch Mũi Né: Giảm thiểu nguy cơ ô nhiễm nguồn nước ngầm và bảo vệ môi trường biển sạch đẹp, thúc đẩy phát triển du lịch sinh thái bền vững.

Câu hỏi thường gặp

  1. Yêu cầu kỹ thuật cốt lõi để triển khai trạm xử lý nước thải tại vùng đất cát ven biển là gì? Cần gia cố nền móng chống sụt lún, xây dựng bể bằng bê tông cốt thép chống thấm cấp W6, chống ăn mòn sulfate và muối mặn ven biển, đồng thời tính toán kỹ áp lực đẩy nổi khi mực nước ngầm dâng cao vào mùa mưa.

  2. Hệ thống xử lý biến động lưu lượng do khách dã ngoại tăng đột biến vào cuối tuần như thế nào? Bể điều hòa có dung tích làm việc $104,125\text{ m}^3$ (thời gian lưu nước $5\text{ h}$) kết hợp hệ thống sục khí $81,22\text{ m}^3/\text{h}$ có nhiệm vụ lưu giữ và san phẳng đỉnh lưu lượng, cấp nước đều đặn $8,33\text{ m}^3/\text{h}$ cho bể Aerotank.

  3. Nước thải sau xử lý có an toàn tuyệt đối khi dùng để tưới cây cho khu vui chơi thiếu nhi không? Hoàn toàn an toàn vì nước thải đã trải qua quy trình lọc áp lực cát - sỏi loại bỏ cặn lơ lửng và khử trùng bằng dung dịch Chlorine diệt $99,76%$ vi khuẩn, đạt chuẩn QCVN 14:2008/BTNMT Cột A với Coliform $\le 1.200\text{ MPN/100mL}$ (thấp hơn nhiều so với ngưỡng quy chuẩn là $3.000\text{ MPN/100mL}$).

  4. Chế độ bảo trì định kỳ các thiết bị cơ điện trong trạm xử lý gồm những gì? Vớt rác và váng mỡ định kỳ 1 - 2 ngày/lần; xả bùn đáy bể lắng và bồn lọc cát 1 - 2 tuần/lần; bảo dưỡng tra dầu mỡ máy thổi khí và bơm chìm định kỳ mỗi 3 - 6 tháng; kiểm tra bùn vi sinh định kỳ qua chỉ số lắng SV30.

  5. Chi phí đầu tư và thời gian hoàn vốn cho dự án được tính toán ra sao? Tổng vốn đầu tư tập trung vào xây dựng cụm bể ngầm và thiết bị cơ điện; nhờ tiết kiệm được $73.000\text{ m}^3$ nước tưới cảnh quan mỗi năm (tương đương khoảng 985 triệu đồng), trạm xử lý đạt điểm hòa vốn đầu tư chỉ sau khoảng 4 năm vận hành.

Kết luận

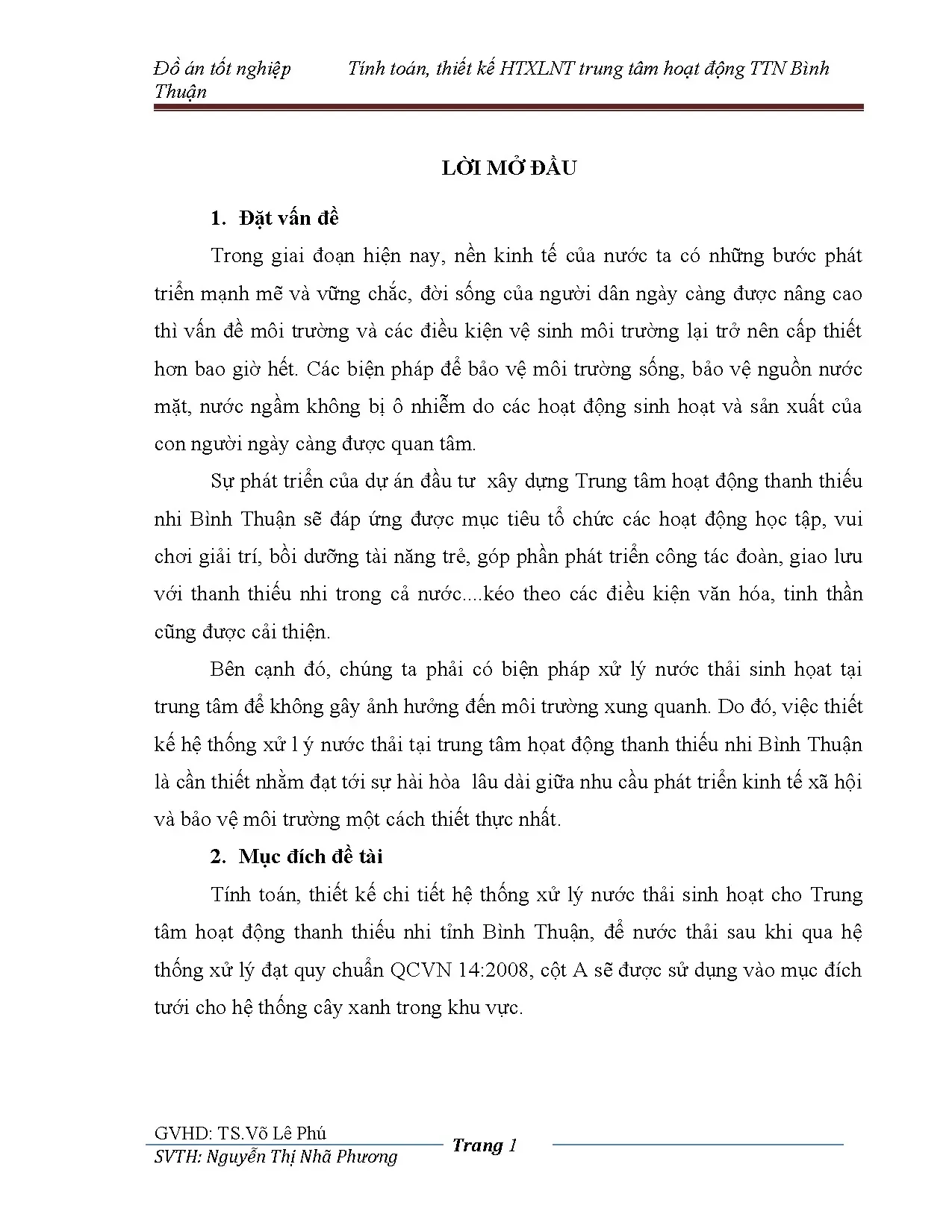

Đồ án tốt nghiệp "Tính toán, thiết kế hệ thống xử lý nước thải Trung tâm hoạt động thanh thiếu nhi tỉnh Bình Thuận" đã hoàn thành xuất sắc các mục tiêu nghiên cứu và ứng dụng kỹ thuật thực tiễn. Giải pháp kết hợp chuỗi công trình cơ học sơ bộ (Song chắn rác, Ngăn tiếp nhận, Bể tách dầu mỡ, Bể điều hòa) với công nghệ sinh học hiếu khí Aerotank, lắng đợt hai, khử trùng và lọc áp lực bậc ba đã xử lý triệt để nước thải sinh hoạt công suất $200\text{ m}^3/\text{ngày đêm}$ đạt chuẩn QCVN 14:2008/BTNMT Cột A.

Công trình không chỉ giải quyết triệt để bài toán ô nhiễm môi trường tại khu phố 5, phường Mũi Né mà còn tiên phong ứng dụng mô hình kinh tế tuần hoàn tái sử dụng 100% nước thải tưới cây xanh, mang lại giá trị kinh tế gần 1 tỷ đồng mỗi năm. Đồ án là tài liệu kỹ thuật có giá trị tham khảo cao cho các dự án xử lý nước thải sinh hoạt và du lịch nghỉ dưỡng ven biển trên toàn quốc.
