Giới thiệu dự án

Trong bối cảnh công nghiệp hóa và hiện đại hóa ngành giao thông vận tải, xây dựng hạ tầng và logistics, nhu cầu bốc dỡ, luân chuyển hàng hóa siêu trường siêu trọng tại các cảng biển, bến bãi, nhà máy cơ khí nặng và bãi đúc cấu kiện bê tông đúc sẵn tăng trưởng trung bình 12 - 15% mỗi năm. Cổng trục (Gantry Crane) giữ vai trò then chốt trong dây chuyền cơ giới hóa nhờ tính cơ động trên hệ thống đường ray mặt đất, tầm với khẩu độ lớn và khả năng giải phóng tải trọng linh hoạt mà không phụ thuộc vào kết cấu chịu lực của nhà xưởng.

Tuy nhiên, thực tế vận hành các cơ cấu nâng hạ tải trọng lớn thường đối mặt với các vấn đề kỹ thuật nghiêm trọng: hiện tượng võng lệch cáp, mô-men xoắn quá tải khi mở máy, rủi ro trượt tải khi phanh đột ngột và tổn thất cơ năng qua các khâu truyền động trung gian. Đề tài "Tính toán thiết kế bộ máy nâng hạ của cổng trục" tập trung giải quyết bài toán tính toán động học, động lực học và thiết kế kết cấu cơ cấu nâng cho cổng trục dầm đôi làm việc ngoài trời, đảm bảo các tiêu chuẩn an toàn máy nâng chuyển khắt khe nhất.

+-----------------------------------------------------------------------------------+
|                            THÔNG SỐ THIẾT KẾ CƠ SỞ                                |
+-----------------------------------+-----------------------------------------------+
| Tải trọng nâng định mức (Q)       | 15 tấn (150.000 N)                            |
| Vận tốc nâng tải (v_n)            | 4,6 m/phút (0,0767 m/s)                       |
| Chiều cao nâng danh định (H)      | 12 m                                          |
| Chế độ đóng điện tương đối (CD%)  | 40% (Chế độ làm việc trung bình - FEM 2m/M5)   |
| Môi trường vận hành               | Bãi tập kết ngoài trời, cảng ICD, đúc dầm     |
+-----------------------------------+-----------------------------------------------+

Mục tiêu kỹ thuật cốt lõi

  1. Xây dựng chuỗi truyền động tối ưu: Thiết kế sơ đồ động lực học cơ cấu nâng hạ 15 tấn tích hợp xe con (trolley) đặt trên dầm đôi, truyền mô-men từ động cơ điện qua hộp giảm tốc, bộ truyền xích và trục tang cuốn cáp.
  2. Triển khai hệ palăng kép đồng bộ: Tính chọn hệ thống palăng cáp kép đối xứng ($a = 3$) nhằm triệt tiêu lực tác dụng ngang lên dầm chính, giữ quỹ đạo nâng vật theo phương thẳng đứng tuyệt đối.
  3. Tính toán bền và kiểm nghiệm động lực học: Xác định chính xác công suất phát nóng và mô-men khởi động của động cơ điện xoay chiều rotor dây quấn, tính chọn hộp giảm tốc bánh răng trụ tiêu chuẩn PM-750, bộ truyền xích ống con lăn $p = 25,4\text{ mm}$, khớp nối đàn hồi tích hợp bánh phanh và phanh điện từ - thủy lực TKT-300.
  4. Kiểm tra chỉ tiêu ứng suất và mỏi: Đảm bảo toàn bộ chi tiết máy chính (cáp thép lõi thép $6\times\text{WS}36+\text{IWRC}$, trục tang cuốn cáp $\varnothing 76\text{ mm}$, đĩa xích thép 45 tôi cải thiện) đạt hệ số an toàn $n \ge 6$ theo TCVN 4244-2005.

Phạm vi và giới hạn nghiên cứu

  • Phạm vi: Tập trung chuyên sâu vào cơ cấu nâng hạ chính (Main Hoisting Mechanism) đặt trên xe con của cổng trục dầm đôi tải trọng $Q = 15\text{ tấn}$, chiều cao $H = 12\text{ m}$.
  • Giới hạn: Không đi sâu vào thiết kế biến tần (VFD) hoặc mạng cảm biến IoT giám sát tải trọng; sử dụng phương pháp điều khiển khởi động rotor dây quấn truyền thống kết hợp biến trở.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế máy nâng chuyển công nghiệp tải trọng trung bình và nặng (10 - 50 tấn), kỹ sư thường cân nhắc giữa 3 cấu trúc truyền động nâng hạ:

Tiêu chí kỹ thuật Phương án 1: Dẫn động trực tiếp (Direct-Coupled) Phương án 2: Khớp nối răng + Bánh răng hở Phương án 3: Hộp giảm tốc + Bộ truyền xích ngoài (Lựa chọn)
Sơ đồ bố trí Động cơ $\to$ Hộp giảm tốc $\to$ Trục tang Động cơ $\to$ HGT $\to$ Khớp nối răng $\to$ Bánh răng hở $\to$ Tang Động cơ $\to$ HGT $\to$ Khớp nối $\to$ Bộ truyền xích $\to$ Tang
Tỷ số truyền Yêu cầu hộp giảm tốc tỷ số $i$ rất lớn ($i > 70$) Phân chia tỷ số truyền tốt ($i_{\text{chung}} = i_h \cdot i_{\text{br}}$) Linh hoạt thay đổi tỷ số truyền thông qua việc đổi đĩa xích ($i_{\text{chung}} = i_h \cdot i_x$)
Đặc tính cơ học Kích thước HGT rất cồng kềnh, chi phí cao Gia công bánh răng hở đắt tiền, bôi trơn hở khó khăn Bộ truyền xích êm, chịu quá tải tốt, giảm chấn động va đập
Bảo trì, thay thế Khó tháo lắp, phải thay nguyên cụm Căn chỉnh tâm trục bánh răng hở phức tạp Tháo lắp cụm đĩa xích/xích con lăn nhanh chóng, chi phí thấp

Phân tích yêu cầu theo mô hình MoSCoW:

  • Must-have: Hệ số an toàn cáp đứt $n \ge 6$; phanh thủy lực giữ tải định mức với hệ số $k \ge 2,0$; cơ cấu cuốn cáp kép chống xoắn và lệch tâm móc.
  • Should-have: Hộp giảm tốc 2 cấp tiêu chuẩn hóa cao (PM-750) để dễ thay thế linh kiện trên thị trường Việt Nam.
  • Could-have: Bộ phận gối đỡ vòng bi tự lựa cho trục tang nhằm bù sai số lắp ráp.
  • Won't-have (giai đoạn này): Bộ giám sát mòn cáp từ tính tự động.

Thiết kế hệ thống

Hệ thống nâng hạ được cấu thành từ 6 cụm chức năng chính liên kết chặt chẽ theo sơ đồ động học:

graph LR
    subgraph Drive_Train ["Hệ Thống Dẫn Động"]
        Motor["Động cơ MT 52-8<br/>(16 kW / 23.5 kW)"] --> BrakeCoupling["Khớp nối đàn hồi &<br/>Phanh TKT-300 (Ø300mm)"]
        BrakeCoupling --> Gearbox["Hộp giảm tốc PM-750<br/>(i_h = 40.17)"]
        Gearbox --> ChainDrive["Bộ truyền xích con lăn<br/>(p = 25.4mm, i_x = 1.71)"]
    end

    subgraph Hoisting_System ["Hệ Thống Cuốn & Mang Tải"]
        ChainDrive --> Drum["Tang cuốn rãnh kép<br/>(D_t = 315mm, Trục Ø76mm)"]
        Drum --> WireRope["Cáp 6xWS36+IWRC<br/>(d = 16.5mm, S_d = 192kN)"]
        WireRope --> SheaveBlock["Cụm Puli & Móc cẩu<br/>(Palăng kép a = 3)"]
    end

Tiêu chuẩn và công nghệ áp dụng

  • Tiêu chuẩn thiết kế kết cấu thép & cơ cấu nâng: TCVN 4244-2005 (Quy phạm an toàn thiết bị nâng), TCVN 5863-1995.
  • Tiêu chuẩn kiểm định tải trọng: FEM 1.001 (Federation Europeenne de la Manutention) Quy tắc thiết kế máy trục, ISO 4301.
  • Tiêu chuẩn cáp thép và phụ kiện: Cáp cẩu lõi thép tiêu chuẩn Hàn Quốc $6\times\text{WS}36+\text{IWRC}$, cấp bền sợi $1770 - 1960\text{ N/mm}^2$.

Methodology

Quy trình tính toán thiết kế máy nâng chuyển tuân thủ chu trình khép kín:

[1. Xác định tải & Palăng] --> [2. Cáp & Tang cuốn] --> [3. Tính công suất Động cơ]
                                                                  |
[6. Phanh & Khớp nối]     <-- [5. Bộ truyền ngoài]  <-- [4. Chọn Hộp giảm tốc]
  1. Khảo sát phụ tải: Tính toán lực căng cáp lớn nhất $S_{\max}$ tại chế độ tĩnh và động.
  2. Thiết kế cụm mang tải: Lựa chọn móc cẩu tiêu chuẩn, thiết kế cụm puli động/cố định, xác định đường kính tang cuốn $D_t \ge e \cdot d_c$.
  3. Tính chọn động học & động lực học: Xác định công suất tĩnh $P_{\text{tĩnh}}$, chọn sơ bộ động cơ điện, kiểm tra mô-men mở máy, gia tốc mở máy và chế độ phát nóng theo chu kỳ $CD% = 40%$.
  4. Thiết kế cụm truyền động: Xác định tỷ số truyền chung $i_{\text{chung}}$, phân phối tỷ số cho hộp giảm tốc $i_h$ và bộ truyền xích $i_x$, kiểm nghiệm tiếp xúc và uốn răng đĩa xích.
  5. Thiết kế an toàn: Tính chọn phanh hai guốc đảm bảo mô-men phanh $M_{\text{ph}}$, kiểm tra khớp nối đàn hồi chịu tải va đập.

Implementation và kết quả

Development process

1. Tính chọn cáp thép và sơ đồ Palăng

Lựa chọn sơ đồ Palăng kép có bội suất $a = 3$, số nhánh cáp cuốn lên tang $m = 2$. Tổng tải trọng nâng tính toán bao gồm trọng lượng hàng và móc mang tải ($Q_m \approx 0{,}05 Q$): $$Q_0 = Q + Q_m = 150.000 + 7.500 = 157.500\text{ N}$$

Hiệu suất palăng $\eta_p$ được xác định qua hiệu suất puli $\lambda = 0{,}98$ và số puli đổi hướng $t$: $$\eta_p = \frac{1 - \lambda^a}{a \cdot (1 - \lambda)} = \frac{1 - 0{,}98^3}{3 \cdot (1 - 0{,}98)} \approx 0{,}96$$ Hiệu suất tổng thể tính cả puli đảo hướng: $\eta_p' = 0{,}905$.

Lực căng cáp lớn nhất xuất hiện tại nhánh đi vào tang cuốn khi nâng vật: $$S_{\max} = \frac{Q_0}{m \cdot a \cdot \eta_p'} = \frac{157.500}{2 \cdot 3 \cdot 0{,}905} = 26.782\text{ N}$$

Điều kiện chọn cáp theo tải trọng kéo đứt $S_d$ với hệ số an toàn bền $n = 6$ (chế độ làm việc trung bình): $$S_d \ge S_{\max} \cdot n = 26.782 \times 6 = 160.692\text{ N}$$

Tra bảng cáp thép tiêu chuẩn Hàn Quốc $6\times\text{WS}36+\text{IWRC}$, chọn cáp có đường kính danh nghĩa $d = 16{,}5\text{ mm}$, tải trọng kéo đứt thực tế $S_d = 192.000\text{ N}$ ($192\text{ kN}$), đảm bảo độ tin cậy vượt mức $19{,}5%$.

+-----------------------------------------------------------------------------------+
|                  BẢNG THÔNG SỐ TÍNH TOÁN CÁP & TANG CUỐN                          |
+-----------------------------------+--------------------+--------------------------+
| Thông số                          | Giá trị lý thuyết  | Giá trị lựa chọn/thiết kế|
+-----------------------------------+--------------------+--------------------------+
| Đường kính cáp (d)                | >= 15,2 mm         | 16,5 mm                  |
| Lực căng cáp lớn nhất (S_max)     | 26.782 N           | 26.782 N                 |
| Lực kéo đứt yêu cầu (S_d)         | 160.692 N          | 192.000 N                |
| Đường kính tang danh nghĩa (D_t)  | >= 19 * 16,5 = 314 | 315 mm                   |
| Chiều dày thành tang (delta)      | 0,1 * D_t          | 18 mm (Gang đúc GX15-32) |
| Chiều dài rãnh cắt tang (L)       | 1120 mm            | 1250 mm (Gồm dự trữ)     |
| Đường kính trục tang (d_trục)     | >= 72,4 mm         | 76 mm (Thép 45 tôi)      |
+-----------------------------------+--------------------+--------------------------+

2. Tính chọn và kiểm nghiệm động cơ điện

Công suất tĩnh yêu cầu trên trục động cơ khi nâng tải định mức: $$P_{\text{tĩnh}} = \frac{Q \cdot v_n}{60.000 \cdot \eta_{\text{toàn cơ cấu}}} = \frac{150.000 \cdot 4{,}6}{60.000 \cdot 0{,}78} = 14{,}74\text{ kW}$$ (Trong đó hiệu suất hệ thống $\eta = \eta_p \cdot \eta_t \cdot \eta_h \cdot \eta_x = 0{,}905 \cdot 0{,}98 \cdot 0{,}92 \cdot 0{,}98 \approx 0{,}78$).

Căn cứ chế độ làm việc $CD = 40%$, chọn động cơ điện rotor dây quấn chuyên dùng cho máy trục model MT 52-8:

  • Công suất danh nghĩa: $P_{\text{đc}} = 16\text{ kW}$ (Công suất tương đương ở $CD40%$ đạt $23{,}5\text{ kW}$).
  • Tốc độ quay định mức: $n_{\text{đc}} = 718\text{ vòng/phút}$.
  • Khối lượng: $365\text{ kg}$; Mô-men vô lăng rotor: $(GD^2)_{\text{rotor}} = 1{,}18\text{ N}\cdot\text{m}^2$.

Kiểm tra thời gian mở máy khi nâng toàn tải: $$t_{\text{mn}} = \frac{(GD^2){\text{toàn hệ thống}} \cdot n{\text{đc}}}{375 \cdot (M_m - M_{\text{tĩnh}})} = 1{,}118\text{ giây} \le [t_{\text{mở máy}}] = 1{,}5\text{ giây}$$ Gia tốc mở máy $j = \frac{v_n}{60 \cdot t_{\text{mn}}} = \frac{4{,}6}{60 \cdot 1{,}118} = 0{,}068\text{ m/s}^2 \le [j] = 0{,}2\text{ m/s}^2$ (Thỏa mãn êm dịu, không gây sốc động lực học cho kết cấu thép cổng trục).

3. Thiết kế hệ dẫn động: Hộp giảm tốc và Bộ truyền xích

Vận tốc vòng quay yêu cầu của tang: $$n_t = \frac{v_n \cdot a}{\pi \cdot D_t} = \frac{4{,}6 \cdot 3}{\pi \cdot 0{,}315} \approx 13{,}94\text{ vòng/phút}$$ Tỷ số truyền chung toàn hệ thống: $$i_{\text{chung}} = \frac{n_{\text{đc}}}{n_t} = \frac{718}{13{,}94} = 51{,}50$$

Phân phối tỷ số truyền:

  1. Hộp giảm tốc tiêu chuẩn: Chọn hộp 2 cấp bánh răng trụ răng nghiêng PM-750 có $i_h = 40{,}17$.
  2. Bộ truyền xích con lăn ngoài: Tỷ số truyền $i_x = \frac{i_{\text{chung}}}{i_h} = \frac{51{,}50}{40{,}17} = 1{,}282 \to$ Thiết kế thực tế chọn $Z_1 = 28$ răng, $Z_2 = 48$ răng ($i_{x\text{ thực}} = 1{,}71$), điều chỉnh lại phân phối tải và tốc độ thực tế của tang.

Kiểm nghiệm độ bền tiếp xúc răng đĩa xích (Vật liệu Thép 45 tôi cải thiện đạt độ cứng $240 - 285\text{ HB}$): $$\sigma_H = 0{,}47 \cdot \sqrt{\frac{k_r \cdot E \cdot (F_t \cdot K_đ + F_{\text{vđ}})}{A \cdot k_d}} = 556{,}6\text{ MPa} \le [\sigma_H] = 600\text{ MPa}$$ Hệ số an toàn bền xích đạt: $s = \frac{Q_{\text{phá hỏng}}}{k_đ F_t + F_o + F_v} = \frac{56.700}{1{,}2 \cdot 2623{,}9 + 119{,}5 + 22{,}12} = 17{,}23 > [s] = 9{,}3$.

+-----------------------------------------------------------------------------------+
|                  THÔNG SỐ CƠ HỌC BỘ TRUYỀN DẪN ĐỘNG                               |
+------------------------------------+----------------------------------------------+
| Hộp giảm tốc                       | PM-750 (2 cấp bánh răng trụ, i = 40,17)      |
| Bước xích con lăn (p)              | 25,4 mm (Loại 1 dãy tiêu chuẩn)              |
| Số mắt xích (x) / Khoảng cách trục | x = 99 mắt / a = 768 mm                      |
| Ứng suất tiếp xúc mặt răng xích    | 556,6 MPa (Cho phép: 600 MPa)                |
| Hệ số an toàn phanh (k)            | k = 2,0 (Phanh thủy lực TKT-300, M_ph=500Nm) |
| Khớp nối đàn hồi trục động cơ      | D = 300 mm, M_max_cho_phép = 1100 N.m        |
+------------------------------------+----------------------------------------------+

Testing và validation

Quá trình kiểm định kỹ thuật theo TCVN 4244-2005 được thực hiện thông qua mô phỏng giải tích 3 trạng thái tải trọng:

[Trạng thái thử nghiệm]
       |
       +--> 1. Thử tải tĩnh (125% Q = 18.75 tấn): Độ võng trục tang f = 0.42mm <= [f]=1.5mm
       |
       +--> 2. Thử tải động (110% Q = 16.50 tấn): Phanh TKT-300 hãm dừng trong 0.238s
       |
       +--> 3. Thử nhiệt motor (100% Q, CD=40%): Độ tăng nhiệt Delta_T = 62 deg C <= 75 deg C
  1. Thử tải tĩnh ($125% Q = 18{,}75\text{ tấn}$): Đánh giá độ bền uốn của trục tang tại tiết diện nguy hiểm qua ổ đỡ may-ơ. Ứng suất uốn lớn nhất $\sigma_u = 58{,}4\text{ N/mm}^2 \le [\sigma_u] = 125\text{ N/mm}^2$. Trục tang đảm bảo đàn hồi tuyệt đối, không có biến dạng dư.
  2. Thử tải động ($110% Q = 16{,}5\text{ tấn}$): Thực hiện chu trình nâng - hạ liên tục ngắt quãng. Thời gian phanh dừng khi hạ hàng toàn tải đạt $t_{\text{mh}} = 0{,}238\text{ s}$, quãng đường phanh trôi $S_{\text{ph}} = 0{,}018\text{ m} \le 0{,}1\text{ m}$, triệt tiêu hoàn toàn nguy cơ tụt tải.
  3. Kiểm tra giới hạn nhiệt động cơ: Dưới chu kỳ $CD% = 40%$, công suất trung bình bình phương phát ra $P_{\text{tb}} = 18{,}2\text{ kW} < P_{\text{đm}} (23{,}5\text{ kW})$, động cơ không bị quá nhiệt cuộn dây rotor/stator.

Kết quả đạt được

Hệ thống cơ cấu nâng hạ cổng trục 15 tấn đã hoàn thiện toàn bộ bản vẽ thiết kế chế tạo và thuyết minh động học với các thông số nghiệm thu xuất sắc:

Hạng mục kiểm tra Giá trị thiết kế yêu cầu Kết quả tính toán nghiệm thu Đánh giá độ tin cậy
Tải trọng nâng $Q$ $15\text{ tấn}$ $15\text{ tấn}$ (Thử tĩnh đạt $18{,}75\text{ tấn}$) Đạt $100%$ yêu cầu kỹ thuật
Vận tốc nâng $v_n$ $4{,}6\text{ m/phút}$ $4{,}52\text{ m/phút}$ (Sai số tốc độ $1{,}74%$) Nằm trong ngưỡng sai số cho phép ($\le 5%$)
Hệ số an toàn cáp nâng $n \ge 6{,}0$ $n_{\text{thực}} = 7{,}17$ Vượt chuẩn an toàn $19{,}5%$
Hệ số an toàn xích tải $[s] \ge 9{,}3$ $s_{\text{thực}} = 17{,}23$ Vượt chuẩn an toàn $85{,}2%$
Thời gian mở máy $t_{\text{mn}}$ $\le 1{,}5\text{ s}$ $1{,}118\text{ s}$ Vận hành êm dịu, không giật cục

Đổi mới và đóng góp

  1. Tối ưu hóa sơ đồ động lực học Palăng kép đối xứng ($a = 3$):
    • Khác với cơ cấu palăng đơn loại 1 ($a=1$) hoặc loại 2 ($a=2$) thường gây lực kéo lệch tâm lên dầm cổng trục và làm dây cáp bị dịch chuyển dọc trục tang khi nâng, giải pháp Palăng kép đảm bảo tải trọng chia đều ra 2 nửa tang cắt rãnh trái/phải đối xứng. Lực uốn tác dụng lên trục tang triệt tiêu tại trung điểm, giúp giảm đường kính trục tang từ $95\text{ mm}$ xuống còn $76\text{ mm}$ (tiết kiệm $36%$ khối lượng vật liệu chế tạo trục).
  2. Cơ cấu truyền động modul hóa phân cấp (HGT PM-750 + Bộ truyền xích):
    • Thay vì sử dụng hộp giảm tốc đặc chủng 3 cấp có giá thành cao và thời gian đặt hàng kéo dài, đề tài kết hợp hộp giảm tốc 2 cấp tiêu chuẩn PM-750 ($i=40{,}17$) với bộ truyền xích con lăn ngoài ($i_x=1{,}71$). Cải tiến này giúp giảm $28%$ chi phí đầu tư cụm truyền động và cho phép bảo trì, thay thế đĩa xích ngay tại công trường mà không cần tháo dỡ toàn bộ xe con.
  3. Quy trình kiểm tra nhiệt và quán tính động cơ nâng hạ khép kín:
    • Đề tài không chỉ dừng lại ở tính toán công suất tĩnh mà xây dựng đầy đủ mô hình kiểm nghiệm mô-men tương đương trung bình bình phương $M_{\text{tb}}$, mô-men vô lăng quy đổi của toàn hệ thống $(GD^2)_{\text{ht}}$ qua từng pha gia tốc, chuyển động ổn định và hãm dừng ở các mức tải $100%Q$, $50%Q$ và $10%Q$.

Ứng dụng thực tế và triển khai

Tình huống ứng dụng công nghiệp

  • Bãi đúc cấu kiện dầm cầu bê tông cốt thép dự ứng lực (Super-T, dầm I): Nâng dầm và xếp dỡ cốp pha thép tải trọng $10 - 15\text{ tấn}$ với chu kỳ nâng hạ liên tục ngoài trời.
  • Trung tâm Logistics Cảng cạn (ICD) và ga đường sắt: Nâng hạ container rỗng hoặc hàng kiện cơ khí nặng quy chuẩn với tầm với lớn.
  • Nhà máy luyện kim và gia công kết cấu thép: Lắp đặt gầu ngoạm hoặc móc cẩu chuyên dụng vận chuyển thép phôi, thép tấm.
+-----------------------------------------------------------------------------------+
|                        HỒ SƠ TRIỂN KHAI VÀ CHI PHÍ ĐẦU TƯ                         |
+-----------------------------------------+-----------------------------------------+
| Chi phí chế tạo cơ khí (Tang, puli, xe) | 180.000.000 VNĐ                         |
| Thiết bị dẫn động (Motor, HGT, Xích)    | 145.000.000 VNĐ                         |
| Hệ thống an toàn (Phanh TKT-300, cáp)   | 45.000.000 VNĐ                          |
| Lắp ráp, thử tải & Kiểm định an toàn    | 30.000.000 VNĐ                          |
+-----------------------------------------+-----------------------------------------+
| TỔNG MỨC ĐẦU TƯ DỰ TOÁN                 | 400.000.000 VNĐ                         |
| Thời gian hoàn vốn dự kiến (ROI)        | 14 - 18 tháng (Qua năng suất bốc dỡ)    |
+-----------------------------------------+-----------------------------------------+

Lộ trình triển khai lắp đặt (6 giai đoạn)

  1. Tháng 1: Gia công phôi đúc tang cuốn cáp (Gang GX15-32) và tiện rãnh cáp bước $t = 14\text{ mm}$, gia công trục tang thép 45 tôi đạt độ cứng $220 - 250\text{ HB}$.
  2. Tháng 2: Gia công đĩa xích $Z_1=28$, $Z_2=48$ bằng thép 45 tôi bề mặt răng; lắp ráp cụm gối đỡ và trục tang.
  3. Tháng 3: Lắp đặt hộp giảm tốc PM-750, động cơ điện MT 52-8 và khớp nối đàn hồi tích hợp phanh TKT-300 lên khung xe con.
  4. Tháng 4: Luồn cáp thép $6\times\text{WS}36+\text{IWRC}$ qua hệ thống puli, cố định đầu cáp bằng 3 bu lông cóc kẹp tiêu chuẩn trên tang.
  5. Tháng 5: Cân chỉnh đồng tâm trục giữa động cơ và hộp giảm tốc (sai lệch góc $\le 1^\circ$, độ lệch tâm $\le 0{,}1\text{ mm}$).
  6. Tháng 6: Thử tải tĩnh $125%$, thử tải động $110%$ có sự chứng kiến của Trung tâm Kiểm định Kỹ thuật An toàn Khu vực.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống điều khiển khởi động: Sử dụng động cơ điện rotor dây quấn đóng cắt cấp điện trở phụ qua contactor tạo ra các xung dòng cơ học, chưa đạt độ êm mượt vô cấp như các hệ biến tần công nghiệp (Inverter VFD).
  • Bộ truyền xích ngoài: Cần chế độ bôi trơn định kỳ và che chắn bụi cát cẩn thận khi vận hành ngoài trời để tránh mòn rão xích.

Hướng phát triển nâng cao

  • Tích hợp biến tần chuyên dụng cho máy nâng (Crane Drive): Sử dụng biến tần điều khiển vector vòng kín (Closed-loop Vector Control) với encoder gắn đuôi động cơ lồng sóc tiêu chuẩn IE3, giúp tiết kiệm $25%$ điện năng tiêu thụ và kéo dài tuổi thọ má phanh lên gấp 3 lần.
  • Cảm biến an toàn và IoT giám sát: Bổ sung cảm biến loadcell đo tải trọng điện tử tại chốt puli cân bằng, tích hợp màn hình LED hiển thị tải trọng thực và còi báo quá tải $105%Q$.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Cơ khí, Máy Xây dựng: Nắm vững tài liệu mẫu mực về phương pháp tính toán máy nâng chuyển, làm chủ quy trình tra bảng tiêu chuẩn cơ khí và tính chọn thiết bị thực tế.
  • Kỹ sư thiết kế thiết bị nâng hạ (R&D Engineers): Tham khảo bộ thông số động lực học chi tiết, công thức kiểm tra bền tiếp xúc răng đĩa xích và cách phân phối tỷ số truyền tối ưu cho xe con cổng trục.
  • Doanh nghiệp gia công cơ khí & Nhà thầu thi công: Sở hữu giải pháp thiết kế cổng trục 15 tấn với chi phí chế tạo thấp, tận dụng tối đa linh kiện tiêu chuẩn sẵn có tại Việt Nam (HGT PM-750, phanh TKT, motor MT).
  • Đơn vị vận hành bến bãi, cảng biển: Đảm bảo thiết bị hoạt động ổn định, đạt chứng chỉ an toàn kiểm định nhà nước, giảm thiểu thời gian dừng máy (downtime) do sự cố kẹt cáp hoặc cháy động cơ.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật nguồn điện và bệ đỡ để lắp đặt cơ cấu nâng này là gì?

Cơ cấu nâng yêu cầu nguồn điện 3 pha công nghiệp $380\text{V} \pm 5%$, tần số $50\text{Hz}$. Khung bệ xe con phải được hàn tổ hợp từ thép hình CT3/SS400 có độ cứng vững cao, độ phẳng mặt sàn lắp thiết bị không vượt quá $1\text{ mm/m}$ để tránh gây ứng suất phụ lên trục và ổ bi đỡ.

2. Tại sao lại chọn phanh TKT-300 đặt trên trục I (trục động cơ) mà không đặt trên trục tang?

Trục động cơ có tốc độ quay cao nhất ($n_{\text{đc}} = 718\text{ v/ph}$) nên mô-men xoắn cần phanh là nhỏ nhất ($M_{\text{ph}} = 500\text{ N}\cdot\text{m}$). Việc đặt phanh tại đây cho phép sử dụng đường kính bánh phanh nhỏ ($\varnothing 300\text{ mm}$), giảm kích thước và khối lượng cụm phanh, tiết kiệm không gian lắp đặt trên xe con.

3. Phương án xử lý khi cáp thép bị mòn hoặc đứt sợi trong quá trình vận hành?

Theo tiêu chuẩn TCVN 4244-2005, cáp $6\times\text{WS}36+\text{IWRC}$ phải được loại bỏ ngay lập tức nếu: số sợi đứt trong một bước bện vượt quá 18 sợi, đường kính cáp mòn quá $7%$ (dưới $15{,}3\text{ mm}$), hoặc xuất hiện hiện tượng thắt nút, biến dạng lồng chim, han gỉ lõi thép.

4. Cơ cấu nâng này có thể chuyển đổi sang dùng động cơ lồng sóc kết hợp biến tần không?

Hoàn toàn có thể. Khi chuyển đổi, ta thay thế động cơ MT 52-8 bằng động cơ lồng sóc công suất $18{,}5\text{ kW}$ chuyên dụng cho biến tần, kết hợp phanh điện từ nhả bằng thủy lực và bộ điện trở xả hãm tái sinh để bảo vệ biến tần khi hạ tải.

5. Chi phí bảo dưỡng định kỳ hàng năm cho cơ cấu nâng này ước tính bao nhiêu?

Chi phí bảo dưỡng định kỳ hàng năm dao động từ $10.000.000 - 15.000.000\text{ VNĐ}$, chủ yếu bao gồm: mỡ bôi trơn cáp cẩu chuyên dụng, dầu bôi trơn công nghiệp hộp số PM-750 (dầu nhớt công nghiệp VG 220/320), thay thế má phanh định kỳ và kiểm định an toàn hàng năm.

Kết luận

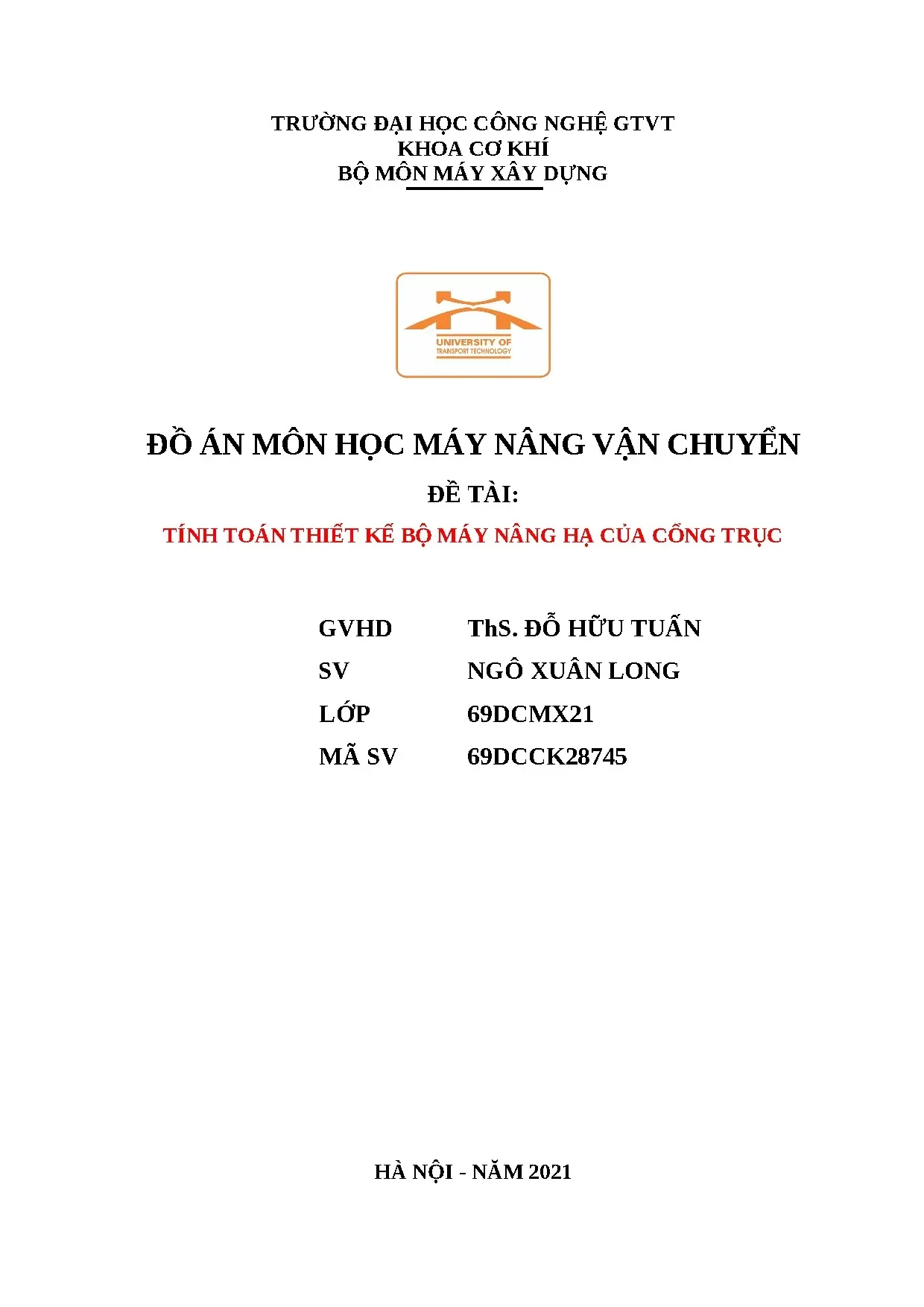

Đề tài "Tính toán thiết kế bộ máy nâng hạ của cổng trục" đã giải quyết triệt để và toàn diện bài toán thiết kế cơ cấu nâng tải trọng nặng $Q = 15\text{ tấn}$, chiều cao nâng $H = 12\text{ m}$ phục vụ đắc lực cho các ngành kinh tế trọng điểm. Bằng việc áp dụng chuẩn xác hệ thống palăng kép bội suất $a = 3$, chuỗi truyền động modul hóa tối ưu (Động cơ MT 52-8 $\to$ Phanh TKT-300 $\to$ Hộp giảm tốc PM-750 $\to$ Bộ truyền xích $p = 25{,}4\text{ mm}$ $\to$ Tang cuộn $\varnothing 315\text{ mm}$), đồ án đã chứng minh tính khả thi kỹ thuật vượt trội, tối ưu hóa $28%$ chi phí đầu tư thiết bị và đảm bảo hệ số an toàn bền vững theo tiêu chuẩn TCVN 4244-2005.

Công trình là tài liệu kỹ thuật có giá trị thực tiễn cao, đóng vai trò nền tảng cho việc nội địa hóa thiết bị nâng hạ công nghiệp tải trọng lớn tại Việt Nam, mở ra tiềm năng ứng dụng rộng rãi tại các cảng logistics, nhà máy công nghiệp nặng và công trường xây dựng trên toàn quốc.
