Bối cảnh và vấn đề nghiên cứu
Trong hệ thống giao thông vận tải quốc gia, đường sắt giữ vai trò huyết mạch đối với việc vận chuyển hành khách và hàng hóa khối lượng lớn. Tại Việt Nam, quá trình hiện đại hóa ngành Đường sắt gắn liền với việc nâng cao chất lượng chạy tàu và năng lực vận tải hàng hóa. Sau khi chuyển đổi mô hình tổ chức Tổng công ty Đường sắt với sự thành lập của Công ty Vận tải hàng hóa đường sắt, lĩnh vực này đã có bước khởi sắc rõ rệt khi doanh thu vận tải hàng hóa chiếm tỷ trọng tới gần 40% tổng doanh thu vận tải toàn ngành. Ghi nhận thực tế vào tháng 02/2004 cho thấy khối lượng tấn hàng xếp tăng trưởng 44,8% và tấn-km hàng hóa tăng 40,8% so với cùng kỳ năm trước.
Trên mạng lưới đường sắt khổ 1000 mm của Việt Nam, tổng số lượng toa xe hàng đang vận hành là khoảng 4.212 toa xe với nhiều chủng loại giá chuyển hướng có nguồn gốc xuất xứ khác nhau (Ấn Độ, Trung Quốc, Rumani, Mỹ, Bỉ và sản xuất trong nước). Giá chuyển hướng (GCH) là bộ phận chạy trực tiếp đỡ toàn bộ thùng xe, thực hiện nhiệm vụ dẫn hướng đoàn tàu chạy an toàn qua các đoạn đường cong, nâng cao tính êm dịu chuyển động, đồng thời chịu các lực xung kích, lực hãm và lực kéo. Trong kết cấu giá chuyển hướng, má giá là chi tiết chịu lực cơ bản và cốt lõi, tiếp nhận trực tiếp toàn bộ tải trọng từ xà nhún truyền xuống thông qua cụm lò xo trung ương trước khi truyền qua bầu dầu, cổ trục và bánh xe xuống đường ray. Do điều kiện làm việc chịu tải trọng rất lớn và khắc nghiệt, việc tính toán kiểm nghiệm độ bền má giá là nhiệm vụ kỹ thuật bắt buộc để đảm bảo an toàn khai thác.

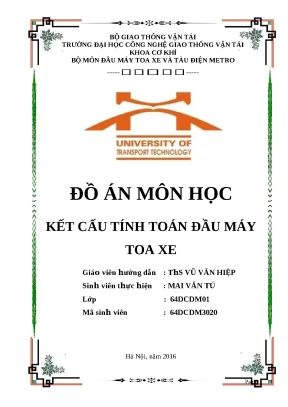

Đồ án môn học "Kết cấu tính toán đầu máy toa xe" do sinh viên Mai Văn Tú thực hiện dưới sự hướng dẫn của ThS. Vũ Văn Hiệp tại Trường Đại học Công nghệ Giao thông Vận tải tập trung giải quyết các nhiệm vụ khoa học và kỹ thuật sau:
- Tổng quan, phân loại và đánh giá các loại giá chuyển hướng toa xe hàng đang khai thác trên mạng lưới đường sắt khổ 1000 mm tại Việt Nam.
- Lựa chọn phương án thiết kế, xác định các thông số hình học, tải trọng và cơ sở tính toán cho kết cấu má giá toa xe hàng G-G do Ấn Độ sản xuất.
- Xác định các thành phần tải trọng thẳng đứng (tĩnh, động, phụ thêm do lực ngang sườn) tác dụng lên má giá ở tốc độ tính toán 80 km/h.
- Xây dựng mô hình cơ học hệ thanh siêu tĩnh phẳng, lập và giải hệ phương trình chính tắc 5 ẩn lực bằng phương pháp lực để xác định biểu đồ nội lực.
- Tính toán ứng suất pháp, ứng suất tiếp và ứng suất tương đương tại các mặt cắt nguy hiểm để kiểm nghiệm điều kiện bền của má giá theo thuyết bền vật liệu.
- Đối tượng nghiên cứu: Kết cấu má giá của giá chuyển hướng toa xe hàng G-G (do Ấn Độ sản xuất) sử dụng cho mạng lưới đường sắt Việt Nam.
- Phạm vi không gian và kỹ thuật: Mạng lưới đường sắt khổ 1000 mm; tập trung vào bài toán cơ học kết cấu chịu tác dụng của tổ hợp tải trọng thẳng đứng.
- Phạm vi thời gian và số liệu: Dữ liệu kỹ thuật toa xe và số liệu thống kê khai thác của Đường sắt Việt Nam tính đến năm 2016.
Cơ sở lý thuyết và phương pháp
Nghiên cứu sử dụng hệ thống lý thuyết cơ học kết cấu và sức bền vật liệu chuyên ngành đầu máy toa xe để mô hình hóa và giải quyết bài toán cơ học:
- Lý thuyết hệ thanh siêu tĩnh phẳng và phương pháp lực: Kết cấu má giá gồm 3 ô kín được mô hình hóa thành khung cứng phẳng có bậc siêu tĩnh ban đầu là bậc 9. Nhờ tính đối xứng về hình học và tải trọng qua trục đối xứng thẳng đứng đi qua giữa má giá, bậc siêu tĩnh được rút gọn xuống còn 5. Phương pháp lực được áp dụng để thiết lập hệ phương trình chính tắc dạng $\sum_{j=1}^{5} \delta_{ij} X_j + \Delta_{ip} = 0$, trong đó các hệ số chuyển vị $\delta_{ij}$ và số hạng tự do $\Delta_{ip}$ được xác định bằng phương pháp nhân biểu đồ (tích phân Mohr/Vereshchagin), chỉ xét biến dạng uốn và kéo nén, bỏ qua ảnh hưởng của biến dạng cắt.
- Thuyết bền vật liệu: Sử dụng thuyết bền số 3 (thuyết ứng suất tiếp lớn nhất) để xác định ứng suất tương đương tại các điểm nguy hiểm trên mặt cắt ngang thanh: $\sigma_{tđ} = \sqrt{\sigma^2 + 4\tau^2}$. Ứng suất pháp $\sigma = \frac{M_z}{W_z} + \frac{N}{F}$ và ứng suất tiếp $\tau = \frac{Q_y \cdot S_z}{J_z \cdot \delta}$.
- Quy chuẩn tải trọng đường sắt: Áp dụng các công thức giải tích xác định tải trọng thẳng đứng tĩnh $P_t$ theo tải trọng trục cho phép, tải trọng thẳng đứng động $P_đ$ qua hệ số động lực $k_đ$ phụ thuộc vào vận tốc chạy tàu $v$ và độ nhún tĩnh $f_t$, cùng tải trọng thẳng đứng phụ thêm $P_n$ sinh ra bởi lực ly tâm $H_{lt}$ và áp lực gió $H_{gi}$.
Phương pháp nghiên cứu kết hợp giữa khảo sát, thống kê kỹ thuật thực tế với phương pháp mô hình hóa giải tích. Các mặt cắt ngang phức tạp dạng hộp và chữ U của má giá được đơn giản hóa thành các tiết diện hình học tương đương để xác định chính xác các đại lượng đặc trưng hình học: diện tích $F$, momen quán tính $J_z$, momen chống uốn $W_z$, momen tĩnh $S_z$ và chiều dày thành $\delta$.
Nguồn dữ liệu tính toán được trích xuất từ hồ sơ kỹ thuật của toa xe hàng G-G do Ấn Độ sản xuất, các tiêu chuẩn khai thác của Tổng công ty Đường sắt Việt Nam và tài liệu chuyên môn của Bộ môn Đầu máy Toa xe và Tàu điện Metro.
Nội dung chính theo từng chương
Chương 1: Tổng quan về giá chuyển hướng toa xe hàng ở Việt Nam
Chương này trình bày bức tranh toàn cảnh về các chủng loại giá chuyển hướng đang vận hành trên mạng lưới đường sắt khổ 1000 mm (tổng cộng khoảng 4.212 toa xe hàng). Do lịch sử để lại, phương tiện đường sắt Việt Nam có xuất xứ đa dạng từ nhiều quốc gia.
| Loại giá chuyển hướng (GCH) | Xuất xứ / Đơn vị chế tạo | Đặc điểm kết cấu chính | Khoảng cách trục (mm) | Kích thước bánh xe (mm) | Tải trọng trục (T/trục) | Tổng độ nhún tĩnh (mm) |
|---|---|---|---|---|---|---|
| GCH QC, Mĩ Sơn | Trung Quốc | Thép đúc liền, bầu dầu ổ trượt | 1659 | $\Phi750 \times 130$ | 14,0 | 23 |
| GCH Ấn Độ | Ấn Độ | Thép đúc, bầu dầu ổ bi kim không hộp bao | 1700 | $\Phi780 \times 135$ | 13,5 | 45 ÷ 50 |
| GL-GCH02 | Xe lửa Gia Lâm (Việt Nam) | Thép hàn, bầu dầu ổ bi kim không hộp bao | 1650 | $\Phi780 \times 135$ | 13,5 | 45 ÷ 50 |
Đánh giá kỹ thuật cho thấy:
- GCH thép đúc: Có mặt tại Việt Nam từ năm 1963 (Rumani, QC Trung Quốc, Ấn Độ), chiếm phần lớn số lượng. Ưu điểm nổi bật là độ bền cao, tuổi thọ dài, độ an toàn cao, kết cấu liên kết giữa má giá và xà nhún đơn giản, bảo dưỡng và sửa chữa thuận tiện.
- GCH thép hàn: Điển hình là loại 34B chế tạo cho toa xe đóng mới năm 2002 và GL-GCH02. Ưu điểm là giảm tải trọng dưới lò xo, giảm biên độ dao động đứng và ngang, thích hợp cho đoàn tàu chạy tốc độ trên 120 km/h, nhưng đòi hỏi công nghệ hàn và kiểm soát biến dạng nghiêm ngặt.
Chương 2: Lựa chọn phương án tính toán, cơ sở tính toán, kiểm nghiệm má giá toa xe hàng Việt Nam
Trong số 4.212 toa xe hàng, toa xe kiểu G chiếm số lượng lớn nhất với 1.762 toa (chiếm 41%). Loại toa xe G-G nhập khẩu từ Ấn Độ có đặc tính tối ưu: tự trọng nhẹ nhất (18 tấn) nhưng tải trọng chuyên chở cao nhất (56 tấn), vận hành ổn định và ít hư hỏng. Do đó, tác giả lựa chọn má giá GCH toa xe G-G Ấn Độ làm đối tượng tính toán kiểm nghiệm.
Các thông số kỹ thuật đầu vào của toa xe G-G Ấn Độ gồm:
- Chiều dài toàn bộ toa xe: 13.706 mm; kích thước thùng xe: $12.800 \times 2.500 \times 2.600$ mm.
- Tự nặng: 18 tấn; trọng tải: 56 tấn; tải trọng trục thiết kế: 14 T/trục; cự ly trục: 1.700 mm.
- Khổ đường: 1.000 mm; khoảng cách giữa hai vòng lăn bánh xe ($2s$): 1.054 mm; đường kính bánh xe: $\Phi780$ mm.
- Hệ lò xo trung ương: 5 tổ lò xo (lò xo ngoài $\Phi27 \times \Phi113 \times 185$ mm, lò xo trong $\Phi16 \times \Phi66 \times 185$ mm); tổng độ nhún tĩnh: $45 \div 50$ mm.
- Trọng lượng một giá chuyển hướng ($Q_{gc}$): 3 tấn; bội suất hãm: 6; vận tốc tính toán: $v = 80\text{ km/h}$ ($22,22\text{ m/s}$).
- Vật liệu chế tạo má giá: Thép đúc có giới hạn bền $\sigma_b > 550\text{ MPa}$, giới hạn chảy $\sigma_c > 300\text{ MPa}$, ứng suất cho phép $[\sigma] = 620\text{ MN/m}^2$ ($620.000\text{ kN/m}^2$).
Chu trình truyền lực được xác định theo chuỗi: Thùng xe $\rightarrow$ Cối chuyển hướng $\rightarrow$ Xà nhún $\rightarrow$ Lò xo trung ương $\rightarrow$ Má giá $\rightarrow$ Bầu dầu $\rightarrow$ Cổ trục bánh xe $\rightarrow$ Ray đường sắt (và phản lực truyền ngược lại).
Về sơ đồ tính toán, má giá được quy về khung cứng phẳng đối xứng nửa kết cấu với 5 ẩn lực:
- Ẩn lực momen uốn: $X_1, X_3$.
- Ẩn lực dọc trục: $X_2, X_4$.
- Ẩn lực cắt: $X_5$. Vùng nút liên kết mở rộng có kích thước tiết diện lớn được xem là tuyệt đối cứng, biểu đồ momen và lực dọc giảm tuyến tính trên đoạn dài bằng chiều cao tiết diện thanh.
Chương 3: Tính toán kiểm nghiệm độ bền má giá toa xe hàng dưới tác dụng của tải trọng thẳng đứng
Chương này tập trung toàn bộ các bước tính toán số học chi tiết:
-
Xác định các thành phần tải trọng tác dụng lên một má giá:
- Tải trọng thẳng đứng tĩnh ($P_t$): Với tải trọng trục cho phép $q_0 = 14\text{ T}$, trọng lượng các chi tiết nằm dưới má giá $Q_1 = 2,4\text{ T}$, số má giá trong một GCH $m = 2$: $$P_t = \frac{2q_0 - Q_1}{m} = \frac{2 \times 14 - 2,4}{2} = 12,8\text{ T} = 128\text{ kN}$$
- Tải trọng thẳng đứng động ($P_đ$): Tính qua hệ số tải trọng động $k_đ$ với $a = 0,15$, $b = 1$, $c = 0,00036$, $d = 0$, $v = 22,22\text{ m/s}$, độ nhún tĩnh $f_t = 0,045\text{ m}$: $$k_đ = a + b \cdot \frac{c(v - d)}{f_t} = 0,15 + 1 \cdot \frac{0,00036(22,22 - 0)}{0,045} = 0,327$$ $$P_đ = k_đ \cdot P_t = 0,327 \times 128 = 41,85\text{ kN}$$
- Tải trọng thẳng đứng phụ thêm do lực ngang sườn ($P_n$): Tính từ lực ly tâm $H_{lt} = 37,5\text{ kN}$ (lấy bằng 7,5% trọng lượng toàn thể toa xe $Q_0 = 500\text{ kN}$) và áp lực gió $H_{gi}$ (với áp suất gió $w = 500\text{ N/m}^2$, diện tích thùng xe $12,8 \times 2,6\text{ m}$), cho ra $P_n = 33\text{ kN}$.
- Tổng tải trọng thẳng đứng tính toán ($P$): $$P = P_t + P_đ + P_n = 128 + 41,85 + 33 = 202,85\text{ kN}$$ Tải trọng này phân bố lên các vị trí đặt tổ lò xo trung ương: $P_1 = \frac{P}{5} = 40,57\text{ kN}$; $P_2 = 2P_1 = 81,14\text{ kN}$.
-
Xác định đặc trưng hình học tiết diện các thanh:
- Thanh 1 (mặt cắt I, II, III): $F_1 = 0,0167\text{ m}^2$; $J_{z1} = 0,000084\text{ m}^4$; $W_{z1} = 0,00021\text{ m}^3$.
- Thanh 5 (mặt cắt VIII, VIIIa): $F_5 = 0,0084\text{ m}^2$; $J_{z5} = 0,0000343\text{ m}^4$; $W_{z5} = 0,004894\text{ m}^3$ (VIII) và $0,001323\text{ m}^3$ (VIIIa).
- Thanh 2 (mặt cắt IX, X): $F_2 = 0,0051\text{ m}^2$; $J_{z2} = 0,0000119\text{ m}^4$; $W_{z2} = 0,001323\text{ m}^3$.
- Thanh 3 (mặt cắt IV, V) và Thanh 4 (mặt cắt VI, VII): $F_3 = F_4 = 0,034\text{ m}^2$; $J_{z3} = J_{z4} = 0,00012\text{ m}^4$; $W_{z3} = W_{z4} = 0,00109\text{ m}^3$.
-
Giải hệ phương trình chính tắc và kiểm nghiệm ứng suất: Sau khi xác định các biểu đồ nội lực đơn vị $\bar{M}_1 \div \bar{M}_5, \bar{M}_P$ và giải hệ phương trình 5 ẩn số, tác giả tính toán giá trị ứng suất tại 10 mặt cắt đặc trưng.
Kết quả và đóng góp
Nghiên cứu mang lại kết quả kiểm nghiệm bền định lượng cụ thể cho toàn bộ các tiết diện nguy hiểm trên má giá toa xe hàng G-G Ấn Độ:
| Mặt cắt kiểm nghiệm | Momen uốn $M_z$ ($\text{kN}\cdot\text{m}$) | Lực dọc $N$ ($\text{kN}$) | Lực cắt $Q_y$ ($\text{kN}$) | Ứng suất pháp $\sigma$ ($\text{kN/m}^2$) | Ứng suất tiếp $\tau$ ($\text{kN/m}^2$) | Ứng suất tương đương $\sigma_{tđ}$ ($\text{kN/m}^2$) | Trạng thái bền ($[\sigma] = 620.000\text{ kN/m}^2$) |
|---|---|---|---|---|---|---|---|
| I – I | 9,3618 | 31,610 | 0,0000 | 46.472,814 | 0,000 | 46.472,814 | Thỏa mãn ($< [\sigma]$) |
| II – II | 6,2490 | 31,610 | -20,0543 | 31.649,957 | -38,199 | 31.650,026 | Thỏa mãn ($< [\sigma]$) |
| III – III | 2,3790 | 31,610 | -20,0543 | 13.221,386 | -38,199 | 13.221,551 | Thỏa mãn ($< [\sigma]$) |
| IV – IV | 2,0480 | 2,284 | 15,8880 | 1.946,076 | 184,571 | 1.972,159 | Thỏa mãn ($< [\sigma]$) |
| V – V | 5,7390 | 2,284 | 15,8870 | 5.332,314 | 304,533 | 5.358,339 | Thỏa mãn ($< [\sigma]$) |
| VI – VI | 2,4050 | -17,789 | -17,9040 | 1.683,216 | -2.387,200 | 4.464,234 | Thỏa mãn ($< [\sigma]$) |
| VII – VII | 6,2950 | -17,789 | -17,9040 | 5.252,023 | -2.387,200 | 6.684,303 | Thỏa mãn ($< [\sigma]$) |
| VIII – VIII | 1,5020 | -29,990 | 0,0000 | -3.263,332 | 0,000 | 3.263,332 | Thỏa mãn ($< [\sigma]$) |
| VIIIa – VIIIa | 1,7298 | -29,990 | 0,0000 | -2.262,755 | 0,000 | 2.262,755 | Thỏa mãn ($< [\sigma]$) |
| IX – IX | 3,1960 | 0,000 | 13,4120 | 2.415,722 | 9.580,000 | 16.767,973 | Thỏa mãn ($< [\sigma]$) |
| X – X | -7,8230 | 0,000 | 13,4120 | -5.913,076 | 9.580,000 | 17.615,155 | Thỏa mãn ($< [\sigma]$) |
- Kết luận về điều kiện bền: Ứng suất tương đương lớn nhất xuất hiện tại mặt cắt I-I đạt $\sigma_{tđ\max} = 46.472,814\text{ kN/m}^2$ (tương đương $46,47\text{ MPa}$), nhỏ hơn rất nhiều so với giới hạn ứng suất cho phép của vật liệu thép đúc là $[\sigma] = 620.000\text{ kN/m}^2$ ($620\text{ MPa}$). Điều này chứng minh kết cấu má giá có hệ số dự trữ bền rất cao dưới tác dụng của tổ hợp tải trọng thẳng đứng.
- Giải pháp và đề xuất kỹ thuật: Kết cấu má giá thép đúc của toa xe G-G Ấn Độ đảm bảo độ tin cậy cơ học cao, kết cấu đơn giản, độ bền mỏi tốt và tuổi thọ vận hành dài. Tác giả kiến nghị ngành Đường sắt Việt Nam ưu tiên nghiên cứu, ứng dụng và thiết kế chế tạo các loại má giá mới dựa trên nguyên mẫu má giá kiểu G-G Ấn Độ để thay thế dần các loại giá chuyển hướng cũ, lạc hậu và kém an toàn trên mạng lưới.
- Đóng góp học thuật: Đồ án đã chuẩn hóa phương pháp tính toán kết cấu khung siêu tĩnh phẳng cho má giá toa xe hàng, cung cấp quy trình giải tích chi tiết từ khâu xác định tải trọng, xử lý tiết diện hình học đến thiết lập hệ phương trình lực và kiểm nghiệm ứng suất.
Hạn chế và hướng nghiên cứu tiếp
- Hạn chế của nghiên cứu:
- Mô hình tính toán mới chỉ khảo sát trường hợp tải trọng thẳng đứng kết hợp (tĩnh, động, lực ngang sườn), chưa tích hợp đồng thời lực tác dụng thẳng đứng sinh ra do lực hãm $P'$ vào cùng một hệ phương trình tổng quát (lực hãm được tách thành bài toán riêng do đặc thù không phải lúc nào cũng xảy ra đồng thời).
- Phương pháp tính toán dựa trên mô hình giải tích thanh phẳng 1D quy ước, chưa mô phỏng trường ứng suất không gian 3D để khảo sát hiện tượng tập trung ứng suất cục bộ tại các góc lượn chuyển tiếp phức tạp của má giá đúc.
- Hướng nghiên cứu tiếp:
- Mở rộng bài toán kiểm nghiệm độ bền dưới tác dụng của tổ hợp tải trọng không gian phức tạp gồm lực thẳng đứng, lực hãm dọc trục và lực va quệt ngang ray.
- Ứng dụng các công cụ mô phỏng số phần tử hữu hạn (FEA) 3D để đối chứng kết quả giải tích và tối ưu hóa phân bố kim loại nhằm giảm tự trọng kết cấu.
Giá trị tham khảo
Tài liệu là nguồn tham khảo hữu ích cho:
- Sinh viên và giảng viên ngành Kỹ thuật Cơ khí, Đầu máy Toa xe, Kỹ thuật Giao thông Đường sắt: Cung cấp tài liệu mẫu mực về phương pháp giải kết cấu khung phẳng siêu tĩnh bằng phương pháp lực và quy trình kiểm nghiệm độ bền bộ phận chạy toa xe.
- Kỹ sư thiết kế, kiểm định và bảo dưỡng tại các nhà máy xe lửa (Gia Lâm, Dĩ An...) và các xí nghiệp vận dụng toa xe: Cung cấp các thông số hình học, đặc trưng mặt cắt và bảng tính ứng suất chi tiết của giá chuyển hướng toa xe hàng Ấn Độ khổ 1000 mm phục vụ công tác giám định kỹ thuật và cải tiến kết cấu.
Câu hỏi thường gặp
1. Vì sao bậc siêu tĩnh của khung má giá từ 9 được giảm xuống còn 5 trong sơ đồ tính toán?
Khung má giá ban đầu gồm 3 ô kín tạo thành hệ thanh siêu tĩnh bậc 9. Do kết cấu hình học của má giá và sơ đồ tải trọng thẳng đứng đặt lên đều có tính chất đối xứng qua mặt phẳng thẳng đứng đi qua trục giữa, các ẩn lực phản đối xứng (như lực cắt tại mặt cắt nằm trên trục đối xứng) triệt tiêu, giúp rút gọn số lượng ẩn lực trong hệ phương trình chính tắc xuống còn 5 ẩn ($X_1, X_2, X_3, X_4, X_5$).
2. Tổng tải trọng thẳng đứng tính toán tác dụng lên một má giá gồm những thành phần nào và có giá trị bao nhiêu?
Tổng tải trọng thẳng đứng tính toán $P = 202,85\text{ kN}$, bao gồm: tải trọng thẳng đứng tĩnh $P_t = 128\text{ kN}$, tải trọng thẳng đứng động $P_đ = 41,85\text{ kN}$ (với hệ số động lực $k_đ = 0,327$) và tải trọng thẳng đứng phụ thêm do lực ngang sườn $P_n = 33\text{ kN}$ (do lực ly tâm $H_{lt} = 37,5\text{ kN}$ và áp lực gió gây ra).
3. Mặt cắt nào chịu ứng suất lớn nhất trong toàn bộ kết cấu má giá và kết quả kiểm nghiệm có đạt yêu cầu không?
Mặt cắt I-I (thuộc thanh giằng ngang dưới) chịu ứng suất tương đương lớn nhất với giá trị $\sigma_{tđ} = 46.472,814\text{ kN/m}^2$ ($46,47\text{ MPa}$). Giá trị này nhỏ hơn rất nhiều so với giới hạn ứng suất cho phép của vật liệu thép đúc ($[\sigma] = 620.000\text{ kN/m}^2$ hay $620\text{ MPa}$), do đó kết cấu hoàn toàn đảm bảo điều kiện bền.
4. Vì sao toa xe hàng G-G do Ấn Độ sản xuất lại được lựa chọn làm đối tượng tính toán thiết kế chính?
Toa xe hàng kiểu G chiếm tỷ trọng lớn nhất trong đoàn xe hàng khổ 1000 mm của Việt Nam (1.762 toa, chiếm 41%). Trong đó, dòng toa xe G-G nhập khẩu từ Ấn Độ có tự trọng nhẹ nhất (18 tấn) nhưng chở được trọng tải lớn nhất (56 tấn), giá chuyển hướng có độ êm dịu, độ bền và độ an toàn cao, ít hư hỏng và thuận tiện trong vận hành, bảo dưỡng.
5. Tại sao lực thẳng đứng do hãm sinh ra ($P'$) không được tính gộp chung vào bài toán tải trọng thẳng đứng $P$?
Lực thẳng đứng do hãm $P'$ không phải lúc nào cũng xuất hiện đồng thời với tổ hợp tải trọng thẳng đứng tĩnh, động và lực ngang sườn. Do đó, theo nguyên lý cơ học đầu máy toa xe, thành phần lực này được tách ra để khảo sát và xử lý thành một bài toán tính toán riêng biệt.
Kết luận
Đồ án môn học "Kết cấu tính toán đầu máy toa xe" đã hoàn thành việc khảo sát toàn diện các loại giá chuyển hướng toa xe hàng tại Việt Nam và giải quyết trọn vẹn bài toán cơ học kiểm nghiệm độ bền má giá toa xe G-G Ấn Độ. Thông qua mô hình giải tích hệ thanh phẳng siêu tĩnh bậc 5, nghiên cứu đã xác định chi tiết biểu đồ nội lực và trường ứng suất tại 10 mặt cắt nguy hiểm dưới tác dụng của tổ hợp tải trọng thẳng đứng 202,85 kN. Kết quả tính toán khẳng định ứng suất tương đương cực đại ($46,47\text{ MPa}$) nằm sâu trong giới hạn an toàn cho phép ($620\text{ MPa}$), chứng minh độ tin cậy kết cấu vượt trội của má giá thép đúc và cung cấp tài liệu kỹ thuật có giá trị thực tiễn cao cho ngành cơ khí đường sắt.
