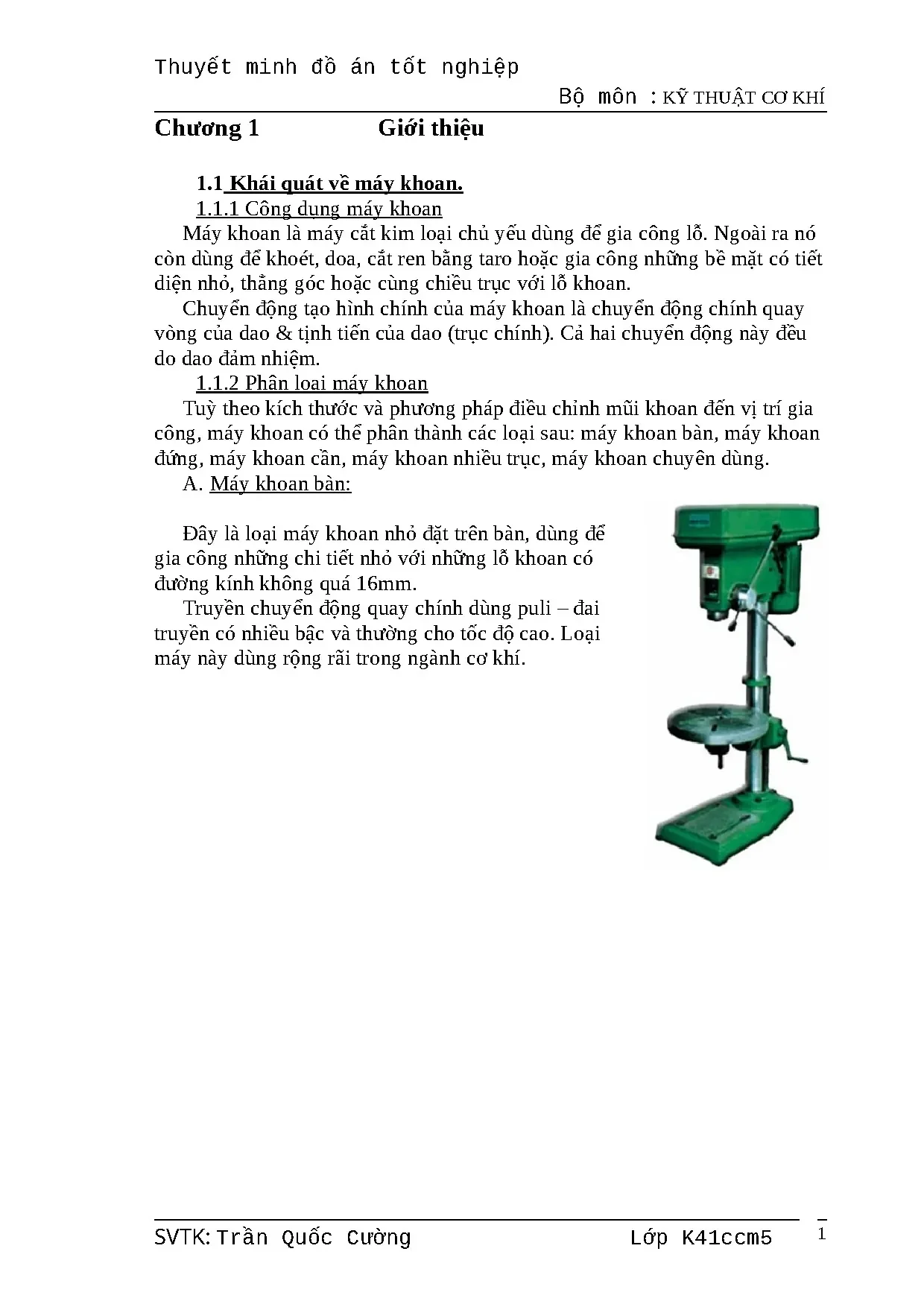

I. Khái quát về máy khoan và công dụng chính
Máy khoan là một trong những máy cắt kim loại quan trọng nhất trong ngành cơ khí hiện đại. Chủ yếu, máy khoan được sử dụng để gia công lỗ trên các chi tiết có kích thước và chất liệu khác nhau. Ngoài việc khoan lỗ, máy khoan còn có khả năng thực hiện nhiều công việc khác như khoét, doa, cắt ren bằng taro hoặc gia công những bề mặt có tiết diện nhỏ, thẳng góc hoặc cùng chiều trục với lỗ khoan. Chuyển động tạo hình chính của máy khoan gồm hai thành phần: chuyển động quay vòng của dao và chuyển động tịnh tiến của dao (trục chính). Cả hai chuyển động này đều được dao khoan đảm nhiệm, tạo ra khả năng gia công đa năng cao. Máy khoan hiện đại có thể được trang bị các hộp tốc độ, hộp chạy dao và cơ cấu chạy dao tự động để nâng cao hiệu suất sản xuất.
1.1. Định nghĩa và chức năng của máy khoan
Máy khoan là thiết bị cắt kim loại chuyên dùng với chức năng chính là gia công lỗ trên các chi tiết cơ khí. Máy khoan không chỉ khoan lỗ mà còn có thể thực hiện các công việc bổ sung như khoét, doa, và cắt ren. Chuyển động tạo hình bao gồm chuyển động chính quay và chuyển động tịnh tiến, cả hai đều được thực hiện bởi dao khoan. Điều này giúp máy khoan trở thành một công cụ linh hoạt trong xưởng máy.
1.2. Nguyên lý hoạt động và ứng dụng thực tế
Nguyên lý hoạt động của máy khoan dựa trên sự kết hợp giữa chuyển động quay của trục chính và chuyển động tiến của dao. Trục chính được truyền động từ động cơ qua các cơ cấu truyền động như bánh răn, puli-đai. Ứng dụng thực tế của máy khoan rất rộng rãi trong ngành cơ khí, từ gia công chi tiết nhỏ đến chi tiết lớn, từ khoan lỗ đơn giản đến các công việc phức tạp.
II. Phân loại máy khoan chi tiết theo kích thước và chức năng
Phân loại máy khoan dựa trên kích thước, phương pháp điều chỉnh mũi khoan và khả năng gia công. Theo tiêu chuẩn quốc tế, máy khoan được chia thành 5 loại chính: máy khoan bàn, máy khoan đứng, máy khoan cần, máy khoan nhiều trục, và máy khoan chuyên dùng. Mỗi loại có những đặc điểm riêng, phù hợp với các yêu cầu gia công khác nhau. Máy khoan bàn là loại nhỏ gọn, được đặt trên bàn và dùng cho chi tiết nhỏ với đường kính lỗ không quá 16mm. Máy khoan đứng phù hợp với chi tiết có kích thước trung bình, có hộp tốc độ và hộp chạy dao. Máy khoan cần có khả năng gia công chi tiết lớn nhờ trục chính di động. Tiêu chuẩn Việt Nam ký hiệu máy khoan bằng chữ 'K', kèm theo các chữ cái A, B, C để chỉ dạng và cỡ máy.
2.1. Máy khoan bàn loại máy khoan nhỏ gọn
Máy khoan bàn là loại máy khoan nhỏ được đặt trên bàn làm việc, chuyên dùng để gia công chi tiết nhỏ với đường kính lỗ khoan không quá 16mm. Loại máy này sử dụng puli-đai truyền có nhiều bậc để truyền chuyển động quay chính, thường cho tốc độ cao và linh hoạt. Máy khoan bàn được sử dụng rộng rãi trong ngành cơ khí nhờ cấu trúc đơn giản, dễ sử dụng và chi phí thấp.
2.2. Máy khoan đứng và ứng dụng với chi tiết trung bình
Máy khoan đứng có cấu trúc khác biệt với loại bàn, phổ biến nhất là loại có trụ đứng. Loại máy này trang bị hộp tốc độ, hộp chạy dao và cơ cấu chạy dao tự động, phù hợp cho chi tiết có kích thước trung bình. Bàn máy có thể quay tròn hoặc di động thẳng đứng bằng tay. Nhược điểm là phải liên tục điều chỉnh vị trí chi tiết gia công, đặc biệt khó khăn với chi tiết nặng.
2.3. Máy khoan cần giải pháp cho chi tiết lớn
Máy khoan cần là loại máy khoan tiên tiến, khắc phục các nhược điểm của máy khoan đứng bằng cách gá chi tiết đứng yên trong khi trục chính di động đến vị trí khoan thích hợp. Loại máy này điều khiển rất nhẹ nhàng, khả năng làm việc được mở rộng và có thể gia công chi tiết rất lớn. Máy khoan cần được ưa chuộng trong sản xuất hàng loạt các chi tiết kích thước lớn.
III. Máy khoan nhiều trục và máy khoan chuyên dùng
Máy khoan nhiều trục là giải pháp tiên tiến để nâng cao năng suất sản xuất. Loại máy này thường dùng để hoàn thành nhiều nguyên công như khoan, khoét, doa, cắt ren đồng thời hoặc liên tiếp nhau trên một chi tiết. Máy khoan nhiều trục có hai loại chính: máy khoan nhiều trục cố định và máy khoan nhiều trục với các đăng thay đổi. Máy khoan nhiều trục cố định gồm nhiều máy khoan nhỏ lắp đặt thành hàng với nhau, mỗi trục chính có một động cơ riêng. Máy khoan nhiều trục có các đăng có dạng như máy khoan đứng nhưng với nhiều trục khoan nối liền bằng các trục các đăng, có thể điều chỉnh vị trí khoan và gia công cùng lúc tất cả các lỗ. Máy khoan chuyên dùng điển hình như máy khoan tâm để khoan lỗ tâm hoặc máy khoan sâu cho các lỗ có chiều dài lớn.
3.1. Máy khoan nhiều trục cố định tăng năng suất sản xuất
Máy khoan nhiều trục cố định bao gồm nhiều máy khoan nhỏ kiểu bàn hoặc đứng lắp đặt thành hàng trên một bàn hoặc bệ máy chung. Số trục chính có thể từ 2 đến 6 trục xếp thành hàng với những khoảng cách bằng nhau. Mỗi trục chính có một động cơ riêng để thực hiện truyền động độc lập. Các dao cắt khác nhau được lắp trên từng trục, cho phép hoàn thành lần lượt các nguyên công trên một phôi, từ đó nâng cao đáng kể năng suất lao động.
3.2. Máy khoan chuyên dùng ứng dụng đặc thù
Máy khoan chuyên dùng là những loại máy khoan được thiết kế riêng cho các công việc gia công đặc biệt. Máy khoan tâm dùng để khoan lỗ tâm ở hai đầu phôi, hỗ trợ cho công đoạn gia công tiếp theo. Máy khoan sâu dùng để khoan những lỗ có chiều dài quá lớn so với đường kính như các lỗ trục chính, khoan nòng sung. Các kích thước đặc trưng bao gồm đường kính lớn nhất của mũi khoan và độ côn moóc của lỗ trục chính.
IV. Tiêu chuẩn ký hiệu và thông số kỹ thuật máy khoan
Tiêu chuẩn ký hiệu máy khoan được quy định theo các chuẩn quốc tế để dễ dàng nhận diện và phân loại các loại máy khoan. Theo tiêu chuẩn Liên Xô cũ, ký hiệu máy khoan gồm ba phần: chữ số đầu tiên chỉ kiểu máy (máy khoan là 7), chữ số tiếp theo chỉ loại máy, chữ số cuối cùng chỉ đường kính lớn nhất khoan được (Dmax). Tiêu chuẩn Việt Nam quy định chữ cái nhóm máy được ký hiệu bằng chữ 'K' (ký hiệu đầu tiên của từ Khoan), kèm theo cơ sở lý thuyết từ Liên Xô nhưng thêm các chữ cái A, B, C đặt sau chữ số đầu tiên để chỉ dạng máy đã cải tiến. Ví dụ máy khoan 2H125 có 12 cấp tốc độ n=45÷2000 (vòng/phút), công suất N=2,2 kW, được truyền động từ động cơ qua khớp nối và cặp bánh răn. Các thông số kỹ thuật như tốc độ quay, công suất động cơ, và đường kính khoan là những yếu tố quan trọng để chọn máy khoan phù hợp.
4.1. Tiêu chuẩn ký hiệu theo quy định quốc tế
Ký hiệu máy khoan theo tiêu chuẩn Liên Xô bao gồm: chữ số đầu tiên (7 chỉ máy khoan), chữ số tiếp theo (loại máy), chữ số cuối (Dmax - đường kính lớn nhất). Tiêu chuẩn Việt Nam sử dụng chữ K (Khoan) làm ký hiệu chính, kết hợp với chữ số chỉ loại và cỡ máy, thêm chữ cái A, B, C cho máy cải tiến. Ví dụ: K40A chỉ máy khoan bàn cỡ 40mm với cải tiến A.
4.2. Thông số kỹ thuật và xích truyền động máy khoan
Thông số kỹ thuật máy khoan bao gồm: đường kính lỗ khoan lớn nhất (Dmax), số cấp tốc độ, dải tốc độ quay (n=vòng/phút), công suất động cơ (N=kW). Xích truyền động gồm: xích chuyển động chính (xích tốc độ) truyền từ động cơ qua khớp nối và cặp bánh răn đến trục chính. Máy khoan hiện đại như 2H125 có tốc độ 45-2000 vòng/phút với động cơ 2,2 kW, cho phép gia công linh hoạt với nhiều loại vật liệu.
