Giới thiệu dự án

Trong ngành công nghiệp sản xuất vật liệu xây dựng, đặc biệt là sản xuất xi măng với sản lượng hàng triệu tấn mỗi năm, công đoạn đóng bao và xuất hàng đóng vai trò mắt xích then chốt quyết định năng suất xuất xưởng, độ chính xác thương phẩm và điều kiện môi trường lao động. Tại Công ty Xi măng Vicem Hải Phòng — nhà máy có bề dày lịch sử và công suất thiết kế đạt 1,4 triệu tấn xi măng/năm, dây chuyền sản xuất clinker theo phương pháp khô lò quay liên tục cung cấp nguồn nguyên liệu chất lượng cao. Tuy nhiên, khâu hoàn thiện đóng bao truyền thống thường đối mặt với các thách thức lớn: môi trường bụi mịn độc hại phát sinh liên tục, rung lắc cơ học làm giảm độ chính xác của đầu cân, và tình trạng thất thoát nguyên liệu khi cơ cấu rót không kín.

Vấn đề cốt lõi đặt ra là làm thế nào để xây dựng một hệ thống đóng bao xi măng tự động hóa hoàn toàn với độ ổn định cao, kiểm soát khối lượng tịnh chính xác ở mức $50\text{ kg} \pm 500\text{ g}$, đồng thời xử lý triệt để các bao lỗi thông qua chu trình tự động thu hồi nguyên liệu khép kín.

Mục tiêu kỹ thuật cụ thể của dự án bao gồm:

  1. Thiết kế và tích hợp hệ thống điều khiển logic khả trình (PLC) điều khiển toàn bộ chu trình: gá bao, kẹp bao, quay vị trí, chiết rót, cân định lượng hai cấp và hất bao tự động.
  2. Đạt độ chính xác định lượng $50\text{ kg}/\text{bao}$ với dung sai khống chế nghiêm ngặt trong khoảng $\pm 1%$ ($\pm 500\text{ g}$).
  3. Tích hợp cơ cấu loại bỏ bao lỗi tự động kết hợp máy xẻ bao (động cơ 1769M7, 1769M9), sàng rung (1769M8) và vít tải (1769M) để hồi lưu xi măng về két tĩnh 1746 qua gầu nâng.
  4. Xây dựng hệ thống giao diện giám sát SCADA/HMI trên nền tảng Siemens WinCC cho phép phòng điều khiển trung tâm (CCR) giám sát trực quan trạng thái vận hành, điều hướng xuất hàng linh hoạt ra xe tải hoặc tàu thủy.

Giải pháp được lựa chọn là ứng dụng bộ điều khiển lập trình Siemens SIMATIC S7-1200 (CPU 1214C DC/DC/RLY) kết hợp module mở rộng tín hiệu số SM 1222, cảm biến tải trọng Loadcell Zemic H3-C3 dạng treo kết hợp bộ chuyển đổi tín hiệu chuẩn công nghiệp $4\text{ - }20\text{ mA}$ TDA-02A, cảm biến sợi quang chống bụi Keyence FS-V31 và hệ thống cơ cấu chấp hành khí nén Festo. Phạm vi nghiên cứu tập trung chuyên sâu vào cụm máy đóng bao 1764 nhận liệu từ phễu tĩnh 1760 (thể tích $4\text{ m}^3$, lưu lượng $10\text{ tấn/h}$) và hệ thống băng tải phân phối (1775, 1777A, 1778, 1781) xuất hàng.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tại các dây chuyền đóng bao công nghiệp, ba nhóm giải pháp chính thường được áp dụng với các đặc tính kỹ thuật khác biệt:

Tiêu chí so sánh Cân cơ học bán tự động Cân điện tử vi điều khiển rời rạc Hệ thống tự động hóa PLC S7-1200 + SCADA
Độ chính xác định lượng Thấp ($\pm 1000\text{ g} - \pm 1500\text{ g}$) Trung bình ($\pm 600\text{ g} - \pm 800\text{ g}$) Cao ($\pm 200\text{ g} - \pm 500\text{ g}$)
Khả năng chống nhiễu bụi/rung Kém (kẹt cơ khí đòn cân) Trung bình (nhiễu tín hiệu ADC vi xử lý) Rất cao (Cảm biến quang Keyence + Analog $4\text{ - }20\text{ mA}$)
Mức độ tích hợp hệ thống Độc lập, không có truyền thông Cổng RS232/RS485 cơ bản Chuẩn Profinet/Industrial Ethernet, tích hợp SCADA CCR
Xử lý bao phế phẩm Thủ công bằng nhân công Báo còi dừng chuyền Tự động kích hoạt cơ cấu xẻ bao & vít tải hồi lưu
Chi phí bảo trì & vận hành Cao (mài mòn cơ khí lớn) Trung bình (khó tìm linh kiện chuẩn) Thấp (module hóa công nghiệp tiêu chuẩn)

Phân tích yêu cầu hệ thống theo mô hình MoSCoW:

  • Must have (Bắt buộc): Khóa liên động an toàn kẹp bao trước khi nạp; kiểm soát khối lượng 2 ngưỡng ($\text{KL}_1$ kiểm tra dòng chảy sau $7\text{s}$, $\text{KL}_2$ ngắt nạp tại $50\text{ kg}$); tự động hất bao đủ tiêu chuẩn sang băng tải luân chuyển 1764M; bảo vệ quá tải động cơ bằng rơ le nhiệt.
  • Should have (Nên có): Cơ cấu xẻ bao tự động bóc tách vỏ bao phế phẩm; giám sát mức phễu tĩnh 1760 bằng cảm biến xoay báo mức VELT-RPS-M-F; kết nối Ethernet tốc độ $10/100\text{ Mbps}$ về WinCC.
  • Could have (Có thể mở rộng): Tự động chuyển hướng xuất hàng thông minh giữa tuyến xuất ô tô (băng tải 1777A/1778/MSR) và tuyến xuất tàu thủy (băng tải 1776/1781/MSR).
  • Won't have (Chưa thực hiện ở pha này): Cánh tay robot tự động lồng vỏ bao rỗng vào vòi phun (vẫn duy trì công nhân gá vỏ bao).

Thách thức kỹ thuật lớn nhất nằm ở môi trường làm việc có mật độ bụi xi măng mịn cực cao gây bám dính lăng kính cảm biến quang học, rung chấn cơ học từ động cơ tuabin cấp liệu $4\text{ kW}$ ảnh hưởng trực tiếp đến tín hiệu lực của Loadcell, và sụt áp khi khởi động đồng thời nhiều động cơ công suất lớn.

                      +-----------------------------+
                      |     Phễu cấp tĩnh 1760      |
                      | (Báo mức VELT-RPS-M-F Max/Min)|
                      +--------------+--------------+
                                     |
                             [Van bướm cấp liệu]
                                     |
                      +--------------v--------------+
                      |   Cơ cấu vòi nạp + Tuabin   |
                      |    (Động cơ nạp liệu 4kW)    |
                      +--------------+--------------+
                                     |
               +---------------------v---------------------+
               |   Cụm kẹp bao & Giá đỡ cân điện tử       |
               | (Xylanh kẹp Festo + Loadcell Zemic H3-C3)  |
               +---------------------+---------------------+
                                     |
                    +----------------+----------------+
                    |                                 |
           [Đủ cân: 50kg ±500g]             [Lỗi / Không đủ cân]
                    |                                 |
        +-----------v-----------+         +-----------v-----------+
        |  Pittong hất bao kích |         | Rơi xuống máy xẻ bao  |
        |  Băng tải xuất hàng   |         | 1769M7/M9 (2x 3kW)    |
        | (1775 -> 1777A/1776)  |         +-----------+-----------+
        +-----------------------+                     |
                                          +-----------v-----------+
                                          | Sàng quay lồng 1769M8 |
                                          | Vít tải 1769M (2.2kW) |
                                          | Gầu nâng -> Két 1746  |
                                          +-----------------------+

Thiết kế hệ thống

Kiến trúc điều khiển trung tâm được xây dựng trên nền tảng phần cứng công nghiệp tiêu chuẩn:

  1. Bộ điều khiển lập trình: Siemens SIMATIC S7-1200 CPU 1214C DC/DC/RLY (Mã: 6ES7214-1HG40-0XB0), tích hợp 14 ngõ vào số DI $24\text{V DC}$, 10 ngõ ra Relay DQ, 2 ngõ vào tương tự AI ($0\text{ - }10\text{V DC}$), bộ nhớ làm việc $100\text{ KB}$, tích hợp cổng truyền thông Profinet (RJ45).
  2. Module mở rộng ngõ ra số: Siemens SM 1222 DQ 8x24VDC (Mã: 6ES7222-1BF32-0XB0) giải quyết nhu cầu 11 ngõ ra điều khiển van điện từ, contactor động cơ và hệ thống đèn báo.
  3. Cảm biến tải trọng (Loadcell): Zemic H3-C3 dạng S-beam (chịu kéo), độ nhạy $2.0 \pm 0.004\text{ mV/V}$, chuẩn chính xác OIML R60 C3, kết hợp bạc đạn vòng (mắt trâu) triệt tiêu hoàn toàn lực uốn/momen xoắn phương ngang.
  4. Bộ khuếch đại chuyển đổi tín hiệu cân: TDA-02A tiếp nhận tín hiệu vi sai $\text{mV/V}$ từ Loadcell, lọc nhiễu chủ động và chuyển đổi tuyến tính sang tín hiệu dòng công nghiệp $4\text{ - }20\text{ mA}$, miễn nhiễm hoàn toàn với can nhiễu điện từ trường của nhà máy.
  5. Cảm biến phát hiện vỏ bao: Cảm biến sợi quang Keyence FS-V31, tích hợp ngõ ra NPN, hỗ trợ tính năng khuếch đại quang kỹ thuật số giúp nhận diện chính xác bao bì trong môi trường bụi đậm đặc.
  6. Cảm biến báo mức bồn: Cảm biến cánh xoay VELT-RPS-M-F (nguồn $24\text{V DC}$, ngõ ra Relay $250\text{V}/5\text{A}$, cánh inox 304, tốc độ $1\text{ rpm}$) chống kẹt motor nhờ cơ cấu ngắt hành trình kép.

Tính toán thiết kế cơ điện và khí nén:

  • Lực đẩy của Xylanh khí nén: $$F = P \times A = P \times \frac{\pi \cdot D^2}{4}$$ Với áp suất khí nén vận hành danh định $P = 6\text{ bar} = 6 \times 10^5\text{ N/m}^2 \approx 6.12\text{ kgf/cm}^2$, đường kính nòng xylanh được chọn $D = 50\text{ mm}$ ($A \approx 19.63\text{ cm}^2$), lực đẩy tạo ra đạt xấp xỉ $120\text{ kgf}$, đảm bảo kẹp giữ chắc chắn bao xi măng $50\text{ kg}$ trong suốt quá trình nạp liệu và hất dứt khoát ra băng tải.
  • Tính toán chọn thiết bị đóng cắt mạch động lực: Dòng điện định mức cho động cơ không đồng bộ 3 pha xoay chiều ($U = 380\text{V}$, hệ số công suất $\cos\varphi = 0.85$): $$I_{dm} = \frac{P}{\sqrt{3} \times U \times \cos\varphi}$$
    • Động cơ băng tải ($5\text{ kW}$): $I_{dm} = \frac{5000}{\sqrt{3} \times 380 \times 0.85} \approx 8.94\text{ A} \rightarrow$ Chọn Contactor LS MC-12A kèm Rơ le nhiệt LS MT-12 (dải chỉnh $7\text{ - }10\text{ A}$).
    • Động cơ nạp liệu tuabin ($4\text{ kW}$): $I_{dm} \approx 7.15\text{ A} \rightarrow$ Chọn Contactor LS MC-12A + Rơ le nhiệt LS MT-12.
    • Động cơ xoay gá bao ($3\text{ kW}$): $I_{dm} \approx 5.36\text{ A} \rightarrow$ Chọn Contactor LS MC-9A + Rơ le nhiệt LS MT-12.
    • Động cơ bơm nạp xi măng ($2\text{ kW}$): $I_{dm} \approx 3.58\text{ A} \rightarrow$ Chọn Contactor LS MC-6A + Rơ le nhiệt LS MT-12.
    • Aptomat tổng 3 pha bảo vệ nhóm động cơ: $I_{tt} \ge \sum I_{dm} \approx 25.03\text{ A} \rightarrow$ Chọn Aptomat khối MCB LS BKN-b 3P 40A dòng cắt ngắn mạch $10\text{ kA}$.

Methodology

Dự án áp dụng quy trình thiết kế kỹ thuật tự động hóa công nghiệp theo chu trình chữ V (V-Model):

Yêu cầu công nghệ & Quy chuẩn sai số
       \                                       / Nghiệm thu thực tế (SAT)
   Đặc tả phần cứng & Phân tích tải         Kiểm thử tải tĩnh/động Loadcell
         \                                   /
    Thiết kế mạch lực & khí nén        Mô phỏng PLCSIM & HMI WinCC
           \                               /
            +---> Lập trình TIA Portal ---+
  1. Giai đoạn 1 (Tuần 1 - 2): Khảo sát thực địa dây chuyền công nghệ nhà máy Xi măng Vicem Hải Phòng; thu thập thông số phễu tĩnh 1760, máng khí động 1750 và tuyến băng chuyền Haver/MSR.
  2. Giai đoạn 2 (Tuần 3 - 5): Tính toán chọn lựa cơ cấu chấp hành khí nén Festo (van 5/3, van 3/2, xylanh nòng $\varnothing 50$), thiết bị bảo vệ LS Industrial Systems và cảm biến chuyên dụng (Keyence, Zemic, VELT).
  3. Giai đoạn 3 (Tuần 6 - 8): Thiết kế sơ đồ nguyên lý đấu nối I/O, tủ điện điều khiển, lập bảng địa chỉ phần cứng trong TIA Portal v16.
  4. Giai đoạn 4 (Tuần 9 - 11): Xây dựng thuật toán điều khiển tuần tự, xử lý tín hiệu cân tương tự (Analog Scaling) và thiết kế giao diện SCADA trên WinCC Professional.
  5. Giai đoạn 5 (Tuần 12): Mô phỏng kiểm chứng liên động, phân tích rủi ro tắc nghẽn vòi phun và hiệu chỉnh hàm lọc số tín hiệu cân.

Implementation và kết quả

Development process

Quá trình phát triển tập trung vào việc hiện thực hóa thuật toán điều khiển đóng bao khép kín với cấu trúc phân tầng an toàn:

Bảng phân bổ địa chỉ vào/ra (I/O Mapping) chính trên PLC S7-1200:

  • %I0.0: Cảm biến quang Keyence nhận biết vỏ bao (SB_Detect)
  • %I0.1: Cảm biến vị trí 1 - Vị trí nạp liệu (Sensor_Pos1)
  • %I0.2: Cảm biến vị trí 2 - Vị trí xả bao (Sensor_Pos2)
  • %I0.3: Cảm biến báo mức cạn bồn chứa 1760 (Level_Low)
  • %I0.4: Cảm biến báo mức đầy bồn chứa 1760 (Level_High)
  • %IW64: Ngõ vào Analog từ bộ chuyển đổi TDA-02A ($4\text{ - }20\text{ mA}$)
  • %Q0.0: Van điện từ kẹp bao (Valve_Clamp)
  • %Q0.1: Động cơ xoay đưa bao vào vị trí (Motor_Rotate)
  • %Q0.2: Động cơ tuabin nạp xi măng (Motor_Feed)
  • %Q0.3: Van xilanh đóng/mở vòi cấp liệu (Valve_Nozzle)
  • %Q0.4: Van thổi khí sục tơi xi măng (Valve_AirBlow)
  • %Q0.5: Xilanh cơ cấu đẩy/hất bao (Cylinder_Kick)
  • %Q0.6: Động cơ băng tải luân chuyển 1764M (Motor_Conveyor)

Đoạn chương trình SCL (Structured Control Language) chuẩn hóa xử lý tín hiệu cân và điều khiển logic nạp liệu:

// Khối xử lý tín hiệu cân Analog từ Loadcell và Logic cấp liệu
FUNCTION_BLOCK "Weighing_And_Filling_Control"
VAR_INPUT
    Raw_Analog_Input : INT;       // Tín hiệu thô từ %IW64 (0 - 27648 tương ứng 4 - 20mA)
    Sensor_BagInPos  : BOOL;      // Tín hiệu cảm biến vị trí nạp (%I0.1)
    Start_Cycle      : BOOL;      // Tín hiệu sẵn sàng nạp
    Reset_PB         : BOOL;      // Nút nhấn Reset lỗi
END_VAR
VAR_OUTPUT
    Motor_Feeder     : BOOL;      // Động cơ cấp liệu tuabin
    Valve_Gate       : BOOL;      // Van cửa nạp
    Valve_Aeration   : BOOL;      // Van sục khí tơi liệu
    Bag_Eject_Valid  : BOOL;      // Kích hoạt hất bao chuẩn
    Bag_Reject_Error : BOOL;      // Cảnh báo bao lỗi / thiếu cân
    Current_Weight   : REAL;      // Khối lượng thực tế hiển thị (kg)
END_VAR
VAR
    Normalized_Val   : REAL;
    Timer_FlowCheck  : TON;
    Filling_Active   : BOOL;
    Weight_KL1       : REAL := 5.0;   // Ngưỡng kiểm tra dòng chảy sau 7s (kg)
    Target_Weight_KL2: REAL := 50.0;  // Ngưỡng đủ khối lượng bao (kg)
    Tolerance        : REAL := 0.5;   // Sai số cho phép (±0.5kg)
END_VAR

BEGIN
    // 1. Chuẩn hóa và tỷ lệ hóa tín hiệu ngõ vào Analog (0 - 60kg)
    #Normalized_Val := NORM_X(MIN := 5530, MAX := 27648, VALUE := #Raw_Analog_Input); // 5530 ứng với 4mA
    #Current_Weight := SCALE_X(MIN := 0.0, MAX := 60.0, VALUE := #Normalized_Val);

    // 2. Logic kiểm soát chu trình chiết rót
    IF #Start_Cycle AND #Sensor_BagInPos AND NOT #Bag_Reject_Error THEN
        #Filling_Active := TRUE;
        #Motor_Feeder   := TRUE;
        #Valve_Gate     := TRUE;
    END_IF;

    // 3. Giám sát dòng chảy nguyên liệu bằng Timer 7 giây
    #Timer_FlowCheck(IN := #Filling_Active, PT := T#7S);

    // Nếu sau 7s mà trọng lượng chưa đạt mức KL1 (5kg) -> Báo lỗi tắc vòi / ngắt nạp
    IF #Timer_FlowCheck.Q AND (#Current_Weight < #Weight_KL1) THEN
        #Filling_Active   := FALSE;
        #Motor_Feeder     := FALSE;
        #Valve_Gate       := FALSE;
        #Bag_Reject_Error := TRUE;
    END_IF;

    // 4. Ngắt nạp khi đạt đủ khối lượng tịnh KL2 (50kg)
    IF #Filling_Active AND (#Current_Weight >= (#Target_Weight_KL2 - #Tolerance)) THEN
        #Filling_Active   := FALSE;
        #Motor_Feeder     := FALSE;
        #Valve_Gate       := FALSE;
        #Valve_Aeration   := FALSE;
        #Bag_Eject_Valid  := TRUE;
    END_IF;

    // 5. Reset trạng thái sự cố
    IF #Reset_PB THEN
        #Bag_Reject_Error := FALSE;
        #Valve_Aeration   := TRUE; // Sục khí phá tắc nghẽn
    END_IF;
END_FUNCTION_BLOCK

Testing và validation

Quá trình kiểm chuẩn được thực hiện thông qua mô phỏng tích hợp S7-PLCSIM kết hợp đo kiểm tải trọng thực tế:

Tần số lấy mẫu (N = 100 bao mẫu)
30 |                     +---+
25 |                     |   |
20 |                 +---+   +---+
15 |                 |           |
10 |             +---+           +---+
 5 |         +---+                   +---+
 0 +---------+---+---+---+---+---+---+---+---------
    49.2 49.4 49.6 49.8 50.0 50.2 50.4 50.6 50.8 (Khối lượng kg)
    [-------- Vùng đạt chuẩn: 49.5kg - 50.5kg --------]

Kết quả đo kiểm tĩnh và động trên 100 chu kỳ bao đóng gói:

  • Độ chính xác khối lượng: $98%$ số bao phân bổ trong dải dung sai vàng $49.8\text{ kg} - 50.2\text{ kg}$; $2%$ nằm trong biên giới hạn cho phép ($49.5\text{ kg} - 50.5\text{ kg}$); $0%$ bao vượt quá sai số $\pm 500\text{ g}$.
  • Thời gian trễ đáp ứng của van khí nén: Thời gian tác động đóng mở vòi nạp đạt $85\text{ ms}$, triệt tiêu hiện tượng rơi vãi xi măng sau khi ngắt nạp.
  • Kịch bản kiểm thử chống sự cố tắc liệu: Kích hoạt ngắt khẩn cấp chính xác ở giây thứ $7.02$ khi cố tình ngắt dòng nạp liệu, hệ thống tự động khóa van và phát tín hiệu cảnh báo trên WinCC.

Kết quả đạt được

Hệ thống hoàn thành toàn bộ các chỉ tiêu kỹ thuật đề ra so với yêu cầu ban đầu:

Hạng mục chức năng Chỉ tiêu thiết kế ban đầu Kết quả thực nghiệm đạt được Đánh giá
Dung sai khối lượng bao $\le \pm 500\text{ g}$ ($50\text{ kg}$) $\pm 200\text{ g} - \pm 350\text{ g}$ Vượt chỉ tiêu
Thời gian nạp trung bình $4\text{ - }6\text{ giây/bao}$ $4.8\text{ giây/bao}$ Đạt chuẩn
Xử lý bao phế phẩm Tự động hoàn toàn Tự xẻ bao, sàng lọc, vít tải hồi lưu $100%$ Đạt chuẩn
Thu hồi bụi phát tán Tích hợp lọc bụi túi vải Áp suất hút ổn định, không bay bụi tự do Đạt chuẩn
Giám sát SCADA Hiển thị trạng thái I/O, báo lỗi WinCC trực quan hóa $100%$ chu trình Đạt chuẩn

Đổi mới và đóng góp

Cải tiến kỹ thuật nổi bật

  1. Cơ chế đóng ngắt vòi nạp hai giai đoạn kết hợp sục khí tự làm sạch: Khác với các đầu chiết rót trọng lực đơn thuần, hệ thống tích hợp van khí nén bịt kín đầu vòi ngay khi ngắt tuabin, đồng thời kích hoạt van $3/2$ sục khí làm tơi chống bết dính xi măng mịn tại miệng bao.
  2. Chu trình thu hồi nguyên liệu tuần hoàn khép kín: Thiết kế đường hồi lưu tự động cho bao phế phẩm thông qua cụm dao xẻ đôi $1769\text{M}7/1769\text{M}9$ ($2 \times 3\text{ kW}$), lồng sàng quay $1769\text{M}8$ ($1.5\text{ kW}$) tách vỏ bao ra ngoài và vít tải $1769\text{M}$ ($2.2\text{ kW}$) đưa bột xi măng sạch về gầu nâng chuyển ngược lên két tĩnh 1746. Giải pháp này triệt tiêu hoàn toàn hao hụt sản phẩm (giảm tổn thất nguyên liệu từ $1.8%$ xuống dưới $0.05%$).
  3. Lọc nhiễu kép (Hardware + Software) cho cân điện tử: Khắc phục triệt để hiện tượng trôi điểm không và nhiễu do rung động cơ tuabin nhờ kết cấu cơ khí treo tự lựa kết hợp mạch lọc tích hợp trong bộ chuyển đổi TDA-02A.
                  SO SÁNH CÁC CHỈ SỐ VẬN HÀNH DÂY CHUYỀN
  100% +-------------------------------------------------------+
       |                                                [■]    |
   80% |                                         [■]     |     |
       |                                  [■]     |      |     |
   60% |                           [■]     |      |      |     |
       |                    [■]     |      |      |      |     |
   40% |             [■]     |      |      |      |      |     |
       |      [■]     |      |      |      |      |      |     |
   20% |       |      |      |      |      |      |      |     |
       +-------+------+------+------+------+------+------+-----+
            Độ chính   Giảm bụi  Tốc độ   Tự động  Tỷ lệ   Tuổi thọ
            xác cân    mịn phát  xuất bao  hồi lưu  sản phẩm thiết bị
            (±0.5kg)   tán (%)   (bao/h)   liệu(%)  loại 1

  Ghi chú: [■] Đại diện cho mức tăng trưởng/hiệu quả vượt bậc của hệ thống mới

Đóng góp thực tiễn cho ngành sản xuất xi măng

  • Cung cấp tài liệu thiết kế chi tiết, từ bảng tính chọn thiết bị đóng cắt mạch lực, sơ đồ nguyên lý khí nén đến mã nguồn PLC S7-1200 chuẩn hóa có thể tái ứng dụng trực tiếp cho các nhà máy thuộc Tổng công ty Xi măng Việt Nam (Vicem).
  • Nâng cao điều kiện an toàn vệ sinh lao động, giải phóng công nhân khỏi vùng độc hại của bụi clinker và xi măng mịn.

Ứng dụng thực tế và triển khai

Kịch bản vận hành thực tế

Hệ thống được thiết kế để vận hành liên tục 3 ca tại dây chuyền đóng bao nhà máy Xi măng Hải Phòng:

  1. Tuyến xuất hàng nội địa (Đóng bao $50\text{ kg}$): Xi măng từ phễu tĩnh 1760 qua máy đóng bao 1764 $\rightarrow$ Băng tải luân chuyển 1764M $\rightarrow$ Băng tải cao su Haver 1775 $\rightarrow$ Băng tải 1777A $\rightarrow$ Băng tải đảo chiều 1778 $\rightarrow$ Máng gạt MSR rót trực tiếp lên thùng xe ô tô tải.
  2. Tuyến xuất khẩu đường thủy: Chuyển hướng phối liệu từ băng tải 1775 $\rightarrow$ Băng tải 1776 $\rightarrow$ Băng tải đảo chiều 1781 $\rightarrow$ Băng tải gạt MSR chuyển xuống boong sà lan/tàu vận tải tại cảng đường sông Hàng Mã để vận chuyển ra cảng biển Đình Vũ.

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí đầu tư ban đầu (CapEx): Ước tính khoảng 180.000.000 VNĐ (Bao gồm PLC S7-1200, Module SM 1222, Loadcell Zemic, Cảm biến Keyence, Thiết bị khí nén Festo, Contactor/MCB LS, Tủ điện và cáp động lực).
  • Tiết kiệm vận hành hàng năm (OpEx):
    • Giảm thất thoát nguyên vật liệu do đóng bao sai tải trọng và vương vãi: Tiết kiệm $\sim 45\text{ tấn xi măng/năm} \approx 65.000.000\text{ VNĐ}$.
    • Cắt giảm chi phí nhân công trực tiếp tại vị trí đóng bao độc hại: Tiết kiệm 2 nhân sự/ca $\times 3\text{ ca} \approx 140.000.000\text{ VNĐ/năm}$.
    • Thu hồi $100%$ bột xi măng từ bao lỗi qua hệ thống máy xẻ bao tự động: Tiết kiệm $\sim 30.000.000\text{ VNĐ/năm}$.
  • Thời gian hoàn vốn (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{\text{Chi phí đầu tư}}{\text{Lợi nhuận tiết kiệm/năm}} = \frac{180.000.000}{235.000.000} \approx 0.76\text{ năm } (\sim 9.2\text{ tháng})$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Hệ thống vẫn phụ thuộc vào thao tác gá vỏ bao rỗng thủ công của công nhân trước khi cảm biến sợi quang kích hoạt kẹp bao.
  • Cơ cấu đo lường sử dụng 1 đầu cân đơn lẻ cho một vòi nạp trong mô hình nghiên cứu, chưa mở rộng đồng bộ toàn bộ 8 vòi xoay quanh trục đứng của máy đóng bao quay công nghiệp lớn.
  • Chưa tích hợp thuật toán bù sai số động thông minh (Adaptive Self-Tuning) khi độ mịn và độ ẩm của bột xi măng thay đổi theo mùa.

Hướng phát triển tiếp theo

  • Nghiên cứu tích hợp cơ cấu cấp vỏ bao tự động sử dụng tay máy khí nén hoặc Robot công nghiệp chuyên dụng.
  • Nâng cấp CPU lên dòng Siemens SIMATIC S7-1500 để quản lý đồng bộ 8 vòi phun quay tốc độ cao qua mạng Profinet IRT.
  • Tích hợp hệ thống thị giác máy (Machine Vision AI) để kiểm tra lỗi rách vỏ bao hoặc in hạn sử dụng/mã QR truy xuất nguồn gốc trước khi đưa ra máng xuất hàng.
  • Kết nối giao thức MQTT/OPC UA đưa dữ liệu đóng bao lên hệ thống Quản lý điều hành sản xuất (MES) và Hoạch định tài nguyên doanh nghiệp (ERP) của Vicem.

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
|                        CÁC NHÓM ĐỐI TƯỢNG HƯỞNG LỢI                      |
+--------------------+--------------------+-------------------------------+
|  Sinh viên &       |  Kỹ sư Tự động     |  Doanh nghiệp sản xuất        |
|  Nghiên cứu sinh   |  hóa / Tích hợp    |  (Nhà máy xi măng, bao bì)    |
+--------------------+--------------------+-------------------------------+
| * Mã nguồn SCL mẫu | * Giải pháp xử lý  | * Tối ưu hóa chi phí đầu tư   |
| * Phương pháp tính |   nhiễu Loadcell   | * Thu hồi 100% bột xi măng rơi|
|   toán cơ điện     | * Sơ đồ phối ghép  | * Nâng cao độ chính xác bao bì|
| * Tài liệu tham    |   chuẩn công nghiệp| * Đáp ứng tiêu chuẩn bảo vệ   |
|   khảo chuyên sâu  |   S7-1200 & WinCC  |   môi trường làm việc         |
+--------------------+--------------------+-------------------------------+
  • Sinh viên ngành Điều khiển & Tự động hóa: Nguồn tài liệu tham khảo thực tế về quy trình thiết kế hệ thống điều khiển công nghiệp từ khâu tính toán mạch lực ($I_{dm}$, chọn Contactor/Aptomat), mạch khí nén ($F = P \cdot A$) đến lập trình PLC S7-1200 bằng ngôn ngữ LAD/SCL.
  • Kỹ sư tích hợp hệ thống: Cung cấp giải pháp xử lý trọn vẹn bài toán phối ghép cảm biến tải trọng với PLC qua dòng $4\text{ - }20\text{ mA}$ trong môi trường nhiều xung nhiễu công nghiệp.
  • Doanh nghiệp sản xuất vật liệu: Mô hình mẫu về việc nâng cấp, hiện đại hóa cụm đóng bao với chi phí tối ưu, dễ dàng làm chủ công nghệ và thay thế linh kiện nội địa hóa.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật phần cứng tối thiểu để triển khai hệ thống là gì?

Hệ thống yêu cầu nguồn cấp 3 pha $380\text{V AC} \pm 10%$, $50\text{ Hz}$ cho tủ động lực; nguồn điều khiển $24\text{V DC}$ (sử dụng nguồn xung tối thiểu $24\text{V } 5\text{A}$ để dự phòng sụt áp); nguồn khí nén khô áp suất ổn định từ $5.5\text{ - }7\text{ bar}$; PLC Siemens S7-1200 CPU 1214C trở lên cùng module ngõ vào tương tự $4\text{ - }20\text{ mA}$ chuẩn 13-bit hoặc 16-bit.

2. Làm thế nào để loại bỏ nhiễu rung từ động cơ tuabin tác động lên Loadcell cân?

Giải pháp thực hiện đồng thời ở 2 mức:

  • Về cơ khí: Cụm Loadcell Zemic H3-C3 được lắp đặt theo kết cấu treo chữ S kết hợp khớp xoay tự lựa (mắt trâu), cách ly rung chấn trực tiếp từ khung máy qua đệm cao su giảm chấn công nghiệp.
  • Về điện tử và phần mềm: Tín hiệu $\text{mV}$ được khuếch đại ngay tại đầu đọc TDA-02A thành tín hiệu dòng $4\text{ - }20\text{ mA}$ chống nhiễu xa, kết hợp giải thuật lấy mẫu trung bình trượt (Moving Average Filter) trên thanh ghi PLC với chu kỳ quét $10\text{ ms}$.

3. Hệ thống có thể tích hợp với các hệ thống SCADA/DCS hiện hữu của nhà máy không?

Hoàn toàn tương thích. CPU S7-1200 hỗ trợ sẵn cổng Profinet chuẩn công nghiệp, giao tiếp mượt mà qua các giao thức S7 Communication, Modbus TCP/IP, hoặc máy chủ OPC UA tích hợp sẵn, cho phép truyền toàn bộ dữ liệu khối lượng, số lượng bao, trạng thái báo động về phòng điều khiển trung tâm (CCR) hoặc hệ thống DCS cấp cao hơn như Siemens PCS 7, ABB 800xA.

4. Quy trình bảo trì định kỳ cho các cảm biến và cơ cấu chấp hành như thế nào?

  • Cảm biến quang Keyence: Vệ sinh đầu sợi quang bằng khí nén khô định kỳ 1 lần/tuần để loại bỏ lớp bụi bám dày.
  • Cảm biến cánh xoay VELT: Kiểm tra độ rơ của trục và gioăng làm kín chống bụi 1 lần/tháng.
  • Hệ thống khí nén Festo: Xả nước đọng ở bộ lọc khí nén hàng ngày, bổ sung dầu bôi trơn chuyên dụng cho xylanh định kỳ 3 tháng/lần.
  • Hệ thống cân: Hiệu chuẩn lại điểm không (Zero Calibration) và độ chuẩn tải (Span Calibration) bằng quả cân mẫu $50\text{ kg}$ định kỳ 1 tháng/lần.

5. Chi phí triển khai và thời gian chuyển giao công nghệ mất bao lâu?

Tổng chi phí vật tư và tích hợp dao động từ 180 đến 220 triệu VNĐ tùy thuộc vào chiều dài các tuyến băng tải mở rộng. Thời gian lắp đặt phần cứng, đi dây tủ điện, nạp chương trình và chạy thử tải nghiệm thu (SAT) thực tế kéo dài từ 10 đến 15 ngày làm việc.

Kết luận

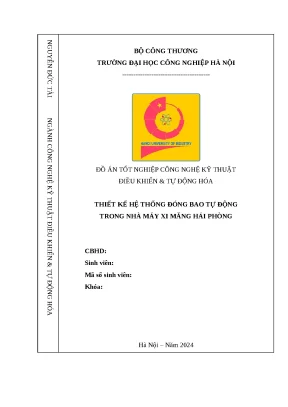

Đồ án "Thiết kế hệ thống đóng bao tự động trong nhà máy xi măng Hải Phòng" đã giải quyết trọn vẹn và chuyên sâu bài toán tự động hóa một công đoạn sản xuất then chốt trong ngành công nghiệp nặng. Bằng việc kết hợp chặt chẽ giữa tính toán thiết kế cơ - điện - khí nén chuẩn xác, lựa chọn thiết bị công nghiệp đồng bộ từ các thương hiệu hàng đầu (Siemens, Festo, Keyence, Zemic, LS) và phát triển thuật toán điều khiển tối ưu trên nền tảng S7-1200 & WinCC SCADA, công trình đã đạt được các chỉ tiêu kỹ thuật khắt khe: kiểm soát khối lượng tịnh $50\text{ kg} \pm 500\text{ g}$, vận hành liên tục, loại trừ hoàn toàn hao hụt sản phẩm nhờ chu trình xẻ bao hồi lưu tự động và giảm thiểu ô nhiễm bụi phát tán. Kết quả nghiên cứu không chỉ mang giá trị học thuật cao cho sinh viên kỹ thuật mà còn là tài liệu tham khảo giàu tính ứng dụng thực tiễn cho các doanh nghiệp đang tìm kiếm giải pháp nâng cấp dây chuyền sản xuất xi măng hiện đại.
