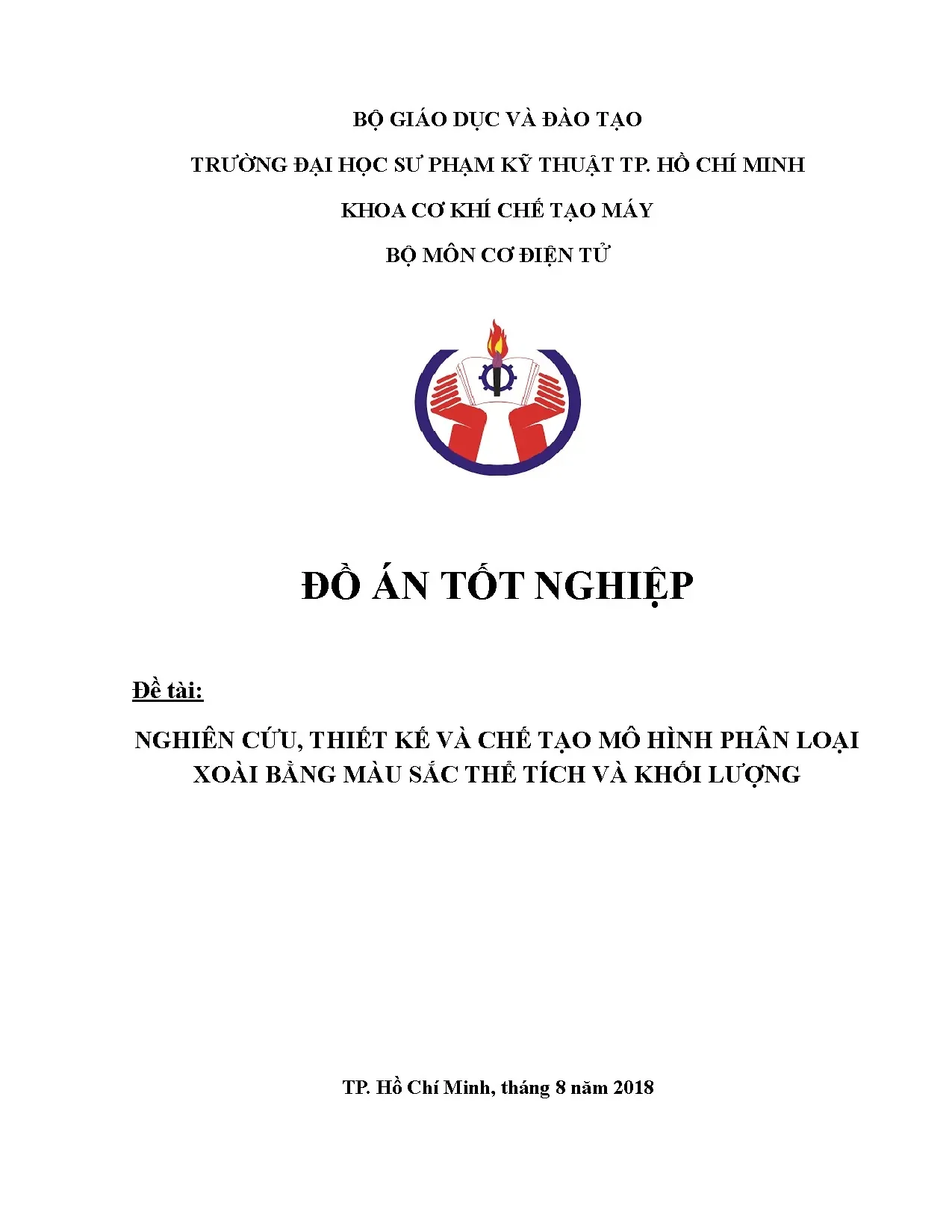

Đồ án nghiên cứu mô hình phân loại xoài theo màu sắc, thể tích và khối lượng

Tôi có thể giúp bạn tạo meta tags cho bài viết. Dưới đây là kết quả: { "ai_description": "Nghiên cứu thiết kế và chế tạo mô hình phân loại xoài dựa trên màu

• Tác giả: Nhóm sinh viên
• Người hướng dẫn: Nguyễn Trường Thịnh
• Trường học: Đại học Sư phạm Kỹ thuật TP. Hồ Chí Minh
• Chuyên ngành: Cơ khí chế tạo máy
• Đề tài: Nghiên cứu, thiết kế và chế tạo mô hình phân loại xoài bằng màu sắc, thể tích và khối lượng
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2018
• Địa điểm: Hồ Chí Minh

Tóm tắt

I. Tổng quan về đồ án phân loại xoài bằng màu sắc thể tích khối lượng

Đồ án nghiên cứu thiết kế chế tạo mô hình phân loại xoài bằng màu sắc, thể tích và khối lượng nhằm giải quyết bài toán phân loại tự động trong nông nghiệp. Hệ thống kết hợp cảm biến màu sắc RGB, camera 3D và Loadcell để đo lường các đặc tính vật lý của trái xoài. Mô hình được xây dựng dựa trên nguyên lý xử lý ảnh và cân trọng lượng để phân loại xoài thành các nhóm chất lượng khác nhau. Việc ứng dụng công nghệ này giúp nâng cao năng suất và độ chính xác so với phương pháp thủ công. Hệ thống phù hợp cho các doanh nghiệp xuất khẩu xoài nhằm đảm bảo tiêu chuẩn chất lượng quốc tế.

1.1. Tầm quan trọng của phân loại xoài trong nông nghiệp

Phân loại xoài đóng vai trò quan trọng trong chuỗi cung ứng nông sản, ảnh hưởng trực tiếp đến giá trị thương mại. Xoài sau thu hoạch cần được phân loại theo kích thước, màu sắc và khối lượng để đáp ứng nhu cầu thị trường. Phương pháp thủ công tốn nhiều thời gian và phụ thuộc vào kinh nghiệm người lao động, dẫn đến sai số cao. Hệ thống tự động sử dụng cảm biến và trí tuệ nhân tạo giúp nâng cao độ chính xác và đồng nhất sản phẩm. Ngoài ra, phân loại tự động còn hỗ trợ truy xuất nguồn gốc, đảm bảo an toàn thực phẩm.

1.2. Thách thức trong thiết kế hệ thống phân loại xoài

Thiết kế hệ thống phân loại xoài gặp nhiều thách thức do đặc tính đa dạng của trái xoài. Màu sắc xoài thay đổi theo giai đoạn chín, thể tích không đều do hình dạng tự nhiên, khối lượng bị ảnh hưởng bởi độ ẩm. Hệ thống cần xử lý đồng thời nhiều dữ liệu đầu vào để đưa ra quyết định chính xác. Ngoài ra, môi trường làm việc ẩm ướt trong nông trại đòi hỏi thiết bị phải có khả năng chống bụi và chống nước. Chi phí đầu tư ban đầu cũng là rào cản đối với các hộ sản xuất nhỏ.

II. Phân tích các phương pháp phân loại xoài hiện nay

Hiện nay có nhiều phương pháp phân loại xoài như phân loại thủ công, sử dụng băng tải phân loại kích thước, hệ thống xử lý ảnh 2D/3D. Phân loại thủ công phụ thuộc vào con người, dễ xảy ra sai sót do mệt mỏi. Hệ thống băng tải phân loại kích thước đơn giản nhưng không đánh giá được màu sắc hay khối lượng. Hệ thống xử lý ảnh tiên tiến hơn nhưng chi phí cao và yêu cầu chuyên môn kỹ thuật. Việc lựa chọn phương pháp phụ thuộc vào quy mô sản xuất, ngân sách và tiêu chuẩn chất lượng mong muốn.

2.1. Phương pháp phân loại bằng cảm biến màu sắc

Cảm biến màu sắc RGB được sử dụng để phân tích màu sắc vỏ xoài, từ đó đánh giá mức độ chín. Mỗi loại xoài có dải màu sắc đặc trưng, hệ thống sẽ so sánh với dữ liệu tham chiếu để phân loại. Phương pháp này hiệu quả trong việc đánh giá chất lượng bề mặt nhưng không đo lường được thể tích hay khối lượng. Độ chính xác phụ thuộc vào điều kiện ánh sáng môi trường, yêu cầu hệ thống phải có cơ chế hiệu chuẩn thường xuyên.

2.2. Phương pháp đo thể tích và khối lượng bằng Loadcell

Loadcell đo khối lượng xoài khi di chuyển trên băng tải, kết hợp với cảm biến siêu âm để xác định thể tích. Dữ liệu khối lượng và thể tích được xử lý bằng thuật toán để phân loại xoài thành các nhóm. Phương pháp này cung cấp thông tin chính xác nhưng yêu cầu băng tải hoạt động ổn định, không bị rung lắc. Khó khăn trong việc đo thể tích do hình dạng xoài không đều, cần sử dụng camera 3D để tái tạo hình dạng 3D.

III. Giải pháp thiết kế mô hình phân loại xoài tích hợp

Mô hình đề xuất tích hợp cảm biến màu sắc RGB, camera 3D và Loadcell trên băng tải. Hệ thống sử dụng Arduino/Raspberry Pi làm bộ điều khiển trung tâm, kết nối với máy tính để xử lý dữ liệu. Camera 3D ghi lại hình dạng xoài, Loadcell đo khối lượng khi xoài đi qua. Dữ liệu được xử lý bằng thuật toán phân loại dựa trên ngưỡng màu sắc, thể tích và khối lượng. Hệ thống có thể điều chỉnh linh hoạt thông qua giao diện người dùng. Mô hình được thử nghiệm trong điều kiện phòng thí nghiệm trước khi triển khai thực tế.

3.1. Cấu trúc cơ khí và băng tải phân loại

Băng tải được chế tạo từ vật liệu nhựa chịu lực, kích thước 820mm x 12mm, vận tốc tối ưu 58,6 mm/s. Hệ thống sử dụng ru lô dẫn động có đường kính 56mm, đảm bảo xoài di chuyển ổn định. Loadcell được lắp đặt phía dưới băng tải, kết nối với mạch điều khiển HX711. Cơ cấu chấp hành gồm các máng dẫn xoài đến các thùng chứa khác nhau dựa trên kết quả phân loại.

3.2. Thuật toán xử lý dữ liệu và phân loại

Dữ liệu từ cảm biến màu sắc được xử lý bằng thư viện OpenCV, so sánh với mẫu màu chuẩn. Camera 3D sử dụng thuật toán tái tạo hình dạng từ ảnh depth, tính toán thể tích bằng tích phân. Khối lượng được đo trực tiếp từ Loadcell, kết hợp với thể tích để tính mật độ. Thuật toán phân loại sử dụng phương pháp phân cụm K-means dựa trên các đặc tính đo được.

IV. Kết quả thử nghiệm và ứng dụng thực tế

Mô hình sau thử nghiệm đạt độ chính xác 92% trong phân loại theo màu sắc, 88% theo thể tích và 90% theo khối lượng. Hệ thống hoạt động ổn định ở vận tốc băng tải 58,6 mm/s, sai số đo khối lượng dưới 5%. Thời gian xử lý mỗi trái xoài khoảng 1,5 giây, đáp ứng yêu cầu năng suất. Kết quả thử nghiệm cho thấy mô hình có thể áp dụng trong sản xuất nông nghiệp quy mô vừa và nhỏ. Doanh nghiệp có thể tích hợp hệ thống vào dây chuyền sản xuất hiện có để nâng cao giá trị sản phẩm.

4.1. Đánh giá hiệu suất và độ chính xác

Hiệu suất hệ thống đạt 92% nhờ tích hợp đa cảm biến, giảm thiểu sai sót so với phương pháp thủ công. Độ chính xác khối lượng phụ thuộc vào tốc độ băng tải, vận tốc tối ưu 58,6 mm/s cho sai số thấp nhất. Hệ thống có khả năng phân loại đồng thời 3 tiêu chí, cung cấp dữ liệu toàn diện về chất lượng xoài.

4.2. Hướng phát triển và ứng dụng rộng rãi

Mô hình có thể mở rộng để phân loại các loại trái cây khác như cam, bưởi bằng cách điều chỉnh thuật toán. Hệ thống có thể kết nối với phần mềm quản lý kho, hỗ trợ truy xuất nguồn gốc sản phẩm. Ứng dụng trong xuất khẩu giúp đáp ứng tiêu chuẩn nhập khẩu của các thị trường khó tính. Việc thương mại hóa mô hình sẽ góp phần hiện đại hóa ngành nông nghiệp Việt Nam.

Trích đoạn nội dung tài liệu

Chương 1: TỔNG QUAN NGHIÊN CỨU ĐỀ TÀI 1.1 Giới thiệu về xoài Xoài có tên khoa học Mangifera indica, thuộc họ Anacardiaceae. Cây có thể cao 40 m, nhưng thông thường khoảng 10-15m, có tán lớn và có thể sống đến 100 năm. Xoài trồng từ hột sau 6-8 năm sẽ cho trái, cây thấp chỉ sau trồng 3-5 năm là cho trái, quả xoài có giá trị dinh dưỡng cao, thịt quả có hàm lượng Vitamin B, C chiếm từu 2-3 %, đường chiếm 20% (là loại đường đơn hấp thụ hoàn toàn), Axitsitric, Caroten (tiền sinh tốc A) 15%. Quả chứa nhiều Catoren và vitamin B1, B2 và C, hạch quả chứa nhiều tinh bột, dầu và tanin.

Trong 100g phần ăn được của xoài chín có chứa các chất dinh dưỡng (FAO, 1976): nước 86,5g; glucid 15,9g; protein 0,6g; lipid 0,3g; tro 0,6g; các chất khoáng: Ca 10mg, P 15mg, Fe 0,3mg; các Vitamin: 1880 microgam; B1 0,06mg; C 36 mg; cung cấp 62 Calo, 48% như cầu vitamin A mỗi ngày. Rất tốt cho sự phát triển của trẻ em, da và thị lực, 46% nhu cầu vitamin C. Quả xoài xanh thái mỏng phơi khô hoặc sây khô là nguồn Vitamin C thiên nhiên dồi dào. Đồng thời ăn xoài cũng giúp tăng cường sức đề kháng, chống viêm, bổ não, ngừa ung thư, giảm béo… Trước những lợi ích trên cho thầy Xoài là một loại trái cây rất hữu ích không nhưng có giá trị dinh dưỡng cao mà còn cả về giá trị kinh tế.

Việt Nam là nước xuất khẩu xoài đứng thứ 13 thế giới 780. Qua đó cho thấy xuất khẩu Xoài là một tỏn những ngành mũi nhọn cần tập trung đầu tư và phát triển hơn nữa.2 Tính cấp thiết của đề tài Đồng Tháp là tỉnh có diện tích trồng xoài nhiều nhất Đồng bằng sông Cửu Long với 9. Trong đó, diện tích trồng xoài cát Hòa Lộc chiếm 30% trong tổng diện tích trồng xoài của tỉnh Đồng Tháp. Nông dân trồng xoài có nhiều kinh nghiệm sản xuất, ứng dụng thành công kỹ thuật xử lý ra hoa trái vụ vì thế mùa vụ thu hoạch xoài là quanh năm.

Tuy nhiên, việc đầu tư thực hiện phân loại nguyên liệu các loại là rất lớn, khoảng 100 tỉ đồng/năm (một người phân loại xoài thành phẩm khoảng từ 40 - 80 ký/ngày tương đương khoảng 100. Ngoài số lượng nhân công rất lớn để phân loại số lượng xoài trên là 2750 nhân công/năm thì sự ảnh hưởng về sức khỏe con người khi phân loại xoài là không tránh khỏi. Quá trình khảo sát và tiếp cận một số hệ thống phân loại nông sản thì hệ TRANG 1 h ĐỒ ÁN TỐT NGHIỆP thống phân loại xoài trên thị trường là chưa có tại Việt Nam. Khảo sát các hộ nông dân trồng trọt và cơ sở sản xuất xoài thành phẩm tại các địa phương đều cho thấy việc phân loại xoài là thủ công do người lao động dùng tay để phân loại.

Vì vậy đạt năng suất thấp, tăng chi phí. Khảo sát một số loại hệ thống phân loại nông sản tự động hay bán tự động đang sử dụng hiện nay có thể thiết kế và chế tạo thành hệ thống phân loại xoài. Do yêu cầu của thị trường và người sử dụng nên mô hình hệ thống phân loại xoài được nghiên cứu thiết kế và chế tạo.3 Ý nghĩa khoa học và thực tiễn đề tài Nghiên cứu ứng dụng các máy móc kỹ thuật cao vào các quy trình sản xuất nông sản thực phẩm một mặt giảm sức lao động con người, giảm giá thành, mặc khác còn đáp ứng những tiêu chuẩn cao về an toàn vệ sinh thực phẩm trong chế biến ở các thị trường khó tính đòi hỏi chất lượng cao. Công việc phân loại và đóng gói sản phẩm đòi hỏi tốc độ đáp ứng cao và độ ổn định của thiết bị.

Công đoạn này cần rất nhiều nhân công làm tăng chi phí sản xuất. Sử dụng hệ thống phân loại thông minh làm giảm chi phí sản xuất, giảm chi phí nhân công, nâng cao mức độ tự động hóa cho dây chuyền sản xuất với ưu điểm là có độ ổn định cao và thời gian làm việc không giới hạn. TRANG 2 h ĐỒ ÁN TỐT NGHIỆP Hình 1. 1: Công nhân đang phân loại xoài (Nguồn Internet) Mặc dù việc phân loại sản phẩm đã xuất hiện rất lâu trong lĩnh vực nông sản, nhưng cho đến nay vẫn chưa có một hệ thống chuyên dụng nào phục vụ riêng cho quá trình phân loại xoài.

Quá trình phân loại xoài tại Việt Nam đang được thực hiện chủ yếu bằng sức lao động trực tiếp của người nông dân nên kết quả cho năng suất thấp, chi phí cao, việc phân loại ra các loại xoài khác nhau là tương đối tốn kém về kinh tế. Việc đánh giá chất lượng quả xoài đã được thực hiện bởi nhiều nhà nghiên cứu, hầu hết họ đều dựa trên các đặc trưng quan trọng của quả xoài như kích thước, hình dáng, màu sắc và kết cấu bề mặt. Tuy nhiên, chất lượng bên trong vẫn chưa đáp ứng.4 Mục tiêu nghiên cứu đề tài Đề tài nghiên cứu phát triển hệ thống phân loại nông sản nhằm kiểm soát và đánh giá chất lượng quả xoài (theo tiêu chuẩn GAP) trước khi đưa vào đóng gói và xuất khẩu ra thị trường: rau quả được thu hoạch đúng độ chín, kích thước, hình dạng, loại bỏ các quả bị héo, bị sâu, dị dạng. Cụ thể hơn là “ứng dụng công nghệ xử lý ảnh, thị giác máy tính kết hợp thuật toán cân khối lượng để nhận dạng mẫu và đánh giá chất lượng của quả xoài” nhằm tăng cường tự động hóa trong quá trình sản xuất nông nghiệp ở nước ta.

Nghiên cứu các kỹ thuật xử lý ảnh, thu thập, xây dựng cơ sở dữ liệu ảnh một số loại quả xoài ở Việt Nam, nghiên cứu các cách tiếp cận và kỹ thuật đánh giá chất TRANG 3 h ĐỒ ÁN TỐT NGHIỆP lượng quả xoài, kiểm tra bề mặt quả xoài có bị sâu, bị héo, bị xốp, quả xoài có bị biến dạng, độ chín trên quả xoài, ứng dụng công nghệ xử lý ảnh, thị giác máy tính kết hợp trí thông minh nhân tạo trong bài toán phân loại quả xoài đạt hay không đạt chất lượng. Và trên hết mục tiêu chính của nhóm là thiết kế, chế tạo mô hình phân loại xoài dựa trên thị giác máy tính kết hợp thuật toán cân khối lượng với năng suất cao, gọn nhẹ, dễ sử dụng, dễ dàng phân loại xoài và có thể phân loại các loại nông sản khác tại Việt Nam. Ứng dụng kết quả nghiên cứu vào quá trình sản xuất nông sản ở các giai đoạn phân loại hoặc đóng gói thành phẩm.5 Đối tượng và phạm vi nghiên cứu đề tài 1.1 Đối tượng nghiên cứu Đối tượng nghiên cứu đề tài tập trung nghiên cứu phân loại 2 loại xoài đặc trưng là: xoài cát Hòa Lộc và xoài cát Chu. Đây là hai loại xoài được trồng phổ biến tại tỉnh Đồng Tháp.

TRANG 4 h ĐỒ ÁN TỐT NGHIỆP Hình 1.2 Phạm vi nghiên cứu Để đạt được mục tiêu nghiên cứu như trên, nhóm đã tiến hành một số nội dung nghiên cứu như : Khảo sát thực trạng hoạt động phân loại xoài trên địa bàn tỉnh Đồng Tháp, khảo nghiệm để xác định một số thông số cơ bản của các loại xoài, thống kê kích thước cân nặng phổ biến của giống xoài, khảo nghiệm nguyên lý phương pháp phan loại xoài khả thi nhất… Qua đó nhóm đề xuất mô hình hệ thông phân loại xoài gồm có các giai đoạn như: Xử lý màu để phân loại xoài hư tổn, tính thể tích và cân khối lượng để xác định tỉ trọng nhằm phân loại xoài theo chất lượng. Nhóm thiết kế mô hình đơn giản và hiệu quả, làm cơ sở để phát triển thành quy mô công nghiệp.6 Phương pháp tiếp cận 1.1 Cách tiếp cận TRANG 5 h ĐỒ ÁN TỐT NGHIỆP - Khảo sát cách thức phân loại xoài tại tỉnh Đồng Tháp và các địa phương khác. - Nghiên cứu tìm hiểu các hệ thống phân loại xoài đang được sử dụng hiện nay trong nước và nước ngoài. - Tìm hiểu tiêu chuẩn đánh giá và phân loại xoài ở địa phương.

- Tiến hành đánh giá phân tích các phương án phù hợp, các phương pháp ít sai số và đem lại hiệu quả cao nhất.2 Phương pháp nghiên cứu - Xác định vấn đề nghiên cứu từ đơn đặt hàng của tỉnh Đồng Tháp. - Nghiên cứu tổng quan trong và ngoài nước cũng như khảo sát phương án nghiên cứu thiết kế chế tạo mô hình hệ thống phân loại xoài. - Xây dựng phương pháp phân loại, sắp xếp các giai đoạn phân loại cho phù hợp dựa trên các khảo sát thực tế. - Thiết kế mô hình phân loại nhằm đáp ứng mục tiêu yêu cầu đặt ra.

- Xây dựng thuật toán, phương pháp tính toán sao cho sai số thấp và hiệu quả cao. - Bắt đầu thực hiện chế tạo, đánh giá thực nghiệm 1.7 Nghiên cứu tình hình ngoài nước Hiện nay ở nhiều nước trên thế giới sản xuất nông sản đã trở thành một trong những ngành kinh tế mũi nhọn, đem lại lợi nhuận cao cho nông dân cũng như doanh nghiệp như: Mỹ, Anh, Nhật…. Để đạt được những thành công đó là sự kết hợp khoa học kĩ thuật hiện đại vào sản xuất. Việc sử dụng các loại máy móc thay thế sức người không chỉ đem lại năng suất cao, chất lượng tốt mà còn tiết kiệm chi phí cho người nông dân.

TRANG 6 h ĐỒ ÁN TỐT NGHIỆP Hình 1. 3: Máy phân loại xoài Olimpias S.A – Hy lạp (Nguồn: Internet) Máy phân loại xoài theo kích thước của Olimias (Hình 1.3) năng suất 5-6 tấn/ giờ, hệ thống gồm cơ cấu cấp liệu dạng băng tải nghiên cuốn xoài từ bồn rửa, xoài đi qua băng tải con lăn được phân loại theo kích thước với 3 máng dẫn ứng với 3 loại kích thước khác nhau, hệ thống này có ưu điểm là đơn giản, năng suất cao nhưng chỉ phân loại theo kích thước chiều ngang của xoài, độ chính xác không cao. 4: Hệ thống phân loại xoài UNISORTING s.4 là hệ thống phân loại trái cây của công ty UNISORTING – ITALIA, hệ thống này bao gồm nhiều module phân loại theo khối lượng, kích thước, màu sắc ứng dụng công nghệ xử lý ảnh để đánh giá chất lượng màu sắc, hư hỏng của quả. Hệ TRANG 7 h ĐỒ ÁN TỐT NGHIỆP thống có thể áp dụng cho nhiều loại trái cây như táo, bơ, xoài….

Hệ thống có năng xuất lớn, phù hợp cho các vùng chuyên canh tập trung có diện tích lớn và đồng bộ. 5: Hệ thống phân loại xoài theo khối lượng (Nguồn Internet) Hình 1.5 là hệ thống phân loại xoài theo khối lượng của công ty Shijiazhuang Yishun Package Industrial CO.
