Tổng quan nghiên cứu

Xu hướng phát triển vật liệu xanh và bền vững đang thúc đẩy mạnh mẽ các nghiên cứu ứng dụng sợi tự nhiên thay thế sợi tổng hợp trong ngành công nghiệp polyme. Với tỷ trọng nhẹ chỉ từ 1,2 đến 1,5 g/cm³ so với mức 2,5 g/cm³ của sợi thủy tinh truyền thống, sợi thực vật giúp cắt giảm từ 20% đến 30% trọng lượng sản phẩm và giảm đáng kể lượng phát thải carbon. Cây dứa dại (Agave sisalana hay sợi sisal) là nguồn tài nguyên nông nghiệp phong phú tại Việt Nam, sở hữu độ bền kéo riêng cao từ 511 đến 635 MPa và mô đun đàn hồi lên đến 22 GPa. Tuy nhiên, tính chất ưa nước mạnh của sợi sisal do chứa nhiều nhóm hydroxyl phân cực trên mạch cellulose gây trở ngại lớn khi phối trộn với nền nhựa nhiệt dẻo polypropylen (PP) vốn không phân cực và kỵ nước, dẫn đến sự suy giảm độ bền cơ lý khi làm việc trong các điều kiện môi trường khắc nghiệt.

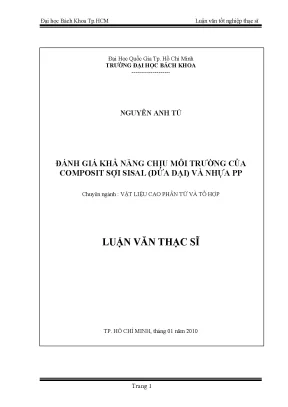

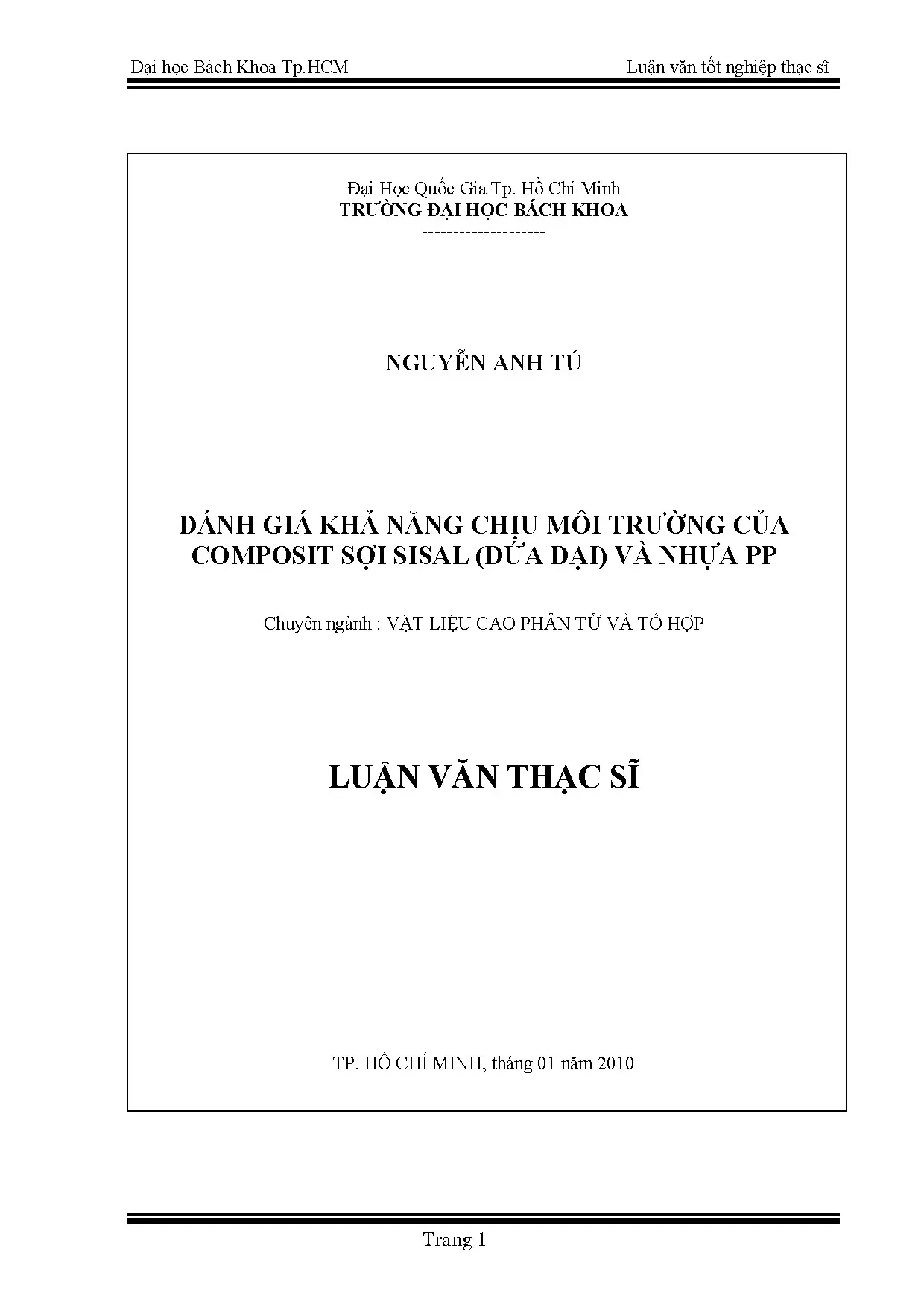

Luận văn thạc sĩ chuyên ngành Vật liệu cao phân tử và tổ hợp tại Trường Đại học Bách Khoa – Đại học Quốc Gia Thành phố Hồ Chí Minh tập trung giải quyết bài toán hoàn thiện quy trình chế tạo composite nhiệt dẻo PP gia cường sợi dứa dại Việt Nam. Đề tài tiến hành đánh giá toàn diện khả năng chịu đựng môi trường của vật liệu qua các thử nghiệm lão hóa trong dung dịch axit H2SO4 3%, dung dịch kiềm NaOH 10%, dung dịch muối NaCl 10%, môi trường nước nhiệt độ cao 90°C và lão hóa quang hóa dưới bức xạ tử ngoại UV tại 70°C. Với phạm vi nghiên cứu thực nghiệm trong thời gian 10 tháng, công trình mang lại giá trị thực tiễn to lớn trong việc mở rộng ứng dụng composite xanh vào sản xuất công nghiệp, nâng cao giá trị gia tăng cho nông sản bản địa và cung cấp giải pháp vật liệu đạt chuẩn kỹ thuật cơ lý cao.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng dựa trên sự tích hợp của hai nền tảng lý thuyết cốt lõi: lý thuyết tương tác liên diện pha trong vật liệu composite nền polyme và lý thuyết suy giảm cấp độ phân tử do lão hóa môi trường. Trong hệ composite dị thể, bề mặt phân cách giữa pha nền nhiệt dẻo và pha cốt sợi đóng vai trò quyết định cơ chế truyền ứng suất. Liên kết tại vùng liên diện được hình thành thông qua các cơ chế cơ học, tương tác tĩnh điện, hấp phụ mao quản và liên kết hóa học cộng hóa trị.

Bên cạnh đó, nghiên cứu làm rõ các khái niệm khoa học chuyên sâu:

  • Cấu trúc pha liên kết (interphase): Vùng chuyển tiếp ba chiều giữa nhựa PP và sợi sisal, quyết định khả năng phân tán lực và ngăn ngừa sự truyền nứt vi mô.
  • Chất tương hợp polypropylen ghép maleic anhydrit (PP-g-MA): Tác nhân lưỡng tính với đầu anhydrit maleic phân cực phản ứng tạo liên kết este với nhóm hydroxyl của cellulose, trong khi mạch polypropylen không phân cực khuếch tán và đan cài vào nền nhựa PP.
  • Sự chuyển đổi cấu trúc sợi (Cellulose I sang Cellulose II): Quá trình xử lý kiềm hóa làm biến đổi mạng tinh thể sợi, loại bỏ hemicellulose, lignin và pectin vô định hình, tăng độ nhám bề mặt và tăng mật độ tiếp xúc cơ học.
  • Quá trình quang oxy hóa và thủy phân: Chu trình phân cắt mạch phân tử polyme dưới tác dụng của photon tử ngoại và sự trương nở phá hủy cấu trúc ống vi sợi cellulose khi hấp thụ ẩm kéo dài.

Phương pháp nghiên cứu

Quy trình thực nghiệm sử dụng nguồn nguyên liệu gồm sợi dứa dại thu gom tại Việt Nam, nhựa nguyên sinh polypropylen mã hiệu HP 500N (chỉ số chảy MFI đạt khoảng 12 g/10 phút) và phụ gia tương hợp PP-g-MA. Cỡ mẫu nghiên cứu bao gồm hơn 120 thanh mẫu thử nghiệm chuẩn được chế tạo từ 15 tổ hợp phối trộn khác nhau, phân chia theo tỷ lệ sợi sisal (35%, 45%, 55% khối lượng), kích thước sợi (nhỏ hơn 0,125 mm; từ 0,125 đến 0,5 mm; lớn hơn 0,5 mm) và hàm lượng chất tương hợp PP-g-MA (0%, 1,5%, 2,5%, 3,5%, 5,0%, 7,0%). Phương pháp chọn mẫu áp dụng theo nguyên tắc thiết kế thực nghiệm ngẫu nhiên đa yếu tố nhằm tối ưu hóa độ tin cậy thống kê.

Quy trình gia công composite áp dụng hệ thống máy đùn hai trục vít Leistritz ZSE 18 HP với dải nhiệt độ gia nhiệt kiểm soát từ 165°C đến 190°C, cho phép sợi phân tán đồng đều mà không làm suy thoái nhiệt mạch sợi. Sau đó, hỗn hợp hạt compound được tạo hình thành các mẫu đo chuẩn trên máy ép phun Poyuen PYI-120PC. Các phương pháp phân tích đánh giá tuân thủ nghiêm ngặt hệ thống tiêu chuẩn quốc tế: đo độ bền kéo theo ASTM D638, độ bền uốn theo ASTM D790, độ bền va đập Izod theo ASTM D256, chỉ số chảy theo ASTM D1238, độ bền hóa chất theo ASTM D543 và thử nghiệm lão hóa gia tốc thời tiết bằng buồng chiếu xenon Q-Sun ở công suất bức xạ 0,68 W/m²/nm tại 70°C theo tiêu chuẩn ASTM G155. Cấu trúc vi mô và bề mặt phá hủy được phân tích thông qua kính hiển vi điện tử quét SEM và kính hiển vi điện tử truyền qua TEM.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình phân tích thực nghiệm đã mang lại 4 phát hiện khoa học quan trọng về đặc tính cơ lý và độ bền môi trường của vật liệu:

Thứ nhất, việc bổ sung chất tương hợp PP-g-MA tạo bước nhảy vọt về cơ tính cho composite PP/sisal. Khi sử dụng hàm lượng 35% sợi sisal kích thước dưới 0,5 mm kết hợp cùng 3,5% PP-g-MA, độ bền kéo của vật liệu tăng 18%, mô đun kéo tăng 37%, độ bền uốn tăng 32%, mô đun uốn tăng 40% và độ bền va đập tăng vượt bậc 55% so với mẫu nhựa PP nguyên sinh không gia cường.

Thứ hai, composite thể hiện tính trơ và độ bền vững cao trong các môi trường hóa chất ăn mòn. Sau 4 tuần ngâm trong dung dịch kiềm NaOH 10% và dung dịch muối NaCl 10% ở nhiệt độ phòng, các mẫu chứa 3,5% đến 7,0% PP-g-MA duy trì độ bền uốn và mô đun kéo trên mức 75% đến 82% giá trị ban đầu. Độ trương nở hút dung dịch được kiểm soát chặt chẽ ở mức dưới 3,2%, thấp hơn một nửa so với mức hấp thụ trên 7,5% của mẫu không có chất tương hợp.

Thứ ba, cơ chế lão hóa thủy nhiệt trong môi trường nước ở nhiệt độ cao 90°C cho thấy sự phân hóa rõ rệt. Khi ngâm liên tục từ 72 đến 216 giờ, các mẫu không qua xử lý tương hợp bị suy giảm nhanh độ bền kéo do hiện tượng hòa tan và rửa trôi các hợp chất lignin và hemicellulose dư thừa. Ngược lại, mẫu có xử lý bề mặt sợi và chứa 7,0% PP-g-MA vẫn duy trì liên kết pha ổn định, hạn chế tối đa hiện tượng tách lớp giữa sợi và nền nhựa.

Thứ tư, composite sợi dứa dại thể hiện tính năng kháng lão hóa quang học vượt trội so với nhựa nền tinh khiết. Dưới tác động của tia tử ngoại UV trong 200 giờ tại 70°C, nhựa PP nguyên sinh bị đứt gãy mạch phân tử nghiêm trọng, bề mặt xuất hiện nhiều vết nứt tế vi và mất hơn 45% độ bền kéo ban đầu. Trong khi đó, composite PP/sisal giữ lại từ 68% đến 72% độ bền kéo nhờ các bó sợi sisal đóng vai trò như lớp rào cản vật lý hấp thụ và tán xạ bức xạ tử ngoại, bảo vệ nền polyme bên trong.

Thảo luận kết quả

Các kết quả nghiên cứu có thể được trực quan hóa sinh động thông qua các đồ thị phân bố ứng suất - độ giãn dài, biểu đồ thanh so sánh tỷ lệ độ bền cơ lý còn lại và đường cong động học hút ẩm theo thời gian. Sự vượt trội về tính năng của hệ vật liệu được giải thích trực tiếp qua ảnh chụp hiển vi điện tử quét SEM. Ở các mẫu không sử dụng PP-g-MA, bề mặt phá hủy xuất hiện nhiều lỗ rỗng do sợi bị tuột hoàn toàn khỏi nền nhựa (fiber pull-out) vì thiếu liên kết hóa học. Ngược lại, ảnh SEM của mẫu có 7,0% PP-g-MA cho thấy lớp nhựa nền bám phủ chặt chẽ lên thân sợi sisal, chứng minh liên kết este hóa bền vững đã ngăn chặn sự xâm nhập của các phân tử nước và hóa chất vào mao quản sợi.

So sánh với các công bố quốc tế về composite sợi đay, sợi lanh hoặc sợi dừa gia cường nhựa polyolefin, hệ composite sợi dứa dại Việt Nam đạt các chỉ số cơ lý tương đương và có ưu thế nổi bật về độ bền uốn trong môi trường mặn. Điều này khẳng định tiềm năng ứng dụng vật liệu trong các điều kiện khí hậu nhiệt đới gió mùa ẩm ướt.

Đề xuất và khuyến nghị

Nhằm chuyển giao kết quả nghiên cứu vào thực tế sản xuất, luận văn đưa ra 4 khuyến nghị kỹ thuật cụ thể:

  1. Chuẩn hóa quy trình kiềm hóa xử lý sợi dứa dại nguyên liệu: Các cơ sở chế biến nguyên liệu cần áp dụng quy trình ngâm xử lý sợi sisal bằng dung dịch xút NaOH nồng độ 5% đến 10% ở nhiệt độ 80°C đến 100°C trong thời gian 30 đến 45 phút, rửa sạch đến pH trung tính và sấy khô đạt độ ẩm dưới 2%. Mục tiêu nâng cao độ thấm ướt bề mặt sợi lên trên 40% và loại bỏ tạp chất vô định hình, thực hiện hoàn thiện trong lộ trình 6 tháng.

  2. Tối ưu hóa thông số công nghệ ép đùn và ép phun công nghiệp: Các nhà máy sản xuất linh kiện nhựa cần thiết lập công thức phối trộn chuẩn gồm 35% sợi sisal (kích thước sàng lọc 0,125 đến 0,5 mm), 3,5% đến 5,0% chất tương hợp PP-g-MA và 60% đến 61,5% nhựa PP. Quá trình đùn hai trục vít cần kiểm soát vùng nhiệt độ ổn định từ 170°C đến 190°C để tránh cháy sợi và duy trì chỉ số chảy MFI thích hợp cho khuôn ép phun phức tạp, triển khai trong vòng 9 tháng.

  3. Tích hợp phụ gia kháng tia cực tím chuyên dụng cho sản phẩm ngoài trời: Các bộ phận R&D nên bổ sung thêm phụ gia ổn định quang nhóm amin cản trở không gian (HALS) với tỷ lệ từ 0,5% đến 1,0% khối lượng nhằm triệt tiêu các gốc tự do phát sinh khi tiếp xúc ánh nắng cường độ cao, giúp nâng cao tuổi thọ làm việc ngoài trời của composite lên trên 5 năm, hoàn thành thử nghiệm trong 12 tháng.

  4. Thiết lập hệ thống trạm quan trắc thử nghiệm lão hóa tự nhiên dài hạn: Các viện nghiên cứu và trường đại học cần phối hợp doanh nghiệp triển khai phơi mẫu thực tế tại các vùng duyên hải ven biển và môi trường đất ẩm trong 24 đến 36 tháng nhằm xây dựng bộ dữ liệu đối chiếu chính xác giữa mô phỏng gia tốc phòng thí nghiệm và tuổi thọ thực tế của sản phẩm.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả của luận văn là tài liệu tham khảo giá trị cho 4 nhóm đối tượng trọng tâm:

  1. Kỹ sư nghiên cứu và phát triển (R&D) ngành vật liệu composite: Cung cấp đầy đủ thông số kỹ thuật, tỷ lệ phối trộn tối ưu và phương pháp cải thiện liên diện pha để thiết kế các dòng sản phẩm mới như pallet hàng hóa, cốp pha xây dựng, vỏ hộp kỹ thuật và linh kiện ốp nội thất xe ô tô.

  2. Doanh nghiệp sản xuất nhựa kỹ thuật và sản phẩm tiêu dùng xanh: Hỗ trợ các nhà sản xuất làm chủ quy trình công nghệ gia công ép phun trên dây chuyền thiết bị sẵn có, giúp giảm từ 15% đến 25% chi phí nguyên liệu thô nhập khẩu và đạt chứng nhận tiêu chuẩn sản phẩm thân thiện môi trường.

  3. Giảng viên, nghiên cứu sinh và học viên cao học chuyên ngành Hóa học - Polyme: Làm tài liệu học thuật tiêu chuẩn phục vụ giảng dạy và nghiên cứu chuyên sâu về cơ chế tương hợp polyme, quy trình thử nghiệm độ bền hóa chất theo ASTM D543 và phương pháp phân tích cấu trúc vật liệu qua ảnh SEM/TEM.

  4. Các nhà hoạch định chính sách phát triển nông nghiệp và kinh tế tuần hoàn: Cung cấp căn cứ khoa học vững chắc để quy hoạch vùng trồng cây dứa dại trên đất cát khô cằn, tạo chuỗi giá trị chế biến sâu phế phụ phẩm nông nghiệp thành vật liệu kỹ thuật cao, thúc đẩy mô hình kinh tế xanh tại các địa phương.

Câu hỏi thường gặp

  1. Tại sao việc xử lý sợi sisal bằng dung dịch kiềm NaOH lại mang tính quyết định đến chất lượng vật liệu composite? Xử lý kiềm hóa bằng dung dịch NaOH giúp hòa tan và loại bỏ các thành phần yếu liên kết như pectin, hemicellulose, lignin và sáp tự nhiên bám trên bề mặt sợi dứa dại. Quá trình này làm sạch và tạo độ nhám tế vi cho bề mặt sợi, chuyển đổi cấu trúc tinh thể cellulose, đồng thời giải phóng nhiều nhóm hydroxyl hoạt tính, từ đó nâng cao khả năng thấm ướt và tăng cường lực liên kết cơ học với nền nhựa polypropylen.

  2. Phụ gia tương hợp PP-g-MA đóng vai trò gì trong việc cải thiện độ bền cơ học của composite PP và sợi dứa dại? Chất tương hợp PP-g-MA đóng vai trò cầu nối hóa học lưỡng tính giữa hai pha không tương thích. Nhóm chức anhydrit maleic phân cực trên mạch PP-g-MA tạo phản ứng este hóa với nhóm hydroxyl của sợi sisal, trong khi mạch polypropylen đan xen hòa tan vào nền nhựa PP nóng chảy. Liên kết bền vững này giúp độ bền kéo của composite tăng 18% và độ bền va đập tăng tới 55% so với nhựa PP ban đầu.

  3. Khả năng kháng môi trường hóa chất như axit, kiềm và nước muối của composite PP/sisal thể hiện ra sao? Composite duy trì cơ tính rất tốt nhờ lớp nền nhựa polypropylen kỵ nước bao bọc và bảo vệ cốt sợi bên trong. Sau 4 tuần ngâm trong dung dịch NaOH 10% và NaCl 10%, mẫu có bổ sung chất tương hợp PP-g-MA duy trì hơn 75% đến 80% độ bền uốn và hạn chế độ hút dung dịch dưới 3,2%, ngăn ngừa hiện tượng phân rã liên kết bề mặt.

  4. Vì sao composite sợi sisal lại có khả năng chống lão hóa tia UV tốt hơn nhựa PP nguyên sinh? Dưới bức xạ tia cực tím, nhựa PP nguyên sinh bị quang oxy hóa và đứt gãy mạch phân tử tạo vết nứt sâu, mất hơn 45% độ bền. Trong composite PP/sisal, các sợi dứa dại phân bố đồng đều hoạt động như những rào cản vật lý tự nhiên có khả năng hấp thụ và che chắn photon UV, bảo vệ các lớp nhựa nền bên dưới và giúp vật liệu duy trì khoảng 70% độ bền kéo sau 200 giờ thử nghiệm.

  5. Composite sợi dứa dại và nhựa PP có thể ứng dụng thay thế vật liệu composite sợi thủy tinh trong lĩnh vực nào? Vật liệu hoàn toàn đáp ứng tốt yêu cầu chịu tải bán cấu trúc trong sản xuất nội thất ô tô (tấm ốp cửa, tựa lưng ghế, nắp cốp), tấm ốp trần cách âm, pallet vận chuyển hàng hóa, thùng chứa hóa chất nồng độ thấp và vỏ thiết bị điện gia dụng nhờ ưu điểm tỷ trọng nhẹ hơn 40%, không gây mài mòn máy móc gia công và dễ tái chế.

Kết luận

  1. Hoàn thiện thành công quy trình công nghệ chế tạo vật liệu composite trên cơ sở nhựa nhiệt dẻo polypropylen gia cường sợi dứa dại Việt Nam bằng phương pháp đùn hai trục vít và ép phun áp lực cao.
  2. Xác định công thức phối trộn tối ưu với 35% sợi sisal kích thước dưới 0,5 mm và 3,5% phụ gia PP-g-MA, giúp nâng cao vượt trội các chỉ tiêu cơ lý với độ bền kéo tăng 18%, mô đun kéo tăng 37%, độ bền uốn tăng 32% và độ bền va đập tăng 55% so với nhựa PP nguyên sinh.
  3. Chứng minh khả năng làm việc bền bỉ của vật liệu trong các môi trường ăn mòn hóa chất (NaOH 10%, H2SO4 3%, NaCl 10%) và môi trường nước 90°C nhờ cơ chế liên kết este hóa bền vững tại vùng liên diện pha.
  4. Xác lập tính năng kháng bức xạ tử ngoại UV vượt bậc của composite sợi sisal so với nền nhựa tinh chất, khẳng định khả năng duy trì trên 68% độ bền cơ tính sau 200 giờ lão hóa quang học gia tốc.
  5. Tạo nền tảng công nghệ quan trọng để khai thác bền vững nguồn sợi tự nhiên nội địa, mở ra hướng đi khả thi trong sản xuất vật liệu composite kỹ thuật xanh và thân thiện với môi trường.

Công trình là đóng góp học thuật và công nghệ giá trị cho ngành vật liệu cao phân tử tại Việt Nam. Trong giai đoạn 6 đến 12 tháng tới, các doanh nghiệp và đơn vị nghiên cứu có thể tiếp tục mở rộng quy mô thử nghiệm công nghiệp và đăng ký bảo hộ giải pháp hữu ích. Hãy liên hệ ngay với các đơn vị chuyển giao công nghệ tại Trường Đại học Bách Khoa – ĐHQG TP.HCM để hợp tác phát triển sản phẩm thương mại hóa từ nguồn nguyên liệu sợi dứa dại bền vững.
