Tổng quan nghiên cứu

Vật liệu perovskite ABO3, được biết đến từ đầu thế kỷ 19, đã thu hút sự quan tâm mạnh mẽ trong những năm gần đây nhờ tính ổn định nhiệt cao và các hiệu ứng vật lý đặc biệt khi pha tạp nguyên tố. Các hợp chất này có thể hoạt động hiệu quả trong môi trường nhiệt độ cao, mở ra nhiều ứng dụng trong công nghiệp điện tử, làm lạnh không gây ô nhiễm, hóa dầu, pin nhiệt điện và máy phát điện. Đặc biệt, vật liệu orthoferrite LaFeO3 và các biến thể pha tạp như La1-xYxFeO3, La1-yNdyFeO3 được nghiên cứu sâu về tính chất điện và từ, với mục tiêu nâng cao hiệu suất xúc tác, phát hiện khí độc và ứng dụng trong pin nhiên liệu ôxit rắn.

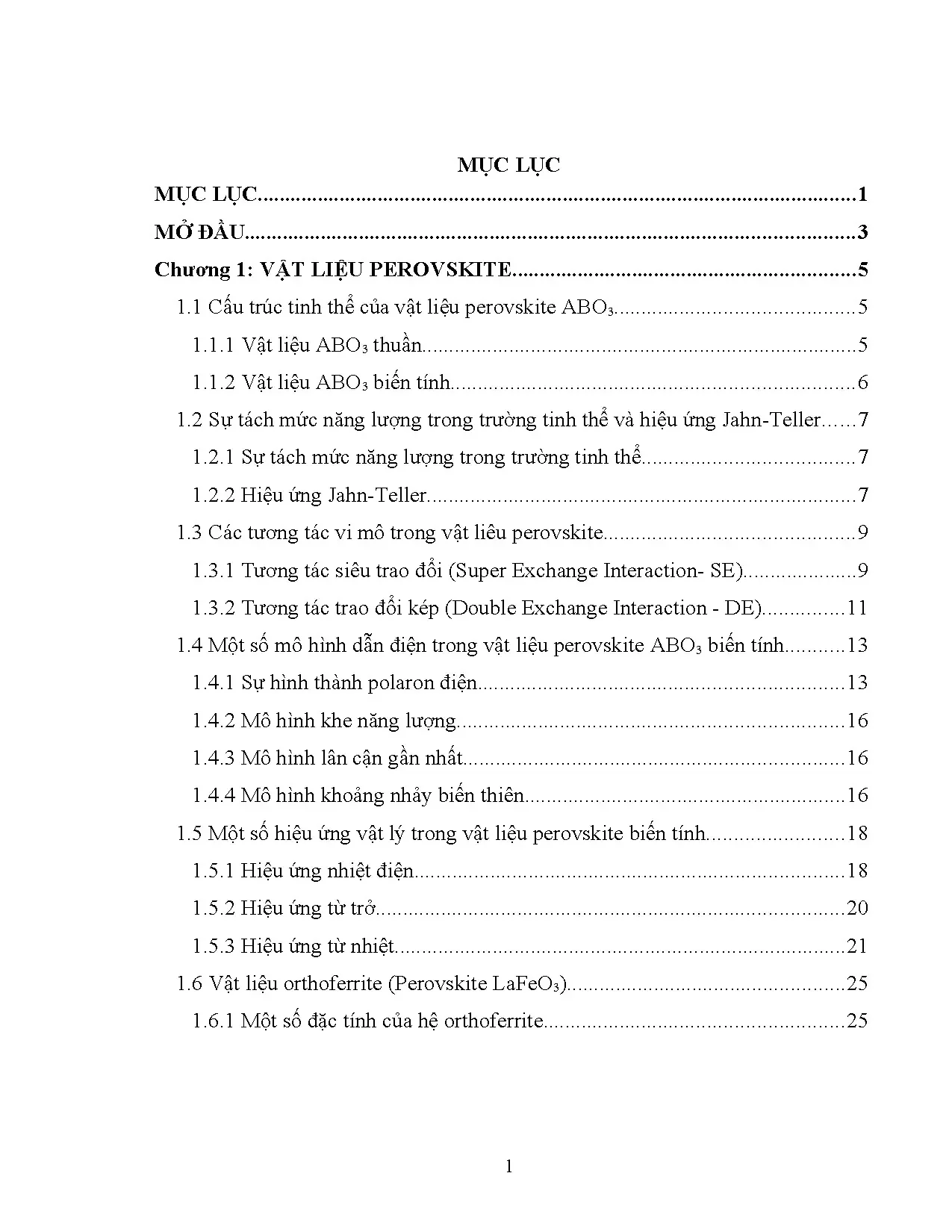

Luận văn tập trung nghiên cứu tính chất điện và từ của hệ vật liệu perovskite La1-xYxFeO3, đồng thời so sánh với hệ La1-yNdyFeO3 nhằm làm rõ ảnh hưởng của các ion đất hiếm khác nhau đến cấu trúc tinh thể, cấu trúc tế vi và tính chất vật lý. Phạm vi nghiên cứu bao gồm chế tạo mẫu bằng phương pháp gốm truyền thống, khảo sát cấu trúc tinh thể bằng nhiễu xạ tia X, cấu trúc tế vi bằng kính hiển vi điện tử quét (SEM), đo tính chất từ bằng thiết bị SQUID và đo tính chất điện trong khoảng nhiệt độ từ phòng đến 600K.

Nghiên cứu có ý nghĩa quan trọng trong việc phát triển vật liệu perovskite biến tính với các tính chất từ và điện điều chỉnh được, phục vụ cho các ứng dụng công nghiệp hiện đại như cảm biến khí, xúc tác và thiết bị làm lạnh từ tính. Các chỉ số như thừa số dung hạn t, hằng số mạng, điện trở suất và từ độ được sử dụng làm metrics đánh giá sự biến đổi tính chất vật liệu theo thành phần pha tạp và điều kiện nung thiêu kết.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên các lý thuyết và mô hình vật lý quan trọng để giải thích tính chất của vật liệu perovskite biến tính:

  • Cấu trúc tinh thể perovskite ABO3: Mạng tinh thể hình lập phương tâm khối với cation A ở các mặt và cation B ở tâm, bao quanh bởi các anion O2- tạo thành bát diện BO6. Sự méo mạng do thay thế ion A hoặc B gây ra biến đổi góc liên kết B-O-B và độ dài liên kết, ảnh hưởng đến tính chất điện và từ.

  • Hiệu ứng Jahn-Teller: Mô tả sự méo mạng của bát diện BO6 khi ion B có mức eg chứa số lẻ điện tử, dẫn đến sự tách mức năng lượng và biến đổi cấu trúc tinh thể, ảnh hưởng đến tính chất điện tử và từ tính.

  • Tương tác siêu trao đổi (Super Exchange - SE): Tương tác gián tiếp giữa các ion kim loại chuyển tiếp qua ion oxy, quyết định tính phản sắt từ hoặc sắt từ của vật liệu không pha tạp.

  • Tương tác trao đổi kép (Double Exchange - DE): Giải thích sự chuyển pha từ phản sắt từ sang sắt từ khi pha tạp ion có hóa trị khác, làm tăng tính dẫn điện và từ tính.

  • Mô hình dẫn điện: Bao gồm mô hình polaron điện, mô hình khe năng lượng, mô hình lân cận gần nhất và mô hình khoảng nhảy biến thiên, dùng để giải thích cơ chế dẫn điện trong vật liệu perovskite biến tính.

  • Hiệu ứng vật lý đặc trưng: Hiệu ứng nhiệt điện (Seebeck), từ trở khổng lồ (CMR), và hiệu ứng từ nhiệt (magnetocaloric effect) được xem xét để đánh giá tiềm năng ứng dụng của vật liệu.

Phương pháp nghiên cứu

  • Chế tạo mẫu: Sử dụng phương pháp gốm (phản ứng pha rắn) để chế tạo mẫu khối La1-xYxFeO3 và La1-yNdyFeO3 với các thành phần pha tạp khác nhau (x, y từ 0 đến 1). Quy trình gồm chuẩn bị nguyên liệu, nghiền trộn, ép nung sơ bộ ở 1000°C trong 10 giờ, nghiền lần hai, trộn với chất kết dính PVA, ép thành khối và nung thiêu kết ở 1230°C và 1250°C trong 10 giờ.

  • Khảo sát cấu trúc tinh thể: Phân tích nhiễu xạ tia X (XRD) với bước sóng Cu-Kα (1.54056 Å) để xác định cấu trúc orthorhombic và đo các hằng số mạng a, b, c, thể tích ô cơ sở V, thừa số dung hạn t.

  • Khảo sát cấu trúc tế vi: Quan sát bề mặt mẫu bằng kính hiển vi điện tử quét (SEM) để đánh giá kích thước hạt và sự đồng đều, ảnh hưởng của nhiệt độ nung thiêu kết đến kích thước hạt.

  • Khảo sát tính chất từ: Đo từ độ M(H) và đường cong từ trễ bằng thiết bị SQUID trong từ trường đến 5 Tesla, ở nhiệt độ từ 5K đến 300K, phân tích sự đạt bão hòa từ và dị hướng từ.

  • Khảo sát tính chất điện: Đo điện trở suất theo nhiệt độ từ phòng đến 600K bằng thiết bị Keiley-197A, phân tích hiện tượng chuyển pha kim loại - bán dẫn và áp dụng các mô hình dẫn điện để giải thích cơ chế dẫn điện.

  • Cỡ mẫu và chọn mẫu: Mẫu được chế tạo đồng nhất với kích thước hạt micromet, lựa chọn các thành phần pha tạp đại diện để so sánh ảnh hưởng của ion Y và Nd.

  • Timeline nghiên cứu: Quá trình chế tạo và khảo sát kéo dài trong khoảng thời gian thực nghiệm tại các phòng thí nghiệm trong nước và hợp tác quốc tế, đảm bảo độ tin cậy và chính xác của dữ liệu.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Cấu trúc tinh thể và méo mạng: Tất cả mẫu La1-xYxFeO3 và La1-yNdyFeO3 đều có cấu trúc orthorhombic. Thể tích ô cơ sở và thừa số dung hạn t giảm khi tăng nồng độ Y hoặc Nd do bán kính ion Y3+ (0.097 Å) và Nd3+ (0.109 Å) nhỏ hơn La3+ (0.113 Å). Sự méo mạng mạnh hơn khi pha tạp Y so với Nd, ảnh hưởng trực tiếp đến tính chất điện và từ.

  2. Cấu trúc tế vi: SEM cho thấy kích thước hạt đồng đều, tăng nhiệt độ nung thiêu kết từ 1230°C lên 1250°C làm tăng kích thước hạt, ảnh hưởng đến mật độ và tính chất vật liệu.

  3. Tính chất từ: Các mẫu LaFeO3 nguyên bản có tính phản sắt từ nhưng mẫu chế tạo thể hiện tính sắt từ yếu do tồn tại trạng thái hỗn hợp Fe3+ - Fe2+ và trật tự phản sắt từ nghiêng (canted-antiferromagnetic). Mẫu pha tạp Y có dị hướng từ thấp hơn, dễ từ hóa hơn so với mẫu pha tạp Nd. Đường cong M(H) cho thấy mẫu La1-xYxFeO3 đạt gần bão hòa từ với độ vuông góc cao, trong khi La1-yNdyFeO3 có đường từ trễ ít dựng đứng hơn.

  4. Tính chất điện: Điện trở suất của cả hai hệ mẫu rất cao (10^6 - 10^8 Ω.cm), đặc trưng điện môi nhưng quan sát được hiện tượng chuyển pha kim loại - bán dẫn trong khoảng 300K-600K. Từ nhiệt độ phòng đến khoảng 450K, điện trở suất tăng theo nhiệt độ (tính kim loại), từ 450K đến 600K giảm theo nhiệt độ (tính bán dẫn). Mô hình lân cận gần nhất và mô hình khoảng nhảy biến thiên phù hợp để giải thích cơ chế dẫn điện trong khoảng nhiệt độ này.

Thảo luận kết quả

Sự méo mạng tinh thể do pha tạp ion Y hoặc Nd làm biến đổi trường tinh thể xung quanh ion Fe3+ trong bát diện FeO6, ảnh hưởng đến sự phân bố điện tử và tương tác trao đổi giữa các ion Fe, từ đó điều chỉnh tính chất từ và điện. Sự tồn tại trạng thái hỗn hợp Fe3+ - Fe2+ do thiếu hụt oxy trong quá trình nung thiêu kết tạo ra tính sắt từ yếu và ảnh hưởng đến dẫn điện qua cơ chế trao đổi điện tử gián tiếp.

Đường cong từ trễ và điểm từ trường tới hạn Hcritical trong mẫu La1-xYxFeO3 cho thấy có thể tồn tại hiện tượng chuyển pha từ hoặc tái định hướng spin, cần nghiên cứu sâu hơn. Kích thước hạt tăng khi nung thiêu kết cao hơn làm giảm số lượng biên hạt, ảnh hưởng đến tính chất điện và từ do thay đổi mật độ khuyết tật và vùng phân tán điện tử.

Hiện tượng chuyển pha kim loại - bán dẫn với điện trở suất cao là điểm bất thường so với các perovskite biến tính khác, có thể do sự kết hợp phức tạp giữa méo mạng, trạng thái hỗn hợp hóa trị và sự phân bố polaron nhỏ trong mạng tinh thể. Các mô hình dẫn điện được áp dụng phù hợp với dữ liệu thực nghiệm, cho thấy sự nhảy của polaron và khoảng nhảy biến thiên đóng vai trò quan trọng trong cơ chế dẫn điện.

Kết quả phù hợp với các nghiên cứu trước đây về vật liệu perovskite biến tính, đồng thời mở rộng hiểu biết về ảnh hưởng của ion đất hiếm khác nhau đến tính chất vật liệu, góp phần phát triển vật liệu cho các ứng dụng xúc tác, cảm biến và thiết bị điện tử.

Đề xuất và khuyến nghị

  1. Tối ưu quy trình nung thiêu kết: Điều chỉnh nhiệt độ và thời gian nung thiêu kết để kiểm soát kích thước hạt và mật độ khuyết tật, nhằm cải thiện tính chất điện và từ, đặc biệt giảm điện trở suất và tăng tính sắt từ. Thời gian thực hiện trong 6-12 tháng, do phòng thí nghiệm vật liệu đảm nhận.

  2. Nghiên cứu sâu về hiện tượng chuyển pha từ: Sử dụng kỹ thuật từ học nâng cao như neutron diffraction hoặc Mössbauer spectroscopy để xác định cấu trúc spin và cơ chế chuyển pha từ trường tới hạn Hcritical. Thời gian 12 tháng, phối hợp với các viện nghiên cứu quốc tế.

  3. Pha tạp thêm các ion khác: Thử nghiệm pha tạp các ion kim loại chuyển tiếp khác như Co, Ni để điều chỉnh trạng thái hóa trị và tăng tính dẫn điện, giảm điện trở suất, nâng cao hiệu suất xúc tác và cảm biến khí. Thời gian 1-2 năm, do nhóm nghiên cứu vật liệu thực hiện.

  4. Phát triển ứng dụng sensor khí và xúc tác: Thiết kế và thử nghiệm cảm biến khí dựa trên vật liệu La1-xYxFeO3 biến tính, tập trung vào phát hiện khí độc CO, NO2 ở nồng độ thấp dưới 10 ppm. Đồng thời nghiên cứu hiệu suất xúc tác trong phản ứng ôxy hóa từng phần metan tạo H2. Thời gian 1-2 năm, phối hợp với các phòng thí nghiệm ứng dụng.

  5. Mở rộng nghiên cứu tính chất nhiệt điện và từ nhiệt: Khảo sát hệ số Seebeck và hiệu ứng từ nhiệt trong các mẫu biến tính để đánh giá tiềm năng làm vật liệu làm lạnh từ tính và pin nhiệt điện. Thời gian 1 năm, do nhóm nghiên cứu vật lý vật liệu đảm nhận.

Đối tượng nên tham khảo luận văn

  1. Nhà nghiên cứu vật liệu và vật lý chất rắn: Được cung cấp dữ liệu chi tiết về cấu trúc tinh thể, tương tác vi mô và tính chất điện từ của vật liệu perovskite biến tính, hỗ trợ phát triển các mô hình lý thuyết và thực nghiệm.

  2. Kỹ sư phát triển cảm biến khí và thiết bị xúc tác: Tham khảo các kết quả về tính nhạy khí, hoạt tính xúc tác và ảnh hưởng của pha tạp ion đất hiếm để thiết kế vật liệu cảm biến và xúc tác hiệu quả, đặc biệt trong phát hiện khí độc và xử lý môi trường.

  3. Chuyên gia công nghệ pin nhiên liệu và thiết bị làm lạnh từ tính: Sử dụng thông tin về tính chất điện, từ và hiệu ứng nhiệt điện để phát triển vật liệu catốt pin nhiên liệu ôxit rắn và vật liệu làm lạnh từ tính có hiệu suất cao, bền nhiệt.

  4. Sinh viên và học giả ngành khoa học vật liệu, vật lý và hóa học: Là tài liệu tham khảo học thuật sâu sắc về vật liệu perovskite, phương pháp chế tạo và khảo sát tính chất, giúp nâng cao kiến thức và kỹ năng nghiên cứu.

Câu hỏi thường gặp

  1. Vật liệu perovskite La1-xYxFeO3 có ứng dụng chính là gì?
    Vật liệu này được ứng dụng chủ yếu trong xúc tác hóa học, cảm biến khí độc và pin nhiên liệu ôxit rắn nhờ tính ổn định nhiệt cao, hiệu ứng nhiệt điện và từ tính điều chỉnh được. Ví dụ, LaFeO3 có thể phát hiện khí CO, NO ở nồng độ thấp dưới 10 ppm.

  2. Phương pháp gốm có ưu điểm và hạn chế gì trong chế tạo mẫu?
    Phương pháp gốm dễ thực hiện, phù hợp với điều kiện phòng thí nghiệm trong nước và tạo mẫu khối có mật độ cao. Tuy nhiên, nhược điểm là khó đạt độ đồng nhất cao và kích thước hạt lớn cỡ micromet, ảnh hưởng đến tính chất vật liệu.

  3. Hiệu ứng Jahn-Teller ảnh hưởng thế nào đến tính chất vật liệu?
    Hiệu ứng Jahn-Teller gây méo mạng tinh thể khi ion B có mức eg chứa số lẻ điện tử, làm biến đổi độ dài liên kết và góc liên kết trong bát diện BO6, từ đó ảnh hưởng đến tính chất điện tử và từ tính của vật liệu.

  4. Tại sao mẫu LaFeO3 chế tạo lại có tính sắt từ yếu?
    Do quá trình nung thiêu kết tạo ra trạng thái hỗn hợp Fe3+ - Fe2+ do thiếu hụt oxy, cùng với trật tự phản sắt từ nghiêng (canted-antiferromagnetic), dẫn đến sự xuất hiện tính sắt từ yếu trong mẫu.

  5. Cơ chế dẫn điện trong vật liệu perovskite biến tính được giải thích như thế nào?
    Cơ chế dẫn điện chủ yếu dựa trên sự nhảy của polaron nhỏ và khoảng nhảy biến thiên giữa các trạng thái định xứ, được mô hình hóa bằng các phương trình Arrhenius và mô hình khoảng nhảy biến thiên của Mott, phù hợp với dữ liệu điện trở suất theo nhiệt độ.

Kết luận

  • Vật liệu perovskite La1-xYxFeO3 và La1-yNdyFeO3 có cấu trúc orthorhombic, méo mạng tăng theo nồng độ pha tạp ion Y và Nd, ảnh hưởng đến tính chất điện và từ.
  • Mẫu chế tạo thể hiện tính sắt từ yếu do trạng thái hỗn hợp Fe3+ - Fe2+ và trật tự phản sắt từ nghiêng, với dị hướng từ khác biệt giữa hai hệ mẫu.
  • Hiện tượng chuyển pha kim loại - bán dẫn được quan sát trong khoảng 300K-600K, với cơ chế dẫn điện phù hợp mô hình polaron và khoảng nhảy biến thiên.
  • Kích thước hạt và điều kiện nung thiêu kết ảnh hưởng rõ rệt đến cấu trúc tế vi và tính chất vật liệu.
  • Nghiên cứu mở ra hướng phát triển vật liệu perovskite biến tính cho ứng dụng xúc tác, cảm biến khí và thiết bị điện tử, đề xuất các giải pháp tối ưu quy trình chế tạo và nghiên cứu sâu hơn về hiện tượng chuyển pha từ.

Next steps: Tiếp tục tối ưu quy trình nung thiêu kết, mở rộng pha tạp ion, nghiên cứu hiện tượng chuyển pha từ và phát triển ứng dụng sensor khí.

Call-to-action: Các nhà nghiên cứu và kỹ sư trong lĩnh vực vật liệu perovskite được khuyến khích áp dụng kết quả này để phát triển vật liệu mới với tính chất điều chỉnh được, phục vụ công nghiệp và môi trường.
