Bối cảnh và vấn đề nghiên cứu

Trong xu thế phát triển của khoa học và công nghệ hiện đại, ngành công nghiệp vật liệu polymer và chất dẻo đóng vai trò then chốt trong nhiều lĩnh vực công nghiệp trọng điểm như điện tử, viễn thông, sản xuất ô tô, hàng không vũ trụ, y sinh, xây dựng và giao thông vận tải. Cùng với sự mở rộng của các ứng dụng vật liệu polymer, nhu cầu liên kết các chi tiết polymer với nhau hoặc với các nền vật liệu dị thể (kim loại, gốm, gỗ, da, vải) ngày càng gia tăng. Phương pháp ghép nối bằng chất kết dính (keo dán) thể hiện nhiều ưu điểm vượt trội so với các phương pháp cơ học truyền thống như hàn, bắt bu-lông, đinh tán hay ép cơ học:

  • Phân bố ứng suất cơ học đồng đều trên toàn bộ diện tích tiếp xúc, hạn chế hiện tượng tập trung ứng suất gây phá hủy cục bộ.
  • Không làm thay đổi cấu trúc vi mô, hình thái bề mặt và tính chất cơ học của vật liệu nền do nhiệt độ cao (như trong kỹ thuật hàn nhiệt).
  • Giảm khối lượng tổng thể của kết cấu, đảm bảo tính thẩm mỹ, khả năng cách điện, cách nhiệt và hạn chế hiện tượng ăn mòn điện hóa giữa các vật liệu dị thể.

Tuy nhiên, rào cản kỹ thuật lớn nhất khi sử dụng vật liệu polymer (đặc biệt là các polyolefin nhiệt dẻo như polyethylene, polypropylene, fluoropolymer, cao su tổng hợp) là đặc tính năng lượng bề mặt thấp (Low Surface Energy - LSE). Năng lượng bề mặt thấp làm giảm khả năng thấm ướt của keo dán lỏng, cản trở sự hình thành liên kết phân tử và dẫn đến hiện tượng trượt, bong tróc hoặc phá hủy mối dán tại mặt phân cách. Phần lớn các sự cố phá hủy mối dán trong thực tế không bắt nguồn từ chất lượng của bản thân chất kết dính mà do việc lựa chọn hệ keo không tương thích hoặc quy trình xử lý tiền gia công bề mặt không phù hợp.

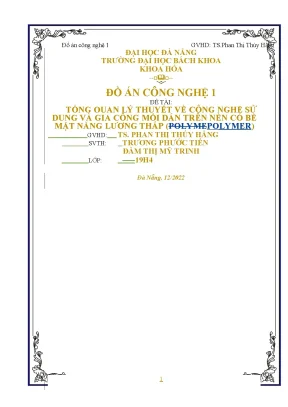

Đề tài "Tổng quan lý thuyết về công nghệ sử dụng và gia công mối dán trên nền có bề mặt năng lượng thấp (Polymer)" được thực hiện bởi sinh viên Trương Phước Tiến và Đàm Thị Mỹ Trinh (Lớp 19H4), dưới sự hướng dẫn của TS. Phan Thị Thúy Hằng tại Khoa Hóa, Trường Đại học Bách Khoa – Đại học Đà Nẵng (hoàn thành tháng 12/2022) dưới dạng Đồ án Công nghệ 1.

Mục tiêu và nhiệm vụ nghiên cứu của đề tài gồm:

  1. Hệ thống hóa các cơ sở lý thuyết về chất kết dính hữu cơ, phân loại keo và cơ chế kết dính trên bề mặt polymer.
  2. Khái quát đặc tính cấu trúc, cơ lý và hóa lý của các bề mặt nền polymer có năng lượng bề mặt thấp (nhựa nhiệt dẻo, nhựa nhiệt rắn, cao su elastomer).
  3. Đánh giá và phân loại các hệ keo dán tương thích cho từng loại nền vật liệu năng lượng thấp và nền hỗn hợp.
  4. Tổng quan các kỹ thuật phân tích, khảo sát bề mặt hiện đại và công nghệ biến tính, xử lý bề mặt trước khi dán.
  5. Phân tích công nghệ gia công, phối trộn, thiết bị phủ keo và quy trình thi công mối dán.
  6. Hệ thống hóa các phương pháp cơ học và tiêu chuẩn kiểm tra chất lượng bám dính của mối dán.

Cơ sở lý thuyết và phương pháp

Đề tài xây dựng trên nền tảng khoa học bề mặt, hóa lý polymer và cơ học phá hủy vật liệu kết dính. Các khung lý thuyết và mô hình tính toán được tác giả khai thác bao gồm:

  • Lý thuyết nhiệt động học bề mặt: Sức căng bề mặt, công kết dính ($W_a$), góc tiếp xúc quang học thông qua phương trình Young, phương trình Dupré và phương trình Young-Dupré: $$W_a = \gamma_L (1 + \cos\theta)$$
  • Các mô hình tính toán năng lượng tự do bề mặt:
    • Mô hình thành phần phân tán của Fowkes.
    • Mô hình trung bình hình học OWRK (Owens, Wendt, Rabel, Kaelble) tích hợp thành phần phân tán ($\gamma^d$) và phân cực ($\gamma^p$).
    • Mô hình trung bình điều hòa của Wu.
    • Mô hình tương tác axit – bazơ của van Oss, Chaudhury và Good (tách thành phần Lifshitz–van der Waals $\gamma^{LW}$ và tương tác cho–nhận điện tử $\gamma^+$, $\gamma^-$).
    • Phương trình trạng thái (Equation of State - EQS) của Kwok và Neumann.
  • Các cơ chế kết dính liên quan: Cơ chế khóa liên động cơ học (mechanical interlocking), liên kết phân tử (molecular bonding: lực van der Waals, liên kết hydro, tương tác hóa học tạo liên kết cộng hóa trị), cơ chế tĩnh điện, cơ chế lưu biến – khuếch tán mạch polymer qua nhiệt độ thủy tinh hóa ($T_g$), và lý thuyết về lớp ranh giới yếu (Weak Boundary Layer - WBL).

Phương pháp nghiên cứu: Đề tài sử dụng phương pháp tổng quan tài liệu học thuật (literature review), thu thập, phân tích, đối chiếu và tổng hợp các nguồn dữ liệu khoa học từ sách chuyên khảo, bài báo trên các tạp chí quốc tế chuyên ngành (như Progress in Polymer Science) và tài liệu kỹ thuật trong và ngoài nước về công nghệ dán dính và xử lý bề mặt polymer.


Nội dung chính theo từng chương

Chương 1: Tổng quan sơ lược về chất kết dính

Chương này trình bày lịch sử phát triển, bản chất hóa lý và các cơ chế bám dính của chất kết dính.

  • Lịch sử và phân loại: Keo dán phát triển từ nguyên liệu tự nhiên (lòng trắng trứng, máu, mủ cây, keo cá năm 1750) đến sự ra đời của hóa học polymer vào cuối thế kỷ 19 với các hệ keo tổng hợp chịu nhiệt độ, độ ẩm và hóa chất cao. Keo được phân loại theo trạng thái hóa lý (tan trong nước, dung môi hữu cơ, latex phân tán trong nước, hạt nóng chảy, màng dính) và theo bản chất hóa học (keo thiên nhiên, keo tổng hợp vô cơ, keo tổng hợp hữu cơ nhiệt dẻo, nhiệt rắn và elastomer).
  • Kết dính nội và kết dính ngoại: Độ bền mối dán được quyết định bởi hai yếu tố: kết dính nội (cohesion - lực liên kết giữa các phân tử bên trong chất keo) và kết dính ngoại (adhesion - lực tương tác giữa keo và bề mặt chất nền). Độ phân cực và khối lượng phân tử mạch polymer ảnh hưởng trực tiếp đến sự cân bằng giữa độ bám dính ngoại và độ bền nội.
  • Các cơ chế kết dính chính:
    • Liên kết cơ học: Keo lấp đầy các vi lỗ rỗng, khe nứt và chỗ gồ ghề trên bề mặt nền tạo ngàm cơ học sau khi đóng rắn. Mặc dù mài nhám làm tăng diện tích tiếp xúc, độ bền thực tế cần sự kết hợp của tương tác phân tử.
    • Liên kết phân tử: Tương tác van der Waals, lưỡng cực – lưỡng cực, liên kết hydro và liên kết hóa học trực tiếp tại bề mặt phân cách. Mức độ liên kết hóa học quá cao có thể gây tập trung ứng suất cơ học cục bộ làm giảm độ bền mối nối.
    • Cơ chế nhiệt động học: Phân tích sự cân bằng năng lượng bề mặt và các biểu diễn toán học tính toán công bám dính:
Lý thuyết / Mô hình Tác giả Đặc trưng toán học / Cơ chế tương tác
Phương trình Young-Dupré Young (1855), Dupré (1869) $W_a = \gamma_L (1 + \cos\theta)$; tính công dính qua góc tiếp xúc $\theta$
Mô hình phân tán Fowkes (1962) $\gamma_L(1 + \cos\theta) = 2\sqrt{\gamma_S^d \gamma_L^d}$; chỉ xét lực phân tán London
Mô hình trung bình hình học (OWRK) Owens, Wendt, Rabel, Kaelble Kết hợp thành phần phân tán ($\gamma^d$) và phân cực ($\gamma^p$) qua trung bình hình học
Mô hình trung bình điều hòa Wu Kết hợp thành phần phân tán và phân cực bằng hàm điều hòa
Mô hình Axit – Bazơ van Oss, Chaudhury, Good Tách thành phần Lifshitz–van der Waals ($\gamma^{LW}$) và tương tác axit-bazơ ($\gamma^{AB} = 2\sqrt{\gamma^+ \gamma^-}$)
Phương trình trạng thái (EQS) Kwok, Neumann Sử dụng hàm số mũ để tính năng lượng tự do bề mặt qua một chất lỏng thử nghiệm
  • Cơ chế khác: Lý thuyết tĩnh điện (chênh lệch cấu trúc vùng năng lượng), cơ chế lưu biến (sự linh động và khuếch tán chuỗi polymer trên nhiệt độ $T_g$) và lý thuyết loại bỏ lớp ranh giới yếu (LMWOM).

Chương 2: Khái quát về bề mặt năng lượng thấp

Chương 2 phân tích định lượng khái niệm năng lượng bề mặt và đặc tính của các nhóm vật liệu polymer phổ biến có năng lượng bề mặt thấp.

  • Khái niệm: Bề mặt năng lượng thấp có lực hấp dẫn liên phân tử yếu, dẫn đến góc tiếp xúc của chất lỏng lớn ($\theta > 90^\circ$), keo dán khó trải rộng và thấm ướt.
  • Nhóm nhựa nhiệt dẻo:
    • Polystyren (PS): Nhựa cứng, trong suốt, không màu, gia công ép phun ở 180–200°C; khó dán do chuỗi hydrocacbon thơm không phân cực.
    • Polyethylene terephthalate (PET): Chịu nhiệt tới 200°C, chống thấm khí $O_2$ và $CO_2$ tốt, độ bền xé cao, bề mặt nhẵn bóng nhưng khó làm sạch sâu.
    • Polyethylene mật độ thấp (LDPE): Khối lượng riêng 917–930 kg/m³, mạch phân nhánh nhiều, mềm dẻo, chịu nhiệt 80–90°C, không phản ứng ở nhiệt độ phòng trừ chất oxy hóa mạnh.
    • Poly Vinyl Chloride (PVC): Cách điện tốt, chứa chất hóa dẻo; sự phân tách HCl trong quá trình gia công ảnh hưởng đến khả năng liên kết bề mặt.
    • Polypropylene (PP): Độ bền cơ học cao, kỵ nước, trơ hóa học, năng lượng bề mặt thấp gây khó khăn lớn cho việc phủ keo và in ấn.
  • Nhóm nhựa nhiệt rắn:
    • Epoxy: Chứa nhóm epoxy và hydroxyl phân cực, có thể tạo liên kết cộng hóa trị hoặc liên kết hydro với keo phenol-formaldehyde.
    • Polyurethane (PU): Dải độ cứng rộng, kháng dầu, chống mài mòn và chịu va đập cao, mô đun đàn hồi vượt trội.
  • Nhóm cao su (Elastomer):
    • Cao su EPDM/EPM: Đồng trùng hợp ethylene-propylene, trơ hóa học, kháng ozone, chịu thời tiết và cách điện tốt, khả năng độn cao (>200%).
    • Cao su Nitrile (NBR): Đồng trùng hợp acrylonitrile và butadien, kháng dầu mỡ và dung môi hữu cơ cao, độ mềm dẻo phụ thuộc hàm lượng acrylonitrile.

Chương 3: Các loại keo dán trên một số loại bề mặt năng lượng thấp

Chương này phân loại chi tiết các dòng keo dán ứng dụng cho nền nhựa và cao su:

  • Keo dán nhựa:
    • Keo dán thuần túy và keo hỗn hợp: Dán nhựa cùng loại hoặc dán nhựa với kim loại, gỗ, gốm.
    • Keo dán mục đích chung: Keo xenlulo nitrat (cháy được, đóng rắn nhiệt độ phòng); keo epoxy (đóng rắn linh hoạt từ nhiệt độ phòng, 85°C, 121°C đến 260°C dùng cho kết cấu chịu lực); keo gốc cao su (chịu dầu, nước, dung môi thơm); keo vinyl (chứa 22–26% polyvinyl ancol – axetat hòa tan trong toluen, chịu va đập tốt).
  • Keo dán cao su:
    • Keo dán cao su thuần túy: Keo cao su tự nhiên (loại lưu hóa nhiệt ở 127–138°C trong 45 phút cho săm lốp máy bay/ô tô; loại đóng rắn nguội đạt độ bền bóc tối thiểu 893 g/cm chiều rộng); keo cao su butyl (độ thấm khí thấp); keo cao su nitrile (hệ một thành phần đóng rắn tiếp xúc, duy trì 60% độ bám dính sau một tuần ngâm trong dung môi thơm); keo silicon (hệ 1 hoặc 2 thành phần chịu dải nhiệt độ rộng); keo cho cao su dị thể (SBR, neoprene).
    • Keo dán cao su hỗn hợp: Cao su/giấy (khô trong 5 phút, đóng rắn hoàn toàn sau 16 giờ); cao su/kim loại (dán neoprene, SBR, nitrile với thép, bền nước muối; dán cao su silicon với nhôm); cao su/vải (dùng cho thuyền phao cứu hộ, khí cầu).
    • Keo dán cao su mục đích chung: Phân chia theo đặc tính mối dán: liên kết mềm dẻo (keo gốc cao su, nitrile, neoprene) và liên kết cứng (keo epoxy, cyanoacrylate đóng rắn nhanh ở nhiệt độ phòng).

Chương 4: Công nghệ xử lý bề mặt mối dán

Để tạo mối dán bền vững trên bề mặt năng lượng thấp, tác giả chỉ ra ba yêu cầu kỹ thuật:

  1. Loại bỏ lớp ranh giới yếu có trọng lượng phân tử thấp (LMWOM) và biến đổi hóa học bề mặt.
  2. Tăng năng lượng tự do bề mặt của chất nền cao hơn sức căng bề mặt của keo dán.
  3. Cải thiện độ nhám và hình thái bề mặt để tăng khả năng lồng ghép cơ học.
  • Kỹ thuật khảo sát và phân tích bề mặt:

    • ToF-SIMS (Khối phổ ion thứ cấp theo thời gian bay): Bắn phá chùm ion sơ cấp (Ga, Bi, $C_{60}$) trong chân không siêu cao, ghi nhận phổ khối ion thứ cấp với độ nhạy đơn lớp phân tử.
    • XPS (Quang phổ quang điện tử tia X): Chiếu xạ tia X (100–2500 eV), phân tích động năng và năng lượng liên kết quang điện tử ở độ sâu 5–10 nm để xác định thành phần nguyên tố (trừ H và He) và trạng thái liên kết hóa học.
    • AFM (Kính hiển vi lực nguyên tử): Quét đầu dò nano đo lực tương tác nguyên tử, xây dựng bản đồ địa hình bề mặt với độ phân giải ngang 0,01 nm, định lượng độ nhám bề mặt.
    • SEM (Kính hiển vi điện tử quét): Sử dụng chùm điện tử thứ cấp ghi hình ảnh vi cấu trúc hình thái bề mặt ở thang nanomet.
    • OCA (Phân tích góc tiếp xúc quang học): Đo góc tiếp xúc của giọt chất lỏng chuẩn để tính toán gián tiếp năng lượng tự do bề mặt và khả năng thấm ướt.
    • ATR-IR (Quang phổ hồng ngoại tổng phản xạ suy giảm): Phân tích các nhóm chức hóa học bề mặt (carbonyl, carboxyl, hydroxyl, amin) sau biến tính.
  • Các phương pháp xử lý bề mặt polymer:

    • Xử lý phóng điện hào quang (Corona Discharge Treatment - CDT): Bản chất là plasma áp suất khí quyển không cân bằng. Dưới điện áp và tần số cao, không khí bị ion hóa tạo các tia phóng điện. Theo cơ chế Owens trên polyethylene, tác dụng của tia UV và oxy chèn vào mạch chính tạo hydroperoxit, bẻ gãy mạch tạo gốc alkoxit và đồng phân xeto-enol, làm tăng mạnh khả năng hình thành liên kết hydro và tương tác tự kết dính.
    • Xử lý bằng ngọn lửa (Flame treatment): Oxy hóa nhanh bề mặt màng polymer bằng hỗn hợp khí cháy (như MAPP).
    • Xử lý bằng plasma: Sử dụng plasma lạnh khí trơ hoặc khí phản ứng ($O_2, N_2$) ở áp suất thấp hoặc áp suất khí quyển để tạo nhóm chức phân cực.
    • Xử lý hóa chất ướt và sơn lót (Primer): Sử dụng dung môi, chất oxy hóa hóa học hoặc quét lớp sơn lót hoạt hóa bề mặt (như Chlorinated Polyolefin - CPO, silane, DPTAA).

Chương 5: Công nghệ dán trên bề mặt năng lượng thấp

Chương này trình bày quy trình công nghệ và hệ thống thiết bị thi công mối dán:

  • Hệ keo một thành phần và nhiều thành phần: Phân tích quy trình định lượng, pha chế chất đóng rắn, chất tăng cường bám dính và dung môi.
  • Hệ thống thiết bị phủ keo và loại keo dư: Tổng hợp các cơ cấu phủ keo công nghiệp gồm:
    • Thiết bị phủ dạng dao (knife coater): Dao phủ trên giá đỡ, dao di động, dao ngược, dao khí (air knife).
    • Thiết bị trục lăn: Trục lăn tiếp xúc, thanh lăn chuyển động ngược (reverse roll), trục lăn khắc (gravure roll), thiết bị dạng đảo.
    • Thiết bị ép đùn (extrusion) và thiết bị trộn áp lực tiêu chuẩn.
  • Thiết bị phun keo: Hệ thống súng phun khí nén và súng phun mù không khí "phun chảy" áp lực cao để phủ đều lớp keo trên các chi tiết có biên dạng 3D phức tạp.

Chương 6: Các phương pháp kiểm tra chất lượng bám dính của mối dán

Chương 6 hệ thống hóa các phương pháp thử nghiệm cơ học tiêu chuẩn nhằm định lượng độ bền bám dính và đánh giá dạng phá hủy của mối dán (phá hủy kết dính ngoại tại mặt phân cách, phá hủy kết dính nội trong lớp keo, hoặc phá hủy vật liệu nền):

  1. Thử nghiệm bóc vỏ / tách lớp (Peel / Cleavage Test): Xác định lực kháng bóc vỏ tác dụng vuông góc hoặc theo góc $90^\circ / 180^\circ$ trên một đơn vị chiều rộng mẫu ($P, h, l$).
  2. Thử nghiệm cắt vòng kéo / cắt lớp lót (Lap Shear Test): Đo ứng suất trượt cắt cực đại của mối dán chồng dưới tác dụng của tải trọng kéo dọc trục.
  3. Thử nghiệm kéo nhổ (Pull-off Test): Đo lực kéo pháp tuyến vuông góc với bề mặt liên kết cho đến khi mối dán bị đứt gãy.
  4. Kiểm tra mô-men xoắn (Torsion Peel Test): Đánh giá độ bền kháng biến dạng xoắn của mối liên kết hình học tròn hoặc dạng ống.
  5. Thử nghiệm đo độ trầy xước / kiểm tra rạch (Scratch Test): Sử dụng đầu nhọn tác dụng tải trọng tăng dần để đánh giá độ bám dính của lớp màng/keo phủ trên nền.
  6. Thử nghiệm kéo mối dán đầu / đinh tán (Butt Joint Tensile Test): Đánh giá độ bền kéo dọc trục của hai đầu thanh vật liệu liên kết đối đầu.

Kết quả và đóng góp

  • Kết quả chính:
    • Hệ thống hóa 5 mô hình nhiệt động học chính (Young-Dupré, Fowkes, OWRK, Wu, van Oss-Chaudhury-Good Acid-Base, EQS) để mô tả mối quan hệ giữa góc tiếp xúc, sức căng bề mặt và công bám dính trên nền polymer.
    • Phân tích cơ chế biến tính bề mặt của phương pháp CDT theo mô hình Owens: sự chuyển hóa của chuỗi polyethylene dưới tác dụng của phóng điện hào quang tạo gốc tự do, hydroperoxit và nhóm xeto-enol làm tăng năng lượng bề mặt và mật độ liên kết hydro.
    • Tổng hợp thông số kỹ thuật của các hệ keo chuyên dụng: keo cao su tự nhiên lưu hóa nhiệt ở 127–138°C (thời gian 45 phút) cho lốp; keo đóng rắn nguội đạt độ bền bóc $\ge 893\text{ g/cm}$; keo cao su nitrile duy trì 60% độ bám dính sau 7 ngày ngâm dung môi thơm; keo vinyl chứa 22–26% polyvinyl ancol – axetat trong toluen.
    • Phân loại toàn diện 6 nhóm kỹ thuật khảo sát bề mặt hiện đại (ToF-SIMS, XPS, AFM, SEM, OCA, ATR-IR) và 6 phương pháp thử nghiệm cơ học phá hủy mối dán.
  • Đóng góp của đồ án: Cung cấp tài liệu tổng quan lý thuyết có hệ thống về cơ chế bám dính, kỹ thuật xử lý bề mặt polymer năng lượng thấp và quy trình công nghệ gia công – kiểm chuẩn mối dán, phục vụ cho công tác nghiên cứu và giảng dạy trong ngành kỹ thuật hóa học và vật liệu polymer.

Hạn chế và hướng nghiên cứu tiếp

  • Hạn chế: Đồ án dừng lại ở mức độ nghiên cứu tổng quan lý thuyết (Đồ án Công nghệ 1), các số liệu và biểu đồ được trích xuất từ tài liệu tham khảo khoa học quốc tế mà chưa có phần thực nghiệm đo đạc mẫu thực tế tại phòng thí nghiệm.
  • Hướng mở rộng:
    • Tiến hành các thực nghiệm xử lý bề mặt màng PP, PE, EPDM bằng phương pháp plasma khí quyển hoặc hóa chất ướt tại xưởng thí nghiệm.
    • Đo đạc thực tế góc tiếp xúc quang học (OCA), tính toán năng lượng bề mặt theo mô hình OWRK/Acid-Base và đánh giá độ bền kéo cắt vòng (Lap shear) theo các tiêu chuẩn ASTM tương ứng.

Giá trị tham khảo

Báo cáo đồ án là tài liệu tham khảo phù hợp cho:

  • Sinh viên, học viên chuyên ngành Kỹ thuật Hóa học, Công nghệ Vật liệu Polymer, Hóa Dầu và Vật liệu Composite tại các trường kỹ thuật.
  • Kỹ sư công nghệ làm việc tại các nhà máy sản xuất bao bì nhựa, chế biến cao su, lắp ráp linh kiện điện tử, phụ tùng ô tô và sản xuất keo dán công nghiệp.
  • Các phần đáng tham khảo sâu: Bảng đối chiếu các mô hình nhiệt động học bám dính (Chương 1), cơ chế oxy hóa bề mặt CDT (Chương 4), và quy trình phân loại keo dán cho từng loại nền cao su/nhựa (Chương 3).

Câu hỏi thường gặp

1. Tại sao vật liệu polymer có bề mặt năng lượng thấp lại khó dán dính bằng keo thông thường?

Vật liệu polymer năng lượng thấp (như PP, PE, PTFE) có cấu trúc phân tử mạch thẳng hoặc không phân cực, lực hấp dẫn liên phân tử yếu. Khi tiếp xúc với chất kết dính lỏng, keo không thể thấm ướt bề mặt (góc tiếp xúc $\theta$ lớn), không lấp đầy được các vi lỗ xốp để tạo ngàm cơ học và không tạo được các tương tác liên kết phân tử hoặc liên kết hóa học tại mặt phân cách.

2. Sự khác nhau giữa kết dính nội (cohesion) và kết dính ngoại (adhesion) là gì?

Kết dính nội (cohesion) là lực liên kết giữa các phân tử bên trong bản thân lớp keo dán, phản ánh độ bền cấu trúc của màng keo sau khi đóng rắn. Kết dính ngoại (adhesion) là lực liên kết hình thành giữa lớp keo và bề mặt chất nền. Độ bền tổng thể của mối dán đòi hỏi sự tương thích và cân bằng tối ưu giữa cả hai lực này.

3. Phương pháp xử lý điện hóa (Corona Discharge Treatment - CDT) làm tăng khả năng bám dính của polyethylene như thế nào?

Theo cơ chế Owens trình bày trong đồ án, phóng điện hào quang ion hóa không khí tạo ozone, tia UV và các phần tử hoạt tính. Các tác nhân này chèn oxy vào chuỗi polyetylen tạo thành hydroperoxit, sau đó phân rã thành các gốc alkoxit và đồng phân xeto-enol. Các nhóm chức chứa oxy này làm tăng năng lượng bề mặt và tạo liên kết hydro bền vững với chất kết dính.

4. Các kỹ thuật phân tích nào được sử dụng để khảo sát thành phần hóa học và hình thái bề mặt polymer trước và sau khi xử lý?

Các kỹ thuật chính gồm: ToF-SIMS (khối phổ ion thứ cấp đơn lớp bề mặt), XPS (quang phổ quang điện tử tia X phân tích định tính/định lượng nguyên tố và trạng thái liên kết ở độ sâu 5–10 nm), ATR-IR (quang phổ hồng ngoại xác định nhóm chức), AFM và SEM (quan sát hình thái, đo độ nhám vi cấu trúc), cùng với OCA (phân tích góc tiếp xúc quang học để tính năng lượng tự do bề mặt).


Kết luận

Đồ án công nghệ của sinh viên Trương Phước Tiến và Đàm Thị Mỹ Trinh đã hệ thống hóa toàn diện cơ sở lý thuyết về bản chất hóa lý của chất kết dính, đặc tính của các bề mặt polymer năng lượng thấp và các mô hình nhiệt động học bám dính. Công trình đã làm rõ vai trò quyết định của các phương pháp xử lý bề mặt (như phóng điện hào quang, plasma, ngọn lửa, sơn lót) trong việc nâng cao năng lượng tự do bề mặt và tạo liên kết hóa học bền chắc. Bên cạnh đó, đề tài tổng hợp đầy đủ các hệ thống thiết bị phủ keo công nghiệp và các tiêu chuẩn thử nghiệm cơ học phá hủy, tạo cơ sở lý thuyết vững chắc cho các nghiên cứu thực nghiệm và ứng dụng gia công mối dán trong thực tế kỹ thuật.
