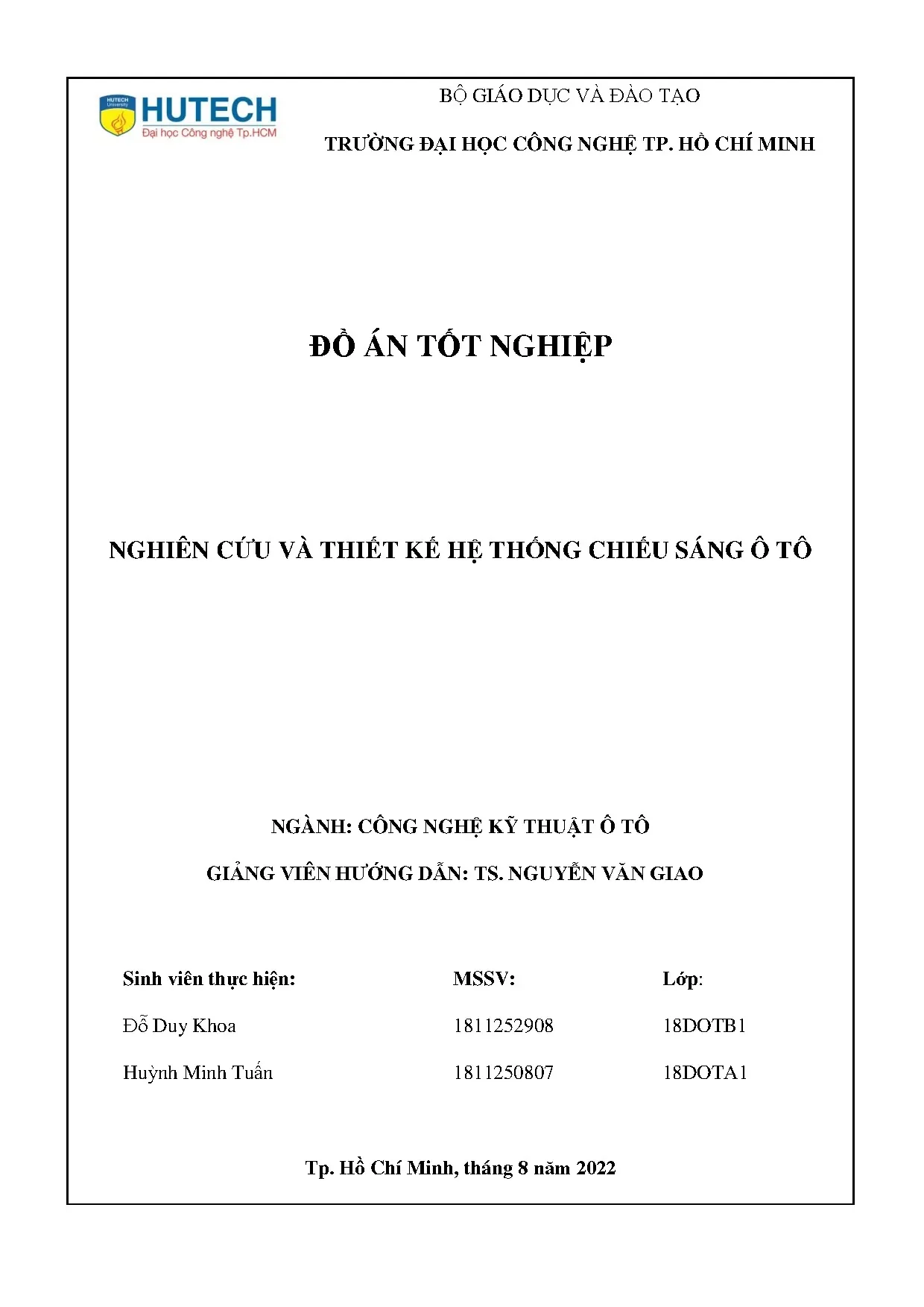

Đồ án: Nghiên cứu và thiết kế hệ thống chiếu sáng ô tô (HUTECH)

Tài liệu phân tích chi tiết hệ thống chiếu sáng ô tô từ cấu tạo, nguyên lý, thiết kế mạch điện đến các hư hỏng và cách sửa chữa hiệu quả.

• Tác giả: Đỗ Duy Khoa
• Người hướng dẫn: TS. Nguyễn Văn Giao
• Trường học: Đại học Công nghệ TP. Hồ Chí Minh
• Chuyên ngành: Công nghệ Kỹ thuật Ô tô
• Đề tài: Nghiên cứu và Thiết kế Hệ thống Chiếu sáng Ô tô
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2022
• Địa điểm: Tp. Hồ Chí Minh

Tóm tắt

I. Giới thiệu về Hệ thống Chiếu sáng Ô tô

Hệ thống chiếu sáng ô tô là một trong những thành phần quan trọng nhất đảm bảo an toàn khi lái xe. Nó bao gồm các loại đèn khác nhau như đèn pha, đèn xi nhan, đèn phanh và đèn cảnh báo. Mỗi loại đèn đều có chức năng riêng biệt để cải thiện khả năng nhìn thấy của tài xế và giúp những người khác phát hiện phương tiện trên đường. Thiết kế hệ thống chiếu sáng hiện đại kết hợp công nghệ LED, HID và các loại bóng đèn halogen tiên tiến để tối ưu hóa hiệu suất và tuổi thọ.

1.1. Tầm quan trọng của Chiếu sáng trong An toàn Giao thông

Chiếu sáng phù hợp giúp tài xế nhìn rõ đường đi, phát hiện chướng ngại vật sớm và giảm nguy hiểm tai nạn. Ngoài ra, các đèn báo hiệu giúp những phương tiện khác biết được ý định và vị trí của chiếc xe. Đèn chiếu sáng chất lượng cao cũng cải thiện tầm nhìn trong điều kiện thời tiết xấu như mưa, sương mù.

II. Cấu tạo Chi tiết của Hệ thống Chiếu sáng

Hệ thống chiếu sáng ô tô bao gồm nhiều thành phần khác nhau hoạt động theo nguyên lý điện học. Nguồn điện chính đến từ pin và máy phát điện, cung cấp năng lượng cho toàn bộ hệ thống. Các bóng đèn và LED được lắp đặt trong các vỏ bảo vệ chuyên dụng, trong khi công tắc điều khiển cho phép tài xế bật tắt và điều chỉnh cường độ sáng. Dây điện, cầu chì và bộ điều chỉnh độ sáng kết nối tất cả các thành phần này lại với nhau.

2.1. Bóng đèn và Nguồn phát sáng

Bóng đèn halogen là loại phổ biến nhất, hoạt động bằng cách làm nóng dây tóc trong môi trường khí halogen. Đèn LED (Light Emitting Diode) ngày càng được sử dụng vì tiết kiệm năng lượng và tuổi thọ lâu. Đèn HID (High Intensity Discharge) cung cấp ánh sáng rất sáng và được dùng trong các ô tô cao cấp. Mỗi loại bóng đèn có những ưu và nhược điểm riêng.

2.2. Hệ thống Điều khiển và Quản lý Năng lượng

Hệ thống điều khiển hiện đại sử dụng mô-đun điện tử và bộ xử lý thông minh để tối ưu hóa hiệu suất. Các cảm biến ánh sáng tự động điều chỉnh cường độ sáng của đèn pha dựa trên điều kiện chiếu sáng xung quanh. Bộ điều chỉnh độ sáng giúp tài xế nhìn thấy rõ ràng mà không làm chói mắt những phương tiện khác.

III. Các Loại Đèn và Chức năng Cụ thể

Mỗi loại đèn trong hệ thống chiếu sáng ô tô có vai trò cụ thể để đảm bảo an toàn toàn diện. Đèn pha (headlight) cung cấp ánh sáng chính để chiếu sáng đường phía trước. Đèn sương mù giúp nhìn thấy trong điều kiện tầm nhìn kém. Đèn xi nhan cảnh báo ý định rẽ hoặc chuyển hướng. Đèn phanh phát sáng khi tài xế phanh, cảnh báo những phương tiện phía sau. Đèn lùi cung cấp ánh sáng khi lùi xe, đèn chạy ban ngày (DRL) tăng khả năng nhìn thấy trong ngày.

3.1. Đèn Pha Ánh sáng Chính của Xe

Đèn pha là thành phần quan trọng nhất, cung cấp ánh sáng chính cho đường. Chúng có hai chế độ: ánh sáng cao (high beam) để chiếu xa và ánh sáng thấp (low beam) để tránh chói những phương tiện khác. Công nghệ hiện đại cho phép đèn pha tự động chuyển đổi giữa hai chế độ này.

3.2. Đèn Phụ trợ Xi nhan Phanh và Lùi

Đèn xi nhan phát sáng vàng/đỏ để báo hiệu ý định rẽ. Đèn phanh phát sáng đỏ mạnh khi phanh, cảnh báo những phương tiện phía sau. Đèn lùi màu trắng sáng lên khi lùi xe. Tất cả các đèn này hoạt động tự động dựa trên hành động của tài xế và là bắt buộc về mặt pháp lý.

IV. Công nghệ Hiện đại và Xu hướng Thiết kế Tương lai

Ngành ô tô đang phát triển nhanh chóng với các công nghệ chiếu sáng tiên tiến hơn. Đèn LED Matrix cho phép điều khiển từng pixel của ánh sáng, tối ưu hóa khả năng nhìn thấy mà không làm chói mắt người khác. Hệ thống đèn pha thích ứng (Adaptive Headlights) tự động điều chỉnh góc chiếu dựa trên tốc độ và hướng lái. Các công nghệ tích hợp AI giúp dự đoán các tình huống nguy hiểm và điều chỉnh chiếu sáng tương ứng. Tương lai của hệ thống chiếu sáng ô tô hướng tới sử dụng năng lượng tái tạo, thiết kế thông minh và tích hợp với các hệ thống tự lái.

4.1. Công nghệ LED Matrix và Điều khiển Thông minh

LED Matrix sử dụng hàng ngàn LED nhỏ để tạo ánh sáng có độ phân giải cao. Mỗi LED có thể được kiểm soát độc lập, cho phép tạo ra các mẫu ánh sáng phức tạp. Điều này cải thiện khả năng nhìn thấy đồng thời giảm chói mắt. Công nghệ này đang trở nên tiêu chuẩn trong các ô tô cao cấp.

4.2. Hệ thống Đèn Pha Thích ứng và Tích hợp AI

Đèn pha thích ứng tự động điều chỉnh ánh sáng dựa trên điều kiện giao thông và thời tiết. Hệ thống AI phân tích dữ liệu từ camera và cảm biến để dự đoán nhu cầu chiếu sáng. Điều này không chỉ tăng cường an toàn mà còn cải thiện trải nghiệm lái xe của tài xế bằng cách cung cấp ánh sáng tối ưu mọi lúc.

Trích đoạn nội dung tài liệu

Chương 1: GIỚI THIỆU ĐỀ TÀI Chương 2: CƠ SỞ LÝ THUYẾT CỦA HỆ THỐNG CHIẾU SÁNG 3 Chương 3: THIẾT KẾ VÀ THI CÔNG MÔ HÌNH Chương 4: CÁC HƯ HỎNG VÀ SỬA CHỮA Chương 5 : KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN ĐỀ TÀI 4 CHƯƠNG 2 CƠ SỞ LÝ THUYẾT CỦA HỆ THỐNG CHIẾU SÁNG 2.1 Nhiệm vụ và yêu cầu của hệ thống chiếu sáng 2.1 Nhiệm vụ Hệ thống chiếu sáng nhằm đảm bảo điều kiện làm việc cho người lái ô tô, nhất là vào ban đêm và và những nơi thiếu ánh sáng không an toàn, giúp cho người lái xe vận hành xe an toàn.2 Yêu cầu Đối với các loại đèn chiếu sáng là phải có cường độ sáng lớn và không làm lóa mắt tài xế xe chạy ngược chiều, có tuổi thọ cao, công suất nhỏ, tiết kiệm điện năng.2 Các loại đèn trên xe Theo đặc điểm của phân bố chùm ánh sáng người ta phân thành 2 loại hệ thống chiếu sáng: a) Hệ thống chiếu sáng theo Châu Âu.1: Đèn hệ châu Âu Hình dạng loại đèn thuộc hệ Châu Âu thường có hình tròn, hình chữ nhật hoặc hình tứ giác. Các đèn này thường có in số “2” trên kính. Ưu điểm của đèn kiểu Châu Âu là có thể thay đổi được loại bóng đèn và thay đổi cả các loại thấu kính khác nhau phù hợp với đường viền ngoài của xe. Đối với hệ này thì hai dây tóc ánh sáng xa và gần có hình dạng giống nhau và 5 đều được bố trí ngay tại tiêu cự của chóa đèn, nhưng dây tóc ánh sáng xa được đặt tại tiêu điểm của chóa đèn, dây tóc ánh sáng gần nằm lệch phía trên mặt phẳng trục quang học để cường độ chùm tia sáng phản chiếu xuống dưới mạnh hơn.

b) Hệ thống chiếu sáng theo Châu Mỹ.2: Đèn hệ Mỹ Đèn kiểu Mỹ luôn luôn có dạng hình tròn, đèn được chế tạo theo kiểu bịt kín vì vậy không thể thay thế được các loại thấu kính đèn, kể cả khi chúng cùng một loại. Hiện nay hệ Mỹ còn sử dụng hệ chiếu sáng gồm 4 đèn cùng bật một lúc khi ở chế độ đèn chiếu xa, hai đèn phía trong (chiếu xa) lắp bóng đèn một dây tóc với công suất 37,5W ở vị trí trên tiêu cự của chóa, hai đèn phía bên ngoài lắp bóng đèn hai dây tóc, một dây tóc chiếu xa, một dây tóc chiếu gần, dây tóc chiếu sáng xa có công suất 35,7W nằm tại tiêu cự của chóa, dây tóc chiếu sáng gần 50W lắp ngoài tiêu cự của chóa. Như vậy khi bật ánh sáng xa thì 4 đèn sáng với công suất 150W, khi chiếu gần thì công suất là 100W. c) Đèn sương mù (Fog light): Trong điều kiện sương mù, nếu sử dụng đèn chiếu xa chính có thể tạo ra vùng ánh sáng chói phía trước gây trở ngại cho các xe đối diện và người đi đường.

Vì vậy người ta sử dụng đèn sương mù để giải quyết vấn đề trên. Các đèn sương mù thường chỉ sử dụng ở các nước có nhiều sương mù. d) Đèn trong xe (interior light): Gồm nhiều đèn có công suất nhỏ, ở các vị trí khác nhau trong xe với mục đích tăng tính tiện nghi và thẩm mỹ cho nội thất xe hơi. e) Đèn bảng số (Licence plate lllumination): Đèn này phải có ánh sáng trắng nhằm soi rõ bảng số xe, đèn này phải được bật sáng cùng lúc với đèn chiếu xa hay chiếu gần và đèn đậu xe.

6 f) Đèn lùi (back-up light): Đèn này được chiếu sáng khi xe gài số lùi, nhằm báo hiệu cho các xe khác và người đi đường. g) Đèn kích thước trước và sau xe (Front side & Rear light): Được sử dụng thường xuyên, đặc biệt là vào ban đêm nhằm giúp cho tài xế xe phía sau biết được kích thước và khoảng cách của xe đi trước. h) Đèn chạy ban ngày (daytime Runing Light): Ở hệ thống này, chỉ có đèn đầu hoặc cả các đèn đầu và đèn hậu tự động bật sáng khi động cơ nổ máy ở ban ngày, do đó các xe khác có thể nhìn thấy. Ở một số nước vì lý do an toàn luật qui định bắt buộc phải có hệ thống này trên xe.

Tuổi thọ của bóng đèn sẽ bị rút ngắn nếu đèn bật liên tục với cường độ sáng như ban đêm. Để nâng cao tuổi thọ của đèn, mạch điện được thiết kế sao cho cường độ sáng của đèn giảm đi khi hệ thống DRL hoạt động.3 Cấu tạo chóa đèn Hình 2.3: Chóa đèn hình chữ nhật Chức năng của gương phản chiếu là định hướng lại các tia sáng, tia sáng phát ra từ bóng đèn sau khi phản xạ qua chóa đèn sẽ tạo ra chùm tia sáng song song đưa tia sáng đi rất xa từ đầu xe, nhờ vậy mà đèn chiếu sáng được khoảng cách lên đến 300m. Gương phản chiếu thường có hình dạng parabol, bề mặt được đánh bóng và tráng gương (sơn lên một lớp vật liệu phản xạ như bạc hay nhôm). Để chùm tia phản xạ sau khi qua chóa đèn là chùm tia song song thì dây tóc đèn phải được đặt ở vị trí chính xác ngay tiêu điểm của chóa đèn.

Nếu tim đèn đặt ở các vị trí ngoài tiêu điểm sẽ làm tia sáng đi lệch hướng, có thể làm lóa mắt người điều khiển xe ngược chiều. 7 Trên các loại xe đời mới ngày nay thường sử dụng loại chóa đèn có hình chữ nhật, loại chóa đèn này bố trí gương phản chiếu theo phương ngang, nó có tác dụng tăng vùng sáng theo chiều rộng và giảm vùng sáng phía trên gây lóa mắt người đi xe ngược chiều. Cách bố trí tim đèn được chia làm 3 loại: loại tim đèn đặt trước tiêu cự, loại tim đèn đặt ngay tiêu cự và tim đèn đặt sau tiêu cự.4: Cách bố trí tim đèn Khác với cách bố trí dây tóc ở đèn chiếu xa, dây tóc ở đèn chiếu gần gồm có dạng thẳng được bố trí phía trước tiêu cự của chóa đèn, hơi cao hơn trục quang học và song song với trục quang học, bên dưới có miếng phản chiếu nhỏ ngăn không cho các chùm ánh sáng phản chiếu làm loá mắt người đi xe ngược chiều. Dây tóc ánh sáng chiếu gần có công suất nhỏ hơn dây tóc ánh sáng chiếu xa khoảng 30 – 40%.

Hiện nay miếng phản chiếu nhỏ bị cắt phần bên trái một góc 150°, nên phía phải của đường được chiếu sáng rộng và xa hơn phía trái.4 Mạch chiếu sáng cơ bản a) Sơ đồ công tắc điều khiển đèn loại dương chờ : 8 Hình 2.5: Sơ đồ công tắc điều khiển đèn đầu loại dương chờ ❖ Nguyên lí hoạt động: Khi bật công tắc LCS (Light Control Switch) ở vị trí Tail: Sẽ có dòng điện đi từ: cực dương của accu đến cuộn dây relay W1 → chân A2 → chân A11 → mass, sau đó đóng tiếp điểm 2,3. Cho dòng accu → cọc 2,3 → cầu chì tail → đèn tail → mass, đèn demi sáng. Khi bật công tắc LCS sang vị trí HEAD thì mạch đèn demi vẫn sáng bình thường, đồng thời có dòng từ: cực dương của accu → W2 → A13 → A11 → mass, relay đóng 2 tiếp điểm 3’ và 4’ 9 - Nếu công tắc điều chỉnh chiếu xa – chiếu gần ở vị trí LOW sẽ có dòng qua tiếp điểm 3’ và 4’ → dây chiếu gần của bóng đèn đầu về chân A3 và A9 → mass. Đèn chiếu gần sáng.

- Nếu công tắc điều chỉnh chiếu xa – chiếu gần ở vị trí HIGH, sẽ có dòng qua tiếp điểm 3’ và 4’g dây chiếu xa của bóng đèn đầu, về chân A12 → AA9 → mass, đèn chiếu xa sáng. Lúc này đèn báo chiếu xa trên táp-lô sáng được là nhờ dây cốt của bóng đèn đầu lúc này đóng vai trò như một dây dẫn đưa dòng điện đến đèn báo chiếu xa (với công suất rất nhỏ (<5 W)) và về mass. - Khi bật công tắc ở chế độ Flash: Sẽ có dòng qua cuộn dây W2 qua chân A14 công tắc chiếu xa – chiếu gần về mass, đóng tiếp điểm 4’,3’ cho dòng điện từ dương accu qua tiếp điểm 4’,3’ qua dây HIGH bóng đèn đầu về chân A12 của công tắc chiếu xa - chiếu gần và về mass, lúc này đèn báo chiếu xa cũng sáng như chế độ HIGH. Ta có thể dùng relay 5 chân để thay cho công tắc chuyển đổi chiếu xa-chiếu gần, nếu vậy thì công tắc sẽ bền hơn vì lúc này dòng qua công tắc là rất bé phải qua cuộn dây của relay.

b) Sơ đồ công tắc điều khiển đèn loại âm chờ Tương tự hoạt động của loại sơ đồ mạch điện hệ thống đèn chiếu sáng loại dương chờ có relay: - Khi công tắc đèn đầu bật, sẽ có dòng qua cuộn dây relay W2 g chân A2 công tắc đèn đầu → mass, đóng tiếp điểm 3,4. - Khi công tắc chuyển đổi pha - cốt ở vị trí LOW, tiếp điểm 4,5 của relay pha - cốt đóng, cho dòng điện đến dây Low của bóng đèn đầu → mass, đèn chiếu gần sáng. - Khi công tắc chuyển đổi pha - cốt ở vị trí HIGH, có dòng qua cuộn dây relay W3 → chân A12 của công tắc chiếu xa – chiếu gần →mass, đóng tiếp điểm 3,4 relay pha - cốt, cho dòng qua tiếp điểm 3,4 → dây High của bóng đèn đầu → mass, đèn chiếu xa sáng, đồng thời có dòng qua đèn báo chiếu xa → mass, đèn báo pha trên táp - lô sáng.6: Sơ đồ mạch điều khiển đèn kiểu âm chờ - Ở chế độ Flash: Tiếp điểm 3,4 của relay đèn đầu đóng do có dòng → cuộn dây relay W2 → chân A14 công tắc chuyển pha - cốt về mass, tiếp điểm 3,4 của relay pha - cốt đóng do có dòng → cuộn dây relay pha - cốt → chân A12 của relay điều khiển pha - cốt về mass, cho dòng điện đến dây HIGH của bóng đèn đầu → mass, đèn chiếu xa sáng, đồng thời đèn báo pha trên táp - lô cũng hoạt động như chế độ bật đèn chiếu xa.5 Hệ thống đèn tín hiệu báo rẽ và báo nguy hiểm - Giúp cho người lái xe ra tín hiệu báo rẽ và báo tính trạng hư hỏng của xe cho các xe khác tránh như khi xe bị tắt máy giữa đường.7: Mạch báo tín hiệu xe Camry(1999) 12 a) Hệ thống đèn xi nhan có công tắc Hazard tổ hợp Hình 2.8: Mạch điện hệ thống đèn xi nhan có công tắc hazard tổ hợp Khi công tắc xi nhan bật Off, dòng điện từ công tắc máy qua chân G1, G3 đến bộ Flasher phát tín hiệu Flash chờ ở đó. Khi công tắc xinhan bật On (Righ hay Left) tín hiệu flash từ chân L bộ Flasher đến chân G4 rồi qua chân G6 đến các bóng đèn xinhan bên phải (nếu bật Righ) hoặc qua chân G5 đến các bóng đèn xinhan bên trái (nếu bật Left).
