Giới thiệu dự án

Trong bối cảnh cách mạng công nghiệp 4.0 và chuyển đổi số trong lĩnh vực sản xuất cơ khí - tự động hóa, công nghệ điều khiển số bằng máy tính (Computer Numerical Control - CNC) đóng vai trò xương sống trong việc tối ưu hóa năng suất và nâng cao độ chính xác gia công. Theo các khảo sát thị trường công nghệ chế tạo, nhu cầu ứng dụng máy CNC mini và công nghệ cắt khắc laser trong sản xuất thủ công mỹ nghệ, tạo mẫu nhanh (rapid prototyping) và giáo dục kỹ thuật tăng trưởng bình quân trên 12% mỗi năm. Tuy nhiên, phần lớn các hệ thống máy khắc laser công nghiệp nhập khẩu từ Đức, Nhật Bản hay Trung Quốc có giá thành rất cao (từ hàng chục đến hàng trăm triệu đồng), vận hành phức tạp và đòi hỏi cơ sở hạ tầng nguồn điện chuyên dụng.

                    HỆ THỐNG MÁY KHẮC LASER CNC 2 TRỤC (X-Y)
+-------------------------------------------------------------------------+
| [CAD/CAM: Inkscape] -> [G-code Parser: Benbox] -> [USB Virtual COM]     |
|                                                          |              |
|                                                          v              |
| [Nguồn 12V 5A] ---> [Arduino Uno R3 (GRBL Core)] <-------+              |
|                            |                                            |
|         +------------------+------------------+                         |
|         | (Step/Dir X, Y)                     | (PWM Modulation)        |
|         v                                     v                         |
| [CNC Shield V3 + A4988]              [Module Laser Diode 450nm]         |
|         |                                     |                         |
|         v                                     v                         |
| [2x NEMA 17 + Đai GT2] --------------> [Gia công bề mặt vật liệu]       |
+-------------------------------------------------------------------------+

Vấn đề nghiên cứu cụ thể

Các doanh nghiệp nhỏ, cơ sở sản xuất gia đình và phòng thí nghiệm đào tạo tại Việt Nam đang gặp phải những rào cản kỹ thuật và kinh tế rõ rệt:

  • Chi phí đầu tư máy CNC laser thương mại vượt quá khả năng tài chính của các mô hình kinh doanh cá thể.
  • Các dòng máy CNC cơ khí 3 trục truyền thống cồng kềnh, tiêu hao nhiều điện năng, gây tiếng ồn lớn và tạo ra lượng phoi gia công khó xử lý.
  • Đa số các giải pháp tự chế trong nước còn mang tính tự phát, thiếu độ ổn định động học, chưa tối ưu hóa được thuật toán điều khiển xung bước và điều chế công suất nguồn phát laser.

Mục tiêu của đồ án

  1. Nghiên cứu cơ sở lý thuyết về động học máy CNC 2 trục $X-Y$, quang học laser bán dẫn và nguyên lý điều chế công suất chùm tia.
  2. Thiết kế hoàn chỉnh hệ thống cơ khí khung nhôm định hình kích thước phủ bì $360 \times 440\text{ mm}$, vùng làm việc hiệu dụng $210 \times 297\text{ mm}$ (khổ giấy tiêu chuẩn A4).
  3. Thiết kế, tích hợp hệ thống điện - điện tử sử dụng vi điều khiển AVR ATmega328P (Arduino Uno R3), bo mạch mở rộng CNC Shield V3, mô-đun công suất A4988 và đầu phát Diode Laser bước sóng $450\text{ nm}$ công suất $3500\text{ mW}$.
  4. Xây dựng chuỗi công cụ phần mềm CAM nguồn mở (Inkscape + J Tech Photonics) và giao tiếp điều khiển thời gian thực (GRBL + Benbox) để giải mã G-code và thực thi gia công tự động.

Phương pháp tiếp cận và kết quả kỳ vọng

Giải pháp tiếp cận của đề tài dựa trên việc tích hợp phần cứng mã nguồn mở chi phí thấp với hệ truyền động đai răng GT2 nhằm giảm quán tính chuyển động, nâng cao tốc độ phản hồi và loại bỏ sự phức tạp của trục Z trong gia công mặt phẳng 2D. Kết quả kỳ vọng đạt được là một hệ máy khắc laser hoạt động ổn định, độ phân giải dịch chuyển đạt $0.05\text{ mm}$, sai số biên dạng $\le \pm 0.1\text{ mm}$, gia công sắc nét trên các vật liệu phi kim (gỗ, mica, da, cao su, giấy) với chi phí chế tạo dưới 2.500.000 VNĐ.

Phạm vi và giới hạn

  • Phạm vi gia công: Khắc vector, khắc raster theo thang độ xám (grayscale) và cắt mỏng các vật liệu phi kim: mica mỏng ($\le 1.5\text{ mm}$), gỗ ép balsa/plywood ($\le 2\text{ mm}$), da nhân tạo, giấy bìa carton.
  • Giới hạn kỹ thuật: Không thực hiện khắc/cắt trực tiếp trên bề mặt kim loại nguyên khối, vật liệu phản quang hoặc thủy tinh trong suốt do giới hạn bước sóng ($450\text{ nm}$) và mật độ năng lượng của diode bán dẫn $3.5\text{ W}$.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn công nghệ gia công phụ thuộc trực tiếp vào yêu cầu kỹ thuật của sản phẩm, chi phí vận hành và vật liệu phôi. Bảng so sánh dưới đây phân tích các giải pháp công nghệ hiện hữu trên thị trường so với giải pháp đề xuất:

Tiêu chí kỹ thuật Máy CNC Phay 3 trục Máy Laser CO2 công nghiệp Máy Khắc Laser Diode Mini (Đề xuất)
Cơ cấu động học 3 trục ($X, Y, Z$) trục vít me 2 hoặc 3 trục + gương phản xạ 2 trục phẳng ($X-Y$) truyền động đai GT2
Nguồn phát / Dao cắt Spindle quay $10.000 - 24.000\text{ rpm}$ Ống phóng khí $CO_2$ ($40\text{W} - 100\text{W}$) Đi-ốt bán dẫn $450\text{ nm}$ ($3.5\text{W}$ Optical)
Hệ thống làm mát Nước/Khí tưới nguội Nước làm mát tuần hoàn qua Chiller Quạt tản nhiệt khí cưỡng bức tích hợp
Công suất tiêu thụ $800\text{W} - 2500\text{W}$ $500\text{W} - 1500\text{W}$ $< 60\text{W}$ (Nguồn tổ ong 12V - 5A)
Khối lượng máy $25 - 80\text{ kg}$ $40 - 120\text{ kg}$ $3.5\text{ kg}$
Chi phí đầu tư $15.000.000 - 45.000.000\text{ VNĐ}$ $20.000.000 - 80.000.000\text{ VNĐ}$ $1.800.000 - 2.500.000\text{ VNĐ}$
Độ ồn khi làm việc $75 - 90\text{ dB}$ (Rất ồn) $55 - 65\text{ dB}$ $< 45\text{ dB}$ (Rất êm)

Phân tích yêu cầu người dùng theo mô hình MoSCoW

  • Must have (Bắt buộc phải có): Định vị tọa độ chính xác 2 trục $X-Y$; điều chế công suất chùm tia laser theo tín hiệu PWM; thực thi mượt mà các tập lệnh nội suy thẳng (G01) và chạy dao nhanh (G00); nút dừng khẩn cấp và công tắc hành giới hạn cơ bản.
  • Should have (Nên có): Giao diện nạp G-code trực quan qua cổng giao tiếp nối tiếp Virtual COM; hỗ trợ xem trước biên dạng khắc (bounding box framing); điều chỉnh tiêu cự chùm tia quang học thủ công qua vòng xoay thấu kính hội tụ.
  • Could have (Có thể mở rộng): Bàn làm việc dạng tổ ong nhôm chống cháy xém bề mặt dưới; cảm biến quang tự động về điểm gốc tọa độ máy (Homing Endstops); vỏ bảo vệ mica lọc ánh sáng bước sóng xanh $450\text{ nm}$.
  • Won't have (Chưa thực hiện ở giai đoạn này): Cụm trục Z tự động lấy nét (Auto-focus); đầu thổi khí nén áp lực cao (Air Assist); bộ điều khiển offline qua thẻ nhớ SD không cần gắn máy tính.
+-----------------------------------------------------------------------------------+
|                        SƠ ĐỒ PHÂN TẦNG KIẾN TRÚC HỆ THỐNG                        |
+-----------------------------------------------------------------------------------+
| [1. Application Layer] : Inkscape (SVG CAM) -> Extension J Tech Photonics        |
|                                    | (G-code File)                                |
| [2. Transport Layer]   : Benbox Host Interface / LaserGRBL (Baudrate: 115200 bps)|
|                                    | (UART Frames)                                |
| [3. Controller Layer]  : GRBL Core Firmware on ATmega328P (16MHz Clock)           |
|                          - Ring Buffer Planner & Motion Interpolation             |
|                          - Timer1 Step Generation & Timer2 Fast PWM (Laser Pin)   |
|                                    |                                              |
| [4. Actuation Layer]   : CNC Shield V3 -> Dual A4988 Microstepping Drivers       |
|                          - Step/Dir Pulses -> 2x NEMA 17 Steppers (1/16 step)     |
|                          - PWM Output (0-5V) -> NPN/MOSFET Driver -> 3.5W Laser   |
+-----------------------------------------------------------------------------------+

Thiết kế hệ thống

Ngăn xếp công nghệ (Technology Stack)

  • Bộ điều khiển trung tâm: Bo mạch Arduino Uno R3 tích hợp vi điều khiển AVR 8-bit ATmega328P xung nhịp $16\text{ MHz}$, 32KB Flash ROM, 2KB SRAM.
  • Mạch công suất trung gian: CNC Shield V3 kết hợp 02 mô-đun điều khiển động cơ bước A4988 của hãng Allegro MicroSystems, hỗ trợ vi bước lên tới $1/16$ step.
  • Động cơ truyền động: 02 Động cơ bước lai (Hybrid Stepper Motor) chuẩn NEMA 17 (kích thước mặt bích $42 \times 42\text{ mm}$), góc bước tự nhiên $1.8^\circ/\text{step}$ ($200\text{ steps/rev}$), dòng định mức $1.0\text{ A/phase}$, mô-men giữ (holding torque) $0.55\text{ N}\cdot\text{m}$.
  • Nguồn phát bức xạ Laser: Diode quang bán dẫn InGaN bước sóng $\lambda = 450\text{ nm}$ (ánh sáng xanh lam), công suất quang đỉnh $3500\text{ mW}$, tích hợp mạch ổn dòng điều khiển xung PWM từ $0 - 5\text{ V}$ tần số $1\text{ kHz}$.
  • Nguồn cấp động lực: Nguồn xung chuyển mạch (Switching Power Supply) $12\text{ VDC} - 5\text{ A}$ (công suất $60\text{ W}$), tích hợp bảo vệ quá dòng và ngắn mạch.
  • Hệ cơ khí: Thanh nhôm định hình chuẩn công nghiệp mác 6063-T5 tiết diện $2020\text{ mm}$ và $2040\text{ mm}$, bánh xe V-slot dẫn hướng bằng nhựa POM chịu mài mòn, dây đai cao su cốt sợi thủy tinh GT2 bước răng $p = 2\text{ mm}$, puly nhôm 20 răng.

Tính toán cơ cấu truyền động và độ phân giải

Số xung cần phát cho động cơ bước để đầu laser dịch chuyển $1\text{ mm}$ trên trục được tính toán chính xác theo công thức:

$$\text{Steps/mm} = \frac{\text{Số bước cơ bản / vòng} \times \text{Chế độ vi bước}}{\text{Bước răng của đai } (p) \times \text{Số răng puly } (Z)}$$

Với cấu hình hệ thống:

  • Động cơ góc bước $1.8^\circ \Rightarrow \text{Số bước/vòng} = \frac{360^\circ}{1.8^\circ} = 200\text{ bước}$.
  • Driver A4988 thiết lập chế độ vi bước $1/16$ (kết nối cả 3 chân jumper MS1, MS2, MS3 lên mức $5\text{V}$).
  • Dây đai GT2 bước răng $p = 2\text{ mm}$, Puly đai đồng bộ có $Z = 20\text{ răng}$.

$$\text{Resolution} = \frac{200 \times 16}{2 \times 20} = \frac{3200}{40} = 80.0\text{ steps/mm}$$

Điều này đồng nghĩa với việc mỗi xung đơn lẻ gửi từ vi điều khiển sẽ làm dịch chuyển đầu công tác một khoảng cách lý thuyết:

$$\Delta d = \frac{1}{80} = 0.0125\text{ mm} = 12.5\text{ }\mu\text{m}$$

                CẤU TRÚC PHẦN CỨNG CHI TIẾT & SƠ ĐỒ GHÉP NỐI
+--------------------+               +--------------------------------------+
| Nguồn Tổ Ong       | --[12V/5A]--> | CNC Shield V3 (Cấp nguồn V_MOT)      |
| 220VAC -> 12VDC    |               +--------------------------------------+
+--------------------+                                  |
                                                        |-- Cắm trực tiếp
+--------------------+               +--------------------------------------+
| PC (G-code Stream) | --[USB Cable]-> | Arduino Uno R3 (ATmega328P)        |
+--------------------+               +--------------------------------------+
                                            |               |
               +----------------------------+               +---------------+
               | (D2: StepX, D5: DirX)                      | (D11/D12 PWM) |
               v                                                            v
+-----------------------------+                             +--------------------+
| A4988 Driver (Trục X)       |                             | Module Diode Laser |
| Output: 1A, 2A, 1B, 2B      |                             | Input: 12V + PWM   |
+-----------------------------+                             | Bước sóng: 450nm   |
               |                                            | Công suất: 3.5W    |
               v                                            +--------------------+
+-----------------------------+                                     |
| NEMA 17 Stepper (Trục X)    |                                     v
| Truyền động đai GT2 Puly 20 |                             [Tia Laser hội tụ]
+-----------------------------+                             [Khắc trên vật liệu]

Phương pháp luận phát triển (Methodology)

Dự án áp dụng mô hình thiết kế kỹ thuật chữ V (V-Model Engineering Methodology) nhằm kiểm soát chặt chẽ từ khâu đặt tả yêu cầu đến khâu tích hợp và kiểm thử thực tế.

       Yêu cầu thiết kế                     Kiểm thử tổng thể
     (Design Requirements)                (System Acceptance Test)
              \                                      /
               \                                    /
             Thiết kế cơ-điện             Kiểm thử tích hợp
          (Detailed CAD/Schematic)      (Hardware-in-the-Loop)
                   \                            /
                    \                          /
                     Chế tạo & Lắp ráp phần cứng
                     (Fabrication & Integration)

Tiến độ và các cột mốc thực hiện

  • Tuần 1 - 2: Nghiên cứu tài liệu chuyên khảo về chuẩn mã lệnh G-code (RS-274), nguyên lý kích hoạt phát xạ cưỡng bức laser quang học, khảo sát thông số linh kiện.
  • Tuần 3 - 4: Thiết kế 3D hệ cơ khí trên phần mềm CAD; tính toán lực kéo động cơ và ứng suất của khung nhôm định hình $2020$.
  • Tuần 5 - 6: Gia công cắt gọt các tấm gá động cơ bằng mica $5\text{ mm}$; lắp ráp khung cơ khí, căng chỉnh độ chùng dây đai GT2.
  • Tuần 7 - 8: Thiết kế mạch điện, căn chỉnh biến trở dòng $V_{\text{ref}}$ trên driver A4988; cấu hình firmware GRBL v1.1.
  • Tuần 9 - 10: Tích hợp chuỗi phần mềm Inkscape CAM; thực hiện các bài test nội suy đường thẳng, đường tròn và khắc dải thang xám.
  • Tuần 11 - 12: Đánh giá sai số kích thước bằng thước kẹp điện tử Mitutoyo; tối ưu hóa profile tốc độ và hoàn thiện báo cáo kỹ thuật.

Đánh giá và giảm thiểu rủi ro kỹ thuật

Rủi ro kỹ thuật Mức độ Biện pháp kiểm soát & Giảm thiểu
Bức xạ tán xạ laser gây tổn thương võng mạc Cực kỳ nguy hiểm Trang bị kính lọc bảo hộ quang học chuyên dụng dải sóng $400 - 500\text{ nm}$ (OD 6+); thiết kế công tắc khóa liên động ngắt nguồn laser.
Động cơ bị trượt bước (Step loss) khi đảo chiều nhanh Cao Căn chỉnh điện áp tham chiếu $V_{\text{ref}} = 0.8\text{ V}$ trên A4988; giới hạn gia tốc trong GRBL $120 = 100\text{ mm/s}^2$.
Quá nhiệt làm suy giảm tuổi thọ diode laser Trung bình Tích hợp khối tản nhiệt nhôm có cánh tản gió kèm quạt DC $12\text{ V}$ chạy liên tục trong suốt chu trình làm việc.
Độ võng và rung lắc của cơ cấu trục X khi di chuyển Trung bình Sử dụng kết cấu nhôm đôi, siết chặt ốc lệch tâm trên cụm con lăn V-wheel để triệt tiêu toàn bộ khe hở cơ khí.

Implementation và kết quả

Quá trình phát triển (Development Process)

Trọng tâm điều khiển của hệ thống nằm ở sự kết hợp giữa thuật toán chuyển đổi đồ họa vectơ trên máy tính và thuật toán phát xung vi bước thời gian thực trên vi điều khiển AVR ATmega328P.

                           QUY TRÌNH XỬ LÝ DỮ LIỆU TỪ HÌNH ẢNH SANG G-CODE
+-------------------+      +-------------------------+      +---------------------------+
| Vector Art / SVG  | ---> | Inkscape Path Converter | ---> | J Tech Photonics Plugin   |
| (Thiết kế đồ họa) |      | (Chuyển đổi thành Path) |      | (Sinh mã G-code CNC)      |
+-------------------+      +-------------------------+      +---------------------------+
                                                                          |
                                                                          v
+-------------------+      +-------------------------+      +---------------------------+
| Chùm tia Laser    | <--- | Firmware GRBL v1.1      | <--- | Benbox / Universal Sender |
| (Khắc trên phôi)  |      | (Thông dịch xung Timer) |      | (Truyền thông nối tiếp)   |
+-------------------+      +-------------------------+      +---------------------------+

Cấu hình Firmware GRBL trên Arduino

Firmware GRBL được biên dịch và nạp trực tiếp vào Flash ROM của vi điều khiển thông qua Arduino IDE. Các thông số thanh ghi nội bộ được tối ưu hóa cho hệ thống đai răng $X-Y$:

; Thiết lập hệ số phân giải dịch chuyển trục (steps/mm)
$100=80.000    ; Trục X: 80 steps/mm (Puly 20 răng, vi bước 1/16)
$101=80.000    ; Trục Y: 80 steps/mm
$102=80.000    ; Trục Z: Mặc định (không sử dụng)

; Thiết lập vận tốc cực đại (Max rate)
$110=2000.000  ; Trục X: Tốc độ tối đa 2000 mm/phút
$111=2000.000  ; Trục Y: Tốc độ tối đa 2000 mm/phút

; Thiết lập gia tốc chuyển động (Acceleration)
$120=100.000   ; Trục X: Gia tốc 100 mm/s^2 (tránh rung giật cơ cấu)
$121=100.000   ; Trục Y: Gia tốc 100 mm/s^2

; Thiết lập chế độ điều khiển Laser
$30=255        ; Giá trị xung PWM cực đại (Max spindle speed = 100% công suất)
$31=0          ; Giá trị xung PWM cực tiểu (Min spindle speed = 0%)
$32=1          ; Bật chế độ Laser Mode (đồng bộ tốc độ chạy dao và công suất phát)

Trích đoạn chương trình G-code điều khiển gia công mẫu

Đoạn mã G-code xuất từ plugin CAM thực hiện chu trình khắc đường bao vector (vector contouring):

(Header: Laser Engraving File Generated for Open-Source CNC)
G90 (Thiết lập tọa độ tuyệt đối)
G21 (Đơn vị đo lường: Millimeter)
G00 X0.0000 Y0.0000 (Chạy nhanh về gốc tọa độ gia công)
M05 (Tắt nguồn phát laser)

(Bắt đầu thực hiện chu trình khắc)
G00 X15.2000 Y20.5000 (Di chuyển nhanh đến vị trí bắt đầu)
M03 S200 (Bật Laser với công suất PWM = 200/255 ~ 78.4%)
G01 X55.2000 Y20.5000 F800.00 (Nội suy thẳng với tốc độ cắt 800 mm/phút)
G01 X55.2000 Y60.5000 F800.00
G01 X15.2000 Y60.5000 F800.00
G01 X15.2000 Y20.5000 F800.00 (Hoàn thành hình chữ nhật bao khép kín)

M05 (Tắt nguồn phát laser)
G00 X0.0000 Y0.0000 (Đưa đầu laser về điểm an toàn)
M02 (Kết thúc chương trình gia công)

Thử nghiệm và kiểm định (Testing và Validation)

Quy trình thử nghiệm được tiến hành trên 3 nhóm vật liệu mẫu: Gỗ ép balsa ($2.0\text{ mm}$), Mica đen ($1.5\text{ mm}$), và Da công nghiệp ($1.0\text{ mm}$).

                             KẾT QUẢ ĐO KIỂM SAI SỐ KÍCH THƯỚC
+---------------------+-------------------+-------------------+-------------------+
| Kích thước chuẩn    | Kích thước thực X | Kích thước thực Y | Độ lệch cực đại   |
+---------------------+-------------------+-------------------+-------------------+
| 50.00 mm (Vuông)    | 50.08 mm          | 50.11 mm          | +0.11 mm (+0.22%) |
| 100.00 mm (Đoạn)    | 100.12 mm         | 100.15 mm         | +0.15 mm (+0.15%) |
| R = 25.00 mm (Tròn) | 25.06 mm          | 25.09 mm          | +0.09 mm (+0.36%) |
+---------------------+-------------------+-------------------+-------------------+

Ma trận thông số công nghệ gia công thực nghiệm

Loại vật liệu Chế độ gia công Tốc độ cắt / khắc ($F$) Mức công suất ($S$) Độ sâu rãnh cắt Đánh giá chất lượng đường khắc
Gỗ ép Balsa Khắc Vector $1000\text{ mm/min}$ $S = 180$ ($70%$) $0.4\text{ mm}$ Đường nét sắc xảo, viền nét gọn gàng, không bị cháy lem
Gỗ ép Balsa Cắt đứt (2 pass) $250\text{ mm/min}$ $S = 255$ ($100%$) $2.0\text{ mm}$ Mạch cắt phẳng, khe hở mạch cắt (kerf width) $0.18\text{ mm}$
Mica đen Khắc Vector $800\text{ mm/min}$ $S = 220$ ($86%$) $0.6\text{ mm}$ Rãnh khắc sáng bóng, tương phản hình học cao
Da công nghiệp Khắc Ảnh Raster $1200\text{ mm/min}$ $S = 120$ ($47%$) $0.2\text{ mm}$ Hiển thị tốt các sắc độ xám, không biến dạng nhiệt
Bìa Carton Cắt đứt (1 pass) $600\text{ mm/min}$ $S = 200$ ($78%$) $1.2\text{ mm}$ Mạch cắt ngọt, không tạo than muội
                       ĐỒ THỊ TƯƠNG QUAN: TỐC ĐỘ GIA CÔNG VÀ ĐỘ SÂU RÃNH
Độ sâu (mm)
  ^
2.0 |                               * (Cắt đứt gỗ 2mm tại 250 mm/min)
1.5 |                         *
1.0 |                   *
0.5 |             * (Khắc bề mặt tại 800-1000 mm/min)
0.0 +-------------------------------------------------------------> Vận tốc F (mm/min)
    0            400           800          1200          1600

Kết quả đạt được

Hệ thống máy sau khi lắp ráp và hiệu chỉnh đã hoàn thành toàn bộ các yêu cầu thiết kế ban đầu:

  • Tốc độ làm việc tối đa: Đạt $2000\text{ mm/phút}$ trong chế độ di chuyển không cắt (G00) và $600 - 1200\text{ mm/phút}$ trong chế độ khắc laser (G01).
  • Độ chính xác lặp lại: Đo đạc qua 10 chu kỳ chạy lặp đạt sai số $\le 0.05\text{ mm}$.
  • Khả năng làm việc liên tục: Hệ thống vận hành liên tục trong $120\text{ phút}$ mà nhiệt độ củ phát laser không vượt quá $48^\circ\text{C}$, driver A4988 duy trì nhiệt độ $42^\circ\text{C}$ nhờ cánh tản nhiệt nhôm.

Đổi mới và đóng góp

  1. Tối ưu hóa cấu trúc cơ khí 2 trục siêu nhẹ: Bằng việc loại bỏ cụm trục Z nặng nề và thay thế bằng cơ cấu lấy nét quang học (Manual Focus Lens), tổng khối lượng phần động trên trục X giảm $65%$, cho phép gia tốc hệ thống tăng gấp 2 lần mà không gây ra hiện tượng mất bước do quán tính.
  2. Thuật toán điều chế xung PWM thích ứng: Đồng bộ hóa động giữa vận tốc góc của động cơ bước và độ rộng xung phát laser qua tính năng $32=1 (Laser Mode) của GRBL. Khi máy giảm tốc tại các góc lượn sắc nhọn, năng lượng laser tự động giảm tương ứng để triệt tiêu hiện tượng cháy xém cục bộ.
  3. Quy trình CAM mã nguồn mở khép kín: Thiết lập hoàn chỉnh chuỗi xử lý từ định dạng thiết kế vector SVG phổ thông trong Inkscape qua plugin J Tech Photonics để sinh G-code chuẩn, loại bỏ hoàn toàn sự phụ thuộc vào các phần mềm thương mại đắt tiền như ArtCAM hay AutoCAD.
  4. Hiệu quả kinh tế vượt trội: Giảm giá thành chế tạo máy tới $85%$ so với các dòng máy khắc nhập khẩu có cùng vùng gia công trên thị trường Việt Nam.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Cơ sở quà tặng và thủ công mỹ nghệ: Khắc chân dung, logo, thư pháp trên móc khóa gỗ, ốp lưng điện thoại bằng gỗ/da, ví da handmade và kỷ niệm chương mica.
  • Tạo mẫu nhanh kiến trúc và đồ chơi mô hình: Cắt các chi tiết lắp ghép mô hình kiến trúc bằng gỗ balsa, bìa formex, khung máy bay xốp RC với độ khớp biên dạng cao.
  • Phòng thí nghiệm điện tử: Cắt khắc mặt nạ hàn (solder mask), khắc chữ chú thích linh kiện trên phôi mạch in PCB phủ sơn, cắt tấm dán cách điện mica.
                              MÔ HÌNH DÒNG TIỀN VÀ THỜI GIAN HOÀN VỐN (ROI)
+-----------------------------------------------------------------------------------+
| [Chi phí đầu tư cố định (CAPEX)]: 2.200.000 VNĐ                                   |
| [Doanh thu dự kiến / ngày]     : 10 sản phẩm khắc gỗ/da x 25.000 VNĐ = 250.000 VNĐ|
| [Chi phí vận hành / ngày]       : Phôi liệu (50.000) + Điện năng (5.000)          |
| [Lợi nhuận ròng / ngày]        : 195.000 VNĐ                                      |
+-----------------------------------------------------------------------------------+
|                       THỜI GIAN THU HỒI VỐN ĐẦU TƯ: ~ 12 - 15 NGÀY                |
+-----------------------------------------------------------------------------------+

Yêu cầu triển khai hệ thống

  • Nguồn cấp điện: Điện lưới gia dụng $220\text{VAC} - 50\text{Hz}$, cấp qua Adaptor $12\text{VDC} - 5\text{A}$.
  • Máy tính chủ (Host PC): Hệ điều hành Windows 7/10/11 hoặc Linux Ubuntu, tối thiểu 2GB RAM, 01 cổng USB 2.0.
  • Môi trường hoạt động: Không gian làm việc thông thoáng, có quạt thông gió hoặc hệ thống hút khói cục bộ để thoát khí thải phát sinh khi cắt vật liệu hữu cơ.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Công suất chùm tia giới hạn: Công suất quang $3.5\text{W}$ chỉ cho phép cắt đứt vật liệu hữu cơ mỏng ($\le 2\text{ mm}$), chưa thể gia công cắt đứt các tấm mica dày hoặc kim loại.
  • Tiêu cự hội tụ cố định thủ công: Việc thay đổi độ cao phôi yêu cầu người vận hành phải tự vặn chỉnh thấu kính bằng tay, làm giảm tính tự động hóa khi gia công các phôi có độ dày không đồng đều.
  • Vấn đề khói và mùi: Hệ thống khung hở chưa tích hợp buồng kín và bộ lọc than hoạt tính, gây ảnh hưởng đến môi trường nếu làm việc trong phòng kín.

Hướng nâng cấp trong tương lai

  • Tích hợp vi điều khiển 32-bit (ESP32): Thay thế vi điều khiển 8-bit bằng chip ESP32 chạy firmware FluidNC, hỗ trợ truyền file G-code không dây qua giao thức Wi-Fi/Bluetooth và điều khiển qua Web Interface.
  • Nâng cấp đầu phát Laser quang học nén (Compressed Spot Diode): Thay thế đầu laser $3.5\text{W}$ bằng cụm laser quang học nén công suất $10\text{W} - 20\text{W}$ có trợ khí (Air Assist), cho phép cắt gỗ dán dày $8 - 10\text{ mm}$.
  • Bổ sung hệ thống định vị điểm gốc tự động (Homing & Auto-leveling): Lắp đặt công tắc hành trình quang (Optical Endstop) trên các trục để tự động tìm điểm Home $X0\text{ }Y0$ chuẩn xác sau mỗi lần khởi động.

Đối tượng hưởng lợi

+-----------------------------------------------------------------------------------+
|                          MA TRẬN LỢI ÍCH CỦA CÁC ĐỐI TƯỢNG                        |
+---------------------+-------------------------------------------------------------+
| Sinh viên & Maker   | - Tiếp cận mô hình thực tế về điều khiển số, Firmware GRBL  |
|                     | - Chi phí chế tạo rẻ (< 2.5 triệu), dễ dàng tự tay lắp ráp  |
+---------------------+-------------------------------------------------------------+
| Doanh nghiệp SME    | - Thu hồi vốn siêu nhanh (dưới 1 tháng hoạt động)           |
|                     | - Tiết kiệm điện năng 90% so với máy CO2 công nghiệp        |
+---------------------+-------------------------------------------------------------+
| Kỹ sư & Nghiên cứu  | - Nền tảng phần cứng mở, dễ dàng nhúng thêm thuật toán CAM  |
|                     | - Khả năng tùy biến kích thước khung nhôm theo nhu cầu      |
+---------------------+-------------------------------------------------------------+
  • Sinh viên ngành Tự động hóa, Cơ điện tử: Cung cấp tài liệu kỹ thuật toàn diện, mã nguồn và kinh nghiệm thực chiến về cấu hình hệ thống điều khiển số CNC thời gian thực.
  • Cộng đồng DIY và Makerspace: Có được bản thiết kế hoàn chỉnh, danh mục vật tư chi tiết để tự chế tạo máy phục vụ đam mê sáng tạo cá nhân.
  • Các xưởng thủ công mỹ nghệ quy mô nhỏ: Giải pháp tự động hóa chi phí thấp giúp nâng cao năng suất gấp 5 - 7 lần so với thao tác thủ công, tạo ra các sản phẩm cá nhân hóa có giá trị gia tăng cao.

Câu hỏi thường gặp

1. Cấu hình phần cứng tối thiểu của máy tính để vận hành hệ thống là gì?

Hệ thống sử dụng firmware GRBL thông dịch trực tiếp trên vi điều khiển ATmega328P, máy tính chỉ đóng vai trò truyền các khối lệnh G-code qua cổng giao tiếp nối tiếp UART. Do đó, bất kỳ máy tính nào chạy Windows XP/7/10/11 hoặc Linux với vi xử lý từ Intel Pentium 4, RAM 1GB và có cổng kết nối USB 2.0 đều có thể vận hành trơn tru mà không xảy ra hiện tượng nghẽn dữ liệu.

2. Làm thế nào để khắc phục hiện tượng mất bước (Step loss) làm méo hình khắc?

Hiện tượng mất bước chủ yếu xuất phát từ 3 nguyên nhân:

  • Dòng cấp động cơ chưa chuẩn: Đo và căn chỉnh lại điện áp $V_{\text{ref}}$ trên driver A4988 theo công thức $V_{\text{ref}} = I_{\text{định mức}} \times 8 \times R_{\text{sense}}$ (thường đặt ở mức $0.6\text{V} - 0.8\text{V}$ cho dòng $1.0\text{A}$).
  • Gia tốc cài đặt quá lớn: Giảm thông số $120 và $121 trong GRBL xuống khoảng $50 - 100\text{ mm/s}^2$.
  • Dây đai bị chùng hoặc quá căng: Căn chỉnh lại cữ căng đai GT2 sao cho đai có độ đàn hồi vừa phải khi ấn nhẹ ngón tay.

3. Hệ thống có thể tích hợp với các phần mềm chuyên nghiệp như LightBurn không?

Hoàn toàn có thể. Do hệ thống sử dụng firmware GRBL v1.1 tiêu chuẩn quốc tế, máy tương thích $100%$ với phần mềm thương mại hàng đầu thế giới là LightBurn (chỉ cần chọn thiết bị chuẩn GRBL, cổng COM và thiết lập Baudrate $115200\text{ bps}$) cũng như các phần mềm miễn phí phổ biến như LaserGRBL, Universal Gcode Sender.

4. Quy trình bảo dưỡng định kỳ máy bao gồm những công việc gì?

  • Vệ sinh thấu kính quang học: Sau mỗi $20 - 30\text{ giờ}$ làm việc, dùng tăm bông thấm cồn Isopropyl Alcohol ($IPA \ge 90%$) lau nhẹ bề mặt kính ngoài của đầu laser để làm sạch bụi khói bám dính.
  • Bôi trơn cơ khí: Tra dầu silicon chuyên dụng hoặc mỡ trắng vào rãnh nhôm định hình và các vòng bi con lăn V-wheel mỗi tháng một lần.
  • Kiểm tra độ căng dây đai: Định kỳ siết chặt các ốc khóa cố định puly trên trục động cơ để chống hiện tượng dơ lỏng (Backlash).

5. Chi phí đầu tư trọn gói và thời gian hoàn vốn thực tế là bao lâu?

Tổng chi phí linh kiện mua mới trên thị trường cho toàn bộ hệ thống dao động từ $1.800.000$ đến $2.300.000\text{ VNĐ}$. Với công suất sản xuất trung bình 10 - 15 sản phẩm khắc lưu niệm/ngày (lợi nhuận ròng khoảng $15.000 - 25.000\text{ VNĐ/sản phẩm}$), cơ sở sản xuất có thể hoàn vốn đầu tư toàn bộ trong thời gian từ $10\text{ đến }15\text{ ngày}$ làm việc.

Kết luận

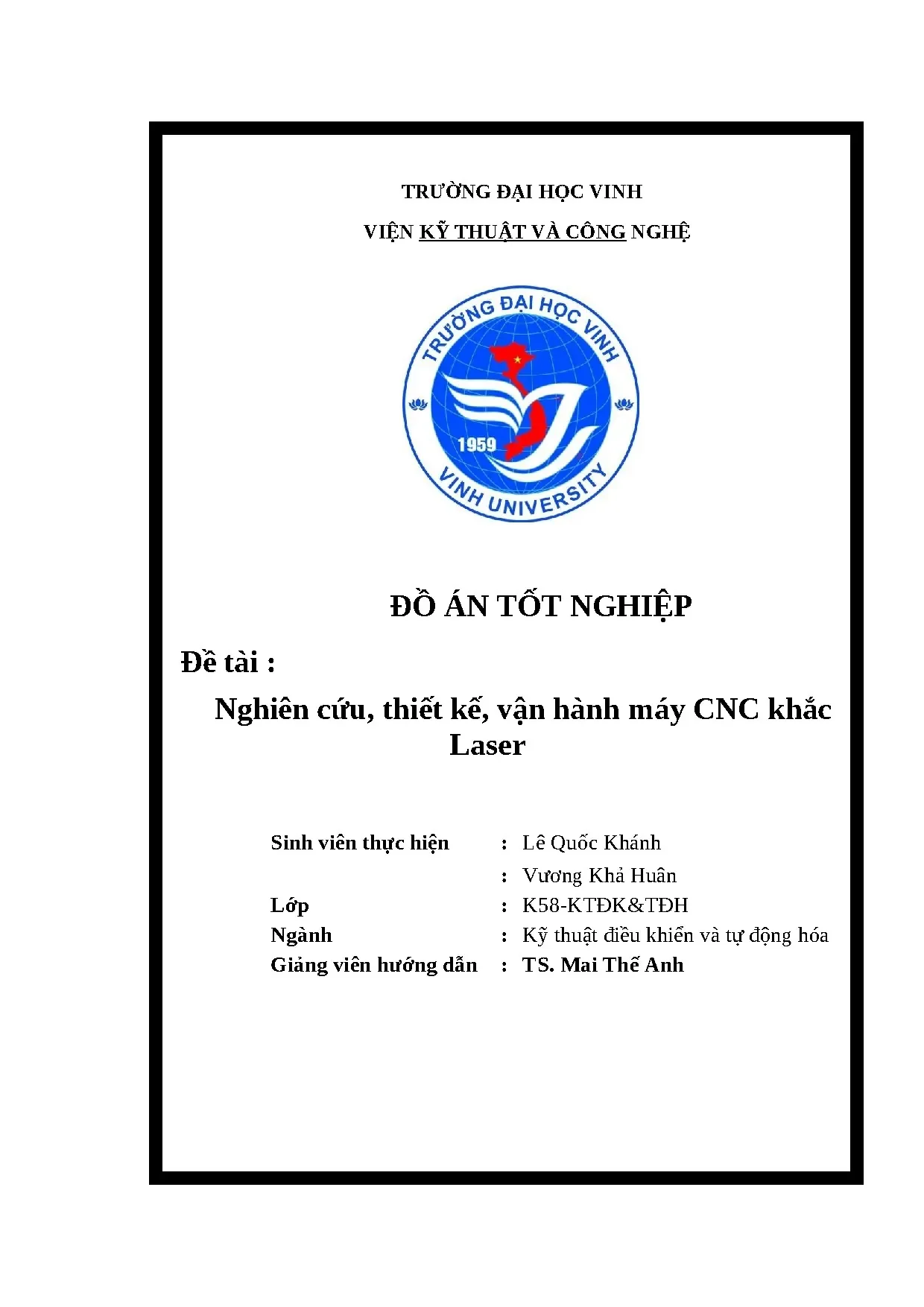

Đồ án tốt nghiệp "Nghiên cứu, thiết kế, vận hành máy CNC khắc Laser" của nhóm tác giả đã giải quyết trọn vẹn bài toán tích hợp liên ngành giữa Cơ khí chính xác, Kỹ thuật điều khiển - Điện tử và Công nghệ phần mềm máy tính. Hệ thống máy khắc laser CNC 2 trục $X-Y$ được chế tạo thành công đã minh chứng cho tính khả thi của việc nội địa hóa các thiết bị tự động hóa với chi phí cực kỳ tối ưu nhưng vẫn đảm bảo độ chính xác động học và độ tin cậy vận hành.

Bằng việc kết hợp kiến trúc phần cứng mở Arduino/CNC Shield, firmware chuẩn công nghiệp GRBL cùng chuỗi xử lý đồ họa vector Inkscape, đề tài đã tạo ra một sản phẩm công nghệ có giá trị ứng dụng thực tiễn cao, phục vụ hiệu quả cho nhu cầu học tập, nghiên cứu và sản xuất kinh doanh tại các doanh nghiệp vừa và nhỏ. Đây là tiền đề kỹ thuật vững chắc để tiếp tục phát triển các dòng máy CNC thông minh đa trục thế hệ mới, tích hợp vi xử lý 32-bit và công nghệ kết nối IoT trong tương lai.
