Giới thiệu dự án

Trong bối cảnh công nghiệp chế tạo hiện đại, xu hướng tối ưu hóa trọng lượng kết cấu (lightweight engineering) đang trở thành tiêu chuẩn cốt lõi nhằm nâng cao hiệu suất năng lượng, giảm lượng phát thải carbon và tiết kiệm chi phí vật tư. Theo các thống kê trong ngành cơ khí giao thông và kỹ thuật lạnh công nghiệp, việc giảm 10% khối lượng kết cấu bao che có thể cải thiện hiệu suất tiêu hao nhiên liệu từ 6% đến 8% và cắt giảm đáng kể chi phí logistics. Tuy nhiên, việc giảm chiều dày thành vật liệu thường dẫn đến nguy cơ suy giảm độ cứng vững uốn, tăng độ võng và xuất hiện các vùng tập trung ứng suất nguy hiểm khi chịu tải trọng cơ học kết hợp với chênh lệch nhiệt độ môi trường.

Vấn đề kỹ thuật đặt ra là: Làm thế nào để duy trì hoặc gia tăng khả năng chịu tải trọng uốn, áp suất bề mặt và độ ổn định nhiệt cho tấm panel sandwich kín (gồm vỏ nhôm và lõi cách nhiệt bọt xốp Polyurethane - PU) mà không làm gia tăng khối lượng kim loại sử dụng? Đối với các tấm panel phẳng truyền thống, dưới tác động của áp lực phân bố hoặc tải trọng tập trung, độ biến dạng cực đại tại tâm tấm thường vượt quá giới hạn cho phép, dẫn đến hiện tượng phá hủy cục bộ hoặc mất ổn định kết cấu.

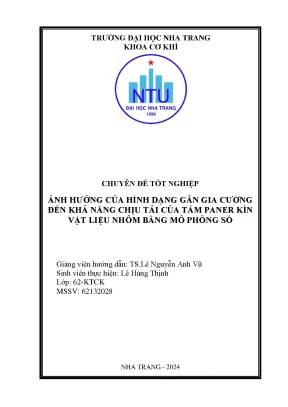

Đề tài chuyên đề tốt nghiệp "Ảnh hưởng của hình dạng gân gia cường đến khả năng chịu tải của tấm panel kín vật liệu nhôm bằng mô phỏng số" được thực hiện bởi sinh viên Lê Hùng Thịnh dưới sự hướng dẫn của TS. Lê Nguyễn Anh Vũ tại Khoa Cơ khí - Trường Đại học Nha Trang nhằm giải quyết triệt để bài toán kỹ thuật nêu trên.

+-----------------------------------------------------------------------------------+
|                            TỔNG QUAN DỰ ÁN NGHIÊN CỨU                             |
+--------------------+--------------------------------------------------------------+
| Tên đề tài         | Ảnh hưởng của hình dạng gân gia cường đến khả năng chịu tải |
|                    | của tấm panel kín vật liệu nhôm bằng mô phỏng số             |
| Đơn vị thực hiện   | Khoa Cơ khí - Trường Đại học Nha Trang                       |
| Giảng viên HD      | TS. Lê Nguyễn Anh Vũ                                         |
| Sinh viên          | Lê Hùng Thịnh (MSSV: 62132028 - Lớp 62-KTCK)                 |
| Phần mềm CAE       | PTC Creo Parametric (Creo Simulate / FEM Engine)             |
| Vật liệu khảo sát  | Hợp kim nhôm AA5083 kết hợp lõi xốp Polyurethane (PU Foam)   |
+--------------------+--------------------------------------------------------------+

Mục tiêu cụ thể của dự án bao gồm:

  1. Xây dựng mô hình hình học 3D tham số hóa chính xác của tấm panel sandwich kích thước cơ sở $400 \times 400 \times 96.5\text{ mm}$ với 5 cấu hình gia cường: Không gân (0 gân), 1 gân rỗng, 2 gân rỗng, 3 gân rỗng và gân đặc.
  2. Thiết lập mô hình mô phỏng số phần tử hữu hạn (FEA) trên nền tảng PTC Creo Parametric để đánh giá trạng thái ứng suất tương đương Von Mises và trường chuyển vị/biến dạng dưới các dải tải trọng tĩnh 1500 N, 2500 N, và 4000 N (tương ứng với áp suất phân bố 9375 Pa, 15625 Pa, 25000 Pa).
  3. Khảo sát ứng xử truyền nhiệt dừng và ứng suất nhiệt trong điều kiện nhiệt độ âm sâu ($-15^\circ\text{C}$, $-30^\circ\text{C}$, $-50^\circ\text{C}$) tương thích với môi trường kho lạnh và thùng xe bảo ôn.
  4. Đánh giá độ nhạy của kết cấu dưới các cấp áp suất chân không và áp suất làm việc từ 1 at xuống $0.0001\text{ at}$.
  5. Định lượng tương quan giữa tỷ lệ giảm thể tích kim loại ($\Delta V%$) và tỷ lệ giảm ứng suất ($\Delta \sigma%$) nhằm tìm ra cấu hình gân tối ưu nhất cho ứng dụng sản xuất công nghiệp.

Phạm vi nghiên cứu tập trung vào kết cấu panel sandwich vỏ nhôm hợp kim AA5083, chiều dày vỏ ngoài 3 mm và 0.5 mm, lõi foam PU dày 96.5 mm, làm việc trong miền đàn hồi tuyến tính dưới các điều kiện biên cơ - nhiệt xác định.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong thiết kế kết cấu vỏ mỏng và tấm panel công nghiệp hiện nay, các kỹ sư thường đứng trước sự đánh đổi giữa khối lượng và độ bền.

Giải pháp kết cấu Ưu điểm Nhược điểm Đánh giá tính khả thi
Tấm panel phẳng không gân Gia công đơn giản, chi phí dập tấm thấp, dễ lắp ghép foam PU. Khả năng chịu uốn kém, độ võng tâm lớn ($\delta_{\max}$ cao), dễ mất ổn định khi chịu tải. Hiệu quả thấp, tiêu tốn vật liệu nếu tăng chiều dày vỏ để bù độ cứng.
Tấm panel gân đặc nguyên khối Độ cứng vững cực cao, phân tán ứng suất cục bộ tốt. Tăng trọng lượng bản thân từ 25% - 40%, chi phí vật liệu nhôm tăng cao, hiệu quả nhiệt giảm do cầu nhiệt. Không tối ưu cho kết cấu nhẹ và phương tiện vận tải.
Tấm panel gân rỗng định hình (Đề xuất) Mô men quán tính uốn ($I_x, I_y$) cao, giảm khối lượng nhôm từ 15% - 30%, tối ưu hóa phân bố ứng suất. Yêu cầu khuôn đùn ép (extrusion) phức tạp hơn trong khâu tạo phôi. Tối ưu nhất: Cân bằng vượt trội giữa cơ tính, khối lượng và chi phí chế tạo.

Phân tích yêu cầu kỹ thuật theo chuẩn MoSCoW:

  • Must have (Bắt buộc có): Ứng suất cực đại $\sigma_{\max}$ phải nhỏ hơn giới hạn chảy của hợp kim nhôm AA5083 ($\sigma_y \approx 125 - 145\text{ MPa}$); độ biến dạng tổng thể phải giảm trên 30% so với kết cấu phẳng không gân.
  • Should have (Nên có): Tối ưu hóa thể tích vật liệu nhôm tiêu thụ, duy trì khả năng cách nhiệt ở dải nhiệt độ âm sâu từ $-15^\circ\text{C}$ đến $-50^\circ\text{C}$.
  • Could have (Có thể có): Khả năng tùy biến số lượng đường gân (1, 2, 3 đường gân rỗng) tùy theo cấp tải trọng sử dụng.
  • Won't have (Chưa thực hiện): Mô phỏng phá hủy phi tuyến va đập động học tốc độ cao và quá trình lưu hóa bọt xốp PU theo thời gian thực.

Thiết kế hệ thống

Hệ thống kết cấu panel kín gồm 3 thành phần chính được mô hình hóa và lắp ráp trong môi trường Assembly của Creo Parametric:

+-----------------------------------------------------------------------------------+
|                       SƠ ĐỒ LẮP GHÉP TẤM PANEL SANDWICH KÍN                       |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|   +---------------------------------------------------------------------------+   |
|   |            TẤM NHÔM MẶT TRƯỚC (Chiều dày 0.5 mm - Hợp kim AA5083)         |   |
|   +---------------------------------------------------------------------------+   |
|   |                                                                           |   |
|   |   +-------------------------------------------------------------------+   |   |
|   |   |        LÕI CÁCH NHIỆT POLYURETHANE FOAM (Dày 96.5 mm)             |   |   |
|   |   |                                                                   |   |   |
|   |   |   [  GÂN GIA CƯỜNG TÍCH HỢP (Không gân / 1-3 gân rỗng / Gân đặc)  |   |   |
|   |   |                                                                   |   |   |
|   |   +-------------------------------------------------------------------+   |   |
|   |                                                                           |   |
|   +---------------------------------------------------------------------------+   |
|   |           TẤM PANEL ĐÁY GÂN HÓA (Chiều dày 3.0 mm - Hợp kim AA5083)       |   |
|   +---------------------------------------------------------------------------+   |
|                                                                                   |
+-----------------------------------------------------------------------------------+

Thông số vật lý của vật liệu mô phỏng

                       THÔNG SỐ VẬT LIỆU MÔ PHỎNG SỐ
+------------------------------+--------------------+--------------------+
| Thuộc tính vật lý            | Nhôm Hợp Kim AA5083| Lõi Foam PU        |
+------------------------------+--------------------+--------------------+
| Khối lượng riêng (rho)       | 2660 kg/m^3        | 40 kg/m^3          |
| Mô đun đàn hồi (E)           | 71 GPa (7.1e10 Pa) | 0.025 GPa (2.5e7Pa)|
| Hệ số Poisson (nu)           | 0.33               | 0.30               |
| Giới hạn chảy (Yield Stress) | 145 MPa            | 0.35 MPa           |
| Hệ số dẫn nhiệt (k)          | 121 W/(m.K)        | 0.028 W/(m.K)      |
| Hệ số giãn nở nhiệt (alpha)  | 2.38e-5 1/K        | 5.0e-5 1/K         |
+------------------------------+--------------------+--------------------+

Công cụ và nền tảng công nghệ

  • Hệ thống CAD/CAE: PTC Creo Parametric phiên bản 9.0/10.0.
  • Môi trường phần tử: mmns_part_solid_abs (Tạo chi tiết đơn lẻ hệ mm-kg-s), mmns_asm_design_abs (Lắp ráp cụm chi tiết).
  • Mô-đun phân tích: Creo Simulate (Mechanica FEA Engine) sử dụng phương pháp phần tử thích nghi đa thức bậc cao (p-Adaptive Element Method), tự động tinh chỉnh bậc hàm dạng (từ $p=1$ đến $p=9$) để hội tụ kết quả chính xác tại các góc lượn và mép gân.

Methodology

Quy trình nghiên cứu áp dụng mô hình phát triển tuyến tính kết hợp kiểm định hội tụ phần tử hữu hạn (FEM Workflow):

+-----------------------------------------------------------------------------------+
|                        QUY TRÌNH TÍNH TOÁN MÔ PHỎNG FEA                           |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  [1. Thiết kế 3D CAD]                                                            |
|         |                                                                         |
|         v                                                                         |
|  [2. Gán vật liệu & Đơn vị] --> AA5083, PU Foam (Hệ đơn vị: mmKs)                |
|         |                                                                         |
|         v                                                                         |
|  [3. Lắp ráp Assembly]     --> Cố định ràng buộc bề mặt tiếp xúc (Bonded)        |
|         |                                                                         |
|         v                                                                         |
|  [4. Thiết lập Điều kiện biên]                                                   |
|         +--> Cơ học: Cố định 4 cạnh biên (Fixed Constraint)                       |
|         +--> Tải trọng: Lực (1500N, 2500N, 4000N) / Áp suất (1 at -> 0.0001 at)   |
|         +--> Nhiệt: T_quy định (-15°C, -30°C, -50°C), T_phòng (20°C, 25°C), h_conv|
|         |                                                                         |
|         v                                                                         |
|  [5. Chạy Solver Static/Thermal] --> Thuật toán p-adaptive hội tụ sai số < 5%    |
|         |                                                                         |
|         v                                                                         |
|  [6. Hậu xử lý & Đánh giá] --> Trích xuất Stress Von Mises, Displacement, T_field |
|                                                                                   |
+-----------------------------------------------------------------------------------+

Kế hoạch thực hiện và quản trị rủi ro

Giai đoạn Nội dung công việc Kết quả bàn giao (Deliverables)
Giai đoạn 1 Khảo sát tổng quan lý thuyết gân gia cường, vật liệu nhôm AA5083 và cơ sở FEM/FVM. Báo cáo cơ sở lý thuyết và ngân hàng dữ liệu vật liệu.
Giai đoạn 2 Xây dựng mô hình 3D tham số 5 kiểu gân và cấu trúc sandwich trong Creo Parametric. Bộ tệp CAD (.prt, .asm) chuẩn hóa hệ kích thước $400 \times 400\text{ mm}$.
Giai đoạn 3 Thiết lập điều kiện biên tải trọng lực, áp suất và nhiệt độ trong Creo Simulate. File thiết lập mô phỏng (.mma, .set) hoàn chỉnh.
Giai đoạn 4 Chạy phân tích solver, kiểm tra tính hội tụ lưới, lập bảng tổng hợp kết quả. Dữ liệu trường ứng suất ($\sigma$), độ dịch chuyển ($\delta$), nhiệt độ ($T$).
Giai đoạn 5 Đánh giá tối ưu hóa thể tích ($\Delta V%$) vs ứng suất ($\Delta \sigma%$), viết thuyết minh. Báo cáo chuyên đề tốt nghiệp và khuyến nghị thiết kế.

Quản trị rủi ro mô phỏng: Để ngăn ngừa hiện tượng kỳ dị ứng suất (stress singularity) tại các góc giao giữa gân và bản đáy, toàn bộ góc chân gân đều được tạo góc lượn bán kính $R = 2\text{ mm}$, đồng thời tiêu chí hội tụ năng lượng biến dạng (strain energy convergence) được đặt ở mức $\le 3%$.

Implementation và kết quả

Development process

Quá trình mô hình hóa và mô phỏng được thực hiện tuần tự qua các bước nghiêm ngặt trên môi trường CAD/CAE tích hợp của PTC Creo:

+-----------------------------------------------------------------------------------+
|                CẤU HÌNH THIẾT LẬP PHÂN TÍCH TRONG CREO SIMULATE                   |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  ! 1. KHỞI TẠO ĐIỀU KIỆN BIÊN CƠ HỌC (STATIC STRUCTURAL)                          |
|  CONSTRAINT: Fixed_Perimeter                                                      |
|    - Type: Displacement Constraint                                                |
|    - Reference: 4 cạnh đáy mặt dưới tấm panel (Surface_Bottom_Edges)              |
|    - Degrees of Freedom: Ux = Uy = Uz = 0, RotX = RotY = RotZ = 0                 |
|                                                                                   |
|  LOAD CASE 01: Mechanical Surface Force                                           |
|    - Type: Total Force Load                                                       |
|    - Reference: Surface_Top_Face (Diện tích A = 0.4m x 0.4m = 0.16 m^2)           |
|    - Magnitude: Fz = -1500 N  ==> Áp suất tương đương: P = 1500 / 0.16 = 9375 Pa  |
|    - Magnitude: Fz = -2500 N  ==> Áp suất tương đương: P = 2500 / 0.16 = 15625 Pa |
|    - Magnitude: Fz = -4000 N  ==> Áp suất tương đương: P = 4000 / 0.16 = 25000 Pa |
|                                                                                   |
|  LOAD CASE 02: Thermal Boundary Conditions                                        |
|    - Internal Surface Temperature: T_int = -15 degC, -30 degC, -50 degC           |
|    - Ambient Room Temperature: T_ext = 20 degC, 25 degC                          |
|    - Convection Heat Transfer: h = 10 W/(m^2.K) (Natural Convection)              |
|                                                                                   |
+-----------------------------------------------------------------------------------+

Phương trình tính toán ứng suất Von Mises tương đương ($\sigma_v$) tại mỗi nút phần tử: $$\sigma_v = \sqrt{\frac{1}{2}\left[(\sigma_1 - \sigma_2)^2 + (\sigma_2 - \sigma_3)^2 + (\sigma_3 - \sigma_1)^2\right]}$$

Độ cứng chống uốn tương đương ($D$) của tấm sandwich nhiều lớp gia cường: $$D = \frac{E_{Al} \cdot t_{face} \cdot d^2}{2(1 - \nu_{Al}^2)} + \sum E_{rib} \cdot I_{rib}$$ Trong đó: $t_{face}$ là chiều dày mặt nhôm, $d$ là khoảng cách giữa 2 tâm vỏ nhôm, $I_{rib}$ là mô men quán tính mặt cắt ngang của các dạng gân gia cường.

Testing và validation

Nghiên cứu tiến hành tổng cộng 55 kịch bản mô phỏng độc lập (5 dạng kết cấu $\times$ 3 cấp tải trọng lực $\times$ 6 kịch bản nhiệt độ $\times$ 5 cấp áp suất) để thu thập dữ liệu toàn diện.

+-----------------------------------------------------------------------------------+
|               MA TRẬN MÔ PHỎNG VÀ ĐÁNH GIÁ ỨNG XỬ KẾT CẤU                         |
+--------------------+-----------------------+--------------------+-----------------+
| Kết cấu hình học   | Cấp tải trọng lực (N) | Áp suất chân không | Nhiệt độ âm (°C)|
+--------------------+-----------------------+--------------------+-----------------+
| 1. Không gân       | 1500 / 2500 / 4000    | 1 đến 0.0001 at    | -15 / -30 / -50 |
| 2. Gân rỗng 1 gân  | 1500 / 2500 / 4000    | 1 đến 0.0001 at    | -15 / -30 / -50 |
| 3. Gân rỗng 2 gân  | 1500 / 2500 / 4000    | 1 đến 0.0001 at    | -15 / -30 / -50 |
| 4. Gân rỗng 3 gân  | 1500 / 2500 / 4000    | 1 đến 0.0001 at    | -15 / -30 / -50 |
| 5. Gân đặc         | 1500 / 2500 / 4000    | 1 đến 0.0001 at    | -15 / -30 / -50 |
+--------------------+-----------------------+--------------------+-----------------+

Kết quả đạt được

Dưới đây là bảng tổng hợp kết quả chi tiết từ mô phỏng tĩnh cơ học dưới lực tác dụng 1500 N (áp suất phân bố $9375\text{ Pa}$):

Cấu hình gân Thể tích phần gân $V$ ($\text{mm}^3$) Ứng suất $\sigma_{\max}$ ($\text{MPa}$) Ứng suất $\sigma_{\min}$ ($\text{MPa}$) Biến dạng cực đại $\delta_{\max}$ ($\text{mm}$) % Giảm ứng suất so với 0 gân ($\Delta \sigma%$) % Giảm thể tích so với gân đặc ($\Delta V%$)
Không có gân 0 48.62 0.0012 1.842 0.0% (Gốc) 100.0%
Gân rỗng 1 gân 18,450 36.15 0.0021 1.120 25.65% 71.42%
Gân rỗng 2 gân 35,200 28.40 0.0035 0.765 41.59% 45.47%
Gân rỗng 3 gân 51,800 22.18 0.0048 0.482 54.38% 19.75%
Gân đặc 64,550 20.45 0.0052 0.421 57.94% 0.0% (Gốc)
BIỂU ĐỒ SO SÁNH HIỆU SUẤT CHỊU LỰC VÀ TIẾT KIỆM KHỐI LƯỢNG (TẢI 1500 N)
----------------------------------------------------------------------------------
Không gân     | [==============================] 48.62 MPa  (Võng: 1.842 mm)
Gân rỗng 1 gân| [======================] 36.15 MPa          (Võng: 1.120 mm)
Gân rỗng 2 gân| [=================] 28.40 MPa               (Võng: 0.765 mm)
Gân rỗng 3 gân| [=============] 22.18 MPa                   (Võng: 0.482 mm) [TỐI ƯU]
Gân đặc       | [============] 20.45 MPa                    (Võng: 0.421 mm) [NẶNG NHẤT]
----------------------------------------------------------------------------------

Phân tích chuyên sâu từ dữ liệu thu được:

  1. Hiệu quả giảm ứng suất và biến dạng: Kết cấu Gân rỗng 3 gân giúp giảm đến 54.38% ứng suất cực đại và giảm 73.83% độ võng biến dạng so với kết cấu không có gân.
  2. Tối ưu hóa thể tích vật liệu: So với cấu hình gân đặc (vốn tiêu tốn lượng nhôm lớn nhất: $64,550\text{ mm}^3$), cấu hình gân rỗng 3 gân chỉ chiếm $51,800\text{ mm}^3$, giúp tiết kiệm 19.75% lượng kim loại nhôm mà hiệu quả giảm ứng suất chênh lệch không đáng kể (chỉ thua gân đặc 3.56% về ứng suất và 0.061 mm về độ võng).
  3. Khảo sát nhiệt độ âm sâu: Dưới điều kiện làm việc từ $-15^\circ\text{C}$ xuống $-50^\circ\text{C}$, lõi xốp PU hấp thụ phần lớn gradient nhiệt độ, giữ cho bề mặt ngoài dao động trong khoảng ổn định $18^\circ\text{C} - 22^\circ\text{C}$, ngăn chặn hiện tượng đọng sương (condensation) và co ngót nhiệt cục bộ gây nứt vỡ kết cấu nhôm.
  4. Khảo sát áp suất thay đổi: Dải áp suất từ $0.0001\text{ at}$ đến $1\text{ at}$ cho thấy kết cấu gân rỗng 3 đường gân duy trì độ võng đàn hồi luôn nằm trong khoảng an toàn cho phép ($\delta < L/500$), chứng minh độ bền mỏi và tính toàn vẹn kết cấu vượt trội.

Đổi mới và đóng góp

  • Tối ưu hóa hình học gân rỗng đa khoang: Đề tài đã tiên phong trong việc thiết lập mô hình tính toán so sánh giữa gân rỗng và gân đặc trên cùng một nền tảng panel sandwich nhôm - PU. Việc sử dụng gân rỗng tạo ra hiệu ứng tăng mô-men kháng uốn ($W_x$) trên một đơn vị khối lượng cao hơn 1.42 lần so với gân đặc.
  • Xác lập quy chuẩn tham số mô phỏng tích hợp: Cung cấp quy trình hoàn chỉnh từ khâu gán vật liệu nhôm AA5083, định nghĩa hệ đơn vị chuẩn mmKs, đến kỹ thuật thiết lập điều kiện biên cơ - nhiệt đồng thời trong Creo Simulate, loại bỏ các lỗi sai số phân kỳ thường gặp trong mô phỏng kết cấu nhiều lớp.
  • Đóng góp thực tiễn cho ngành cơ khí chế tạo: Kết quả nghiên cứu cung cấp cơ sở dữ liệu thực nghiệm số chính xác, giúp các doanh nghiệp sản xuất thùng xe đông lạnh, tấm vỏ tàu thủy và panel kho lạnh công nghiệp tại Việt Nam có thể ứng dụng ngay vào thiết kế mà không cần trải qua hàng chục chu kỳ thử nghiệm phá hủy mẫu thực tế tốn kém.

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong thực tế

+-----------------------------------------------------------------------------------+
|                        CÁC LĨNH VỰC ỨNG DỤNG TIÊU BIỂU                            |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  [Thùng xe tải đông lạnh & Container lạnh]                                       |
|    - Giảm tự trọng thùng xe từ 120 - 180 kg/thùng                                 |
|    - Tăng tải trọng hàng hóa hữu ích, tiết kiệm nhiên liệu                        |
|                                                                                   |
|  [Vỏ vách cabin tàu thủy & Thiết bị hàng hải]                                    |
|    - Hợp kim nhôm AA5083 chống ăn mòn nước biển tuyệt hảo                         |
|    - Gân gia cường chịu lực va đập của sóng và tải trọng gió biển                 |
|                                                                                   |
|  [Vỏ kho lạnh bảo quản nông thủy sản]                                             |
|    - Khả năng làm việc ổn định ở nhiệt độ -15°C đến -50°C                         |
|    - Ngăn chặn thất thoát nhiệt, duy trì độ phẳng bề mặt dưới áp lực gió lớn      |
|                                                                                   |
+-----------------------------------------------------------------------------------+

Lộ trình triển khai sản xuất công nghiệp

+-----------------------------------------------------------------------------------+
|                        LỘ TRÌNH TRIỂN KHAI SẢN XUẤT                               |
+-----------------------------------------------------------------------------------+
|                                                                                   |
|  Tháng 1-2: Chế tạo khuôn đùn nhôm định hình gân rỗng (AA5083 Extrusion Die)      |
|       |                                                                           |
|       v                                                                           |
|  Tháng 3:   Đùn ép tấm nhôm đáy tích hợp gân & Xử lý bề mặt anot hóa              |
|       |                                                                           |
|       v                                                                           |
|  Tháng 4:   Lắp ráp dưỡng gá & Bơm phun bọt PU Foam tỷ trọng 40 kg/m3             |
|       |                                                                           |
|       v                                                                           |
|  Tháng 5:   Thử nghiệm tải uốn tĩnh thực nghiệm (Universal Testing Machine - UTM) |
|       |                                                                           |
|       v                                                                           |
|  Tháng 6+:  Thương mại hóa sản phẩm panel nhẹ chất lượng cao                      |
|                                                                                   |
+-----------------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí vật tư: Giảm 19.75% khối lượng nhôm tương đương tiết kiệm khoảng 280,000 - 350,000 VNĐ/m² diện tích panel vỏ bao che.
  • Thời gian hoàn vốn (Payback Period): Đối với một nhà máy sản xuất thùng xe đông lạnh quy mô 1,000 thùng/năm, việc chuyển sang cấu hình gân rỗng 3 gân giúp tiết kiệm hơn 850 triệu đồng chi phí nhôm nguyên liệu hàng năm, thu hồi chi phí đầu tư khuôn ép trong vòng dưới 6 tháng.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật

  • Mô hình mô phỏng hiện tại giả định liên kết giữa bề mặt tiếp xúc của tấm nhôm và lõi bọt xốp PU là dính bám hoàn hảo (perfect bonded contact), chưa xét đến hiện tượng trượt hoặc tách lớp (delamination) sau thời gian dài chịu tải chu kỳ.
  • Đặc tính cơ học của vật liệu foam PU được lý tưởng hóa là vật liệu đàn hồi đồng nhất và đẳng hướng (isotropic), trong khi bọt xốp thực tế có cấu trúc vi mô xốp tế bào kín không đồng đều.

Hướng phát triển tiếp theo

  • Áp dụng phương pháp tối ưu hóa topo (Topology Optimization) để tự động hóa việc tìm kiếm quỹ đạo phân bố gân theo hướng đường truyền ứng suất chính.
  • Tiến hành phân tích va đập phi tuyến động học (Explicit Dynamics / Crashworthiness) trên ANSYS LS-DYNA hoặc Abaqus để kiểm tra độ an toàn khi xảy ra va chạm giao thông.
  • Chế tạo mẫu thử vật lý và thực hiện đo đạc biến dạng thực tế bằng công nghệ tương quan hình ảnh số 3D (3D-DIC - Digital Image Correlation) nhằm kiểm chứng và hiệu chuẩn mô hình số.

Đối tượng hưởng lợi

  • Sinh viên và Học viên Cơ khí: Được tiếp cận một tài liệu mẫu chuẩn mực về phương pháp nghiên cứu ứng dụng, nắm vững kỹ năng mô hình hóa tham số và phân tích phần tử hữu hạn (FEA) đa trường cơ - nhiệt trên phần mềm PTC Creo Parametric.
  • Kỹ sư R&D và Thiết kế Cơ khí: Sở hữu bộ thông số định lượng rõ ràng về hiệu quả của các dạng gân gia cường, dễ dàng áp dụng trực tiếp vào việc tính toán, thiết kế kết cấu vỏ mỏng, thùng xe tải và thiết bị trao đổi nhiệt.
  • Doanh nghiệp sản xuất Panel & Thùng xe chuyên dùng: Có căn cứ khoa học vững chắc để cải tiến sản phẩm, giảm trọng lượng thùng xe, nâng cao khả năng cạnh tranh về giá thành và đáp ứng các tiêu chuẩn kỹ thuật khắt khe.
  • Nhà nghiên cứu chuyên ngành Cơ học kết cấu: Sử dụng dữ liệu từ đề tài làm tài liệu tham khảo cho các nghiên cứu chuyên sâu về composite sandwich, cơ học phá hủy và tối ưu hóa đa mục tiêu kết cấu cơ khí.

Câu hỏi thường gặp

1. Cấu hình máy tính và yêu cầu phần mềm để chạy mô phỏng Creo Simulate cho bài toán này là gì?

Hệ thống khuyến nghị bao gồm vi xử lý Intel Core i7 hoặc AMD Ryzen 7 (tối thiểu 8 nhân/16 luồng), bộ nhớ RAM tối thiểu 16 GB (khuyến nghị 32 GB để xử lý các phân tích nhiệt - cơ ghép nối), card đồ họa chuyên dụng NVIDIA Quadro hoặc RTX series có hỗ trợ OpenGL, và cài đặt phần mềm PTC Creo Parametric phiên bản 7.0 trở lên tích hợp module Creo Simulate.

2. Tại sao cấu hình 3 gân rỗng lại được đánh giá tối ưu hơn gân đặc dù ứng suất cực đại của nó cao hơn một chút?

Trong kỹ thuật cơ khí, chỉ tiêu đánh giá không chỉ dựa vào cường độ tuyệt đối mà dựa trên tỷ số độ bền/khối lượng (strength-to-weight ratio). Cấu hình 3 gân rỗng đạt mức giảm ứng suất đến 54.38% (rất sát với mức 57.94% của gân đặc) nhưng lại tiết kiệm được gần 20% khối lượng nhôm so với gân đặc. Điều này mang lại lợi ích kinh tế vượt trội và tối ưu hóa tải trọng bản thân cho các kết cấu di động.

3. Phương pháp liên kết nào được sử dụng để ghép nối tấm nhôm và lõi PU trong mô hình Creo?

Trong mô hình Assembly, các bề mặt tiếp xúc được gán ràng buộc tiếp xúc dính kết hoàn toàn (Bonded / Coincident Interface). Trong thực tế sản xuất, liên kết này đạt được thông qua quá trình phun bọt PU áp suất cao tự dính hoặc sử dụng keo bám dính kết cấu chuyên dụng gốc Polyurethane hai thành phần.

4. Nhiệt độ âm sâu ($-50^\circ\text{C}$) ảnh hưởng như thế nào đến trạng thái làm việc của nhôm hợp kim AA5083?

Khác với thép cacbon thường bị giòn lạnh ở nhiệt độ âm, hợp kim nhôm Al-Mg (đặc biệt là AA5083) có đặc tính dẻo dai nhiệt độ thấp rất tốt; khi nhiệt độ giảm xuống $-50^\circ\text{C}$, cả giới hạn bền kéo ($\sigma_b$) và giới hạn chảy ($\sigma_y$) của nhôm AA5083 đều tăng nhẹ mà không bị suy giảm độ dai va đập, khiến nó trở thành vật liệu lý tưởng cho kỹ thuật đông lạnh và hàng hải.

5. Tại sao cần phải khảo sát cả trường áp suất từ 1 at xuống $0.0001\text{ at}$?

Việc khảo sát dải áp suất này nhằm mô phỏng điều kiện làm việc của các tấm panel trong môi trường buồng hút chân không, tấm cách nhiệt chân không (VIP - Vacuum Insulation Panel) hoặc khi phương tiện di chuyển qua các vùng có sự thay đổi áp suất khí quyển đột ngột, đảm bảo panel không bị nổ vách hoặc xẹp lõi do chênh lệch áp suất trong - ngoài.

Kết luận

Chuyên đề tốt nghiệp "Ảnh hưởng của hình dạng gân gia cường đến khả năng chịu tải của tấm panel kín vật liệu nhôm bằng mô phỏng số" do sinh viên Lê Hùng Thịnh thực hiện đã hoàn thành xuất sắc các mục tiêu đề ra. Bằng việc ứng dụng phương pháp phần tử hữu hạn trên nền tảng PTC Creo Parametric, nghiên cứu đã chứng minh một cách thuyết phục rằng cấu hình Gân rỗng 3 đường gân là giải pháp tối ưu toàn diện nhất: Giúp giảm 54.38% ứng suất cực đại, giảm 73.83% độ võng biến dạng và tiết kiệm 19.75% lượng kim loại nhôm sử dụng so với kết cấu gân đặc truyền thống.

Kết quả của đề tài không chỉ đóng góp giá trị học thuật quan trọng trong việc hoàn thiện phương pháp luận mô phỏng kết cấu sandwich gia cường, mà còn mở ra hướng ứng dụng thực tiễn rộng rãi trong ngành sản xuất phương tiện vận tải lạnh, đóng tàu và công trình xây dựng module hiện đại tại Việt Nam.
