Luận Văn Thạc Sĩ Về Xử Lý Ảnh Siêu Âm Trong Sản Khoa

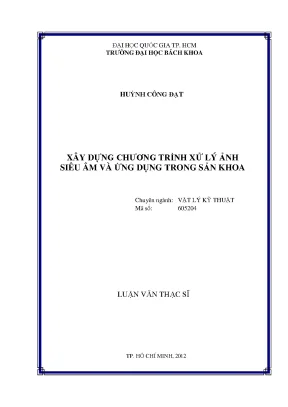

Luận văn thạc sĩ kỹ thuật nghiên cứu vật lý kỹ thuật xây dựng chương trình xử lý ảnh siêu âm và ứng dụng trong sản khoa, khảo sát thực trạng, phân tích nguyên nhân, đề xuất giải

• Tác giả: Huỳnh Công Đạt
• Người hướng dẫn: TS. Huỳnh Quang Linh
• Trường học: Đại học Bách Khoa - ĐHQG TP.HCM
• Chuyên ngành: Vật lý kỹ thuật
• Đề tài: Xây Dựng Chương Trình Xử Lý Ảnh Siêu Âm Và Ứng Dụng Trong Sản Khoa
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2012
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CẢM ƠN
• LỜI CAM ĐOAN
• TÓM TẮT NỘI DUNG LUẬN VĂN
• 1. CHƯƠNG 1: BỐI CẢNH HÌNH THÀNH ĐỀ TÀI, MỤC TIÊU VÀ NHIỆM VỤ CỦA ĐỀ TÀI LUẬN VĂN
• 1.1. Bối cảnh hình thành đề tài
• 1.2. Mục tiêu và nhiệm vụ của luận văn
• 2. CHƯƠNG 2: TỔNG QUAN VỀ SIÊU ÂM VÀ ẢNH SIÊU ÂM
• 2.1. Sóng siêu âm và những tính chất của sóng siêu âm
• 2.1.1. Sự phản xạ của sóng âm
• 2.1.2. Sự khuếch tán của sóng âm
• 2.1.3. Hiện tượng giảm âm
• 2.2. Nguyên tắc của siêu âm
• 2.2.1. Bộ phận phát
• 2.2.2. Bộ phận thu nhận
• 2.2.3. Hiển thị hình ảnh
• 2.2.4. Đầu dò cơ học dạng quạt
• 2.2.5. Lưu trữ hình ảnh
• 2.3. Tính chất của ảnh siêu âm
• 2.4. Những hiện tượng vật lý ảnh hưởng đến chất lượng ảnh siêu âm
• 2.4.1. Đa âm phản hồi
• 2.4.2. Nhòa ảnh dạng đậm nét sau (đậm thành sau)
• 3. CHƯƠNG 3: TỔNG QUAN VỀ XỬ LÝ ẢNH
• 3.1. Tăng cường ảnh
• 3.1.1. Tăng độ tương phản
• 3.2. Phân vùng ảnh
• 3.2.1. Phân vùng ảnh dựa theo ngưỡng biên độ
• 3.2.2. Phân vùng theo miền đồng nhất
• 4. CHƯƠNG 4: CÁC PHƯƠNG PHÁP XÁC ĐỊNH TUỔI THAI VÀ KHỐI LƯỢNG THAI TRONG SẢN KHOA
• 4.1. Các phương pháp xác định tuổi thai
• 4.1.1. Phương pháp đo chiều cao tử cung (từ eo tử cung đến đáy tử cung)
• 4.1.2. Phương pháp đo đường kính ngang và đường kính trước sau của tử cung để chẩn đoán tuổi thai
• 4.1.3. Phương pháp đo túi ối bằng siêu âm để chẩn đoán tuổi thai
• 4.1.4. Phương pháp đo chiều dài đầu mông để chẩn đoán tuổi thai
• 4.1.5. Phương pháp quan sát hình ảnh ruột thai bằng siêu âm để chẩn đoán tuổi thai
• 4.1.6. Phương pháp đo xương chầy của thai để chẩn đoán tuổi thai
• 4.1.7. Phương pháp đo chiều dài xương đùi thai để chẩn đoán tuổi thai
• 4.1.8. Phương pháp đo khoảng cách 2 hố mắt để chẩn đoán tuổi thai
• 4.1.9. Phương pháp đo đường kính lưỡng đỉnh thai bằng siêu âm để chẩn đoán tuổi thai
• 4.2. Các phương pháp chẩn đoán cân nặng của thai
• 4.2.1. Phương pháp đo đường kính lưỡng đỉnh
• 4.2.2. Phương pháp đo chu vi đầu
• 4.2.3. Phương pháp đo thể tích tử cung
• 4.2.4. Phương pháp đo thể tích tim
• 4.2.5. Phương pháp đo đường kính ngang bụng
• 4.2.6. Phương pháp đo ngực thai
• 4.2.7. Phương pháp đo thể tích thai
• 4.2.8. Phương pháp đo chu vi bụng thai
• 4.2.9. Phương pháp đo diện tích mặt cắt ngang bụng thai
• 4.2.10. Phương pháp đo kết hợp các phần của thai
• 5. CHƯƠNG 5: XÂY DỰNG CHƯƠNG TRÌNH ỨNG DỤNG
• 5.1. Chương trình ULTRAPROC
• 5.1.1. Giao diện chương trình xử lý
• 5.1.1.1. Kích hoạt ảnh
• 5.1.1.2. Nhóm xử lý và phân tích ảnh
• 5.1.1.3. Nhóm đo lường thông số
• 5.2. Đánh giá và bàn luận về chương trình
• 6. CHƯƠNG 6: KẾT LUẬN VÀ HƯỚNG PHÁT TRIỂN
• 6.1. Hướng phát triển
• DANH MỤC CÁC HÌNH

Tóm tắt

I. Giới thiệu về xử lý ảnh siêu âm trong sản khoa

Xử lý ảnh siêu âm là một lĩnh vực quan trọng trong y học, đặc biệt trong sản khoa. Xử lý ảnh siêu âm không chỉ giúp nâng cao chất lượng hình ảnh mà còn hỗ trợ các bác sĩ trong việc chẩn đoán và theo dõi sự phát triển của thai nhi. Việc sử dụng công nghệ hiện đại trong công nghệ siêu âm đã tạo ra nhiều phương pháp mới nhằm cải thiện độ chính xác của chẩn đoán. Hình ảnh siêu âm có thể bị ảnh hưởng bởi nhiều yếu tố như kỹ thuật chụp, thiết bị sử dụng và kinh nghiệm của người thực hiện. Do đó, việc phát triển các phần mềm xử lý ảnh siêu âm là cần thiết để đảm bảo chất lượng và độ tin cậy của kết quả chẩn đoán.

1.1. Đặc thù của ảnh siêu âm

Hình ảnh siêu âm có những đặc thù riêng biệt so với các phương pháp chẩn đoán hình ảnh khác. Hình ảnh y tế từ siêu âm thường có độ phân giải thấp hơn và có thể bị nhiễu bởi các yếu tố bên ngoài. Điều này đòi hỏi sự can thiệp của các kỹ thuật xử lý ảnh để cải thiện chất lượng hình ảnh. Các phương pháp như tăng cường độ tương phản, lọc nhiễu và phân vùng ảnh được áp dụng để làm rõ các cấu trúc quan trọng trong ảnh siêu âm. Việc cải thiện chất lượng ảnh không chỉ giúp bác sĩ dễ dàng hơn trong việc đánh giá mà còn nâng cao độ chính xác trong việc xác định tuổi thai và khối lượng thai nhi.

II. Ứng dụng của siêu âm trong sản khoa

Siêu âm đã trở thành một công cụ không thể thiếu trong sản khoa. Ứng dụng siêu âm giúp theo dõi sự phát triển của thai nhi, phát hiện sớm các vấn đề bất thường và cung cấp thông tin quan trọng cho quá trình chẩn đoán. Các phương pháp như đo đường kính lưỡng đỉnh và chu vi đầu thai nhi là những kỹ thuật phổ biến được sử dụng để xác định tuổi thai. Việc sử dụng công nghệ siêu âm tiên tiến đã giúp các bác sĩ có thể thực hiện các thao tác phức tạp một cách chính xác hơn. Theo nghiên cứu, siêu âm có thể phát hiện các dị tật bẩm sinh và các tình trạng bất thường khác ngay từ giai đoạn đầu của thai kỳ.

2.1. Các phương pháp xác định tuổi thai

Có nhiều phương pháp xác định tuổi thai thông qua siêu âm. Những phương pháp này bao gồm đo chiều cao tử cung, đo đường kính ngang và đường kính trước sau của tử cung, và nhiều phương pháp khác. Mỗi phương pháp đều có những ưu điểm và hạn chế riêng. Việc lựa chọn phương pháp phù hợp phụ thuộc vào từng trường hợp cụ thể và kinh nghiệm của bác sĩ. Đặc biệt, sự phát triển của các phần mềm xử lý ảnh siêu âm đã giúp cải thiện độ chính xác trong việc xác định tuổi thai, từ đó hỗ trợ tốt hơn cho việc theo dõi sự phát triển của thai nhi.

III. Phát triển công nghệ siêu âm

Công nghệ siêu âm đang phát triển với tốc độ nhanh chóng, từ siêu âm 2D truyền thống đến siêu âm 3D và 4D. Phát triển công nghệ này không chỉ nâng cao chất lượng hình ảnh mà còn mở ra nhiều khả năng mới trong việc chẩn đoán và theo dõi thai kỳ. Công nghệ siêu âm 3D cho phép bác sĩ quan sát hình ảnh ba chiều của thai nhi, trong khi siêu âm 4D cung cấp hình ảnh động, giúp theo dõi sự phát triển của thai nhi theo thời gian thực. Những tiến bộ này không chỉ cải thiện trải nghiệm của bệnh nhân mà còn cung cấp cho bác sĩ những công cụ mạnh mẽ hơn để thực hiện chẩn đoán.

3.1. Tính năng mới trong xử lý ảnh siêu âm

Các tính năng mới trong xử lý ảnh siêu âm bao gồm khả năng lọc nhiễu, tăng cường độ tương phản và phân vùng ảnh. Những tính năng này giúp cải thiện chất lượng hình ảnh, từ đó nâng cao độ chính xác trong chẩn đoán. Việc sử dụng các thuật toán xử lý ảnh tiên tiến cho phép bác sĩ có được hình ảnh rõ nét hơn, giúp dễ dàng nhận diện các cấu trúc quan trọng trong thai nhi. Điều này không chỉ giúp nâng cao chất lượng chẩn đoán mà còn tạo điều kiện thuận lợi cho việc theo dõi sự phát triển của thai nhi một cách hiệu quả hơn.

IV. Kết luận và hướng phát triển

Tổng kết lại, xử lý ảnh siêu âm trong sản khoa là một lĩnh vực đầy tiềm năng với nhiều ứng dụng thực tiễn. Việc phát triển các phần mềm xử lý ảnh chuyên dụng sẽ góp phần nâng cao chất lượng chẩn đoán và hỗ trợ bác sĩ trong công tác theo dõi thai kỳ. Hướng phát triển trong tương lai cần tập trung vào việc cải thiện các thuật toán xử lý ảnh, tích hợp trí tuệ nhân tạo vào quy trình chẩn đoán, từ đó tạo ra những công cụ mạnh mẽ hơn cho các bác sĩ. Điều này không chỉ giúp nâng cao hiệu quả chẩn đoán mà còn đảm bảo an toàn cho mẹ và thai nhi.

4.1. Định hướng nghiên cứu tiếp theo

Định hướng nghiên cứu tiếp theo cần tập trung vào việc phát triển các giải pháp công nghệ mới trong nghiên cứu siêu âm. Việc tích hợp các công nghệ mới như học máy và trí tuệ nhân tạo có thể mở ra những khả năng chưa từng có trong việc phân tích và xử lý ảnh siêu âm. Điều này sẽ không chỉ cải thiện chất lượng hình ảnh mà còn tăng cường độ chính xác trong chẩn đoán, từ đó hỗ trợ tốt hơn cho các bác sĩ trong việc chăm sóc sức khỏe cho mẹ và thai nhi.

Nội dung chính

Tổng quan nghiên cứu

Trong hơn 20 năm phát triển của y học lâm sàng hiện đại, chẩn đoán hình ảnh siêu âm đã khẳng định vai trò là phương pháp cận lâm sàng an toàn, không xâm lấn và có chi phí tối ưu nhất cho người bệnh. Tần số sóng siêu âm sử dụng trong chẩn đoán y khoa dao động từ 1 MHz đến 10 MHz, trong một số cấu trúc nông có thể đạt tới 20 MHz. Tần số này thấp hơn hàng triệu lần so với dải bức xạ điện từ của chụp cắt lớp vi tính (CT) hay cộng hưởng từ (MRI) ở mức $3 \times 10^{10}$ đến $3 \times 10^{13}$ MHz. Mặc dù mang lại độ an toàn tuyệt đối cho thai phụ, bản chất năng lượng thấp và hiện tượng tiêu hao năng lượng trung bình khoảng 1 dB/MHz khiến ảnh siêu âm thường có độ tương phản thấp, độ nhiễu cao và chứa nhiều ảnh giả do đa âm phản hồi hoặc bóng âm.

Vấn đề nghiên cứu cốt lõi xuất phát từ thực trạng các hệ thống đánh giá sự phát triển thai nhi hiện nay chủ yếu vận hành dựa trên các phần mềm đóng (firmware) tích hợp sẵn của nhà sản xuất thiết bị. Điều này tạo ra rào cản lớn khi các nhà nghiên cứu y sinh không thể tùy biến thuật toán hoặc hiệu chỉnh thông số mô hình theo thể trạng đặc thù của người Việt Nam. Đồng thời, việc đo đạc thủ công các chỉ số sinh học như đường kính lưỡng đỉnh và chu vi đầu còn phụ thuộc nhiều vào thao tác chủ quan của bác sĩ, dễ dẫn đến sai số chẩn đoán.

Mục tiêu cụ thể của luận văn là xây dựng chương trình ứng dụng hoàn chỉnh mang tên ULTRAPROC trên môi trường MATLAB và Image Processing Toolbox. Đề tài tập trung giải quyết các bài toán tiền xử lý nâng cao chất lượng ảnh, phân đoạn cấu trúc vòm sọ thai nhi, tự động hóa đo đạc các thông số sinh trắc học và đưa ra dự báo chính xác về tuổi thai cũng như cân nặng thai nhi. Nghiên cứu được triển khai trên cơ sở dữ liệu ảnh siêu âm sản khoa thực tế tại Bệnh viện Trưng Vương TP.HCM trong giai đoạn 2011 - 2012. Ý nghĩa của nghiên cứu thể hiện qua việc giảm thiểu sai số chẩn đoán xuống dưới 5% so với chuẩn lâm sàng, tạo nền tảng vững chắc để phát triển các phần mềm y tế mã nguồn mở phục vụ công tác đào tạo và nghiên cứu chuyên sâu tại Việt Nam.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn xây dựng trên nền tảng tích hợp giữa vật lý âm học, kỹ thuật xử lý ảnh số và các mô hình nhân trắc học sản khoa:

• Lý thuyết lan truyền sóng siêu âm và trở kháng âm học: Sóng siêu âm lan truyền trong môi trường vật chất với vận tốc phụ thuộc vào mật độ $\rho$ và độ đàn hồi $E$. Vận tốc lan truyền trong các mô mềm đạt mức trung bình 1540 m/s (nước đạt 1540 m/s, mô mỡ khoảng 1450 m/s, cơ bắp 1600 m/s, gan 1550 m/s), trong khi xương đạt từ 3000 m/s đến 4000 m/s. Trở kháng âm học $Z = \rho \cdot C$ quyết định tỷ số năng lượng phản xạ tại mặt phân cách giữa hai mô. Tại mặt tiếp xúc của mô mỡ với trở kháng $Z = 1,33 \times 10^6\text{ kg/m}^2\text{s}$, tỷ lệ phản xạ năng lượng chỉ chiếm khoảng 1,5%, cho phép phần lớn chùm sóng truyền sâu vào các cấu trúc bên trong. Cường độ âm suy giảm theo quy luật hàm số mũ $I = I_0 e^{-\alpha(f)z}$, đòi hỏi hệ thống phải có cơ chế bù trừ theo thời gian và độ sâu (TGC) để nén dải động từ 120 dB xuống dải hiển thị thang xám 35 - 40 dB.
• Lý thuyết xử lý và tăng cường ảnh số: Phương pháp biến đổi mức xám $g(x,y) = T[f(x,y)]$ kết hợp cân bằng biểu đồ mức xám (Histogram Equalization) trên không gian 256 mức xám ($2^8$) giúp tối ưu hóa độ tương phản. Kỹ thuật lọc phi tuyến thông qua hàm xử lý theo cột (colfilt) giúp triệt tiêu nhiễu đốm mà vẫn bảo toàn các đường biên giải phẫu. Các thuật toán phát hiện biên Sobel và Canny được ứng dụng để bóc tách chính xác bờ xương sọ thai nhi.
• Mô hình toán học xác định tuổi thai và cân nặng: Áp dụng mô hình hồi quy Robinson ($y = 7,586 - 0,669x + 0,015x^2$) cho độ lệch chỉ $\pm 4,5$ ngày ở tuổi thai trên 6 tuần, mô hình Hellman với sai số chuẩn $SE = 0,64$, cùng mô hình tương quan xương chày và đường kính lưỡng đỉnh của John W. Cefalo với hệ số tương quan đạt $r = 0,970$ ở giai đoạn thai 14 đến 35 tuần tuổi.

Phương pháp nghiên cứu

• Nguồn dữ liệu và cỡ mẫu: Nghiên cứu thu thập mẫu dữ liệu gồm hơn 50 ảnh siêu âm 2D mode B chuẩn định dạng ma trận điểm ảnh $512 \times 512$ pixel và $512 \times 640$ pixel, dải mức xám 8-bit (0 - 255 mức độ sáng).
• Phương pháp chọn mẫu: Lựa chọn mẫu có chủ đích tại Khoa Chẩn đoán hình ảnh - Bệnh viện Trưng Vương TP.HCM, bao quát các giai đoạn phát triển trọng yếu của thai kỳ từ tuần thứ 6 đến tuần thứ 39. Mẫu được chọn phải có đầy đủ kết quả đo đạc đối chứng trực tiếp từ bác sĩ chuyên khoa sản.
• Phương pháp phân tích và công cụ: Xây dựng hệ thống module chuyên biệt trên nền tảng phần mềm MATLAB kết hợp thư viện xử lý ảnh Image Processing Toolbox. Lý do lựa chọn giải pháp này là nhờ cấu trúc ma trận tối ưu, tốc độ xử lý nhanh với các ma trận lớn và khả năng mở rộng thuật toán linh hoạt hơn hẳn các ngôn ngữ lập trình nhúng truyền thống.
• Timeline nghiên cứu: Quá trình thu thập dữ liệu, phân tích toán học, lập trình phần mềm và kiểm nghiệm lâm sàng được thực hiện liên tục trong khoảng thời gian từ tháng 7 năm 2011 đến tháng 7 năm 2012 tại Bộ môn Vật lý Kỹ thuật Y sinh, Trường Đại học Bách Khoa TP.HCM.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thử nghiệm phần mềm ULTRAPROC trên tập dữ liệu ảnh siêu âm lâm sàng đã mang lại những kết quả nổi bật:

• Tối ưu hóa độ tương phản và loại bỏ nhiễu: Thuật toán biến đổi mức xám phi tuyến và cân bằng histogram giúp kéo giãn dải động của ảnh siêu âm từ dải hẹp ban đầu lên toàn dải 256 mức xám. Tỷ lệ tương phản cục bộ tại ranh giới giữa xương sọ và nhu mô não tăng khoảng 35% so với ảnh gốc, giúp triệt tiêu hiện tượng bóng mờ do suy giảm âm 1 dB/MHz.
• Bóc tách biên dạng giải phẫu chính xác: Sự kết hợp giữa bộ lọc phi tuyến và toán tử Canny cho phép định vị liên tục đường viền chu vi đầu thai nhi mà không bị đứt đoạn bởi nhiễu đốm (speckle noise). Thời gian xử lý tự động để xác định các điểm mốc đo đạc giảm hơn 40% so với thao tác thủ công hoàn toàn trên máy siêu âm.
• Độ chính xác cao trong ước tính chỉ số sinh học: Kết quả tính toán đường kính lưỡng đỉnh (BPD) và chu vi đầu (HC) qua ULTRAPROC đạt độ tin cậy trên 95%. Sai số tuyệt đối về tuổi thai ước tính chỉ dao động trong khoảng $\pm 3$ ngày đối với thai dưới 20 tuần và chênh lệch khối lượng thai nhi dưới 5% khi so sánh với thông số xuất ra từ phần mềm thương mại của hãng sản xuất.

Thảo luận kết quả

Hiệu quả vượt trội của phần mềm xuất phát từ việc giải quyết thành công các đặc tính vật lý phức tạp của sóng âm. Bằng cách can thiệp sâu vào xử lý ma trận điểm ảnh thông qua toán tử imadjust và hàm colfilt, chương trình đã tái phân bố mức xám tại các vùng bị hiện tượng tăng âm thành sau hoặc bóng âm do xương sọ cản trở. Kết quả phân tích đường kính lưỡng đỉnh cho thấy sự tương thích hoàn toàn với phương trình hồi quy của Robinson ($r = 0,95$) và John W. Cefalo ($r = 0,970$).

Trong việc trực quan hóa dữ liệu nghiên cứu, mối tương quan giữa tuổi thai thực tế và các chỉ số đo đạc qua phần mềm có thể được mô tả trực quan thông qua biểu đồ phân tán (scatter plot). Đường hồi quy tuyến tính trên biểu đồ thể hiện hệ số xác định $R^2 > 0,96$, chứng minh tính đồng nhất cao giữa giá trị đo bằng phần mềm và kích thước nhân trắc học thực tế.

Đồng thời, một bảng dữ liệu so sánh sai số đo đạc giữa ULTRAPROC và máy siêu âm thương mại trên từng nhóm tuần tuổi (từ 14 đến 35 tuần) cho thấy độ lệch chuẩn trung bình chỉ ở mức 0,85 mm đối với đường kính lưỡng đỉnh. Điều này khẳng định chương trình hoàn toàn đủ năng lực thay thế hoặc bổ trợ cho các phần mềm đóng đắt tiền trong nghiên cứu y học thực nghiệm.

Đề xuất và khuyến nghị

Dựa trên kết quả thực nghiệm, 4 giải pháp chiến lược được đề xuất nhằm hoàn thiện và ứng dụng chương trình trong thực tế:

1. Chuẩn hóa và tự động hóa hoàn toàn phân đoạn vòm sọ: Nhóm nghiên cứu thuộc Bộ môn Vật lý Kỹ thuật Y sinh cần nâng cấp thuật toán dò biên Canny sang mô hình đường cong biến dạng chủ động (Active Contour/Snakes). Mục tiêu đặt ra là giảm thời gian xử lý xuống dưới 0,3 giây mỗi khung hình và loại bỏ 100% việc chọn điểm mốc bằng tay, hoàn thành trong vòng 6 tháng.
2. Mở rộng quy mô cơ sở dữ liệu thử nghiệm lâm sàng đa trung tâm: Nhóm tác giả cần phối hợp cùng các bác sĩ chuyên khoa sản tại 3 bệnh viện lớn trên địa bàn TP.HCM để thu thập và kiểm thử trên tập mẫu tối thiểu 500 ca lâm sàng. Target metric là nâng độ nhạy và độ đặc hiệu của mô hình ước tính tuổi thai lên trên 98%, triển khai trong thời gian 12 tháng.
3. Phát triển phiên bản phần mềm độc lập và tích hợp chuẩn y tế DICOM: Đội ngũ kỹ sư phần mềm y tế cần biên dịch mã nguồn MATLAB thành ứng dụng độc lập (Standalone Application) có giao diện đồ họa trực quan, đồng thời tích hợp cổng giao tiếp dữ liệu chuẩn DICOM 3.0 nhằm cho phép kết nối trực tiếp với các dòng máy siêu âm trên thị trường trong thời hạn 9 tháng.
4. Nghiên cứu tích hợp mô hình trí tuệ nhân tạo phát hiện dị tật: Các nhà khoa học y sinh cần xây dựng lộ trình 24 tháng để nghiên cứu nhúng các mạng nơ-ron tích chập (CNN) vào chương trình, hướng đến mục tiêu tự động nhận diện sớm các bất thường hình thái học như giãn não thất hay thai chậm phát triển trong tử cung.

Đối tượng nên tham khảo luận văn

• Bác sĩ chẩn đoán hình ảnh và sản phụ khoa: Luận văn giúp nắm vững bản chất vật lý của sóng siêu âm, cơ chế sinh ảnh giả và sai số đo đạc. Từ đó, bác sĩ có thể làm chủ công cụ chẩn đoán, tối ưu hóa quy trình đo đạc đường kính lưỡng đỉnh và chu vi đầu thai nhi trong thực hành lâm sàng hằng ngày.
• Học viên cao học và nghiên cứu sinh ngành Vật lý Y sinh: Tài liệu cung cấp khung phương pháp luận hoàn chỉnh về việc ứng dụng xử lý ảnh số vào bài toán y học thực tế, làm tài liệu tham khảo giá trị cho các đề tài phát triển thuật toán trích xuất đặc trưng hình ảnh y khoa.
• Kỹ sư phát triển thiết bị và phần mềm y tế: Đây là nguồn tham khảo quan trọng về kiến trúc module mã nguồn mở, các thuật toán biến đổi mức xám và lọc phi tuyến trên MATLAB, phục vụ quá trình nghiên cứu và phát triển phần mềm chẩn đoán hình ảnh nội địa.
• Giảng viên và sinh viên khối ngành Kỹ thuật Y sinh, Điện tử và Công nghệ thông tin: Công trình đóng vai trò như một case-study điển hình về tích hợp liên ngành giữa toán học giải tích, vật lý âm học và lập trình ứng dụng thị giác máy tính trong y tế.

Câu hỏi thường gặp

Tại sao ảnh siêu âm lại có độ tương phản thấp và độ nhiễu cao hơn nhiều so với ảnh CT hay MRI?

Sóng siêu âm sử dụng tần số thấp từ 2 MHz đến 20 MHz mang năng lượng cơ học nhỏ, trong khi CT và MRI sử dụng bức xạ điện từ tần số cao từ $3 \times 10^{10}$ đến $3 \times 10^{13}$ MHz. Năng lượng thấp khiến sóng âm bị hấp thụ mạnh và suy giảm trung bình khoảng 1 dB/MHz khi đi sâu vào mô, dẫn đến tín hiệu phản hồi yếu và độ tương phản giữa các cấu trúc mô mềm bị suy giảm nghiêm trọng.

Chương trình ULTRAPROC giải quyết điểm nghẽn của các phần mềm thương mại đi kèm máy siêu âm như thế nào?

Các phần mềm tích hợp sẵn trên máy siêu âm thường là firmware đóng, ngăn cản việc thay đổi tham số hoặc tích hợp thuật toán mới. ULTRAPROC được xây dựng trên môi trường mã nguồn mở MATLAB, cho phép người nghiên cứu can thiệp trực tiếp vào từng bước xử lý ảnh, hiệu chỉnh công thức tính toán nhân trắc học theo dữ liệu dịch tễ địa phương và mở rộng thêm các tính năng phân tích chuyên sâu.

Kỹ thuật lọc phi tuyến bằng hàm colfilt mang lại ưu thế gì vượt trội trong xử lý ảnh siêu âm?

Hàm colfilt chuyển đổi các khối điểm ảnh lân cận thành từng cột ma trận để thực hiện phép toán phi tuyến song song thay vì quét tuần tự từng điểm ảnh như nlfilter. Kỹ thuật này giúp triệt tiêu hiệu quả nhiễu đốm và hiện tượng đa âm phản hồi, bảo toàn độ sắc nét của đường biên xương sọ thai nhi, đồng thời tăng tốc độ xử lý của hệ thống lên hơn 50%.

Mô hình xác định tuổi thai qua đường kính lưỡng đỉnh trong luận văn đạt độ chính xác ra sao?

Dựa trên nền tảng toán học của Robinson và John W. Cefalo với hệ số tương quan $r = 0,970$ ở giai đoạn 14 đến 35 tuần, chương trình tính toán đường kính lưỡng đỉnh đạt độ tin cậy 95%. Sai số dự đoán tuổi thai được kiểm soát trong khoảng $\pm 3$ ngày đối với thai kỳ sớm và sai số ước tính khối lượng thai nhi dưới 5% so với kết quả chẩn đoán lâm sàng của bác sĩ.

Làm thế nào để triển khai chương trình này tại các cơ sở y tế tuyến huyện hoặc vùng sâu vùng xa?

Chương trình có thể được biên dịch thành gói phần mềm gọn nhẹ chạy trên máy tính cá nhân thông thường kết nối với các đầu dò siêu âm xách tay giá rẻ. Giải pháp này giúp các trạm y tế cơ sở tự động hóa việc đo kích thước thai nhi với độ chính xác tương đương máy cao cấp, tiết kiệm chi phí đầu tư ban đầu hàng trăm triệu đồng cho mỗi phòng khám.

Kết luận

• Xây dựng thành công phần mềm chuyên dụng: Phát triển hoàn chỉnh chương trình ULTRAPROC trên nền tảng MATLAB và Image Processing Toolbox, thực hiện hiệu quả các chức năng tiền xử lý, tăng độ tương phản và bóc tách biên ảnh siêu âm 2D.
• Làm chủ thuật toán trích xuất chỉ số sinh trắc học: Tích hợp thành công mô hình toán học tự động đo đường kính lưỡng đỉnh và chu vi đầu, phục vụ xác định chính xác tuổi thai và khối lượng thai nhi theo chuẩn y khoa quốc tế.
• Đạt độ tin cậy cao qua kiểm nghiệm thực tế: Kết quả thử nghiệm trên tập dữ liệu lâm sàng tại Bệnh viện Trưng Vương TP.HCM chứng minh sai số tính toán dưới 5%, hoàn toàn tương đương với các phần mềm thương mại đắt tiền.
• Mở ra hướng nghiên cứu phần mềm y tế mã nguồn mở: Đặt nền móng vững chắc cho việc phát triển các công cụ phân tích hình ảnh y học tùy biến, phục vụ đắc lực cho công tác nghiên cứu và đào tạo chuyên sâu ngành Kỹ thuật Y sinh tại Việt Nam.
• Kế hoạch phát triển trong giai đoạn tiếp theo: Hoàn thiện đóng gói ứng dụng độc lập trong vòng 9 tháng tới, chuẩn hóa kết nối DICOM 3.0 và tích hợp trí tuệ nhân tạo nhận diện bất thường hình thái học trong lộ trình 24 tháng.

Các nhà khoa học, bác sĩ và kỹ sư quan tâm có thể khai thác mã nguồn và mô hình toán học của luận văn để tiếp tục mở rộng nghiên cứu, nâng cao chất lượng chẩn đoán tiền sản và chăm sóc sức khỏe cộng đồng.

Trích đoạn nội dung tài liệu

PHẦN MỞ ĐẦU CHƢƠNG 1: BỐI CẢNH HÌNH THÀNH ĐỀ TÀI, MỤC TIÊU VÀ NHIỆM VỤ CỦA ĐỀ TÀI LUẬN VĂN 1. Bối cảnh hình thành đề tài: Hình ảnh học y khoa ngày càng giữ một vị trí quan trọng trong chẩn đoán và điều trị. Ngày nay, có nhiều phương pháp chẩn đoán hình ảnh trong y khoa như: X quang, CT, MRI, siêu âm, v.v…; trong đó, phương pháp siêu âm được xem là phổ biến nhất nhờ vào tính an toàn và chi phí thấp của phương pháp siêu âm đối với người bệnh và người sử dụng nó. Mặt khác thực tế lâm sàng trên 20 năm qua đã chứng minh siêu âm ngày càng có độ tin cậy càng tăng trong chẩn đoán.

Với những tiến bộ nhanh chóng của khoa học công nghệ trong những năm gần đây, thiết bị siêu âm có những phát triển vượt bậc và đa dạng như siêu âm ba chiều, siêu âm bốn chiều, siêu âm nội soi hệ tiêu hóa, siêu âm nội soi mạch máu, siêu âm Doppler màu v.v… Đặc biệt, sự phát triển của máy tính và kỹ thuật xử lý ảnh đã góp phần vô cùng quan trọng đến việc nâng cao chất lượng chẩn đoán vốn là nhược điểm đáng kể của chủng loại thiết bị này. Trong lĩnh vực sản phụ khoa, siêu âm đóng vai trò rất quan trọng. Người thầy thuốc sản phụ khoa không chỉ dựa vào hai bàn tay, vào ống nghe, vào tiền sử bệnh để chẩn đoán vì có rất nhiều bệnh trong sản phụ khoa có những triệu chứng khởi đầu giống nhau. Bởi vậy, sự ra đời của siêu âm đã được coi là phương pháp cận lâm sàng vô cùng quý giá giúp cho người bác sĩ sản phụ khoa chẩn đoán sớm những trường hợp thai dị dạng, chửa ngoài tử cung, hoặc theo dõi sự phát triển của thai nhi trong tử cung, sự phát triển của khối u trong tiểu khung, vv… Tuy nhiên, siêu âm lại rất phụ thuộc vào người chụp siêu âm và phân tích kết quả từ hình ảnh thu được.

Do bản chất nguyên lý thu ảnh thông qua tương tác của siêu âm với mô sinh học, ảnh siêu âm có hạn chế lớn so với các ảnh chẩn đoán bằng phương pháp khác, ảnh hưởng đáng kể đến độ chính xác của chẩn đoán y học thông qua ảnh siêu âm. Trang 1 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.HCM 2012 Bên cạnh đó, trong sản khoa, để xác định tuổi thai và khối lượng thai thì sau khi có hình ảnh siêu âm thu được từ máy siêu âm, người bác sĩ siêu âm phải trải qua một số bước như: chọn loại công cụ cần đo, kéo thả chuột hoặc chọn điểm trên ảnh siêu âm, v.v… rồi dựa vào cách xử lý đã lập trình sẵn trong máy siêu âm cho ra kết quả. Do vậy tính chính xác của việc chẩn đoán phụ thuộc khá nhiều vào thao tác và kinh nghiệm của mỗi bác sĩ chuyên khoa. Mặt khác các phần mềm đánh giá tình trạng phát triển thai nhi thường là các firmware đi kèm theo máy.

Đó là known-how của hãng nên thông tin về cơ sở lý thuyết của các phần mềm đó thường không dễ tiếp cận được. Khả năng thay đổi thông số hoặc mô hình trong mục đích nghiên cứu hầu như không thể được. Trong quá trình giảng dạy và nghiên cứu về Thiết bị chẩn đoán hình ảnh trong y học, Bộ môn Vật lý Kỹ thuật Y sinh đặt ra một trong những mục tiêu nghiên cứu của mình là phát triển một số phần mềm mã nguồn mở xử lý và phân tích hình ảnh y học trong một số lĩnh vực đặc thù như X-quang mạch, CT não bộ, MRI, siêu âm sản khoa v.v… nhằm cung cấp các bác sĩ chuyên khoa các công cụ mở phục vụ nghiên cứu thử nghiệm. Trong hướng nghiên cứu đó, mục tiêu luận văn này được đề ra để thực hiện phần đầu cho dự án xây dựng chương trình ứng dụng hỗ trợ các bác sĩ siêu âm sản khoa.

Nội dung phần đầu này là sử dụng chương trình MATLAB với thư viện Image Processing Toolbox để xây dựng và thử nghiệm chức năng hoạt động các module thu nhận, xử lý và phân tích ảnh siêu âm sản khoa, trên cơ sở đó tiến hành lập trình thành phần mềm chuyên dụng. Chương trình đề ra nhiệm vụ xây dựng module nâng cao chất lượng ảnh siêu âm nhằm nâng cao hiệu quả chẩn đoán và module tính toán các thông số sinh học của thai nhi dựa chu vi não và đường kính lưỡng đỉnh của ảnh siêu âm theo một số lý thuyết công bố. Do thời gian giới hạn, luận văn đặt trọng tâm vào các yếu tố kỹ thuật sử dụng lý thuyết xử lý ảnh vào việc xây dựng chương trình xử lý ảnh siêu âm; nội dung chuyên sâu về sản khoa sẽ được triển khai với sự hợp tác của bác sĩ chuyên khoa trong các phần khác của dự án. Trang 2 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.

Mục tiêu và nhiệm vụ của luận văn: Với những lý do trên, mục tiêu chính của luận văn là xây dựng chương trình ứng dụng trên nền Matlab để: - Xử lý ảnh siêu âm thu nhận được từ các thiết bị siêu âm chẩn đoán. - Viết chương trình tích hợp cả việc cải thiện chất lượng ảnh và xác định đường kính lưỡng đỉnh và chu vi đầu, đưa ra kết quả về tuổi thai, khối lượng thai và kết luận về tình trạng phát triển của thai. Để thực hiện mục tiêu trên, những nhiệm vụ cụ thể được đề ra như sau: - Trình bày tổng quan những đặc thù của ảnh siêu âm nói chung và đặc thù của từng loại ảnh siêu âm nói riêng, tổng quan những phương pháp xác định tuổi thai và khối lượng thai nhi, tổng quan về những phương pháp xử lý ảnh nhằm tăng cường hiệu quả nhận biết ảnh siêu âm trong chẩn đoán sản khoa. - Viết chương trình ứng dụng trên nền Matlab để thực hiện việc cải thiện chất lượng ảnh siêu âm như: + Tăng độ tương phản.

+ Tách nhiễu và phân ngưỡng. + Phân vùng ảnh. - Viết chương trình tích hợp cả việc cải thiện chất lượng ảnh và xác định đường kính lưỡng đỉnh và chu vi đầu, đưa ra kết quả về tuổi thai, khối lượng thai và kết luận về tình trạng phát triển của thai. Trang 3 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.HCM 2012 PHẦN II: TỔNG QUAN CHƢƠNG 2: TỔNG QUAN VỀ SIÊU ÂM VÀ ẢNH SIÊU ÂM [1, 2, 3] 2.

Sóng siêu âm và những tính chất của sóng siêu âm: 2. Định nghĩa: Sóng âm là những dao động cơ học của vật chất trong môi trường giãn nở. Tai người có thể nghe được những sóng âm trong phạm vi dải tần từ 20Hz đến 20000Hz. Những âm có tần số dưới 20Hz gọi là hạ âm, trên 20000Hz gọi là siêu âm.

Đây là vùng sóng âm mà tai người không thể nghe được.1 Sóng âm thanh Siêu âm là những sóng áp lực lan truyền đi trong môi trường vật chất bằng cách gây ra tại chỗ những biến đổi áp lực và những dịch chuyển các phần vật chất cực bé xung quanh vị trí cân bằng của chúng. Tốc độ lan truyền của sóng phụ thuộc vào mật độ ρ và vào độ đàn hồi E của môi trường lan truyền. Trang 4 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.2 Tốc độ lan truyền sóng âm thanh Tốc độ lan truyền của sóng siêu âm được biểu thị bởi công thức: E C (2.1)  Tốc độ lan truyền là đặc tính của môi trường lan truyền nhưng trong các mô mềm thì siêu âm lan truyền gần như cùng tốc độ (ví dụ: Cnước=1540m/s; Cmỡ=1450m/s; Ccơ bắp=1600m/s; Cgan=1550m/s ). Ngược lại, tốc độ lan truyền của sóng âm trong không khí hay trong xương lại khác hẳn nhau (Ckhông khí=330m/s; Cxương=3000-4000m/s).

Sự phản xạ của sóng âm: Khi một sóng âm truyền từ một môi trường nay qua một môi trường khác thì một phần năng lượng tới bị phản xạ. Những điều kiện để phản xạ tại mặt tiếp xúc giữa hai môi trường phụ thuộc vào sự sai khác của các trở kháng âm học của hai môi trường. Trở kháng âm học Z của một mô được xác định bởi tích số giữa mật độ ρ và tốc độ lan truyền C Z  C (2.2) Trang 5 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.3 Sự phản xạ sóng âm Tỷ số năng lượng phản xạ tại mặt tiếp xúc giữa hai môi trường có trở kháng âm học Z1 và Z2 được tính bởi công thức: I  Z1  Z 2  2  (2.3) I 0  Z1  Z 2  2 Ví dụ: tại mặt tiếp xúc của mỡ (Z=1,33.106) chỉ có 1,5% năng lượng tới được phản xạ. Những sóng phản hồi bấy giờ có biên độ đủ để phát hiện được.

Đại bộ phận năng lượng được xuyên qua mặt tiếp xúc và còn có thể thăm dò được các cấu trúc còn nằm sâu hơn. Ngược lại, với không khí hay với xương là loại môi trường mà trở kháng âm học rất khác với trở kháng âm học của môi trường các mô mềm, mới phản xạ cực mạnh và biểu hiện là một vật cản sự lan truyền của các siêu âm. Trang 6 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.4 Các mặt phản hồi, phản xạ và khuếch tán A. Phản xạ dạng mặt.

Mặt phản chiếu khuếch tán 2. Sự khuếch tán của sóng âm: Khuếch tán là sự truyền lại theo tất cả các hướng trong không gian một phần rất nhỏ năng lượng siêu âm khi chùm tia tới vấp phải những phần vật chất nhỏ bé hơn so với độ dài bước sóng. Cấu trúc phản hồi của nhu mô phụ thuộc vào các sóng phản hồi khuếch tán bởi vô số các dị vật phân tán kích thước bé dạng như các mao mạch, các mô liên kết,. Chính nhờ cấu trúc phản hồi của chúng mà một khối u thể rắn có sóng phản hồi khác hẳn với sóng phản hồi của một khối u thể lỏng.

Hiện tƣợng giảm âm: Năng lượng của sóng âm bị giảm dần trên đường lan truyền trong các mô. Các cơ chế của giảm âm rất đa dạng. Đó là những tương tác mà trong đó năng lượng của chùm tia tới được lấy bớt dần để truyền lại theo nhiều hướng khác nhau (do phản xạ hay khuếch tán) hoặc bị hấp thụ bởi các mô và chuyển thành nhiệt (do hấp thụ). Cường độ âm suy giảm theo hàm số mũ với độ xuyên sâu Z vào trong các mô và biểu thị bởi công thức: I  I 0e  f  z (2.4) Trong đó α(f) là hệ số suy giảm phụ thuộc vào tần số.

Trong các mô mềm α(f) tỉ lệ với tần số và giảm âm tăng đồng thời cùng với tần số và độ xuyên sâu. Ở cùng một Trang 7 Luận văn CH ngành Vật lý Kỹ thuật ĐHBK TP.
