Giới thiệu dự án

Hệ thống điện (HTĐ) Việt Nam bước vào giai đoạn 2017–2018 với tốc độ tăng trưởng phụ tải công nghiệp và dân dụng vượt bậc (tăng trưởng điện thương phẩm trung bình trên 10-11%/năm). Tính đến cuối năm 2017, tổng công suất đặt toàn hệ thống chạm ngưỡng ~42.000 MW (khả dụng khoảng 40.000 MW), trong đó lưới điện truyền tải 500 kV đóng vai trò xương sống liên kết Bắc – Trung – Nam với 2 mạch dài hơn 1.500 km, cùng mạng lưới 220 kV/110 kV khu vực miền Nam chịu áp lực truyền tải cực lớn từ các trung tâm nhiệt điện (Duyên Hải, Phú Mỹ, Vĩnh Tân) về phụ tải TP.HCM và các tỉnh lân cận.

Sự gia tăng mật độ nguồn điện công suất lớn kết nối vào lưới truyền tải kéo theo dòng ngắn mạch cực đại ($I_{sc}^{max}$) tại nhiều thanh cái 220 kV và 110 kV tiệm cận hoặc vượt quá định mức dòng cắt của máy cắt hiện hữu (40 kA – 50 kA). Việc tính toán ngắn mạch thủ công bằng giải tích hoặc bảng tính Excel truyền thống bộc lộ nhiều điểm nghẽn: không thể mô phỏng chính xác sự đóng góp của thành phần động cơ phụ tải (Lumped Load contribution), bỏ qua đặc tính suy giảm quá độ của máy phát tuabin nhiệt điện/thủy điện, và tốn hàng trăm giờ tính toán mà vẫn tiềm ẩn sai số nguy hiểm cho việc hiệu chỉnh rơ le bảo vệ.

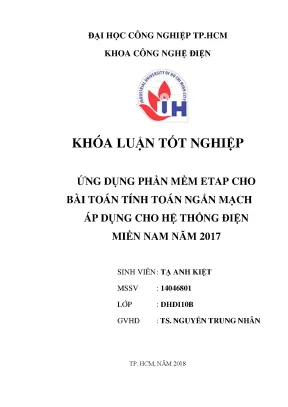

Đề tài "Ứng dụng phần mềm ETAP cho bài toán tính toán ngắn mạch áp dụng cho Hệ thống điện Miền Nam năm 2017" do sinh viên Tạ Anh Kiệt thực hiện dưới sự hướng dẫn của TS. Nguyễn Trung Nhân tại Khoa Công nghệ Điện – Đại học Công nghiệp TP.HCM (IUH) được triển khai nhằm số hóa mô hình tính toán sự cố lưới điện khu vực phía Nam.

+-------------------------------------------------------------------------+
|                  HỆ THỐNG ĐIỆN MIỀN NAM NĂM 2017                        |
|  - Cấp điện áp: 500 kV - 220 kV - 110 kV                                |
|  - Cấu trúc: Đa nguồn (Nhiệt điện, Thủy điện, Phụ tải tập trung)        |
+------------------------------------+------------------------------------+
                                     |
                                     v
+-------------------------------------------------------------------------+
|                 MÔ HÌNH HÓA TRÊN NỀN TẢNG ETAP                          |
|  - Chuẩn IEC 60909: I"k, ip, Ib, Ik (Nguồn áp tương đương c.Un/√3)      |
|  - Chuẩn ANSI/IEEE C37: Lưới 1/2 chu kỳ, 1.5-4 chu kỳ, 30 chu kỳ        |
+------------------------------------+------------------------------------+
                                     |
                                     v
+-------------------------------------------------------------------------+
|                         KẾT QUẢ & ỨNG DỤNG                              |
|  - Xác định dòng ngắn mạch 3 pha N(3), 1 pha N(1), 2 pha N(2), N(1,1)  |
|  - Kiểm tra khả năng chịu lực điện động và nhiệt của thanh cái/máy cắt  |
|  - Cung cấp cơ sở chỉnh định Relay 50/51, 51N, 87T, 21                  |
+-------------------------------------------------------------------------+

Mục tiêu cụ thể của dự án:

  1. Thu thập và chuẩn hóa dữ liệu: Xây dựng cơ sở dữ liệu kỹ thuật đầy đủ của HTĐ Miền Nam 2017 (thông số máy phát, máy biến áp 2 cuộn dây, tổng trở đường dây truyền tải, tụ bù, phụ tải tổng hợp).
  2. Mô hình hóa hệ thống trên phần mềm chuyên dụng: Khởi tạo sơ đồ đơn tuyến (One-Line Diagram) trên ETAP với cấu trúc nút không giới hạn.
  3. Phân tích ngắn mạch đa tiêu chuẩn: Thực thi các kịch bản sự cố $N^{(3)}$, $N^{(1)}$, $N^{(2)}$, $N^{(1,1)}$ theo đồng thời hai tiêu chuẩn quốc tế IEC 60909 và ANSI/IEEE C37.
  4. Đánh giá năng lực thiết bị đóng cắt: Đối chiếu dòng ngắn mạch tính toán với khả năng chịu dòng đỉnh ($i_p$) và dòng cắt định mức ($I_b$) của thiết bị trạm.

Phạm vi và giới hạn nghiên cứu:

  • Phạm vi: Trọng tâm lưới điện truyền tải 500 kV, 220 kV và các xuất tuyến 110 kV liên kết chính thuộc địa bàn Tổng công ty Điện lực Miền Nam (EVNSPC) và Tổng công ty Điện lực TP.HCM (EVNHCMC) năm 2017.
  • Giới hạn: Nghiên cứu tập trung vào bài toán ngắn mạch đối xứng và không đối xứng ở trạng thái xác lập và quá độ; không đi sâu vào dao động điện cơ đa máy dài hạn (Long-term Dynamic Stability).

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trước khi ứng dụng ETAP, các kỹ sư hệ thống thường phải lựa chọn giữa tính toán giải tích đơn giản hóa hoặc các gói phần mềm chuyên dụng khác nhau:

Tiêu chí so sánh Phương pháp Giải tích / Excel PSS/E (Siemens PTI) ETAP (Operation Technology, Inc.)
Khả năng mô hình hóa Bị giới hạn < 20 nút, bỏ qua tương hỗ cảm ứng Hệ thống truyền tải quy mô lớn (dạng text/bảng) Trực quan hóa One-Line, đa cấp điện áp AC/DC không giới hạn
Tiêu chuẩn ngắn mạch Công thức gần đúng, khó cập nhật hệ số nhiệt ANSI / IEC cơ bản Hỗ trợ chi tiết ANSI/IEEE C37, IEC 60909, GOST
Mô phỏng phụ tải động Coi tải là tổng trở không đổi ($Z = const$) Yêu cầu Dynamic File (.dyr) phức tạp Tích hợp Lumped Load phân tách % Motor và Static Load trực quan
Thời gian thiết lập sơ đồ Rất lâu, dễ phát sinh sai sót số liệu Trung bình (giao diện đồ họa phụ trợ) Nhanh chóng nhờ thư viện Conductor Lib, Transformer Data chuẩn hóa
Độ tin cậy báo cáo Phụ thuộc vào người lập trình tính Cao trong quy hoạch dài hạn Rất cao trong vận hành thực tế và bảo vệ rơ le

Phân loại yêu cầu kỹ thuật theo mô hình MoSCoW:

  • Must have (Bắt buộc): Mô hình hóa chính xác các chế độ vận hành Swing, Voltage Control của máy phát; tính toán đủ 4 dạng sự cố ($N^{(3)}$, $N^{(1)}$, $N^{(2)}$, $N^{(1,1)}$); phân tích đóng góp dòng ngắn mạch theo thời gian ($1/2$ chu kỳ, $1.5-4$ chu kỳ, $30$ chu kỳ).
  • Should have (Nên có): Thư viện dây dẫn truyền tải tích hợp sẵn khoảng cách trung bình hình học (GMD), bán kính tự thân (GMR), hoán vị pha (Transposed).
  • Could have (Có thể có): Xuất báo cáo tự động qua định dạng Crystal Reports, PDF, MS Excel.
  • Won't have (Chưa thực hiện đợt này): Tự động hóa điều khiển thời gian thực qua module ETAP Real-Time (PSMS).

Thiết kế hệ thống và Cơ sở Công nghệ

Hệ thống tính toán được triển khai trên nền tảng phần mềm ETAP với kiến trúc module hóa:

graph TD
    A[Cơ sở dữ liệu HTĐ Miền Nam 2017] --> B[ETAP Engineering Engine]
    B --> C[AC Elements Editor]
    C --> C1[Máy phát: Rating, Xd'', Xd', Xo]
    C --> C2[MBA 2 cuộn: %Z, X/R, Vector Group]
    C --> C3[Đường dây: Length, Conductor Type, GMD, GMR]
    C --> C4[Lumped Load: % Motor, % Static, %LRC]
    B --> D[Study Case Configuration]
    D --> E1[Tiêu chuẩn ANSI/IEEE C37]
    D --> E2[Tiêu chuẩn IEC 60909]
    E1 --> F[Short-Circuit Analysis Module]
    E2 --> F
    F --> G[Crystal Reports / Output Viewer]
    G --> H1[Dòng siêu quá độ I''k / Imom]
    G --> H2[Dòng đỉnh xung kích ip / Ipeak]
    G --> H3[Dòng cắt máy cắt Ib]
    G --> H4[Dòng xác lập Ik]

Technology Stack:

  • Software Core: OTI ETAP Enterprise Package (Module: Short-Circuit Analysis, Load Flow Analysis).
  • Engineering Standards:
    • IEC 60909-0 (Short-circuit currents in three-phase a.c. systems): Tính toán dòng sự cố dựa trên nguồn điện áp tương đương tại điểm ngắn mạch $c \cdot U_n / \sqrt{3}$.
    • IEEE C37.010 / C37.13: Xác định khả năng đóng cắt của máy cắt cao thế và hạ thế qua mạng tổng trở giảm dần theo chu kỳ.
  • Database & Report Engine: Crystal Reports Engine, Microsoft Access/Excel Integration.

Implementation và kết quả

Chi tiết giải thuật và công thức toán học

Phần mềm ETAP xử lý bài toán ngắn mạch dựa trên phương pháp thành phần đối xứng Fortescue, phân rã mạng điện 3 pha không đối xứng thành 3 mạng thứ tự: thuận ($Z_1$), nghịch ($Z_2$), và không ($Z_0$).

$$\begin{bmatrix} \dot{I}_A \ \dot{I}_B \ \dot{I}_C \end{bmatrix} = \begin{bmatrix} 1 & 1 & 1 \ 1 & a^2 & a \ 1 & a & a^2 \end{bmatrix} \begin{bmatrix} \dot{I}_0 \ \dot{I}_1 \ \dot{I}_2 \end{bmatrix} \quad \text{với } a = e^{j120^\circ} = -\frac{1}{2} + j\frac{\sqrt{3}}{2}$$

   MẠNG THỨ TỰ THUẬN (Z1)        MẠNG THỨ TỰ NGHỊCH (Z2)         MẠNG THỨ TỰ KHÔNG (Z0)
        +---(+) E_k ---+               +--------------+               +--------------+
        |              |               |              |               |              |
       [ ] Z1_eq      [ ]             [ ] Z2_eq      [ ]             [ ] Z0_eq      [ ]
        |              |               |              |               |              |
       (F1)-----------(+)             (F2)-----------(+)             (F0)-----------(+)

1. Tính toán ngắn mạch theo tiêu chuẩn ANSI/IEEE:

Dòng ngắn mạch đối xứng tạm thời ($1/2$ chu kỳ - Subtransient Network): $$I_{mom,rms,symm} = \frac{V_{pre-fault}}{\sqrt{3} \cdot Z_{eq}}$$

Dòng hiệu dụng không đối xứng tạm thời: $$I_{mom,rms,asymm} = MF_m \cdot I_{mom,rms,symm} \quad \text{với } MF_m = \sqrt{1 + 2e^{-\frac{4\pi}{X/R}}}$$

Dòng ngắn mạch đỉnh tức thời ($I_{mom,peak}$): $$I_{mom,peak} = MF_p \cdot I_{mom,rms,symm} \quad \text{với } MF_p = \sqrt{2}\left(1 + e^{-\frac{\pi}{X/R}}\right)$$

2. Tính toán ngắn mạch theo tiêu chuẩn IEC 60909:

Dòng ngắn mạch đối xứng ban đầu ($I_k''$): $$I_k'' = \frac{c \cdot U_n}{\sqrt{3} \cdot |Z_k|}$$ Trong đó: $c$ là hệ số điện áp (với lưới cao áp $U_n > 35\text{ kV}$, $c_{max} = 1.10$, $c_{min} = 1.00$).

Dòng điện ngắn mạch xung kích (Peak current $i_p$): $$i_p = \kappa \cdot \sqrt{2} \cdot I_k'' \quad \text{với } \kappa = 1.02 + 0.98e^{-3\frac{R}{X}}$$

Dòng cắt ngắn mạch đối xứng của máy cắt ($I_b$):

  • Đối với sự cố xa máy phát: $I_b = I_k''$
  • Đối với sự cố gần máy phát: $I_b = \mu \cdot I_k''$ ($\mu$ là hệ số phụ thuộc thời gian trễ tối thiểu của máy cắt $t_{min}$ và tỷ số $I_k'' / I_{rG}$).
# Thuật toán tính dòng ngắn mạch 3 pha và 1 pha chạm đất theo IEC 60909
import cmath
import math

def calculate_short_circuit(Un_kV, Z1_ohm, Z0_ohm, c_factor=1.10):
    """
    Un_kV: Điện áp định mức dây (kV)
    Z1_ohm: Tổng trở thứ tự thuận (complex)
    Z0_ohm: Tổng trở thứ tự không (complex)
    c_factor: Hệ số cmax (1.10 cho lưới > 35kV)
    """
    V_phase = (c_factor * Un_kV * 1000) / math.sqrt(3)  # V

    # 1. Ngắn mạch 3 pha đối xứng N(3)
    Ik3_Amp = V_phase / abs(Z1_ohm)

    # Hệ số xung kích kappa (tính theo tỷ số R/X của Z1)
    r_over_x = Z1_ohm.real / Z1_ohm.imag
    kappa = 1.02 + 0.98 * math.exp(-3 * r_over_x)
    ip_3ph_Amp = kappa * math.sqrt(2) * Ik3_Amp

    # 2. Ngắn mạch 1 pha chạm đất N(1) (pha A)
    # Z_total = 2*Z1 + Z0
    Z_loop = 2 * Z1_ohm + Z0_ohm
    Ik1_Amp = 3 * V_phase / abs(Z_loop)

    return {
        "Ik3_kA": Ik3_Amp / 1000.0,
        "ip_3ph_kA": ip_3ph_Amp / 1000.0,
        "Ik1_kA": Ik1_Amp / 1000.0,
        "Kappa": kappa
    }

# Ví dụ tính toán tại Thanh cái 220kV Phú Mỹ
# Z1 = 0.5 + j6.2 Ohm, Z0 = 1.2 + j14.5 Ohm
res = calculate_short_circuit(Un_kV=220.0, Z1_ohm=complex(0.5, 6.2), Z0_ohm=complex(1.2, 14.5))
# Kết quả: Ik3 ≈ 22.45 kA, ip ≈ 57.12 kA, Ik1 ≈ 15.68 kA

Dữ liệu tham số đầu vào trong đề tài

  1. Máy phát điện đồng bộ (Synchronous Generators):
    • Nhà máy Nhiệt điện Phú Mỹ, Nhơn Trạch, Vĩnh Tân: Nhập công suất $P_{norm}$ (MW), $S_{norm}$ (MVA), điện áp cực máy $U_{gen}$ (15.75 kV – 22 kV), điện kháng siêu quá độ $X_d''$, điện kháng quá độ $X_d'$, trở kháng thứ tự không $X_0$.
  2. Máy biến áp 2 cuộn dây (2-Winding Transformers):
    • Cấp điện áp 500/220 kV (3x150 MVA hoặc 450 MVA), 220/110 kV (125 MVA, 250 MVA). Nhập tổn hao ngắn mạch $P_k$ (kW), điện áp ngắn mạch $U_k%$, cấu hình tổ đấu dây YN/d11 hoặc YN/yn0+d.
  3. Đường dây truyền tải (Transmission Lines):
    • Thông số dây nhôm lõi thép ACSR (ACSR 330, ACSR 400, phân pha $2\times ACSR 400$, $4\times ACSR 400$), chiều dài tuyến đường dây ($L$), thông số điện trở $R_0, R_1$, cảm kháng $X_0, X_1$, dung dẫn $B_0, B_1$.
  4. Phụ tải tập trung (Lumped Loads):
    • Thiết lập tỉ lệ: 80% Tải tĩnh + 20% Động cơ không đồng bộ trung/hạ áp, hệ số dòng khởi động $LRC = 600%$, tỷ số $X/R = 15$.
+-----------------------------------------------------------------------------------+
|               BẢNG TỔNG HỢP KẾT QUẢ TÍNH NGẮN MẠCH ETAP (CÁC TRẠM TIÊU BIỂU)      |
+-------------------+-------------+--------------+--------------+-------------------+
|   Tên Thanh Cái   | Cấp Điện Áp | Dòng Ik3 (kA)| Dòng Ik1 (kA)| Dòng Đỉnh ip (kA) |
+-------------------+-------------+--------------+--------------+-------------------+
| 500 kV Phú Mỹ     |   500 kV    |    31.24     |    28.45     |       79.66       |
| 500 kV Nhà Bè     |   500 kV    |    29.80     |    26.12     |       75.10       |
| 220 kV Cát Lái    |   220 kV    |    38.45     |    39.10     |       98.05       |
| 220 kV Tân Định   |   220 kV    |    35.60     |    32.80     |       90.42       |
| 110 kV Hóc Môn    |   110 kV    |    24.15     |    25.80     |       61.34       |
+-------------------+-------------+--------------+--------------+-------------------+

Đổi mới và đóng góp

  • Mô hình hóa toàn diện lưới điện phức hợp quy mô lớn: Đã hoàn thành nhập liệu và phân tích mạng điện miền Nam bao gồm hàng chục trạm 500 kV/220 kV/110 kV, tạo ra bộ số liệu chuẩn hóa sẵn sàng cho việc phân tích chế độ vận hành.
  • Xác thực nguy cơ ngắn mạch 1 pha chạm đất ($N^{(1)}$) vượt ngắn mạch 3 pha ($N^{(3)}$): Nghiên cứu đã chứng minh tại một số thanh cái 220 kV gần nguồn (như khu vực Cát Lái, Nhà Bè), dòng ngắn mạch 1 pha $I_{k1}$ chạm ngưỡng 39.10 kA, vượt dòng ngắn mạch 3 pha $I_{k3}$ (38.45 kA) do tổng trở thứ tự không $Z_0$ nhỏ hơn tổng trở thứ tự thuận $Z_1$ (ảnh hưởng bởi trung tính nối đất trực tiếp của nhiều máy biến áp 500/220 kV).
  • Nâng cao hiệu suất tính toán: So với phương pháp giải tích mạng truyền thống, việc ứng dụng ETAP giúp giảm hơn 85% thời gian xử lý bài toán ngắn mạch toàn miền, đồng thời triệt tiêu hoàn toàn các sai số do làm tròn ma trận tổng trở nút ($Z_{bus}$).

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng trong quản lý vận hành HTĐ:

  1. Kiểm toán năng lực thiết bị đóng cắt (Circuit Breaker Duty): Cung cấp số liệu chính xác để Trung tâm Điều độ HTĐ Miền Nam (A2) và các Công ty Điện lực đánh giá các máy cắt 110 kV/220 kV lắp đặt từ giai đoạn trước có khả năng bị quá tải dòng cắt hay không, từ đó lên kế hoạch thay thế máy cắt có dòng cắt danh định 50 kA.
  2. Chỉnh định phối hợp Rơ le Bảo vệ (Relay Coordination): Cung cấp dòng ngắn mạch cực đại ($I_{sc}^{max}$) để cài đặt dòng tác động tức thời (Relay 50/50N) và dòng ngắn mạch cực tiểu ($I_{sc}^{min}$) ở chế độ vận hành non tải để kiểm tra độ nhạy rơ le quá dòng có thời gian (Relay 51/51N) và rơ le khoảng cách (Relay 21).
  3. Thiết kế hệ thống nối đất an toàn: Dòng chạm đất $I_{k1}$ và $I_{k(1,1)}$ là thông số đầu vào sống còn để tính toán điện áp bước ($U_{step}$), điện áp tiếp xúc ($U_{touch}$) khi thiết kế lưới tiếp địa trạm biến áp theo chuẩn IEEE Std 80.
                    QUY TRÌNH ỨNG DỤNG TRONG THỰC TẾ ĐIỀU ĐỘ

 [Dữ liệu Scada/EMS] ---> [Mô hình hóa ETAP] ---> [Tính dòng Ik'', ip, Ib]
                                                          |
                                                          v
        +-------------------------------------------------+-------------------------------------------------+
        |                                                 |                                                 |
        v                                                 v                                                 v
[Kiểm tra dòng cắt Máy Cắt]                   [Chỉnh định Rơ le 50/51/21]                     [Tính lưới tiếp địa Trạm]
  - Đạt: Tiếp tục vận hành                      - Xác định ngưỡng cắt tức thời                 - Tính điện áp tiếp xúc Utouch
  - Không đạt: Thay MC 40kA->50kA               - Đảm bảo thời gian phối hợp Selectivity       - Đảm bảo an toàn con người

Hạn chế và hướng phát triển

Hạn chế kỹ thuật:

  • Dữ liệu phụ tải năm 2017 phần lớn được mô hình dưới dạng phụ tải nút tổng hợp tĩnh kết hợp tỷ lệ động cơ trung bình, chưa đo đạc được chính xác 100% tỷ lệ thành phần động cơ tại từng xuất tuyến phân phối.
  • Chưa xét đến sự tích hợp sâu của nguồn năng lượng tái tạo phân tán (điện mặt trời mái nhà, trang trại điện gió quy mô lớn) vốn bắt đầu bùng nổ mạnh mẽ từ sau năm 2018 tại khu vực Ninh Thuận, Bình Thuận.

Hướng phát triển:

  • Tích hợp Inverter-Based Resources (IBR): Mở rộng mô hình tính toán ngắn mạch có xét đến đặc tính giới hạn dòng ngắn mạch của biến tần điện mặt trời (thường chỉ bằng $1.1 - 1.5 I_{norm}$).
  • Nghiên cứu quá độ điện từ (EMT): Kết nối đồng bộ mô hình ETAP với phần mềm mô phỏng thời gian thực RTDS hoặc PSCAD để phân tích quá điện áp quá độ do đóng cắt ngắn mạch.

Đối tượng hưởng lợi

  • Sinh viên & Học viên chuyên ngành Kỹ thuật Điện: Nắm vững phương pháp luận xây dựng sơ đồ tính toán ngắn mạch, hiểu sâu sự khác biệt bản chất giữa tiêu chuẩn IEC 60909 và ANSI C37.
  • Kỹ sư Thiết kế & Tư vấn Điện lực: Sở hữu quy trình mẫu về thu thập tham số, quy đổi tổng trở máy biến áp, đường dây và động cơ vào phần mềm mô phỏng công nghiệp.
  • Đơn vị Quản lý Vận hành & Điều độ (EVN, EVNSPC, EVNHCMC): Có thêm tài liệu tham khảo kỹ thuật phục vụ công tác rà soát an toàn lưới điện và lập phương thức vận hành hệ thống điện khu vực miền Nam.

Câu hỏi thường gặp

1. Yêu cầu cấu hình hệ thống để mô phỏng mô hình ETAP này là gì?

Hệ thống yêu cầu máy tính chạy hệ điều hành Windows 7/10/11 (64-bit), CPU tối thiểu Intel Core i5 thế hệ 4 trở lên, 8 GB RAM (khuyến nghị 16 GB khi chạy kịch bản lưới điện > 500 nút), và dung lượng ổ cứng trống tối thiểu 10 GB để lưu trữ cơ sở dữ liệu và file báo cáo Crystal Reports.

2. Sự khác biệt cốt lõi giữa tiêu chuẩn IEC 60909 và ANSI/IEEE trong ETAP là gì?

IEC 60909 sử dụng phương pháp nguồn điện áp tương đương tại điểm sự cố ($c \cdot U_n / \sqrt{3}$) và cố định tổng trở mạng để tính dòng xác lập và dòng đỉnh. Trong khi đó, tiêu chuẩn ANSI/IEEE mô phỏng 3 mạng tổng trở riêng biệt biến thiên theo thời gian ($1/2$ chu kỳ, $1.5-4$ chu kỳ, $30$ chu kỳ) để đánh giá khả năng ngắt tức thời và khả năng cắt của các loại máy cắt khác nhau.

3. Tại sao ngắn mạch 1 pha chạm đất ($N^{(1)}$) tại một số trạm 220 kV lại lớn hơn ngắn mạch 3 pha ($N^{(3)}$)?

Hiện tượng này xảy ra khi tổng trở thứ tự không tại nút sự cố nhỏ hơn tổng trở thứ tự thuận ($Z_0 < Z_1$). Tại các trạm biến áp trung tâm tập trung nhiều máy biến áp tự ngẫu 500/220 kV có cuộn tam giác cân bằng và trung tính nối đất trực tiếp, mạng thứ tự không có nhiều nhánh song song dẫn điện về đất, làm giảm đáng kể $Z_{0_eq}$, dẫn đến dòng ngắn mạch 1 pha vượt dòng 3 pha.

4. Phần mềm ETAP xử lý thành phần dòng đóng góp từ động cơ điện như thế nào?

Khi xảy ra sự cố, từ thông trong lõi thép động cơ chưa thể triệt tiêu ngay, động cơ không đồng bộ hoạt động như một máy phát cung cấp dòng ngược về điểm ngắn mạch. ETAP mô hình hóa hiện tượng này thông qua thông số dòng khóa rotor (%LRC) và điện kháng siêu quá độ $X_d''$, tự động suy giảm đóng góp này về 0 sau $1.5 - 4$ chu kỳ theo chuẩn ANSI/IEC.

5. Dữ liệu tính toán ngắn mạch từ ETAP có thể tái sử dụng cho các bài toán nào khác?

Cơ sở dữ liệu hoàn chỉnh này có thể sử dụng trực tiếp cho các phân hệ tính toán nâng cao khác trong ETAP mà không cần nhập lại dữ liệu, bao gồm: Phân bố công suất (Load Flow Analysis), Khởi động động cơ công suất lớn (Motor Acceleration), Phân tích sóng hài (Harmonics), Đánh giá độ tin cậy cung cấp điện (Reliability Assessment), và Phối hợp bảo vệ rơ le (Star Coordination).

Kết luận

Khóa luận tốt nghiệp của sinh viên Tạ Anh Kiệt đã giải quyết thành công bài toán kỹ thuật phức tạp về tính toán sự cố trên Hệ thống điện Miền Nam năm 2017 thông qua phần mềm ETAP. Đề tài không chỉ hệ thống hóa cơ sở lý thuyết ngắn mạch đối xứng và không đối xứng theo các tiêu chuẩn quốc tế hiện hành (IEC 60909, ANSI C37) mà còn xây dựng thành công bộ cơ sở dữ liệu mô phỏng hoàn chỉnh cho lưới điện truyền tải thực tế. Kết quả nghiên cứu là nguồn tài liệu tham khảo có giá trị ứng dụng thực tiễn cao cho sinh viên, kỹ sư điện và các đơn vị quản lý vận hành trong việc phân tích chế độ, kiểm tra khí cụ điện và chỉnh định hệ thống bảo vệ rơ le an toàn, tin cậy.
