BƯỚC 1: PHÂN TÍCH TÀI LIỆU

1. Các vấn đề và câu hỏi chính tài liệu giải quyết

  • Phương pháp xây dựng sơ đồ thay thế các mạng thứ tự: Hướng dẫn cách thành lập và tổng hợp mạng thứ tự thuận ($Z_1$), thứ tự nghịch ($Z_2$) và thứ tự không ($Z_0$) cho lưới điện phức tạp có nhiều nguồn phát, đường dây truyền tải, máy biến áp và cuộn kháng.
  • Quy trình tính toán định lượng 4 dạng ngắn mạch cơ bản: Cung cấp thuật toán và công thức tính toán chi tiết cho ngắn mạch 3 pha đối xứng ($N^{(3)}$), ngắn mạch 2 pha không chạm đất ($N^{(2)}$), ngắn mạch 2 pha chạm đất ($N^{(1,1)}$) và ngắn mạch 1 pha chạm đất ($N^{(1)}$).
  • Kỹ thuật phân tích sự cố tại các vị trí ngẫu nhiên trên lưới: Giải quyết bài toán ngắn mạch xuất hiện tại các thanh cái (busbars) cũng như dọc chiều dài đường dây truyền tải (tại các vị trí $1/4$, $1/3$, $2/3$, $3/4$ chiều dài đường dây).
  • Ứng dụng công cụ giải tích mạng: Triển khai linh hoạt định lý Thevenin, biến đổi tương đương Sao – Tam giác ($Y - \Delta$) và phương pháp điện áp nút để rút gọn mạng điện nhiều nút phức tạp.
  • Cơ sở xác định thông số chỉnh định bảo vệ rơ le: Cung cấp giá trị dòng điện và điện áp sự cố phục vụ lựa chọn thiết bị đóng cắt và cài đặt ngưỡng tác động cho các thiết bị bảo vệ.

2. Danh mục 20 thuật ngữ chuyên ngành quan trọng

  1. Ngắn mạch bất đối xứng (Asymmetrical Fault)
  2. Ngắn mạch 1 pha chạm đất ($N^{(1)}$ / Single Line-to-Ground Fault)
  3. Ngắn mạch 2 pha không chạm đất ($N^{(2)}$ / Line-to-Line Fault)
  4. Ngắn mạch 2 pha chạm đất ($N^{(1,1)}$ / Double Line-to-Ground Fault)
  5. Ngắn mạch 3 pha ($N^{(3)}$ / Three-Phase Fault)
  6. Thành phần đối xứng (Symmetrical Components)
  7. Thứ tự thuận (Positive Sequence - $Z_1$)
  8. Thứ tự nghịch (Negative Sequence - $Z_2$)
  9. Thứ tự không (Zero Sequence - $Z_0$)
  10. Tổng trở Thevenin ($Z_{th}$)
  11. Sức điện động Thevenin ($E_{th}$)
  12. Tổ đấu dây máy biến áp ($Y_0/Y_0$, $Y/\Delta$)
  13. Biến đổi Sao – Tam giác ($Y - \Delta$)
  14. Phương pháp thế nút (Nodal Voltage Method)
  15. Hạn dòng ngắn mạch bằng cuộn kháng ($X_k$)
  16. Hệ số dịch pha toán tử $a$ ($a = e^{j120^\circ}$)
  17. Dòng điện sự cố pha ($I_A, I_B, I_C$)
  18. Tổng trở phân đoạn đường dây
  19. Chỉnh định rơ le bảo vệ (Protection Relay Setting)
  20. Quy đổi tổng trở hệ đơn vị tương đối (Per-Unit System)

3. Đóng góp và giá trị thực tiễn của tài liệu

  • Hệ thống bài tập tình huống thực tế và đa dạng: Xây dựng hơn 20 bài toán mẫu với đầy đủ các cấu hình lưới điện (lưới 1 nguồn, lưới đa nguồn, lưới có cuộn kháng và phụ tải song song).
  • Trình bày phương pháp giải tường minh từng bước: Hướng dẫn trực quan từ khâu quy đổi thông số, vẽ sơ đồ thay thế 3 thứ tự đến việc thiết lập phương trình liên kết mạng tại điểm sự cố.
  • Minh họa trực quan sự cố dọc tuyến dây: Làm rõ phương pháp phân tách tổng trở đường dây khi điểm ngắn mạch không nằm tại thanh cái, phản ánh chính xác điều kiện làm việc thực tế của lưới điện.
  • Tài liệu tham khảo đối soát kết quả tính toán: Cung cấp bộ số liệu giải tích chuẩn xác giúp sinh viên và kỹ sư đối chiếu khi xây dựng mô hình mô phỏng trên các phần mềm chuyên dụng như ETAP, PSS/E, PSCAD hay MATLAB/Simulink.

BƯỚC 2: NỘI DUNG SEO CHI TIẾT

Tổng quan nghiên cứu

Trong hệ thống điện lực hiện đại, sự cố ngắn mạch là một trong những dạng nhiễu loạn nguy hiểm nhất, đe dọa trực tiếp đến tính ổn định và an toàn của toàn bộ mạng lưới. Theo thống kê vận hành, các dạng ngắn mạch bất đối xứng—đặc biệt là ngắn mạch 1 pha chạm đất và ngắn mạch 2 pha—chiếm tới hơn 95% tổng số sự cố trên hệ thống truyền tải và phân phối điện. Khi xảy ra sự cố, dòng điện tăng cao đột ngột và điện áp pha bị suy giảm nghiêm trọng, có thể phá hủy thiết bị do ứng suất nhiệt và ứng suất điện động. Do đó, việc tính toán chính xác dòng điện sự cố là yêu cầu bắt buộc trong thiết kế và vận hành.

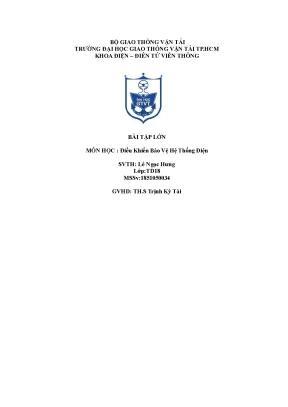

Tài liệu "Tính Toán Ngắn Mạch Bất Đối Xứng Trong Bảo Vệ Hệ Thống Điện" (Bài tập lớn môn học Điều Khiển Bảo Vệ Hệ Thống Điện, Khoa Điện – Điện tử Viễn thông, Trường Đại học Giao thông Vận tải TP.HCM) tập trung giải quyết bài toán cốt lõi này. Công trình cung cấp giải pháp toàn diện để phân tích chế độ xác lập sự cố thông qua phương pháp thành phần đối xứng.

Thông qua hệ thống hơn 20 bài tập giải tích chuyên sâu, tài liệu hệ thống hóa quy trình tính toán cho mạng điện đa nguồn, có xét đến ảnh hưởng của cuộn kháng, tổ đấu dây máy biến áp và vị trí sự cố phân bố dọc đường dây. Đây là cơ sở khoa học trực tiếp phục vụ công tác chỉnh định rơ le bảo vệ, tính toán lựa chọn máy cắt và nâng cao độ tin cậy cung cấp điện.

flowchart TD
    A["Mô hình hóa hệ thống điện"] --> B["Thành lập 3 mạng thứ tự (Z1, Z2, Z0)"]
    B --> C["Xác định vị trí sự cố (Thanh cái / Dọc đường dây)"]
    C --> D["Áp dụng công cụ giải tích (Thevenin, Y-Δ, Thế nút)"]
    D --> E["Ghép nối mạng theo dạng ngắn mạch"]
    E --> F["Tính toán dòng pha & Chỉnh định rơ le bảo vệ"]

Nội dung chi tiết

Cơ sở lý thuyết thành phần đối xứng và mô hình hóa mạng điện

Phân tích ngắn mạch bất đối xứng dựa trên nền tảng định lý Fortescue, cho phép phân rã một hệ thống vector điện áp và dòng điện 3 pha không đối xứng thành 3 hệ thống vector đối xứng độc lập: thứ tự thuận (Positive Sequence), thứ tự nghịch (Negative Sequence) và thứ tự không (Zero Sequence).

$$\begin{bmatrix} \dot{I}_A \ \dot{I}_B \ \dot{I}_C \end{bmatrix} = \begin{bmatrix} 1 & 1 & 1 \ a^2 & a & 1 \ a & a^2 & 1 \end{bmatrix} \begin{bmatrix} \dot{I}_A^{(1)} \ \dot{I}_A^{(2)} \ \dot{I}_A^{(0)} \end{bmatrix}$$

Trong đó, toán tử quay pha $a = e^{j120^\circ} = -\frac{1}{2} + j\frac{\sqrt{3}}{2}$.

Trong tài liệu, các phần tử chính của mạng điện được mô hình hóa chi tiết cho từng sơ đồ thứ tự:

  • Máy phát điện đồng bộ: Được biểu diễn bằng sức điện động $E_G$ nối tiếp với tổng trở thứ tự thuận $Z_{G1}$. Trong sơ đồ thứ tự nghịch ($Z_{G2}$) và thứ tự không ($Z_{G0}$), nguồn sức điện động được nối đất do máy phát chỉ sinh ra điện áp thứ tự thuận đối xứng.
  • Đường dây truyền tải: Tổng trở thứ tự thuận và thứ tự nghịch bằng nhau ($Z_{L1} = Z_{L2}$). Tuy nhiên, tổng trở thứ tự không $Z_{0L}$ luôn lớn hơn đáng kể ($Z_{0L} \approx 2 - 3,5 Z_{L1}$) do sự xuất hiện của đường trở về qua đất và hiệu ứng hỗ cảm giữa các pha.
  • Máy biến áp lực: Sơ đồ thứ tự không của máy biến áp phụ thuộc chặt chẽ vào tổ đấu dây và chế độ nối đất trung tính. Với tổ đấu dây sao có trung tính nối đất ($Y_0/Y_0$), dòng thứ tự không có thể đi qua điểm trung tính xuống đất, tạo mạch khép kín cho dòng $I^{(0)}$.
  • Cuộn kháng và Phụ tải: Cuộn kháng điện ($X_K$) được tích hợp vào mạng để tăng tổng trở tương đương, hạn chế biên độ dòng ngắn mạch. Phụ tải ($Z_{pt}$) được quy đổi về sơ đồ thay thế song song hoặc nối tiếp tùy thuộc vào chế độ tính toán.

Việc thiết lập chính xác 3 mạng thứ tự riêng biệt giúp cô lập các mối liên hệ phức tạp giữa các pha, đưa bài toán phi đối xứng về dạng 3 mạch đơn pha độc lập.

Phương pháp giải tích mạng và quy trình tính toán dòng sự cố

Tài liệu áp dụng các phương pháp giải tích mạch kinh điển kết hợp kỹ thuật rút gọn sơ đồ để xác định tổng trở tương đương nhìn từ điểm ngắn mạch:

graph LR
    subgraph "Ghép nối mạng thứ tự theo dạng sự cố"
        N3["Ngắn mạch 3 pha"] --- S1["Chỉ dùng mạng thứ tự thuận Z1"]
        N2["Ngắn mạch 2 pha"] --- S2["Mạng Z1 // Mạng Z2"]
        N11["Ngắn mạch 2 pha chạm đất"] --- S3["Mạng Z1 // Mạng Z2 // Mạng Z0"]
        N1["Ngắn mạch 1 pha chạm đất"] --- S4["Mạng Z1 + Mạng Z2 + Mạng Z0 (Nối tiếp)"]
    end

1. Rút gọn sơ đồ và xác định thông số Thevenin

Để tính toán dòng ngắn mạch tại điểm $K$, mạng điện phức tạp được rút gọn thành nguồn điện áp Thevenin tương đương $E_{th}$ và các tổng trở Thevenin $Z_{th1}, Z_{th2}, Z_{th0}$. Các kỹ thuật chính được tài liệu sử dụng bao gồm:

  • Biến đổi tương đương Sao – Tam giác ($Y - \Delta$): Triển khai tại các cấu trúc mạng vòng nhằm loại bỏ các nút phụ.
  • Phương pháp thế nút: Áp dụng cho các hệ thống có nhiều nguồn phát và phụ tải phức tạp để tính toán điện áp trước sự cố tại các nút liên kết.
  • Phân đoạn tổng trở đường dây: Khi sự cố xảy ra dọc tuyến dây (tại vị trí $k \cdot L$, với $k = 1/4, 1/3, 2/3, 3/4$), tổng trở đường dây được chia thành hai phần: $Z_{L_truoc} = k \cdot Z_L$ và $Z_{L_sau} = (1 - k) \cdot Z_L$.

2. Thiết lập điều kiện biên và tính toán dòng điện sự cố

Dòng điện tại điểm sự cố được xác định thông qua các phương trình liên kết mạng thứ tự tương ứng với 4 dạng ngắn mạch:

  • Ngắn mạch 3 pha đối xứng ($N^{(3)}$): $$I_K^{(3)} = \frac{E_{th}}{Z_{th1}}$$
  • Ngắn mạch 2 pha không chạm đất giữa pha B và C ($N^{(2)}$): $$I_K^{(2)} = \frac{\sqrt{3} E_{th}}{Z_{th1} + Z_{th2}}$$
  • Ngắn mạch 1 pha chạm đất pha A ($N^{(1)}$): $$I_A = 3 I^{(0)} = \frac{3 E_{th}}{Z_{th1} + Z_{th2} + Z_{th0}}$$
  • Ngắn mạch 2 pha chạm đất pha B và C ($N^{(1,1)}$): $$I^{(1)} = \frac{E_{th}}{Z_{th1} + \frac{Z_{th2} \cdot Z_{th0}}{Z_{th2} + Z_{th0}}}$$ $$I_B, I_C = f\left(I^{(1)}, I^{(2)}, I^{(0)}\right)$$

Kết quả phân tích và ứng dụng trong bảo vệ hệ thống điện

Từ kết quả giải tích chi tiết của 21 bài tập trong tài liệu, nhiều quy luật quan trọng của dòng ngắn mạch bất đối xứng được làm sáng tỏ:

xychart-beta
    title "Biên độ dòng ngắn mạch tương đối theo vị trí sự cố"
    x-axis ["Đầu đường dây (Bus)", "1/4 Tuyến dây", "1/2 Tuyến dây", "3/4 Tuyến dây", "Cuối đường dây"]
    y-axis "Dòng điện ngắn mạch (p.u)" 0 --> 5
    line [4.5, 3.2, 2.4, 1.8, 1.4]

So sánh biên độ dòng điện giữa các dạng sự cố

  • Trong các lưới điện có trung tính nối đất trực tiếp và tổng trở thứ tự không nhỏ ($Z_0 < Z_1$), dòng ngắn mạch 1 pha chạm đất ($N^{(1)}$) có thể đạt trị số lớn hơn cả dòng ngắn mạch 3 pha đối xứng ($N^{(3)}$).
  • Khi tổng trở thứ tự không lớn ($Z_0 > Z_1$), dòng ngắn mạch 1 pha suy giảm nhanh và thường nhỏ hơn dòng ngắn mạch 3 pha và 2 pha.
  • Dòng ngắn mạch 2 pha không chạm đất ($N^{(2)}$) luôn duy trì tỷ lệ xấp xỉ bằng $\frac{\sqrt{3}}{2} \approx 0,866$ lần dòng ngắn mạch 3 pha tại cùng một điểm sự cố khi $Z_1 = Z_2$.

Ảnh hưởng của vị trí sự cố dọc đường dây

Khi vị trí ngắn mạch dịch chuyển từ thanh cái nguồn ra xa dọc theo chiều dài đường dây ($1/4 \to 1/3 \to 2/3 \to 3/4$), tổng trở $Z_{th1}, Z_{th2}, Z_{th0}$ tăng dần đều. Điều này làm biên độ dòng ngắn mạch suy giảm rõ rệt theo hàm phi tuyến, tạo nên sự phân hóa rõ ràng về mức độ tác động dòng điện tại các vùng bảo vệ khác nhau.

Ứng dụng thực tiễn trong công tác bảo vệ rơ le

  1. Chỉnh định rơ le quá dòng có thời gian (50/51) và quá dòng chạm đất (50N/51N): Dòng ngắn mạch 3 pha lớn nhất dùng để tính toán dòng khởi động tức thời (bảo vệ cấp I), trong khi dòng $N^{(1)}$ nhỏ nhất tại cuối vùng bảo vệ dùng để kiểm tra độ nhạy (bảo vệ cấp II, III).
  2. Cài đặt rơ le khoảng cách (21/21N): Xác định chính xác hệ số bù thứ tự không $K_0 = \frac{Z_0 - Z_1}{3 Z_1}$ để đo lường chính xác khoảng cách từ vị trí đặt rơ le đến điểm ngắn mạch chạm đất.
  3. Kiểm tra khả năng chịu đựng của thiết bị đóng cắt: Đảm bảo dòng cắt định mức ($I_{cu}$) và độ bền điện động của máy cắt trạm biến áp vượt qua dòng ngắn mạch lớn nhất có thể xảy ra trên thanh cái.

Ai nên đọc tài liệu này?

Tài liệu được biên soạn với cấu trúc bài tập thực hành logic, phù hợp với các nhóm đối tượng chuyên môn sau:

  • Sinh viên ngành Kỹ thuật Điện, Hệ thống Điện và Tự động hóa: Là tài liệu học tập thiết yếu phục vụ các môn học Ngắn mạch trong hệ thống điện, Bảo vệ Rơ le, Phân tích hệ thống điện và làm đồ án tốt nghiệp.
  • Kỹ sư tính toán chỉnh định rơ le (Relay Setting Engineers): Cung cấp các bước giải tích chuẩn mực giúp tra cứu, đối soát và xây dựng công thức tính toán thông số bảo vệ cho lưới điện thực tế.
  • Kỹ sư vận hành và thiết kế trạm biến áp, nhà máy điện: Giúp nắm vững bản chất phân bố dòng - áp khi xảy ra sự cố chạm đất để phân tích sự cố (Fault Analysis) và lựa chọn thiết bị nhất thứ.
  • Giảng viên và nghiên cứu viên: Nguồn dữ liệu bài tập mẫu phong phú, chuẩn xác phục vụ biên soạn bài giảng và đề thi chuyên ngành.

[!NOTE] Kiến thức nền tảng cần có: Để tiếp thu tối đa nội dung tài liệu, người đọc cần nắm vững lý thuyết mạch điện xoay chiều 3 pha, giải tích ma trận mạng điện, nguyên lý máy điện đồng bộ và phương pháp biến đổi thành phần đối xứng Fortescue.

Câu hỏi thường gặp

1. Ngắn mạch bất đối xứng là gì và gồm những dạng sự cố nào?

Ngắn mạch bất đối xứng là tình trạng sự cố trong hệ thống điện 3 pha mà dòng điện và điện áp giữa các pha mất đi tính cân bằng đối xứng về biên độ hoặc góc lệch pha ($120^\circ$). Các dạng ngắn mạch bất đối xứng bao gồm: ngắn mạch 1 pha chạm đất ($N^{(1)}$), ngắn mạch 2 pha không chạm đất ($N^{(2)}$) và ngắn mạch 2 pha chạm đất ($N^{(1,1)}$).

2. Quy trình 4 bước tính toán dòng ngắn mạch bất đối xứng được thực hiện như thế nào?

Quy trình tính toán gồm 4 bước: (1) Quy đổi toàn bộ thông số lưới điện về cùng một cấp điện áp hoặc hệ đơn vị tương đối; (2) Thành lập 3 sơ đồ thay thế mạng thứ tự thuận ($Z_1$), nghịch ($Z_2$), không ($Z_0$) và tính tổng trở Thevenin nhìn từ điểm sự cố; (3) Ghép nối các mạng thứ tự theo quy tắc của dạng ngắn mạch cần xét để tính dòng thứ tự; (4) Chuyển đổi từ thành phần thứ tự sang dòng điện pha thực tế ($I_A, I_B, I_C$).

3. Tại sao tổng trở thứ tự không của đường dây luôn lớn hơn tổng trở thứ tự thuận?

Tổng trở thứ tự không ($Z_0$) của đường dây luôn lớn hơn tổng trở thứ tự thuận ($Z_1$) do dòng điện thứ tự không chạy đồng pha trên cả 3 dây dẫn và khép mạch trở về qua đất hoặc dây chống sét. Điều này sinh ra từ thông hỗ cảm tương hỗ lớn giữa các dây pha và tổng trở mạch vòng đất có điện trở suất cao, khiến $Z_0$ thường gấp từ 2 đến 3,5 lần $Z_1$.

4. Khi nào dòng ngắn mạch 1 pha chạm đất lớn hơn dòng ngắn mạch 3 pha?

Dòng ngắn mạch 1 pha chạm đất ($I_K^{(1)}$) sẽ lớn hơn dòng ngắn mạch 3 pha ($I_K^{(3)}$) tại các vị trí gần trạm biến áp hoặc nhà máy điện có chế độ nối đất trực tiếp sâu rộng, nơi tổng trở thứ tự không tương đương nhỏ hơn tổng trở thứ tự thuận ($Z_{th0} < Z_{th1}$). Khi đó mẫu số của biểu thức dòng 1 pha bé hơn, dẫn đến dòng sự cố tăng cao.

5. Tổ đấu dây máy biến áp ảnh hưởng như thế nào đến mạng thứ tự không?

Tổ đấu dây quyết định đường đi của dòng thứ tự không ($I^{(0)}$). Dòng $I^{(0)}$ chỉ có thể xuất hiện và chạy trong cuộn dây khi cuộn dây đó đấu hình sao có trung tính nối đất ($Y_0$). Cuộn tam giác ($\Delta$) cho phép dòng $I^{(0)}$ chạy tuần hoàn nội bộ bên trong nhưng ngăn không cho dòng $I^{(0)}$ truyền sang phía lưới điện lân cận.

Kết luận

Tài liệu "Tính Toán Ngắn Mạch Bất Đối Xứng Trong Bảo Vệ Hệ Thống Điện" là một công trình tổng hợp bài tập giải tích có giá trị thực tiễn cao, giúp chuẩn hóa quy trình phân tích sự cố lưới điện phức tạp.

Các điểm cốt lõi cần ghi nhớ:

  • Phương pháp thành phần đối xứng là công cụ chuẩn xác nhất để giải quyết triệt để các bài toán sự cố bất đối xứng trong hệ thống điện 3 pha.
  • Sơ đồ thứ tự không ($Z_0$) phụ thuộc hoàn toàn vào cấu hình nối đất của máy phát, máy biến áp và đặc tính hỗ cảm của đường dây.
  • Dòng ngắn mạch thay đổi liên tục theo vị trí sự cố dọc đường dây, là cơ sở để phân vùng bảo vệ cho rơ le khoảng cách và phối hợp thời gian rơ le quá dòng.

Hướng phát triển và ứng dụng mở rộng:

  • Xây dựng các script tự động hóa trên Python hoặc MATLAB để tự động lập ma trận tổng trở nút ($Z_{bus}$) và giải bài toán ngắn mạch cho lưới điện quy mô lớn.
  • Kết hợp mô phỏng quá độ điện từ (EMT) để khảo sát thành phần không chu kỳ (DC offset) và quá điện áp nội bộ khi xảy ra ngắn mạch chạm đất.

[!TIP] Bạn có thể áp dụng ngay các phương pháp giải tích trong tài liệu này để kiểm tra độ tin cậy của các phiếu chỉnh định rơ le bảo vệ hoặc làm tài liệu ôn tập chuyên sâu cho các kỳ thi học phần và đồ án chuyên ngành Hệ thống điện.
