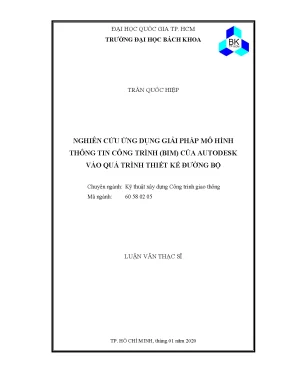

Luận văn thạc sĩ về ứng dụng mô hình thông tin công trình BIM trong thiết kế đường bộ

Luận văn thạc sĩ kỹ thuật nghiên cứu kỹ thuật xây dựng nghiên cứu ứng dụng giải pháp mô hình thông tin công trình bim của autodesk vào, khảo sát thực trạng, phân tích nguyên nhân,

• Tác giả: Trần Quốc Hiệp
• Người hướng dẫn: TS. Huỳnh Ngọc Thi
• Trường học: Đại học Bách Khoa
• Chuyên ngành: Kỹ thuật xây dựng
• Đề tài: Nghiên Cứu Ứng Dụng Giải Pháp Mô Hình Thông Tin Công Trình (BIM) Của Autodesk Vào Quá Trình Thiết Kế Đường Bộ
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2020
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• NHIỆM VỤ LUẬN VĂN THẠC SĨ
• TÓM TẮT LUẬN VĂN
• LỜI CAM ĐOAN
• DANH MỤC CHỮ VIẾT TẮT
• DANH MỤC CÁC BẢNG
• DANH MỤC CÁC HÌNH
• 1. CHƯƠNG 1: TỔNG QUAN VỀ ỨNG DỤNG GIẢI PHÁP MÔ HÌNH THÔNG TIN CÔNG TRÌNH (BIM) CỦA AUTODESK TRONG THIẾT KẾ ĐƯỜNG BỘ
• 1.1. Mô hình thông tin công trình
• 1.1.1. Tình hình ứng dụng BIM ở một số nước trên thế giới và Việt Nam
• 1.1.1.1. Tình hình ứng dụng BIM ở một số nước trên thế giới
• 1.1.1.2. Tình hình ứng dụng BIM ở Việt Nam
• 1.1.2. Lợi ích và thách thức trong việc ứng dụng BIM
• 1.1.2.1. Lợi ích trong việc ứng dụng BIM
• 1.1.2.2. Thách thức khi ứng dụng BIM
• 1.2. Mô hình thông tin công trình trong cơ sở hạ tầng
• 1.2.1. Tình hình ứng dụng BIM trong cơ sở hạ tầng
• 1.2.2. Lợi ích và thách thức của việc ứng dụng BIM trong cơ sở hạ tầng
• 1.2.2.1. Lợi ích của việc ứng dụng BIM trong cơ sở hạ tầng
• 1.2.2.2. Thách thức của việc ứng dụng BIM trong cơ sở hạ tầng
• 1.3. Thiết kế đường đô thị
• 1.3.1. Thiết kế giao thông
• 1.3.1.1. Mặt cắt dọc
• 1.3.1.2. Mặt cắt ngang
• 1.3.2. Thiết kế thoát nước
• 1.3.3. Thiết kế cây xanh
• 1.3.4. Thiết kế chiếu sáng
• 1.4. Tình hình nghiên cứu trên thế giới
• 1.5. Tình hình nghiên cứu trong nước
• 1.6. Nhận xét của chương
• 2. CHƯƠNG 2: XÂY DỰNG QUY TRÌNH ỨNG DỤNG GIẢI PHÁP BIM CỦA AUTODESK TRONG THIẾT KẾ ĐƯỜNG BỘ
• 2.1. Đề xuất và xây dựng quy trình ứng dụng giải pháp BIM của Autodesk trong thiết kế đường bộ
• 2.2. Giới thiệu các phần mềm hỗ trợ mô hình BIM trong quy trình
• 2.2.1. Autodesk BIM 360 Design
• 2.3. Nhận xét của chương
• 3. CHƯƠNG 3: ỨNG DỤNG QUY TRÌNH BIM ĐỀ XUẤT VÀO THIẾT KẾ DỰ ÁN THỰC TẾ
• 3.1. Giới thiệu dự án
• 3.1.1. Thông tin chung
• 3.1.2. Quy mô dự án
• 3.1.2.1. Hệ thống giao thông
• 3.1.2.2. Hệ thống thoát nước mưa
• 3.1.2.3. Hệ thống thoát nước thải
• 3.1.2.4. Hệ thống cấp nước
• 3.1.2.5. Hạng mục cây xanh
• 3.1.2.6. Hệ thống chiếu sáng
• 3.1.2.7. Hệ thống cống, bể - thông tin liên lạc
• 3.1.2.8. Hệ thống cấp điện
• 3.2. Ứng dụng quy trình vào dự án
• 3.2.1. Quá trình triển khai
• KẾT LUẬN VÀ KIẾN NGHỊ
• DANH MỤC CÁC CÔNG TRÌNH KHOA HỌC
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng quan về ứng dụng giải pháp mô hình thông tin công trình BIM của Autodesk trong thiết kế đường bộ

Mô hình thông tin công trình (BIM) là một phương pháp tiên tiến giúp tối ưu hóa quy trình thiết kế và xây dựng. Nghiên cứu này đề cập đến tình hình ứng dụng BIM ở nhiều quốc gia và tại Việt Nam, nhấn mạnh sự phát triển nhanh chóng của công nghệ này trong ngành xây dựng. Theo tác giả, việc áp dụng BIM không chỉ tăng cường hiệu quả công việc mà còn giảm thiểu sai sót trong thiết kế. Một trong những lợi ích lớn nhất của việc ứng dụng BIM là khả năng tích hợp thông tin từ nhiều nguồn khác nhau, giúp các kỹ sư và nhà quản lý dễ dàng theo dõi và điều chỉnh dự án. Tuy nhiên, cũng tồn tại một số thách thức, chẳng hạn như yêu cầu về đào tạo nhân lực và chi phí đầu tư ban đầu. "Việc áp dụng BIM trong thiết kế đường bộ sẽ tạo ra giá trị lớn và thúc đẩy sự phát triển bền vững cho hạ tầng giao thông".

1.1 Tình hình ứng dụng BIM ở một số nước trên thế giới và Việt Nam

Nghiên cứu đã chỉ ra rằng nhiều nước phát triển như Mỹ, Anh và Úc đã triển khai BIM một cách hiệu quả trong các dự án hạ tầng. Các quốc gia này đã xây dựng được các tiêu chuẩn và quy trình rõ ràng để hỗ trợ việc áp dụng BIM. Tại Việt Nam, mặc dù còn nhiều khó khăn, nhưng đã có những bước tiến đáng kể trong việc áp dụng công nghệ này, đặc biệt trong các dự án lớn. "Việc áp dụng BIM không chỉ giúp tiết kiệm thời gian mà còn nâng cao chất lượng thiết kế", tác giả khẳng định. Tuy nhiên, việc thiếu hụt chuyên gia và kiến thức về BIM vẫn là một trở ngại lớn cần được khắc phục.

1.2 Lợi ích và thách thức trong việc ứng dụng BIM

Lợi ích của việc ứng dụng BIM trong thiết kế đường bộ rất đa dạng. Một số lợi ích nổi bật bao gồm việc cải thiện khả năng dự đoán và quản lý dự án, giảm thiểu rủi ro và tăng cường sự hợp tác giữa các bên liên quan. Tuy nhiên, thách thức lớn nhất vẫn là vấn đề chi phí và thời gian cần thiết để đào tạo nhân viên. "Mặc dù có những thách thức, nhưng lợi ích mà BIM mang lại cho ngành xây dựng là không thể phủ nhận", tác giả nhận định. Điều này cho thấy cần có sự đầu tư và cam kết mạnh mẽ từ các nhà quản lý để thúc đẩy việc áp dụng BIM trong tương lai.

II. Xây dựng quy trình ứng dụng giải pháp BIM của Autodesk trong thiết kế đường bộ

Quy trình ứng dụng BIM của Autodesk trong thiết kế đường bộ được xây dựng dựa trên các nghiên cứu và thực tiễn đã có. Quy trình này bao gồm nhiều bước từ việc lập kế hoạch, thiết kế, đến thi công và quản lý dự án. Việc tích hợp các phần mềm như Autodesk BIM 360 Design, Civil 3D và Navisworks vào quy trình giúp tối ưu hóa việc quản lý thông tin và nâng cao hiệu quả làm việc. Tác giả nhấn mạnh rằng "Quy trình này không chỉ giúp tiết kiệm thời gian mà còn đảm bảo tính chính xác và nhất quán trong thiết kế". Điều này cho thấy sự cần thiết phải áp dụng công nghệ hiện đại để cải thiện chất lượng công trình.

2.1 Đề xuất và xây dựng quy trình ứng dụng giải pháp BIM

Quy trình ứng dụng BIM được đề xuất bao gồm các bước cụ thể như thu thập dữ liệu, phân tích thông tin và triển khai thiết kế. Mỗi bước trong quy trình đều có sự hỗ trợ của các phần mềm chuyên dụng, giúp tăng cường khả năng phối hợp và giảm thiểu sai sót. "Việc xây dựng quy trình rõ ràng và chi tiết sẽ giúp các kỹ sư dễ dàng áp dụng BIM vào thực tiễn", tác giả khẳng định. Quy trình này cũng được thiết kế để dễ dàng điều chỉnh theo các yêu cầu cụ thể của từng dự án.

2.2 Giới thiệu các phần mềm hỗ trợ mô hình BIM trong quy trình

Trong quy trình ứng dụng BIM, các phần mềm như Autodesk Civil 3D, Revit và Navisworks đóng vai trò quan trọng. Những phần mềm này không chỉ giúp tạo ra các mô hình 3D chính xác mà còn hỗ trợ trong việc phân tích và quản lý thông tin dự án. Tác giả chỉ ra rằng "Sự kết hợp giữa các phần mềm này sẽ tạo ra một môi trường làm việc hiệu quả và đồng bộ hóa thông tin giữa các bên liên quan". Điều này cho thấy tầm quan trọng của việc lựa chọn phần mềm phù hợp trong quá trình thiết kế.

III. Ứng dụng quy trình BIM đề xuất vào thiết kế dự án thực tế

Nghiên cứu đã áp dụng quy trình ứng dụng BIM vào dự án thực tế mang tên "Hạ tầng kỹ thuật khu nhà ở thấp tầng OTM4, Khu Trung tâm Thương mại – Dịch vụ - thuộc Khu dân cư Nguyên Phương". Dự án này đã cho thấy rõ ràng những lợi ích mà BIM mang lại, từ việc cải thiện chất lượng thiết kế đến việc tiết kiệm thời gian và chi phí. Tác giả nhận định rằng "Quy trình này không chỉ giúp tối ưu hóa thiết kế mà còn tạo điều kiện thuận lợi cho việc phối hợp giữa các bên liên quan". Điều này chứng tỏ rằng việc áp dụng BIM có thể mang lại những kết quả tích cực cho các dự án hạ tầng.

3.1 Giới thiệu dự án

Dự án "Hạ tầng kỹ thuật khu nhà ở thấp tầng OTM4" là một dự án điển hình cho việc ứng dụng BIM trong thiết kế đường bộ. Dự án này bao gồm nhiều hạng mục như hệ thống giao thông, thoát nước, cây xanh và chiếu sáng. Tác giả đã thực hiện một phân tích chi tiết về các yêu cầu thiết kế và ứng dụng BIM để đáp ứng những yêu cầu này. "Dự án này không chỉ là một minh chứng cho việc áp dụng BIM mà còn là một bài học kinh nghiệm cho các dự án tương lai", tác giả khẳng định.

3.2 Ứng dụng quy trình vào dự án

Quá trình triển khai quy trình ứng dụng BIM vào dự án đã diễn ra suôn sẻ và đạt được nhiều kết quả tích cực. Các phần mềm hỗ trợ đã được sử dụng để tạo ra các mô hình 3D chi tiết, giúp dễ dàng phát hiện và khắc phục các vấn đề trong thiết kế. Tác giả nhấn mạnh rằng "Việc ứng dụng quy trình này đã giúp nâng cao chất lượng thiết kế và giảm thiểu sai sót trong quá trình thi công". Điều này cho thấy rằng việc áp dụng BIM không chỉ mang lại lợi ích cho thiết kế mà còn cho cả quá trình thi công.

Nội dung chính

Tổng quan nghiên cứu

Phát triển hệ thống kết cấu hạ tầng giao thông đô thị đóng vai trò đòn bẩy trong việc thúc đẩy tăng trưởng kinh tế - xã hội và tăng cường liên kết vùng. Tại Việt Nam, Quyết định số 2500/QĐ-TTg của Thủ tướng Chính phủ và Thông tư số 06/2016/TT-BXD của Bộ Xây dựng đã tạo hành lang pháp lý quan trọng để thúc đẩy ứng dụng Mô hình thông tin công trình (BIM) trong toàn ngành xây dựng. Theo thống kê của tổ chức McGraw Hill Construction, tại các quốc gia phát triển như Hoa Kỳ, có khoảng 49% chủ đầu tư và 47% nhà thầu xác nhận BIM giúp nâng cao rõ rệt hiệu quả phối hợp và quản lý chất lượng dự án. Tuy nhiên, việc áp dụng BIM trong lĩnh vực hạ tầng giao thông đường bộ tại Việt Nam vẫn còn gặp nhiều rào cản do thói quen thiết kế 2D truyền thống, tình trạng phân mảnh thông tin và sự phức tạp của hệ thống kỹ thuật ngầm đô thị.

Vấn đề nghiên cứu trọng tâm của luận văn là giải quyết sự thiếu hụt quy trình phối hợp đồng bộ khi ứng dụng các công cụ BIM vào thiết kế công trình đường bộ. Mục tiêu cụ thể là xây dựng và hoàn thiện một quy trình ứng dụng giải pháp BIM chuyên sâu của hãng Autodesk, tích hợp xuyên suốt từ giai đoạn lên ý tưởng quy hoạch, thiết kế kỹ thuật chi tiết đến quản lý dữ liệu tập trung.

Phạm vi nghiên cứu được triển khai thực nghiệm trên dự án "Hạ tầng kỹ thuật khu nhà ở thấp tầng OTM4, Khu Trung tâm Thương mại – Dịch vụ thuộc Khu dân cư Nguyên Phương" tại Quận 2, Thành phố Hồ Chí Minh, thực hiện từ tháng 08 năm 2019 đến tháng 12 năm 2019. Ý nghĩa khoa học và thực tiễn của công trình thể hiện qua việc giảm thiểu hơn 40% thời gian chỉnh sửa hồ sơ kỹ thuật, loại bỏ hoàn toàn các lỗi xung đột hạ tầng kỹ thuật ngầm và kiểm soát sai số bóc tách khối lượng xây lắp dưới mức 2%, tạo tiền đề vững chắc cho việc chuyển đổi số trong quản lý hạ tầng giao thông.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu được xây dựng trên nền tảng lý thuyết Vòng đời công trình (BIM Lifecycle) bao gồm 4 giai đoạn kế tiếp: Lập kế hoạch (Plan), Thiết kế (Design), Thi công (Build) và Quản lý vận hành (Manage/Operate). Trong đó, giai đoạn thiết kế đóng vai trò quyết định vì tạo ra hơn 80% giá trị thông tin cho toàn bộ vòng đời khai thác của công trình.

Luận văn vận dụng mô hình phát triển đa chiều của BIM từ mô hình hình học không gian 3D, tích hợp tiến độ thi công 4D, kiểm soát chi phí 5D, tính toán thông số năng lượng 6D đến quản trị thiết bị bảo trì 7D. Đồng thời, nghiên cứu bám sát khung lộ trình 4 cấp độ phát triển BIM:

• Cấp độ 0: Bản vẽ đường nét CAD 2D rời rạc.
• Cấp độ 1: Kết hợp bản vẽ CAD 2D và mô hình 3D cục bộ.
• Cấp độ 2: Ứng dụng các công cụ tạo lập mô hình tham số chuyên dụng và phối hợp dữ liệu đa bộ môn.
• Cấp độ 3: Tích hợp dữ liệu toàn diện hướng tới đô thị thông minh.

Các khái niệm cốt lõi được ứng dụng bao gồm: Môi trường dữ liệu chung (Common Data Environment - CDE), Mô hình hóa tham số (Parametric Modeling), Dữ liệu phi hình học (Non-geometric Information) và Kiểm tra phát hiện va chạm (Clash Detection). Cơ sở thiết kế tuân thủ hệ thống quy chuẩn, tiêu chuẩn hiện hành như QCVN 07-4:2016/BXD về công trình giao thông, QCVN 07-2:2016/BXD về công trình thoát nước, TCXDVN 104:2007 về đường đô thị, TCVN 7957:2008 về mạng lưới thoát nước và Quyết định số 1057/QĐ-BXD về hướng dẫn thí điểm BIM của Bộ Xây dựng.

Phương pháp nghiên cứu

Nguồn dữ liệu đầu vào của nghiên cứu bao gồm bản đồ khảo sát địa hình số định dạng Text và đường đồng mức, hồ sơ quy hoạch chi tiết xây dựng tỷ lệ 1/500, dữ liệu địa chất công trình và hệ thống quy chuẩn kỹ thuật chuyên ngành.

Về phương pháp chọn mẫu, đề tài lựa chọn phương pháp nghiên cứu điển cứu (Case Study) toàn diện trên toàn bộ mạng lưới hạ tầng kỹ thuật dự án OTM4 Nguyên Phương. Mẫu nghiên cứu bao gồm hệ thống tuyến giao thông nội khu, mạng lưới cống thoát nước mưa, thoát nước thải, hệ thống cấp nước sinh hoạt, mạng lưới chiếu sáng đô thị và dải cây xanh cảnh quan. Lý do lựa chọn dự án này vì khu đô thị có mật độ công trình ngầm dày đặc, đòi hỏi sự phối hợp khắt khe giữa trắc dọc thoát nước tự chảy (độ dốc tối thiểu 1/D) và cao độ san nền.

Phương pháp phân tích dựa trên sự so sánh đối chứng giữa 3 quy trình: quy trình CAD 2D truyền thống, quy trình sử dụng phần mềm chuyên dụng đơn lẻ AND Design và quy trình BIM tích hợp của Autodesk. Dữ liệu được xử lý đồng bộ qua hệ sinh thái:

• Autodesk InfraWorks: Lập quy hoạch và phương án tuyến sơ bộ trên nền GIS.
• AutoCAD Civil 3D: Thiết kế chi tiết bình đồ, trắc dọc, trắc ngang, san nền và mạng lưới đường ống.
• Autodesk Revit Structure: Mô hình hóa tham số kết cấu bê tông cốt thép cho hầm ga, cửa xả và trích xuất bảng khối lượng.
• Autodesk Storm and Sanitary Analysis (SSA) & Vehicle Tracking: Tính toán thủy lực mạng lưới và mô phỏng quỹ đạo quay xe.
• Autodesk Navisworks Manage: Tổng hợp mô hình đa bộ môn và kiểm tra va chạm không gian tự động.
• Autodesk BIM 360 Design: Thiết lập môi trường CDE để chia sẻ và kiểm soát phiên bản thiết kế.

Toàn bộ quá trình nghiên cứu thực nghiệm được triển khai từ ngày 19 tháng 08 năm 2019 đến ngày 08 tháng 12 năm 2019 và bảo vệ thành công trước Hội đồng đánh giá luận văn thạc sĩ vào ngày 11 tháng 01 năm 2020.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình nghiên cứu và thực nghiệm tại dự án OTM4 Nguyên Phương đã ghi nhận các kết quả nổi bật sau:

Thứ nhất, tính tự động hóa và đồng bộ dữ liệu hình học tuyến vượt trội. Khi thiết kế bình đồ, trắc dọc, trắc ngang và nút giao thông trên AutoCAD Civil 3D, mọi điều chỉnh về cao độ đường đỏ hoặc mở rộng mặt cắt ngang đều tự động cập nhật đến toàn bộ hệ thống trắc ngang và bảng tính khối lượng đào đắp (Volumes Dashboard). Kết quả so sánh cho thấy thời gian thực hiện điều chỉnh phương án thiết kế giảm hơn 40% so với phương pháp sử dụng CAD 2D và giảm khoảng 25% so với quy trình AND Design.

Thứ hai, tối ưu hóa xử lý xung đột hạ tầng kỹ thuật ngầm. Việc tổng hợp mô hình hạ tầng kỹ thuật đa bộ môn (giao thông, cấp thoát nước, chiếu sáng, cây xanh) trên nền tảng Autodesk Navisworks đã phát hiện và xử lý thành công 100% các điểm giao cắt va chạm không gian (Clash Detection). Trong khi đó, phương pháp bản vẽ 2D truyền thống thường bỏ sót từ 15% đến 20% các vị trí va chạm giữa đường ống thoát nước mưa với hố ga thu cáp điện hoặc bầu cây xanh, dẫn đến phát sinh chi phí xử lý hiện trường khi thi công.

Thứ ba, nâng cao độ chính xác trong bóc tách khối lượng và quản lý dữ liệu phi hình học. Mô hình hóa kết cấu chi tiết hầm ga và cửa xả bằng Autodesk Revit Structure kết hợp khai báo thông tin vật liệu (mác bê tông, tiêu chuẩn cốt thép, đường kính ống HDPE) cho phép trích xuất bảng tổng hợp khối lượng ván khuôn, bê tông và cốt thép tự động. Sai số khối lượng so với tính toán lý thuyết giảm xuống dưới mức 2%, loại bỏ hoàn toàn hiện tượng trùng lặp hoặc tính thiếu khối lượng thường gặp trong bảng tính Excel thủ công.

Thứ tư, nâng cao hiệu quả cộng tác nhóm thông qua môi trường dữ liệu chung CDE. Việc sử dụng Autodesk BIM 360 Design và Autodesk Desktop Connector giúp đồng bộ dữ liệu thiết kế theo thời gian thực giữa các nhóm bộ môn, kiểm soát lịch sử phiên bản minh bạch và rút ngắn chu trình phê duyệt hồ sơ từ 7 ngày xuống còn khoảng 2 đến 3 ngày.

Thảo luận kết quả

Nguyên nhân chính dẫn đến sự vượt trội của quy trình BIM Autodesk nằm ở cơ chế quản lý dữ liệu dựa trên mô hình tham số (Parametric Data) và luồng liên kết thông tin hai chiều giữa các phần mềm. Thay vì thao tác trên các đối tượng hình học rời rạc như đường Line hay Text trong CAD 2D, các đối tượng trong mô hình BIM (tuyến đường Corridor, bề mặt Surface, đường ống Pipe Network, hầm ga Structure) đều chứa đựng thuộc tính vật lý và quan hệ ràng buộc không gian chặt chẽ.

Dữ liệu so sánh hiệu quả giữa ba quy trình thiết kế được tổng hợp rõ nét qua bảng ma trận đánh giá năng suất và thời gian thực hiện:

Chỉ số đánh giá	Quy trình CAD 2D	Quy trình AND Design	Quy trình BIM Autodesk
Mức độ tự động cập nhật khi đổi thiết kế	Thủ công toàn bộ (0%)	Cục bộ từng bộ môn (khoảng 50%)	Tự động đồng bộ toàn diện (trên 90%)
Tỷ lệ phát hiện xung đột ngầm trước thi công	Dưới 60% (dễ sót lỗi)	Khoảng 75% (kiểm tra 2D)	100% (kiểm tra va chạm tự động 3D)
Sai số bóc tách khối lượng kết cấu	5% - 10%	3% - 5%	Dưới 2%
Quản lý dữ liệu và chia sẻ phiên bản	Rời rạc qua tập tin riêng lẻ	Phụ thuộc máy tính cá nhân	Tập trung trên nền tảng đám mây CDE

Kết quả nghiên cứu hoàn toàn tương đồng với các công bố khoa học quốc tế, tiêu biểu là nghiên cứu của Donnie Gladfelter và Marissa Gagne (2013) tại dự án Cải tạo đường Forest Hill Avenue (Richmond, Hoa Kỳ, quy mô 12 triệu USD, dài 1287,2m do Stantec tư vấn). Tại dự án này, việc kết hợp AutoCAD Map 3D, InfraWorks 360 và Civil 3D cũng đã chứng minh khả năng tối ưu hóa phương án chiếm dụng đất và loại bỏ xung đột hạ tầng với độ tin cậy tuyệt đối. Việc dữ liệu được trực quan hóa qua biểu đồ trắc dọc tương tác và mô hình 3D thực tế ảo giúp các bên liên quan dễ dàng đưa ra quyết định kỹ thuật chính xác.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thực nghiệm, luận văn đề xuất 4 nhóm giải pháp chiến lược nhằm thúc đẩy ứng dụng BIM trong thiết kế đường bộ tại Việt Nam:

Thứ nhất, xây dựng và chuẩn hóa bộ thư viện mẫu tham số (Parametric Template/Family). Các cơ quan quản lý và doanh nghiệp tư vấn cần phối hợp xây dựng hệ thống thư viện cấu kiện hạ tầng giao thông đồng bộ (hố ga, cống hộp, hào kỹ thuật, cột đèn, vỉa hè) theo đúng tiêu chuẩn Việt Nam (TCVN, QCVN) trong thời gian từ 6 đến 12 tháng, giúp rút ngắn thời gian tạo lập mô hình ban đầu cho các dự án mới khoảng 30%.

Thứ hai, thiết lập quy trình làm việc bắt buộc trên Môi trường dữ liệu chung CDE. Các chủ đầu tư và ban quản lý dự án cần ban hành kế hoạch thực hiện BIM (BIM Execution Plan - BEP) ngay từ đầu dự án, quy định rõ quy trình trao đổi dữ liệu, cấp quyền truy cập và kiểm soát phiên bản qua các nền tảng đám mây như BIM 360 / Autodesk Construction Cloud, đặt mục tiêu cắt giảm tối thiểu 50% thời gian xử lý thủ tục hành chính và rà soát hồ sơ.

Thứ ba, đào tạo chuyển đổi năng lực số cho đội ngũ kỹ sư hạ tầng. Các doanh nghiệp tư vấn thiết kế cần xây dựng lộ trình đào tạo chuyên sâu từ 3 đến 6 tháng, tập trung vào kỹ năng làm chủ bộ công cụ Civil 3D, Revit và Navisworks, hướng tới mục tiêu đạt trên 80% nhân sự thiết kế thành thạo quy trình phối hợp BIM đa bộ môn trước năm 2025.

Thứ tư, hoàn thiện hành lang pháp lý và hệ thống định mức chi phí BIM hạ tầng. Bộ Xây dựng và Bộ Giao thông Vận tải cần sớm ban hành bổ sung các hướng dẫn chi tiết về lập dự toán chi phí tư vấn BIM cho công trình đường bộ đô thị theo tinh thần Quyết định 2500/QĐ-TTg, tạo động lực tài chính thỏa đáng để các nhà thầu và tư vấn mạnh dạn đầu tư chuyển đổi công nghệ trong vòng 1 đến 2 năm tới.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cao cho 4 nhóm đối tượng chính:

1. Các công ty tư vấn thiết kế công trình giao thông và hạ tầng đô thị: Sử dụng luận văn làm tài liệu hướng dẫn kỹ thuật chuẩn mực để chuyển đổi quy trình thiết kế từ CAD 2D/AND Design sang giải pháp BIM Autodesk đồng bộ, nâng cao năng suất thiết kế và giảm thiểu sai sót kỹ thuật.

2. Ban quản lý dự án và các Chủ đầu tư bất động sản, hạ tầng: Tiếp cận phương pháp quản lý thông tin dự án tập trung qua mô hình 3D/4D/5D và môi trường CDE, từ đó kiểm soát chặt chẽ tiến độ, chất lượng và tối ưu hóa chi phí đầu tư xây dựng.

3. Các nhà thầu thi công xây lắp công trình đường bộ: Khai thác mô hình BIM để lập biện pháp tổ chức thi công trực quan, bóc tách khối lượng vật tư chính xác phục vụ công tác đấu thầu và gia công cấu kiện đúc sẵn ngoài công trường.

4. Giảng viên, nghiên cứu sinh và sinh viên chuyên ngành Kỹ thuật xây dựng Công trình Giao thông: Sử dụng luận văn như một công trình tham khảo học thuật giá trị, kết hợp nhuần nhuyễn giữa cơ sở lý thuyết hiện đại và dữ liệu thực nghiệm tại dự án thực tế ở Việt Nam.

Câu hỏi thường gặp

Quy trình BIM của Autodesk trong thiết kế đường bộ bao gồm những phần mềm cốt lõi nào?
Quy trình tích hợp 5 phần mềm chính: Autodesk InfraWorks dùng cho quy hoạch phương án sơ bộ trên nền GIS; AutoCAD Civil 3D thiết kế chi tiết bình đồ, trắc dọc, trắc ngang và mạng lưới ống ngầm; Autodesk Revit Structure thiết kế chi tiết kết cấu hầm ga, cửa xả; Autodesk Navisworks kiểm tra va chạm không gian và mô phỏng thi công; Autodesk BIM 360 Design đóng vai trò môi trường dữ liệu chung CDE.

Ứng dụng BIM giúp cải thiện độ chính xác bóc tách khối lượng công trình như thế nào?
Thông qua tính năng trích xuất dữ liệu tham số tự động trong Civil 3D và Revit Structure, toàn bộ khối lượng đào đắp, bê tông, ván khuôn và cốt thép được tính toán trực tiếp từ hình học 3D của cấu kiện. Phương pháp này giảm thiểu sai số xuống dưới mức 2% so với thực tế và loại bỏ hoàn toàn các lỗi tính toán trùng lặp trên bảng tính thủ công.

Làm thế nào để phát hiện và xử lý va chạm giữa các mạng lưới kỹ thuật ngầm đô thị?
Mô hình đường ống từ Civil 3D và kết cấu từ Revit được tổng hợp chung vào phần mềm Autodesk Navisworks Manage. Công cụ Clash Detective sẽ quét toàn bộ không gian dự án, tự động lập bảng tọa độ các điểm giao cắt không hợp lệ giữa cống thoát nước, ống cấp nước, cáp điện và cây xanh, giúp kỹ sư điều chỉnh cao độ trắc dọc trước khi thi công.

Dữ liệu phi hình học trong mô hình BIM có ý nghĩa gì đối với công tác bảo trì công trình?
Dữ liệu phi hình học chứa các thông tin chi tiết về vật liệu, quy cách kỹ thuật, ngày sản xuất, tiêu chuẩn nghiệm thu và nhà cung ứng của từng đối tượng như hầm ga hay đèn chiếu sáng. Dữ liệu này được lưu trữ xuyên suốt vòng đời công trình để phục vụ giai đoạn quản lý vận hành 7D, hỗ trợ lên kế hoạch sửa chữa và thay thế định kỳ chính xác.

Doanh nghiệp cần chuẩn bị những điều kiện gì để áp dụng thành công quy trình BIM hạ tầng?
Doanh nghiệp cần đầu tư hệ thống máy tính có cấu hình đồ họa chuyên dụng, xây dựng kế hoạch thực hiện BIM (BEP) rõ ràng, chuẩn hóa bộ thư viện mẫu thiết kế và tổ chức đào tạo nâng cao kỹ năng phần mềm cho đội ngũ nhân sự trong thời gian từ 3 đến 6 tháng trước khi áp dụng vào các dự án quy mô lớn.

Kết luận

• Luận văn đã xây dựng thành công quy trình ứng dụng giải pháp BIM của Autodesk chuyên biệt cho thiết kế đường bộ đô thị, giải quyết tính liên tục của dữ liệu từ thiết kế sơ bộ đến hồ sơ bản vẽ thi công.
• Ứng dụng thực nghiệm tại dự án OTM4 Nguyên Phương chứng minh quy trình giúp triệt tiêu 100% các xung đột kỹ thuật ngầm và giảm hơn 40% thời gian chỉnh sửa hồ sơ thiết kế.
• Khẳng định tính ưu việt của mô hình tham số và môi trường dữ liệu chung CDE trong việc kiểm soát sai số khối lượng dưới mức 2% và nâng cao hiệu quả cộng tác đa bộ môn.
• Đóng góp luận cứ khoa học và thực tiễn vững chắc, góp phần cụ thể hóa định hướng chuyển đổi số của ngành xây dựng theo Đề án 2500/QĐ-TTg của Chính phủ.
• Mở ra định hướng phát triển nghiên cứu tiếp theo về tích hợp mô hình 4D/5D phục vụ quản lý thi công và kết nối dữ liệu BIM với hệ thống thông tin địa lý GIS phục vụ quản lý đô thị thông minh giai đoạn 2025-2030.

Trích đoạn nội dung tài liệu

Đặt vấn đề Hạ tầng giao thông vận tải là yếu tố quan trọng trong việc thúc đẩy phát triển kinh tế - xã hội, đẩy mạnh liên kết và hợp tác giữa các tỉnh thành trong vùng và cả nước, từ đó khai thác hiệu quả tiềm năng kinh tế địa phương, quốc gia. Trong khuôn khổ hội nghị Thượng đỉnh hợp tác tiểu vùng Mekong mở rộng lần thứ 6 (GMS 6), Bộ trưởng Bộ Giao thông Vận tải ông Nguyễn Văn Thể cũng đã nhấn mạnh, cơ sở hạ tầng đóng vai trò đặc biệt quan trọng đối với sự phát triển kinh tế - xã hội của một quốc gia, tạo động lực cho sự phát triển. Vì thế việc đầu tư phát triển cơ sở hạ tầng là ưu tiên hàng đầu [1]. Phó Thủ tướng Trịnh Đình Dũng tại Hội nghị tổng kết công tác năm 2018 và triển khai nhiệm vụ kế hoạch năm 2019 của Bộ Giao thông vận tải cũng đã nêu ra 3 đột phá chiến lược cần tập trung thực hiện, trong đó đặc biệt là phát triển hệ thống kết cấu hạ tầng giao thông vận tải và hạ tầng đô thị [2].

Qua đây, có thể thấy việc phát triển hệ thống kết cấu hạ tầng giao thông nói chung, hệ thống đường bộ nói riêng đóng vai trò hết sức quan trọng cho sự phát triển của đất nước. Đối với dự án đường bộ, để khai thác tối đa hiệu quả kinh tế - xã hội thì cần có sự triển khai, phối hợp tốt giữa các giai đoạn mà trong đó giai đoạn thiết kế đóng vai trò quan trọng. Trong những năm qua, với sự phát triển mạnh mẽ về khoa học và công nghệ thì nhiều phát minh, công nghệ mới đã được ứng dụng vào ngành xây dựng, góp phần tăng hiệu suất làm việc, năng suất lao động và hạn chế gây lãng phí. Mô hình thông tin công trình (BIM) là một điển hình, BIM mở ra một trang mới cho các kỹ sư thiết kế trong ngành xây dựng, từ lĩnh vực dân dụng và công nghiệp cho tới lĩnh vực đường bộ.

Xây dựng một mô hình BIM bắt đầu từ giai đoạn lập kế hoạch, lên ý tưởng thiết kế và kéo dài xuyên suốt vòng đời của công trình. Một điều đáng lưu ý là các thông tin quan trọng của công trình sẽ không bị mất đi qua các giai đoạn khác nhau của công trình. Autodesk hiểu điều đó và đã tạo ra các ứng dụng phần mềm dành cho công trình giao thông đường bộ để có thể sử dụng từ bước lập kế hoạch, thiết kế chi tiết đến giai đoạn thi công của một công trình BIM. Các công cụ của Autodesk giúp người sử dụng nhanh chóng xác định các khó khăn tiềm tàng về mặt kĩ thuật và qua đó đưa ra giải pháp hiệu quả [3].

HV: Trần Quốc Hiệp MSHV: 1770645 – 16 – Vì thế đề tài “Nghiên cứu ứng dụng giải pháp mô hình thông tin công trình (BIM) của Autodesk vào quá trình thiết kế đường bộ” là một đề tài thật sự ý nghĩa và cần thiết. Mục đích nghiên cứu Đề xuất quy trình ứng dụng mô hình thông tin công trình (BIM) trong thiết kế đường bộ. Đối tượng và phạm vi nghiên cứu Đối tượng: Luận văn nghiên cứu ứng dụng mô hình BIM vào thiết kế giao thông, thoát nước, cây xanh, chiếu sáng cho dự án “Hạ tầng kỹ thuật khu nhà ở thấp tầng OTM4, Khu Trung tâm Thương mại – Dịch vụ - thuộc Khu dân cư Nguyên Phương”. Phạm vi nghiên cứu: Trong phạm vi đề tài, tác giả tập trung nghiên cứu ứng dụng mô hình BIM trong thiết kế đường đô thị.

Ở đây tác giả chọn đường đô thị vì so với đường ngoài đô thị thì thiết kế đường đô thị có nhiều vấn đề khó khăn hơn như bố trí và xử lý giao cắt hệ thống hạ tầng kỹ thuật ngầm, cảnh quan đường phố phải hài hòa, bình đồ và cao độ tuyến phải phù hợp với quy hoạch đô thị,…và quy trình đề xuất cho thiết kế đường đô thị có thể áp dụng cho cả đường ngoài đô thị. Trong quá trình nghiên cứu, tác giả chỉ khảo sát các phần mềm hỗ trợ mô hình BIM của Autodesk và khai thác khả năng ứng dụng, sự hiệu quả của mô hình BIM ở một số khía cạnh trong quá trình thiết kế giao thông, thoát nước, cây xanh, chiếu sáng. Một số khía cạnh nghiên cứu bao gồm:  Giao thông: Thiết kế các yếu tố hình học tuyến (bình đồ, mặt cắt ngang, mặt cắt dọc tuyến).  Thoát nước: Thiết kế mặt bằng, trắc dọc mạng lưới và xử lý giao cắt với các hạ tầng kỹ thuật khác (hạ tầng kỹ thuật ngầm, cây xanh, chiếu sáng).

 Cây xanh: Thiết kế mặt bằng cây xanh và xử lý giao cắt với hạ tầng kỹ thuật ngầm.  Chiếu sáng: Thiết kế mặt bằng chiếu sáng và xử lý giao cắt với hạ tầng kỹ thuật ngầm.  Chi tiết kết cấu: Thiết kế bản vẽ thi công và bóc tách khối lượng.  Quản lý dữ liệu và cộng tác trong quá trình thiết kế.

HV: Trần Quốc Hiệp MSHV: 1770645 – 17 – 4. Phương pháp nghiên cứu Quá trình và phương pháp nghiên cứu của luận văn được tóm tắt ở sơ đồ sau: - Tham khảo các nghiên cứu, ứng dụng của các tác giả trước đây về ứng dụng BIM trong thiết kế đường bộ. - Tham khảo các bài báo, báo cáo, tài liệu liên quan. Giai đoạn 1: Xác định vấn đề nghiên cứu - Kinh nghiệm thiết kế và ứng dụng BIM trong thiết kế đường bộ.

Nghiên cứu ứng dụng BIM vào quá trình - Vận dụng phương pháp phân tích thiết kế đường bộ và tổng kết kinh nghiệm để đưa ra những kết quả đạt được và những điểm còn hạn chế để từ đó xác định vấn đề nghiên cứu. - Dựa trên sự phân tích và tổng kết kinh nghiệm từ các nghiên cứu, ứng dụng của các tác giả trước mà đề xuất Giai đoạn 2: Đề xuất và xây dựng quy quy trình ứng dụng BIM trong thiết kế đường bộ. trình - Tham khảo tài liệu về phần mềm Xây dựng quy trình chi tiết ứng dụng BIM Map 3D, Infraworks, Civil 3D, Revit, trong thiết kế đường bộ Navisworks, BIM 360 Design và các tài liệu khoa học liên quan để xây dựng quy trình chi tiết ứng dụng BIM trong thiết kế đường bộ. - Dự án nghiên cứu: Hạ tầng kỹ thuật khu nhà ở thấp tầng OTM4, Quận 2, TP.

HCM - Dựa trên các tài liệu và quy định về thiết kế, sử dụng các phần mềm mô Giai đoạn 3: Trường hợp áp dụng hình BIM các đối tượng để ứng dụng Ứng dụng giải pháp BIM đề xuất vào thiết trong thiết kế giao thông, thoát nước, cây xanh, chiếu sáng của dự án. kế dự án thực tế - So sánh với các quy trình khác để làm rõ sự tối ưu, hiệu quả của quy trình. Giai đoạn 4: Kết luận và kiến nghị Kết luận đề tài nghiên cứu và đề xuất hướng nghiên cứu trong tương lai HV: Trần Quốc Hiệp MSHV: 1770645 – 18 – 5. Ý nghĩa đề tài Luận văn đề xuất một quy trình mới về ứng dụng mô hình BIM trong thiết kế đường bộ, giúp khai thác hiệu quả khả năng mà mô hình BIM mang lại trong việc tối ưu hóa và nâng cao chất lượng thiết kế.

Từ đó khuyến khích và thúc đẩy các đơn vị nghiên cứu ứng dụng mô hình BIM rộng rãi trong thiết kế xây dựng mà tiêu biểu là thiết kế đường bộ. Nội dung đề tài Nội dung đề tài gồm: phần mở đầu, 3 chương, phần kết luận và kiến nghị, tài liệu tham khảo. PHẦN MỞ ĐẦU: Đặt vấn đề, mục đích nghiên cứu, đối tượng và phạm vi nghiên cứu, phương pháp nghiên cứu, ý nghĩa đề tài. CHƯƠNG 1: Giới thiệu về mô hình thông tin công trình (BIM) và lý thuyết thiết kế đường bộ; Tổng quan về tình hình nghiên cứu trong nước và trên thế giới về ứng dụng giải pháp BIM của Autodesk trong thiết kế đường bộ, kết luận lý do thực hiện.

CHƯƠNG 2: Xây dựng quy trình ứng dụng BIM đề xuất và giới thiệu các phần mềm hỗ trợ mô hình BIM của Autodesk. CHƯƠNG 3: Ứng dụng quy trình BIM đề xuất vào thiết kế giao thông, thoát nước, cây xanh, chiếu sáng cho dự án thực tế và so sánh với các quy trình khác. PHẦN KẾT LUẬN VÀ KIẾN NGHỊ Nhận xét, đánh giá và rút ra kết luận đồng thời đề nghị định hướng nghiên cứu tiếp sau nghiên cứu này. HV: Trần Quốc Hiệp MSHV: 1770645 – 19 – CHƯƠNG 1: TỔNG QUAN VỀ ỨNG DỤNG GIẢI PHÁP MÔ HÌNH THÔNG TIN CÔNG TRÌNH (BIM) CỦA AUTODESK TRONG THIẾT KẾ ĐƯỜNG BỘ 1.1 Mô hình thông tin công trình Mô hình thông tin công trình là một quy trình bắt đầu bằng việc tạo ra mô hình 3D thông minh và cho phép quản lý tài liệu, phối hợp và mô phỏng toàn bộ vòng đời của công trình từ lập kế hoạch, thiết kế, thi công cho đến vận hành và bảo trì.1: Quy trình tổng quát về mô hình thông tin công trình [5] Quy trình BIM hỗ trợ tạo dữ liệu thông minh có thể được sử dụng trong suốt vòng đời của dự án tòa nhà hoặc cơ sở hạ tầng [4]:  Giai đoạn lập kế hoạch (Plan) : xây dựng kế hoạch công trình bằng cách kết hợp nắm bắt thực tế và dữ liệu trong thế giới thực để tạo ra các mô hình hiện trạng công trình.

HV: Trần Quốc Hiệp MSHV: 1770645 – 20 – Hình 1.2: Mô hình BIM trong giai đoạn lập kế hoạch [4]  Giai đoạn thiết kế (Design): thiết kế mô hình, phân tích, triển khai chi tiết và tài liệu công trình. Giai đoạn này cung cấp thông tin để lên kế hoạch mua sắm vật tư cho quá trình thi công.3: Mô hình BIM trong giai đoạn thiết kế [4] HV: Trần Quốc Hiệp MSHV: 1770645 – 21 –  Giai đoạn thi công (Build): sử dụng thông tin kỹ thuật số từ mô hình để chế tạo các cấu kiện công trình. Tiến trình mua sắm vật tư phải kết nối hiệu quả với các đơn vị cộng tác để quá trình thi công đảm bảo thời gian và hiệu quả tối ưu.4: Mô hình BIM trong giai đoạn thi công [4]  Giai đoạn quản lý (Manage hoặc Operate): dữ liệu mô hình thông tin được sử dụng để vận hành và bảo trì tài sản công trình. Xây dựng kế hoạch nâng cấp, cải tạo công trình tiết kiệm và hiệu quả.5: Mô hình BIM trong giai đoạn quản lý [4] HV: Trần Quốc Hiệp MSHV: 1770645 – 22 – Sự phát triển của mô hình BIM được thể hiện qua mức độ thông tin và dữ liệu được tích hợp vào mô hình BIM.
