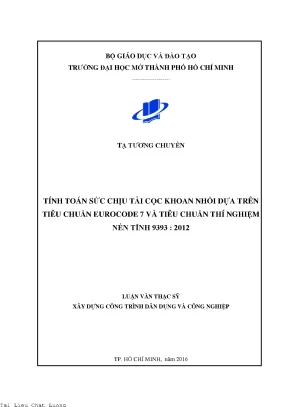

Tính toán sức chịu tải cọc khoan nhồi dựa trên tiêu chuẩn eurocode 7 và tiêu chuẩn thí nghiệm nén tĩnh 9393

Tài liệu nghiên cứu Tính toán sức chịu tải cọc khoan nhồi dựa trên tiêu chuẩn eurocode 7 và tiêu, tổng hợp lý thuyết và thực hành, cung cấp kiến thức chuyên sâu

• Người hướng dẫn: PGS-TS. Trần Tuấn Anh
• Trường học: Trường Đại Học Mở Thành Phố Hồ Chí Minh
• Chuyên ngành: Xây Dựng Công Trình Dân Dụng Và Công Nghiệp
• Đề tài: Tính Toán Sức Chịu Tải Cọc Khoan Nhồi Theo Tiêu Chuẩn Eurocode 7
• Loại tài liệu: luận văn thạc sĩ
• Năm xuất bản: 2016
• Địa điểm: TP. Hồ Chí Minh

Mục lục chi tiết

• LỜI CAM ĐOAN
• LỜI CẢM ƠN
• TÓM TẮT LUẬN VĂN THẠC SĨ
• 1. CHƯƠNG 1: ĐẶT VẤN ĐỀ, Ý NGHĨA KHOA HỌC VÀ GIÁ TRỊ THỰC TIỄN CỦA ĐỀ TÀI
• 1.1. Đặt vấn đề, ý nghĩa khoa học và giá trị thực tiễn của đề tài
• 1.2. Mục tiêu nghiên cứu
• 1.3. Phƣơng pháp nghiên cứu
• 1.4. Phạm vi và giới hạn đề tài
• 1.5. Cấu trúc luận văn
• 2. CHƯƠNG 2: NÉN TĨNH HIỆN TRƯỜNG VÀ NỘI DUNG TIÊU CHUẨN VIỆT NAM 9393:2012
• 2.1. Khái quát chung về Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 2.2. Phạm vi áp dụng của thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 2.3. Mục đích của Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 2.4. Các nội dung chính của Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục
• 2.5. Nội dung quy trình thí nghiệm và Công tác thu thập số liệu
• 2.5.1. Tổng quát quy trình chung
• 2.5.2. Quy trình thí nghiệm
• 2.5.3. Công tác thu thập số liệu
• 2.6. Quy trình Xử lý số liệu
• 2.6.1. Xác định Pgh theo quan hệ (P-S-t)
• 2.6.2. Xác định sức chịu tải giới hạn theo chuyển vị giới hạn quy ước [S]
• 2.6.3. Phƣơng pháp xác định sức chịu tải cho phép
• 2.7. Các kết luận cơ bản
• 3. CHƯƠNG 3: CƠ SỞ LÝ THUYẾT TÍNH TOÁN MÓNG CỌC THEO EUROCODE 7
• 3.1. Thí nghiệm thử tải tĩnh cọc khoan nhồi theo Tiêu chuẩn Eurocode 7
• 3.2. Các phƣơng pháp thiết kế (DA) dùng tính toán sức chịu tải cọc
• 3.3. Sức chịu tải nén của đất nền (ULS) theo phƣơng pháp thiết kế Eurocode 7
• 3.4. Các kết luận cơ bản
• 4. CHƯƠNG 4: TÍNH TOÁN VÀ SO SÁNH KẾT QUẢ GIỮA 2 TIÊU CHUẨN TCVN 9393:2012 VÀ EUROCODE 7
• 4.1. Giới thiệu Công trình
• 4.2. Phân tích, tính toán, đánh giá và nhận xét sức chịu tải Cọc đơn từ các kết quả tính toán theo TCVN 9393:2012
• 4.3. Tính toán, đánh giá sức chịu tải của cọc theo tiêu chuẩn Eurocode 7
• 4.4. Mô phỏng phân tích sức chịu tải cọc khoan nhồi bằng phần mềm Plaxis
• 4.5. So sánh và nhận xét các kết quả tính toán giữa 2 tiêu chuẩn TCVN 9393:2012 và EUROCODE 7
• 5. CHƯƠNG 5: KẾT LUẬN VÀ KIẾN NGHỊ
• TÀI LIỆU THAM KHẢO

Tóm tắt

I. Tổng Quan Về Tính Toán Sức Chịu Tải Cọc Khoan Nhồi 55 ký tự

Bài toán tính toán cọc khoan nhồi đóng vai trò quan trọng trong thiết kế nền móng, đặc biệt với các công trình có yêu cầu kỹ thuật cao. Việc xác định chính xác sức chịu tải cọc khoan nhồi giúp đảm bảo an toàn và ổn định cho công trình. Có nhiều phương pháp tiếp cận để tính toán sức chịu tải, mỗi phương pháp có ưu và nhược điểm riêng. Một trong số đó là ứng dụng tiêu chuẩn Eurocode 7, một tiêu chuẩn quốc tế được công nhận rộng rãi. Luận văn này tập trung vào việc nghiên cứu và áp dụng Eurocode 7 để tính toán và so sánh với các tiêu chuẩn khác. Điều này mang lại cái nhìn đa chiều và toàn diện về vấn đề này, hỗ trợ quá trình thiết kế và thi công cọc khoan nhồi một cách hiệu quả và an toàn. Thí nghiệm nén tĩnh cọc đƣợc đánh giá cao ở nhiều nƣớc, kể cả các nƣớc tiên tiến nhƣ Mỹ, Pháp, Nhật…

1.1. Tầm quan trọng của việc tính toán chính xác SCT cọc 52 ký tự

Việc xác định chính xác sức chịu tải cọc khoan nhồi là then chốt để đảm bảo an toàn và ổn định cho công trình. Sai sót trong tính toán có thể dẫn đến lún, nghiêng, hoặc thậm chí sập đổ công trình. Eurocode 7 cung cấp các phương pháp và hệ số an toàn để giảm thiểu rủi ro này. Nó xem xét đến các yếu tố như cường độ đất, tải trọng tác dụng, và các yếu tố ảnh hưởng khác. Tính toán cẩn thận theo Eurocode 7 giúp kỹ sư đưa ra quyết định đúng đắn về kích thước cọc, số lượng cọc, và phương pháp thi công, từ đó đảm bảo công trình hoạt động ổn định trong suốt tuổi thọ.

1.2. Giới thiệu về tiêu chuẩn Eurocode 7 trong thiết kế cọc 59 ký tự

Tiêu chuẩn Eurocode 7 là một bộ tiêu chuẩn châu Âu quy định về thiết kế địa kỹ thuật, bao gồm cả thiết kế móng cọc. Tiêu chuẩn này cung cấp các phương pháp tính toán, hệ số an toàn, và các yêu cầu về kiểm tra chất lượng để đảm bảo an toàn và ổn định cho công trình. Eurocode 7 được xây dựng dựa trên các nguyên tắc khoa học và kinh nghiệm thực tế, được cập nhật thường xuyên để phản ánh những tiến bộ mới nhất trong lĩnh vực địa kỹ thuật. Áp dụng Eurocode 7 giúp đảm bảo tính thống nhất và minh bạch trong thiết kế, đồng thời tạo điều kiện thuận lợi cho việc hợp tác quốc tế.

II. Thách Thức Trong Tính Toán Sức Chịu Tải Cọc 58 ký tự

Việc tính toán sức chịu tải cọc khoan nhồi không phải lúc nào cũng đơn giản. Có nhiều yếu tố có thể ảnh hưởng đến kết quả tính toán, bao gồm sự phức tạp của địa chất công trình, sự không chắc chắn về các thông số đầu vào, và sự thay đổi của điều kiện môi trường. Cường độ đất có thể thay đổi theo độ sâu và vị trí, gây khó khăn cho việc xác định các thông số đầu vào chính xác. Tải trọng tác dụng lên cọc cũng có thể thay đổi theo thời gian, gây ra những thách thức trong việc đảm bảo an toàn cho công trình. Vì vậy, việc áp dụng Eurocode 7 đòi hỏi sự hiểu biết sâu sắc về các nguyên tắc địa kỹ thuật và kinh nghiệm thực tế.

2.1. Ảnh hưởng của điều kiện địa chất phức tạp 53 ký tự

Điều kiện địa chất công trình phức tạp có thể gây ra những thách thức đáng kể trong việc tính toán sức chịu tải cọc. Sự thay đổi của các lớp đất, sự xuất hiện của các lớp đất yếu, và sự tồn tại của nước ngầm đều có thể ảnh hưởng đến khả năng chịu tải của cọc. Việc xác định chính xác các thông số địa chất, như cường độ đất và độ thấm nước, là rất quan trọng để đảm bảo tính chính xác của kết quả tính toán. Các phương pháp khảo sát địa chất hiện đại, như thí nghiệm xuyên tĩnh và thí nghiệm cắt cánh, có thể được sử dụng để thu thập thông tin chi tiết về điều kiện địa chất.

2.2. Rủi ro do sai số thông số đầu vào tính toán 54 ký tự

Sự không chắc chắn về các thông số đầu vào có thể dẫn đến sai số trong tính toán sức chịu tải cọc. Các thông số như cường độ đất, góc ma sát trong, và lực dính thường được ước tính dựa trên kết quả thí nghiệm hoặc kinh nghiệm thực tế. Tuy nhiên, các giá trị này có thể thay đổi đáng kể trong thực tế, gây ra những rủi ro cho công trình. Eurocode 7 cung cấp các phương pháp để xử lý sự không chắc chắn này, bằng cách sử dụng các hệ số an toàn và các phương pháp thống kê để đánh giá rủi ro và đảm bảo an toàn cho công trình.

III. Phương Pháp Tính Sức Chịu Tải Cọc Khoan Nhồi Theo EC7 58 ký tự

Áp dụng tiêu chuẩn Eurocode 7 để tính toán cọc khoan nhồi yêu cầu sự am hiểu về các phương pháp thiết kế khác nhau. Eurocode 7 cho phép sử dụng nhiều phương pháp thiết kế, bao gồm phương pháp hệ số an toàn cục bộ (Partial Factor Method) và phương pháp ứng suất hữu hiệu. Mỗi phương pháp có ưu và nhược điểm riêng, và việc lựa chọn phương pháp phù hợp phụ thuộc vào đặc điểm của công trình và điều kiện địa chất. Điều quan trọng là phải hiểu rõ các giả định và hạn chế của từng phương pháp để đảm bảo tính chính xác và an toàn của kết quả tính toán.

3.1. Hướng dẫn về phương pháp hệ số an toàn cục bộ 55 ký tự

Phương pháp hệ số an toàn cục bộ (Partial Factor Method) là một trong những phương pháp thiết kế phổ biến nhất trong Eurocode 7. Phương pháp này áp dụng các hệ số an toàn riêng biệt cho các thông số đầu vào khác nhau, như cường độ đất và tải trọng tác dụng. Các hệ số an toàn này được lựa chọn dựa trên mức độ không chắc chắn của các thông số và mức độ quan trọng của công trình. Áp dụng phương pháp hệ số an toàn cục bộ giúp đảm bảo an toàn cho công trình, bằng cách giảm thiểu rủi ro do sai số trong tính toán.

3.2. Ưu điểm của phương pháp ứng suất hữu hiệu trong EC7 55 ký tự

Phương pháp ứng suất hữu hiệu là một phương pháp tính toán sức chịu tải cọc dựa trên các nguyên tắc cơ học đất. Phương pháp này xem xét đến ảnh hưởng của áp lực nước lỗ rỗng và sự cố kết của đất đến khả năng chịu tải của cọc. Phương pháp ứng suất hữu hiệu thường được sử dụng cho các công trình xây dựng trên nền đất yếu, nơi áp lực nước lỗ rỗng đóng vai trò quan trọng. Áp dụng phương pháp ứng suất hữu hiệu giúp tính toán chính xác hơn sức chịu tải cọc, từ đó giảm thiểu rủi ro và đảm bảo an toàn cho công trình.

IV. Phân Tích Kết Quả Tính Toán Sức Chịu Tải Cọc 55 ký tự

Sau khi tính toán cọc khoan nhồi theo tiêu chuẩn Eurocode 7, việc phân tích kết quả là rất quan trọng. Cần so sánh kết quả với các tiêu chuẩn khác để đánh giá tính hợp lý và đảm bảo an toàn cho công trình. So sánh kết quả với TCVN 9393:2012 cũng là một bước quan trọng để đảm bảo rằng thiết kế đáp ứng các yêu cầu của Việt Nam. Phân tích độ nhạy của kết quả đối với sự thay đổi của các thông số đầu vào cũng giúp xác định các yếu tố quan trọng nhất ảnh hưởng đến sức chịu tải cọc. Các kết quả này cần được xem xét một cách cẩn thận để đưa ra quyết định thiết kế tốt nhất.

4.1. So sánh kết quả với các tiêu chuẩn khác 50 ký tự

Việc so sánh kết quả tính toán với các tiêu chuẩn khác, như TCVN, AASHTO hoặc BS, giúp đánh giá tính hợp lý và độ tin cậy của kết quả. Sự khác biệt giữa các tiêu chuẩn có thể do các giả định khác nhau, các hệ số an toàn khác nhau, hoặc các phương pháp tính toán khác nhau. So sánh kết quả giúp kỹ sư hiểu rõ hơn về các ưu và nhược điểm của từng tiêu chuẩn, từ đó đưa ra quyết định thiết kế phù hợp nhất.

4.2. Đánh giá độ nhạy của kết quả tính toán EC7 56 ký tự

Phân tích độ nhạy giúp xác định các thông số đầu vào quan trọng nhất ảnh hưởng đến sức chịu tải cọc. Bằng cách thay đổi các thông số đầu vào trong một phạm vi nhất định và quan sát sự thay đổi của kết quả tính toán, có thể xác định các thông số có ảnh hưởng lớn nhất. Thông tin này rất hữu ích trong việc tập trung nguồn lực vào việc thu thập thông tin chính xác về các thông số quan trọng nhất, từ đó cải thiện độ tin cậy của kết quả tính toán.

V. Ứng Dụng Thực Tiễn và Ví Dụ Tính Toán EC7 52 ký tự

Việc áp dụng tiêu chuẩn Eurocode 7 vào thực tế đòi hỏi sự hiểu biết sâu sắc về các nguyên tắc địa kỹ thuật và kinh nghiệm thực tế. Các ví dụ tính toán cọc khoan nhồi theo Eurocode 7 có thể giúp kỹ sư nắm vững các bước thực hiện và hiểu rõ hơn về các yếu tố ảnh hưởng đến sức chịu tải cọc. Các case study về các dự án thực tế cũng cung cấp những bài học kinh nghiệm quý báu về việc áp dụng Eurocode 7 trong các điều kiện khác nhau. Việc sử dụng phần mềm tính toán cọc khoan nhồi có thể giúp tự động hóa quá trình tính toán và giảm thiểu sai sót.

5.1. Các ví dụ minh họa tính toán sức chịu tải EC7 53 ký tự

Các ví dụ minh họa tính toán sức chịu tải cọc theo Eurocode 7 giúp kỹ sư nắm vững các bước thực hiện và hiểu rõ hơn về các yếu tố ảnh hưởng đến sức chịu tải cọc. Các ví dụ này nên bao gồm các trường hợp khác nhau, như cọc trong đất sét, cọc trong cát, và cọc trong đất hỗn hợp. Mỗi ví dụ nên trình bày chi tiết các giả định, các thông số đầu vào, và các bước tính toán, để người đọc có thể dễ dàng theo dõi và áp dụng vào thực tế.

5.2. Phần mềm hỗ trợ tính toán cọc theo Eurocode 7 52 ký tự

Hiện nay có nhiều phần mềm tính toán cọc khoan nhồi được phát triển dựa trên tiêu chuẩn Eurocode 7. Các phần mềm này giúp tự động hóa quá trình tính toán, giảm thiểu sai sót, và cho phép kỹ sư dễ dàng thử nghiệm các phương án thiết kế khác nhau. Một số phần mềm phổ biến bao gồm Plaxis, GEO5, và Allpile. Việc sử dụng phần mềm giúp tiết kiệm thời gian và công sức, đồng thời cải thiện độ chính xác và hiệu quả của quá trình thiết kế.

VI. Kết Luận và Triển Vọng trong Tính Toán Cọc 55 ký tự

Tiêu chuẩn Eurocode 7 cung cấp một khuôn khổ toàn diện để tính toán cọc khoan nhồi, giúp đảm bảo an toàn và ổn định cho công trình. Việc áp dụng Eurocode 7 đòi hỏi sự hiểu biết sâu sắc về các nguyên tắc địa kỹ thuật và kinh nghiệm thực tế. Nghiên cứu và phát triển các phương pháp tính toán mới, kết hợp với việc sử dụng các công nghệ tiên tiến, sẽ giúp cải thiện độ chính xác và hiệu quả của quá trình thiết kế cọc trong tương lai. Cần có sự hợp tác giữa các nhà nghiên cứu, kỹ sư, và nhà quản lý để thúc đẩy việc áp dụng Eurocode 7 và các tiêu chuẩn quốc tế khác trong xây dựng.

6.1. Tóm tắt các điểm chính trong tính toán EC7 50 ký tự

Bài viết này đã trình bày tổng quan về tính toán cọc khoan nhồi theo tiêu chuẩn Eurocode 7, bao gồm các phương pháp thiết kế, các yếu tố ảnh hưởng đến sức chịu tải cọc, và các ví dụ minh họa. Việc áp dụng Eurocode 7 giúp đảm bảo an toàn và ổn định cho công trình, đồng thời tạo điều kiện thuận lợi cho việc hợp tác quốc tế. Các kỹ sư cần nắm vững các nguyên tắc và phương pháp tính toán trong Eurocode 7 để có thể đưa ra quyết định thiết kế tốt nhất.

6.2. Hướng nghiên cứu và phát triển trong tương lai 54 ký tự

Trong tương lai, cần tiếp tục nghiên cứu và phát triển các phương pháp tính toán mới, kết hợp với việc sử dụng các công nghệ tiên tiến, để cải thiện độ chính xác và hiệu quả của quá trình thiết kế cọc. Các hướng nghiên cứu có thể bao gồm việc phát triển các mô hình địa kỹ thuật tiên tiến, việc sử dụng trí tuệ nhân tạo để phân tích dữ liệu địa chất, và việc ứng dụng các phương pháp giám sát công trình thời gian thực để kiểm tra hiệu suất của cọc.

Nội dung chính

Tổng quan nghiên cứu

Cọc khoan nhồi là giải pháp móng sâu hiệu quả, đặc biệt trong điều kiện địa chất yếu hoặc phức tạp như vùng hang động castơ. Việc xác định sức chịu tải của cọc khoan nhồi đóng vai trò then chốt trong đảm bảo an toàn và hiệu quả công trình xây dựng. Theo ước tính, thí nghiệm nén tĩnh hiện trường được đánh giá là phương pháp tin cậy nhất để xác định sức chịu tải của cọc bê tông cốt thép thi công, so với các phương pháp khác. Luận văn tập trung nghiên cứu sức chịu tải cọc khoan nhồi dựa trên hai tiêu chuẩn quan trọng: TCVN 9393:2012 của Việt Nam và Eurocode 7 của châu Âu, áp dụng cho hai công trình thực tế tại TP. Hồ Chí Minh gồm Chung cư cao cấp Sunny Plaza (Quận Gò Vấp) và Chung cư Nguyễn Kim Khu B (Quận 10).

Mục tiêu nghiên cứu là phân tích, tính toán và so sánh kết quả sức chịu tải cọc khoan nhồi theo hai tiêu chuẩn trên, từ đó đề xuất các kiến nghị phù hợp nhằm nâng cao độ chính xác và hiệu quả trong thiết kế móng cọc. Phạm vi nghiên cứu tập trung vào thí nghiệm nén tĩnh hiện trường, xử lý số liệu tải trọng - chuyển vị - thời gian, kết hợp mô phỏng bằng phần mềm Plaxis 8.5 dựa trên hồ sơ địa chất thực tế. Ý nghĩa nghiên cứu thể hiện qua việc cung cấp cơ sở khoa học và thực tiễn cho việc lựa chọn tiêu chuẩn tính toán phù hợp, góp phần đảm bảo an toàn kết cấu và tối ưu chi phí xây dựng.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

1. Tiêu chuẩn TCVN 9393:2012: Đề cập phương pháp thí nghiệm nén tĩnh hiện trường bằng tải trọng tĩnh ép dọc trục, xác định sức chịu tải giới hạn Pgh dựa trên chuyển vị giới hạn quy ước [S] và các đồ thị quan hệ tải trọng - chuyển vị - thời gian (P-S-t). Phương pháp này sử dụng các biểu đồ loga để xác định điểm uốn đột ngột, từ đó đánh giá sức chịu tải một cách khách quan.

2. Tiêu chuẩn Eurocode 7: Áp dụng phương pháp thiết kế dựa trên trạng thái giới hạn cực hạn (ULS) và trạng thái giới hạn sử dụng (SLS). Eurocode 7 phân tích sức chịu tải cọc khoan nhồi qua các phương pháp thiết kế (DA 1-1, DA 1-2, DA 2), sử dụng hệ số an toàn và hệ số riêng cho tác động, vật liệu và sức chịu tải. Tiêu chuẩn này cũng đề cập đến việc phân tích tải trọng phá hoại dựa trên thí nghiệm thử tải tĩnh, đồng thời xem xét ảnh hưởng của độ cứng đài cọc trong nhóm cọc.

Các khái niệm chính bao gồm: sức chịu tải giới hạn (Pgh), tải trọng thiết kế (Ptk), độ lún đầu cọc (S), hệ số an toàn (Fs), sức kháng cực hạn của mũi cọc (Qb) và thành bên cọc (Qs), cùng các hệ số tương quan ξ1, ξ2 dùng trong đánh giá độ đồng nhất đất nền.

Phương pháp nghiên cứu

Nguồn dữ liệu chính được thu thập từ thí nghiệm nén tĩnh hiện trường trên 4 cọc khoan nhồi thuộc hai công trình tại TP. Hồ Chí Minh: hai cọc D1000 dài 54m tại Sunny Plaza và hai cọc D1200 dài 76,5m tại Nguyễn Kim Khu B. Mỗi cọc được gia tải theo chu kỳ với tải trọng tối đa lần lượt là 10.000 kN (250% Ptk) và 24.850 kN (220% Ptk). Số liệu gồm ba thông số chính: tải trọng (P), chuyển vị đầu cọc (S) và thời gian giữ tải (t).

Phương pháp phân tích bao gồm:

• Xử lý số liệu theo hướng dẫn TCVN 9393:2012, xác định Pgh qua các đồ thị P-S-t và chuyển vị giới hạn [S].
• Tính toán sức chịu tải theo các phương pháp thiết kế của Eurocode 7, áp dụng các hệ số riêng và tổ hợp tải trọng phù hợp.
• Mô phỏng mô hình đối xứng trục cọc đơn bằng phần mềm Plaxis 8.5, sử dụng thông số địa chất thực tế để phân tích ứng xử và độ lún cọc.
• So sánh kết quả giữa hai tiêu chuẩn và mô phỏng để đánh giá độ chính xác và tính khả thi của từng phương pháp.

Timeline nghiên cứu kéo dài trong năm 2016, bao gồm thu thập số liệu hiện trường, xử lý và phân tích dữ liệu, mô phỏng và tổng hợp kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

1. Giá trị sức chịu tải Pgh theo TCVN 9393:2012:

   • Công trình Sunny Plaza: Pgh đạt khoảng 96% Qmax (Qmax = 10.000 kN).
   • Công trình Nguyễn Kim Khu B: Pgh đạt khoảng 83% Qmax (Qmax = 24.850 kN).
     Kết quả này được xác định qua đồ thị quan hệ tải trọng - chuyển vị và phương pháp đồ thị loga, cho thấy độ tin cậy cao trong việc xác định sức chịu tải.

2. Giá trị sức chịu tải Pgh theo Eurocode 7:

   • Sunny Plaza: Pgh đạt 74% Qmax khi đài cọc không đủ cứng, tăng lên 81% Qmax khi đài cọc đủ cứng.
   • Nguyễn Kim Khu B: Tương tự, Pgh đạt 74% Qmax và 81% Qmax tương ứng với độ cứng đài cọc.
     Sự khác biệt này phản ánh ảnh hưởng quan trọng của độ cứng đài cọc trong phân bố tải trọng và tính toán sức chịu tải.

3. So sánh độ lún đầu cọc giữa mô phỏng Plaxis 8.5 và thí nghiệm nén tĩnh:

   • Sunny Plaza: sai số độ lún lần lượt là 15,4% và 11,9% cho hai cọc.
   • Nguyễn Kim Khu B: sai số lần lượt là 22,5% và 5,7%.
     Mô phỏng cho kết quả tương đối sát với thực tế, chứng tỏ hiệu quả của mô hình đối xứng trục trong dự đoán ứng xử cọc.

4. Ảnh hưởng của hệ số an toàn và phương pháp thiết kế:
   Các phương pháp thiết kế DA 1-1, DA 1-2 và DA 2 trong Eurocode 7 cho kết quả khác nhau, trong đó DA 1-2 thường cho giá trị sức chịu tải cao hơn do áp dụng hệ số riêng khác biệt. Điều này cho thấy cần cân nhắc kỹ lưỡng khi lựa chọn phương pháp thiết kế để đảm bảo an toàn và tối ưu chi phí.

Thảo luận kết quả

Nguyên nhân sự khác biệt giữa hai tiêu chuẩn chủ yếu do cách xác định điểm giới hạn tải trọng và áp dụng hệ số an toàn. TCVN 9393:2012 dựa nhiều vào chuyển vị giới hạn quy ước và điểm uốn đồ thị loga, trong khi Eurocode 7 chú trọng đến trạng thái giới hạn cực hạn và áp dụng hệ số riêng cho từng thành phần tải trọng và vật liệu. Kết quả mô phỏng Plaxis 8.5 hỗ trợ việc đánh giá độ lún và sức chịu tải, đồng thời giúp kiểm chứng tính hợp lý của các phương pháp tính toán.

So với các nghiên cứu trong ngành, kết quả này phù hợp với xu hướng áp dụng tiêu chuẩn châu Âu trong thiết kế móng cọc tại Việt Nam, đồng thời khẳng định tính khả thi của việc kết hợp thí nghiệm hiện trường và mô phỏng số để nâng cao độ chính xác. Việc lựa chọn tiêu chuẩn phù hợp còn phụ thuộc vào điều kiện thi công, yêu cầu kỹ thuật và kinh phí dự án.

Dữ liệu có thể được trình bày qua các biểu đồ tải trọng - chuyển vị (P-S), đồ thị loga P-S, và bảng tổng hợp kết quả Pgh theo từng phương pháp, giúp trực quan hóa sự khác biệt và hỗ trợ quyết định thiết kế.

Đề xuất và khuyến nghị

1. Áp dụng đồng thời hai tiêu chuẩn TCVN 9393:2012 và Eurocode 7 trong thiết kế móng cọc nhằm tận dụng ưu điểm của từng phương pháp, đảm bảo an toàn và hiệu quả kinh tế. Thời gian áp dụng: ngay trong các dự án xây dựng mới; chủ thể: các kỹ sư thiết kế và tư vấn.

2. Tăng cường sử dụng mô phỏng số (Plaxis 8.5 hoặc tương đương) để dự đoán độ lún và sức chịu tải, hỗ trợ kiểm tra và hiệu chỉnh kết quả thí nghiệm hiện trường. Thời gian: trong giai đoạn thiết kế và thẩm định; chủ thể: phòng kỹ thuật và nghiên cứu phát triển.

3. Nâng cao chất lượng thí nghiệm nén tĩnh hiện trường bằng cách chuẩn hóa quy trình thu thập và xử lý số liệu, đảm bảo độ chính xác và khách quan của dữ liệu. Thời gian: liên tục trong quá trình thi công; chủ thể: nhà thầu thi công và đơn vị giám sát.

4. Đào tạo và cập nhật kiến thức cho kỹ sư về các tiêu chuẩn quốc tế và phương pháp thiết kế mới, đặc biệt về Eurocode 7 và các phương pháp thiết kế DA, nhằm nâng cao năng lực chuyên môn và áp dụng hiệu quả. Thời gian: định kỳ hàng năm; chủ thể: các trường đại học, viện nghiên cứu và doanh nghiệp xây dựng.

Đối tượng nên tham khảo luận văn

1. Kỹ sư thiết kế móng và kết cấu: Nắm bắt phương pháp tính toán sức chịu tải cọc khoan nhồi theo tiêu chuẩn Việt Nam và châu Âu, áp dụng vào thiết kế thực tế để đảm bảo an toàn và tối ưu chi phí.

2. Nhà thầu thi công cọc khoan nhồi: Hiểu rõ quy trình thí nghiệm nén tĩnh hiện trường và các yếu tố ảnh hưởng đến sức chịu tải, từ đó điều chỉnh công nghệ thi công phù hợp.

3. Chuyên gia giám sát và kiểm định chất lượng công trình: Sử dụng kết quả nghiên cứu để đánh giá chính xác sức chịu tải và độ lún của cọc, đảm bảo công trình đạt yêu cầu kỹ thuật.

4. Nhà nghiên cứu và sinh viên ngành xây dựng công trình dân dụng và công nghiệp: Tham khảo phương pháp nghiên cứu, xử lý số liệu và mô phỏng trong lĩnh vực địa kỹ thuật, phục vụ cho các đề tài nghiên cứu và luận văn.

Câu hỏi thường gặp

1. Tại sao thí nghiệm nén tĩnh hiện trường được đánh giá là phương pháp tin cậy nhất để xác định sức chịu tải cọc?
   Thí nghiệm này trực tiếp đo tải trọng và chuyển vị đầu cọc dưới tải trọng tĩnh, phản ánh chính xác ứng xử thực tế của cọc trong đất nền, ít bị ảnh hưởng bởi giả định lý thuyết như các phương pháp khác.

2. Sự khác biệt chính giữa TCVN 9393:2012 và Eurocode 7 trong tính toán sức chịu tải cọc là gì?
   TCVN 9393:2012 dựa trên chuyển vị giới hạn quy ước và điểm uốn đồ thị loga, trong khi Eurocode 7 áp dụng trạng thái giới hạn cực hạn với hệ số an toàn và hệ số riêng cho từng thành phần tải trọng và vật liệu, có tính đến độ cứng đài cọc.

3. Mô phỏng Plaxis 8.5 có vai trò gì trong nghiên cứu này?
   Plaxis 8.5 giúp mô phỏng ứng xử cọc khoan nhồi dựa trên thông số địa chất thực tế, dự đoán độ lún và sức chịu tải, từ đó đối chiếu và kiểm chứng kết quả thí nghiệm hiện trường, nâng cao độ chính xác phân tích.

4. Làm thế nào để lựa chọn phương pháp thiết kế phù hợp trong Eurocode 7?
   Lựa chọn dựa trên điều kiện thực tế công trình, yêu cầu an toàn và kinh phí. Nên đánh giá kết quả theo cả ba phương pháp DA 1-1, DA 1-2 và DA 2, sau đó chọn phương án phù hợp nhất.

5. Ảnh hưởng của độ cứng đài cọc đến sức chịu tải cọc như thế nào?
   Độ cứng đài cọc ảnh hưởng đến khả năng phân bố tải trọng giữa các cọc trong nhóm. Đài cọc đủ cứng giúp tăng sức chịu tải tổng thể, trong khi đài cọc mềm làm giảm hiệu quả phân phối tải, dẫn đến sức chịu tải cọc thấp hơn.

Kết luận

• Luận văn đã xác định và so sánh thành công sức chịu tải cọc khoan nhồi theo TCVN 9393:2012 và Eurocode 7 trên hai công trình thực tế tại TP. Hồ Chí Minh.
• Kết quả cho thấy TCVN 9393:2012 thường cho giá trị Pgh cao hơn Eurocode 7, đặc biệt khi đài cọc không đủ cứng.
• Mô phỏng Plaxis 8.5 hỗ trợ hiệu quả trong việc dự đoán độ lún và sức chịu tải, với sai số trong khoảng 5,7% đến 22,5%.
• Các phương pháp thiết kế trong Eurocode 7 có sự khác biệt về hệ số an toàn và tổ hợp tải trọng, cần lựa chọn phù hợp theo điều kiện công trình.
• Đề xuất áp dụng đồng thời hai tiêu chuẩn, kết hợp mô phỏng và nâng cao chất lượng thí nghiệm để đảm bảo an toàn và tối ưu chi phí xây dựng.

Next steps: Triển khai áp dụng các khuyến nghị trong thiết kế và thi công móng cọc tại các dự án xây dựng mới, đồng thời đào tạo kỹ sư và cập nhật tiêu chuẩn mới.

Các kỹ sư và nhà quản lý dự án nên tham khảo kỹ luận văn để nâng cao hiệu quả thiết kế móng cọc khoan nhồi, đảm bảo an toàn và tiết kiệm chi phí xây dựng.

Trích đoạn nội dung tài liệu

đặt vấn đề giá trị thực tiễn và ý nghĩa khoa học của đề tài. Chƣơng 2: Trình bày nội dung Thí nghiệm nén tĩnh hiện trƣờng và nội dung chính TCVN 9393:2012. Chƣơng 3: Trình bày các nội dung cơ sở lý thuyết chính tiêu chuẩn EUROCODE 7 và các tổ hợp tính toán độ tin cậy. Chƣơng 4: Xử lý số liệu hiện trƣờng, phân tích, tính toán, đánh giá và so sánh kết quả giữa hai tiêu chuẩn TCVN 9393:2012 và EUROCODE 7.

Chƣơng 5: Kết luận và kiến nghị. Tài liệu tham khảo: trích dẫn các tài liệu liên quan phục vụ cho mục đích nghiên cứu của đề tài. Phụ lục: một số bảng tra các hệ số tính toán và các sơ đồ, bảng thống kê tính toán. NÉN TĨNH HIỆN TRƢỜNG VÀ NỘI DUNG TIÊU CHUẨN VIỆT NAM 9393:2012 2.1 Khái quát chung về Thí nghiệm hiện trƣờng bằng tải trọng tĩnh ép dọc trục Thí nghiệm nén tĩnh cọc đƣợc đánh giá cao ở nhiều nƣớc, kể cả các nƣớc tiên tiến nhƣ Mỹ, Pháp, Nhật… Thí nghiệm đƣợc tiến hành bằng phƣơng pháp dùng tải trọng nén tĩnh ép dọc trục cọc sao cho dƣới tác dụng của lực ép, cọc lún sâu thêm vào đất nền.

Tải trọng tác dụng lên đầu cọc đƣợc thí nghiệm bằng kích thủy lực với hệ phản lực là dàn chất tải, neo hoặc kết hợp cả 2. Các số liệu về tải trọng, biến dạng, chuyển vị thu đƣợc trong quá trình thí nghiệm là cơ sở để phân tích, đánh giá sức chịu tải và mối quan hệ tải trọng, chuyển vị của cọc trong đất nền. Hệ gia tải bằng kích thủy lực thể hiện ở Hình 2.3, các thông tin đƣợc trích từ Website [12] 5 Hình 2.1 Gia tải bằng kích thủy lực, dùng dàn chất tải và đối trọng kết hợp cọc neo làm đối trọng Hình 2.2 Sơ đồ bố trí hệ kích thủy lực và hệ đo đạc trong thí nghiệm nén tĩnh Hình 2.3 Hệ thống kích thủy lực và đồng hồ đo 6 2.2 Phạm vi áp dụng của thí nghiệm hiện trƣờng bằng tải trọng tĩnh ép dọc trục Phƣơng pháp thử nghiệm hiện trƣờng bằng tải trọng tĩnh dọc trục áp dụng cho cọc đơn thẳng đứng, cọc đơn xiên, không phụ thuộc kích thƣớc cọc và phƣơng pháp thi công (đóng, ép, khoan thả, khoan dẫn, khoan nhồi.) trong các công trình xây dựng. Thí nghiệm cọc bằng phƣơng pháp tải trọng tĩnh ép dọc trục có thể đƣợc thực hiện ở giai đoạn: thăm dò thiết kế và kiểm tra chất lƣợng công trình.

Thí nghiệm nén tĩnh cọc ở giai đoạn thăm dò thiết kế đƣợc tiến hành trƣớc khi thi công cọc đại trà nhằm xác định các số liệu cần thiết kế về cƣờng độ, biến dạng và mối quan hệ tải trọng - chuyển vị của cọc làm cơ sơ cho thiết kế hoặc điều chỉnh đồ án thiết kế, chọn thiết bị và công nghệ thi công cọc phù hợp. Trƣờng hợp biết rõ điều kiện đất nền và có kinh nghiệm thiết kế cọc khu vực lân cận thì không nhất thiết phải tiến hành thí nghiệm thăm dò. Thí nghiệm nén tĩnh cọc ở giai đoạn kiểm tra chất lƣợng công trình đƣợc tiến hành trong thời gian thi công hoặc sau khi thi công xong cọc nhằm kiểm tra sức chịu tải của cọc theo thiết kế và chất lƣợng thi công cọc. Trong các phƣơng pháp thử tải trọng cọc khoan nhồi hay cọc barrette hiện nay nhƣ Thí nghiệm thử tải tĩnh bằng hộp tải trọng Osterberg, thí nghiệm thử động biến dạng lớn (PDA), thí nghiệm biến dạng nhỏ kiểm tra chất lƣợng cọc (PIT), thí nghiệm Statnamic, kết quả thu đƣợc từ phƣơng pháp thử tải tĩnh đƣợc đánh giá là công cụ tốt nhất, đáng tin cậy nhất trong các phƣơng pháp hiện nay; có thể làm cơ sở cho việc kiểm chứng các phƣơng pháp khác.

Bên cạnh đó phƣơng pháp này lại gặp khó khăn với các cọc khoan nhồi có sức chịu tải 10,000 tấn hoặc lớn hơn vì hệ đối trọng phục vụ gia tải cũng sẽ phải cồng kềnh theo và trong điều kiện thực tế Việt Nam hiện nay chỉ có thể thí nghiệm với tải trọng dƣới 5,000 tấn. Ngoài ra, phƣơng pháp truyền thống này tuy không dùng thiết bị hiện đại nhƣng chi phí cũng sẽ rất cao khi gặp điều kiện khó khăn về mặt bằng và mất nhiều thời gian. 7 Và việc xác định tải trọng cực hạn từ kết quả thí nghiệm nén tĩnh cọc tại hiện trƣờng hiện nay cũng đƣợc thể hiện trong nhiều tài liệu và Tiêu chuẩn khác nhau: Thứ nhất: Sức chịu tải giới hạn của cọc trong TCXD 190:1996 xem tải trọng tƣơng ứng chuyển vị đầu cọc là 8cm là tải trọng giới hạn, hay đồng thời cũng xem tải trọng tƣơng ứng chuyển vị đầu cọc bằng 10% chiều rộng cọc là tải trọng giới hạn, trong khi đó theo TCXD 9393:2012 xác định sức chịu tải cực hạn của cọc Qu là tải trọng quy ƣớc ứng với chuyển vị giới hạn quy ƣớc, đƣợc thể hiện rất rõ trong Phụ lục E. Thứ hai: Việc đánh giá sức chịu tải của cọc bằng đồ thị cũng có rất nhiều phƣơng pháp khác nhau: Phƣơng pháp Davisson (1972), Phƣơng pháp De Beer và Wallays (1972), Tiêu chuẩn 80% và 90% của Brinchhansen (1963), Phƣơng pháp Fuller và Hoy (1977),… Các phƣơng pháp trên tuy đƣợc sử dụng phổ biến và dễ áp dụng tuy nhiên vẫn còn có những mặt hạn chế nhất định trong việc lý giải sức chịu tải Pgh của cọc một cách hợp lý.3 Mục đích của Thí nghiệm hiện trƣờng bằng tải trọng tĩnh ép dọc trục Thí nghiệm nén tĩnh cọc đƣợc dùng để xác định hoặc kiểm tra sức chịu tải giới hạn của cọc – Pgh từ đó xác định có đƣợc sức chịu tải thiết kế (Ptk).

Hiện tại ở Việt Nam và trên thế giới đã và đang sử dụng những phƣơng pháp sau nhằm xác định khả năng chịu tải của cọc nhƣ: phƣơng pháp SNIP, phƣơng pháp Davisson, phƣơng pháp Chin, hoặc phƣơng pháp của Canadian…. Trong Luận văn này trình bày 2 phƣơng pháp đang đƣợc sử dụng hiện nay là TCVN 9393:2012 và Tiêu chuẩn Eurocode 7 dựa trên nguyên lý của 2 hệ thống tiêu chuẩn lớn là Châu Mỹ và Châu Âu.4 Các nội dung chính của Thí nghiệm hiện trƣờng bằng tải trọng tĩnh ép dọc trục Thí nghiệm hiện trƣờng bằng tải trọng tĩnh ép dọc trục trong TCVN 9393:2012 Cọc – Phƣơng pháp thí nghiệm hiện trƣờng bằng tải trọng tĩnh ép dọc trục và ASTM D1143-81(1994) Standard Test Method for Piles Under Static Axial Compressive Load (Withdrawn 2006) đƣợc tóm tắt nhƣ sau: 1/. Hướng dẫn về qui cách Thí nghiệm hiện trường bằng tải trọng tĩnh ép dọc trục. Lập sơ đồ thí nghiệm thăm dò và thí nghiệm kiểm tra.

Các tình huống xử lý số liệu theo E1 và E2 của TCVN 9393:2012.5 Nội dung quy trình thí nghiệm và Công tác thu thập số liệu 2.1 Tổng quát quy trình chung Theo TCVN 9393:2012 điểm 4.4 Quy trình gia tải, 4.5 Xử lý và trình bày kết quả thí nghiệm; TCXD 189:1996 và TCXD 190:1996, cách thu thập số liệu để có tập quan hệ (P, S) đều dựa vào trình tự phát triển của tải P và chuyển vị đầu cọc S trên chùm đồ thị từ biến (Nguyễn Văn Đạt. Trong đó, khoảng cách của các Pi nên bằng nhau: 1 1 Pi     PTK  4 5 Mỗi Pi lƣu tải từ (1–2)h cho đến ổn định qui ƣớc với Pi = (0,2–0,25) PTK. Thang tải này không đƣợc thay đổi từ cấp tải PTK đến Pmax. Quá trình gia tải phải đảm bảo chuyển vị đầu cọc ổn định quy ƣớc theo mục 4.

Pmax phải đủ lớn để các giá trị cần xem xét của trạng thái giới hạn đều xuất hiện đƣợc. Tốt nhất nên lấy Pmax  3 PTK theo Tiêu chuẩn BS 8004:1986, ASTM D1 143- 81 (1994) hoặc Pmax = (2,5-3) PTK nhƣ điểm 4.7a của TCVN 9393:2012 đã qui định.2 Quy trình thí nghiệm a/. Đối với công trình có qui mô bé: 2 chu trình. Chu trình 1: P = 0  PTK  0 Nhằm xóa bỏ dị thƣờng trong gá lắp và nền cọc để ở các chu trình sau số liệu đƣợc thuần khiết, bởi vậy chỉ cần gia tải và giảm tải, không cần lƣu dài.

Chu trình 2: P = 0  Pmax  0 Nhằm thăm dò tìm với (Pi, Si) mà tại đó khiến độ dốc biểu đồ thay đổi đột ngột hoặc S > [S] theo hƣớng dẫn phụ lục E. Điều này xem xét dễ dàng trên bảng thu thập số liệu (P, S) để từ đó tìm ra Pgh. 9 Thời gian lƣu mỗi cấp tải không quá 2h, riêng với cấp tải 100% Ptk lƣu 6h nhằm quan sát chuyển vị theo dự tính. Đối với công trình có qui mô lớn: 3 chu trình Chu trình 1: P = 0  PTK  0 Chu trình 2: P = 0  2PTK  0 Chu trình 3: P = 0  Pmax  0 Nhằm thu thập số liệu cho công tác khảo sát tìm Pgh của nền cọc.

Đây là nguyên tắc phổ biến của khoa học thực nghiệm vật liệu xây dựng ở nhiều nƣớc. Khẳng định trạng thái dị thƣờng đã xuất hiện ở chu trình 2, nếu có. Chu trình 3 là căn cứ để xác định Pgh. Đồng thời để khẳng định trạng thái mất ổn định nếu có đã xảy ra ở chu trình 2.

Giữ Pmax = 3PTK để S đến trạng thái giới hạn. Khi đó các điểm gãy mới xuất hiện đầy đủ để có căn cứ xem xét và giải đoán giá trị thật của Pgh.3 Công tác thu thập số liệu Từ cấp tải PTK  Pmax lƣu 1h. Riêng Pmax của Chu trình 3 lƣu 24h. Sau mỗi chu trình đều phải giảm tải về 0 để xem xét Sdƣ/Smax.

Khi giảm tải, ở mỗi cấp tải chỉ cần lƣu 15‟ – Khi P=0 lƣu 30‟. Ở mọi chu trình đều phải giảm tải về 0 để minh chứng rằng Smax của mỗi chu trình có đạt đến trạng thái giới hạn hay không. Nếu ở chu trình 1 và 2 xảy ra trạng thái này là điều dị thƣờng ở nền cọc. Khi đó, chƣơng trình thí nghiệm phải kết thúc, không cần chuyển sang chu trình 3 nữa.

Để dễ dàng theo dõi công tác thu thập số liệu, đồng thời không gây nhầm lẫn lúc xử lý số liệu, cần lƣu ý: Ở mỗi chu trình, khi P=0 cần chỉnh 4 đồng hồ chuyển vị S về 0. Từ đó, số liệu ghi nhận mới là chuyển vị thực của đầu cọc, không phải chuyển đổi khi xử lý và công tác giám sát mới dễ dàng ở hiện trƣờng. Số liệu của các chu trình phải riêng biệt, không đƣợc nối tiếp nhau giữa các chu trình làm sai lệch giá trị thực của S.6 Quy trình Xử lý số liệu 2.1 Xác định Pgh theo quan hệ (P-S-t) Đặc trƣng này đƣợc xác định bởi các đồ thị quan hệ giữa tải trọng, chuyển vị và thời gian lƣu tải. Ngoài ra các biểu đồ Loga tiêu biểu nhƣ đề cập trong Phụ lục E.
