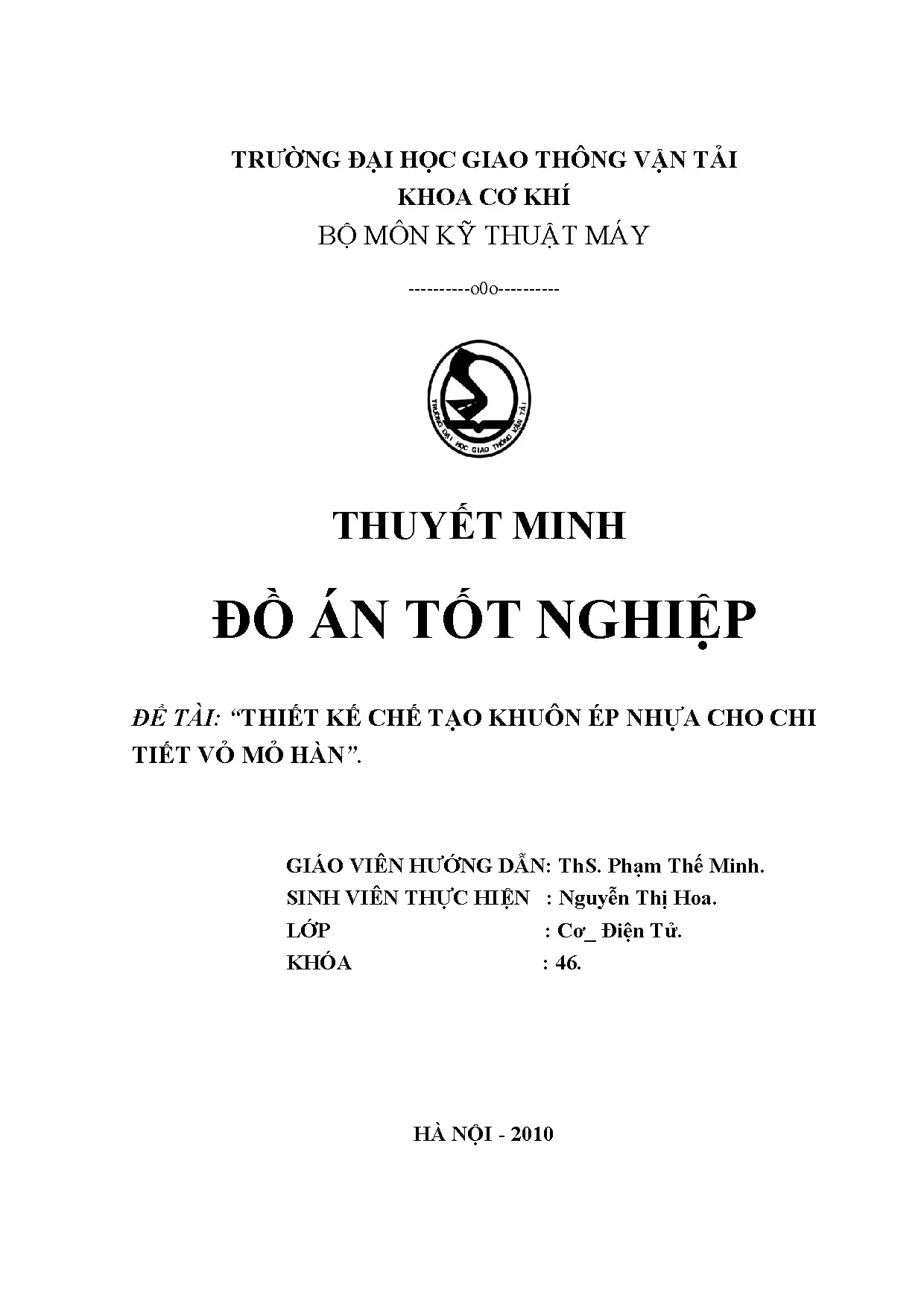

Đồ án thiết kế chế tạo khuôn ép nhựa vỏ mỏ hàn - ĐH Giao thông Vận tải

Dưới đây là kết quả tạo meta tags cho bài viết 'Tiểu luận thuyết minh đồ án tốt nghiệp đề tài thiết kế chế tạo khuôn ép nhựa cho chi tiết vỏ mỏ hàn': {

• Tác giả: Nguyễn Thị Hoa
• Người hướng dẫn: ThS. Phạm Thế Minh
• Trường học: Trường Đại học Giao thông Vận tải
• Chuyên ngành: Kỹ thuật Máy
• Đề tài: Thiết kế chế tạo khuôn ép nhựa cho chi tiết vỏ mỏ hàn
• Loại tài liệu: Đồ án tốt nghiệp
• Năm xuất bản: 2010
• Địa điểm: Hà Nội

Tóm tắt

I. Tổng quan về thiết kế chế tạo khuôn ép nhựa

Khuôn ép nhựa là công cụ quan trọng trong sản xuất hàng loạt sản phẩm nhựa, đảm bảo độ chính xác và năng suất cao. Quá trình thiết kế chế tạo khuôn bao gồm phân tích sản phẩm, lựa chọn vật liệu, tính toán hệ thống dẫn nhựa, làm nguội và đẩy sản phẩm. Khuôn ép nhựa cho chi tiết vỏ mỏ hàn yêu cầu độ chính xác cao do đặc thù của sản phẩm công nghiệp. Việc ứng dụng phần mềm CAD/CAM giúp tối ưu hóa quá trình thiết kế, giảm thời gian chế tạo và nâng cao chất lượng sản phẩm. Công nghệ ép nhựa hiện đại sử dụng máy ép phun tự động, đảm bảo độ lặp lại cao và giảm thiểu sai sót trong sản xuất.

1.1. Khái niệm và vai trò của khuôn ép nhựa

Khuôn ép nhựa là thiết bị dùng để định hình sản phẩm nhựa thông qua quá trình ép phun. Nó bao gồm hai phần chính: lòng khuôn (cavity) và lõi khuôn (core). Khuôn ép nhựa cho phép sản xuất hàng loạt sản phẩm có hình dạng phức tạp với độ chính xác cao. Vai trò của khuôn ép nhựa trong công nghiệp là không thể thay thế, đặc biệt trong sản xuất linh kiện điện tử, thiết bị y tế và sản phẩm công nghiệp. Khuôn ép nhựa giúp giảm chi phí sản xuất, tăng năng suất và đảm bảo tính đồng nhất của sản phẩm.

1.2. Phân loại khuôn ép nhựa theo cấu trúc

Khuôn ép nhựa được phân loại theo nhiều tiêu chí như số lòng khuôn, hệ thống dẫn nhựa và cấu trúc đẩy sản phẩm. Khuôn hai tấm là loại phổ biến nhất, bao gồm hai tấm khuôn chính và hệ thống dẫn nhựa lạnh. Khuôn ba tấm có thêm tấm trung gian để tách sản phẩm khỏi hệ thống dẫn nhựa. Khuôn có lõi di động được sử dụng cho sản phẩm có lỗ xiên hoặc hình dạng phức tạp. Mỗi loại khuôn có ưu nhược điểm riêng, việc lựa chọn phụ thuộc vào yêu cầu sản phẩm và điều kiện sản xuất.

II. Phân tích yêu cầu kỹ thuật cho chi tiết vỏ mỏ hàn

Chi tiết vỏ mỏ hàn là sản phẩm nhựa có hình dạng phức tạp, yêu cầu độ chính xác cao về kích thước và bề mặt. Vỏ mỏ hàn cần có độ cứng vững, chống biến dạng trong quá trình sử dụng. Việc phân tích yêu cầu kỹ thuật bao gồm đánh giá kích thước, dung sai, vật liệu nhựa phù hợp và điều kiện làm việc. Khuôn ép nhựa cho vỏ mỏ hàn phải đảm bảo khả năng thoát khuôn dễ dàng, hệ thống làm nguội hiệu quả và bề mặt sản phẩm đạt độ bóng cao. Phân tích này là cơ sở để thiết kế khuôn tối ưu, đảm bảo sản phẩm đạt chất lượng theo yêu cầu.

2.1. Đặc điểm hình học và dung sai sản phẩm

Vỏ mỏ hàn có hình dạng trụ tròn với các lỗ định vị và rãnh dẫn hướng. Dung sai kích thước yêu cầu đạt cấp chính xác IT8-IT10, đảm bảo khả năng lắp ráp với các chi tiết khác. Bề mặt sản phẩm cần đạt độ nhám Ra 0.8-1.6 µm để đảm bảo tính thẩm mỹ và chức năng. Các góc bo tròn phải được tối ưu hóa để tránh tập trung ứng suất. Việc phân tích dung sai giúp xác định kích thước khuôn, đảm bảo sản phẩm sau ép phun đạt yêu cầu kỹ thuật.

2.2. Lựa chọn vật liệu nhựa phù hợp

Vật liệu nhựa cho vỏ mỏ hàn phải đáp ứng yêu cầu về độ bền cơ học, chịu nhiệt và khả năng chống va đập. Polycarbonate (PC) là lựa chọn phổ biến do độ bền cao, khả năng chịu nhiệt tốt và dễ gia công. Polypropylene (PP) cũng được sử dụng do chi phí thấp và khả năng tái chế. Việc lựa chọn vật liệu dựa trên phân tích ứng suất, nhiệt độ làm việc và môi trường sử dụng. Vật liệu nhựa ảnh hưởng trực tiếp đến thiết kế khuôn, bao gồm hệ thống làm nguội, dung sai khuôn và điều kiện ép phun.

III. Phương pháp thiết kế và chế tạo khuôn ép nhựa

Thiết kế khuôn ép nhựa cho vỏ mỏ hàn sử dụng phương pháp mô hình hóa 3D kết hợp phần mềm CAD/CAM. Quy trình thiết kế bao gồm tạo mô hình 3D sản phẩm, phân tích dòng chảy nhựa, tối ưu hóa hệ thống dẫn nhựa và làm nguội. Khuôn được chế tạo từ thép hợp kim có độ cứng cao, đảm bảo tuổi thọ lâu dài. Quá trình gia công bao gồm phay CNC, mài chính xác và xử lý nhiệt. Kiểm tra chất lượng khuôn bằng phương pháp quét 3D và thử nghiệm ép phun. Phương pháp này đảm bảo khuôn đạt độ chính xác cao, phù hợp với sản xuất hàng loạt.

3.1. Quy trình thiết kế khuôn bằng phần mềm CAD CAM

Phần mềm CAD/CAM như SolidWorks, AutoCAD và Moldflow được sử dụng để thiết kế khuôn. Bước đầu tiên là tạo mô hình 3D sản phẩm, sau đó phân tích dòng chảy nhựa để tối ưu hóa hệ thống dẫn nhựa. Phần mềm Moldflow giúp mô phỏng quá trình ép phun, xác định vị trí điểm phun và hệ thống làm nguội. Thiết kế khuôn bao gồm lòng khuôn, lõi khuôn, hệ thống đẩy và dẫn hướng. Kết quả thiết kế được xuất dưới dạng bản vẽ kỹ thuật và chương trình gia công CNC.

3.2. Công nghệ gia công khuôn bằng máy CNC

Gia công khuôn sử dụng máy phay CNC 5 trục, đảm bảo độ chính xác cao và khả năng gia công các bề mặt phức tạp. Quá trình gia công bao gồm phay thô, phay tinh, mài và xử lý nhiệt. Vật liệu khuôn thường là thép hợp kim như SKD61 hoặc P20, có độ cứng 48-52 HRC. Sau khi gia công, khuôn được kiểm tra bằng phương pháp quét 3D để đảm bảo kích thước chính xác. Công nghệ gia công CNC giúp rút ngắn thời gian chế tạo, tăng độ chính xác và giảm chi phí sản xuất.

IV. Kết luận và ứng dụng trong sản xuất

Thiết kế chế tạo khuôn ép nhựa cho vỏ mỏ hàn là giải pháp tối ưu để sản xuất hàng loạt sản phẩm nhựa chất lượng cao. Quá trình thiết kế và chế tạo khuôn kết hợp công nghệ CAD/CAM và gia công CNC đảm bảo độ chính xác và năng suất cao. Khuôn ép nhựa sau khi hoàn thiện được ứng dụng trong sản xuất vỏ mỏ hàn, đáp ứng yêu cầu kỹ thuật và sản lượng lớn. Việc ứng dụng khuôn ép nhựa giúp giảm chi phí sản xuất, tăng năng suất và đảm bảo tính đồng nhất của sản phẩm. Kết quả đạt được chứng minh hiệu quả của phương pháp thiết kế và chế tạo khuôn hiện đại trong sản xuất công nghiệp.

4.1. Đánh giá hiệu quả kinh tế và kỹ thuật

Việc thiết kế chế tạo khuôn ép nhựa cho vỏ mỏ hàn mang lại hiệu quả kinh tế rõ rệt thông qua giảm chi phí sản xuất, tăng năng suất và nâng cao chất lượng sản phẩm. Khuôn ép nhựa giúp sản xuất hàng loạt với độ chính xác cao, giảm thiểu sai sót và lãng phí vật liệu. Về mặt kỹ thuật, khuôn đảm bảo khả năng thoát khuôn dễ dàng, hệ thống làm nguội hiệu quả và tuổi thọ lâu dài. Đánh giá hiệu quả dựa trên phân tích chi phí đầu tư ban đầu, thời gian hoàn vốn và lợi nhuận thu được từ sản xuất.

4.2. Triển vọng ứng dụng trong công nghiệp

Khuôn ép nhựa cho vỏ mỏ hàn có triển vọng ứng dụng rộng rãi trong các ngành công nghiệp điện, điện tử, ô tô và thiết bị y tế. Việc ứng dụng công nghệ thiết kế và chế tạo khuôn hiện đại giúp nâng cao năng lực sản xuất, đáp ứng nhu cầu thị trường ngày càng cao. Triển vọng phát triển bao gồm tối ưu hóa thiết kế khuôn, ứng dụng trí tuệ nhân tạo trong thiết kế và tự động hóa quy trình sản xuất. Việc đầu tư vào công nghệ khuôn ép nhựa là xu hướng tất yếu trong ngành sản xuất công nghiệp hiện đại.

Trích đoạn nội dung tài liệu

Chương I: Tổng quan về khuôn c) Các ống đẩy Các ống đẩy rất thuận lợi cho quá trình đẩy quanh các chót lõi. Khi dùng hệ thống đẩy này, góc thoát có thể giảm xuống đến 50 để tránh các vết chìm để lại trên bề mặt phía trên. d) Thanh đẩy Thanh đẩy dùng cho các sản phẩm lớn. Để tránh làm hỏng lõi trong khi đẩy và lùi về thanh đẩy phải cách bề mặt thẳng đứng của khuôn ít nhất 0.

Cũng ví lí do đó thanh đẩy phải được hướng dọc theo khoảng đẩy. Các ứng dụng khác của thanh đẩy: Đối với kiểu này cần có quá trình đẩy kép để đẩy sản phẩm ra hoàn chỉnh, thanh đẩy thường được gắn vào thanh nối bằng vít chìm, nhưng nếu phủ lên mặt đỉnh của thanh đẩy thì sẽ sử dụng lắp gộp. Hệ thống này khụng tạo ra sự dẫn hướng tốt để đẩy khoảng đẩy nhưng vẫn có thể dùng được khi thanh đẩy nằm xa bề mặt thẳng đứng của lòng khuôn. e) Tấm tháo Tấm tháo là một trong những hệ thống đẩy tốt nhất.

Trong trường hợp này việc dẫn hướng để tránh làm hỏng lõi khuôn cũng rất quan trọng. f) Các van đẩy Hệ thống van đẩy không thông dụng trong chế tạo khuôn nhựa. Nó thường được dùng bằng các hình cóc và trợ giúp không khí trong quá trình đẩy có hiệu quả. Một van đẩy cũng rẻ hơn so với dùng tấm tháo.

Tuy nhiên phải có một góc lớn hơn 20. g) Sự đẩy cuống phun – kênh nhựa - Sự đẩy cuống phun Hệ thống này phải thực hiện hai hành động, vừa kéo cuống phun ra ngoài khuôn khi mở vừa đẩy kênh nhựa, cuống phun và miệng phun ra khỏi khuôn sau. Đối với hành động đầu tiên thì bộ phận kéo cuống phun kiểu chữ Z là kiểu đơn giản và được sử dụng thông dụng. - Sự đẩy kênh nhựa Đối với khuôn có nhiều sản phẩm, và hệ thống kênh nhựa lớn thì ta làm hệ thống đẩy kênh nhựa gồm nhiều chốt đẩy, điều đó làm cho quá trình đẩy từ khuôn sau được êm.

- Sự đẩy ép SVTH: Nguyễn Thị Hoa Lớp :Cơ_Điện Tử K46 21 h Chương I: Tổng quan về khuôn Đôi khi cần phải đẩy sản phẩm ra bằng 2 chuyển động khác nhau và riêng rẽ. Khi cần đẩy nặng thì dựng tấm tháo (tấm đẩy). Nhưng nếu dùng một phần nhỏ của sản phẩm trong tấm đẩy làm cản trở việc rơi tự do của sản phẩm, thì cần có một quá trình đẩy nốt để đẩy nốt sản phẩm ra khi sản phẩm bị mắc kẹt hoặc dính trên các chốt đẩy. h) Hệ thống đẩy trong quá trình phun khuôn tự động Quá trình phun khuôn tự động cần có một hệ thống hoàn hảo mà trong đó các sản phẩm cần được rơi ra dễ dàng trước khi đóng khuôn để tránh làm hỏng khuôn.

Hệ thống đẩy có thể được cải tiến bằng cách thêm vào lò xo xung quanh chốt hồi để hệ thống có thể tự chuyển động qua lại không để sản phẩm bị dính vào chốt đẩy. Điều này cho phép đẩy được hai hoặc nhiều lần. Trong một số trường hợp quá trình đẩy, các chốt về có thể ngăn cản rơi tự do của sản phẩm, Một phương pháp tin cậy hơn để thu về hệ thống đẩy là nối hệ thống với máy gia công. Tuy nhiên việc này có thể có một số trục trặc.

Vì thế nên dựng những khuôn không quá 500mm. Cách tốt nhất là nối hệ thống đẩy của khuôn vào hệ thống của hệ thống gia công khuôn nhựa bằng các bulông. Sự đẩy từ nửa cố định: Nói chung khuôn luôn luôn có thể đặt hệ thống đẩy vào phần chuyển động của khuôn, nhất là trong trường hợp sản phẩm hình hộp vì lí do hình dạng mà phải đặt từ phía trong, ta phải nối lòng khuôn và hệ thống đẩy vào phần cố định. Kiểu này không thông dụng do: - Vì hệ thống đẩy: Việc nối giữa 2 vòi phun của máy gia công khuôn đối với sản phẩm là xa.

Tuy nhiên với một bạc sâu, vòi phun này có thể đi rất sâu vào khuôn, cách khác là dùng bạc cuống phun ở đầu. - Việc kéo hệ thống đẩy: Có thể dùng đến thiết bị kéo từ xa hoặc dùng xích. Hệ thống đẩy này có thể điều khiển như một hệ thống bình thường với các chốt đẩy về sau, các trụ định hướng và các trụ đỡ. i) Hệ thống đẩy đặc biệt Đối với những sản phẩm được thiết kế có hệ thống giữ ta có thể lợi dụng tính đàn hồi của nhựa để đẩy sản phẩm.

Quá trình đẩy gồm 3 giai đoạn. + Phần một: Khi thanh đẩy của hệ thống đẩy, chốt giữa chuyển động cùng SVTH: Nguyễn Thị Hoa Lớp :Cơ_Điện Tử K46 22 h Chương I: Tổng quan về khuôn với hệ thống đẩy do sức nén của lò xo. + Phần hai: Khi đầu chốt giữa chạm vào tấm đỡ thì nó dừng lại. + Phần ba: Các chốt đẩy chuyển động tiếp và đẩy sản phẩm ra khỏi chốt giữa.

Hệ thống chốt hồi về Có hai kiểu chốt hồi về: Hình 1.10:Hệ thống chốt hồi về + Hồi khuôn tự động: Sau khi đẩy sản phẩm ra khỏi khuôn, dưới tác dụng đàn hồi của lò xo lắp trên các chốt hồi khuôn toàn bộ hệ thống đẩy sẽ chuyển động về vị trí ban đầu chuẩn bị cho chu kỳ tiếp theo. + Hồi khuôn cưỡng bức: Sau khi đẩy sản phẩm ra khỏi lòng khuôn, thớt khuôn động sẽ chuyển động dần về phía chốt tĩnh. Hệ thống chốt hồi tỳ vào mặt chốt tĩnh đưa toàn bộ hệ thống chày đẩy về vị trí ban đầu, chuẩn bị cho chu kỳ ép tiếp theo. Hệ thống chốt hồi khuôn cần đảm bảo các yêu cầu kỹ thuật sau: - Số lượng và vị trí của chốt hồi khuôn phải bố trí sao cho cân xứng, đảm bảo hệ thống bàn đẩy di chuyển dẽ dàng không bị kẹt.

-Các lỗ và chốt được doa tinh và mài nhằm đảm bảo hệ thống di chuyển nhẹ nhàng khi làm việc và không cho nhựa chui vào khe hở giữa lỗ và chốt. Hệ thống cấp nhựa Hệ thống cấp nhựa bao gồm cuống phun, kênh nhựa, cổng nhựa. Mục đích của cuống phun, kênh nhựa, và hệ thống cuống nhựa là dẫn vật liệu chảy đều và với áp suất và nhiệt độ tối thiểu giảm dần tới mỗi lòng khuôn, hoặc tới điểm xa hơn tại một lòng khuôn lớn. Chảy đều về bản chất có nghĩa là bằng tỷ lệ chảy qua mỗi cổng nhựa.

Điều này có nghĩa là bằng áp suất tại điểm cuối SVTH: Nguyễn Thị Hoa Lớp :Cơ_Điện Tử K46 23 h Chương I: Tổng quan về khuôn của mỗi cổng nhựa, nó đúng cho tất cả các lòng khuôn. Trong trường hợp của một họ khuôn, tổng lượng chảy có thể khác ở mỗi lòng khuôn, nhưng trong một nhánh được thiết kế chính xác, thì sự điền đầy vào lòng khuôn sẽ hoàn toàn khác nhau trong cùng một thời gian. Khi sử dụng một hệ thống đo áp suất trong lòng khuôn, chuyển từ lúc bơm tới việc duy trì hoặc thành sản phẩm được điều khiển bởi bộ chuyển đổi trong lòng khuôn. Hệ thống này hoạt động tốt khi tất cả lòng khuôn được điền đầy cùng một lúc.

Do đó bước đầu tiên khi thiết kế nhiều lòng khuôn là bố trí xắp đặt dòng chảy bằng nhau, mỗi dòng chảy tỉ lệ với mỗi lòng khuôn sao cho tất cả các lòng khuôn được điền đầy như nhau trong cùng một thời gian. Nếu tất cả các lòng khuôn là như nhau thì sẽ giảm giá trị bằng lượng giảm áp suất từ cuống phun tới mỗi đầu ra của cổng nhựa. Trong trường hợp đơn giản này, một cách trình bày “cân bằng tự nhiên” có chiều dài và kích cỡ bằng nhau đối với tất cả các máng dẫn. Số lòng khuôn đối với cân bằng tự nhiên là: 2, 4, 6, 8, 16, 18, 24, 32, 48, 64, 72, 96,…và vòng tròn miệng phun được đặt ở giữa.

Không gian đủ cần phải ở giữa lòng khuôn để cho phép làm mát đều trên khuôn. Trong nhiều trường hợp phức tạp, khuôn cũng “cân bằng từng phần” hoặc “cân bằng giả tạo”. Nguyên liệu chảy vào lòng khuôn qua hệ thống cấp nhựa là một quá trình hoạt động như sau: Trước tiên nguyên liệu nhựa ở trạng thái nóng chảy được đổ vào cuống phun và hệ thống kênh nhựa dẫn đến lòng khuôn. Khi nhựa nóng chảy điền vào lòng khuôn thì chúng nhanh chóng được đông đặc lại tạo thành một lớp vỏ mỏng (do lòng khuôn có nhiệt độ thấp).

Lúc đầu lớp nhựa đông đặc lại rất mỏng vì thế nhiệt mất đi rất nhanh, sau một thời gian lớp nhựa đông đặc đạt được một độ dày nhất định thì nhiệt thu được từ nhựa và ma sát do dòng chảy cân bằng với lượng nhiệt mất đi, như vậy đó đạt được trạng thái cân bằng nhiệt. Vì nhựa là một chất dẫn nhiệt kém nên lớp vỏ đông đặc sẽ đóng vai trò là lớp cách nhiệt cho lõi trong của nhựa nóng chảy và giữ nhiệt cho lõi trong. Do đó mà nguyên liệu nhựa vẫn có thể chảy qua lõi giữa trong quá trình phun. Nếu tốc độ phun tăng (áp lực phun lớn) thì lớp nhựa đông lại sẽ bị mỏng đi do nhiệt ma sát sinh ra lớn.

Để có một lớp cách nhiệt bằng phẳng thì không nên để có góc nhọn làm cản SVTH: Nguyễn Thị Hoa Lớp :Cơ_Điện Tử K46 24 h Chương I: Tổng quan về khuôn trở dòng chảy. Hơn nữa vùng làm nguội chậm khó qua được ở cuối cuống phun và kênh nhựa tốt nhất là làm giống như dùng vật liệu cứng, điều này cho phép nhựa nóng chảy chảy qua được. a) Cuống phun Cuống phun là chỗ nối giữa vòi phun của máy phun và kênh nhựa. Vßi phun Cuèng phun Hình 1.11: Cuống phun Bạc cuống phun được dùng chung khi sử dụng và được tiêu chuẩn hoá, nhưng nó cần được nghiên cứu với các loại sẵn có.

Vấn đề chính trong vùng cuống phun là điều tiết nhiệt độ khác nhau giữa miệng phun và cuống phun. Miệng phun cần giữ trên nhiệt độ nóng chảy và trên nhiệt độ cuống phun, trong khuôn hệ thống kênh nhựa lạnh thì phải giữ kín nhiệt độ khuôn. Đối với khuôn hai tấm thì hệ thống cuống phun được sử dụng thông thường nhất là loại có bạc cuống phun. Bạc cuống phun được tôi cứng để không bị vòi phun của máy làm hỏng (Bạc cuống phun này được các nhà sản xuất tiêu chuẩn hoá).

Kích thước của cuống phun được tiêu chuẩn hoá + Khối lượng và độ dày của thành sản phẩm cũng như loại vật liệu nhựa được sử dụng. Khi biết được khối lượng của sản phẩm thì đường kính của bạc cuống phun có thể xác định được. + Kích thước lỗ vòi phun của máy cũng ảnh hưởng đến kích thước của cuống phun ( cuống phun >  vòi phun).
