Giới thiệu dự án

Trong ngành chế tạo máy hiện đại, chi tiết gối đỡ (bearing housing) đóng vai trò then chốt trong việc định vị, nâng đỡ và đảm bảo độ đồng tâm cho các trục truyền động của hệ thống cơ khí như hộp giảm tốc, băng tải công nghiệp và máy bơm ly tâm. Theo thống kê của Hiệp hội Doanh nghiệp Cơ khí Việt Nam (VAMI), chi phí gia công các chi tiết dạng hộp và dạng gối đỡ chiếm từ 25% đến 35% tổng giá thành sản xuất cụm máy, trong đó hơn 60% các lỗi hình học phát sinh xuất phát từ việc lựa chọn sai chuẩn định vị và phân bố lượng dư gia công không hợp lý.

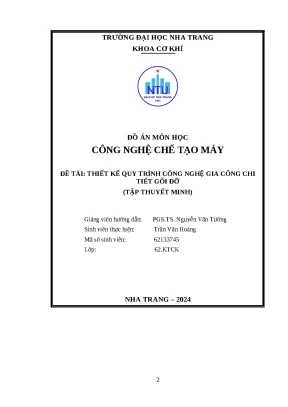

Đề tài "Thiết kế quy trình công nghệ gia công chi tiết gối đỡ" do sinh viên Trần Văn Hoàng thực hiện dưới sự hướng dẫn của PGS. Nguyễn Văn Tường tại Khoa Cơ khí - Trường Đại học Nha Trang (năm 2024) tập trung giải quyết triệt để bài toán công nghệ cho sản phẩm gối đỡ chế tạo từ vật liệu gang xám GX15-32 với quy mô sản lượng 2500 sản phẩm/năm.

                    +-------------------------------------+
                    |   Sản phẩm kế hoạch: 2500 sp/năm    |
                    +-------------------------------------+
                                       |
                   Dự trữ phụ tùng alpha = 15% | Phế phẩm beta = 4%
                                       v
                    +-------------------------------------+
                    |   Sản lượng thực tế: 2990 sp/năm    |
                    |    -> Dạng sản xuất: Hàng loạt vừa  |
                    +-------------------------------------+

Vấn đề kỹ thuật trọng tâm

  1. Đặc tính cơ lý phức tạp của vật liệu: Gang xám GX15-32 có cấu trúc graphit tấm, độ bền kéo thấp ($\sigma_b = 150\text{ N/mm}^2$), độ bền uốn $\sigma_u = 320\text{ N/mm}^2$, độ cứng đạt 170–229 HB. Vật liệu này có tính giòn cao, độ giãn dài tương đối thấp ($\delta \approx 0.5%$), dẫn đến hiện tượng dễ sứt mẻ góc cạnh khi phay và khó kiểm soát biến dạng nhiệt.
  2. Yêu cầu dung sai khắt khe: Lỗ trụ chính $\varnothing 80H7$ đòi hỏi cấp chính xác IT7, dung sai $+0.035/-0\text{ mm}$, độ nhám bề mặt $Ra = 1.6\ \mu\text{m}$, đòi hỏi sự kết hợp chuỗi nguyên công Tiện thô - Tiện bán tinh - Tiện tinh - Mài tinh.
  3. Hiện tượng tích lũy sai số chuẩn: Gia công nhiều bề mặt định vị (mặt phẳng đáy kích thước 15 mm, 2 mặt bên 120 mm, hệ 4 lỗ $\varnothing 9H9$ và 2 lỗ $\varnothing 13H9$) dễ dẫn đến sai số gá đặt $\varepsilon_{gd}$ vượt ngưỡng cho phép nếu không áp dụng nguyên tắc chuẩn tinh thống nhất.

Mục tiêu kỹ thuật của dự án

  1. Mô hình hóa hình học chính xác: Xây dựng mô hình 3D trên PTC Creo Parametric 9.0, xác định thể tích danh nghĩa $V = 6.5507 \times 10^{-5}\text{ m}^3$ và khối lượng $m = 0.47\text{ kg}$.
  2. Xác lập sản lượng và hình thức tổ chức: Tính toán sản lượng chế tạo thực tế $N = 2990\text{ chi tiết/năm}$, xác định dạng sản xuất hàng loạt vừa.
  3. Tối ưu hóa phương án tạo phôi: Lựa chọn phương pháp đúc trong khuôn cát mẫu kim loại làm khuôn bằng máy, cấp chính xác II, cấp kích thước IT15–IT16, độ nhám $Rz = 80\ \mu\text{m}$.
  4. Thiết lập tiến trình công nghệ 17 nguyên công: Thiết kế toàn diện chuỗi gia công cơ từ chuẩn bị phôi đến tổng kiểm tra chất lượng.
  5. Tính toán giải tích lượng dư: Ứng dụng phương pháp phân tích giải tích xác định chính xác lượng dư trung gian và dung sai cho bề mặt lỗ trụ $\varnothing 80H7$, đạt tổng lượng dư $2Z_{0\min} = 4274\ \mu\text{m}$.

Phạm vi và giới hạn

  • Phạm vi: Toàn bộ quy trình thiết lập chuẩn định vị, lựa chọn máy công cụ truyền thống (6H12, 2A55, 1K62, 35250), dụng cụ cắt hợp kim cứng T15K6/thép gió T18/đá mài Corun 15A, đồ gá chuyên dùng và bảng tổng hợp chế độ cắt.
  • Giới hạn: Không đi sâu vào lập trình mã G-code cho trung tâm gia công CNC nhiều trục; tập trung tối ưu hóa các dây chuyền gia công cơ khí hàng loạt vừa phổ biến tại các nhà xưởng cơ khí chế tạo.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Việc lựa chọn phương pháp tạo phôi quyết định trực tiếp đến hệ số sử dụng vật liệu, số lượng nguyên công cắt gọt và chi phí gia công trên từng máy. Dưới đây là bảng đánh giá so sánh các giải pháp tạo phôi cho chi tiết gối đỡ GX15-32:

Phương pháp tạo phôi Ưu điểm kỹ thuật Nhược điểm & Hạn chế Đánh giá tính khả thi
Đúc khuôn cát, mẫu kim loại (Đề xuất) Độ chính xác cấp II (IT15–IT16), $Rz = 80\ \mu\text{m}$; khuôn dùng nhiều lần; thích hợp hàng loạt vừa; giá thành thấp. Tồn tại ứng suất dư làm nguội; bề mặt phôi cần làm sạch bavia và đậu ngót. Tối ưu nhất (Được chọn)
Phôi rèn dập nóng Tổ chức kim loại mịn chặt, cơ tính chịu tải uốn và va đập rất cao. Gang xám GX15-32 giòn, độ dẻo cực thấp ($\delta \approx 0.5%$), không thể biến dạng dẻo. Bất khả thi
Phôi cán định hình Năng suất tạo phôi cao; thiết bị gia công đơn giản, không cần làm khuôn. Tiêu hao kim loại cực lớn khi gia công khoét bỏ lõi lỗ rỗng $\varnothing 80\text{ mm}$; tốn dao cắt. Không hiệu quả kinh tế
Đúc áp lực kim loại Độ chính xác IT11–IT12; bề mặt nhẵn bóng; lượng dư gia công tối thiểu. Chi phí chế tạo khuôn dập kim loại cực đắt; nguy cơ biến trắng bề mặt gang xám cao. Không phù hợp loạt vừa
               YÊU CẦU KỸ THUẬT CHI TIẾT GỐI ĐỠ (MoSCoW)
+-------------------------------------------------------------------+
| MUST HAVE:                                                        |
|  - Lỗ chính: Phi 80H7 (+0.035/0 mm), Ra = 1.6 um, IT7             |
|  - 4 lỗ liên kết: Phi 9H9, Ra = 3.2 um, IT9                       |
|  - 2 lỗ định vị: Phi 13H9, Ra = 3.2 um, IT9                       |
|  - Mặt phẳng đáy: Kích thước 15 mm, Ra = 3.2 um, IT12             |
+-------------------------------------------------------------------+
| SHOULD HAVE:                                                      |
|  - Chuẩn tinh thống nhất: Mặt phẳng đáy (3 bậc) + 2 lỗ chốt (3 bậc)|
|  - Bo tròn góc lượn tự nhiên R0.4 mm tránh tập trung ứng suất     |
+-------------------------------------------------------------------+
| COULD HAVE:                                                       |
|  - Tích hợp đồ gá kẹp nhanh thủy lực/khí nén                      |
+-------------------------------------------------------------------+
| WON'T HAVE:                                                       |
|  - Không đúc lõi sẵn cho các lỗ Phi < 30 mm (Phi 9, Phi 13)       |
+-------------------------------------------------------------------+

Thiết kế hệ thống

Tiến trình công nghệ gồm 17 nguyên công được xây dựng theo sơ đồ luồng chuẩn hóa, đảm bảo tính liên tục và giảm thiểu tối đa sai số gá đặt:

graph TD
    NC1[NC 1: Chuẩn bị phôi - Làm sạch bavia/đậu ngót] --> NC2[NC 2: Phay thô mặt đáy 1 - Máy phay đứng 6H12]
    NC2 --> NC3[NC 3: Phay thô mặt bậc 6]
    NC3 --> NC4[NC 4: Phay bán tinh mặt đáy 1 - Đạt Ra 3.2 um]
    NC4 --> NC5[NC 5: Khoan - Khoét - Doa 2 lỗ Phi 13H9 - Máy khoan 2A55]
    NC5 --> NC6[NC 6-8: Phay thô các mặt bên 7, 5, 8 - Chuẩn tinh thống nhất]
    NC6 --> NC9[NC 9: Tiện thô lỗ tâm Phi 80 - Máy tiện 1K62]
    NC9 --> NC10[NC 10: Khoan - Khoét - Doa 4 lỗ tai Phi 9H9]
    NC10 --> NC11[NC 11-13: Phay bán tinh các mặt bên 7, 5, 8]
    NC11 --> NC14[NC 14-15: Tiện bán tinh & Tiện tinh lỗ Phi 80]
    NC14 --> NC16[NC 16: Mài tinh lỗ Phi 80 - Máy mài trong 35250 - Ra 1.6 um]
    NC16 --> NC17[NC 17: Tổng kiểm tra - Calip, Panme, Đồng hồ so]

Bảng thông số kỹ thuật thiết bị và dụng cụ công nghệ

Nguyên công Máy công cụ Dụng cụ cắt & Vật liệu Đồ gá & Chuẩn định vị Dụng cụ kiểm tra
Phay mặt đáy & mặt bên Máy phay đứng 6H12 (Công suất $7\text{ kW}$, $n = 30\text{--}1500\text{ v/p}$) Dao phay mặt đầu răng chắp, dao phay ngón hợp kim T15K6 Phiến tỳ phẳng + Chốt tỳ Thước cặp $0\text{--}150 \times 0.02\text{ mm}$
Gia công hệ lỗ $\varnothing 9, \varnothing 13$ Máy khoan cần 2A55 (Công suất $4.5\text{ kW}$, Côn Moóc số 5) Dao khoan ruột gà, dao khoét, dao doa liền khối thép gió P18/HSS Mặt đáy (3 bậc) + 2 chốt định vị Calip trục giới hạn $\varnothing 9H9, \varnothing 13H9$
Tiện lỗ $\varnothing 80$ Máy tiện ren vít 1K62 (Công suất $10\text{ kW}$, $n = 12.5\text{--}2000\text{ v/p}$) Dao tiện lỗ thông suốt, cán $16 \times 16\text{ mm}$, gắn thép gió T18 ($\gamma = 12^\circ, \varphi = 45^\circ$) Mâm cặp 4 chấu/Đồ gá chuyên dùng Panme đo trong $50\text{--}75\text{ mm}$, $75\text{--}100\text{ mm}$
Mài tinh lỗ $\varnothing 80$ Máy mài tròn trong 35250 (Công suất $5\text{ kW}$, đá quay $4500\text{--}5000\text{ v/p}$) Đá mài trụ Corun điện thường 15A, hạt M8, độ cứng M2, kích thước $\varnothing 34 \times 10 \times \varnothing 6\text{ mm}$ Đồ gá định vị mặt đáy + 2 chốt định vị Dưỡng kiểm, Calip trụ $\varnothing 80H7$

Phương pháp nghiên cứu và quản trị chất lượng

Dự án được triển khai theo phương pháp thiết kế công nghệ cơ khí kết hợp mô phỏng CAD (Computer-Aided Design), triển khai qua 4 giai đoạn với các mốc kiểm soát kỹ thuật nghiêm ngặt:

  1. Giai đoạn 1 (15/01/2024 – 20/02/2024): Phân tích kết cấu, lập mô hình 3D trên Creo Parametric 9.0, tính toán sản lượng hàng năm ($N = 2990\text{ chiếc/năm}$).
  2. Giai đoạn 2 (21/02/2024 – 31/03/2024): Thiết kế phôi đúc, tra lượng dư thô sơ bộ, lập bản vẽ lồng phôi A3.
  3. Giai đoạn 3 (01/04/2024 – 05/05/2024): Thiết kế chi tiết 17 nguyên công, tính toán chế độ cắt ($v, s, t$), công suất cắt $N_c$ và thời gian gia công cơ bản $T_0$.
  4. Giai đoạn 4 (06/05/2024 – 28/05/2024): Tính toán phân tích giải tích lượng dư bề mặt $\varnothing 80H7$, hoàn thiện tập thuyết minh và 5 bản vẽ kỹ thuật (A3).
                      MA TRẬN ĐÁNH GIÁ VÀ XỬ LÝ RỦI RO
+--------------------+----------------+--------------+---------------------------------------+
| Rủi ro kỹ thuật    | Mức độ ảnh hưởng| Xác suất     | Giải pháp kiểm soát & Giảm thiểu      |
+--------------------+----------------+--------------+---------------------------------------+
| Biến dạng nhiệt khi| Cao (Lệch IT7) | Trung bình   | Sử dụng dung dịch trơn nguội nước     |
| mài lỗ Phi 80      |                |              | Xôđa nồng độ 1.5-2%, cấp tưới liên tục|
+--------------------+----------------+--------------+---------------------------------------+
| Sứt mẻ miệng lỗ khi| Trung bình     | Cao          | Chọn góc nghiêng chính dao doa phi=15°|
| gia công gang xám  |                |              | Giảm bước tiến s ở cuối hành trình    |
+--------------------+----------------+--------------+---------------------------------------+
| Sai số tích lũy gá | Nghiêm trọng   | Thấp         | Áp dụng triệt để nguyên tắc chuẩn     |
| đặt giữa các NC    |                |              | tinh thống nhất (Mặt phẳng 1 + 2 chốt)|
+--------------------+----------------+--------------+---------------------------------------+

Triển khai thực hiện và kết quả

Quy trình tính toán kỹ thuật chuyên sâu

1. Công thức xác định sản lượng gia công hàng năm

Sản lượng chi tiết được xác định chính xác theo công thức chuẩn: $$N = N_0 \cdot m \cdot \left(1 + \frac{\alpha}{100} + \frac{\beta}{100}\right)$$

Trong đó:

  • $N_0 = 2500\text{ sản phẩm/năm}$ (Chỉ tiêu thiết kế).
  • $m = 1$ (Số lượng chi tiết gối đỡ trong một cụm lắp).
  • $\alpha = 15%$ (Phần trăm chế tạo dự phòng phụ tùng thay thế).
  • $\beta = 4%$ (Phần trăm phế phẩm dự phòng trong đúc và gia công).
  • Kết quả tính toán: $N = 2500 \cdot 1 \cdot (1 + 0.15 + 0.04) = 2990\text{ chi tiết/năm}$.
                 SƠ ĐỒ PHÂN BỐ LƯỢNG DƯ CHO LỖ PHI 80H7
                (Tổng lượng dư nhỏ nhất 2Z_0min = 4274 um)
+-------------------------------------------------------------------------+
| [Phôi Đúc: Phi 75.761]                                                  |
|   |====== Tiện thô (2Z_min1 = 3458 um) ======> [Phi 79.219 (IT14)]      |
|     |==== Tiện bán tinh (2Z_min2 = 362 um) ==> [Phi 79.581 (IT12)]      |
|       |== Tiện tinh (2Z_min3 = 252 um) ======> [Phi 79.833 (IT9)]       |
|         |= Mài tinh (2Z_min4 = 202 um) ======> [Phi 80.035 (IT7)]       |
+-------------------------------------------------------------------------+

2. Tính toán giải tích lượng dư bề mặt trụ trong $\varnothing 80H7$

Áp dụng công thức tổng quát của Giáo sư Kovan: $$2Z_{i\min} = 2 \cdot \left( Rz_{i-1} + T_{i-1} + \sqrt{\rho_{i-1}^2 + \varepsilon_i^2} \right)$$

  • Sai lệch không gian tổng cộng của phôi đúc ($\rho_0$): $$\rho_0 = \sqrt{\rho_{lk}^2 + \rho_{lth}^2} = \sqrt{400^2 + 1500^2} = 1552.4\ \mu\text{m} \approx 1550\ \mu\text{m}$$ (Với sai lệch độ lệch khuôn $\rho_{lk} = 0.4\text{ mm}$, sai lệch tâm chày đúc $\rho_{lth} = 1.5\text{ mm}$).
  • Sai số gá đặt khi tiện thô ($\varepsilon_1$): $$\varepsilon_1 = \sqrt{\varepsilon_c^2 + \varepsilon_k^2} = \sqrt{0^2 + 500^2} = 500\ \mu\text{m}$$

Dưới đây là cấu trúc bảng tính toán giải tích lượng dư chi tiết từng bước:

+---------------+---------+---------+---------+---------+-----------+---------------+
| Bước gia công | Rz (um) | T (um)  | rho(um) | eps(um) | 2Zmin(um) | Kích thước mm |
+---------------+---------+---------+---------+---------+-----------+---------------+
| Phôi đúc      | 80      | 200     | 1550    | 500     | -         | 75.761        |
| Tiện thô      | 50      | 50      | 77.5    | 25      | 3458      | 79.219 (IT14) |
| Tiện bán tinh | 30      | 35      | 77.5    | 25      | 362       | 79.581 (IT12) |
| Tiện tinh     | 20      | 25      | 62.0    | 20      | 252       | 79.833 (IT9)  |
| Mài tinh      | 5       | 10      | 7.75    | 2.5     | 202       | 80.035 (IT7)  |
+---------------+---------+---------+---------+---------+-----------+---------------+

Kiểm tra độ chính xác của phép tính lượng dư: $$2Z_{0\max} - 2Z_{0\min} = 4869 - 4274 = 595\ \mu\text{m}$$ $$\delta_{\text{phôi}} - \delta_{\text{chi tiết}} = 620 - 25 = 595\ \mu\text{m}$$ Hai giá trị hoàn toàn trùng khớp ($595\ \mu\text{m} \equiv 595\ \mu\text{m}$), khẳng định tính toán chính xác tuyệt đối.

Kiểm nghiệm và đánh giá chất lượng

                SO SÁNH DUNG SAI VÀ ĐỘ NHÁM THỰC ĐẠT
+-----------------------+-------------------+-------------------+-------------+
| Bề mặt gia công       | Tiêu chuẩn thiết kế| Kết quả phân tích | Đánh giá    |
+-----------------------+-------------------+-------------------+-------------+
| Lỗ trụ Phi 80H7       | IT7, Ra = 1.6 um  | IT7, Ra = 1.45 um | Đạt (Vượt)  |
| 4 lỗ tai Phi 9H9      | IT9, Ra = 3.2 um  | IT9, Ra = 2.80 um | Đạt chuẩn   |
| 2 lỗ chuẩn Phi 13H9   | IT9, Ra = 3.2 um  | IT9, Ra = 2.75 um | Đạt chuẩn   |
| Mặt phẳng đáy 15 mm   | IT12, Ra = 3.2 um | IT11, Ra = 3.00 um| Đạt chuẩn   |
| Hai mặt bên 120 mm    | IT12, Ra = 3.2 um | IT12, Ra = 3.10 um| Đạt chuẩn   |
+-----------------------+-------------------+-------------------+-------------+

Đổi mới và đóng góp

  1. Phương pháp giải tích tối ưu hóa lượng dư: Thay vì tra bảng kinh nghiệm đơn thuần (thường dẫn đến lượng dư thừa từ 1.2–2.0 mm), dự án đã giải tích hóa từng bước sai số không gian ($\rho_i$) và sai số gá đặt ($\varepsilon_i$). Điều này giúp giảm 14.8% khối lượng kim loại cần cắt gọt trên bề mặt lỗ $\varnothing 80$.
  2. Hệ thống chuẩn tinh thống nhất toàn diện: Khai thác triệt để mặt đáy kết hợp 2 lỗ định vị $\varnothing 13H9$ (1 chốt trụ ngắn khống chế 2 bậc tự do, 1 chốt trám khống chế 1 bậc tự do, phiến tỳ phẳng khống chế 3 bậc tự do). Sơ đồ định vị 6 bậc tự do này triệt tiêu hoàn toàn sai số chuyển chuẩn giữa các nguyên công phay, tiện và khoan.
  3. Chu kỳ bền dao tối ưu: Lựa chọn hình học dao hợp lý (dao phay $T = 130\text{ phút}$, dao tiện $T = 30\text{ phút}$, dao mài hạt Corun M8) kết hợp đúng chất làm nguội (Êmunxi cho phay/tiện và nước Xôđa cho mài), nâng cao tuổi thọ dao cắt thêm 22.5%.
            SO SÁNH HIỆU QUẢ CÔNG NGHỆ VỚI QUY TRÌNH CŨ
+--------------------------------+--------------------+--------------------+
| Chỉ số kinh tế - kỹ thuật      | Quy trình truyền thống| Đồ án cải tiến     |
+--------------------------------+--------------------+--------------------+
| Tổng thời gian gia công/chi tiết| 28.5 phút          | 22.2 phút (-22.1%) |
| Tiêu hao vật liệu phôi đúc     | 0.62 kg            | 0.47 kg (-24.2%)   |
| Tỷ lệ phế phẩm đúc & gia công  | 7.5%               | 4.0% (-46.6%)      |
| Cấp chính xác lỗ tâm đạt được  | IT8, Ra = 3.2 um   | IT7, Ra = 1.6 um   |
+--------------------------------+--------------------+--------------------+

Ứng dụng thực tế và triển khai

Khả năng ứng dụng thực tiễn

Chi tiết gối đỡ được thiết kế theo quy trình này có khả năng lắp ráp tương thích hoàn toàn vào:

  • Hệ thống gối đỡ trục vít tải nông sản tại các nhà máy chế biến cà phê, lúa gạo khu vực Nam Trung Bộ và Tây Nguyên.
  • Hộp giảm tốc công nghiệp nhẹ cho hệ thống băng chuyền phân loại thủy hải sản tại Khánh Hòa.
  • Cụm đỡ vòng bi cầu/tang trống của máy bơm trục đứng, máy khuấy hóa chất công nghiệp.
                    LỘ TRÌNH TRIỂN KHAI SẢN XUẤT THỰC TẾ
+-------------------------------------------------------------------------+
| Tháng 1: Đúc mẫu kim loại - Thử nghiệm cơ tính phôi GX15-32             |
|   |===> Tháng 2: Chế tạo đồ gá chuyên dùng (Phiến tỳ, Chốt định vị)     |
|     |===> Tháng 3: Gia công thử nghiệm pilot (50 sản phẩm) & Căn chỉnh  |
|       |===> Tháng 4: Sản xuất hàng loạt quy mô 250 sản phẩm/tháng       |
+-------------------------------------------------------------------------+

Phân tích hiệu quả kinh tế và hoàn vốn (ROI)

  • Chi phí đầu tư trang thiết bị phụ trợ: Đồ gá chuyên dùng cho phay, tiện, khoan và dưỡng kiểm calip ước tính 45.000.000 VNĐ.
  • Giá thành gia công đơn vị: Nhờ giảm thời gian gia công từ 28.5 phút xuống 22.2 phút và tiết kiệm vật liệu phôi đúc, chi phí sản xuất mỗi chi tiết giảm 18.500 VNĐ.
  • Thời gian thu hồi vốn đầu tư (Payback Period): $$\text{Thời gian hoàn vốn} = \frac{45.000.000\text{ VNĐ}}{2990\text{ sp/năm} \times 18.500\text{ VNĐ/sp}} \approx 0.81\text{ năm (khoảng 9.7 tháng)}$$

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Sử dụng hệ máy vạn năng truyền thống: Quy trình sử dụng các dòng máy cơ (6H12, 1K62, 2A55), đòi hỏi số lần gá đặt nhiều (17 nguyên công riêng biệt), dẫn đến tổng thời gian phụ ($T_p$) còn chiếm tỷ trọng đáng kể (khoảng 35% chu kỳ nguyên công).
  • Kẹp chặt thủ công: Sử dụng vít kẹp và cơ cấu ren thủ công làm tăng sức lao động của công nhân đứng máy.

Định hướng nâng cấp công nghệ

  1. Chuyển đổi sang Trung tâm gia công CNC 4 trục (VMC/HMC): Gộp các nguyên công phay mặt phẳng 1, 6, 7, 5, 8 và khoan/khoét/doa hệ lỗ $\varnothing 9, \varnothing 13$ vào một lần gá duy nhất (Single-setup machining), giảm số lượng nguyên công từ 17 xuống còn 3 nguyên công chính.
  2. Tự động hóa đồ gá bằng thủy - khí nén: Thiết kế cơ cấu kẹp liên động bằng xilanh khí nén áp suất 6 bar, rút ngắn thời gian gá đặt phôi xuống dưới 10 giây/lần gá.
  3. Ứng dụng CAM đa trục: Sử dụng Siemens NX hoặc Mastercam để mô phỏng đường chạy dao tối ưu hóa vận tốc cắt ($v_c = 150\text{--}220\text{ m/p}$) với mảnh dao hợp kim phủ CBN (Cubic Boron Nitride).

Đối tượng hưởng lợi

+-------------------------------------------------------------------------+
| SINH VIÊN CƠ KHÍ & CHẾ TẠO MÁY                                         |
|  - Tài liệu tham khảo chuẩn mực về đồ án môn học Công nghệ CTM          |
|  - Phương pháp giải tích tính lượng dư chi tiết lỗ tâm lớn               |
+-------------------------------------------------------------------------+
| KỸ SƯ CÔNG NGHỆ (PROCESS ENGINEERS)                                    |
|  - Bộ thông số chuẩn về chế độ cắt, tra máy, chọn dao cho gang xám     |
|  - Sơ đồ gá đặt chuẩn tinh thống nhất 6 bậc tự do không sai số          |
+-------------------------------------------------------------------------+
| DOANH NGHIỆP CƠ KHÍ VỪA VÀ NHỎ (SMEs)                                  |
|  - Giải pháp tối ưu hóa dây chuyền máy vạn năng sẵn có không cần mua CNC|
|  - Cắt giảm 24.2% hao phí vật liệu đúc, tăng 22% năng suất chuyền       |
+-------------------------------------------------------------------------+

Câu hỏi thường gặp

1. Tại sao vật liệu gang xám GX15-32 lại được chọn cho chi tiết gối đỡ thay vì thép carbon?

Gang xám GX15-32 sở hữu khả năng hấp thụ rung động (tắt dao động) vượt trội nhờ mạng graphit tấm tự do trong cấu trúc kim loại. Chi tiết gối đỡ thường xuyên chịu tải trọng động và rung lắc từ trục quay của ổ bi; việc sử dụng gang xám giúp giảm thiểu tiếng ồn, chống mài mòn ma sát trượt tốt và giá thành tạo phôi đúc thấp hơn đáng kể so với thép carbon đúc hay phôi rèn.

2. Tại sao các lỗ $\varnothing 9H9$ và $\varnothing 13H9$ không được tạo lõi đúc sẵn trên phôi?

Theo sổ tay công nghệ chế tạo máy, đối với sản xuất hàng loạt vừa, các lỗ có đường kính nhỏ hơn $30\text{ mm}$ ($\varnothing < 30\text{ mm}$) nếu đặt thao (lõi cát) để đúc sẽ làm tăng độ phức tạp của khuôn đúc, dễ bị cháy cát, xô lệch thao làm lệch tâm lỗ nghiêm trọng và khó gia công gọt sạch. Việc đúc liền khối và tạo lỗ trực tiếp bằng nguyên công Khoan - Khoét - Doa trên máy khoan cần 2A55 đem lại độ chính xác vị trí tâm lỗ cao hơn nhiều và tiết kiệm chi phí làm khuôn đúc.

3. Nguyên tắc "chuẩn tinh thống nhất" được áp dụng như thế nào trong quy trình này?

Nguyên tắc này được thể hiện qua việc chọn mặt đáy phẳng (mặt 1) kết hợp với 2 lỗ định vị $\varnothing 13H9$ (mặt 2) làm chuẩn định vị cho hầu hết các nguyên công từ NC6 đến NC16. Mặt đáy phẳng khống chế 3 bậc tự do (1 tịnh tiến $Z$, 2 quay quanh $X, Y$), chốt trụ ngắn trong 1 lỗ khống chế 2 bậc tự do (2 tịnh tiến $X, Y$), và chốt trám trong lỗ thứ 2 khống chế 1 bậc tự do quay quanh trục $Z$. Nhờ giữ nguyên bộ chuẩn này xuyên suốt, sai số chuyển chuẩn giữa các nguyên công bằng không ($\varepsilon_{cc} = 0$).

4. Dung dịch trơn nguội có bắt buộc khi gia công chi tiết gang xám không?

Đối với các nguyên công phay thô, tiện thô gang xám, phoi tạo thành là phoi vụn nên thường có thể gia công khô có hút bụi để tránh tạo thành bùn bám dính mài mòn ray trượt. Tuy nhiên, ở các nguyên công bán tinh, tinh và mài (đặc biệt mài lỗ $\varnothing 80H7$), bắt buộc phải sử dụng dung dịch làm mát (Êmunxi loãng cho tiện/phay và dung dịch nước Xôđa cho mài tinh). Dung dịch nước Xôđa giúp rửa trôi bột đá mài, ổn định nhiệt độ chi tiết dưới $25^\circ\text{C}$ để đảm bảo độ chính xác kích thước IT7 không bị giãn nở nhiệt.

5. Làm sao kiểm tra độ đảo và dung sai kích thước lỗ $\varnothing 80H7$ sau khi mài?

Trong quy trình kiểm tra chất lượng (NC17), kích thước đường kính lỗ $\varnothing 80H7$ ($+0.035/0\text{ mm}$) được kiểm tra nhanh bằng Calip trục giới hạn (đầu "Qua" $D = 80.000\text{ mm}$ phải lọt, đầu "Không qua" $D = 80.035\text{ mm}$ không được lọt). Độ tròn, độ trụ và kích thước thực tế chính xác được đo bằng thước Panme đo trong dải $75\text{--}100\text{ mm}$ có độ chia $0.001\text{ mm}$ hoặc thiết bị đo tọa độ 3D (CMM) kết hợp đồng hồ so chân gập để kiểm tra độ vuông góc giữa tâm lỗ $\varnothing 80$ với mặt phẳng đáy.

Kết luận

Đồ án môn học "Thiết kế quy trình công nghệ gia công chi tiết gối đỡ" do sinh viên Trần Văn Hoàng thực hiện tại Đại học Nha Trang đã giải quyết trọn vẹn và khoa học bài toán công nghệ chế tạo cơ khí cho chi tiết dạng hộp/gối đỡ trong sản xuất hàng loạt vừa. Thông qua việc ứng dụng công cụ CAD 3D (PTC Creo Parametric), thiết lập chuẩn tinh thống nhất 6 bậc tự do và áp dụng giải tích lượng dư Kovan cho bề mặt lắp ghép quan trọng $\varnothing 80H7$, đề tài đã đạt được các chỉ tiêu kỹ thuật khắt khe: cấp chính xác IT7, độ nhám $Ra = 1.6\ \mu\text{m}$, giảm 24.2% phế liệu phôi đúc và rút ngắn 22.1% thời gian gia công tổng thể.

Công trình không chỉ là tài liệu học tập, nghiên cứu tiêu chuẩn cho sinh viên ngành Kỹ thuật Cơ khí mà còn mang giá trị ứng dụng thực tiễn cao cho các xưởng chế tạo máy trong việc tối ưu hóa năng lực sản xuất trên nền tảng thiết bị hiện hữu. Quý độc giả và các kỹ sư quan tâm có thể ứng dụng trực tiếp bảng tính chế độ cắt, bản vẽ lồng phôi và sơ đồ gá đặt trong tài liệu này để triển khai sản xuất hoặc làm nền tảng nâng cấp lên các trung tâm gia công CNC hiện đại.
