Bối cảnh và vấn đề nghiên cứu

Trong tiến trình công nghiệp hóa, hiện đại hóa và phát triển kinh tế thị trường tại Việt Nam, nhu cầu giao lưu thương mại, vận chuyển hàng hóa giữa các vùng miền ngày càng gia tăng. Việc xây dựng và hoàn thiện hệ thống cơ sở hạ tầng giao thông đường bộ đóng vai trò then chốt nhằm thúc đẩy kinh tế quốc dân, củng cố an ninh quốc phòng và nâng cao điều kiện đi lại của nhân dân. Tại tỉnh Lào Cai, hiện trạng mạng lưới giao thông tại khu vực miền núi thuộc huyện Bát Xát chưa đáp ứng được nhu cầu lưu thông ngày càng tăng giữa các vùng kinh tế và các điểm dân cư. Do đó, việc đầu tư xây dựng một tuyến đường giao thông kết nối đạt tiêu chuẩn kỹ thuật là nhiệm vụ cấp thiết.

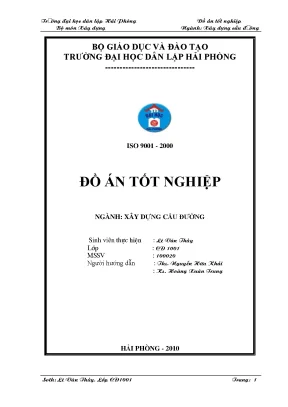

Theo nhiệm vụ thiết kế tốt nghiệp ngành Xây dựng Cầu đường tại Trường Đại học Dân lập Hải Phòng (năm 2010), đồ án của sinh viên Lê Văn Thủy tập trung giải quyết bài toán: "Thiết kế tuyến đường qua hai điểm S9-E1 thuộc tỉnh Lào Cai". Nhiệm vụ đồ án được xác định gồm 4 phần chính:

  1. Phần 1: Lập dự án khả thi (báo cáo đầu tư) xây dựng tuyến đường S9-E1.
  2. Phần 2: Thiết kế kỹ thuật tuyến đường (bao gồm bình đồ, trắc dọc, trắc ngang, công trình thoát nước và kết cấu áo đường).
  3. Phần 3: Tổ chức thi công công trình.
  4. Phần 4: Thiết kế tổ chức giao thông và nút giao cho tuyến đường.

Đối tượng và phạm vi nghiên cứu của đồ án được xác lập cụ thể:

  • Đối tượng nghiên cứu: Công trình đường ô tô miền núi kết nối hai điểm khống chế S9 và E1.
  • Phạm vi không gian: Địa bàn huyện Bát Xát, tỉnh Lào Cai; phạm vi khảo sát và thiết kế thực hiện trên bình đồ địa hình tỉ lệ 1:10000 có khoảng cao đều giữa hai đường đồng mức $\Delta H = 5\text{ m}$.
  • Phạm vi thời gian và kế hoạch đầu tư: Công trình dự kiến đầu tư xây dựng tập trung trong thời gian 6 tháng (từ tháng 07/2010 đến tháng 02/2011); thời hạn tính toán khai thác phục vụ dự báo giao thông là 15 năm; kinh phí cấp hàng năm cho công tác duy tu, bảo dưỡng định kỳ bằng 5% kinh phí xây dựng.

Cơ sở lý thuyết và phương pháp thiết kế

Khung tiêu chuẩn và quy phạm kỹ thuật

Quá trình tính toán và lập hồ sơ kỹ thuật trong đồ án dựa trên hệ thống quy chuẩn, tiêu chuẩn ngành hiện hành của Bộ Giao thông Vận tải:

  • TCVN 4054-05: Tiêu chuẩn thiết kế đường ô tô.
  • 22 TCN 211-06: Quy trình thiết kế áo đường mềm.
  • 22 TCN 27-84: Quy trình khảo sát đường ô tô.
  • 22 TCN 220-95: Quy trình khảo sát thủy văn cầu cống.
  • Tài liệu tham khảo chuyên ngành: Thiết kế đường ô tô - Công trình vượt sông (Tập 3) của GS. TSKH. Nguyễn Xuân Trục (NXB Giáo dục, 1998) cùng bộ Sổ tay thiết kế đường ô tô (Tập 1 và Tập 2).

Phương pháp nghiên cứu và tính toán kỹ thuật

  • Phương pháp dự báo và quy đổi giao thông: Sử dụng quy luật tăng trưởng mũ $N_t = N_0(1+q)^t$ với tỷ lệ tăng trưởng hàng năm $q = 8%$ để xác định lưu lượng xe thiết kế ở năm thứ 15. Áp dụng hệ số quy đổi phương tiện sang xe con tiêu chuẩn theo TCVN 4054-05 và quy đổi trục xe hỗn hợp về trục đơn tiêu chuẩn $100\text{ kN}$ theo 22 TCN 211-06.
  • Phương pháp vạch tuyến trên bình đồ: Phối hợp giữa phương pháp định tuyến gò bó và định tuyến dẫn hướng tuyến. Đối với sườn dốc đèo núi, tác giả áp dụng phương pháp vạch tuyến dốc đều bằng bước compa ($R_{\text{compa}}$) trên bản đồ địa hình số hóa tỉ lệ 1:10000 thông qua phần mềm Nova 4.0.
  • Phương pháp tính toán thủy văn lưu vực nhỏ: Khoanh lưu vực tụ thủy trên bình đồ số, xác định diện tích lưu vực ($F$), chiều dài và độ dốc lòng suối ($L, I_{\text{sd}}$), thời gian tập trung nước ($t_s$), mô-đun dòng chảy đỉnh lũ ($A_p$) và hệ số dòng chảy lũ ($\alpha$) để tính toán lưu lượng lũ thiết kế tương ứng với tần suất $P = 2%$.
  • Phương pháp tính toán kết cấu áo đường mềm: Ứng dụng lý thuyết hệ nhiều lớp đàn hồi tương đương, chuyển đổi hệ nhiều tầng về hệ hai lớp theo toán đồ của tiêu chuẩn 22 TCN 211-06. Kiểm toán kết cấu theo hai trạng thái giới hạn: tiêu chuẩn độ võng đàn hồi ($E_{\text{ch}} \ge E_{\text{yc}} \cdot K_{\text{cđ}}^{\text{dv}}$) và tiêu chuẩn chịu ứng suất cắt trượt trong nền đất dẻo ($\tau_{\text{ax}} + \tau_{\text{av}} \le C_{\text{tt}} / K_{\text{cđ}}^{\text{tr}}$).
  • Phương pháp so sánh kinh tế - kỹ thuật: Lập bảng so sánh đa chỉ tiêu hình học giữa các phương án tuyến trên bình đồ và tính toán tổng chi phí xây dựng vật liệu cho các phương án kết cấu áo đường dựa trên đơn giá xây dựng cơ bản tại thời điểm lập dự án.

Nguồn dữ liệu sử dụng

  • Dữ liệu giao thông: Số liệu điều tra thành phần dòng xe với lưu lượng thiết kế năm thứ 15 là 1570 xe/ngày-đêm, gồm xe con Volga M21 ($30%$), xe tải nhẹ GAZ-53 ($25%$), xe tải trung ZIL-130 ($35%$), và xe tải nặng MAZ-500 ($10%$).
  • Dữ liệu địa hình và trắc đạc: Bản đồ địa hình tỉ lệ 1:10000, chênh cao đường đồng mức $\Delta H = 5\text{ m}$.
  • Dữ liệu địa chất và thủy văn: Khu vực thuộc vùng mưa III (tâm mưa Hoàng Liên Sơn hữu ngạn sông Thao, lượng mưa ngày thiết kế tần suất 2% $H_{2%} = 185\text{ mm}$, lượng mưa trung bình năm khoảng $2000\text{ mm}$). Địa chất ổn định, không sụt lở; nền đất chủ yếu là đất á sét thuộc nhóm 1 (trạng thái khô ráo) có mô-đun đàn hồi $E_0 = 42\text{ MPa}$, lực dính $C = 0{,}032\text{ MPa}$, góc nội ma sát $\varphi = 24^\circ$.
  • Dữ liệu vật liệu địa phương: Mỏ cấp phối đá dăm và các đồi đất đắp tại chỗ trong cự ly vận chuyển thuận lợi từ $500\text{ m}$ đến dưới $5\text{ km}$.

Nội dung chính theo từng chương

Chương 1: Giới thiệu chung

Chương này thuyết minh tổng quan về dự án đầu tư xây dựng tuyến đường qua hai điểm S9-E1 tại huyện Bát Xát, tỉnh Lào Cai. Chủ đầu tư dự án là UBND tỉnh Lào Cai, ủy quyền cho Ban Quản lý Dự án huyện Bát Xát thực hiện quản lý thông qua hình thức đấu thầu hạn chế. Nguồn vốn xây dựng hoàn toàn từ ngân sách Nhà nước.

Tác giả phân tích tính khả thi của công trình trên các khía cạnh kinh tế - xã hội, bảo vệ môi trường và quốc phòng an ninh. Địa hình khu vực thuộc dạng đồi núi phân cắt mạnh, độ dốc tự nhiên lớn, điểm đầu và điểm cuối tuyến nằm ở hai sườn thoái của một dãy núi. Khí hậu mang đặc trưng gió mùa nóng ẩm, nhiệt độ trung bình năm $24^\circ\text{C}$ (mùa đông $18^\circ\text{C}$, mùa hạ $28^\circ\text{C}$), mùa mưa tập trung từ tháng 8 đến tháng 10. Đồ án chỉ rõ việc khai thác tuyến đường phải hạn chế tối đa việc chiếm dụng đất canh tác nông nghiệp của người dân địa phương và tận dụng các nguồn vật liệu sẵn có tại chỗ.

Chương 2: Xác định cấp hạng đường và các chỉ tiêu kỹ thuật của đường

Dựa trên thành phần dòng xe điều tra, tác giả tính đổi lưu lượng xe thiết kế năm thứ 15 ra xe con tiêu chuẩn theo TCVN 4054-05:

  • Xe con (hệ số quy đổi $k = 1$): $30% \times 1570 = 471\text{ xe/ngđ}$ $\rightarrow 471\text{ xcqđ/ngđ}$.
  • Xe tải nhẹ 6.5T (hệ số quy đổi $k = 2$): $25% \times 1570 = 393\text{ xe/ngđ}$ $\rightarrow 786\text{ xcqđ/ngđ}$.
  • Xe tải trung 8.5T (hệ số quy đổi $k = 2$): $35% \times 1570 = 550\text{ xe/ngđ}$ $\rightarrow 1100\text{ xcqđ/ngđ}$.
  • Xe tải nặng 10T (hệ số quy đổi $k = 3$): $10% \times 1570 = 157\text{ xe/ngđ}$ $\rightarrow 471\text{ xcqđ/ngđ}$.

Tổng lưu lượng quy đổi năm thứ 15 đạt $N_{15\text{qđ}} = 3300\text{ xcqđ/ngày-đêm}$. Căn cứ mục 3.2 của TCVN 4054-05, quy mô lưu lượng lớn hơn $3000\text{ xcqđ/ngđ}$ trên địa hình vùng núi tương ứng với cấp kỹ thuật Đường cấp III miền núi, vận tốc thiết kế $V_{\text{tk}} = 60\text{ km/h}$.

Chương này trình bày chi tiết công thức và kết quả tính toán các chỉ tiêu hình học, sau đó đối chiếu với tiêu chuẩn để chọn giá trị thiết kế:

STT Chỉ tiêu kỹ thuật Đơn vị Giá trị tính toán Tiêu chuẩn TCVN 4054-05 Giá trị chọn thiết kế
1 Cấp hạng đường - - Cấp III Cấp III miền núi
2 Vận tốc thiết kế ($V_{\text{tk}}$) km/h - 60 60
3 Bề rộng 1 làn xe cơ giới m 3,89 3,0 3,0
4 Bề rộng phần xe chạy ($B$) m 7,78 6,0 6,0 (2 làn xe)
5 Bề rộng lề đường ($B_{\text{lề}}$) m - $2 \times 1,5$ $2 \times 1,5 = 3,0$
6 Bề rộng nền đường ($B_{\text{nền}}$) m 10,78 9,0 9,0
7 Bán kính đường cong nằm tối thiểu ($R_{\text{min}}$) m 128,85 125 125 (hoặc 150)
8 Bán kính đường cong nằm không làm siêu cao ($R_{\text{0sc}}$) m 473 1500 1500
9 Tầm nhìn dừng xe 1 chiều ($S_1$) m 66,35 75 75
10 Tầm nhìn 2 chiều ($S_2$) m 122,70 150 150
11 Tầm nhìn vượt xe ($S_4$) m 263,19 350 350
12 Bán kính đường cong đứng lõm tối thiểu ($R_{\text{lõm min}}$) m 874 1500 1500
13 Bán kính đường cong đứng lồi tối thiểu ($R_{\text{lồi min}}$) m 2344 2500 2500
14 Độ dốc dọc lớn nhất ($i_{\text{max}}$) % - 7 7 (khống chế $i_d \le 5%$)
15 Độ dốc ngang mặt đường ($i_{\text{mặt}}$) % - 2 2
16 Độ dốc ngang lề đất ($i_{\text{lề}}$) % - 6 6

Chương 3: Thiết kế tuyến trên bình đồ

Tác giả tiến hành số hóa bản đồ địa hình tỉ lệ 1:10000 lên phần mềm Nova 4.0, xác định đường phân thủy và tụ thủy. Để vượt sườn núi dốc, bán kính bước compa được tính theo công thức: $$R_{\text{compa}} = \frac{\Delta H}{i_{\text{maxtt}}} \times \frac{1}{M_{\text{bản đồ}}} = \frac{5}{0{,}06} \times \frac{1}{10000} = 0{,}83\text{ cm}$$ (trong đó $i_{\text{maxtt}} = i_{\text{max}} - i_{\text{nâng}} = 7% - 1% = 6%$).

Tác giả vạch 2 phương án tuyến trên bình đồ để so sánh sơ bộ:

  • Phương án I: Chiều dài tuyến $5594\text{ m}$ (chiều dài cắm cọc $5550\text{ m}$), vượt đèo tại cao độ $+260\text{ m}$, đi hoàn toàn bên sườn núi bên phải, vượt suối nhỏ tại cao độ $+262{,}14\text{ m}$, bố trí 7 đường cong nằm (không có bán kính tối thiểu $R_{\text{min}}$), số công trình cống là 5.
  • Phương án II: Chiều dài tuyến $5615\text{ m}$, vượt đèo tại cao độ $+260\text{ m}$, vượt suối nhỏ tại cao độ $+280{,}14\text{ m}$, bố trí 7 đường cong nằm, số công trình cống là 8.
Chỉ tiêu so sánh Phương án I Phương án II
Chiều dài tuyến (m) 5550,00 5615,00
Số đường cong nằm 7 7
Số đường cong có $R_{\text{min}}$ 0 0
Số công trình cống thoát nước 5 8

Tác giả lựa chọn Phương án I làm phương án thiết kế chính thức vì tuyến ngắn hơn và giảm được 3 công trình cống ngầm, giúp hạ giá thành xây dựng. Sau khi chọn tuyến, tác giả tiến hành cắm hệ thống cọc tim đường (cọc S9, E1, cọc lý trình H, cọc địa hình, cọc cống C, cọc đường cong TĐ, P, TC) và tính toán các yếu tố đường cong nằm có bố trí đường cong chuyển tiếp ($L_{\text{ct}}$) và vuốt nối siêu cao ($L_{\text{sc}}$).

Chương 4: Quy hoạch thoát nước cho đường

Tính toán thủy văn công trình cống áp dụng theo 22 TCN 220-95 với tần suất lũ thiết kế $P = 2%$. Trên bình đồ tuyến Phương án I, tác giả khoanh diện tích lưu vực hứng nước đổ về từng vị trí tụ thủy, tính toán lưu lượng lũ thiết kế $Q_{2%}$ thông qua các thông số: diện tích lưu vực $F$, chiều dài dòng chính $L$, độ dốc sườn dốc $I_{\text{sd}}$, thời gian tập trung nước $t_s$, hệ số nhám $m_{\text{sd}} = 0{,}15$, mô-đun đỉnh lũ $A_p$ và lượng mưa ngày thiết kế $H_{2%} = 185\text{ mm}$.

Toàn bộ công trình thoát nước nhỏ được thiết kế định hình là cống tròn bê tông cốt thép (BTCT) chế độ chảy không áp, cửa cống loại thông thường. Khẩu độ cống được chọn phổ biến là đường kính $D = 1{,}0\text{ m}$ (hoặc $D = 0{,}75\text{ m}$ - $1{,}5\text{ m}$ tùy theo vị trí lưu lượng). Cao độ khống chế nền đường tại vị trí cống ($H_{n\text{min}}$) được tính toán thỏa mãn điều kiện lớn nhất của 3 yếu tố:

  • Điều kiện nước dâng: $H_1 = H_{\text{d}} + 0{,}5\text{ m}$ (với $H_{\text{d}}$ là cao độ mực nước dâng trước cống).
  • Điều kiện chịu lực của đất đắp đỉnh cống: $H_2 = \text{Cao độ đỉnh cống} + 0{,}5\text{ m}$.
  • Điều kiện thi công kết cấu áo đường: $H_3 = \text{Cao độ đáy} + (0{,}3 \div 0{,}5\text{ m}) + h_{\text{mđ}}$.

Chương 5: Thiết kế trắc dọc & trắc ngang

  • Thiết kế trắc dọc: Đường đỏ được thiết kế bám sát cao độ tự nhiên, thỏa mãn các điểm khống chế tại điểm đầu S9, điểm cuối E1 và cao độ khống chế cống thoát nước, đảm bảo khối lượng đào đắp cân bằng và kinh tế. Tại những vị trí đổi dốc có hiệu đại số độ dốc $\Delta i \ge 1%$, tác giả bố trí đường cong đứng với bán kính đường cong lồi $R_{\text{lồi}} = 2500\text{ m}$ và đường cong lõm $R_{\text{lõm}} = 1500\text{ m}$.
  • Thiết kế trắc ngang: Phần xe chạy rộng $6{,}0\text{ m}$ với mặt đường bê tông nhựa dốc ngang $2%$; lề đường rộng $1{,}5\text{ m} \times 2$ (trong đó phần lề gia cố rộng $1{,}0\text{ m}$ dốc $2%$, phần lề đất rộng $0{,}5\text{ m}$ dốc $6%$). Mái dốc taluy nền đào thiết kế $1:1$, taluy nền đắp $1:1{,}5$. Rãnh biên định hình mặt cắt hình thang có chiều sâu $0{,}4\text{ m}$ và bề rộng đáy $0{,}4\text{ m}$.
  • Tính toán khối lượng đào đắp: Sử dụng phương pháp chia đoạn lăng trụ giữa các mặt cắt cọc địa hình, diện tích trung bình mặt cắt được xác định theo công thức $F_{\text{tb}} = (F_i + F_{i+1})/2$ và thể tích đào đắp đoạn là $V = F_{\text{tb}} \times L_{i-(i+1)}$.

Chương 6: Thiết kế kết cấu áo đường

Tính toán kết cấu áo đường mềm theo tiêu chuẩn 22 TCN 211-06 với tải trọng trục tiêu chuẩn tính toán $100\text{ kN}$ (áp lực bánh xe $p = 0{,}6\text{ MPa}$, đường kính vệt bánh $D = 33\text{ cm}$).

  • Số trục xe tiêu chuẩn tính toán trên một làn xe ở năm đầu: $N_{\text{tt}} = N_{\text{tk}} \times f_{\text{l}} = 715 \times 0{,}55 = 393{,}25\text{ trục/làn/ngày-đêm}$.
  • Tích lũy qua 15 năm với tốc độ tăng trưởng $q = 8%$, mô-đun đàn hồi yêu cầu xác định được là $E_{\text{yc}} = 179{,}14\text{ MPa}$. Với độ tin cậy thiết kế $0{,}90$ (hệ số cường độ về độ võng $K_{\text{cđ}}^{\text{dv}} = 1{,}10$), mô-đun yêu cầu tính toán là $E_{\text{chọn}} = 173{,}85\text{ MPa}$.

Tác giả đề xuất 2 phương án tầng móng kết hợp với tầng mặt bê tông nhựa cấp cao A1:

  • Phương án I: Lớp mặt bê tông nhựa chặt hạt mịn $4\text{ cm}$ ($E_1 = 420\text{ MPa}$); Bê tông nhựa chặt hạt thô $6\text{ cm}$ ($E_2 = 350\text{ MPa}$); Móng trên cấp phối đá dăm loại I ($E_3 = 300\text{ MPa}$); Móng dưới cấp phối sỏi cuội ($E_4 = 220\text{ MPa}$).
  • Phương án II: Lớp mặt bê tông nhựa chặt hạt mịn $4\text{ cm}$ ($E_1 = 420\text{ MPa}$); Bê tông nhựa chặt hạt thô $6\text{ cm}$ ($E_2 = 350\text{ MPa}$); Móng trên cấp phối đá dăm loại I ($E_3 = 300\text{ MPa}$); Móng dưới cấp phối đá dăm loại II ($E_4 = 250\text{ MPa}$).

Dựa trên so sánh kinh tế theo đơn giá vật liệu (Cấp phối đá dăm loại I: $150.000\text{ đ/m}^3$; Cấp phối đá dăm loại II: $135.000\text{ đ/m}^3$) và điều kiện lu lèn, Giải pháp 2 của Phương án II được chọn làm kết cấu tối ưu với cấu tạo cụ thể:

  1. Lớp 1 (Mặt trên): Bê tông nhựa chặt hạt mịn dày $4\text{ cm}$ ($E_1 = 420\text{ MPa}$).
  2. Lớp 2 (Mặt dưới): Bê tông nhựa chặt hạt thô dày $6\text{ cm}$ ($E_2 = 350\text{ MPa}$).
  3. Lớp 3 (Móng trên): Cấp phối đá dăm loại I dày $15\text{ cm}$ ($E_3 = 300\text{ MPa}$).
  4. Lớp 4 (Móng dưới): Cấp phối đá dăm loại II dày $30\text{ cm}$ ($E_4 = 250\text{ MPa}$).
  • Tổng chiều dày kết cấu: $H = 55\text{ cm}$, đặt trên nền đất á sét có $E_0 = 42\text{ MPa}$.

Kết quả kiểm toán kết cấu đã chọn:

  • Kiểm tra độ võng đàn hồi: Chuyển đổi hệ 4 lớp về hệ 2 lớp tương đương cho mô-đun trung bình $E_{\text{tb}} = 333{,}54\text{ MPa}$, xác định mô-đun đàn hồi chung tính toán của kết cấu đạt $E_{\text{ch}} = 173{,}85\text{ MPa} \ge E_{\text{yc}} \cdot K_{\text{cđ}}^{\text{dv}}$, thỏa mãn tiêu chuẩn độ võng đàn hồi.
  • Kiểm tra chịu cắt trượt trong nền đất: Tính toán ứng suất cắt hoạt động do tải trọng bánh xe ($\tau_{\text{ax}}$) và do trọng lượng bản thân các lớp áo đường ($\tau_{\text{av}}$), đối chiếu với sức chống cắt trượt tính toán của đất nền $C_{\text{tt}} = C \cdot K_1 \cdot K_2 \cdot K_3$ (với $C = 0{,}032\text{ MPa}$, $K_1 = 0{,}6$, $K_2 = 0{,}8$). Kết quả đạt điều kiện $\tau_{\text{ax}} + \tau_{\text{av}} \le C_{\text{tt}} / K_{\text{cđ}}^{\text{tr}}$, đảm bảo nền đất không bị biến dạng dẻo hoặc trượt trồi.

Kết quả và đóng góp

Kết quả kỹ thuật đạt được

  • Xác lập được cấp kỹ thuật công trình là đường cấp III miền núi, vận tốc thiết kế $60\text{ km/h}$, lưu lượng quy đổi năm thứ 15 đạt $3300\text{ xcqđ/ngày-đêm}$.
  • Hoàn thiện bình đồ tuyến Phương án I với tổng chiều dài $5550\text{ m}$, bao gồm 7 đường cong nằm bán kính lớn và vừa, không sử dụng bán kính đường cong nằm tối thiểu, đảm bảo an toàn và êm thuận khi vận hành.
  • Xác định quy mô mặt cắt ngang chuẩn hóa: bề rộng nền đường $B_{\text{nền}} = 9\text{ m}$, bề rộng phần xe chạy $B_{\text{mặt}} = 6\text{ m}$ (2 làn xe), lề đường mỗi bên $1{,}5\text{ m}$ (gia cố $1\text{ m}$).
  • Lập bảng tính thủy văn và quy hoạch 5 công trình cống tròn BTCT không áp đảm bảo thoát nước lũ tần suất $P = 2%$, xác lập cao độ khống chế nền đường $H_{n\text{min}}$ không bị ngập úng.
  • Thiết kế kết cấu áo đường mềm cấp cao A1 gồm 4 lớp với tổng chiều dày $55\text{ cm}$, kiểm toán đạt các trạng thái giới hạn về độ võng đàn hồi ($E_{\text{ch}} = 173{,}85\text{ MPa}$) và điều kiện chống cắt trượt dẻo trong nền đất á sét ($E_0 = 42\text{ MPa}$).

Đóng góp thực tiễn của đồ án

  • Tác giả đã vận dụng quy trình thiết kế đường bộ hiện hành để giải quyết trọn vẹn bài toán thiết kế kỹ thuật tuyến đường vùng núi cao có địa hình phức tạp, kết hợp xử lý hài hòa mối quan hệ giữa bình đồ, trắc dọc và trắc ngang.
  • Tận dụng tối đa nguồn vật liệu sẵn có tại địa phương (mỏ cấp phối đá dăm và đất đắp đồi lân cận trong cự ly $< 5\text{ km}$) để đưa ra giải pháp kết cấu áo đường có giá thành xây dựng hợp lý nhất.

Hạn chế và hướng phát triển

  • Hạn chế: Thuyết minh đồ án tập trung chi tiết vào Phần 1 (Lập báo cáo đầu tư) và Phần 2 (Thiết kế kỹ thuật tuyến, cống, áo đường); các nội dung về Tổ chức thi công chi tiết (Phần 3) cũng như Tổ chức giao thông và nút giao (Phần 4) chỉ được giới thiệu theo đề cương nhiệm vụ tổng thể mà chưa trình bày đầy đủ bảng khối lượng và số liệu chi tiết trong tập văn bản này.
  • Hướng phát triển:
    • Khảo sát bổ sung địa chất công trình chi tiết tại các vị trí sườn dốc hiểm trở để thiết kế các công trình phòng hộ chuyên sâu (như tường chắn đất, kè rọ đá gia cố taluy âm/dương).
    • Lập tiến độ thi công chi tiết theo sơ đồ mạng hoặc dây chuyền chuyên môn hóa cho công tác thi công cơ giới nền đường và rải thảm bê tông nhựa trong điều kiện khí hậu mưa nhiều vùng Tây Bắc.

Giá trị tham khảo

Tài liệu đồ án mang lại giá trị tham khảo thiết thực cho:

  • Sinh viên ngành Xây dựng Cầu đường, Kỹ thuật Công trình Giao thông: Sử dụng làm tài liệu tham khảo trực tiếp về cấu trúc, phương pháp tính toán và các bước thực hiện đồ án tốt nghiệp thiết kế đường ô tô miền núi.
  • Kỹ sư khảo sát - thiết kế đường giao thông nông thôn và miền núi: Tham khảo quy trình tính toán thủy văn lưu vực nhỏ theo 22 TCN 220-95, kỹ thuật vạch tuyến bằng bước compa trên bình đồ số hóa Nova 4.0 và phương pháp quy đổi tầng móng tính toán áo đường mềm theo 22 TCN 211-06.
  • Phần đáng chú ý nhất: Trình tự các bước tính đổi lưu lượng trục xe sang trục tiêu chuẩn $100\text{ kN}$ và bảng tra toán đồ kiểm tra đồng thời độ võng đàn hồi và ứng suất cắt trượt nền đất.

Câu hỏi thường gặp

1. Tuyến đường S9-E1 thuộc huyện Bát Xát được xếp vào cấp kỹ thuật nào và căn cứ vào tiêu chuẩn nào?
Tuyến đường được xếp vào cấp kỹ thuật Đường cấp III miền núi với vận tốc thiết kế $V_{\text{tk}} = 60\text{ km/h}$. Căn cứ xác định dựa vào mục 3.2 của tiêu chuẩn TCVN 4054-05 sau khi tính đổi lưu lượng xe thiết kế ở năm thứ 15 đạt $3300\text{ xcqđ/ngày-đêm}$ (vượt ngưỡng $3000\text{ xcqđ/ngđ}$).

2. Tại sao Phương án tuyến I lại được lựa chọn thay vì Phương án tuyến II trên bình đồ?
Phương án I được lựa chọn do có chiều dài ngắn hơn ($5550\text{ m}$ so với $5615\text{ m}$ của Phương án II) và số lượng công trình cống thoát nước ít hơn (5 cống so với 8 cống), giúp giảm khối lượng thi công nền móng và hạ giá thành xây dựng tổng thể.

3. Cấu tạo kết cấu áo đường mềm được tác giả lựa chọn cuối cùng gồm những lớp vật liệu nào?
Kết cấu áo đường mềm được chọn (Giải pháp 2 - Phương án II) có tổng chiều dày $55\text{ cm}$, bao gồm: lớp mặt trên bằng bê tông nhựa chặt hạt mịn dày $4\text{ cm}$ ($E = 420\text{ MPa}$), lớp mặt dưới bằng bê tông nhựa chặt hạt thô dày $6\text{ cm}$ ($E = 350\text{ MPa}$), lớp móng trên bằng cấp phối đá dăm loại I dày $15\text{ cm}$ ($E = 300\text{ MPa}$), và lớp móng dưới bằng cấp phối đá dăm loại II dày $30\text{ cm}$ ($E = 250\text{ MPa}$).

4. Nền đất tự nhiên tại khu vực xây dựng tuyến đường có các đặc trưng cơ lý tính toán gì?
Nền đất tại khu vực thuộc loại đất á sét nhóm 1 (trạng thái luôn khô ráo) với các thông số tính toán: mô-đun đàn hồi $E_0 = 42\text{ MPa}$, lực dính tiêu chuẩn $C = 0{,}032\text{ MPa}$, và góc nội ma sát $\varphi = 24^\circ$.

5. Việc tính toán thủy văn cho các công trình cống trên tuyến được áp dụng theo tiêu chuẩn nào với tần suất lũ bao nhiêu?
Công tác tính toán thủy văn được thực hiện theo quy trình 22 TCN 220-95 và TCVN 4054-05 với tần suất lũ thiết kế cho công trình cống là $P = 2%$, tương ứng lượng mưa ngày thiết kế của vùng mưa III là $H_{2%} = 185\text{ mm}$.

Kết luận

Đồ án tốt nghiệp "Thiết kế tuyến đường qua hai điểm S9-E1 thuộc tỉnh Lào Cai" của sinh viên Lê Văn Thủy đã hoàn thành đầy đủ các nội dung thiết kế kỹ thuật cho một tuyến đường ô tô cấp III miền núi dài hơn $5{,}5\text{ km}$. Đồ án thể hiện quy trình tính toán chặt chẽ từ khảo sát lưu lượng, vạch tuyến bình đồ, thiết kế trắc dọc, trắc ngang đến quy hoạch hệ thống thoát nước và kiểm toán kết cấu áo đường mềm theo các quy chuẩn ngành hiện hành. Đây là tài liệu học thuật có cấu trúc mẫu mực và tính thực tiễn cao, cung cấp cơ sở dữ liệu hữu ích cho việc nghiên cứu và thiết kế các công trình giao thông đường bộ vùng miền núi Tây Bắc.
