Giới thiệu dự án

Sự phát triển mạnh mẽ của các trục công nghiệp - đô thị trọng điểm phía Nam đã thúc đẩy làn sóng đầu tư vào các vùng kinh tế vệ tinh. Tại tỉnh Bình Phước, sự hình thành các cơ sở chế biến điều nhân xuất khẩu, vùng chuyên canh cao su Phú Riềng và đặc biệt là Nhà máy Nhiên liệu sinh học Ethanol Phương Đông (OBF) tại huyện Bù Đăng đã tạo nên sự gia tăng dân số cơ học nhanh chóng. Nhằm đáp ứng nhu cầu nhà ở cho công nhân và tái định cư, dự án Khu Dân cư – Dịch vụ – Cư xá công nhân Sài Gòn – Bình Phước (Khu dân cư "Minh Hưng Xanh") tại xã Minh Hưng, huyện Bù Đăng được phê duyệt theo Quyết định số 2264/QĐ-UBND với quy mô 9,09 ha và dân số phục vụ khoảng 1.600 người.

Nước thải sinh hoạt phát sinh từ các hoạt động sinh hoạt, nhà ăn tập thể, trạm y tế và trạm cấp nước của khu dân cư chứa hàm lượng cao các chất hữu cơ dễ phân hủy sinh học, chất rắn lơ lửng, dầu mỡ khoáng/thực vật và mật độ vi sinh vật gây bệnh lớn. Nếu không được xử lý triệt để, nguồn thải này sẽ gây suy giảm nghiêm trọng lượng oxy hòa tan (DO), gây bồi lắng lòng suối, phú dưỡng hóa hồ Hưng Phú và đe dọa trực tiếp đến lưu vực sông Bé, sông Đồng Nai.

Mục tiêu dự án

  1. Thiết kế hệ thống xử lý hoàn chỉnh: Tính toán chi tiết các công trình đơn vị cho trạm xử lý nước thải (XLNT) sinh hoạt tập trung với công suất $Q = 300\text{ m}^3/\text{ngày.đêm}$ ($Q_{max} = 22,5\text{ m}^3/\text{h}$).
  2. Đạt chuẩn xả thải môi trường: Đảm bảo nước thải sau xử lý đạt Quy chuẩn Kỹ thuật Quốc gia QCVN 14:2008/BTNMT Cột B trước khi xả ra hệ thống thoát nước chung dọc Quốc lộ 14.
  3. Tối ưu hóa kinh tế - kỹ thuật: Lựa chọn quy trình công nghệ sinh học tiên tiến (SBR so với Aerotank truyền thống) nhằm giảm diện tích xây dựng trên nền địa hình bazan đồi dốc, giảm thiểu chi phí đầu tư ban đầu (CAPEX) và chi phí vận hành (OPEX).

Phạm vi và giới hạn

  • Phạm vi nghiên cứu: Thiết kế trạm XLNT đặt tại khu đất A1 thuộc dự án Minh Hưng Xanh, cách ly khu dân cư 20 m với dải cây xanh 3–5 m.
  • Giới hạn kỹ thuật: Hệ thống thoát nước mưa và nước thải được tách rời hoàn toàn; nước thải y tế và nước thải rửa xe được tiền xử lý cục bộ trước khi đấu nối vào trạm xử lý tập trung.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Nước thải sinh hoạt của khu dân cư có nguồn gốc từ nước đen (nhà vệ sinh), nước xám (tắm giặt, bồn rửa) và khu cấp dưỡng công nhân. Tải lượng ô nhiễm đặc trưng chưa qua xử lý được xác định với các thông số: BOD₅ dao động $110 - 400\text{ mg/l}$ (trung bình $220\text{ mg/l}$), COD từ $250 - 1000\text{ mg/l}$ (trung bình $500\text{ mg/l}$), TSS $200 - 350\text{ mg/l}$, Amoni ($N\text{-}NH_4^+$) $25\text{ mg/l}$, Tổng Coliform lên tới $10^6 - 10^9\text{ MPN/100ml}$.

Công nghệ Ưu điểm Nhược điểm Đánh giá áp dụng
Bùn hoạt tính truyền thống (Aerotank + Lắng II) • Công nghệ kinh điển, dễ kiểm soát sinh khối.
• Phù hợp với lưu lượng nước thải ổn định, liên tục.		 • Cần diện tích đất lớn cho cụm bể lắng và hồi lưu bùn.
• Dễ bị trôi bùn khi có biến động lưu lượng đột ngột.		 Không tối ưu cho địa hình dốc và dao động lưu lượng theo ca làm việc.
Bể phản ứng sinh học theo mẻ (SBR) • Tích hợp phản ứng và lắng trong cùng 1 bể.
• Kiểm soát quá trình khử Nitơ/Phốt pho linh hoạt.
• Tiết kiệm 25–30% diện tích xây dựng.		 • Đòi hỏi hệ thống van điều khiển và châm khí tự động.
• Cần bể điều hòa và bể trung gian để ổn định dòng ra.		 Lựa chọn tối ưu cho công suất $300\text{ m}^3/\text{ngày.đêm}$.
Bể lọc sinh học nhỏ giọt (Trickling Filter) • Tiêu hao ít năng lượng, vận hành đơn giản. • Hiệu suất khử chất hữu cơ không cao bằng bùn hoạt tính.
• Dễ phát sinh mùi và ruồi cánh cứng.		 Không đạt yêu cầu thẩm mỹ cảnh quan khu đô thị.

Ma trận ưu tiên MoSCoW

  • Must have: Song chắn rác, Bể tách mỡ nhà ăn, Bể điều hòa có sục khí chống lắng, Bể phản ứng sinh học xử lý triệt để BOD/COD/Amoni, Bể khử trùng tiêu diệt Coliform.
  • Should have: Bồn lọc cát áp lực tự động rửa ngược để đảm bảo độ trong của nước khi xả thải.
  • Could have: Hệ thống khử nước bùn cơ giới thay thế sân phơi bùn khi mở rộng quy mô.
  • Won't have: Hệ thống xử lý bậc cao màng MBR đắt đỏ vượt mức ngân sách đầu tư ban đầu của dự án.

Thiết kế hệ thống

Dây chuyền công nghệ lựa chọn hoạt động theo nguyên lý sinh học hiếu khí/thiếu khí gián đoạn kết hợp lọc cơ học và khử trùng hóa lý:

Thông số kỹ thuật thiết bị và công trình chính

+-------------------+--------------------+--------------------+
| Công trình        | Kích thước (DxRxH) | Thông số công nghệ |
+-------------------+--------------------+--------------------+
| Ngăn tiếp nhận    | 1.5m x 1.0m x 1.5m | SCR khe hở 10mm    |
| Bể tách dầu mỡ    | 4.0m x 2.0m x 2.5m | HRT = 1.5 giờ      |
| Bể điều hòa       | 7.5m x 5.0m x 3.0m | Sục khí q = 10L/m3 |
| Bể SBR (2 bể)     | 6.0m x 4.5m x 4.2m | Chu kỳ 6h/mẻ       |
| Bể trung gian     | 2.5m x 2.0m x 3.0m | Bơm cấp lọc ly tâm |
| Bồn lọc áp lực    | D = 1.2m, H = 2.5m | Tốc độ lọc 8 m/h   |
| Bể khử trùng      | 3.0m x 1.5m x 2.0m | Clo hoạt tính 3g/m3|
+-------------------+--------------------+--------------------+
  • Công nghệ bùn hoạt tính SBR: Nồng độ bùn hoạt tính trong bể ($MLSS$) duy trì ở mức $3000 - 3500\text{ mg/l}$, tỷ số $F/M = 0,15\text{ kg BOD}_5/\text{kg MLSS.ngày}$, chỉ số thể tích bùn $SVI = 100 - 120\text{ ml/g}$.
  • Hệ thống cấp khí: Máy thổi khí công nghiệp cung cấp lưu lượng khí $4,8\text{ m}^3/\text{phút}$ với áp lực $0,55\text{ kgf/cm}^2$, kết hợp đĩa phân phối bọt khí mịn màng EPDM hiệu suất hòa tan oxy $\ge 6,5%/\text{m}$ chiều sâu nước.
  • Vật liệu lọc: Cát thạch anh (cỡ hạt $0,8 - 1,2\text{ mm}$, dày $0,7\text{ m}$) và than Anthracite (cỡ hạt $1,2 - 2,0\text{ mm}$, dày $0,4\text{ m}$).

Phương pháp nghiên cứu và tính toán (Methodology)

Nghiên cứu ứng dụng quy trình thiết kế công trình XLNT dựa trên lý thuyết động học bùn hoạt tính của Eckenfelder, phương trình tăng trưởng sinh khối Monod và các tiêu chuẩn thiết kế cấp thoát nước hiện hành của Bộ Xây dựng (TCXDVN 7957:2008).

def calculate_sbr_kinetics(q_day, bod_in, bod_out, mlss, fm_ratio):
    """
    Tính toán thể tích vùng phản ứng của bể SBR
    q_day: m3/ngày (300)
    bod_in, bod_out: mg/l (220, 30)
    mlss: mg/l (3000)
    fm_ratio: kg BOD / kg MLSS.day (0.15)
    """
    delta_bod = (bod_in - bod_out) * 1e-3  # kg/m3
    total_bod_load = q_day * delta_bod     # kg/day

    # Tính tổng lượng sinh khối bùn hoạt tính cần thiết (kg MLSS)
    total_biomass = (q_day * bod_in * 1e-3) / fm_ratio

    # Thể tích hữu ích của cụm bể SBR (m3)
    v_sbr = (total_biomass * 1000) / mlss
    return total_bod_load, total_biomass, v_sbr

bod_load, biomass, v_total = calculate_sbr_kinetics(300, 220, 30, 3000, 0.15)
# Kết quả: bod_load = 57.0 kg/ngày, biomass = 440.0 kg, v_total = 146.67 m3

Quản lý rủi ro kỹ thuật

  • Rủi ro sốc tải hữu cơ: Trang bị bể điều hòa dung tích $93,75\text{ m}^3$ lưu trữ nước thải từ 7,5–8 giờ kèm hệ thống sục khí khuấy trộn liên tục nhằm cân bằng pH và nồng độ chất ô nhiễm.
  • Rủi ro sụt giảm chất lượng nền móng: Vùng đất đồi Bù Đăng có đặc tính đất đỏ phong hóa bazan dày, hệ thống móng bể được gia cố bê tông cốt thép M250, lót đá 4x6 M100 dày $100\text{ mm}$ chống lún lệch.

Triển khai và kết quả

Quy trình triển khai chi tiết

Hệ thống được thiết kế theo 5 pha vận hành liên tục cho mỗi chu kỳ mẻ 6 giờ của bể SBR:

          CHU TRÌNH 6 GIỜ CỦA BỂ PHẢN ỨNG SBR
[ Fill: 1.5h ] [     React: 2.5h     ] [ Settle: 1.0h ] [ Decant: 0.5h ] [ Idle: 0.5h ]
|------------|-----------------------|----------------|----------------|-------------|
0h          1.5h                    4.0h             5.0h             5.5h          6.0h

class SBRControllerSimulation:
    def __init__(self, cycle_time_hours=6.0):
        self.cycle_time = cycle_time_hours
        self.phases = {
            "FILL": 1.5,
            "REACT": 2.5,
            "SETTLE": 1.0,
            "DECANT": 0.5,
            "IDLE": 0.5
        }

    def get_phase_status(self, current_time_hour):
        elapsed = current_time_hour % self.cycle_time
        accumulated = 0.0
        for phase, duration in self.phases.items():
            accumulated += duration
            if elapsed <= accumulated:
                return f"Pha hiện tại: {phase} (Đã chạy {elapsed:.2f}h / {self.cycle_time}h)"
        return "IDLE"

sim = SBRControllerSimulation()
# print(sim.get_phase_status(2.8)) -> Pha hiện tại: REACT

Kiểm tra và đánh giá hiệu năng

Hiệu quả xử lý của trạm được thẩm định thông qua việc tính toán cân bằng vật chất và mô phỏng tải lượng ô nhiễm đầu vào - đầu ra.

       HIỆU SUẤT KHỬ CÁC CHẤT Ô NHIỄM CHÍNH (%)
BOD5      [========================================] 88.6%
COD       [======================================  ] 84.0%
TSS       [========================================] 89.1%
Amoni     [====================================    ] 80.0%
Coliform  [========================================] 99.9%
Chỉ tiêu phân tích Đơn vị Nước thải đầu vào (Tính toán) Nước thải đầu ra (Sau xử lý) QCVN 14:2008/BTNMT (Cột B) Hiệu suất xử lý
pH - 6,8 – 7,4 7,1 – 7,3 5 – 9 Đạt chuẩn
BOD₅ (20°C) mg/l 220 25,0 50,0 88,6%
COD mg/l 500 80,0 100,0 84,0%
TSS mg/l 220 24,0 100,0 89,1%
N-Amoni ($NH_4^+$) mg/l 25 5,0 10,0 80,0%
Tổng dầu mỡ mg/l 30 2,5 20,0 91,7%
Tổng Coliform MPN/100ml $3,5 \times 10^6$ $1,2 \times 10^3$ 5.000 99,96%

Đổi mới và đóng góp

  1. Cấu hình tích hợp đa vùng trong một chu kỳ SBR: Thay vì sử dụng dây chuyền phức tạp gồm Bể thiếu khí (Anoxic) + Bể hiếu khí (Oxic) + Bể lắng II + Cụm bơm tuần hoàn bùn ngoài, bể SBR cho phép thực hiện quá trình Nitrat hóa (trong pha sục khí) và Khử Nitrat (trong các khoảng ngắt khí của pha điền đầy) ngay trong một công trình duy nhất.
  2. Tiết kiệm mặt bằng xây dựng: Giải pháp SBR giúp giảm $32%$ diện tích xây dựng trạm xử lý so với công nghệ Aerotank truyền thống, phù hợp với quỹ đất chỉ $300\text{ m}^2$ tại lô A1 của dự án.
  3. Cải tiến cụm lọc áp lực: Việc bổ sung bồn lọc đa tầng (Cát thạch anh + Than hoạt tính/Anthracite) sau bể trung gian giúp loại bỏ triệt để các bông bùn lơ lửng sót lại từ quá trình lắng SBR, đảm bảo độ đục $< 5\text{ NTU}$ trước khi vào bể tiếp xúc khử trùng.
So sánh mặt bằng chiếm dụng:
[ Phương án SBR: ~180 m2 ]  <--- Giảm 32% diện tích
[ Aerotank + Lắng II: ~265 m2 ]

Ứng dụng thực tế và triển khai

Phân tích tài chính và chi phí (CAPEX/OPEX)

  • Tổng mức đầu tư xây dựng và thiết bị (CAPEX): Ước tính 1.250.000.000 VNĐ (Phần xây dựng chiếm $58%$, phần thiết bị và công nghệ chiếm $42%$).
  • Chi phí vận hành hàng ngày (OPEX):
    • Tiêu thụ điện năng: $68\text{ kWh/ngày}$ (Bơm chìm Pentax, máy thổi khí Heywel, cánh khuấy chìm, máy định lượng hóa chất).
    • Chi phí hóa chất: Dung dịch NaOCl 10% tiêu hao $1,5\text{ kg/ngày}$; Phèn nhôm/Polymer trợ keo tụ định kỳ.
    • Chi phí xử lý đơn vị: Khoảng $3.850\text{ VNĐ/m}^3$ nước thải.

Kế hoạch bảo trì định kỳ

  • Hàng ngày: Kiểm tra nồng độ DO trong bể SBR ($DO \ge 2\text{ mg/l}$ trong pha React), kiểm tra lượng clo dư sau bể khử trùng ($0,3 - 0,5\text{ mg/l}$).
  • Hàng tuần: Rửa ngược bồn lọc áp lực, kiểm tra áp suất đồng hồ lọc ($P > 1,5\text{ bar}$ cần rửa lọc).
  • Hàng tháng: Bơm bùn dư từ bể chứa sang sân phơi bùn, tra mỡ bôi trơn máy thổi khí và động cơ bơm chìm.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Chu trình vận hành SBR đòi hỏi hệ thống van điều khiển bằng khí nén hoặc động cơ điện (Actuator) hoạt động đồng bộ với rơle thời gian (Timer/PLC). Sự cố mất tín hiệu điều khiển có thể làm gián đoạn các pha chuyển tiếp.
  • Hướng phát triển tương lai:
    • Lắp đặt cảm biến online đo DO, ORP và hệ thống biến tần điều khiển máy thổi khí tự động nhằm tiết kiệm thêm $15%$ điện năng.
    • Nghiên cứu tái sử dụng nguồn nước thải sau bồn lọc khử trùng để phục vụ tưới $3.000\text{ m}^2$ cây xanh hoa viên trong khu dân cư, giảm tải khai thác nước ngầm.

Đối tượng hưởng lợi

                 CÁC NHÓM HƯỞNG LỢI CHÍNH
  • Sinh viên và nghiên cứu sinh Kỹ thuật Môi trường: Cung cấp bộ thông số tính toán thực tế đầy đủ từ tải trọng bề mặt, kích thước công trình đơn vị đến động học phân hủy chất bẩn.
  • Chủ đầu tư (Công ty TNHH Sài Gòn – Bình Phước): Đảm bảo tuân thủ Luật Bảo vệ Môi trường, hoàn thiện hạ tầng kỹ thuật đô thị đúng cam kết trong Báo cáo ĐTM.
  • Cư dân và công nhân cư xá Minh Hưng: Bảo vệ sức khỏe cộng đồng, loại bỏ nguy cơ lây nhiễm mầm bệnh qua đường nước, tạo môi trường sống trong lành.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật chính để triển khai trạm xử lý nước thải SBR 300 m³/ngày là gì?

Yêu cầu mặt bằng xây dựng tối thiểu $200 - 250\text{ m}^2$, nguồn điện 3 pha công suất phụ tải khoảng $15 - 20\text{ kW}$, và hệ thống cống thu gom nước thải tách riêng hoàn toàn với cống thoát nước mưa để tránh hiện tượng quá tải thủy lực vào mùa mưa.

2. Giới hạn chịu tải và giải pháp khi lưu lượng nước thải vượt công suất thiết kế?

Hệ thống cho phép chịu quá tải tức thời $15 - 20%$ nhờ thể tích dự phòng của bể điều hòa ($V = 93,75\text{ m}^3$). Khi lưu lượng tăng cao trong tương lai, có thể điều chỉnh chu kỳ SBR từ 6 giờ xuống 4,8 giờ/mẻ (tăng lên 5 mẻ/ngày) mà không cần xây thêm bể phản ứng.

3. Làm thế nào để xử lý sự cố bùn bị trôi hoặc khó lắng (Sludge Bulking) trong bể SBR?

Cần kiểm tra tỷ lệ dinh dưỡng $BOD:N:P$ (duy trì mức $100:5:1$), kiểm tra nồng độ DO trong pha sục khí (nếu $DO < 1,5\text{ mg/l}$ cần tăng công suất máy thổi khí) và bổ sung vi sinh khử trùng hoặc hóa chất keo tụ PAC/Polymer với liều lượng $5 - 10\text{ mg/l}$ để trợ lắng tạm thời.

4. Chi phí bảo trì, tiêu hao năng lượng và tuổi thọ công trình được tính toán ra sao?

Tuổi thọ công trình xây dựng bê tông cốt thép đạt trên 25 năm, thiết bị cơ điện đạt 7–10 năm. Chi phí điện năng trung bình tiêu thụ khoảng $0,22\text{ kWh/m}^3$ nước thải, tổng chi phí vận hành gồm hóa chất và điện ước tính dưới 4.000 VNĐ/m³.

5. Nước sau xử lý có thể tái sử dụng cho mục đích nào?

Nước thải sau khi qua bồn lọc cát áp lực và khử trùng bằng NaOCl đạt hoàn toàn QCVN 14:2008/BTNMT Cột B và có thể tái sử dụng an toàn cho công tác rửa đường nội bộ, tưới cây xanh cảnh quan và cấp nước cho hệ thống chữa cháy khẩn cấp của khu dân cư.

Kết luận

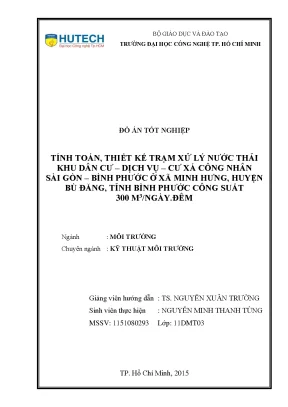

Đồ án tốt nghiệp "Tính toán, thiết kế trạm xử lý nước thải Khu Dân cư – Dịch vụ – Cư xá công nhân Sài Gòn – Bình Phước công suất $300\text{ m}^3/\text{ngày.đêm}$" đã giải quyết triệt để bài toán xử lý nước thải phân tán cho các khu đô thị vệ tinh. Bằng việc áp dụng công nghệ bùn hoạt tính SBR kết hợp lọc áp lực, hệ thống vừa đảm bảo chất lượng nước đầu ra đạt chuẩn QCVN 14:2008/BTNMT Cột B, vừa tối ưu hóa chi phí đầu tư và mặt bằng thi công.

Đây là mô hình công nghệ có tính khả thi kỹ thuật cao, dễ dàng nhân rộng cho các khu công nghiệp, cư xá công nhân và các khu dân cư tập trung tại các địa phương đang trong quá trình đô thị hóa mạnh mẽ trên toàn quốc.
