Luận văn: Thiết kế thiết bị cho hệ thống Trunking bộ đàm UHF - Đại học Quốc gia Hà Nội

Tìm hiểu quy trình thiết kế thiết bị Trunking bộ đàm UHF chuyên nghiệp, từ nguyên lý hoạt động, thành phần hệ thống đến giải pháp tối ưu hóa hiệu suất.

Người đăng

Ẩn danh

Thể loại

Luận văn thạc sĩ

2019

62
0
0

Phí lưu trữ

30 Point

Mục lục chi tiết

LỜI CẢM ƠN

LỜI CAM ĐOAN

1. MỤC LỤC

1.1. Lý do chọn đề tài

1.2. Mục tiêu đề tài

1.3. Phƣơng pháp nghiên cứu

1.4. Kết cấu của luận văn

1. CHƢƠNG 1: TỔNG QUÁT CHUNG VỀ HỆ THỐNG TRUNKING DẢI TẦN UHF

1.1. Giới thiệu

1.2. Cấu trúc của hệ thống

1.2.1. Bộ xử lý trung tâm (Tổng đài) – (MSO/Central Switch)

2. CHƢƠNG 2: CƠ SỞ LÝ THUYẾT VỀ KỸ THUẬT SIÊU CAO TẦN

2.1. Cơ sở lý thuyết về thiết kế mạch siêu cao tần

2.1.1. Phƣơng trình truyền sóng

2.1.2. Hệ số phản xạ

2.1.3. Hệ số sóng đứng

2.2. Phối hợp trở kháng

2.2.1. Kỹ thuật phối hợp trở kháng dùng các phần tử tập trung

2.2.2. Phối hợp trở kháng dùng một dây nhánh/dây chêm

2.2.3. Phối hợp trở kháng bằng đoạn dây /4

2.3. Khái niệm bộ khuếch đại công suất

2.4. Các thông số quan trọng của bộ khuếch đại công suất

2.4.1. Hệ số tạp âm Noise Figure

2.4.2. Hệ số khuếch đại

2.4.3. Tính ổn định của hệ thống

2.5. Bộ chia cộng công suất Wilkinson

4. CHƢƠNG 4: THIẾT KẾ, MÔ PHỎNG VÀ CHẾ TẠO

4.1. Yêu cầu thiết kế

4.2. Bộ khuếch đại công suất

4.3. Bộ khuếch đại tạp âm thấp

4.4. Giải pháp thiết kế

4.4.1. Bộ khuếch đại công suất

4.4.2. Bộ khuếch đại tạp âm thấp

4.5. Tính toán, mô phỏng

4.5.1. Mạch khuếch đại công suất

4.5.2. Mạch tạp âm thấp

4.6. Thực nghiệm, đo kiểm, đánh giá kết quả

4.6.1. Chế tạo Layout mạch in

4.6.2. Đo kết quả thực tế

DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT

DANH MỤC HÌNH VẼ

LỜI NÓI ĐẦU

1.1. Lý do chọn đề tài

1.2. Mục tiêu đề tài

1.3. Phƣơng pháp nghiên cứu

1.4. Kết cấu của luận văn

Tóm tắt

I. Tổng quan về thiết kế hệ thống Trunking bộ đàm UHF hiệu quả

Hệ thống thông tin liên lạc đang phát triển với tốc độ chóng mặt, đặc biệt trong lĩnh vực an ninh và quân sự. Các hệ thống bộ đàm UHF truyền thống đang dần được thay thế bằng các hệ thống Trunking UHF, Tetra, hay Apco 25 để nâng cao chất lượng thông tin, tăng dung lượng người dùng và giảm thiểu thời gian chờ đợi. Hệ thống Trunking mang lại nhiều lợi ích, bao gồm thời gian truy cập nhanh, đa dạng dịch vụ liên lạc (cá nhân, nhóm, toàn mạng), khả năng mở rộng linh hoạt và quản lý, giám sát thiết bị. Hệ thống trunking số cho phép nhiều người dùng chia sẻ tài nguyên vô tuyến, liên lạc độc lập hoặc theo nhóm. Các tính năng nổi bật bao gồm gọi nhanh bằng một nút bấm, nhiều hình thức liên lạc (gọi nhóm, gọi cá nhân, gọi toàn mạng), gọi từ trung tâm điều phối, dễ dàng ghép/chia nhóm, và giám sát thiết bị. Mục tiêu là tạo ra một hệ thống Trunking UHF với hiệu quả, chất lượng, bảo mật và đa dịch vụ cao, sử dụng các công nghệ tiên tiến nhất. Cấu trúc của hệ thống Trunking UHF bao gồm trạm trung tâm MSO, bàn điều phối vùng, trạm thu phát BTS và máy chủ ảo UNS cho ứng dụng GPS, kết nối qua đường truyền IP.

1.1. Ưu điểm vượt trội của hệ thống Trunking so với bộ đàm thông thường

Hệ thống Trunking vượt trội hơn so với bộ đàm UHF thông thường ở nhiều khía cạnh. Khả năng truy cập hệ thống nhanh chóng, chỉ bằng một nút bấm, là một ưu điểm lớn. Hệ thống cung cấp đa dạng các hình thức liên lạc, bao gồm gọi cá nhân, gọi nhóm và gọi toàn mạng, giúp tăng cường khả năng phối hợp. Từ trung tâm điều phối, việc quản lý và giám sát trở nên dễ dàng hơn bao giờ hết. Ngoài ra, hệ thống Trunking cho phép dễ dàng ghép và chia nhóm, giám sát thiết bị và thậm chí vô hiệu hóa thiết bị khi bị mất, đảm bảo an ninh và kiểm soát tối đa.

1.2. Các thành phần chính trong kiến trúc hệ thống Trunking hiện đại

Hệ thống Trunking hiện đại bao gồm nhiều thành phần phối hợp để đảm bảo hoạt động hiệu quả. Trạm trung tâm (MSO) đóng vai trò quan trọng trong việc xử lý tất cả các cuộc gọi. Bàn điều phối vùng cho phép quản lý và điều phối liên lạc trong một khu vực cụ thể. Trạm thu phát BTS cung cấp kết nối vô tuyến. Máy chủ ảo UNS hỗ trợ các ứng dụng GPS, cho phép định vị và theo dõi thiết bị. Tất cả các thành phần này được kết nối thông qua đường truyền IP, tạo nên một hệ thống liên lạc mạnh mẽ và linh hoạt.

II. Phân tích thách thức trong thiết kế mạch RF cho bộ đàm Trunking UHF

Thiết kế mạch RF cho bộ đàm Trunking UHF đặt ra nhiều thách thức. Phối hợp trở kháng là một vấn đề quan trọng để đảm bảo truyền năng lượng hiệu quả. Độ ổn định của mạch khuếch đại cần được duy trì để tránh dao động không mong muốn. Độ tuyến tính của mạch khuếch đại cần được tối ưu hóa để giảm thiểu méo tín hiệu. Hệ số tạp âm (NF) cần được giảm thiểu để cải thiện chất lượng tín hiệu. Thiết kế RF cần phải đảm bảo các tiêu chuẩn về EMCEMI để tránh gây nhiễu cho các thiết bị khác. Thiết kế hệ thống Tản nhiệt hiệu quả là cần thiết để đảm bảo linh kiện hoạt động ổn định trong điều kiện công suất cao. Các chuẩn MPT 1327, DMR, Tetra, và P25 cần được tuân thủ. Theo luận văn gốc, việc làm chủ công nghệ sản xuất các khối cao tần còn hạn chế, đòi hỏi cần tự nghiên cứu và phát triển các thiết bị đặc biệt là khối cao tần phục vụ liên lạc Trunking UHF.

2.1. Tối ưu hóa phối hợp trở kháng cho mạch khuếch đại công suất UHF

Việc phối hợp trở kháng giữa các tầng khuếch đại công suất và với anten là yếu tố then chốt để đạt được hiệu suất cao nhất. Các phương pháp phối hợp trở kháng, bao gồm sử dụng mạch chữ L, dây nhánh, và đoạn dây λ/4, cần được xem xét và lựa chọn dựa trên yêu cầu cụ thể của thiết kế. Sử dụng giản đồ Smith là một công cụ hiệu quả để trực quan hóa và tính toán các thông số phối hợp trở kháng.

2.2. Đảm bảo độ ổn định và tuyến tính trong mạch khuếch đại công suất

Để đảm bảo hoạt động ổn định, mạch khuếch đại công suất cần được thiết kế để tránh tự dao động. Các kỹ thuật như sử dụng điện trở ổn định và mạch phản hồi âm có thể được áp dụng. Độ tuyến tính của mạch khuếch đại cần được tối ưu hóa để giảm thiểu méo tín hiệu và đảm bảo chất lượng thông tin liên lạc. Điểm nén 1dB và điểm chặn bậc 3 (IIP3) là các thông số quan trọng để đánh giá và cải thiện độ tuyến tính.

2.3. Giảm thiểu tạp âm và nhiễu trong mạch thu tín hiệu UHF

Trong mạch thu tín hiệu UHF, việc giảm thiểu tạp âm và nhiễu là rất quan trọng để cải thiện độ nhạy và chất lượng tín hiệu thu được. Sử dụng các linh kiện có hệ số tạp âm (NF) thấp, tối ưu hóa cấu trúc mạch, và sử dụng các bộ lọc phù hợp là các biện pháp hiệu quả để giảm thiểu tạp âm và nhiễu.

III. Phương pháp thiết kế bộ khuếch đại công suất Trunking UHF hiệu năng cao

Thiết kế bộ khuếch đại công suất cho Trunking UHF đòi hỏi sự kết hợp giữa lý thuyết và thực nghiệm. Lựa chọn Transistor công suất phù hợp (ví dụ: MRF648) là bước quan trọng. Thiết kế mạch phối hợp trở kháng cần được tối ưu hóa để đảm bảo truyền năng lượng hiệu quả. Mạch lọc thông thấp được sử dụng để loại bỏ các hài bậc cao. Bộ chia/cộng công suất Wilkinson được sử dụng để chia và kết hợp tín hiệu. Theo luận văn gốc, cần phải có bộ khuếch đại công suất nhằm bù những tổn hao khi ghép nhiều kênh trên combiner cũng như mở rộng vùng phủ sóng. Giải pháp là có thể dùng nhiều tầng ghép nối với nhau để dễ cho việc thiết kế, đo kiểm và đánh giá sản phẩm.

3.1. Lựa chọn và phân tích đặc tính Transistor công suất MRF648

Transistor MRF648 là một lựa chọn phổ biến cho các ứng dụng khuếch đại công suất UHF. Phân tích kỹ lưỡng các đặc tính của MRF648, bao gồm trở kháng vào/ra, hệ số khuếch đại, và hiệu suất, là rất quan trọng để thiết kế mạch phối hợp trở kháng và đảm bảo hiệu năng cao nhất.

3.2. Thiết kế mạch phối hợp trở kháng tối ưu cho Transistor MRF648

Mục tiêu của mạch phối hợp trở kháng là đảm bảo truyền năng lượng tối đa từ nguồn tín hiệu đến Transistor MRF648 và từ Transistor đến tải (anten). Các phương pháp phối hợp trở kháng, bao gồm sử dụng phần tử tập trung và mạch dải, cần được xem xét và lựa chọn dựa trên yêu cầu cụ thể của thiết kế. Mô phỏng mạch bằng phần mềm chuyên dụng (ví dụ: ADS) là cần thiết để kiểm tra và tối ưu hóa hiệu quả phối hợp trở kháng.

3.3. Ứng dụng bộ chia cộng công suất Wilkinson trong thiết kế Trunking UHF

Bộ chia/cộng công suất Wilkinson được sử dụng rộng rãi trong các hệ thống Trunking UHF để chia tín hiệu cho nhiều mạch khuếch đại hoặc kết hợp tín hiệu từ nhiều mạch khuếch đại. Ưu điểm của bộ chia/cộng công suất Wilkinson là khả năng phối hợp trở kháng tốt, cách ly giữa các cổng, và tổn hao thấp.

IV. Phương pháp thiết kế bộ khuếch đại tạp âm thấp LNA cho Trunking UHF

Thiết kế bộ khuếch đại tạp âm thấp (LNA) là một khía cạnh quan trọng trong việc cải thiện độ nhạy của bộ đàm Trunking UHF. Transistor SPF-3043 là một lựa chọn phù hợp nhờ hệ số tạp âm thấp. Mạch phối hợp trở kháng cần được thiết kế để tối ưu hóa hệ số tạp âm và độ lợi. Mô phỏng mạch bằng phần mềm chuyên dụng là cần thiết để kiểm tra và tối ưu hóa hiệu năng. Theo luận văn gốc, cần phải thiết kế một bộ khuếch đại tạp âm thấp nhằm nâng cao chất lượng của tín hiệu thu được. Để đảm bảo các yêu cầu của mạch, transistor cao tần SPF- 3043 đƣợc lựa chọn, đây là transistor đƣợc chế tạo theo công nghệ 0.25m pHEMT Gallium Arsenide FET.

4.1. Phân tích đặc tính Transistor tạp âm thấp SPF 3043

SPF-3043 là transistor được chế tạo theo công nghệ 0.25µm pHEMT Gallium Arsenide FET. Nó cung cấp dải tần hoạt động rộng, hệ số khuếch đại lớn, phù hợp với việc thiết kế, chế tạo các bộ khuếch đại tạp âm thấp dùng trong công nghiệp và thƣơng mại.

4.2. Thiết kế mạch phối hợp trở kháng cho mạch tạp âm thấp LNA

Mục tiêu của mạch phối hợp trở kháng là tối ưu hóa hệ số tạp âm và độ lợi của mạch khuếch đại tạp âm thấp. Các phương pháp phối hợp trở kháng, bao gồm sử dụng phần tử tập trung và mạch dải, cần được xem xét và lựa chọn dựa trên yêu cầu cụ thể của thiết kế. Mô phỏng mạch bằng phần mềm chuyên dụng là cần thiết để kiểm tra và tối ưu hóa hiệu quả phối hợp trở kháng.

4.3. Các lưu ý quan trọng để giảm thiểu tạp âm trong thiết kế LNA

Để giảm thiểu tạp âm trong thiết kế LNA, cần chú ý đến nhiều yếu tố. Lựa chọn linh kiện có hệ số tạp âm (NF) thấp là rất quan trọng. Thiết kế mạch cần được tối ưu hóa để giảm thiểu tổn hao tín hiệu và giảm thiểu nhiễu từ các nguồn bên ngoài. Bố trí linh kiện và nối đất cẩn thận cũng đóng vai trò quan trọng trong việc giảm thiểu tạp âm.

V. Thực nghiệm và đánh giá hiệu suất thiết kế bộ đàm Trunking UHF

Sau khi thiết kế và mô phỏng, việc thực nghiệm và đánh giá hiệu suất là bước quan trọng để xác nhận tính khả thi và hiệu quả của thiết kế. Đo kiểm các thông số S-parameter (S11, S21) là cần thiết để đánh giá hiệu quả phối hợp trở kháng và độ lợi. Đo kiểm hệ số tạp âm (NF) là cần thiết để đánh giá chất lượng tín hiệu. Theo luận văn gốc, cần thực hiện đo kiểm, đánh giá kết quả,sau khi mô phỏng toàn bộ các phần của mạch khuếch đại đạt kết quả tốt,tiến hành thiết kế layout và gia công mạch in.

5.1. Chế tạo và đo kiểm bộ chia cộng công suất Wilkinson thực tế

Sau khi layout, bộ chia cộng công suất wilkinson được thực nghiệm và đo kiểm hệ số S-parameter bằng các công cụ đo đạc chuyên dụng,giúp cho quá trình kiểm tra và đánh giá sản phẩm được dễ dàng.

5.2. Đo và đánh giá mạch khuếch đại công suất PA trên băng tần UHF

Việc đo lường hiệu suất của mạch khuếch đại công suất bao gồm việc xác định độ lợi, công suất đầu ra, hiệu suất, và độ tuyến tính. Các thiết bị đo như máy phân tích phổ, máy phát tín hiệu, và đồng hồ đo công suất được sử dụng để thực hiện các phép đo này.

5.3. Đo đạc hiệu năng bộ khuếch đại tạp âm thấp LNA sau chế tạo

Việc đo lường hiệu suất của mạch khuếch đại tạp âm thấp bao gồm việc xác định độ lợi, hệ số tạp âm, và trở kháng vào/ra. Các thiết bị đo như máy phân tích tạp âm và máy phân tích vector mạng được sử dụng để thực hiện các phép đo này.

VI. Kết luận và hướng phát triển thiết kế hệ thống Trunking bộ đàm UHF

Thiết kế hệ thống Trunking bộ đàm UHF là một lĩnh vực phức tạp đòi hỏi sự kết hợp kiến thức về lý thuyết và kinh nghiệm thực tiễn. Các thách thức về phối hợp trở kháng, độ ổn định, tuyến tính, và tạp âm cần được giải quyết để đảm bảo hiệu năng cao. Các công nghệ mới, như xử lý tín hiệu số (DSP)giao diện lập trình ứng dụng (API), có thể được tích hợp để cải thiện tính năng và khả năng mở rộng. Hệ thống quản lý mạng (NMS) cần được phát triển để quản lý và giám sát hệ thống một cách hiệu quả. Theo luận văn,chúng ta cần phải tự làm chủ để tạo ra được những thiết bị đó đặc biệt là những khối cao tần.

6.1. Ứng dụng các kỹ thuật xử lý tín hiệu số DSP trong Trunking UHF

Các kỹ thuật xử lý tín hiệu số (DSP) có thể được sử dụng để cải thiện hiệu suất và tính năng của hệ thống Trunking UHF. Ví dụ, các thuật toán mã hóa thoạigiải mã thoại có thể được sử dụng để giảm băng thông và cải thiện chất lượng âm thanh. Các thuật toán kiểm soát truy nhập Trunkingquản lý kênh Trunking có thể được sử dụng để tối ưu hóa việc sử dụng tài nguyên.

6.2. Phát triển hệ thống quản lý mạng NMS cho Trunking UHF

Hệ thống quản lý mạng (NMS) là một thành phần quan trọng trong hệ thống Trunking UHF. NMS cho phép người dùng quản lý và giám sát hệ thống một cách hiệu quả. Các tính năng của NMS bao gồm quản lý cấu hình, quản lý hiệu suất, quản lý bảo mật, và quản lý lỗi.

6.3. Nghiên cứu và phát triển các chuẩn Trunking mới DMR Tetra P25

Các chuẩn Trunking như DMR, Tetra, và P25 tiếp tục phát triển và cải tiến. Nghiên cứu và phát triển các chuẩn mới là cần thiết để đáp ứng nhu cầu ngày càng cao về hiệu suất, tính năng, và bảo mật.

24/09/2025

Trích đoạn nội dung tài liệu

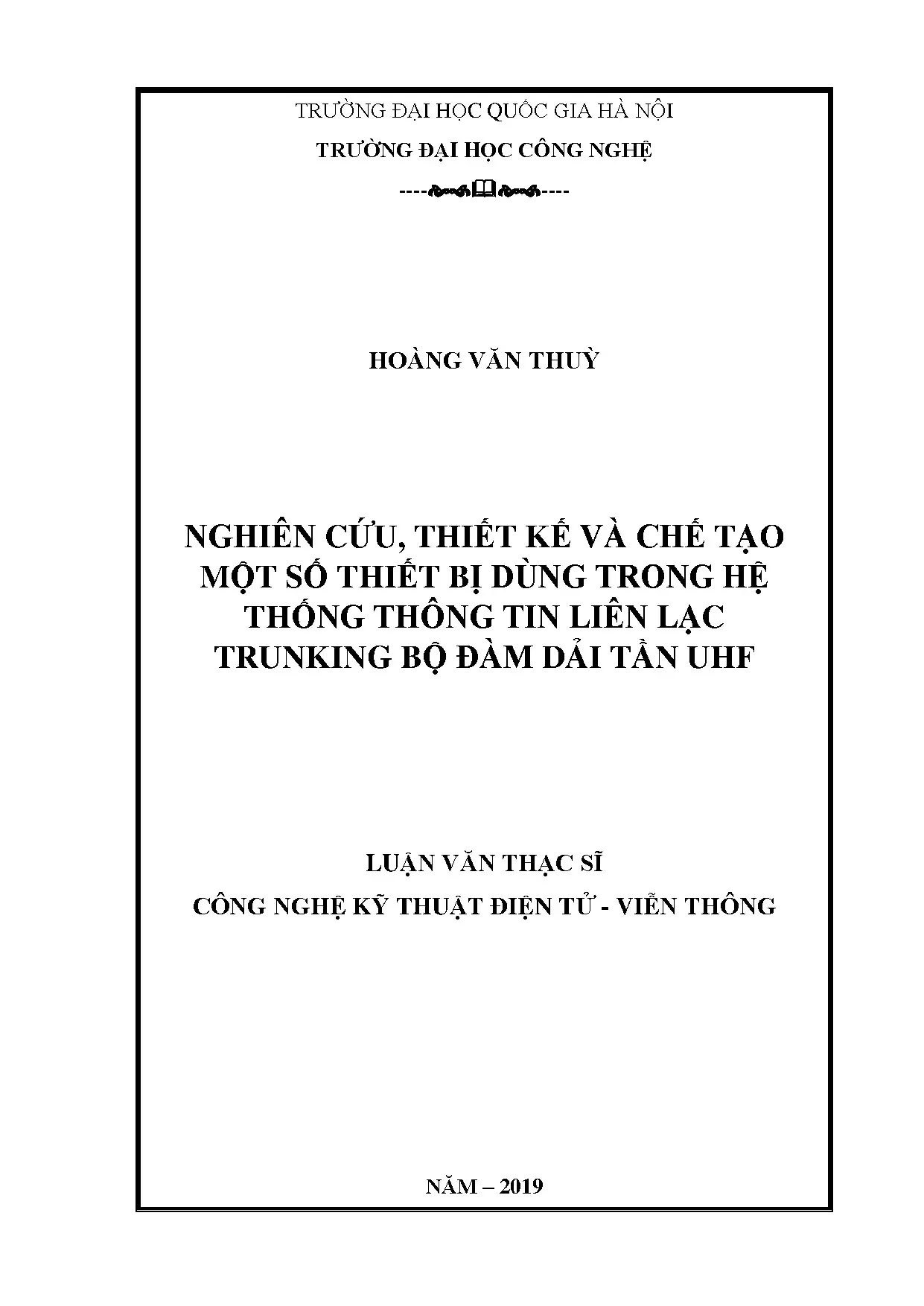

TRƢỜNG ĐẠI HỌC QUỐC GIA HÀ NỘI TRƢỜNG ĐẠI HỌC CÔNG NGHỆ -------- HOÀNG VĂN THUỲ NGHIÊN CỨU, THIẾT KẾ VÀ CHẾ TẠO MỘT SỐ THIẾT BỊ DÙNG TRONG HỆ THỐNG THÔNG TIN LIÊN LẠC TRUNKING BỘ ĐÀM DẢI TẦN UHF LUẬN VĂN THẠC SĨ CÔNG NGHỆ KỸ THUẬT ĐIỆN TỬ - VIỄN THÔNG NĂM – 2019 TIEU LUAN MOI download : skknchat@gmail.com TRƢỜNG ĐẠI HỌC QUỐC GIA HÀ NỘI TRƢỜNG ĐẠI HỌC CÔNG NGHỆ -------- HOÀNG VĂN THUỲ NGHIÊN CỨU, THIẾT KẾ VÀ CHẾ TẠO MỘT SỐ THIẾT BỊ DÙNG TRONG HỆ THỐNG THÔNG TIN LIÊN LẠC TRUNKING BỘ ĐÀM DẢI TẦN UHF Ngành: Công Nghệ Kỹ thuật Điện tử - Viễn thông Chuyên ngành: Kỹ thuật Viễn thông Mã số: 8510302.02 LUẬN VĂN THẠC SĨ KỸ THUẬT VIỄN THÔNG NGƢỜI HƢỚNG DẪN KHOA HỌC: GS. BẠCH GIA DƢƠNG NĂM – 2019 TIEU LUAN MOI download : skknchat@gmail.com LỜI CẢM ƠN Đầu tiên, em xin đƣợc gửi lời cảm ơn sâu sắc đến GS.TS Bạch Gia Dƣơng – Giám đốc Trung tâm nghiên cứu Điện tử viễn thông, Khoa Điện tử viễn thông, đã tận tình chỉ bảo, giúp đỡ và góp ý chi tiết cho em trong quá trình thiết kế và hoàn thành các sản phẩm trong luận văn này. Tiếp theo, em xin đƣợc gửi lời cảm ơn đến tất cả các Thầy Cô đã và đang giảng dạy tại Khoa Điện tử - Viễn thông, Trƣờng Đại học Công Nghệ đã giúp em có những kiến thức cơ bản để làm hành trang trí thức mang theo cũng nhƣ để hoàn thành luận văn này. Kính chúc Thầy Cô luôn dồi dào sức khoẻ, thành công.

Cuối cùng, em xin cảm ơn đến anh chị em, các bạn trong trung tâm nghiên cứu Điện tử Viễn thông cũng nhƣ gia đình, bạn bè, đã luôn quan tâm, động viên và giúp đỡ cho em trong thời gian thực hiện luận văn tốt nghiệp. Xin chân thành cảm ơn! TIEU LUAN MOI download : skknchat@gmail.com LỜI CAM ĐOAN Tôi xin cam đoan luận văn tốt nghiệp “Nghiên cứu, thiết kế và chế tạo một số thiết bị dùng trong hệ thống thông tin liên lạc Trunking bộ đàm dải tần UHF.” là sản phẩm của quá trình nghiên cứu, tìm hiểu của cá nhân dƣới sự hƣớng dẫn, chỉ bảo tận tình của GS.TS Bạch Gia Dƣơng và các thầy cô trong bộ môn, trong khoa. Các số liệu, kết quả trình bày trong luận văn là hoàn toàn trung thực. Tôi không sao chép các tài liệu hay công trình nghiên cứu của ngƣời khác để làm luận văn này.

Trong luận văn có dùng một số tài liệu tham khảo nhƣ đã nêu trong tài liệu tham khảo. Nếu vi phạm tôi xin chịu mọi trách nhiệm. Hà nội, ngày…. năm 2019 Ngƣời thực hiện Hoàng Văn Thùy TIEU LUAN MOI download : skknchat@gmail.com 1 MỤC LỤC 1.

Lý do chọn đề tài. Mục tiêu đề tài. Phƣơng pháp nghiên cứu. Kết cấu của luận văn.

7 CHƢƠNG 1: TỔNG QUÁT CHUNG VỀ HỆ THỐNG TRUNKING DẢI TẦN UHF .2 Cấu trúc của hệ thống.1 Bộ xử lý trung tâm (Tổng đài) – (MSO/Central Switch) .2 Trạm thu phát gốc .3 Bàn điều phối .4 Máy chủ UNS cho ứng dụng giám sát GPS. 16 CHƢƠNG 2: CƠ SỞ LÝ THUYẾT VỀ KỸ THUẬT SIÊU CAO TẦN .1 Cơ sở lý thuyết về thiết kế mạch siêu cao tần.1 Phƣơng trình truyền sóng .2 Hệ số phản xạ .3 Hệ số sóng đứng.2 Phối hợp trở kháng.1 Kỹ thuật phối hợp trở kháng dùng các phần tử tập trung .2 Phối hợp trở kháng dùng một dây nhánh/dây chêm .3 Phối hợp trở kháng bằng đoạn dây /4.1 Khái niệm bộ khuếch đại công suất .2 Các thông số quan trọng của bộ khuếch đại công suất.1 Hệ số tạp âm Noise Figure .2 Hệ số khuếch đại .3 Tính ổn định của hệ thống .3 Bộ chia cộng công suất Wilkinson. 31 CHƢƠNG 4: THIẾT KẾ, MÔ PHỎNG VÀ CHẾ TẠO .1 Yêu cầu thiết kế. 34 TIEU LUAN MOI download : skknchat@gmail.1 Bộ khuếch đại công suất .2 Bộ khuếch đại tạp âm thấp .2 Giải pháp thiết kế .1 Bộ khuếch đại công suất .2 Bộ khuếch đại tạp âm thấp .3 Tính toán, mô phỏng .1 Mạch khuếch đại công suất .2 Mạch tạp âm thấp .4 Thực nghiệm, đo kiểm, đánh giá kết quả .1 Chế tạo Layout mạch in .2 Đo kết quả thực tế.

57 TIEU LUAN MOI download : skknchat@gmail.com 3 DANH MỤC CÁC KÝ HIỆU VÀ CHỮ VIẾT TẮT Ký hiệu Viết tắt Ý nghĩa MSO Mobile Switching Office Tổng đài (chuyển mạch) di động ZC Zone Controller Bộ điều khiển Zone (Site) NMT Network Management Terminal Thiết bị quản lý mạng Thiết bị quản lý kết nối điện ETI Enhanced Management Terminal thoại UNS Unified Network Service Mạng dịch vụ ứng dụng GPS Global Positioning System Hệ thống định vị toàn cầu VMS Virtual Managerment Server Server quản lý ảo NMS Network Managerment System Hệ thống quản lý mạng PDR Packet Data Router Cổng giao tiếp dữ liệu RNG Radio Network Gateway Cổng giao tiếp mạng vô tuyến CSA Common Server Architecture Cấu trúc quản lý mạng chung LAN Local Area Network Mạng cục bộ Radio Frequency Distribution RFDS Hệ thống điều phối vô tuyến System VM Virtual Machine Máy ảo TIEU LUAN MOI download : skknchat@gmail.com 4 DANH MỤC HÌNH VẼ Hình 1.1: Cấu trúc tổng quát của hệ thống Trunking.3: Trung tâm lƣu trữ (DAS).5: Thiết bị định tuyến lõi.6: Core Backhaul Switch.7: Cấu trúc trạm gốc.8: Bàn điều phối .9: Mô hình ứng dụng GPS .1: Biểu diễn mạch tƣơng đƣờng đoạn đƣờng truyền siêu cao tần.3: Sơ đồ phối hợp trở kháng.4: Mạch phối hợp trở kháng hình chữ L.5: Phối hợp trở kháng bằng các đoạn dây nhánh.6: Phối hợp trở kháng bằng dây chêm đôi song song.7: Sơ đồ sử dụng đoạn dây /4.1: Sơ đồ của mạng 2 cửa thông số S.2: Mạng 2 cửa với nguồn và trở kháng tải.3: Điểm nén 1dB và Điểm chặn bậc 3 .4: Mạch ghép chia công suất Wilkinson.5: Sơ đồ tƣơng đƣơng của bộ chia cộng Wilkinson .6: Sơ đồ tƣơng đƣơng bộ Wilkinson ở dạng hở mạch .1: Sơ đồ khối của bộ khuếch đại công suất.2: Hình dáng và cấu trúc chân của MRF648.3: Thông số trở kháng lối vào và lối ra của MRF648.4: Cấu trúc và chức năng từng chân của SPF-3043.5: Bảng tham số S-Parameter của Transistor SPF-3043.6: Mạch phối hợp trở kháng lối vào cho Transistor MRF648.7: Kết quả mô phỏng phối hợp trở kháng lối vào Transistor MRF648.8: Mạch phối hợp trở kháng cho MRF648.9: Kết quả mô phỏng mạch phối hợp trở kháng lối ra.10: Mạch mô phỏng của Wilkinson trên vật liệu FR4.11: Kết quả mô phỏng của mạch Wilkinson.12: Mạch Wilkinson thực tế.13: Mô phỏng mạch lọc thông thấp.14: Kết quả mô phỏng của bộ lọc thông thấp.15: Sơ đồ cơ bản của mạch phối hợp trở kháng.16: Sơ đồ nguyên lý của mạch phối hợp trở kháng lối vào.17: Kết quả mô phỏng tham S11, S21 lối vào.18: Sơ đồ nguyên lý của mạch phối hợp trở kháng lối ra. 43 TIEU LUAN MOI download : skknchat@gmail.19: Kết quả mô phỏng tham S11, S21 lối ra.20: Sơ đồ nguyên lý của mạch LNA.21: Kết quả mô phỏng của mạch LNA.22: Layout của mạch khuếch đại.23: Mạch khuếch đại công suất sau khi đã đƣợc hàn linh kiện.24: Mạch lọc thông thấp sau khi đƣợc lắp ráp.25: Mạch khuếch đại LNA sau khi layout.26: Mạch khuếch đại LNA sau khi hàn linh kiện.27: Đo mạch cộng chia công suất Wilkinson.28: Công suất lối vào của bộ chia cộng công suất Wilkinson .29: Công suất lối ra của mạch Wilkinson tại tần số 450 Mhz .30: Công suất tại 2 lối ra của mạch Wilkinson .31: Công suất lối ra tại 2 cổng của mạch Wilkinson tại tần số 440Mhz 48 Hình 4.32: Đo bộ lọc thông thấp tại tần số 500Mhz .33: Đo bộ lọc thông thấp tại tần số 530Mhz và 570Mhz .34: Sơ đồ đo mạch khuếch đại công suất.35: Công suất tại lối vào của mạch công suất.36: Đo hệ số khuếch đại tại tần số 465Mhz.37: Kết quả đo công suất tại tần số 445Mhz.38: Kết quả đo công suất tại tần số 450Mhz.39: Kết nối mạch LNA với máy phát tín hiệu và máy phân tích phổ.40: Đo hệ số khuếch đại khi có một tầng.41: Đo hệ số khuếch đại của mạch khi có 2 tầng.42: Hệ số khuếch đại của mạch LNA khi có 2 tầng tại tần số 441Mhz.43: Hệ số khuếch đại của mạch LNA tại tần số 460Mhz. 56 TIEU LUAN MOI download : skknchat@gmail.com 6 LỜI NÓI ĐẦU 1. Lý do chọn đề tài Đất nƣớc ta đang đẩy nhanh tiến độ quá trình hoá nền cách mạng công nghiệp, phấn đấu để các bộ ngành đạt những tiêu chí của cách mạng công nghiệp 4.

Hƣởng ứng quá trình phát triển đẩy mạnh tiêu chí của cách mạng công nghiệp 4.0 ngành công an cũng đang từng bƣớc thay đổi, hiện đại hoá các hệ thống thông tin phục vụ các công tác nghiệp vụ cũng nhƣ nâng cao tính bảo mật. Từ những hệ thống thông tin tƣơng tự lỗi thời dần đƣợc thay đổi chuyển sang các hệ thống số hoá. Trong khi đất nƣớc chƣa làm chủ đƣợc các công nghệ sản xuất, cũng nhƣ đặc thù phƣơng thức liên lạc của các lực lƣợng chiến đấu trong công an, quân đội là liên lạc tức thì nhanh chóng, mệnh lệnh phải truyền đồng thời đến nhiều lực lƣợng chiến đấu tại một thời điểm. Do vậy, thiết bị chúng ta phải đi nhập khẩu toàn bộ những trang thiết bị của nƣớc ngoài, xuất phát từ yêu cầu thực tiễn đó bản thân nhận thấy chúng ta cần phải tự làm chủ để tạo ra đƣợc những thiết bị đó đặc biệt là những khối cao tần.

Chính vì vậy luận văn “Nghiên cứu, thiết kế và chế tạo một số thiết bị dùng trong hệ thống thông tin liên lạc trunking bộ đàm dải tần UHF” sẽ tập trung nghiên cứu thiết kế một số phần tử của hệ thống nhƣ bộ khuếch đại tạp âm thấp, bộ khuếch đại công suất. Mục tiêu đề tài Mục đích chính của đề tài luận văn là định hƣớng nghiên cứu và thiết kế một bộ khuếch đại công suất để nâng cao công suất phát của thiết bị nhằm mở rộng vùng phủ sóng cũng nhƣ những tổn hao khi ghép nhiều máy phát trên bộ Combiner. Ngoài ra luận văn cũng thiết kế một bộ khuếch đại tạp âm thấp để khuếch đại tín hiệu thu đƣợc từ anten nhằm nâng cao chất lƣợng của tín hiệu thu đồng thời để nâng cao công suất của tín hiệu để đảm bảo tín hiệu chia tới nhiều máy thu trong một hệ thống Trunking. Một số tham số đƣợc lƣu ý và khảo sát bao gồm hệ số khuếch đại, băng thông , độ chính xác và độ ổn định…qua đó nâng cao vùng phủ sóng của hệ thống Trunking.

Phƣơng pháp nghiên cứu Để thực hiện đƣợc luận văn, phƣơng pháp nghiên cứu gồm: - Phƣơng pháp nghiên cứu lý thuyết: Tìm kiếm, phân tích, tổng hợp lý thuyết về thiết kế mạch siêu cao tần; nghiên cứu phần mềm mô phỏng mạch siêu cao tần ADS2009, phần mềm vẽ mạch in Altium Designer 2017. TIEU LUAN MOI download : skknchat@gmail.
