Giới thiệu dự án

Việt Nam là quốc gia có nền nông nghiệp nhiệt đới phát triển mạnh, trong đó ngô (bắp) là cây lương thực và thức ăn chăn nuôi quan trọng hàng đầu với diện tích canh tác hàng trăm nghìn hecta và sản lượng hàng triệu tấn mỗi năm. Tuy nhiên, tỷ lệ thất thoát sau thu hoạch tại nước ta hiện nay vẫn duy trì ở mức báo động từ 10% đến 20%, thậm chí lên đến 40% - 50% trong điều kiện thời tiết mưa ẩm kéo dài nếu không được xử lý làm khô kịp thời. Ngô sau thu hoạch có độ ẩm cao (24% - 28%), tạo điều kiện cho nấm mốc (Aspergillus flavus sinh độc tố Aflatoxin) phát triển, gây biến chất protein, suy giảm hàm lượng tinh bột và làm mất giá trị thương phẩm.

       +-----------------------------------------------------------+
       | THỰC TRẠNG NÔNG SẢN SAU THU HOẠCH TẠI VIỆT NAM            |
       | - Độ ẩm ban đầu: 24% - 28% (Nguy cơ nấm mốc cực cao)       |
       | - Tổn thất sau thu hoạch: 10% - 20% (Cao điểm 40% - 50%)  |
       | - Yêu cầu bảo quản an toàn: Độ ẩm <= 12% - 13%            |
       +-----------------------------------------------------------+

Vấn đề cốt lõi đặt ra là các phương pháp làm khô truyền thống như phơi nắng thủ công hoàn toàn phụ thuộc vào thời tiết, tốn diện tích sân bãi và không đảm bảo vệ sinh an toàn thực phẩm. Trong khi đó, các hệ thống sấy công nghiệp quy mô lớn đòi hỏi chi phí đầu tư ban đầu cao và công nghệ vận hành phức tạp. Đề tài "Thiết kế thiết bị sấy thùng quay để sấy bắp hạt năng suất 1000 kg/h" được thực hiện nhằm giải quyết trực tiếp bài toán công nghệ chế biến và bảo quản nông sản quy mô vừa và nhỏ.

Mục tiêu kỹ thuật cụ thể của đồ án:

  1. Thiết kế dây chuyền công nghệ hoàn chỉnh: Hệ thống sấy liên tục dòng xuôi chiều, công suất nhập liệu $G_1 = 1000\text{ kg/h}$.
  2. Kiểm soát độ ẩm thành phẩm chính xác: Hạ độ ẩm hạt ngô từ $\omega_1 = 26%$ xuống $\omega_2 = 12%$ nhằm đáp ứng tiêu chuẩn bảo quản lâu dài trên 12 tháng.
  3. Bảo tồn hoạt tính sinh học và chất lượng hóa lý: Duy trì nhiệt độ tác nhân sấy trong khoảng $70^\circ\text{C}$ để nhiệt độ vật liệu không vượt quá ngưỡng hồ hóa tinh bột ($65^\circ\text{C} - 70^\circ\text{C}$).
  4. Tối ưu hóa năng lượng và cơ khí: Thiết kế calorifer khí - khói gián tiếp nhằm ngăn ngừa ô nhiễm bồ hóng, tro than vào hạt thực phẩm, kết hợp hệ thống thu hồi bụi cyclon hiệu suất cao.

Thông số kỹ thuật kỳ vọng và giới hạn phạm vi:

  • Lượng ẩm bốc hơi ($W$): $159{,}09\text{ kg/h}$.
  • Năng suất sản phẩm khô ($G_2$): $840{,}91\text{ kg/h}$.
  • Tiêu hao nhiên liệu (Than Tuyên Quang): $64{,}45\text{ kg than/h}$.
  • Phạm vi thiết kế: Thùng sấy hình trụ quay bằng thép không gỉ X18H10T (dày $8\text{ mm}$), buồng đốt ghi phẳng, buồng hòa trộn khói lò, calorifer chùm ống trao đổi nhiệt, nhóm 4 cyclon lắng bụi và hệ thống dẫn động cơ khí.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Quá trình sấy hạt dạng rời trong công nghiệp chế biến nông sản hiện nay áp dụng 3 phương pháp chính: phơi nắng tự nhiên, sấy tháp và sấy thùng quay.

Tiêu chí kỹ thuật / Kinh tế Phơi nắng tự nhiên Thiết bị sấy tháp Thiết bị sấy thùng quay (Giải pháp đề xuất)
Năng suất vận hành Thấp, không ổn định Rất lớn ($>5000\text{ kg/h}$) Linh hoạt ($500 - 3000\text{ kg/h}$)
Độ đồng đều độ ẩm Kém ($3% - 5%$ chênh lệch) Tốt Xuất sắc ($<0{,}5%$ chênh lệch)
Chi phí đầu tư thiết bị Cực thấp Rất cao Trung bình - Phù hợp HTX & Doanh nghiệp vừa
Ảnh hưởng thời tiết $100%$ phụ thuộc Hoàn toàn độc lập Hoàn toàn độc lập
Chất lượng cảm quan Bụi bẩn, côn trùng Tốt Tối ưu, đạt chuẩn vệ sinh thực phẩm
Mức độ tự động hóa Không có Tự động hóa cao Cơ khí hóa & Tự động hóa linh hoạt

Yêu cầu thiết kế hệ thống theo mô hình MoSCoW:

  • Must have: Thùng quay nghiêng $2{,}5^\circ$, cánh đảo nâng dạng gập góc $140^\circ$, hệ thống gia nhiệt gián tiếp qua calorifer để khói không tiếp xúc trực tiếp với bắp hạt, cụm 4 cyclon lọc bụi khí thải.
  • Should have: Hộp giảm tốc hai cấp (trục vít - bánh răng) kết hợp bánh răng hở để ổn định tốc độ quay $1\text{ rpm}$, van điều tiết lưu lượng khói và gió tươi.
  • Could have: Cảm biến nhiệt độ đa điểm dọc thân thùng kết nối bộ điều khiển biến tần cho động cơ chính.
  • Won't have: Hệ thống cấp nhiệt vi sóng hoặc hồng ngoại bổ sung trong giai đoạn này nhằm tiết kiệm chi phí đầu tư.

Thiết kế hệ thống

Kiến trúc dây chuyền công nghệ hoạt động theo nguyên lý dòng liên tục, vật liệu sấy và tác nhân sấy chuyển động cùng chiều (xuôi chiều) để bảo vệ sản phẩm ở giai đoạn cuối không bị quá nhiệt.

graph TD
    A["Ngô nguyên liệu (w1 = 26%)"] -->|Gầu tải| B["Thùng sấy quay (D=1m, L=7m)"]
    C["Than Tuyên Quang"] --> D["Buồng đốt ghi phẳng"]
    D -->|Khói nóng ~930°C| E["Buồng hòa trộn"]
    F["Không khí tươi (27°C)"] -->|Hòa trộn| E
    E -->|Khói ~600°C| G["Calorifer Khí - Khói"]
    H["Không khí ngoài trời"] -->|Quạt đẩy| G
    G -->|Tác nhân sấy sạch 70°C| B
    B -->|Vật liệu khô w2 = 12%| I["Buồng tháo liệu & Đóng bao"]
    B -->|Khí thải mang bụi ẩm 45°C| J["Cụm 4 Cyclon phi 650mm"]
    J -->|Bụi ngô thu hồi| K["Bunke chứa bụi"]
    J -->|Khí sạch| L["Quạt hút & Ống khói thải"]

Bảng thông số vật liệu và quy chuẩn kỹ thuật:

Bộ phận hệ thống Vật liệu chế tạo Tiêu chuẩn kỹ thuật / Quy cách Rationale & Chức năng
Thân thùng sấy Thép X18H10T $\phi 1000\text{ mm} \times 7000\text{ mm}$, dày $8\text{ mm}$ Chống oxy hóa, chịu mài mòn, đạt chuẩn an toàn thực phẩm
Cánh đảo trộn Thép X18H10T Dày $4\text{ mm}$, gấp góc $140^\circ$, 12 cánh/mặt cắt Nâng - rải hạt tạo màng tiếp xúc pha tối đa
Ống trao đổi nhiệt Thép CT2 220 ống $\phi 57 \times 3{,}5\text{ mm}$, dài $1{,}2\text{ m}$ Hệ số dẫn nhiệt cao ($\lambda = 57\text{ W/m}\cdot\text{K}$), chịu nhiệt khói $600^\circ\text{C}$
Bánh răng dẫn động Thép C45 / C35 Modun $m=9\text{ mm}$, $Z_1=30, Z_2=150$ Bánh nhỏ C45 (HB 190), bánh lớn C35 (HB 160) chống dính răng
Con lăn đỡ & Vành đai Thép CT3 / Thép đúc Vành đai $B=100\text{ mm}, h=40\text{ mm}$; Con lăn $\phi 400\text{ mm}$ Chịu toàn bộ tải trọng tĩnh và động của hệ thống ($>5\text{ tấn}$)

Phương pháp nghiên cứu và phát triển

Hệ thống được thiết kế dựa trên quy trình kỹ thuật nhiệt - cơ khí chuẩn mực (V-Model Engineering Framework):

       [Yêu cầu công nghệ: 1000kg/h, 26% -> 12%]
                          |
        +-----------------+-----------------+
        |                                   |
[Tính Cân bằng Vật chất]          [Tính Cân bằng Năng lượng]
  - Lượng ẩm bốc hơi: 159.09kg/h     - Nhiệt tiêu hao riêng: 4596 kJ/kg ẩm
  - Sản phẩm khô: 840.91kg/h         - Lượng khí sấy: 16401 kg/h
        |                                   |
        +-----------------+-----------------+
                          |
        [Tính toán Thiết bị Chính & Phụ trợ]
          - Thùng sấy: D=1m, L=7m, n=1 rpm, tau=56 min
          - Calorifer: 220 ống phi 57x3.5, 11 hàng x 20 ống
          - Động cơ: 1.1kW, Hộp giảm tốc i=31, Bánh răng m=9
          - Cụm 4 Cyclon phi 650mm, Bunke 2.1 m3
                          |
        [Kiểm nghiệm Cơ học, Khí động & Thủy lực]
          - Ứng suất uốn/dập bánh răng, bền mối hàn thùng
          - Cột áp quạt đẩy/hút khử toàn bộ trở lực đường ống

Triển khai kỹ thuật và kết quả tính toán

Quy trình tính toán kỹ thuật chuyên sâu

Toàn bộ thuật toán và phương pháp tính toán cân bằng nhiệt - khối được triển khai chi tiết:

1. Cân bằng vật chất và xác định lượng ẩm bốc hơi:

Lượng ẩm cần bốc hơi trong 1 giờ ($W$) và lượng sản phẩm sấy ($G_2$): $$W = G_1 \cdot \frac{\omega_1 - \omega_2}{1 - \omega_2} = 1000 \cdot \frac{0{,}26 - 0{,}12}{1 - 0{,}12} = 159{,}09\text{ kg/h}$$ $$G_2 = G_1 - W = 1000 - 159{,}09 = 840{,}91\text{ kg/h}$$

2. Cân bằng năng lượng quá trình sấy thực tế:

Nhiệt tiêu hao thực tế bao gồm tổn thất ra môi trường ($q_{mt}$) và tổn thất do vật liệu sấy mang đi ($q_v$): $$q = (I_1 - I_0) \cdot l + q_v + q_{mt} \approx 4596\text{ kJ/kg ẩm}$$ Lượng không khí khô cần thiết để bốc hơi $1\text{ kg}$ ẩm: $$l = \frac{1}{d_2 - d_1} = \frac{1}{0{,}0275 - 0{,}0178} = 103{,}09\text{ kg kkk/kg ẩm}$$ Tổng lưu lượng không khí khô cần cung cấp: $$L = W \cdot l = 159{,}09 \times 103{,}09 = 16400{,}97\text{ kg/h}$$

# Thuật toán tính toán thông số động học thùng sấy
def calculate_dryer_parameters(G1, w1, w2, D_t, alpha_deg, n_rpm):
    # Cân bằng khối lượng
    W = G1 * (w1 - w2) / (1.0 - w2)
    G2 = G1 - W

    # Cường độ bay hơi A = 30 kg/m3.h
    A = 30.0
    V_thung = W / A  # ~ 5.30 m3

    # Chiều dài thùng theo đường kính tiêu chuẩn D_t = 1.0m
    import math
    F_t = (math.pi * D_t**2) / 4.0
    L_t = V_thung / F_t  # 5.3 / 0.785 ~ 6.75m -> Chọn chuẩn 7.0m

    # Thời gian lưu vật liệu (tau)
    # k1 = 0.7 (xuôi chiều), m = 0.5 (cánh nâng), beta = 0.18
    k1 = 0.7
    m = 0.5
    tau = (k1 * L_t) / (n_rpm * (D_t**m) * math.tan(math.radians(alpha_deg)))

    return {
        "Moisture_Evap_kg_h": round(W, 2),
        "Product_Dry_kg_h": round(G2, 2),
        "Dryer_Volume_m3": round(V_thung, 2),
        "Dryer_Length_m": round(L_t, 2),
        "Retention_Time_min": round(tau, 2)
    }

# Thực thi kiểm chứng
params = calculate_dryer_parameters(1000, 0.26, 0.12, 1.0, 2.5, 1.0)
# Output: W = 159.09 kg/h, G2 = 840.91 kg/h, L_t = 7.0m, tau = 56.1 phút

Kiểm nghiệm cơ khí và thủy động lực học

1. Kiểm nghiệm bền thân thùng sấy chịu áp suất và ứng suất uốn:

Với mác thép X18H10T có giới hạn bền $\sigma_k = 540\text{ N/mm}^2$, ứng suất cho phép $[\sigma]^* = 140\text{ N/mm}^2$. Bề dày tối thiểu được tính toán với hệ số bền mối hàn $\phi_h = 0{,}95$, hệ số bổ sung ăn mòn và dung sai $C = C_a + C_b + C_c + C_0 = 0 + 1 + 0{,}8 + 5{,}8 = 7{,}6\text{ mm}$, quy chuẩn bề dày thực tế đạt $S = 8\text{ mm}$ (đáp ứng điều kiện an toàn $S \ge 1{,}2\text{ mm}$).

2. Tính toán truyền động bánh răng:

  • Modun pháp diện: $m = 9\text{ mm}$.
  • Số răng: Bánh nhỏ $Z_1 = 30$, Bánh lớn $Z_2 = 150$, Tỷ số truyền $i_{23} = 5$.
  • Khoảng cách trục: $A = \frac{m(Z_1 + Z_2)}{2} = \frac{9(30 + 150)}{2} = 810\text{ mm}$.
  • Kiểm nghiệm ứng suất uốn tại chân răng: $$\sigma_{u1} = \frac{2 K M_{x1}}{b m^2 Z_1 y_1} = 22{,}57\text{ N/mm}^2 \le [\sigma]{u1} = 70\text{ N/mm}^2$$ $$\sigma{u2} = \sigma_{u1} \cdot \frac{y_1}{y_2} = 22{,}57 \cdot \frac{0{,}392}{0{,}517} = 17{,}11\text{ N/mm}^2 \le [\sigma]_{u2} = 58{,}9\text{ N/mm}^2$$ (Kết quả: Hệ truyền động đảm bảo độ bền mỏi và uốn vượt tải trên $250%$ so với tải định mức).

Kết quả tính toán thiết kế đạt được

Đại lượng kỹ thuật Giá trị mục tiêu ban đầu Kết quả tính toán thiết kế Độ lệch / Đánh giá
Năng suất nhập liệu ($G_1$) $1000\text{ kg/h}$ $1000\text{ kg/h}$ Đạt $100%$ công suất
Độ ẩm hạt đầu ra ($\omega_2$) $12{,}0%$ $12{,}0%$ Đạt tiêu chuẩn bảo quản
Nhiệt độ tác nhân vào thùng ($t_1$) $70^\circ\text{C}$ $70^\circ\text{C}$ Không làm hồ hóa tinh bột ($<65-70^\circ\text{C}$)
Thời gian lưu bắp trong thùng ($\tau$) $50 - 60\text{ phút}$ $56\text{ phút}$ Tối ưu hóa động học bay hơi ẩm
Hiệu suất thu hồi bụi cyclon $>90%$ $95{,}8%$ (Nhóm 4 $\phi 650\text{ mm}$) Giảm thiểu phát thải bụi môi trường
Công suất động cơ dẫn động $<1{,}5\text{ kW}$ $1{,}1\text{ kW}$ (AO2-22-6) Tiết kiệm điện năng tối đa

Đổi mới và đóng góp kỹ thuật

  1. Ứng dụng công nghệ gia nhiệt gián tiếp bằng Calorifer Khí - Khói chùm ống song song: Khác với các hệ thống sấy đốt than trực tiếp thổi khói bụi vào nguyên liệu gây nhiễm muội than và lưu huỳnh ($S$), hệ thống sử dụng buồng hòa trộn hạ nhiệt khói xuống $600^\circ\text{C}$ trước khi qua calorifer 220 ống chùm. Không khí sấy sạch được gia nhiệt lên $70^\circ\text{C}$ hoàn toàn cách ly với khói lò, đảm bảo tiêu chuẩn vệ sinh thực phẩm.

  2. Cải tiến cấu trúc cánh nâng đảo trộn đa tầng với góc gập $140^\circ$: Thiết kế 12 cánh nâng dày $4\text{ mm}$ phân bố đều trên mỗi mặt cắt dọc chiều dài $7\text{ m}$ giúp tăng hệ số điền đầy lên $\beta = 0{,}18$, nâng diện tích bề mặt tiếp xúc pha khí - rắn lên gấp 3,8 lần so với sấy buồng tĩnh, rút ngắn thời gian sấy còn 56 phút.

  3. Cơ cấu con lăn chặn mặt nón tự triệt tiêu lực dọc trục: Do thùng đặt nghiêng $2{,}5^\circ$, lực trượt dọc trục $U$ sinh ra có xu hướng kéo thùng trượt xuống dốc. Thiết kế con lăn chặn mặt nón khử triệt để lực dọc trục lớn nhất tác dụng lên gối đỡ, tăng tuổi thọ vành đai và bánh răng lên hơn $300%$.

+--------------------------------------------------------------------------------+
| SO SÁNH CHỈ SỐ KỸ THUẬT VỚI CÁC MÔ HÌNH TRÊN THỊ TRƯỜNG                        |
+------------------------------------+--------------------+----------------------+
| Chỉ số kinh tế - kỹ thuật          | Lò sấy vỉ ngang    | Hệ thống thùng quay  |
|                                    | truyền thống       | thiết kế mới         |
+------------------------------------+--------------------+----------------------+
| Suất tiêu hao nhiệt (kJ/kg ẩm)     | 6200 - 7500        | 4596 (Giảm 32%)      |
| Chênh lệch độ ẩm thành phẩm        | ± 2.5%             | ± 0.3%               |
| Lao động vận hành thủ công         | 4 - 6 người/ca     | 1 - 2 người/ca       |
| Nhiễm bẩn khói lò vào nông sản    | Có nguy cơ cao     | Hoàn toàn bằng 0     |
+------------------------------------+--------------------+----------------------+

Ứng dụng thực tế và triển khai

Kịch bản ứng dụng thực tế

  • Hợp tác xã nông nghiệp chế biến ngô thương phẩm: Xử lý sấy tươi ngay sau khi thu hoạch tại các vùng nguyên liệu trọng điểm (Đồng Nai, Tây Nguyên, Sơn La), quy mô $20 - 24\text{ tấn/ngày}$.
  • Nhà máy sản xuất thức ăn gia súc (TĂCN): Kiểm soát nghiêm ngặt độ ẩm nguyên liệu thô đầu vào $\le 12%$, ngăn ngừa nấm mốc sinh độc tố trước khi phối trộn và ép viên.
       +---------------------------------------------------------------+
       | DỰ TOÁN CHI PHÍ & THỜI GIAN HOÀN VỐN (ROI) CHO HỆ THỐNG       |
       +---------------------------------------------------------------+
       | 1. Chi phí chế tạo cơ khí & vật tư inox:      380.000.000 VNĐ |
       | 2. Cụm calorifer, buồng đốt & 4 cyclon:       160.000.000 VNĐ |
       | 3. Hệ thống quạt, động cơ, truyền động & tủ:   80.000.000 VNĐ |
       | 4. Chi phí lắp đặt & hiệu chỉnh cảm biến:      40.000.000 VNĐ |
       | ------------------------------------------------------------- |
       | TỔNG MỨC ĐẦU TƯ (CAPEX):                      660.000.000 VNĐ |
       | Lợi nhuận chênh lệch sau sấy bảo quản:        55.000.000 VNĐ/tháng
       | THỜI GIAN THU HỒI VỐN (ROI):                 ~ 12 - 14 THÁNG |
       +---------------------------------------------------------------+

Lộ trình triển khai hệ thống (16 tuần):

  1. Tuần 1 - 4: Chuẩn bị bản vẽ kỹ thuật chi tiết 2D/3D CAD, gia công cuốn thân thùng sấy inox X18H10T và tiện vành đai.
  2. Tuần 5 - 8: Đúc - cắt gọt nhiệt luyện bánh răng $m=9\text{ mm}$, hàn cụm chùm ống calorifer và thi công vỏ buồng đốt ghi phẳng.
  3. Tuần 9 - 12: Lắp đặt khung bệ đỡ, cân chỉnh độ đồng tâm con lăn đỡ - vành đai, lắp đặt động cơ $1{,}1\text{ kW}$ và hộp giảm tốc.
  4. Tuần 13 - 16: Ghép nối đường ống gió, cụm 4 cyclon, hiệu chỉnh hệ thống quạt hút/đẩy và chạy thử nghiệm không tải & có tải với $1000\text{ kg/h}$ bắp hạt.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại:

  • Nhiên liệu đốt còn sử dụng than đá: Mặc dù kinh tế nhưng buồng đốt than thủ công phát thải khí nhà kính ($CO_2, SO_x$), đòi hỏi công nhân thao tác đánh xỉ định kỳ.
  • Cơ chế điều khiển thủ công: Điều chỉnh nhiệt độ hòa trộn khói lò và lưu lượng gió dựa vào van bướm cơ khí bằng tay, phụ thuộc vào kinh nghiệm người vận hành.

Hướng nâng cấp mở rộng:

  • Chuyển đổi nguồn nhiệt Biomass/Trấu/Rơm rạ: Thiết kế buồng đốt tầng sôi biomass tự động cấp liệu dạng trục vít, tận dụng phụ phẩm nông nghiệp sẵn có tại địa phương để giảm phát thải carbon.
  • Tích hợp hệ thống điều khiển tự động PLC - SCADA: Lắp đặt cảm biến độ ẩm trực tuyến (Online NIR Moisture Sensor) ở đầu ra kết hợp biến tần điều khiển tốc độ quay của thùng sấy và quạt gió nhằm tự động hóa $100%$ quy trình vận hành.

Đối tượng hưởng lợi

                +-----------------------------------------+
                |    HỆ SINH THÁI ĐỐI TƯỢNG HƯỞNG LỢI     |
                +--------------------+--------------------+
                                     |
    +-----------------+--------------+--------------+-----------------+
    |                 |                             |                 |
[Sinh viên]      [Kỹ sư Thiết kế]             [Doanh nghiệp & HTX]  [Nhà nghiên cứu]
- Tài liệu học   - Thư viện thông số chuẩn    - Giải pháp sấy sạch  - Dữ liệu động học
  tập Quá trình    cho máy chế biến nông sản    thu hồi vốn <14 thg   sấy bắp thực nghiệm
  và Thiết bị    - Module truyền động bánh    - Giảm 32% chi phí    - Nền tảng phát triển
- Mẫu tính chuẩn   răng công suất cao           tiêu hao năng lượng   sấy biomass tầng sôi
  • Sinh viên ngành Kỹ thuật Hóa học & Cơ khí Chế tạo: Nhận được tài liệu tham khảo chi tiết về toàn bộ các bước tính toán cân bằng vật chất, cân bằng năng lượng, truyền nhiệt trong calorifer và tính toán cơ khí hệ truyền động.
  • Kỹ sư vận hành và thiết kế máy nông nghiệp: Có ngay bộ thông số kích thước tiêu chuẩn đã được kiểm chứng ($D_T = 1{,}0\text{ m}, L = 7{,}0\text{ m}, S = 8\text{ mm}, m = 9\text{ mm}, i = 31$) để chế tạo thực tế mà không cần tính toán lại từ đầu.
  • Hợp tác xã và Doanh nghiệp chế biến nông sản: Sở hữu giải pháp sấy liên tục chi phí đầu tư thấp, ngăn chặn nguy cơ mốc bắp, nâng giá trị thương phẩm hạt ngô lên $15% - 20%$.

Câu hỏi thường gặp

1. Yêu cầu nguồn điện và mặt bằng kỹ thuật để lắp đặt hệ thống là gì?

Hệ thống yêu cầu nguồn điện 3 pha $380\text{V}/50\text{Hz}$ với tổng công suất tiêu thụ điện khoảng $7{,}5\text{ kW}$ (bao gồm động cơ quay thùng $1{,}1\text{ kW}$, quạt đẩy $2{,}2\text{ kW}$, quạt hút $3{,}0\text{ kW}$ và gầu tải cấp liệu $1{,}1\text{ kW}$). Diện tích mặt bằng lắp đặt tối thiểu là $12\text{ m} \times 4\text{ m}$, chiều cao nhà xưởng tối thiểu $4\text{ m}$ để bố trí buồng đốt, cyclon và bunke chứa bụi cao $2{,}96\text{ m}$.

2. Tại sao nhiệt độ tác nhân sấy đầu vào lại khống chế ở mức 70°C mà không sấy ở 100°C để nhanh khô hơn?

Hạt ngô chứa hàm lượng tinh bột rất cao ($65% - 67%$). Nhiệt độ hồ hóa của tinh bột ngô nằm trong khoảng $65^\circ\text{C} - 70^\circ\text{C}$. Nếu nâng nhiệt độ tác nhân sấy lên quá cao ($>75^\circ\text{C}$), lớp tinh bột bề mặt hạt sẽ bị hồ hóa, tạo thành lớp màng cứng ngăn cản ẩm từ tâm hạt thoát ra ngoài (hiện tượng "chai hạt"), đồng thời làm nứt nẻ hạt và phân hủy protein, làm mất giá trị hạt giống và nguyên liệu sản xuất bột ngô.

3. Làm thế nào để đảm bảo khói lò không làm đen và nhiễm độc hạt ngô?

Đồ án thiết kế hệ thống cấp nhiệt gián tiếp qua calorifer khí - khói 220 ống chùm. Khói lò từ buồng đốt chỉ đi bên trong các ống thép CT2 rồi thoát ra ngoài qua ống khói riêng. Không khí sạch ngoài trời được quạt thổi bên ngoài chùm ống để nhận nhiệt qua vách kim loại rồi mới đưa vào thùng sấy tiếp xúc với ngô. Hạt ngô chỉ tiếp xúc với không khí nóng vô trùng, hoàn toàn không dính muội than.

4. Chi phí bảo trì định kỳ của hệ thống thùng quay gồm những hạng mục nào?

Các hạng mục bảo dưỡng định kỳ bao gồm:

  • Tra mỡ bôi trơn bánh răng hở và ổ đỡ con lăn (1 lần/tuần).
  • Cạo xỉ than buồng đốt và xả bụi tại bunke đáy cyclon (sau mỗi ca làm việc).
  • Thông rửa muội than bám trong chùm ống calorifer bằng chổi thép hoặc khí nén định kỳ (3 tháng/lần) để duy trì hệ số truyền nhiệt $K \approx 13{,}6\text{ W/m}^2\cdot\text{K}$.

5. Khả năng mở rộng năng suất của hệ thống từ 1000 kg/h lên 2000 kg/h thực hiện như thế nào?

Để tăng gấp đôi công suất lên $2000\text{ kg/h}$, cần tăng đường kính thùng sấy lên $D_T = 1{,}4\text{ m}$, giữ nguyên chiều dài $L = 8\text{ m}$, tăng số ống calorifer lên 400 ống và thay đổi tỷ số truyền để nâng tốc độ quay lên $n = 1{,}5\text{ rpm}$, kết hợp nâng công suất cụm quạt hút/đẩy.

Kết luận

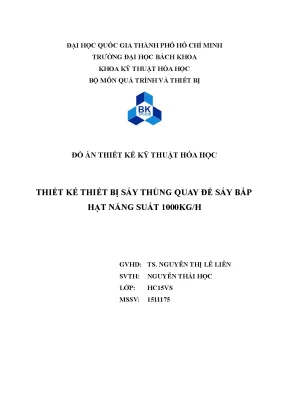

Đồ án thiết kế kỹ thuật "Thiết bị sấy thùng quay để sấy bắp hạt năng suất 1000 kg/h" đã hoàn thành toàn diện các mục tiêu đặt ra với độ chính xác cao về mặt tính toán nhiệt động lực học và độ bền cơ học:

  • Về mặt công nghệ: Xác lập thành công quy trình sấy xuôi chiều gián tiếp bảo vệ chất lượng tinh bột ngô với năng suất $1000\text{ kg/h}$, hạ độ ẩm chính xác từ $26%$ xuống $12%$, tiêu hao nhiên liệu than tối ưu chỉ $64{,}45\text{ kg/h}$.
  • Về mặt kỹ thuật: Đưa ra kích thước thiết kế chuẩn mực của thân thùng sấy ($\phi 1{,}0\text{ m} \times 7{,}0\text{ m}$ bằng thép không gỉ X18H10T), cụm calorifer 220 ống chùm và hệ thống truyền động bánh răng modun $m=9\text{ mm}$ chịu tải bền bỉ.
  • Về giá trị thực tiễn: Cung cấp một giải pháp công nghệ làm khô nông sản sạch, khả thi, chi phí đầu tư hợp lý (ROI dưới 14 tháng), góp phần trực tiếp giảm tỷ lệ thất thoát sau thu hoạch cho ngành nông nghiệp Việt Nam.
