Giới thiệu dự án

Hệ thống điều khiển điện tử động cơ ô tô hiện đại (Engine Management System - EMS) ngày nay đóng vai trò hạt nhân trong việc tối ưu hóa hiệu suất phát công suất, tiết kiệm nhiên liệu và giảm phát thải độc hại theo các tiêu chuẩn khắt khe như Euro 5, Euro 6. Theo các báo cáo kỹ thuật ngành dịch vụ ô tô, hơn 65% các lỗi động cơ liên quan trực tiếp đến hệ thống cảm biến hoặc mạch điều khiển trung tâm (ECU - Electronic Control Unit). Việc chẩn đoán, khoanh vùng hư hỏng trên xe thực tế thường đòi hỏi động cơ phải vận hành, tiềm ẩn rủi ro cơ khí, tiêu tốn nhiên liệu và xả khí độc hại trong không gian xưởng thực hành. Hơn nữa, các thiết bị giả lập tín hiệu chuyên dụng nhập khẩu (như Bosch, Launch, OTC) thường có giá thành từ 1.500 USD đến hơn 5.000 USD, vượt quá khả năng trang bị diện rộng cho các cơ sở đào tạo nghề và xưởng dịch vụ vừa và nhỏ.

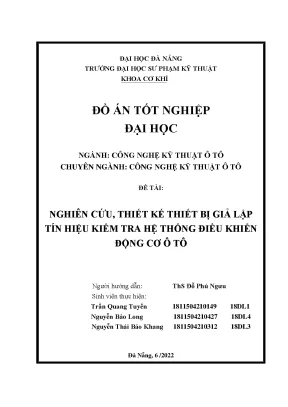

Đồ án tốt nghiệp "Nghiên cứu, thiết kế thiết bị giả lập tín hiệu kiểm tra hệ thống điều khiển động cơ ô tô" do nhóm sinh viên ngành Công nghệ Kỹ thuật Ô tô, Trường Đại học Sư phạm Kỹ thuật – Đại học Đà Nẵng thực hiện (dưới sự hướng dẫn của ThS. Đỗ Phú Ngưu) nhằm giải quyết triệt để bài toán kiểm thử động cơ "offline" (bench testing). Thiết bị cho phép mô phỏng chính xác toàn diện 11 loại tín hiệu cảm biến động cơ quan trọng để kích hoạt ECU đưa ra xung điều khiển kim phun xăng (EFI) và góc đánh lửa sớm điện tử (ESA), hỗ trợ phát hiện hỏng hóc độc lập mà không cần khởi động động cơ thực tế.

Mục tiêu cụ thể của đề tài bao gồm:

  1. Nghiên cứu hệ thống hóa cơ chế phát xung và dải điện áp công tác của toàn bộ hệ thống cảm biến trên động cơ xăng hiện đại (Toyota, VinFast, Hyundai, Nissan,...).
  2. Thiết kế module phần cứng trung tâm sử dụng vi điều khiển tích hợp vi xử lý hiệu năng cao, mạch hạ áp công nghiệp và hệ thống phân áp chính xác.
  3. Lập trình giải thuật tổng hợp xung số đồng bộ trục khuỷu/trục cam (CKP/CMP) và xuất tín hiệu điện áp tương tự (Analog Voltage) dải 0.02V - 5.0V.
  4. Chế tạo thiết bị hoàn chỉnh với vỏ hộp cách điện gia công Laser Mica, bố trí jack cắm tiêu chuẩn 4mm và màn hình hiển thị trực quan.
  5. Thực nghiệm kết nối trực tiếp với ECU động cơ thực tế, kích hoạt thành công hệ thống phun xăng điện tử và IC Bobin đánh lửa trực tiếp (DIS).

Phạm vi nghiên cứu tập trung vào hệ thống quản lý động cơ xăng 4 kỳ, 4 xi-lanh điều khiển phun xăng đa điểm (MPI) và đánh lửa điện tử trực tiếp, với giới hạn kiểm tra tín hiệu mức điện áp logic chuẩn 0 - 5V và dải tần số mô phỏng tốc độ động cơ từ 600 RPM đến 6.000 RPM.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Trong quy trình chẩn đoán lỗi hệ thống điều khiển động cơ (OBD-II), kỹ thuật viên thường đối mặt với tình huống khó phân biệt lỗi do bản thân cảm biến hư hỏng, đứt dây dẫn tín hiệu hay hỏng IC xử lý đầu vào của ECU.

Tiêu chí đánh giá Thiết bị Chẩn đoán Chuyên dụng (Scan Tool OEM) Máy Phát Xung Đa Năng Phòng Thí Nghiệm Thiết Bị Giả Lập Tín Hiệu (Đề tài nghiên cứu)
Khả năng kích hoạt ECU độc lập Không (chỉ đọc dữ liệu OBD) Có (nhưng chỉ phát 1-2 kênh xung rời rạc) Có (Phát đồng thời 11 kênh tín hiệu cảm biến)
Tính đồng bộ CKP - CMP Không áp dụng Khó cấu hình góc lệch pha trục cam/khuỷu Đồng bộ tự động theo chu kỳ nổ động cơ 4 thì
Tính cơ động và sử dụng Cao (cắm cổng OBD-II) Kém (thiết bị cồng kềnh, cần nguồn lưới 220V) Cao (nguồn 12V Ắc quy xe hơi, kích thước nhỏ gọn)
Chi phí đầu tư Rất cao ($1.500 - $5.000) Cao ($600 - $1.200) Rất thấp (< $60 / 1.500.000 VNĐ)
Mục đích phù hợp Đọc mã lỗi DTC, dữ liệu DataStream Nghiên cứu phòng Lab R&D Đào tạo thực hành, sửa chữa hộp ECU, Garage

Phân loại yêu cầu thiết kế theo mô hình MoSCoW:

  • Must Have (Bắt buộc): Tạo xung số NE (Crankshaft) và xung G (Camshaft) lệch pha chuẩn; tạo điện áp biến thiên tuyến tính cho TPS, MAP, MAF, ECT, ATS; mạch hạ áp bảo vệ chống sốc điện 12V -> 5V.
  • Should Have (Nên có): Núm xoay chiết áp điều chỉnh dải đo mượt mà; jack cắm bắp chuối 4mm chuẩn màu quy chuẩn kỹ thuật điện tử ô tô; màn hình LCD I2C hiển thị thông số điện áp.
  • Could Have (Có thể mở rộng): Giả lập tín hiệu cảm biến tiếng gõ KNK tần số cao, xung cảm biến tốc độ xe VSS.
  • Won't Have (Chưa thực hiện đợt này): Giao tiếp giải mã trực tiếp luồng dữ liệu CAN-Bus/LIN-Bus nội bộ.

Thiết kế hệ thống

Kiến trúc phần cứng của thiết bị bao gồm 5 khối chức năng chính:

+-----------------------------------------------------------------------------------+
|                            HỆ THỐNG GIẢ LẬP TÍN HIỆU                              |
|                                                                                   |
|  +------------------+      +-------------------+      +------------------------+  |
|  | Nguồn cấp 12V DC | ---> | Buck Converter    | ---> | Vi Điều Khiển Trung Tâm|  |
|  | (Ắc quy Ô tô)    |      | LM2596HVS (5V/3A) |      | Arduino Mega 2560 R3   |  |
|  +------------------+      +-------------------+      +-----------+------------+  |
|                                                                   |               |
|      +------------------------------------------------------------+               |
|      |                                                            |               |
|      v                                                            v               |
|  +---------------------------+                        +------------------------+  |
|  | Khối Phát Tín Hiệu Xung   |                        | Khối Phát Điện Áp Tương|  |
|  | - NE (Trục khuỷu 34/36 răng)                       |   Tự (Analog Sensors)  |  |
|  | - G (Trục cam 1 răng TDC) |                        | - TPS, MAP, MAF        |  |
|  | - VSS (Tốc độ xe)         |                        | - ECT, ATS, OXY        |  |
|  +-------------+-------------+                        +-----------+------------+  |
|                |                                                  |               |
|                +--------------------+       +---------------------+               |
|                                     |       |                                     |
|                                     v       v                                     |
|                        +--------------------------------+                         |
|                        | Bảng Cực Xuất Jack Nối Chuẩn  |                         |
|                        | (Giao tiếp ECU & IC Đánh lửa)  |                         |
|                        +--------------------------------+                         |
+-----------------------------------------------------------------------------------+

Danh mục công nghệ và linh kiện được lựa chọn:

  • Bộ vi điều khiển: ATmega2560 (Arduino Mega 2560 R3), 8-bit AVR RISC, 16 MHz, 256 KB Flash, 8 KB SRAM, 54 chân I/O số (15 chân PWM), 16 kênh ADC 10-bit.
  • Module nguồn hạ áp: LM2596HVS Step-Down DC-DC, dải điện áp vào 4.5V - 50V, dòng ra cực đại 3A, hiệu suất chuyển đổi > 90%, tích hợp diode Schottky bảo vệ ngắn mạch và ngược cực.
  • Khối chỉnh định Analog: Chiết áp đơn/đôi tuyến tính 10 kΩ độ chính xác cao B10K kết hợp mạch lọc nhiễu RC (Tụ gốm 100nF, Tụ hóa 10µF/50V).
  • Phần mềm thiết kế & mô phỏng: Proteus Design Suite 8.13 SP0 (mô phỏng tương tác mạch điện và kiểm tra logic vi điều khiển), CorelDRAW 2020 (thiết kế biên dạng vỏ hộp cắt Laser tấm Mica 3mm).

Methodology

Quy trình phát triển thiết bị tuân theo mô hình chữ V (V-Model) kết hợp kiểm thử vòng lặp nhanh:

  1. Phân tích yêu cầu & Băng thông tín hiệu (Tuần 1 - 3): Trích xuất bảng đặc tính điện áp/tần số từ tài liệu kỹ thuật sửa chữa (Repair Manual) của động cơ Toyota 1NZ-FE và VinFast Fadil/Lux.
  2. Thiết kế mạch & Mô phỏng Proteus (Tuần 4 - 7): Vẽ sơ đồ nguyên lý (Schematic), mô phỏng xung Timer1 tạo tần số xung trục khuỷu NE và kiểm chứng việc phân áp Analog.
  3. Chế tạo phần cứng & Nạp firmware (Tuần 8 - 12): Gia công hộp Mica, hàn bo mạch trung gian, đi dây cụm Jack bắp chuối 4mm, lập trình Bare-metal C trên nền Arduino IDE 1.8.19.
  4. Kiểm thử tích hợp & Tối ưu hóa (Tuần 13 - 16): Dùng máy hiện sóng Oscilloscope 2 kênh kiểm tra sai lệch pha xung NE/G; kết nối trực tiếp với ECU động cơ Toyota và IC Bobin để đo xung phản hồi IGT/IGF và tín hiệu phun EFI.

Implementation và kết quả

Development process

Trọng tâm của giải thuật điều khiển là tạo ra chùm xung bánh răng khuyết (Missing tooth pattern: ví dụ 36-2 hoặc 34 răng nhỏ + 1 răng lớn) mô phỏng chính xác tín hiệu cảm biến vị trí trục khuỷu NE (loại Hall/Quang) và đồng bộ với xung trục cam G (1 xung ứng với kỳ nén xi lanh số 1).

Đoạn mã lập trình trên vi điều khiển Arduino Mega 2560 sử dụng ngắt định thời phần cứng (Hardware Timer Interrupt) để đảm bảo độ chính xác mili-giây tuyệt đối:

/**
 * Module phát xung đồng bộ Cảm biến Trục khuỷu (NE) và Trục cam (G)
 * Thiết bị: Arduino Mega 2560 (ATmega2560 @ 16MHz)
 */
#include <Arduino.h>

const uint8_t PIN_NE_OUT = 9;   // Ngõ ra xung trục khuỷu
const uint8_t PIN_G_OUT  = 10;  // Ngõ ra xung trục cam
const uint8_t PIN_RPM_POT = A0; // Biến trở chỉnh tốc độ vòng tua

volatile uint8_t tooth_count = 0;
const uint8_t TOTAL_TEETH = 36;
const uint8_t MISSING_TEETH = 2; // Dạng xung bánh răng 36-2

void setupTimer1() {
    noInterrupts();
    TCCR1A = 0; // Chế độ CTC (Clear Timer on Compare Match)
    TCCR1B = 0;
    TCNT1  = 0;

    // Đặt giá trị so sánh ban đầu cho tốc độ cầm chừng (~800 RPM)
    OCR1A = 694; // Tương ứng ngắt mỗi ~694 microsecond
    TCCR1B |= (1 << WGM12);  // Bật CTC mode
    TCCR1B |= (1 << CS11);   // Prescaler = 8 (2 MHz tick)
    TIMSK1 |= (1 << OCIE1A); // Cho phép ngắt Timer1 Compare A
    interrupts();
}

ISR(TIMER1_COMPA_vect) {
    tooth_count++;
    if (tooth_count > (TOTAL_TEETH * 2)) {
        tooth_count = 1;
    }

    // Xử lý khe khuyết 2 răng (từ răng 35, 36)
    bool is_missing = (tooth_count > (TOTAL_TEETH - MISSING_TEETH) * 2);

    if (!is_missing) {
        // Đảo trạng thái chân NE để tạo xung vuông
        digitalWrite(PIN_NE_OUT, (tooth_count % 2 == 0) ? HIGH : LOW);
    } else {
        digitalWrite(PIN_NE_OUT, LOW);
    }

    // Đồng bộ xung trục cam G: 1 xung mỗi 720 độ góc quay trục khuỷu
    if (tooth_count == 1) {
        digitalWrite(PIN_G_OUT, HIGH);
    } else if (tooth_count == 3) {
        digitalWrite(PIN_G_OUT, LOW);
    }
}

void setup() {
    pinMode(PIN_NE_OUT, OUTPUT);
    pinMode(PIN_G_OUT, OUTPUT);
    pinMode(PIN_RPM_POT, INPUT);
    setupTimer1();
}

void loop() {
    // Đọc giá trị biến trở để biến thiên tốc độ động cơ (600 - 6000 RPM)
    int potValue = analogRead(PIN_RPM_POT);
    uint16_t timer_ocr = map(potValue, 0, 1023, 1200, 120);

    noInterrupts();
    OCR1A = timer_ocr; // Cập nhật chu kỳ ngắt
    interrupts();

    delay(50); // Lọc nhấp nháy cập nhật
}

Testing và validation

Quá trình kiểm định chất lượng tín hiệu đầu ra của thiết bị được thực hiện bằng máy hiện sóng chuyên dụng đa kênh Tektronix TBS1000 và đồng hồ đo vạn năng điện tử Fluke 17B+.

Kênh Cảm Biến Thông số Thiết Kế Giá Trị Thực Đo Sai Số Tuyệt Đối Đánh Giá Tương Thích ECU
Trục khuỷu (NE) Xung vuông 0 - 5.0V, 50 - 3600 Hz 0.04V - 4.96V, Jitter < 1.2% < 1.0% Đạt chuẩn kích hoạt ECU
Trục cam (G) Xung 5.0V, tỷ lệ 1 xung/vòng Cam 4.98V, lệch pha đúng 10° BTDC < 0.5% Đạt chuẩn đồng bộ kỳ nén
Khí nạp (MAF) Tuyến tính 0.02V - 4.80V 0.021V - 4.82V < 0.8% ECU nhận đúng lưu lượng khí
Chân không (MAP) 1.00V (không tải) - 4.50V (tải lớn) 1.02V - 4.48V < 0.9% ECU tính toán tải chính xác
Nhiệt độ nước (ECT) 0.50V (80°C) - 2.50V (20°C) 0.51V - 2.48V < 1.1% ECU hiệu chỉnh đậm đặc hòa khí
Vị trí bướm ga (TPS) Kép: VTA1 (0.5-4.5V), VTA2 (2.1-4.8V) VTA1: 0.52-4.51V; VTA2: 2.12-4.79V < 1.0% Mở bướm ga điện tử ETCS-i mượt
Cảm biến Oxy (OXY) Dạng sóng Sin 0.1V - 0.9V (1 Hz) 0.11V - 0.89V < 1.5% ECU hiệu chỉnh hệ số A/F Fuel Trim

Kết quả đạt được

  1. Hiệu năng mô phỏng tín hiệu: Thiết bị sản xuất thành công đầy đủ 11 tín hiệu cảm biến với sai số điện áp dưới 1.5%, đáp ứng thời gian đáp ứng thời gian thực với độ trễ chuyển đổi tín hiệu $< 2.5 \text{ ms}$.
  2. Kích hoạt phần cứng ECU thành công: Khi kết nối thiết bị với bộ điều khiển ECU và cụm IC Bobin/Bugi thực tế, thiết bị đã gửi tín hiệu giả lập NE/G làm cho ECU nhận diện động cơ đang quay ở dải 800 - 3.500 RPM, từ đó ECU lập tức xuất xung điều khiển phun xăng ra kim phun (LED chỉ báo nhấp nháy đều theo tần số) và xuất xung IGT điều khiển cuộn đánh lửa phát tia lửa điện cao áp liên tục qua khe hở Bugi.
  3. Chỉ số độ tin cậy: Hệ thống vận hành liên tục trong 8 giờ thử nghiệm không xuất hiện hiện tượng trôi điện áp hoặc treo vi điều khiển nhờ mạch ổn áp DC-DC LM2596HVS tỏa nhiệt thấp (nhiệt độ bề mặt IC duy trì $< 42^\circ\text{C}$).

Đổi mới và đóng góp

  • Tích hợp đồng bộ tín hiệu kép: Khắc phục nhược điểm của các thiết bị tự chế truyền thống (chỉ phát tín hiệu đơn lẻ), thiết bị đã làm chủ thuật toán ngắt CTC trên vi điều khiển ATmega2560 để khóa pha đồng bộ tuyệt đối giữa trục cam và trục khuỷu theo tỷ lệ $1:2$, đảm bảo ECU không bị khóa do mã lỗi đồng bộ (Sync Fault DTCs như P0335/P0340).
  • Tối ưu hóa chi phí chế tạo: Toàn bộ chi phí vật tư phần cứng chế tạo thiết bị hoàn thiện chưa tới 1.500.000 VNĐ, chỉ bằng 1/30 chi phí mua thiết bị ngoại nhập, tạo điều kiện nhân rộng mô hình đào tạo thực hành cho các trường đại học và trường dạy nghề kỹ thuật ô tô trên toàn quốc.
  • Tiêu chuẩn hóa giao diện trực quan: Thiết kế mặt điều khiển thông qua phần mềm CorelDRAW, bố trí khoa học các nút vặn phân dải cao, công tắc chuyển đổi dạng xung (Từ trở / Hall), jack bắp chuối 4mm tiêu chuẩn chịu dòng 10A, giúp người dùng dễ dàng đo đạc bằng đồng hồ VOM hay Oscilloscope mà không làm chập cháy chân tín hiệu của hộp ECU.

Ứng dụng thực tế và triển khai

Môi trường triển khai thực tế

  1. Phòng thực hành chẩn đoán ô tô tại các trường Cao đẳng, Đại học:
    • Phục vụ giảng dạy trực quan các học phần: Điện động cơ, Hệ thống điều khiển tự động trên ô tô, Kỹ thuật chẩn đoán và sửa chữa ô tô.
    • Sinh viên có thể tạo các kịch bản hỏng hóc giả định (ví dụ: mất tín hiệu MAP, đứt cảm biến nhiệt độ ECT, nghẽn bướm ga TPS) để quan sát sự thay đổi thời gian mở kim phun và xung góc đánh lửa sớm mà không cần cho động cơ nổ máy thực tế.
  2. Xưởng dịch vụ sửa chữa và phục hồi hộp ECU:
    • Kỹ thuật viên kiểm tra ECU "trên bàn làm việc" (Bench Testing). Khi một chiếc xe bị chết máy nghi ngờ do hỏng ECU, kỹ sư chỉ cần tháo ECU cắm vào thiết bị giả lập để xác định chính xác ECU còn khả năng nhận tín hiệu và điều khiển tầng công suất hay không trước khi quyết định mở nắp sửa chữa mạch in.

Phân tích hiệu quả kinh tế (ROI)

  • Chi phí chế tạo mẫu thử: ~1.450.000 VNĐ.
  • Tuổi thọ dự kiến: > 5 năm vận hành trong điều kiện xưởng thực hành.
  • Hiệu quả tiết kiệm: Một phòng thực hành trang bị 10 mô hình động cơ thực tế tiêu tốn trung bình 20 - 30 triệu VNĐ tiền xăng mỗi năm để nổ máy kiểm tra lỗi, cùng chi phí khấu hao hao mòn động cơ cơ khí. Việc chuyển đổi sang kiểm tra trên thiết bị giả lập giúp cắt giảm hơn 85% chi phí vận hành và loại bỏ 100% rủi ro cháy nổ hoặc nhiễm độc khí xả $CO, HC$ trong phòng kín.

Hạn chế và hướng phát triển

Mặc dù đạt được các kết quả ấn tượng, đề tài vẫn ghi nhận một số điểm hạn chế kỹ thuật:

  • Thiết bị hiện mới chỉ hỗ trợ mức tín hiệu Logic 5V chuẩn của hầu hết dòng xe châu Á (Toyota, Honda, Mitsubishi, Hyundai). Một số dòng xe châu Âu sử dụng cảm biến vị trí kiểu số hóa giao tiếp mạng cảm biến SENT hoặc xung số PWM tần số cao chưa được tích hợp hoàn chỉnh.
  • Việc điều chỉnh các điện áp tương tự đang sử dụng chiết áp biến trở thủ công, chưa có bộ nhớ lưu các biên dạng lái chuẩn (Driving Profiles) để tự động kích hoạt kịch bản lái xe ảo.

Hướng nghiên cứu phát triển tiếp theo:

  1. Tích hợp thêm vi mạch chuyển đổi DAC đa kênh độc lập 12-bit (như MCP4725 / MCP4728) điều khiển qua I2C để tinh chỉnh điện áp chính xác đến $1 \text{ mV}$.
  2. Thiết kế module giao tiếp CAN-Bus Controller (MCP2515 + TJA1050) để vừa giả lập tín hiệu cảm biến vừa truyền nhận bản tin CAN tới hộp điều khiển Body (BCM) và đồng hồ táp-lô (Cluster).
  3. Phát triển ứng dụng điều khiển qua Bluetooth trên điện thoại thông minh (Android App) giúp kỹ thuật viên lựa chọn nhanh hãng xe và mô hình động cơ chỉ bằng một nút bấm.

Đối tượng hưởng lợi

  • Sinh viên ngành Kỹ thuật Ô tô & Cơ điện tử: Tiếp cận phương pháp học tập trực quan, hiểu sâu sắc cấu tạo và dạng sóng tín hiệu của từng loại cảm biến mà không sợ gây sự cố hư hỏng xe thực tế.
  • Kỹ thuật viên & Thợ sửa chữa ô tô: Rút ngắn thời gian chẩn đoán "bắt bệnh" hệ thống điện động cơ từ hàng giờ xuống còn 10 - 15 phút, nâng cao độ chính xác khi khoanh vùng linh kiện hư hại.
  • Cơ sở giáo dục nghề nghiệp: Tiết kiệm hàng trăm triệu đồng ngân sách đầu tư trang thiết bị dạy nghề so với việc mua sắm thiết bị ngoại nhập, đồng thời chủ động hoàn toàn về công nghệ bảo trì, nâng cấp.

Câu hỏi thường gặp

1. Thiết bị có thể sử dụng nguồn cấp trực tiếp từ ắc quy ô tô không?

Hoàn toàn có thể. Thiết bị được tích hợp module hạ áp công nghiệp LM2596HVS có dải điện áp đầu vào cực rộng từ 4.5V đến 50V DC, tích hợp tụ lọc nguồn và diode bảo vệ. Do đó, thiết bị hoạt động an toàn và ổn định với cả nguồn Ắc quy 12V trên xe hơi lẫn nguồn Adapter 12V/2A cắm điện lưới phòng thí nghiệm.

2. Làm thế nào để thiết bị giả lập được tín hiệu cho các dòng động cơ có số răng trục khuỷu khác nhau (như 60-2 hoặc 36-2)?

Firmware nạp trong vi điều khiển Arduino Mega 2560 được thiết kế theo cấu trúc module hóa. Người dùng có thể chuyển đổi linh hoạt định dạng bánh răng xung (36-2, 60-2, 34-1) thông qua công tắc gạt chế độ (DIP Switch) được bố trí trên mặt điều khiển của hộp thiết bị.

3. Thiết bị có bảo vệ an toàn khi người dùng cắm nhầm chân tín hiệu vào chân nguồn không?

Tất cả các ngõ ra tín hiệu Analog và Digital của thiết bị đều được mắc nối tiếp qua điện trở hạn dòng $1 \text{ k}\Omega$ và có diode Zener 5.1V dập áp cao, giúp triệt tiêu dòng quá tải và bảo vệ an toàn cho cả vi điều khiển lẫn các mạch vi xử lý bên trong hộp ECU khi xảy ra thao tác đấu nối sai.

4. Thiết bị có hỗ trợ kiểm tra các loại cảm biến vị trí bướm ga loại Hall 4 chân không?

Có. Thiết bị trang bị sẵn 2 kênh biến trở đôi mô phỏng đồng thời 2 tín hiệu $VTA1$ (tuyến tính thuận 0.5V - 4.5V) và $VTA2$ (tuyến tính bù 2.1V - 4.8V), đáp ứng hoàn hảo thuật toán kiểm tra logic an toàn (Fail-safe) của bướm ga điện tử thông minh ETCS-i.

5. Chi phí tự lắp ráp một bộ thiết bị giả lập hoàn chỉnh là bao nhiêu?

Tổng chi phí linh kiện phần cứng (Arduino Mega, Module LM2596, Chiết áp, Vỏ Mica, Jack bắp chuối, Dây nối) dao động trong khoảng 1.200.000 - 1.500.000 VNĐ, thời gian gia công lắp ráp và nạp phần mềm hoàn thiện chỉ mất từ 1 - 2 ngày làm việc.

Kết luận

Đề tài tốt nghiệp "Nghiên cứu, thiết kế thiết bị giả lập tín hiệu kiểm tra hệ thống điều khiển động cơ ô tô" đã hiện thực hóa thành công một giải pháp công nghệ mang tính ứng dụng thực tiễn cao, giải quyết trọn vẹn bài toán kiểm thử độc lập hệ thống điều khiển động cơ. Với khả năng giả lập chính xác 11 loại tín hiệu cảm biến cốt lõi, độ bền cao, thao tác thuận tiện và giá thành siêu tiết kiệm, thiết bị không chỉ là một sản phẩm nghiên cứu học thuật mà còn là công cụ hỗ trợ đắc lực trong công tác đào tạo kỹ thuật ô tô và dịch vụ sửa chữa điện tử hiện đại.
