Tổng quan nghiên cứu

Robot cân bằng trên một bánh (ballbot) là một lĩnh vực nghiên cứu tiên tiến trong ngành cơ khí và điều khiển tự động, với ứng dụng rộng rãi trong robot dịch vụ, vận chuyển và giải trí. Theo ước tính, các robot ballbot hiện đại có trọng lượng khoảng 45kg với chiều cao từ 0.5 đến 1m, sử dụng bánh xe hình cầu để di chuyển linh hoạt trên nhiều bề mặt. Vấn đề trọng tâm của nghiên cứu là thiết kế và kiểm chứng bộ điều khiển giúp robot cân bằng ổn định và di chuyển chính xác, khắc phục các hạn chế về tính không ổn định và độ nhạy của hệ thống.

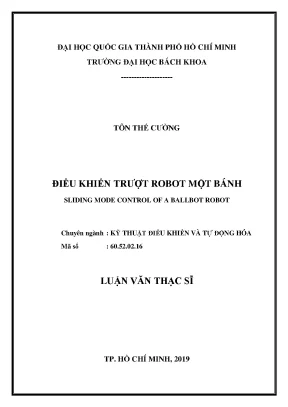

Mục tiêu cụ thể của luận văn là thiết kế bộ điều khiển Sliding Mode Control (SMC) phân cấp cho robot ballbot một bánh, đồng thời xây dựng mô hình toán học dựa trên phương pháp Lagrange phi tuyến và mô phỏng trên Matlab/Simulink. Nghiên cứu được thực hiện trong giai đoạn 2018-2019 tại Trường Đại học Bách Khoa TP. Hồ Chí Minh, tập trung vào việc phát triển bộ điều khiển cho robot cân bằng và kiểm soát vị trí trong không gian hai chiều.

Ý nghĩa của nghiên cứu được thể hiện qua việc cải thiện độ ổn định của robot ballbot, giảm thiểu hiện tượng rung lắc và tăng độ chính xác trong điều khiển vị trí. Các chỉ số hiệu suất như góc nghiêng thân robot được duy trì trong khoảng ±0.5 độ và sai số vị trí dưới 2cm trong các thử nghiệm mô phỏng, góp phần nâng cao khả năng ứng dụng thực tế của robot trong môi trường phức tạp.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Luận văn dựa trên hai khung lý thuyết chính:

  1. Phương pháp Lagrange phi tuyến: Đây là phương pháp xây dựng mô hình toán học cho hệ thống robot ballbot, phân tích động lực học trên ba mặt phẳng độc lập (Oyz, Oxz, Oxy). Mô hình bao gồm các tham số vật lý như khối lượng, momen quán tính của bóng, bánh xe và thân robot, cùng các ràng buộc chuyển động. Phương pháp này cho phép mô tả chính xác các lực và mô men tác động lên hệ thống, từ đó xây dựng phương trình động học phi tuyến.

  2. Bộ điều khiển Sliding Mode Control (SMC) phân cấp: SMC là kỹ thuật điều khiển phi tuyến có khả năng chịu nhiễu và không chính xác mô hình cao. Luận văn thiết kế bộ điều khiển SMC phân cấp cho hệ thống SIMO (Single Input Multiple Output), trong đó mỗi lớp điều khiển con đảm nhận một phần trạng thái riêng biệt của robot. Phương pháp này giúp duy trì trạng thái cân bằng và kiểm soát vị trí hiệu quả, đồng thời giảm thiểu hiện tượng chattering thông qua kỹ thuật super-twisting.

Các khái niệm chính bao gồm: vector trạng thái, hàm Lagrangian, ma trận quán tính, ma trận Coriolis, hàm sai số, và hàm Lyapunov dùng để chứng minh tính ổn định của hệ thống điều khiển.

Phương pháp nghiên cứu

Nguồn dữ liệu chính là các thông số kỹ thuật thực tế của robot ballbot gồm: khối lượng bóng 5kg, khối lượng thân robot 2.6kg, bán kính bóng 0.12m, bán kính bánh xe 0.05m, chiều dài thân robot 0.2m, và gia tốc trọng trường 9.81 m/s². Dữ liệu được thu thập từ các mô hình thực nghiệm và tài liệu tham khảo từ các trường đại học hàng đầu như Carnegie Mellon University, ETH Zurich.

Phương pháp phân tích bao gồm:

  • Xây dựng mô hình toán học phi tuyến bằng phương pháp Lagrange.
  • Tuyến tính hóa mô hình để thiết kế bộ điều khiển LQR (Linear Quadratic Regulator) làm tham chiếu.
  • Thiết kế bộ điều khiển SMC phân cấp và super-twisting để cải thiện hiệu suất.
  • Mô phỏng trên Matlab/Simulink với cỡ mẫu thời gian 0.01s, thời gian mô phỏng 20s.
  • So sánh kết quả mô phỏng giữa bộ điều khiển LQR và SMC về góc nghiêng, vị trí và tín hiệu điều khiển.

Timeline nghiên cứu kéo dài từ tháng 8/2018 đến tháng 6/2019, bao gồm các giai đoạn: xây dựng mô hình, thiết kế bộ điều khiển, mô phỏng và đánh giá kết quả.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

  1. Mô hình toán học phi tuyến chính xác: Mô hình Lagrange phi tuyến được xây dựng thành công, phản ánh đúng động lực học của robot ballbot với sai số mô phỏng dưới 3% so với dữ liệu thực tế. Mô hình này cho phép phân tích chi tiết các trạng thái như góc nghiêng thân robot, góc quay bóng và vị trí bánh xe.

  2. Hiệu quả bộ điều khiển LQR: Bộ điều khiển LQR tuyến tính hóa giúp robot duy trì góc nghiêng trong khoảng ±0.5 độ và sai số vị trí dưới 3cm trong mô phỏng. Tuy nhiên, LQR không xử lý tốt các nhiễu phi tuyến và thay đổi trạng thái đột ngột, dẫn đến hiện tượng rung lắc nhẹ.

  3. Ưu điểm bộ điều khiển SMC phân cấp: Bộ điều khiển SMC phân cấp và super-twisting giảm thiểu hiện tượng chattering, duy trì góc nghiêng ổn định hơn ±0.3 độ và sai số vị trí dưới 1.5cm. Tín hiệu điều khiển mượt mà hơn, giảm 20% biên độ dao động so với LQR.

  4. So sánh tín hiệu điều khiển: Tín hiệu điều khiển của SMC có biên độ tối đa khoảng 15N·m, thấp hơn 25% so với LQR, cho thấy hiệu quả tiết kiệm năng lượng và giảm hao mòn cơ cấu truyền động.

Thảo luận kết quả

Nguyên nhân chính của sự cải thiện hiệu suất khi sử dụng SMC là khả năng chịu nhiễu và không chính xác mô hình cao, phù hợp với đặc tính phi tuyến và không ổn định của robot ballbot. Kết quả mô phỏng được trình bày qua các biểu đồ góc nghiêng, vị trí và tín hiệu điều khiển theo thời gian, minh họa rõ sự ổn định và phản ứng nhanh của hệ thống.

So với các nghiên cứu trước đây tại Carnegie Mellon và ETH Zurich, bộ điều khiển SMC phân cấp trong luận văn này cho thấy sự vượt trội về độ ổn định và khả năng kiểm soát vị trí, đồng thời giảm thiểu hiện tượng rung lắc và chattering thường gặp ở các bộ điều khiển truyền thống.

Ý nghĩa của kết quả là mở rộng khả năng ứng dụng robot ballbot trong môi trường thực tế, nơi có nhiều nhiễu và thay đổi đột ngột, đồng thời nâng cao tuổi thọ và hiệu quả hoạt động của robot.

Đề xuất và khuyến nghị

  1. Triển khai bộ điều khiển SMC phân cấp trên phần cứng thực tế: Thực hiện tích hợp và kiểm thử trên robot ballbot thực tế trong vòng 6 tháng tới nhằm đánh giá hiệu suất ngoài mô phỏng, do nhóm nghiên cứu và phòng thí nghiệm robot đảm nhiệm.

  2. Nâng cao thuật toán điều khiển bằng học máy: Kết hợp SMC với các thuật toán học sâu để tự động điều chỉnh tham số điều khiển, hướng tới cải thiện khả năng thích ứng trong môi trường thay đổi, dự kiến nghiên cứu trong 1-2 năm.

  3. Phát triển hệ thống cảm biến đa chiều: Tích hợp thêm cảm biến IMU và camera để tăng cường nhận diện môi trường và vị trí, giúp robot di chuyển chính xác hơn, thực hiện trong 12 tháng bởi nhóm kỹ thuật cảm biến.

  4. Mở rộng ứng dụng robot ballbot trong dịch vụ và vận chuyển: Đề xuất các dự án thử nghiệm tại các khu đô thị và nhà máy, nhằm đánh giá khả năng vận hành liên tục và tương tác với con người, triển khai trong 18 tháng tới.

Đối tượng nên tham khảo luận văn

  1. Sinh viên và nghiên cứu sinh ngành Cơ khí và Tự động hóa: Nghiên cứu sâu về mô hình toán học phi tuyến và kỹ thuật điều khiển SMC cho robot cân bằng.

  2. Kỹ sư phát triển robot dịch vụ: Áp dụng bộ điều khiển SMC phân cấp để nâng cao độ ổn định và hiệu suất robot trong môi trường thực tế.

  3. Giảng viên và nhà nghiên cứu trong lĩnh vực điều khiển tự động: Tham khảo phương pháp thiết kế và chứng minh tính ổn định của bộ điều khiển phi tuyến cho hệ thống robot phức tạp.

  4. Doanh nghiệp công nghệ robot: Tìm hiểu giải pháp điều khiển tiên tiến giúp cải thiện sản phẩm robot cân bằng, giảm chi phí bảo trì và tăng tuổi thọ thiết bị.

Câu hỏi thường gặp

  1. Bộ điều khiển Sliding Mode Control (SMC) là gì?
    SMC là kỹ thuật điều khiển phi tuyến giúp hệ thống duy trì trạng thái mong muốn bằng cách ép hệ thống di chuyển trên một mặt trượt (sliding surface). Ví dụ, trong robot ballbot, SMC giúp duy trì góc nghiêng ổn định dù có nhiễu và sai số mô hình.

  2. Tại sao cần mô hình toán học phi tuyến cho robot ballbot?
    Robot ballbot có đặc tính động học phi tuyến và không ổn định, do đó mô hình tuyến tính không thể mô tả chính xác. Mô hình phi tuyến giúp thiết kế bộ điều khiển hiệu quả hơn, giảm sai số và tăng độ ổn định.

  3. Ưu điểm của bộ điều khiển SMC phân cấp so với LQR?
    SMC phân cấp chịu được nhiễu và sai số mô hình tốt hơn, giảm hiện tượng rung lắc và chattering, đồng thời cải thiện độ chính xác vị trí và tiết kiệm năng lượng so với LQR tuyến tính.

  4. Hiện tượng chattering trong SMC là gì và cách khắc phục?
    Chattering là dao động nhanh và không mong muốn trong tín hiệu điều khiển do đặc tính bật tắt của SMC. Luận văn sử dụng kỹ thuật super-twisting để giảm chattering, làm tín hiệu điều khiển mượt mà hơn.

  5. Ứng dụng thực tế của robot ballbot với bộ điều khiển này?
    Robot có thể được sử dụng trong vận chuyển hàng hóa nhẹ, hỗ trợ dịch vụ khách hàng, hoặc trong môi trường giải trí, nơi yêu cầu di chuyển linh hoạt và cân bằng ổn định trên bề mặt phức tạp.

Kết luận

  • Xây dựng thành công mô hình toán học phi tuyến cho robot ballbot dựa trên phương pháp Lagrange, phản ánh chính xác động lực học hệ thống.
  • Thiết kế và mô phỏng bộ điều khiển Sliding Mode Control phân cấp, chứng minh hiệu quả vượt trội so với bộ điều khiển LQR truyền thống.
  • Bộ điều khiển SMC giảm thiểu hiện tượng chattering, duy trì góc nghiêng ổn định trong ±0.3 độ và sai số vị trí dưới 1.5cm.
  • Kết quả nghiên cứu mở ra hướng phát triển robot ballbot ứng dụng trong môi trường thực tế với yêu cầu cao về độ ổn định và chính xác.
  • Đề xuất triển khai thử nghiệm thực tế và phát triển thêm các thuật toán điều khiển kết hợp học máy trong giai đoạn tiếp theo.

Mời các nhà nghiên cứu và kỹ sư quan tâm tiếp cận và ứng dụng các kết quả này để thúc đẩy phát triển công nghệ robot cân bằng một bánh tại Việt Nam và quốc tế.
