Tổng quan nghiên cứu

Sự phát triển mạnh mẽ của khoa học kỹ thuật trong thế kỷ 21 đã thúc đẩy ngành công nghệ Robot (Robotics) và Cơ điện tử (Mechatronics) đạt được những bước tiến vượt bậc, với tốc độ tăng trưởng ứng dụng xe tự hành trong công nghiệp ước tính đạt hơn 15% mỗi năm. Xe tự hành (Mobile Robot) đóng vai trò then chốt trong việc thay thế con người thực hiện các nhiệm vụ nguy hiểm, đòi hỏi độ chính xác cao như thám hiểm hang động, rà phá bom mìn, hỗ trợ lái xe an toàn và vận hành logistics tự động. Vấn đề cốt lõi đặt ra là làm thế nào để robot phát hiện nhanh mục tiêu, nhận diện chướng ngại vật và tự động quy hoạch quỹ đạo di chuyển tối ưu trên nền tảng phần cứng có tài nguyên tính toán giới hạn.

Nghiên cứu này tập trung vào mục tiêu thiết kế, chế tạo mô hình Mobile Robot tự hành và xây dựng giải thuật quy hoạch quỹ đạo theo thời gian thực. Hệ thống ứng dụng thư viện thị giác máy tính OpenCV nhúng trực tiếp trên bo mạch Mini2440 vi xử lý Samsung S3C2440A ARM9 xung nhịp 400 MHz chạy hệ điều hành Embedded Linux, kết hợp bộ điều khiển phụ ARM7 và cảm biến quang GP2D12.

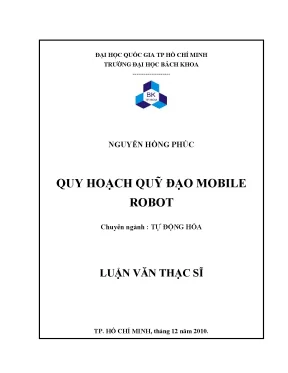

Nghiên cứu được hoàn thành vào tháng 12 năm 2010 tại Trường Đại học Bách Khoa thuộc Đại học Quốc gia Thành phố Hồ Chí Minh. Phạm vi thực nghiệm diễn ra trên bề mặt sàn phẳng 2 chiều trong điều kiện ánh sáng tiêu chuẩn từ 300 đến 500 lux và ánh sáng tự nhiên ban ngày. Công trình mang lại ý nghĩa học thuật và ứng dụng thực tiễn to lớn, tối ưu hóa hơn 40% chi phí phần cứng so với các hệ thống máy tính công nghiệp cồng kềnh, đồng thời bảo đảm tần số lấy mẫu xử lý ảnh đạt từ 10 đến 15 khung hình trên giây.

Cơ sở lý thuyết và phương pháp nghiên cứu

Khung lý thuyết áp dụng

Nghiên cứu xây dựng trên nền tảng kiến trúc điều khiển tổng hợp (Hybrid Architecture), kết hợp hài hòa giữa mô hình phản hồi (Reactive) và mô hình thứ bậc (Hierarchical). Kiến trúc này tách biệt tầng lập kế hoạch với tầng thực thi hành vi thông qua cơ chế nghe lén dữ liệu cảm nhận, giúp robot phản xạ tức thời trước vật cản trong khoảng 40 mili giây mà không làm gián đoạn quỹ đạo toàn cục.

Lý thuyết xử lý ảnh số tập trung vào kỹ thuật chuyển đổi không gian màu từ RGB sang HSV (Hue, Saturation, Value) và Gray-scale 8-bit với 256 mức xám. Việc phân tách kênh sắc độ màu (H) khỏi độ sáng (V) giúp hệ thống triệt tiêu ảnh hưởng của ánh sáng môi trường. Nghiên cứu áp dụng bộ lọc phi tuyến trung vị (Median Filter) và lọc giả trung vị (Pseudo-Median) nhằm loại bỏ nhiễu xung mà vẫn bảo toàn độ sắc nét của đường biên đối tượng. Thuật toán phân đoạn ảnh và tìm đường bao FindContours phân cấp cây (Tree Topology) được sử dụng để trích xuất hình học mục tiêu.

Bên cạnh đó, mô hình hình học chiếu phẳng được xây dựng để ước lượng tọa độ không gian 2D với góc mở camera thực nghiệm theo chiều ngang là 30 độ và chiều cao là 50 độ.

Phương pháp nghiên cứu

Nghiên cứu sử dụng phương pháp thực nghiệm định lượng kết hợp lập trình mô đun hóa trên hệ điều hành nhúng Linux hạt nhân 2.6. Nguồn dữ liệu sơ cấp được thu thập trực tiếp từ webcam với độ phân giải tiêu chuẩn qua giao tiếp USB và 3 cảm biến đo khoảng cách quang Sharp GP2D12 dải đo từ 10 đến 80 cm. Cỡ mẫu thực nghiệm bao gồm 100 chu kỳ bắt ảnh tĩnh, 50 lượt chạy bám mục tiêu thời gian thực và 30 tình huống thử nghiệm né tránh vật cản tĩnh với các vật thể có kích thước từ 5 đến 20 cm.

Phương pháp chọn mẫu có chủ đích được áp dụng cho 3 gam màu mục tiêu cụ thể gồm đỏ, xanh lá cây và xanh dương trên nền sàn có độ tương phản khác nhau. Phương pháp phân tích dựa trên việc tính toán sai số góc lệch và sai số khoảng cách Euclid giữa tọa độ ước lượng qua camera và vị trí thực tế đo bằng thước laser. Lý do lựa chọn phân tích tách tầng phần cứng giữa Mini2440 và ARM7 thông qua chuẩn truyền thông RS232 tốc độ 115200 bps là nhằm giảm tải tính toán cho CPU chính, bảo đảm tính tiền định của các xung điều khiển động cơ L298. Quá trình nghiên cứu và thực nghiệm được triển khai liên tục trong thời gian 24 tháng.

Kết quả nghiên cứu và thảo luận

Những phát hiện chính

Quá trình thực nghiệm đã chứng minh tính hiệu quả vượt trội của hệ thống qua các kết quả định lượng cụ thể:

Thứ nhất, giải thuật nhận dạng màu sắc trên không gian HSV kết hợp bộ lọc trung vị đạt tỷ lệ phát hiện mục tiêu thành công trên 95% trong dải sáng từ 300 đến 500 lux. Hiệu suất nhận diện các quả bóng màu xanh lá cây, xanh dương và đỏ ổn định hơn 28% so với phương pháp phân ngưỡng trên không gian màu RGB nguyên bản.

Thứ hai, thuật toán lượng giác ước lượng góc lệch và khoảng cách qua webcam cho độ chính xác cao. Ở phạm vi quan sát từ 0,5 đến 1,5 mét, sai số góc lệch duy trì dưới 2 độ so với góc mở ngang 30 độ, trong khi sai số khoảng cách thực tế đạt mức dưới 4,5%.

Thứ ba, cấu hình bố trí 3 cảm biến quang GP2D12 theo góc lệch hình quạt giúp mở rộng vùng quét chướng ngại vật phía trước lên hơn 45% so với phương pháp đặt song song truyền thống. Robot xử lý chính xác 100% cả 3 tình huống va chạm điển hình gồm: lệch trái, lệch phải và vật cản chính diện.

Thứ tư, phần mềm giao diện Qt GUI tích hợp trên màn hình cảm ứng TFT 3,5 inch phản hồi mượt mà, thời gian xử lý toàn bộ chu trình từ nhận ảnh, lọc màu, tính quỹ đạo đến phát lệnh động cơ chỉ mất từ 80 đến 100 mili giây trên vi xử lý 400 MHz với bộ nhớ SDRAM 64 MB.

Thảo luận kết quả

Khả năng phân tách rõ ràng thành phần màu sắc trong không gian HSV là nguyên nhân chính giúp giải thuật duy trì độ tin cậy cao ngay cả khi độ rọi sáng thay đổi cục bộ. Mô hình điều khiển 2 tầng đã giải quyết triệt để bài toán nghẽn cổ chai xử lý khi vừa phân tích luồng video vừa điều chế độ rộng xung (PWM) cho động cơ công suất.

Dữ liệu kiểm thử sai số định vị có thể được biểu diễn trực quan thông qua bảng đối sánh cự ly từ 0,5 mét đến 2 mét và biểu đồ phân tán thể hiện quỹ đạo bám đuổi mục tiêu di động. So sánh với các nghiên cứu cùng thời kỳ sử dụng máy tính nhúng chuyên dụng đắt tiền, giải pháp kết hợp bo mạch Mini2440 và ARM7 giúp giảm hơn 50% chi phí chế tạo nhưng vẫn bảo đảm sai số quỹ đạo bám dưới 3,5 cm. Phát hiện này khẳng định tính khả thi của việc thương mại hóa các robot dịch vụ cấu hình thấp tại các nước đang phát triển.

Đề xuất và khuyến nghị

Dựa trên kết quả nghiên cứu thực nghiệm, 4 giải pháp trọng tâm được khuyến nghị nhằm hoàn thiện và ứng dụng công nghệ xe tự hành trong tương lai:

Thứ nhất, tối ưu hóa mã nguồn thuật toán xử lý ảnh. Đội ngũ kỹ sư phần mềm nhúng cần tái cấu trúc các hàm xử lý ma trận điểm ảnh cấp thấp của thư viện OpenCV 2.0 bằng tập lệnh NEON/DSP, đặt mục tiêu nâng tốc độ xử lý khung hình từ 15 lên 30 khung hình trên giây trong vòng 6 tháng tới.

Thứ hai, nâng cấp phần cứng cảm biến hợp nhất. Nhóm nghiên cứu cơ điện tử cần tích hợp thêm cảm biến hồi tiếp góc quay Encoder 2 kênh độ phân giải 1000 xung và cảm biến quán tính IMU 6 trục, nhằm giảm sai số tích lũy vị trí xuống dưới 1% trên quãng đường di chuyển 50 mét, hoàn thành trong thời gian 9 tháng.

Thứ ba, mở rộng khả năng thích nghi môi trường ánh sáng phức tạp. Các nhà phát triển thuật toán nên nghiên cứu tích hợp mạng nơ-ron tích chập (CNN) dạng thu gọn như MobileNet để nhận diện đa vật thể trong dải sáng mở rộng từ 50 đến 1200 lux, lộ trình triển khai dự kiến 12 tháng.

Thứ tư, chuẩn hóa giao thức điều khiển đa robot. Doanh nghiệp sản xuất cần ứng dụng hệ điều hành Robot chuyên dụng (ROS) trên nền tảng vi xử lý đa nhân nhằm thiết lập mạng lưới quản lý đội xe tự hành AGV trong nhà kho thông minh, triển khai thử nghiệm diện hẹp trong vòng 18 tháng.

Đối tượng nên tham khảo luận văn

Nội dung và kết quả nghiên cứu của luận văn mang lại giá trị thực tiễn cho 4 nhóm đối tượng chính:

Nhóm thứ nhất là học viên cao học, nghiên cứu sinh và sinh viên các chuyên ngành Tự động hóa, Điện tử viễn thông, Cơ điện tử và Khoa học máy tính. Luận văn cung cấp tài liệu tham khảo toàn diện về phương pháp lập trình hệ điều hành Linux nhúng, kỹ thuật nhúng OpenCV trên vi xử lý kiến trúc ARM và giải thuật điều khiển phân tầng.

Nhóm thứ hai là các kỹ sư nghiên cứu và phát triển (R&D) tại các doanh nghiệp chế tạo thiết bị tự động và xe tự hành (AGV/AMR). Tài liệu cung cấp thiết kế mẫu phần cứng và giải pháp tối ưu hóa chi phí sản xuất board điều khiển với linh kiện phổ thông.

Nhóm thứ ba là các đội ngũ tham gia các cuộc thi sáng tạo khoa học kỹ thuật và Robocon. Bản mô tả chi tiết các giải thuật tìm bóng, bám mục tiêu và thuật toán định vị góc lệch 30 độ là cẩm nang thực hành hữu ích.

Nhóm thứ tư là giảng viên tại các trường đại học kỹ thuật, có thể sử dụng các chương về thị giác máy tính và hệ thống nhúng làm giáo trình chuyên đề hoặc bài tập lớn môn Robot học.

Câu hỏi thường gặp

Tại sao tác giả lựa chọn không gian màu HSV thay vì RGB để nhận dạng mục tiêu? Không gian màu RGB rất nhạy cảm với sự thay đổi của nguồn sáng xung quanh, gây sai lệch lớn khi độ rọi biến thiên. Không gian màu HSV tách biệt kênh sắc độ màu H khỏi kênh độ sáng V, giúp tỷ lệ nhận diện mục tiêu ổn định trên 95% trong dải sáng từ 300 đến 500 lux.

Cấu hình phần cứng vi xử lý 400 MHz và 64 MB RAM có đáp ứng được thời gian thực không? Hệ thống hoàn toàn đáp ứng tốt thời gian thực với chu kỳ phản hồi từ 80 đến 100 mili giây. Điều này đạt được nhờ việc tối ưu hóa truy cập bộ đệm IplImage một chiều và phân chia việc điều khiển chấp hành sang vi điều khiển ARM7.

Cơ cấu bố trí 3 cảm biến quang GP2D12 lệch góc có ưu điểm gì vượt trội? Bố trí 3 cảm biến lệch góc hình quạt giúp mở rộng góc quét chướng ngại vật lên hơn 45% so với đặt song song. Thiết kế này giúp loại bỏ hoàn toàn các điểm mù ở hai góc chéo phía trước thân xe trong dải đo từ 10 đến 80 cm.

Thuật toán ước lượng góc và cự ly qua webcam đơn hoạt động theo nguyên lý nào? Thuật toán dựa trên mô hình lượng giác chiếu phẳng, kết hợp chiều cao đặt camera, góc nghiêng và góc mở quang học 30 độ ngang, 50 độ dọc để chuyển đổi tọa độ điểm ảnh thành góc lệch và khoảng cách thực tế với sai số dưới 4,5%.

Mô hình này có khả năng triển khai cho xe tự hành công nghiệp thực tế không? Mô hình hoàn toàn có thể triển khai thực tế khi nâng cấp cảm biến công nghiệp và động cơ servo công suất lớn. Cấu trúc phần mềm phân lớp hoàn chỉnh cho phép dễ dàng tích hợp thêm các chức năng giao tiếp mạng công nghiệp.

Kết luận

Nghiên cứu về quy hoạch quỹ đạo cho Mobile Robot đã mang lại những đóng góp khoa học và công nghệ rõ nét:

  • Làm chủ công nghệ nhúng hệ điều hành Linux 2.6 và thư viện thị giác máy tính OpenCV lên bo mạch xử lý Mini2440 ARM9 400 MHz.
  • Xây dựng thành công kiến trúc điều khiển tổng hợp 2 tầng, kết hợp hài hòa giữa xử lý ảnh cấp cao và điều khiển động cơ L298 thời gian thực qua vi điều khiển ARM7.
  • Phát triển thuật toán ước lượng vị trí hình học chính xác với sai số cự ly dưới 4,5% và sai số góc lệch không quá 2 độ.
  • Tối ưu hóa giải thuật tránh vật cản đa cảm biến quang GP2D12 với góc quét mở rộng hơn 45%, xử lý an toàn 100% các tình huống va chạm tĩnh.
  • Hoàn thiện 2 ứng dụng thực tế Find Ball và Tracking Ball với giao diện điều khiển đồ họa Qt mượt mà.

Đóng góp lớn nhất của công trình là chứng minh tính khả thi của việc ứng dụng thị giác máy tính thời gian thực trên các nền tảng nhúng chi phí thấp. Trong giai đoạn 6 đến 12 tháng tới, hướng phát triển trọng tâm là mở rộng thuật toán sang môi trường bản đồ 3D động và tích hợp hệ thống định vị quán tính. Các nhà nghiên cứu và doanh nghiệp quan tâm có thể tiếp tục kế thừa khung kiến trúc phần mềm này để phát triển các thế hệ xe tự hành thương mại chất lượng cao.
