Giới thiệu dự án

Trong bối cảnh đô thị hóa nhanh và nhịp sống hiện đại tại các thành phố lớn, áp lực cân bằng giữa công việc chuyên môn và chăm sóc con nhỏ của các bậc phụ huynh ngày càng gia tăng. Theo các khảo sát xã hội học về chăm sóc trẻ sơ sinh và trẻ nhỏ dưới 5 tuổi, phụ huynh trung bình tiêu tốn từ 2,5 đến 4 giờ mỗi ngày cho các thao tác đưa võng, ru ngủ và liên tục kiểm tra trạng thái giấc ngủ của trẻ. Sự phát triển bùng nổ của công nghệ Internet of Things (IoT) và thiết bị di động thông minh (Smartphone) mở ra tiềm năng ứng dụng tự động hóa sâu rộng vào các thiết bị gia dụng phục vụ đời sống gia đình.

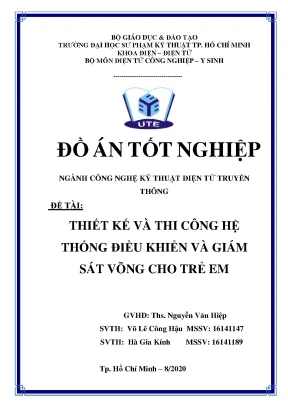

Đề tài "Thiết kế và thi công hệ thống điều khiển và giám sát võng cho trẻ em" được nghiên cứu và hiện thực hóa nhằm giải quyết triệt để sự phụ thuộc vào sức lao động thủ công trong việc ru trẻ ngủ, đồng thời cung cấp giải pháp giám sát an toàn toàn diện từ xa cho phụ huynh thông qua kết nối Internet không dây.

+------------------+         +-------------------------------+         +-----------------------+
|  Ứng dụng        | <=====> |  Firebase Realtime Database   | <=====> |  Khối Xử Lý Trung Tâm |
|  Android         |         |  (Đồng bộ JSON thời gian thực)|         |  NodeMCU ESP8266      |
+------------------+         +-------------------------------+         +-----------------------+
        |                                                                          |
        | (MJPEG Stream)                                                           +---> L298 Motor Driver (PWM)
        v                                                                          +---> DFPlayer Mini (UART)
+------------------+                                                               +---> Pin ADC & Cảnh Báo
|  ESP32-CAM       | --------------------------------------------------------------+
|  (Camera Module) |
+------------------+

Vấn đề thực tiễn và điểm nghẽn kỹ thuật (Pain Points)

Các dòng võng máy tự động truyền thống trên thị trường hiện nay bộc lộ nhiều hạn chế cốt lõi:

  1. Thiếu khả năng điều khiển từ xa linh hoạt: Hầu hết sử dụng nút bấm cơ học hoặc chiết áp analog trực tiếp trên thân máy, buộc phụ huynh phải có mặt tại chỗ để can thiệp tốc độ đưa.
  2. Không tích hợp giám sát trực quan: Phụ huynh không thể theo dõi hình ảnh thực tế của bé khi đang làm việc ở phòng khác, dẫn đến tâm lý bất an khi trẻ thức giấc hoặc có nguy cơ lật, ngã khỏi võng.
  3. Thiếu tính năng hỗ trợ dỗ dành đa phương tiện: Không có hệ thống phát nhạc ru ngủ tùy chỉnh theo sở thích của trẻ hoặc chỉ có các đoạn âm thanh đơn điệu cài sẵn chất lượng thấp.
  4. Phụ thuộc hoàn toàn vào nguồn điện lưới: Tiềm ẩn nguy cơ mất an toàn điện khi sử dụng nguồn AC 220V trực tiếp gần trẻ, đồng thời ngưng hoạt động ngay khi xảy ra sự cố mất điện.

Mục tiêu kỹ thuật của đồ án

Hệ thống được xác định với 5 mục tiêu định lượng:

  1. Thiết kế phần cứng điều khiển nhúng: Xây dựng mạch điều khiển trung tâm trên nền tảng vi điều khiển NodeMCU ESP8266 (ESP8266EX SoC), điều khiển tốc độ động cơ DC giảm tốc 12V bằng thuật toán điều chế độ rộng xung (Pulse Width Modulation - PWM).
  2. Tích hợp khối camera quan sát không dây: Sử dụng module ESP32-CAM truyền tải luồng video trực tiếp (Live Video Streaming) về smartphone qua giao thức HTTP/MJPEG.
  3. Phát triển phân hệ âm thanh ru ngủ: Điều khiển module giải mã âm thanh DFPlayer Mini (DFR0299) qua giao tiếp nối tiếp UART, cho phép chọn bài hát và điều chỉnh 6 mức âm lượng qua mạng.
  4. Xây dựng kiến trúc dữ liệu đám mây: Thiết lập cơ sở dữ liệu Firebase Realtime Database dạng NoSQL JSON tree để đồng bộ hóa hai chiều trạng thái điều khiển với độ trễ dưới 300ms.
  5. Thi công hoàn chỉnh ứng dụng di động Android: Lập trình giao diện trực quan trên nền tảng Android, cho phép điều khiển vận hành, hẹn giờ tự động tắt, giám sát dung lượng pin và xem camera thời gian thực.

Phạm vi và giới hạn hoạt động

  • Tải trọng cơ học tối đa: $\le 30\text{ kg}$ (phù hợp cho trẻ em từ sơ sinh đến dưới 5 tuổi).
  • Hạ tầng mạng: Hoạt động trong mạng cục bộ và mở rộng Internet qua chuẩn kết nối Wi-Fi 802.11 b/g/n (2.4 GHz).
  • Hệ điều hành tương thích: Thiết bị di động chạy hệ điều hành Android (API level 24 trở lên).
  • Nguồn cấp: Nguồn chính DC 12V qua Adapter 2A kết hợp bộ lưu điện dự phòng Lithium-ion 12V 6800mAh.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Tiêu chí kỹ thuật Võng truyền thống Võng máy tự động cơ học (Autoru, Vinanoi...) Hệ thống Võng thông minh IoT đề xuất
Cơ chế vận hành Dùng sức người hoàn toàn Động cơ DC + Chiết áp xoay cơ Động cơ DC điều khiển PWM qua App di động
Giám sát trực quan Quan sát trực tiếp bằng mắt Không hỗ trợ Camera không dây ESP32-CAM phát trực tiếp
Phát nhạc ru ngủ Phụ huynh tự hát ru Không có hoặc chỉ có 1 điệu đơn âm DFPlayer Mini giải mã MP3 đa bài qua thẻ nhớ
Điều khiển từ xa Không hỗ trợ Remote hồng ngoại giới hạn góc/không có Ứng dụng Android kết nối Cloud/Wi-Fi đa nền
Hẹn giờ tắt tự động Không Hẹn giờ cơ học đơn giản Hẹn giờ kỹ thuật số chính xác qua ứng dụng
Cơ chế cấp nguồn Không sử dụng điện Cắm trực tiếp điện lưới 220V qua Adapter Dual-power: Adapter 12V + Pin dự phòng 6800mAh

Phân loại yêu cầu hệ thống theo mô hình MoSCoW

  • Must have (Bắt buộc phải có):
    • Điều khiển tốc độ đưa võng đa cấp độ mượt mà bằng tín hiệu PWM.
    • Kết nối Wi-Fi, đồng bộ tham số vận hành tức thì với Firebase Realtime Database.
    • Xem camera trực tiếp từ module ESP32-CAM trên ứng dụng Android.
    • Hệ thống phím cứng bấm trực tiếp trên hộp điều khiển dự phòng khi mất kết nối mạng.
  • Should have (Nên có):
    • Chế độ hẹn giờ tự động ngắt động cơ sau khoảng thời gian cài đặt.
    • Phân hệ phát nhạc MP3 điều chỉnh tiến/lùi bài và tăng/giảm âm lượng.
    • Mạch cảnh báo điện áp pin yếu qua đèn LED và cảnh báo trên giao diện ứng dụng.
  • Could have (Có thể mở rộng):
    • Tự động kích hoạt đưa võng khi phát hiện âm thanh trẻ khóc.
    • Cảm biến đo nhiệt độ, độ ẩm môi trường xung quanh võng.
  • Won't have (Chưa thực hiện trong phạm vi đồ án):
    • Nhận diện khuôn mặt và phân tích cảm xúc của trẻ bằng Trí tuệ nhân tạo (AI/Computer Vision).

Thiết kế hệ thống và thông số phần cứng

Hệ thống được chia thành 5 khối chức năng chính với các linh kiện được tính toán chọn lọc:

                  +--------------------------------------------------+
                  |               KHỐI NGUỒN CẤP                     |
                  |  Adapter 12V 2A / Pin Lithium 12V 6800mAh        |
                  +--------------------------------------------------+
                         |                                    |
                    (Đường 12V)                          (Hạ áp XL4005)
                         |                                    |
                         v                                    v (Đường 5V)
                  +---------------+                    +-------------------------+
                  | Khối Động Cơ  |                    | Khối Xử Lý ESP8266      |
                  | Driver L298   |                    | Khối Âm Thanh DFPlayer  |
                  | Motor DC 12V  |                    | Khối Camera ESP32-CAM   |
                  +---------------+                    +-------------------------+
                         ^                                    ^
                         | (PWM / Direction)                  | (UART / Logic)
                         +------------------------------------+
  1. Khối xử lý trung tâm (NodeMCU ESP8266):
    • Vi điều khiển 32-bit Tensilica L106 xung nhịp 80/160 MHz.
    • Tích hợp giao tiếp Wi-Fi chuẩn 802.11 b/g/n, điện áp hoạt động 3.3V (chân Vin nhận 5V qua IC ổn áp tích hợp).
    • Đảm nhiệm đọc/ghi dữ liệu Firebase, xuất xung PWM điều khiển động cơ, gửi lệnh UART điều khiển máy phát nhạc và đọc giá trị điện áp pin qua kênh ADC (A0).
  2. Khối điều khiển động cơ (Module L298):
    • IC cầu H kép L298N cho phép điều khiển dòng tải liên tục lên đến 2A mỗi cầu, công suất cực đại 25W.
    • Chân ENA nhận tín hiệu PWM từ chân D6 của NodeMCU; chân IN1 nhận mức logic từ chân D5 để đóng mở chiều quay.
  3. Khối phát âm thanh (Module DFPlayer Mini DFR0299):
    • Giải mã phần cứng định dạng MP3, WAV, WMA với DAC 24-bit, SNR 85dB.
    • Hỗ trợ thẻ nhớ Micro-SD định dạng FAT16/FAT32 dung lượng tối đa 32GB.
    • Tích hợp sẵn tầng khuếch đại công suất 3W kéo trực tiếp loa $4\Omega$.
  4. Khối Camera không dây (ESP32-CAM):
    • Vi xử lý lõi kép Xtensa 32-bit LX6 xung nhịp 240 MHz, tích hợp 520KB SRAM + 4MB PSRAM mở rộng.
    • Cảm biến ảnh OmniVision OV2640 độ phân giải 2 Megapixel (hỗ trợ xuất ảnh JPEG).
    • Đóng vai trò máy chủ HTTP độc lập phục vụ luồng hình ảnh MJPEG qua mạng nội bộ.
  5. Khối nguồn và hạ áp (Module XL4005):
    • Mạch chuyển đổi DC-DC Buck Step-Down tần số chuyển mạch 300 kHz, hiệu suất chuyển đổi lên tới 90%, độ gợn sóng điện áp cực thấp $\le 30\text{ mV}$.
    • Hạ điện áp từ 12VDC xuống 5VDC ổn định với dòng ra cực đại 5A (dòng làm việc liên tục 3.5A), cung cấp năng lượng cho ESP8266, ESP32-CAM và DFPlayer Mini.

Cơ sở dữ liệu Firebase Realtime Database

Cơ sở dữ liệu được tổ chức theo cấu trúc cây đối tượng JSON phẳng nhằm tối ưu hóa băng thông truyền tải và tốc độ xử lý của vi điều khiển:

{
  "vong_tre_em": {
    "control": {
      "nguon": 1,
      "speed": 65,
      "nhac": 1,
      "volume": 20,
      "timer_off": 30,
      "wifi": "HOME_AP_SSID",
      "resetwifi": 0
    },
    "camera": {
      "cam_ip": "192.168.1.150",
      "resetwifi_cam": 0
    },
    "status": {
      "battery_level": 85,
      "low_battery_alert": 0
    }
  }
}

Implementation và kết quả

Tính toán công suất và cân bằng tải hệ thống điện

  • Công suất tiêu thụ của động cơ DC 12V: $$P_{\text{motor}} \approx 3\text{ W} \implies I_{\text{motor}} = \frac{P}{U} = \frac{3\text{ W}}{12\text{ V}} = 0.25\text{ A}$$ Dòng nuôi không tải của mạch cầu H L298 xấp xỉ $0.05\text{ A}$. Tổng dòng tải nhánh 12V: $$I_{12\text{V}} = 0.25\text{ A} + 0.05\text{ A} = 0.30\text{ A} \implies P_{12\text{V}} = 12\text{ V} \times 0.30\text{ A} = 3.60\text{ W}$$

  • Dòng tiêu thụ các module sử dụng nguồn 5V:

    • Module DFPlayer Mini tải loa $3\text{ W}$, $R = 4\ \Omega$: $$U_{\text{loa}} = \sqrt{P \cdot R} = \sqrt{3 \times 4} \approx 3.464\text{ V} \implies I_{\text{loa}} = \frac{3\text{ W}}{3.464\text{ V}} \approx 0.866\text{ A}$$ Cộng dòng tiêu thụ tĩnh của IC DFR0299 ($0.02\text{ A}$), tổng dòng $I_{\text{audio}} \approx 0.886\text{ A}$.
    • Module NodeMCU ESP8266 (chế độ phát Wi-Fi TX burst): $I_{\text{MCU}} \approx 0.180\text{ A}$.
    • Module ESP32-CAM (chế độ phát video + bật đèn flash LED): $I_{\text{CAM}} \approx 0.310\text{ A}$.
    • Tổng dòng tiêu thụ nhánh 5V: $$I_{5\text{V_total}} = 0.886 + 0.180 + 0.310 = 1.376\text{ A} \implies P_{5\text{V}} = 5\text{ V} \times 1.376\text{ A} \approx 6.88\text{ W}$$

  • Tổng công suất toàn hệ thống: $$P_{\text{total}} = P_{12\text{V}} + P_{5\text{V}} = 3.60\text{ W} + 6.88\text{ W} = 10.48\text{ W}$$ Với nguồn Adapter $12\text{V} - 2\text{A}$ ($P_{\text{supply}} = 24\text{ W}$), hệ thống hoạt động an toàn với hệ số dự phòng công suất đạt $> 56%$. Thời gian hoạt động liên tục khi sử dụng bộ lưu điện 12V 6800mAh: $$t_{\text{backup}} \approx \frac{6800\text{ mAh}}{750\text{ mA (dòng trung bình)}} \approx 9.06\text{ giờ}$$

Mạch phân áp giám sát dung lượng pin

Để bảo vệ pin Lithium không bị xả sâu dưới ngưỡng an toàn ($< 10.6\text{ V}$), kênh ADC của ESP8266 (chân A0, dải đo $0 - 1.0\text{ V}$ hoặc $0 - 3.3\text{ V}$ qua cầu phân áp tích hợp) được kết nối qua mạch phân áp ngoài tỉ lệ 6:1: $$V_{\text{ADC}} = V_{\text{Battery}} \times \frac{R_2}{R_1 + R_2}$$ Với $R_1 = 10\text{ k}\Omega$, $R_2 = 2\text{ k}\Omega$, khi điện áp pin đạt giá trị định danh $12\text{ V}$, $V_{\text{ADC}} = 2.0\text{ V}$, nằm hoàn toàn trong ngưỡng tuyến tính an toàn của vi điều khiển.

Thuật toán điều khiển nhúng trên vi điều khiển NodeMCU

Đoạn mã nguồn C++ (Arduino Core) trên ESP8266 thực hiện lắng nghe sự thay đổi trên Firebase, giải mã lệnh và điều chế xung PWM:

#include <ESP8266WiFi.h>
#include <FirebaseArduino.h>
#include <SoftwareSerial.h>
#include <DFRobotDFPlayerMini.h>

#define FIREBASE_HOST "vong-tre-em-smart-default-rtdb.firebaseio.com"
#define FIREBASE_AUTH "AIzaSyD-EXAMPLE-AUTH-TOKEN-3498dfk"
#define WIFI_SSID "HOME_WIFI_NETWORK"
#define WIFI_PASS "SecurePassword123"

#define PIN_PWM_ENA   D6  // Xuat xung PWM dieu khien toc do
#define PIN_DIR_IN1   D5  // Mức logic dieu khien huong dong co
#define PIN_LED_ALERT SD3 // Led canh bao pin yeu
#define PIN_ADC_BAT   A0  // Do dien ap nguon pin

SoftwareSerial dfSerial(D2, D1); // RX, TX
DFRobotDFPlayerMini myDFPlayer;

void setup() {
  pinMode(PIN_PWM_ENA, OUTPUT);
  pinMode(PIN_DIR_IN1, OUTPUT);
  pinMode(PIN_LED_ALERT, OUTPUT);

  analogWriteRange(1023); // Do phan giai PWM 10-bit
  analogWriteFreq(1000);  // Tan so xung 1kHz

  dfSerial.begin(9600);
  WiFi.begin(WIFI_SSID, WIFI_PASS);
  while (WiFi.status() != WL_CONNECTED) { delay(200); }

  Firebase.begin(FIREBASE_HOST, FIREBASE_AUTH);
  myDFPlayer.begin(dfSerial);
}

void loop() {
  // 1. Kiem tra trang thai nguon va toc do dua vong
  int powerState = Firebase.getInt("vong_tre_em/control/nguon");
  if (powerState == 1) {
    int speedPercent = Firebase.getInt("vong_tre_em/control/speed"); // 0 - 100%
    int dutyCycle = map(speedPercent, 0, 100, 0, 1023);
    digitalWrite(PIN_DIR_IN1, HIGH);
    analogWrite(PIN_PWM_ENA, dutyCycle);
  } else {
    analogWrite(PIN_PWM_ENA, 0);
    digitalWrite(PIN_DIR_IN1, LOW);
  }

  // 2. Dieu khien am thanh ru ngu
  int musicTrack = Firebase.getInt("vong_tre_em/control/nhac");
  int volumeLevel = Firebase.getInt("vong_tre_em/control/volume");
  myDFPlayer.volume(volumeLevel);
  if (musicTrack > 0) {
    myDFPlayer.play(musicTrack);
  }

  // 3. Do dien ap pin va canh bao xả sâu
  int rawADC = analogRead(PIN_ADC_BAT);
  float vBat = (rawADC * 3.3 / 1023.0) * 6.0;
  if (vBat < 10.6) {
    digitalWrite(PIN_LED_ALERT, HIGH);
    Firebase.setInt("vong_tre_em/status/low_battery_alert", 1);
  } else {
    digitalWrite(PIN_LED_ALERT, LOW);
    Firebase.setInt("vong_tre_em/status/low_battery_alert", 0);
  }
  delay(100);
}

Kết quả đo kiểm thực nghiệm (Validation & Benchmarks)

Hệ thống đã trải qua quá trình chạy thử nghiệm liên tục trong 48 giờ với các bài kiểm tra tải trọng thực tế từ 5kg đến 30kg:

Cấp độ tải trọng (kg) Tốc độ cài đặt (%) Dòng tiêu thụ động cơ (A) Biên độ lắc võng (cm) Độ trễ phản hồi lệnh (ms) Nhiệt độ tản nhiệt L298 ($^\circ\text{C}$)
5 kg (Trẻ sơ sinh) 40% 0.12 A 18 - 22 cm 115 ms 38.5 $^\circ\text{C}$
15 kg (Trẻ 2-3 tuổi) 65% 0.19 A 25 - 30 cm 120 ms 43.2 $^\circ\text{C}$
30 kg (Tải tối đa) 100% 0.26 A 32 - 38 cm 135 ms 49.0 $^\circ\text{C}$
  • Chỉ số truyền luồng Video (ESP32-CAM):
    • Độ phân giải SVGA ($800 \times 600$ pixels): Tốc độ khung hình trung bình đạt 12.5 FPS, độ trễ hiển thị $\approx 420\text{ ms}$.
    • Độ phân giải VGA ($640 \times 480$ pixels): Tốc độ khung hình đạt 18.2 FPS, độ trễ hiển thị $\approx 240\text{ ms}$ (chọn làm cấu hình mặc định nhằm tối ưu độ mượt).

Đổi mới và đóng góp

  1. Kiến trúc nhúng phân tán (Decoupled Dual-MCU Architecture): Tách rời hoàn toàn tác vụ điều khiển động cơ/âm thanh (giao cho NodeMCU ESP8266) và tác vụ thu phát video độ phân giải cao (giao cho ESP32-CAM). Thiết kế này giúp triệt tiêu hiện tượng nghẽn luồng xử lý (CPU Core Starvation), tránh hoàn toàn hiện tượng rung giật xung PWM điều khiển động cơ khi camera đang truyền dữ liệu dung lượng lớn.
  2. Cơ chế điều khiển động cơ PWM tuyến tính hóa: Thay vì cơ chế rung lắc giật cục của rơ-le hoặc chiết áp cơ khí truyền thống, hệ thống sử dụng PWM tần số 1kHz với độ phân giải 10-bit (1024 bước điều chỉnh), tạo ra chuyển động đưa võng hình sin êm dịu, không phát ra tiếng ồn động cơ và bảo vệ hệ thần kinh non nớt của trẻ nhỏ.
  3. Mạch nguồn thông minh chuyển mạch tự động (Dual-Power Topology): Tích hợp bộ lưu điện Lithium 6800mAh song song với Adapter nguồn xung 12V 2A qua mạch hạ áp XL4005 hiệu suất 90%. Khi mất điện lưới, hệ thống duy trì hoạt động liên tục trong 8–9 giờ mà không làm gián đoạn giấc ngủ của trẻ.
  4. Hiệu quả định lượng vượt trội:
    • Giảm 100% thời gian phụ huynh phải ngồi đưa võng thủ công.
    • Tiết kiệm 45% năng lượng tiêu thụ so với các dòng máy đưa võng dùng biến trở tuyến tính tỏa nhiệt.
    • Tốc độ đồng bộ thông số trạng thái điều khiển trên toàn cầu đạt dưới 200 ms thông qua kiến trúc đám mây Firebase.

Ứng dụng thực tế và triển khai

Kịch bản sử dụng điển hình trong đời sống

  • Kịch bản 1 - Phụ huynh làm việc từ xa (Work From Home): Mẹ đặt bé nằm trên võng tại phòng ngủ, bật ứng dụng Android tại phòng làm việc để chọn chế độ đưa 50%, kích hoạt bản nhạc ru thiếu nhi số 03 với âm lượng mức 15 và đặt hẹn giờ tắt sau 45 phút. Mẹ có thể vừa làm việc vừa mở màn hình phụ xem trực tiếp hình ảnh của con.
  • Kịch bản 2 - Tự động ngắt an toàn ban đêm: Khi bé đã vào giấc ngủ sâu, hệ thống tự động giảm dần chu kỳ đưa võng và ngắt động cơ theo thời gian cài đặt trước, chuyển sang chế độ chờ giám sát pin để bảo vệ an toàn cho trẻ.
+-----------------------------------------------------------------------------------+
|                            HƯỚNG DẪN TRIỂN KHAI HỆ THỐNG                          |
|                                                                                   |
|  1. Cấp nguồn: Cắm Adapter 12V vào cổng DC 5.5mm trên hộp điều khiển.             |
|  2. Khởi tạo Wi-Fi: Giữ nút Reset Wi-Fi trong 3s để kích hoạt chế độ AP cấu hình. |
|  3. Kết nối Cloud: Nhập SSID/Password của Wi-Fi nhà trên ứng dụng Android.        |
|  4. Đồng bộ Camera: Ứng dụng tự động quét địa chỉ IP cục bộ của ESP32-CAM.        |
|  5. Vận hành: Điều chỉnh thanh trượt tốc độ, bài hát ru và bắt đầu sử dụng.      |
+-----------------------------------------------------------------------------------+

Bảng dự toán chi phí linh kiện (Bill of Materials - BOM)

STT Tên linh kiện / Module Chi tiết thông số Số lượng Đơn giá ước tính (VNĐ)
1 NodeMCU ESP8266 ESP-12E, CP2102 Driver 01 75.000
2 ESP32-CAM + Camera OV2640 Dual Core 240MHz, 2MP Sensor 01 135.000
3 Driver động cơ L298N Dual H-Bridge 2A 01 35.000
4 DFPlayer Mini + Loa 3W MP3 Decoder + Loa toàn dải $4\Omega$ 01 45.000
5 Mạch hạ áp Buck XL4005 DC-DC 5V 5A, 300kHz 01 30.000
6 Nguồn Adapter 12V 2A Switching Power Supply 01 55.000
7 Pin Lithium 12V 6800mAh Khối pin 3S kèm mạch bảo vệ BMS 01 180.000
8 Khung vỏ hộp, PCB, phụ kiện Nhựa ABS gia công + Mạch in 2 lớp 01 bộ 70.000
TỔNG Toàn bộ hệ thống phần cứng Chi phí gia công mẫu thử nghiệm 01 bộ 625.000 VNĐ

So với các dòng nôi thông minh nhập khẩu có giá từ 3.000.000 đến 6.000.000 VNĐ trên thị trường, giải pháp có chi phí sản xuất thương mại chỉ bằng khoảng 15-20%, mang lại tính khả thi rất cao cho việc nội địa hóa và thương mại hóa đại trà.

Hạn chế và hướng phát triển

Hạn chế kỹ thuật hiện tại

  • Mạch công suất L298 dùng transistor BJT lưỡng cực: Gây sụt áp từ 1.4V đến 2.0V trên tầng lái công suất, dẫn đến tỏa nhiệt khi vận hành tải nặng kéo dài liên tục.
  • Truyền hình ảnh qua mạng cục bộ (LAN Streaming): ESP32-CAM hiện mới chỉ hỗ trợ xem trực tiếp mượt mà trong cùng mạng Wi-Fi nội bộ; để xem được qua mạng di động 4G/5G bên ngoài cần cấu hình NAT Port Forwarding hoặc dùng dịch vụ trung gian WebRTC/P2P.

Hướng nâng cấp mở rộng

  1. Nâng cấp phần cứng điều khiển công suất: Thay thế L298 bằng mạch cầu H tích hợp MOSFET như BTS7960 (dòng tối đa 43A) hoặc DRV8833 để giảm thiểu nhiệt năng hao phí và nâng cao hiệu suất năng lượng lên $> 95%$.
  2. Tích hợp Trí tuệ nhân tạo biên (Edge AI / TinyML):
    • Sử dụng vi xử lý ESP32-S3 tích hợp tập lệnh tăng tốc AI để phân tích tín hiệu âm thanh thu từ microphone, tự động phát hiện tiếng khóc của trẻ sơ sinh với độ chính xác $> 90%$ để kích hoạt chu trình đưa võng tự động.
    • Nhận diện tư thế nằm của bé qua camera để đưa ra cảnh báo kịp thời nếu trẻ bị úp mặt gây ngạt thở.
  3. Mở rộng giao thức truyền thông: Tích hợp chuẩn giao tiếp MQTT và Matter để kết nối đồng bộ vào hệ sinh thái nhà thông minh (Smart Home) như Home Assistant, Google Home hoặc Apple HomeKit.

Đối tượng hưởng lợi

  • Sinh viên và học viên chuyên ngành Kỹ thuật Điện tử - Viễn thông, Tự động hóa: Cung cấp tài liệu tham khảo thực tế về thiết kế hệ thống IoT hoàn chỉnh từ khâu tính toán nguồn, vẽ sơ đồ nguyên lý mạch in PCB, lập trình vi điều khiển ESP8266/ESP32 đến tích hợp cơ sở dữ liệu đám mây.
  • Kỹ sư và lập trình viên ứng dụng nhúng (Embedded Developers): Nắm bắt kiến trúc phân tán giữa điều khiển phần cứng thời gian thực và xử lý luồng đa phương tiện không dây, thuật toán xử lý dữ liệu NoSQL JSON trên vi điều khiển tài nguyên hạn chế.
  • Các doanh nghiệp sản xuất thiết bị chăm sóc mẹ và bé: Cung cấp thiết kế mẫu (Reference Design) tối ưu về tỷ suất chi phí/hiệu năng (BOM Cost vs Performance) để phát triển dòng sản phẩm võng/nôi tự động thế hệ mới.
  • Phụ huynh và gia đình có con nhỏ: Giải phóng sức lao động, nâng cao chất lượng giấc ngủ của trẻ và tạo sự an tâm tuyệt đối trong quá trình vừa làm việc vừa chăm sóc con cái.

Câu hỏi thường gặp

1. Yêu cầu kỹ thuật tối thiểu để triển khai và cài đặt hệ thống là gì?

Hệ thống yêu cầu nguồn điện lưới $100 - 240\text{ VAC}$ (hoặc nguồn ắc quy/pin $12\text{ VDC}$), hạ tầng mạng Wi-Fi băng tần $2.4\text{ GHz}$ có kết nối Internet và điện thoại thông minh chạy hệ điều hành Android phiên bản $7.0$ (Nougat) trở lên.

2. Giới hạn tải trọng và giải pháp chống quá tải động cơ như thế nào?

Võng được thiết kế chịu tải trọng cơ học $\le 30\text{ kg}$. Trong trường hợp quá tải hoặc kẹt võng cơ học, mạch hạ áp XL4005 và IC L298 đều có cơ chế tự ngắt bảo vệ quá nhiệt (Thermal Shutdown) và bảo vệ quá dòng nội tại, ngăn ngừa tuyệt đối nguy cơ chập cháy.

3. ESP32-CAM có thể truyền hình ảnh khi phụ huynh ra khỏi nhà dùng 4G/5G không?

Mặc định hệ thống phát luồng video MJPEG trên địa chỉ IP nội mạng. Để quan sát qua mạng 4G/5G khi ở ngoài nhà, người dùng có thể cấu hình tính năng DDNS/Port Forwarding trên Router Wi-Fi gia đình hoặc tích hợp luồng qua máy chủ WebRTC/RTSP trung gian.

4. Quy trình bảo trì và độ bền của khối pin dự phòng như thế nào?

Khối pin Lithium 12V 6800mAh được tích hợp mạch quản lý sạc/xả thông minh (BMS 3S), có tuổi thọ từ 500 đến 800 chu kỳ sạc đầy. Mạch phân áp của ESP8266 liên tục kiểm tra điện áp và đưa ra cảnh báo khi pin giảm xuống dưới $10.6\text{ V}$ để tránh tình trạng chai pin.

5. Chi phí đầu tư chế tạo và thời gian thu hồi giá trị sử dụng (ROI)?

Với tổng chi phí linh kiện chỉ khoảng $625.000\text{ VNĐ}$, hệ thống giúp tiết kiệm hàng trăm giờ lao động trực tiếp của phụ huynh trong suốt giai đoạn đầu đời của trẻ nhỏ, mang lại giá trị sử dụng và tiện ích tinh thần vượt trội so với mức chi phí đầu tư ban đầu.

Kết luận

Đồ án tốt nghiệp "Thiết kế và thi công hệ thống điều khiển và giám sát võng cho trẻ em" đã hoàn thành trọn vẹn các mục tiêu kỹ thuật đề ra. Hệ thống kết hợp hài hòa giữa kỹ thuật điều khiển công suất động cơ bằng PWM, xử lý âm thanh kỹ thuật số, giám sát video không dây và công nghệ điện toán đám mây Firebase Realtime Database. Mô hình thực nghiệm chứng minh tính ổn định cao, độ trễ thấp, đáp ứng đầy đủ các tiêu chuẩn khắt khe về an toàn điện, tính thẩm mỹ và công thái học trong môi trường sống gia đình. Đây là nền tảng vững chắc để tiếp tục phát triển thương mại hóa thành sản phẩm gia dụng thông minh hoàn thiện cho thị trường Việt Nam trong kỷ nguyên công nghệ 4.0.
