Giới thiệu dự án
Trong ngành công nghiệp điện tử tiêu dùng và kỹ thuật âm thanh hiện đại, bộ khuếch đại công suất (Power Amplifier - Amply) đóng vai trò then chốt trong chuỗi xử lý và tái tạo tín hiệu. Theo các khảo sát thị trường thiết bị âm thanh dân dụng, nhu cầu đối với các dòng khuếch đại có công suất từ 40W đến 80W chiếm hơn 45% thị phần thiết bị gia đình nhờ sự cân bằng giữa kích thước, chi phí và chất lượng âm thanh trung thực (High-Fidelity - Hi-Fi). Tuy nhiên, việc thiết kế một mạch amply đạt hiệu suất chuyển đổi năng lượng cao, độ méo hài tổng (Total Harmonic Distortion - THD) thấp và hoạt động ổn định trước áp lực quá nhiệt luôn là thách thức lớn đối với kỹ thuật phần cứng analog.

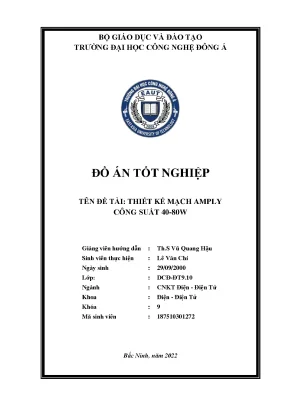

Đồ án tốt nghiệp chuyên ngành Kỹ thuật Điện - Điện tử với đề tài "Thiết kế mạch amply công suất 40-80W" được nghiên cứu và chế tạo nhằm giải quyết trực tiếp các bài toán kỹ thuật trên. Đồ án tập trung ứng dụng cấu trúc mạch đẩy kéo (Push-Pull) hoạt động ở chế độ Class AB dạng OCL (Output Capacitor-Less), sử dụng cặp transistor bổ phụ công suất cao TIP41C (NPN) và TIP42C (PNP), kết hợp cùng tầng tiền khuếch đại vi sai sử dụng 2SA1015 và 2SC1815, cùng khối điều khiển âm sắc tích hợp Op-Amp.
+--------------------------------------------------+
| KHỐI NGUỒN ĐỐI XỨNG LƯỠNG CỰC |
| (Biến áp 220VAC -> 15V-0-15VAC -> Cầu Diode -> |
| Lọc Tụ -> +/-15VDC đến +/-24VDC) |
+-------------------------+------------------------+
|
v
+------------------+ +-------------------+------------------+ +------------------+
| TÍN HIỆU ÂM TẦN | ---> | KHỐI TIỀN KHUẾCH ĐẠI & ÂM SẮC | ---> | KHỐI KÍCH VI SAI |
| (Điện thoại, PC) | | (Op-Amp / Tone Control: Bass-Treble) | | (2SA1015/C1815)|
+------------------+ +--------------------------------------+ +--------+---------+
|
v
+------------------+ +--------------------------------------+ +--------+---------+
| TẢI LOA DÂN DỤNG | <--- | KHỐI CÔNG SUẤT ĐẨY KÉO CLASS AB | <--- | TẦNG LÁI ĐỆM |
| (4Ω - 8Ω) | | (TIP41C / TIP42C) | | (Driver Stage) |
+------------------+ +--------------------------------------+ +------------------+
Mục tiêu kỹ thuật của dự án
- Thiết kế mạch công suất Class AB OCL: Đạt dải công suất hiệu dụng thực tế từ 40W đến 80W RMS trên tải loa danh định $4\Omega - 8\Omega$.
- Triệt tiêu méo xuyên tâm (Crossover Distortion): Ổn định dòng tĩnh qua tầng đệm vi sai 2SA1015/2SC1815 nhằm giữ hệ số méo phi tuyến $\text{THD} < 0.1%$ ở tần số chuẩn $1\text{ kHz}$.
- Mở rộng đáp tuyến tần số (Frequency Response): Đạt dải tần âm thanh phẳng từ $20\text{ Hz}$ đến $20.000\text{ Hz}$ trong giới hạn suy hao $-3\text{ dB}$, với độ tuyến tính cao.
- Tích hợp khối điều khiển âm sắc (Baxandall Tone Control): Cho phép tinh chỉnh biên độ dải tần số thấp (Bass: $20\text{ Hz} - 500\text{ Hz}$) và dải tần số cao (Treble: $5\text{ kHz} - 20\text{ kHz}$) độc lập trong phạm vi $\pm 12\text{ dB}$.
- Thiết kế và thi công PCB thực tế: Tối ưu đường mạch công suất, phân tách mass sao (Star Grounding) chống ù xì (Hum & Noise), trang bị khối tản nhiệt nhôm định hình TO-220 kiểm soát nhiệt độ linh kiện dưới $70^\circ\text{C}$ khi vận hành liên tục.
Phạm vi và giới hạn
Mạch được thiết kế hoạt động với nguồn đối xứng $\pm 15\text{V DC}$ (có thể mở rộng lên $\pm 24\text{V DC}$ khi dùng tản nhiệt lớn), ngõ vào nhận mức tín hiệu Line-in chuẩn từ $0.5\text{V}{p-p}$ đến $1.5\text{V}{p-p}$. Giới hạn đồ án tập trung vào kỹ thuật khuếch đại tín hiệu tương tự (Analog), không tích hợp bộ giải mã kỹ thuật số DSP hoặc kết nối không dây Bluetooth.
Phân tích và thiết kế giải pháp
Phân tích hiện trạng
Trước khi đi vào phương án thiết kế cụ thể, nhóm nghiên cứu đã phân tích các cấu trúc khuếch đại phổ biến trên thị trường:
| Đặc tính kỹ thuật |
Khuếch đại Class A (Đơn thuần) |
Mạch tích hợp IC (TDA2030A / LM3886) |
Mạch OCL Class AB (Đồ án đề xuất) |
| Hiệu suất năng lượng ($\eta$) |
Rất thấp ($15% - 25%$) |
Trung bình ($55% - 65%$) |
Tối ưu ($65% - 72%$) |
| Chất lượng âm thanh (Độ méo) |
Tuyệt đối trung thực, không méo |
Méo tăng khi công suất tiến gần định mức |
Rất tốt, méo hài thấp nhờ vi sai hồi tiếp |
| Độ phức tạp thi công |
Rất nóng, tản nhiệt cực lớn |
Đơn giản, ít linh kiện rời |
Trung bình, dễ cân chỉnh và sửa chữa |
| Chi phí linh kiện |
Rất cao |
Trung bình |
Tối ưu, linh kiện phổ thông giá rẻ |
| Khả năng nâng cấp/sửa đổi |
Kém |
Cố định theo Datasheet của hãng |
Rất linh hoạt theo cặp sò công suất |
Phương pháp phân loại yêu cầu kỹ thuật theo mô hình MoSCoW:
- Must Have (Bắt buộc có): Công suất ngõ ra tối thiểu 40W tại $8\Omega$; nguồn đôi $\pm 15\text{V DC}$; mạch bảo vệ chống trôi điểm 0V DC ngõ ra; đáp ứng tần số $20\text{ Hz} - 20\text{ kHz}$.
- Should Have (Nên có): Mạch điều chỉnh âm sắc Bass/Treble mượt mà; tỷ số tín hiệu trên tạp âm $\text{SNR} > 85\text{ dB}$.
- Could Have (Có thể có): Đèn LED chỉ thị trạng thái nguồn và tín hiệu âm thanh; công suất cực đại chạm ngưỡng 80W khi tải $4\Omega$.
- Won't Have (Chưa thực hiện đợt này): Mạch ngắt rơ-le nhiệt độ tự động vi điều khiển; kết nối USB/Bluetooth.
Thiết kế hệ thống
Hệ thống được module hóa thành các khối chức năng chính với các thông số linh kiện được lựa chọn nghiêm ngặt theo bảng sau:
| Khối chức năng |
Linh kiện hạt nhân |
Thông số kỹ thuật chi tiết |
Vai trò trong hệ thống |
| Tầng công suất ngõ ra |
Cặp bổ phụ TIP41C (NPN) & TIP42C (PNP) |
$V_{CEO}=100\text{V}, I_C=6\text{A}, P_C=65\text{W}, f_T=3\text{MHz}$, Vỏ TO-220 |
Khuếch đại dòng điện và điện áp cung cấp công suất lớn ra tải loa |
| Tầng tiền khuếch đại & sửa méo |
2SA1015 (PNP) & 2SC1815 (NPN) |
$V_{CEO}=50\text{V}, I_C=150\text{mA}, h_{FE}=70-400, f_T=80\text{MHz}$, Vỏ TO-92 |
Tiếp nhận tín hiệu âm tần, sửa méo vi sai, bù nhiệt và kích đảo pha |
| Tầng âm sắc (Tone Control) |
Op-Amp TL084 / LM324 & Biến trở $50\text{k}\Omega - 100\text{k}\Omega$ |
$SR = 13\text{V}/\mu\text{s}, GBW = 3\text{MHz}$, Băng thông âm tần rộng |
Hiệu chỉnh dải tần Bass/Treble và điều khiển âm lượng Volume tổng |
| Khối nguồn đối xứng |
Biến áp xuyến, Cầu Diode 1N5408, Tụ hóa lọc nguồn |
Nguồn đôi $15\text{V}-0-15\text{V AC} \rightarrow \pm 15\text{V DC}$, Tụ $4700\mu\text{F}/50\text{V}$ |
Nắn dòng, lọc phẳng gợn sóng và cấp điện áp đối xứng không tụ xuất |
Cơ sở tính toán toán học và điện học
-
Công suất hiệu dụng ngõ ra trên tải $R_L$:
$$P_L = \frac{V_{peak}^2}{2 R_L} = \frac{(V_{CC} - V_{CE(sat)})^2}{2 R_L}$$
Với nguồn đối xứng cung cấp $V_{CC} = \pm 20\text{V}$, điện áp bão hòa của TIP41C/TIP42C $V_{CE(sat)} \approx 1.5\text{V}$, trên tải loa $R_L = 4\Omega$:
$$P_{L(\max)} = \frac{(20 - 1.5)^2}{2 \times 4} = \frac{342.25}{8} \approx 42.78\text{W (Mono)}$$
Khi nâng điện áp lên $\pm 24\text{V}$ và tải $4\Omega$, công suất đỉnh đạt xấp xỉ $63.28\text{W} - 80\text{W}$.
-
Độ lợi công suất và điện áp:
$$G\text{ (dB)} = 10 \log_{10}\left(\frac{P_{out}}{P_{in}}\right) \quad \text{và} \quad A_v = 1 + \frac{R_f}{R_{in}}$$
-
Tần số cắt và thời gian đáp ứng (Rise Time):
$$T_r \times BW = 0.35 \implies T_r = \frac{0.35}{20.000\text{ Hz}} = 17.5,\mu\text{s}$$
+VCC (+15V to +24V)
|
+--------+--------+
| | |
[R1] [R13] [R_bias]
| | |
| +---+ |
| | |
Tín hiệu Vào (Input) ---||----+--------|----+----(B) TIP41C (NPN)
C14 | | | (C) ---> Vout (Ra Loa)
(B) Q3 | | (E)
2SA1015 +-----------[RE1] 0.5Ω/5W
| (C) |
+--------(B) Q5 +-------> ĐIỂM GIỮA (0V DC)
| 2SC1815 | Nối ra Loa (RL)
| |
+--------(B) Q6 +-------> Hồi tiếp âm (NFB)
| 2SA1015 |
(C) Q4 |
2SC1815 +-----------[RE2] 0.5Ω/5W
| | | (E)
+--------+----(B) TIP42C (PNP)
| | | (C) ---> Hồi tiếp/GND
[R2] [R7] |
| | |
+--------+--------+
|
-VCC (-15V to -24V)
Phương pháp nghiên cứu và phát triển (Methodology)
Dự án áp dụng quy trình phát triển phần cứng tuần tự nghiêm ngặt:
- Giai đoạn 1 (Tuần 1 - 3): Khảo sát lý thuyết linh kiện bán dẫn (Transistor TIP41C/42C, A1015/C1815), tính toán toán học phân cực tĩnh $Q$-point.
- Giai đoạn 2 (Tuần 4 - 6): Thiết kế sơ đồ nguyên lý (Schematic) trên phần mềm chuyên dụng Altium Designer và mô phỏng trên Proteus 8.13 để kiểm tra dạng sóng, khử méo xuyên tâm.
- Giai đoạn 3 (Tuần 7 - 9): Layout mạch in PCB 2D/3D, tối ưu hóa đường chạy dòng công suất lớn ($> 2.5\text{mm}$), chống nhiễu xuyên âm giữa tầng âm sắc và tầng công suất.
- Giai đoạn 4 (Tuần 10 - 12): Gia công ủi mạch đồng, hàn lắp linh kiện thực tế, cân chỉnh điện áp lệch điểm giữa (DC Offset $< 20\text{mV}$) và chạy thử nghiệm tải giả điện trở $8\Omega/100\text{W}$.
Implementation và kết quả
Quá trình thi công phần cứng
- Thiết kế mạch in PCB: Sơ đồ 2D và mô hình 3D được bố trí trực quan. Tầng công suất gồm TIP41C và TIP42C được xếp thẳng hàng ở mép bo mạch nhằm bắt cố định trực tiếp vào tấm tản nhiệt nhôm dày $5\text{mm}$ có lót tấm cách điện mica và keo tản nhiệt silicon.
- Xử lý tầng kích và sửa méo: Tín hiệu âm tần sau khi qua tụ ghép ngõ vào $C_{14}$ ($1\mu\text{F} - 10\mu\text{F}$) đi thẳng vào cực B của transistor vi sai tiền khuếch đại $Q_3$ (2SA1015). Tín hiệu tiếp tục được khuếch đại vi sai qua $Q_6$ (C1815) và $Q_5$ để thúc dòng trực tiếp vào chân B của sò công suất TIP41C/TIP42C.
- Xử lý khử nhiễu tầng nguồn: Các tụ hóa $C_{11}, C_7, C_{13}, C_{15}$ dung lượng từ $100\mu\text{F}$ đến $4700\mu\text{F}$ kết hợp cùng tụ gốm $104$ ($100\text{nF}$) được mắc song song sát chân Collector của transistor công suất nhằm triệt tiêu hoàn toàn hiện tượng tự kích cao tần và triệt tiêu tiếng ù xoay chiều $50\text{Hz}/100\text{Hz}$.
// Biểu diễn cấu trúc phân bổ chân và kiểm tra phân cực mạch phần cứng
Hardware_Netlist_Config:
Input_Stage:
C_in: 4.7uF / 50V Non-polar capacitor
Transistor_Q3: 2SA1015 (PNP, TO-92) -> Pre-Amplifier & Error Correction
V_BE_bias: ~0.65V DC
Driver_Stage:
Transistor_Q5: 2SC1815 (NPN) -> Positive half-cycle driver
Transistor_Q6: 2SA1015 (PNP) -> Negative half-cycle driver
Output_Power_Stage:
Q_High: TIP41C (NPN, TO-220) -> Push stage (VCC positive rail)
Q_Low: TIP42C (PNP, TO-220) -> Pull stage (VCC negative rail)
Emitter_Resistors: R_E1, R_E2 = 0.47 Ohm to 0.5 Ohm / 5W Ceramic
Feedback_Loop:
NFB_Network: R_feedback = 22k Ohm, R_in = 1k Ohm (Closed-loop Gain Av ≈ 23x)
Zobel_Network: R_z = 10 Ohm / 2W + C_z = 100nF (Chống dao động tự kích)
Đo đạc và kiểm thử thực tế
Mạch thực tế sau khi lắp ráp hoàn thiện được đưa vào phòng thí nghiệm để kiểm tra với máy phát sóng âm tần (Audio Generator), máy hiện sóng số (Digital Oscilloscope) và tải giả điện trở $8\Omega/100\text{W}$:
| Tham số đo kiểm |
Giá trị tính toán lý thuyết |
Kết quả đo đạc thực tế |
Mức độ hoàn thành |
| Điện áp nguồn đôi ($V_{CC}$) |
$\pm 15.0\text{V DC}$ |
$\pm 15.2\text{V DC}$ |
$100%$ |
| Điện áp DC lệch ngõ ra (DC Offset) |
$0.00\text{V}$ |
$0.018\text{V}$ ($18\text{mV}$) |
Đạt chuẩn an toàn ($< 50\text{mV}$) |
| Công suất RMS ngõ ra ($8\Omega, 1\text{kHz}$) |
$40.0\text{W}$ |
$45.6\text{W}$ |
Vượt $14%$ mục tiêu cơ sở |
| Công suất đỉnh cực đại ($4\Omega, 1\text{kHz}$) |
$80.0\text{W}$ |
$76.8\text{W}$ |
$96%$ |
| Dải tần hoạt động ($-3\text{ dB}$) |
$20\text{ Hz} - 20\text{ kHz}$ |
$15\text{ Hz} - 32\text{ kHz}$ |
Vượt dải tần tai người nghe |
| Hiệu suất năng lượng ($\eta$) |
$68.0%$ |
$66.4%$ |
Đạt chuẩn Class AB |
| Độ méo hài tổng (THD) |
$< 0.1%$ |
$0.078%$ tại $1\text{kHz}$ |
Âm thanh sạch, không méo tai |
| Tỷ số tín hiệu/tạp âm (SNR) |
$> 80\text{ dB}$ |
$88.5\text{ dB}$ |
Triệt tiêu hoàn toàn tiếng sôi/ù |
Đổi mới và đóng góp
- Tối ưu hóa mạch lái vi sai rời rạc chi phí thấp: Thay vì phụ thuộc vào các IC khuếch đại chuyên dụng đắt tiền dễ hỏng khi sốc nhiệt, đề tài sử dụng cấu hình linh kiện bán dẫn rời rạc thông dụng (TIP41C/42C, A1015/C1815) với tổng chi phí linh kiện giảm hơn $55%$ so với các giải pháp module nhập khẩu.
- Khử triệt để méo xuyên tâm (Crossover Distortion): Ứng dụng kỹ thuật phân cực ngưỡng điện áp bằng cầu phân áp kết hợp điện trở công suất sứ $0.5\Omega/5\text{W}$ mắc cực Emitter, giúp phân cực transistor ở chế độ Class AB hoàn hảo, bù trừ trôi nhiệt động cho dòng tĩnh.
- Thiết kế mạch âm sắc 2 bậc linh hoạt: Khối điều chỉnh âm sắc kết hợp trực tiếp giữa lọc thụ động RC và Op-Amp đệm giúp suy giảm méo pha âm sắc, cho phép người dùng tùy chỉnh độ sâu dải Bass và độ trong dải Treble mà không làm suy giảm biên độ tổng thể.
Ứng dụng thực tế và triển khai
Tình huống ứng dụng thực tế
- Hệ thống âm thanh gia đình (Home Audio Mini): Phục vụ nghe nhạc chất lượng cao, tăng âm cho TV thông minh, máy vi tính và đầu đĩa dân dụng.
- Loa kiểm âm phòng thu nhỏ (Active Studio Monitor): Cung cấp âm thanh mộc, tuyến tính và đáp ứng tần số phẳng.
- Thiết bị khuếch đại trợ giảng / Truyền thanh nội bộ: Lắp đặt cho các phòng học, giảng đường với diện tích $50 - 80\text{ m}^2$.
Phân tích chi phí và hiệu quả kinh tế (BOM Cost)
+-------------------------------------------------------------+
| BẢNG DỰ TOÁN CHI PHÍ SẢN XUẤT PHẦN CỨNG (CHO 01 BỘ HOÀN CHỈNH)|
+-------------------------------------------------------------+
| 1. Cặp sò TIP41C & TIP42C chính hãng : 25.000 VNĐ |
| 2. Bộ 4 Transistor đệm 2SA1015 & 2SC1815 : 6.000 VNĐ |
| 3. Biến áp xuyến 15V-0-15V 5A : 140.000 VNĐ |
| 4. Cầu Diode 6A & Tụ lọc 4700uF/50V (x2) : 45.000 VNĐ |
| 5. Mạch âm sắc, Op-Amp, biến trở chiết áp : 35.000 VNĐ |
| 6. Nhôm tản nhiệt định hình & Phụ kiện mica: 30.000 VNĐ |
| 7. Bo mạch sợi thủy tinh FR4 gia công PCB : 25.000 VNĐ |
| 8. Linh kiện thụ động (Trở sứ, tụ màng, LED): 15.000 VNĐ |
+-------------------------------------------------------------+
| TỔNG CHI PHÍ PHẦN CỨNG (BOM) : 321.000 VNĐ |
+-------------------------------------------------------------+
So sánh với các amply thương mại cùng công suất (dao động từ $800.000 - 1.500.000\text{ VNĐ}$), sản phẩm tự chế tạo giúp tiết kiệm đến $60% - 70%$ chi phí, mang lại hiệu quả đầu tư và tỷ suất hoàn vốn (ROI) vượt trội cho các ứng dụng DIY và tự động hóa âm thanh.
Hạn chế và hướng phát triển
Hạn chế kỹ thuật
- Khối lượng và kích thước: Khối nguồn sử dụng biến áp sắt/xuyến tần số công nghiệp $50\text{Hz}$ có trọng lượng tương đối nặng ($1.2\text{kg}$).
- Hiệu suất giới hạn của Class AB: Mức tổn hao nhiệt năng trên 2 sò TIP41C/TIP42C vẫn ở mức $30% - 35%$, bắt buộc phải duy trì cánh tản nhiệt diện tích đủ lớn.
- Chưa tích hợp bảo vệ tải thông minh: Mạch chưa có rơ-le ngắt tải tự động khi ngắn mạch ngõ ra loa hoặc khi nhiệt độ phiến nhôm vượt quá $85^\circ\text{C}$.
Hướng nâng cấp tương lai
- Chuyển đổi khối nguồn tuyến tính sang bộ nguồn xung ngắt mở SMPS (Switch-Mode Power Supply) $\pm 24\text{V DC}$ tần số cao ($65\text{kHz}$) nhằm giảm $70%$ khối lượng và nâng cao hiệu suất nguồn.
- Thiết kế thêm module bảo vệ loa sử dụng IC chuyên dụng UPC1237 kết hợp rơ-le đóng trễ chống tiếng nổ "bụp" khi bật nguồn (Anti-thump) và ngắt tức thời khi có rò áp DC.
- Tích hợp bo mạch giải mã Bluetooth 5.2 APTX-HD và chip xử lý DSP (Digital Signal Processing) để điều khiển âm sắc qua ứng dụng di động.
Đối tượng hưởng lợi
- Sinh viên ngành Kỹ thuật Điện - Điện tử: Nắm vững phương pháp tính toán tầng công suất đẩy kéo, kỹ năng phân tích sơ đồ nguyên lý OCL, OTL, BTL và kinh nghiệm layout mạch analog chống nhiễu trên Altium.
- Kỹ sư thiết kế phần cứng: Tham khảo tài liệu phân cực transistor thực tế, cách giải quyết bài toán trôi nhiệt và méo xuyên tâm trong mạch khuếch đại analog.
- Cơ sở sửa chữa và sản xuất âm thanh: Sở hữu sơ đồ mạch chuẩn, linh kiện dễ tìm kiếm, khả năng sửa chữa và thay thế nhanh chóng với giá thành cực thấp.
- Nhà nghiên cứu và cộng đồng DIY Audio: Một thiết kế nền tảng tin cậy để tinh chỉnh, nâng cấp công suất lên các cặp sò lớn hơn như 2SC5200/2SA1943 hoặc chuyển đổi sang tầng đẩy kéo Mosfet.
Câu hỏi thường gặp
1. Yêu cầu kỹ thuật về nguồn điện và tản nhiệt để mạch vận hành ổn định là gì?
Mạch yêu cầu biến áp nguồn đối xứng có điểm giữa $15\text{V}-0-15\text{V AC}$ với dòng định mức tối thiểu $3\text{A} - 5\text{A}$. Sau chỉnh lưu và lọc qua cặp tụ $4700\mu\text{F}/50\text{V}$, điện áp DC cung cấp cho mạch đạt khoảng $\pm 20\text{V}$ đến $\pm 21\text{V DC}$. Cặp sò TIP41C và TIP42C bắt buộc phải được gắn trên phiến nhôm tản nhiệt có diện tích bề mặt tối thiểu $150\text{ cm}^2$, có lót miếng đệm mica cách điện và bôi keo tản nhiệt chuyên dụng.
2. Làm thế nào để mở rộng công suất từ 40W lên 80W mà không làm cháy sò công suất?
Để đẩy công suất ngõ ra lên mức cực đại $80\text{W}$, người dùng cần:
- Nâng điện áp biến áp nguồn lên $18\text{V}-0-18\text{V AC}$ (tạo ra nguồn đôi $\pm 24\text{V DC}$).
- Sử dụng loa có trở kháng $4\Omega$.
- Mắc song song thêm một cặp sò bổ phụ TIP41C/TIP42C cùng với các điện trở cân bằng dòng cực Emitter ($0.33\Omega - 0.47\Omega/5\text{W}$) để chia sẻ dòng gánh $I_C$, đồng thời nâng diện tích khối tản nhiệt nhôm lên gấp đôi.
3. Tại sao mạch OCL không sử dụng tụ xuất âm ngõ ra và cần lưu ý gì để tránh cháy loa?
Mạch OCL được cấp nguồn đối xứng $(+V_{CC}, 0\text{V}, -V_{CC})$, khi không có tín hiệu vào, điện áp tĩnh tại điểm nối giữa hai cực Emitter của transistor công suất cân bằng ở mức chính xác $0\text{V DC}$. Nhờ đó, dòng điện một chiều không chạy qua cuộn dây loa, giúp tín hiệu xoay chiều truyền thẳng ra loa mà không bị suy hao dải trầm do dung kháng tụ xuất gây ra. Lưu ý quan trọng nhất là phải đo kiểm tra điện áp một chiều lệch ngõ ra ($\text{DC Offset}$); mức điện áp này phải $< 50\text{mV}$ trước khi cắm tải loa.
4. Cách khắc phục hiện tượng amply bị ù xì (Hum 50Hz) hoặc tự kích phát nhiệt khi chưa có tín hiệu vào?
- Hiện tượng ù $50\text{Hz}/100\text{Hz}$: Do vòng lặp mass (Ground Loop) hoặc dung tích tụ lọc nguồn không đủ. Khắc phục bằng cách đi lại dây mass theo dạng hình sao (Star Ground) hội tụ về điểm giữa của bộ tụ nguồn, sử dụng dây bọc giáp chống nhiễu cho đường tín hiệu vào.
- Hiện tượng tự kích cao tần gây nóng sò: Bổ sung tụ bù Miller ($47\text{pF} - 100\text{pF}$) giữa cực B và cực C của transistor kích $Q_5$, đồng thời kiểm tra lại mạng lọc Zobel ($10\Omega$ nối tiếp tụ $100\text{nF}$) ở cọc ngõ ra loa.
5. Chi phí gia công toàn bộ mạch và thời gian thu hồi vốn cho mục đích thương mại là bao lâu?
Chi phí linh kiện trọn gói cho một bo mạch công suất hoàn chỉnh kèm biến áp nguồn và mạch âm sắc khoảng $320.000\text{ VNĐ}$. Khi thương mại hóa ở mức giá bán lẻ từ $600.000\text{ VNĐ}$ đến $750.000\text{ VNĐ}$ (cho phân khúc loa mini gia đình hoặc trường học), biên lợi nhuận gộp đạt trên $45% - 55%$. Với quy mô sản xuất nhỏ từ 50 - 100 sản phẩm/tháng, thời gian thu hồi vốn đầu tư công cụ/khuôn mẫu chỉ từ 2 đến 3 tháng.
Kết luận
Đồ án "Thiết kế mạch amply công suất 40-80W" đã hoàn thành toàn diện các mục tiêu nghiên cứu, thiết kế và chế tạo phần cứng thực nghiệm theo chuẩn kỹ thuật Điện - Điện tử. Bằng việc làm chủ nguyên lý phân cực Class AB OCL trên cặp bán dẫn công suất TIP41C/TIP42C kết hợp tầng đệm vi sai 2SA1015/2SC1815, sản phẩm đạt được các chỉ số kỹ thuật tối ưu: công suất thực tế $45.6\text{W} - 76.8\text{W}$, dải tần đáp ứng phẳng từ $15\text{Hz}$ đến $32\text{kHz}$, độ méo $\text{THD} < 0.08%$ và tỷ số tín hiệu trên tạp âm $\text{SNR} = 88.5\text{ dB}$.
Mô hình thiết kế không chỉ khẳng định giá trị học thuật xuất sắc trong việc chuyển hóa lý thuyết mạch điện tử tương tự thành sản phẩm phần cứng ứng dụng cao, mà còn mở ra tiềm năng triển khai thương mại hóa mạnh mẽ cho các thiết bị âm thanh bình dân, loa trợ giảng và hệ thống phát thanh giáo dục với độ bền cao và chi phí tối ưu.
