Tổng quan luận án

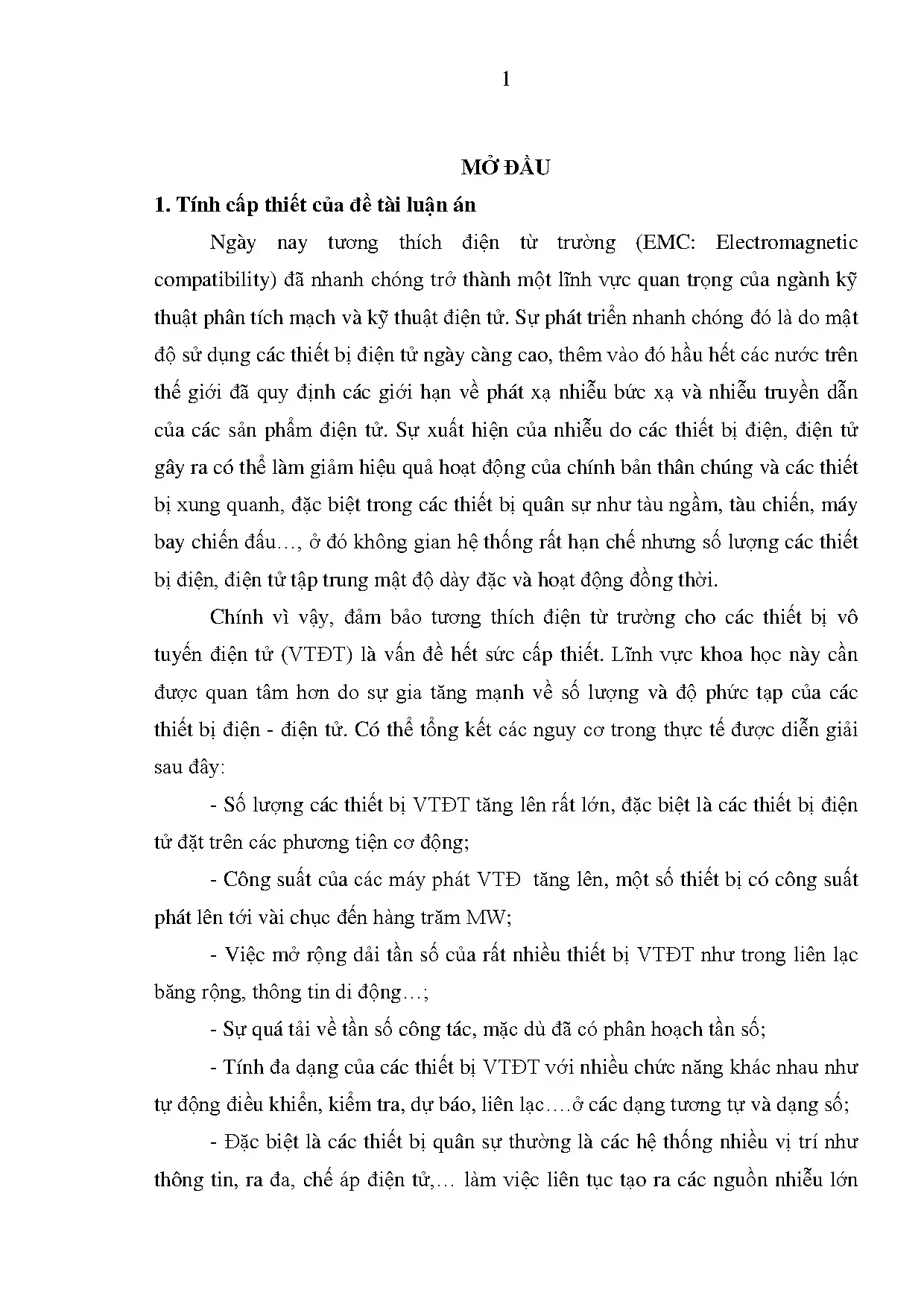

Tính cấp thiết và khoảng trống nghiên cứu
Tương thích điện từ trường (Electromagnetic Compatibility - EMC) là khả năng thiết bị điện, điện tử và vô tuyến điện vận hành ổn định, đúng tham số trong môi trường điện từ xác định mà không gây ra nhiễu vượt quá giới hạn cho phép đối với các thiết bị xung quanh. Sự phát triển mạnh mẽ của khoa học kỹ thuật dẫn đến mật độ thiết bị vô tuyến điện tử (VTĐT) tăng cao, dải tần số công tác mở rộng, công suất máy phát tăng (nhiều thiết bị đạt từ vài chục đến hàng trăm MW), trong khi không gian lắp đặt ngày càng thu hẹp. Đặc biệt trong môi trường quân sự (tàu ngầm, tàu chiến, máy bay chiến đấu), nhiều hệ thống như thông tin liên lạc, ra đa, chế áp điện tử hoạt động đồng thời trong không gian hạn chế, tạo ra nguồn nhiễu lẫn nhau nghiêm trọng.
Trên thế giới, các tiêu chuẩn EMC đã được thiết lập từ sớm (TK 77 IEC, CISPR, ETSI, MIL-STD). Tuy nhiên, tại Việt Nam, vấn đề EMC vẫn chưa được quan tâm đồng bộ; các nghiên cứu trong nước về giải pháp, mô hình đánh giá và chỉ tiêu kỹ thuật đảm bảo EMC cho từng khối chức năng và thiết bị VTĐT khi thiết kế, chế tạo còn thiếu vắng. Để đáp ứng các tiêu chuẩn quân sự (TCQS 044:2014/TĐC, TCQS 045:2014/TĐC, TCVN/QS 1962:2016 đến 1965:2016), việc nghiên cứu giải pháp đánh giá, đảm bảo tương thích điện từ cho thiết bị vô tuyến điện tử bằng mô hình toán, mô phỏng số và thực nghiệm là yêu cầu kỹ thuật cấp thiết.
Khoảng trống nghiên cứu mà luận án tập trung giải quyết gồm:
- Thiếu giải pháp kết hợp định lượng giữa bọc kim che chắn và ước lượng khoảng cách không gian cho các khối chức năng có sẵn trong thiết bị vô tuyến nhằm tối ưu hóa kích thước và hiệu quả che chắn.
- Thiếu mô hình toán học đơn giản hóa đánh giá ảnh hưởng của nhiễu trong mạng vô tuyến, cụ thể là việc đánh giá thông qua nguồn nhiễu gần nhất thay thế cho phép tính tổng công suất nhiễu phức tạp.
Mục tiêu nghiên cứu
Luận án xác định hai mục tiêu nghiên cứu cụ thể:
- Nghiên cứu hoàn thiện các giải pháp đánh giá, đảm bảo EMC khi thiết kế, chế tạo thiết bị vô tuyến trên cơ sở che chắn điện từ và ước lượng khoảng cách các khối chức năng.
- Nghiên cứu ảnh hưởng EMC của nguồn nhiễu gần nhất và tổng công suất nhiễu trong hệ thống vô tuyến để xác định phương pháp đánh giá đơn giản, thích hợp.
Đối tượng và phạm vi nghiên cứu
- Đối tượng nghiên cứu: Các giải pháp đánh giá, đảm bảo EMC cho các khối chức năng trong thiết bị vô tuyến điện tử; tác động của nguồn nhiễu gần nhất đến thiết bị và hệ thống vô tuyến.
- Phạm vi nghiên cứu:
- Không gian và cấu trúc: Khảo sát tương tác điện từ giữa các khối chức năng điển hình (mạch dao động và mạch nguồn) trong một thiết bị VTĐT cụ thể và giữa các trạm thu/phát trong mạng vô tuyến phân tán.
- Dải tần số: Khảo sát lý thuyết trong dải tần 0 đến 400 GHz; mô phỏng và thực nghiệm tập trung trong dải tần từ 1 MHz đến 1 GHz (phù hợp dải tần tiêu chuẩn CISPR-22 từ 30 MHz đến 1 GHz).
- Điều kiện giới hạn: Các tham số và đặc tính của thiết bị được xác định trước, không đổi trong quá trình hoạt động; số liệu đo từ thiết bị đo đảm bảo tính tức thời và chính xác; các dữ liệu thống kê ngẫu nhiên phục vụ mô phỏng được tạo theo phương pháp giả định có độ tin cậy.
Tổng quan tài liệu và vị trí của luận án
Các hướng nghiên cứu trước trong và ngoài nước
Tổng quan tài liệu trong luận án chỉ ra rằng không có một lý thuyết duy nhất hay lý thuyết chung cho toàn bộ các bài toán EMC trong kỹ thuật vô tuyến, mà phải kết hợp giữa kỹ thuật mạch, lý thuyết thiết bị và lý thuyết truyền sóng:
- Chuẩn hóa và khung pháp lý quốc tế: Các tiêu chuẩn quốc tế do TK 77 IEC, CISPR, CENELEC, ETSI ban hành, Chỉ thị 2004/108/EC của Nghị viện và Hội đồng Châu Âu, cũng như hệ thống tiêu chuẩn quốc gia của Nga [24] định hướng cho các yêu cầu ổn định chống nhiễu và thử nghiệm EMC.
- Mô hình thống kê nhiễu và tình huống điện từ:
- Nghiên cứu [4], [51] xây dựng mô hình tình huống điện từ (THĐT) khu vực, biểu diễn nguồn nhiễu dưới dạng các điểm ngẫu nhiên phân bố trong hình hộp $n$ chiều với phân bố Poát-xông, xác định xác suất EMC $\nu_0$.
- Nghiên cứu [17] đề xuất mô hình thống kê vi sai và phân bố Poát-xông để tính toán dải động tín hiệu thu và phân bố khoảng cách $R_{\min}$ tới nguồn phát gần nhất trong mạng di động phân tán không gian $m$ chiều.
- Nghiên cứu [39] phân tích bức xạ điện từ và dải động tín hiệu $D = \Pi_{\max}/\Pi_{\min}$ của các trạm di động trong môi trường đô thị dựa trên mật độ trạm trung bình $\gamma$ và các vùng lan truyền sóng ($R_1, R_2, R_3$).
- Nghiên cứu [40] sử dụng kỹ thuật rời rạc hóa mô hình phi tuyến, biểu diễn tầng vô tuyến bằng các bộ lọc tuyến tính (LF) kết hợp phần tử phi tuyến tức thời (MNE) nhằm giảm độ phức tạp so với việc dùng chuỗi Volterra.
- Giải pháp kỹ thuật che chắn và phân bố mạch: Các công trình [6], [48] chuẩn hóa lý thuyết hiệu quả che chắn (SE); các nghiên cứu [31], [46] phân tích ảnh hưởng của khe hở, lỗ thông khí và đề xuất sử dụng ống dẫn sóng lục giác dạng tổ ong (honeycomb) hoặc vỏ hai lớp để giảm rò rỉ bức xạ.
- Nghiên cứu tại Việt Nam:
- Tác giả Tăng Tấn Chiến (Đại học Đà Nẵng) nghiên cứu mô phỏng truyền sóng bằng phương pháp TLM (2002) [3] và mô hình ghép mở rộng dải thông tế bào TEM (2016) [2].
- Học viện Kỹ thuật Quân sự xây dựng 04 tiêu chuẩn quốc gia về EMC quân sự cho dải sóng ngắn, cực ngắn, cm và dm (TCVN/QS 1962:2016 đến 1965:2016).
- Cục Tiêu chuẩn - Đo lường - Chất lượng (Bộ Tổng Tham mưu) ban hành các tiêu chuẩn cơ sở TCCS 051:2014/, TCQS 052:2014/TĐC và vận hành phòng thử nghiệm EMC theo chuẩn MIL-STD-416E/F.
Khoảng trống luận án lựa chọn giải quyết
Mặc dù các nghiên cứu đơn lẻ về che chắn hoặc phân tích mạng đã tồn tại, các giải pháp tích hợp khi thiết kế thiết bị có sẵn khối chức năng vẫn chưa hoàn thiện. Luận án lựa chọn giải quyết:
- Đánh giá và thiết lập quy tắc kết hợp giữa bọc kim kim loại và khoảng cách giữa các khối chức năng (mạch nguồn và mạch dao động) để đạt độ suy giảm nhiễu theo yêu cầu mà không phải can thiệp thiết kế lại mạch in.
- Xây dựng mô hình toán học sử dụng công suất của nguồn nhiễu gần nhất làm đại lượng thống kê đánh giá xác suất gián đoạn hoạt động của hệ thống vô tuyến thay cho tổng công suất nhiễu khi xác suất gián đoạn nhỏ.
Cơ sở lý thuyết và phương pháp nghiên cứu
Khung lý thuyết và khái niệm sử dụng
Luận án vận dụng các cơ sở lý thuyết kỹ thuật điện tử và điện từ trường:
- Cấu trúc EMC: Tương thích điện từ (EMC) gồm hai nhánh: Phát xạ điện từ (EMI - phân chia thành nhiễu dẫn và nhiễu bức xạ) và Độ nhạy cảm điện từ (EMS - tính ổn định trước nhiễu dẫn và nhiễu bức xạ).
- Phân vùng trường điện từ:
- Trường vùng gần (trường cảm ứng): Khoảng cách $r < \lambda/(2\pi) \approx \lambda/6$, trường có tính chất tĩnh, suy giảm nhanh tỷ lệ nghịch với $r^2$ hoặc $r^3$. Nguồn điện (trở kháng cao) có $E \propto 1/r^3, H \propto 1/r^2$; nguồn từ (trở kháng thấp) có $H \propto 1/r^3, E \propto 1/r^2$.
- Trường vùng xa (trường bức xạ): Khoảng cách $r \ge \lambda/(2\pi)$, sóng điện từ hình thành độc lập, mối quan hệ giữa điện trường và từ trường là $E = Z_0 H$ với trở kháng sóng không gian tự do $Z_0 = 377\ \Omega$. Trường suy giảm tỷ lệ nghịch với khoảng cách ($1/r$). Đối với tần số trên 300 MHz, cường độ trường được đo bằng mật độ dòng năng lượng (vector Poynting $S$, đơn vị $\text{W/m}^2$).
- Lý thuyết che chắn điện từ (Lý thuyết Schelkunoff): Hiệu quả che chắn (Shielding Effectiveness - $SE$) đo bằng decibel (dB) xác định theo: $$SE_e = 20\lg\left(\frac{E_i}{E_t}\right), \quad SE_h = 20\lg\left(\frac{H_i}{H_t}\right)$$ $$SE\ [\text{dB}] = R\ [\text{dB}] + A\ [\text{dB}] + B\ [\text{dB}]$$ Trong đó: $R$ là độ suy giảm do phản xạ, $A$ là độ suy giảm do hấp thụ, $B$ là độ suy giảm do phản xạ nhiều lần bên trong vỏ bọc (chỉ có ý nghĩa khi $A \le 15\text{ dB}$).
- Phương pháp nghịch đảo khoảng cách (Inverse Distance Method): Áp dụng cho trường xa, mức suy giảm bức xạ $L$ khi thay đổi khoảng cách từ $R$ đến $R'$: $$L\ [\text{dB}] = 20\lg\left(\frac{R'}{R}\right)$$
- Mô hình xác suất Poát-xông: Đánh giá số nguồn nhiễu trung bình $N_{tb} = N \prod_{i=1}^n B(\Delta X_i)$ trong dải thông lọc $n$ chiều và xác định xác suất không có tín hiệu nhiễu lọt vào hệ thống: $$\nu_0 = \exp\left(-N \prod_{i=1}^n B(\Delta X_i)\right)$$
Phương pháp nghiên cứu
Luận án kết hợp ba phương pháp tiếp cận:
- Phương pháp tính toán giải tích: Xây dựng các mô hình toán học về phân bố trường, hiệu quả che chắn, suy giảm khoảng cách và xác suất gián đoạn hệ thống.
- Phương pháp mô phỏng số trên máy tính:
- Sử dụng phần mềm CST Studio Suite để mô phỏng tương tác trường 3D, phân bố điện từ trường của nguồn bức xạ đặt trong hộp bọc kim nhôm (kín và có lỗ hổng) tới bề mặt hộp thứ hai trong dải tần 1 MHz - 1 GHz.
- Sử dụng phương pháp mô phỏng thống kê Monte-Carlo để kiểm chứng mô hình đánh giá nguồn nhiễu gần nhất trong mạng vô tuyến dưới tác động của pha-đinh.
- Phương pháp thực nghiệm phần cứng: Đo kiểm thực tế bức xạ phát xạ của mô hình mạch dao động và mạch nguồn 5V bằng hệ thống thiết bị quét trường gần EMxpert EHX (bao gồm bộ quét EMSCAN và phần mềm phân tích EMxpert).
Nội dung chính theo từng chương
Chương 1. Tổng quan về giải pháp đánh giá và đảm bảo EMC cho các thiết bị vô tuyến
Chương này tổng kết các khái niệm cơ bản về EMC, phân loại nhiễu theo miền thời gian và tần số (nhiễu tuần hoàn/không tuần hoàn, dải hẹp/dải rộng), đồng thời phân tích các mô hình lý thuyết và giải pháp truyền thống:
- Phân tích mô hình tình huống điện từ khu vực: Biểu diễn các nguồn nhiễu bằng không gian $n$ chiều của các tham số năng lượng và phi năng lượng ($x_1, x_2, \dots, x_n$). Thiết lập công thức xác suất EMC $\nu_0(z) = e^{-z}$ và phân tích các đường cong Poát-xông với các bậc $k = 0, 1, 2, 3$.
- Phân loại các biện pháp hạn chế nhiễu trong mạch: Phân tích kỹ thuật nối đất (nối tiếp, song song, nhiều điểm); kỹ thuật bọc kim dây dẫn và cáp truyền tín hiệu; kỹ thuật lọc cao tần (bộ lọc EMI nguồn AC phân tách thành thành phần chế độ chung CM và chế độ vi sai DM, với độ suy giảm tương ứng $40\text{ dB/decade}$ và $50\text{ dB/decade}$); giải pháp phân bố linh kiện trên bo mạch in PCB.
- Khảo sát các mô hình toán học đánh giá nhiễu mạng di động:
- Mô hình công suất cực đại: Tính toán số lượng cluster $N_{cl} = \frac{S_{gh}}{C S_c} = \frac{\pi D_{gh}^2}{C S_c}$ và công suất thu $P_2 = P_1 A_2 R^{-n}$.
- Mô hình phân bố Poát-xông theo khoảng cách [17]: Xác định xác suất phân bố nguồn phát trong thể tích $V$: $$p_k(N\Delta V) = \frac{(N\Delta V)^k}{k!} \exp(-N\Delta V)$$ và hàm phân bố xác suất cho vùng lân cận hình cầu $U$: $$P(U) = 1 - \sum_{k=1}^K p_k(N U) - p_{k+1}$$
- Mô hình lan truyền sóng đô thị [39]: Đánh giá dải động $D = \Pi_{\max}/\Pi_{\min}$ với xác suất không vượt ngưỡng $p_D = \exp(-N_0 D^{m/\gamma})$, phân định các vùng biên áp dụng $R_{\min}, R_1, R_2, R_3$.
- Mô hình kỹ thuật rời rạc phi tuyến [40]: Cấu trúc tầng vô tuyến gồm bộ lọc tuyến tính 1 $H_1(f)$, phần tử phi tuyến tức thời $y(x)$ và bộ lọc tuyến tính 2 $H_2(f)$.
- Xác lập bài toán nghiên cứu của luận án: Tập trung vào giải pháp che chắn - khoảng cách cho khối chức năng và mô hình thống kê nguồn nhiễu gần nhất cho mạng vô tuyến.
Chương 2. Đề xuất giải pháp đảm bảo EMC khi thiết kế thiết bị vô tuyến
Chương 2 trình bày giải pháp kết hợp giữa bọc kim kim loại và ước lượng khoảng cách không gian cho các khối trong thiết bị vô tuyến mà không cần can thiệp vào mạch nguyên lý có sẵn:
- Mô hình kết hợp bọc kim và khoảng cách: Công thức xác định mức điện trường tại điểm thu sau khi áp dụng đồng thời hai biện pháp: $$E_2\ [\text{dB}] = E_1\ [\text{dB}] - SE\ [\text{dB}] - L\ [\text{dB}]$$
- Phân tích vật liệu và tính toán che chắn: Lựa chọn vật liệu vỏ hộp là nhôm có độ dày $t = 2\text{ mm}$, độ từ thẩm tương đối $\mu_r = 1$, độ dẫn điện tương đối $\sigma_r = 0,61$ ($\sigma = 3,56 \times 10^7\text{ S/m}$). Các thành phần suy giảm lý thuyết được xác định theo:
- Độ phản xạ trường xa: $R_{\text{dB}} = 168 - 10\log_{10}\left(\frac{\mu_r f}{\sigma_r}\right)$
- Độ phản xạ trường gần: $R_{e,\text{dB}} = 322 - 10\log_{10}\left(\frac{\mu_r f^3 r^2}{\sigma_r}\right)$ (nguồn điện) và $R_{m,\text{dB}} = 14,57 - 10\log_{10}\left(\frac{\mu_r}{f r^2 \sigma_r}\right)$ (nguồn từ)
- Độ hấp thụ: $A_{\text{dB}} = 8,686 \frac{t}{\delta} = 1,314 t \sqrt{f \mu_r \sigma_r}$
| Vật liệu | Độ dẫn điện tương đối $\sigma_r$ | Độ từ thẩm tương đối $\mu_r$ | Tích số $\sigma_r \mu_r$ | Tỷ số $\sigma_r / \mu_r$ |
|---|---|---|---|---|
| Bạc | 1,08 | 1 | 1,08 | 1,08 |
| Đồng | 1,00 | 1 | 1,00 | 1,00 |
| Nhôm | 0,61 | 1 | 0,61 | 0,61 |
| Thép không gỉ | 0,02 | 1000 | 20 | $2 \times 10^{-5}$ |
| Sắt từ mềm | 0,1 | 1000 | 100 | $0,5 \times 10^{-6}$ |
Bảng: Độ dẫn điện và độ từ thẩm của một số vật liệu che chắn điện từ.
- Số liệu tính toán hiệu quả che chắn lý thuyết của hộp nhôm dày 2 mm:
| Tần số (MHz) | Hiệu quả che chắn $SE$ (dB) |
|---|---|
| 1 | 267,22 |
| 2 | 355,25 |
| 5 | 527,90 |
| 10 | 721,03 |
| 20 | 992,90 |
| 50 | 1530,30 |
| 100 | 2134,50 |
| 200 | 2985,60 |
| 500 | 4668,50 |
Bảng: Hiệu quả che chắn theo lý thuyết của hộp bọc kim nhôm dày 2 mm.
- Số liệu suy giảm theo khoảng cách trong trường xa ($L = 20\lg(R'/R)$ với mốc chuẩn $R = 2\text{ cm}$):
| Khoảng cách (cm) | Độ suy giảm $L$ (dB) |
|---|---|
| 3 | 3,52 |
| 4 | 6,02 |
| 5 | 7,96 |
| 6 | 9,54 |
| 7 | 10,88 |
| 8 | 12,04 |
| 9 | 13,06 |
| 10 | 13,98 |
| 15 | 17,50 |
| 20 | 20,00 |
| 30 | 23,52 |
| 50 | 27,96 |
Bảng: Độ suy giảm lý thuyết theo khoảng cách.
- Tổng độ suy giảm khi kết hợp bọc kim nhôm 2 mm và khoảng cách:
| Khoảng cách (cm) | 1 MHz (dB) | 20 MHz (dB) | 50 MHz (dB) | 100 MHz (dB) | 500 MHz (dB) |
|---|---|---|---|---|---|
| 3 | 270,74 | 996,42 | 1533,82 | 2138,02 | 4672,02 |
| 4 | 273,24 | 998,92 | 1536,32 | 2140,52 | 4674,52 |
| 5 | 275,18 | 1000,86 | 1538,26 | 2142,46 | 4676,46 |
| 6 | 276,76 | 1002,44 | 1539,84 | 2144,04 | 4678,04 |
| 7 | 278,10 | 1003,78 | 1541,18 | 2145,38 | 4679,38 |
| 8 | 279,26 | 1004,94 | 1542,34 | 2146,54 | 4680,54 |
| 9 | 280,28 | 1005,96 | 1543,36 | 2147,56 | 4681,56 |
| 10 | 281,20 | 1006,88 | 1544,28 | 2148,48 | 4682,48 |
| 15 | 284,72 | 1010,40 | 1547,80 | 2152,00 | 4686,00 |
| 20 | 287,22 | 1012,90 | 1550,30 | 2154,50 | 4688,50 |
| 30 | 290,74 | 1016,42 | 1553,82 | 2158,02 | 4692,02 |
| 50 | 295,18 | 1020,86 | 1558,26 | 2162,46 | 4696,46 |
Bảng: Tổng độ suy giảm theo lý thuyết của giải pháp đề xuất.
- Mô phỏng CST và thực nghiệm phần cứng:
- Thiết lập mô hình mô phỏng: Hộp bọc kim 1 (chứa nguồn bức xạ mạch dao động, kích thước $16\text{ cm} \times 10\text{ cm} \times 3\text{ cm}$, vỏ nhôm dày 2 mm, cấp qua cáp đồng trục $50\ \Omega$ và dây đồng đường kính $0,16\text{ cm}$), hộp bọc kim 2 (mạch nguồn 5V, kích thước $10\text{ cm} \times 10\text{ cm} \times 3\text{ cm}$), khoảng cách $d \ge 2\text{ cm}$.
- Phân tích trường hợp hộp kín lý tưởng ($SE$ triệt tiêu hoàn toàn bức xạ thoát ra) và hộp thực tế có khe hở, lỗ thông gió, hiệu ứng sóng đứng cộng hưởng làm giảm $SE$. Đề xuất biện pháp xử lý bằng ống dẫn sóng, gioăng dẫn điện EMI và nối đất vỏ hộp.
- Thực nghiệm mạch thực tế bằng bộ công cụ EMxpert EHX và bàn quét EMSCAN ghi nhận bức xạ giảm rõ rệt khi kết hợp vỏ bọc kim và tăng cự ly giữa hai khối.
Chương 3. Đề xuất giải pháp đánh giá nguồn nhiễu gần nhất thay cho tổng công suất nhiễu
Chương này đi sâu vào bài toán đánh giá EMC ở cấp độ hệ thống/mạng vô tuyến:
- Phân tích mô hình thống kê nhiễu mạng vô tuyến: Dựa trên mô hình kênh truyền thống, phân bố điểm Poát-xông và hiện tượng pha-đinh của tín hiệu.
- Xây dựng mô hình toán học nguồn nhiễu gần nhất: Luận án chứng minh rằng trong điều kiện xác suất gián đoạn hoạt động của hệ thống vô tuyến nhỏ (vùng đảm bảo EMC, $\nu_0 \to 1$, đối số $z \ll 1$), công suất của nguồn nhiễu gần nhất chiếm ưu thế tuyệt đối so với tổng công suất tích lũy của các nguồn nhiễu ở xa. Do đó, có thể sử dụng thống kê công suất nguồn nhiễu gần nhất làm đại lượng đại diện để tính toán xác suất gián đoạn hoạt động.
- Mô phỏng Monte-Carlo kiểm chứng: Tiến hành mô phỏng số trên máy tính bằng phương pháp Monte-Carlo để so sánh sai số giữa phương pháp đánh giá theo nguồn nhiễu gần nhất và phương pháp tính tổng công suất nhiễu truyền thống. Kết quả khẳng định tính khả thi và độ tin cậy của phương pháp đề xuất, giúp đơn giản hóa cấu trúc thuật toán đánh giá EMC trong mạng vô tuyến.
Kết quả và những đóng góp mới
Đóng góp mới về mặt khoa học (lý luận)
- Hoàn thiện phương pháp đảm bảo EMC bằng giải pháp kết hợp: Xây dựng mô hình giải tích định lượng kết hợp giữa hiệu quả che chắn điện từ ($SE$) của vỏ bọc kim loại và độ suy giảm truyền lan theo khoảng cách ($L$) cho các khối chức năng trong thiết bị vô tuyến ($E_2 = E_1 - SE - L$). Mô hình được kiểm chứng đồng bộ bằng mô phỏng trường 3D (CST) và thực nghiệm quét trường gần (EMSCAN).
- Đề xuất phương pháp đánh giá EMC qua nguồn nhiễu gần nhất: Đưa ra mô hình toán học và kiểm chứng bằng Monte-Carlo cho phép sử dụng công suất của nguồn nhiễu gần nhất thay thế cho tổng công suất nhiễu trong mạng vô tuyến khi xác suất gián đoạn hoạt động nhỏ, giúp đơn giản hóa đáng kể bài toán thống kê và phân tích tình huống điện từ.
Đóng góp mới về mặt thực tiễn
- Cung cấp cơ sở dữ liệu và quy trình thiết kế: Đưa ra bảng số liệu tính toán chi tiết về độ suy giảm theo tần số và khoảng cách cho vật liệu nhôm dày 2 mm; thiết lập quy trình tính toán bố trí khoảng cách tối thiểu (từ 2 cm trở lên) giữa khối phát xạ mạnh (mạch dao động) và khối nhạy cảm (mạch nguồn 5V).
- Khuyến nghị kỹ thuật xử lý rò rỉ điện từ: Đề xuất các giải pháp kỹ thuật cụ thể như sử dụng gioăng EMI, ống dẫn sóng lục giác dạng tổ ong cho lỗ thông gió, xử lý vỏ nhựa bằng lớp phủ dẫn điện và quy chuẩn tiếp đất vỏ bọc kim để khắc phục ảnh hưởng suy giảm che chắn trong chế tạo thực tế.
- Phục vụ chế tạo và thử nghiệm thiết bị quân sự: Kết quả nghiên cứu hỗ trợ trực tiếp cho các cơ sở thiết kế, chế tạo thiết bị vô tuyến trong nước đáp ứng các bộ tiêu chuẩn quân sự Việt Nam (TCQS 044:2014/TĐC, TCQS 045:2014/TĐC, TCVN/QS 1962:2016 đến 1965:2016) và chuẩn quốc tế MIL-STD-416.
Hạn chế và hướng nghiên cứu tiếp
Hạn chế của luận án
- Các công thức tính toán giải tích ban đầu về hiệu quả che chắn $SE$ dựa trên giả thiết vỏ bọc kim loại đồng nhất, phẳng và kín hoàn toàn; chưa tích hợp trực tiếp tham số hóa toàn diện tất cả các dạng hình học phức tạp của khe hở, lỗ thông khí hay mối hàn vào cùng một biểu thức giải tích đóng mà phải xử lý qua mô phỏng.
- Các tham số đầu vào của thiết bị và phần tử vô tuyến trong mô hình mô phỏng được giả định là cố định, chưa khảo sát hết các biến đổi phi tuyến tức thời trong điều kiện môi trường hoạt động thay đổi mạnh.
Hướng nghiên cứu tiếp
- Nghiên cứu sâu hơn các thuật toán tối ưu hóa cấu trúc lỗ hổng (ống dẫn sóng tổ ong, khe hở tiếp xúc) trên vỏ bọc kim loại phức hợp nhiều lớp.
- Mở rộng phương pháp đo tham số bức xạ điện từ và hoàn thiện quy trình đánh giá EMC cho các hệ thống vô tuyến nhiều vị trí hoạt động trong môi trường thực địa phức tạp.
Giá trị tham khảo
Đối tượng thụ hưởng
- Nghiên cứu sinh, học viên cao học, giảng viên: Thuộc các chuyên ngành Kỹ thuật Vô tuyến, Kỹ thuật Điện tử, Kỹ thuật Viễn thông, Tác chiến Điện tử có tài liệu tham khảo chuyên sâu về lý thuyết che chắn, phân tích trường gần/trường xa và mô hình thống kê tình huống điện từ.
- Kỹ sư thiết kế phần cứng và chế tạo thiết bị: Các kỹ sư thiết kế mạch in (PCB), kỹ sư kết cấu cơ - điện tử tại các viện nghiên cứu và nhà máy sản xuất thiết bị viễn thông, thiết bị quân sự.
- Cán bộ kiểm định và đo lường: Các chuyên viên tại các phòng thử nghiệm EMC (như Cục Tần số Vô tuyến điện, Viện Đo lường Quốc gia, Cục Tiêu chuẩn - Đo lường - Chất lượng / Bộ Tổng Tham mưu).
Các nội dung có giá trị tham khảo cao
- Phương pháp luận phân chia và tính toán trường gần, trường xa đối với nguồn điện và nguồn từ.
- Bảng tra cứu độ dẫn điện, độ từ thẩm của các kim loại và bảng số liệu suy giảm tổng hợp của giải pháp bọc kim kết hợp khoảng cách.
- Quy trình ứng dụng phần mềm CST và công cụ quét trường gần EMSCAN/EMxpert để đánh giá tương thích điện từ cho bo mạch và vỏ hộp.
- Thuật toán thống kê Poát-xông và kỹ thuật đánh giá hệ thống mạng vô tuyến qua nguồn nhiễu gần nhất.
Câu hỏi thường gặp
1. Hiệu quả che chắn (SE) của vỏ bọc kim loại được tính toán từ các thành phần nào và khi nào có thể bỏ qua thành phần phản xạ nhiều lần ($B$)?
Theo lý thuyết Schelkunoff được luận án sử dụng, hiệu quả che chắn tổng cộng tính bằng decibel là $SE\ [\text{dB}] = R\ [\text{dB}] + A\ [\text{dB}] + B\ [\text{dB}]$, trong đó $R$ là độ suy giảm do phản xạ tại bề mặt, $A$ là độ suy giảm do hấp thụ khi sóng truyền qua chiều dày vật liệu, và $B$ là độ suy giảm do phản xạ nhiều lần bên trong lớp vỏ. Đại lượng $B$ chỉ có ý nghĩa khi độ hấp thụ $A \le 15\text{ dB}$; trong các trường hợp thực tế khi độ dày vỏ bọc lớn hơn nhiều so với độ sâu bề mặt ($\delta$) và $A > 15\text{ dB}$, thành phần $B$ có thể bỏ qua.
2. Vật liệu nhôm dày 2 mm có hiệu quả che chắn lý thuyết như thế nào trong dải tần số từ 1 MHz đến 500 MHz?
Với thông số nhôm có $\mu_r = 1$ và $\sigma_r = 0,61$, hiệu quả che chắn lý thuyết của vỏ hộp nhôm dày 2 mm tăng dần theo tần số: đạt $267,22\text{ dB}$ tại $1\text{ MHz}$; $992,90\text{ dB}$ tại $20\text{ MHz}$; $1530,30\text{ dB}$ tại $50\text{ MHz}$; $2134,50\text{ dB}$ tại $100\text{ MHz}$ và đạt $4668,50\text{ dB}$ tại $500\text{ MHz}$.
3. Tại sao luận án đề xuất kết hợp giải pháp bọc kim với ước lượng khoảng cách thay vì chỉ áp dụng đơn lẻ một phương pháp?
Nếu chỉ sử dụng giải pháp khoảng cách, độ suy giảm tín hiệu ở cự ly nhỏ (vài centimet) là không đáng kể (ở 3 cm chỉ giảm $3,52\text{ dB}$, ở 10 cm giảm $13,98\text{ dB}$), còn nếu tăng khoảng cách lớn sẽ làm thiết bị cồng kềnh, tăng kích thước và giá thành. Nếu chỉ bọc kim, các khe hở, mối nối hoặc lỗ thông gió thực tế sẽ làm suy giảm hiệu quả che chắn ($SE$). Việc kết hợp hai giải pháp cho phép đạt độ suy giảm tổng hợp $E_2 = E_1 - SE - L$ tối ưu, đảm bảo EMC mà vẫn giữ kích thước thiết bị ở mức nhỏ gọn (khoảng cách giữa các hộp chỉ cần từ 2 cm đến vài centimet).
4. Luận án sử dụng các công cụ phần mềm và thiết bị phần cứng nào để thực hiện mô phỏng và thực nghiệm kiểm chứng?
Luận án sử dụng phần mềm CST Studio Suite để mô phỏng 3D trường điện từ và hiệu quả che chắn của hộp bọc kim trong dải tần 1 MHz - 1 GHz; sử dụng phần mềm mô phỏng Monte-Carlo trên máy tính để kiểm chứng mô hình thống kê nguồn nhiễu gần nhất. Về phần cứng, luận án sử dụng bộ công cụ đo quét trường gần EMxpert EHX (gồm bàn quét EMSCAN và phần mềm EMxpert) để đo đạc trực tiếp trên mạch nguồn 5V và mạch dao động thực tế.
5. Cơ sở khoa học của việc dùng nguồn nhiễu gần nhất thay thế cho tổng công suất nhiễu trong đánh giá mạng vô tuyến là gì?
Dựa trên mô hình phân bố Poát-xông và kênh truyền pha-đinh trong mạng vô tuyến phân tán, khi hệ thống hoạt động ở vùng có xác suất gián đoạn nhỏ (xác suất đảm bảo EMC $\nu_0 \to 1$, đối số $z \ll 1$), công suất của nguồn nhiễu nằm ở cự ly gần nhất chiếm tỷ trọng áp đảo đối với máy thu so với phần còn lại. Do đó, việc lấy công suất nguồn nhiễu gần nhất làm biến số thống kê đại diện giúp đơn giản hóa việc tính toán mà vẫn đảm bảo độ chính xác cho phép trong đánh giá EMC hệ thống.
Kết luận
Luận án "Nghiên cứu giải pháp đánh giá và đảm bảo tương thích điện từ trường cho các thiết bị vô tuyến điện tử" đã giải quyết đồng bộ bài toán EMC ở cả cấp độ khối chức năng bên trong thiết bị và cấp độ mạng vô tuyến. Bằng việc kết hợp tính toán giải tích, mô phỏng trên CST và thực nghiệm trên hệ thống EMSCAN, tác giả đã chứng minh tính hiệu quả của giải pháp kết hợp vỏ bọc kim nhôm (2 mm) với ước lượng khoảng cách không gian giữa mạch nguồn và mạch dao động. Đồng thời, mô hình toán học đánh giá nguồn nhiễu gần nhất được kiểm chứng bằng Monte-Carlo đã mở ra phương pháp đơn giản hóa việc đánh giá xác suất gián đoạn hoạt động của hệ thống vô tuyến. Các kết quả nghiên cứu cung cấp cơ sở khoa học và dữ liệu thực nghiệm quan trọng, phục vụ công tác thiết kế, chế tạo và thử nghiệm trang thiết bị vô tuyến điện tử đáp ứng các tiêu chuẩn EMC quân sự và dân dụng.
