Giới thiệu dự án

Sự gia tăng nhanh chóng của các công trình nhà phố hiện đại kết hợp kinh doanh tại các đô thị lớn tại Việt Nam đặt ra bài toán phức tạp về an toàn điện, hiệu quả năng lượng và độ tin cậy cung cấp điện. Theo thống kê của Cục Cảnh sát Phòng cháy chữa cháy và Cứu nạn cứu hộ (PCCC & CNCH), hơn 70% các vụ hỏa hoạn tại nhà ở đô thị xuất phát từ sự cố chập điện, quá tải hệ số sử dụng và thiết kế mạng hạ thế không đạt chuẩn kỹ thuật.

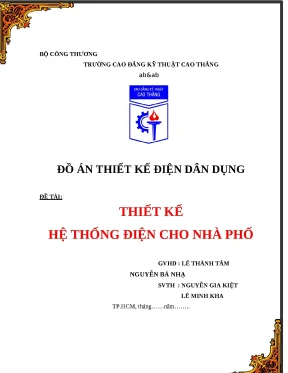

Đề tài "Thiết kế hệ thống điện cho nhà phố 3 tầng" (kết hợp mặt bằng kinh doanh tại tầng trệt và không gian sinh hoạt gia đình tại các tầng lầu) giải quyết trực diện bài toán quá tải cục bộ, mất cân bằng phụ tải giữa khu vực thương mại và dân dụng, đồng thời loại bỏ rủi ro sụt áp trên đường dây kéo dài lên tầng thượng.

+-----------------------------------------------------------------------------------+
|                              MẶT BẰNG CÔNG TRÌNH NHÀ PHỐ                           |
|  [Tầng thượng: 71.85 m²] --> Sân thượng trước, Phòng họp (13.65 m²), Sân sau      |
|  [Tầng 2:      68.43 m²] --> Phòng ngủ 2 (26.68 m²), Phòng ngủ 3 (28.95 m²), WC   |
|  [Tầng 1:      65.04 m²] --> Phòng sinh hoạt (23.92 m²), Phòng làm việc, P.Ngủ 1  |
|  [Tầng trệt:   74.88 m²] --> Phòng kinh doanh (35.42 m²), Bếp ăn (25.7 m²), Sân   |
+-----------------------------------------------------------------------------------+

Mục tiêu dự án

  1. Chuẩn hóa công suất chiếu sáng: Thiết kế mạng chiếu sáng tiết kiệm năng lượng tuân thủ quy chuẩn quốc gia QCVN 09:2013/BXD và tiêu chuẩn độ rọi vi khí hậu, giới hạn mật độ công suất phụ tải $P_0 \le 13\text{ W/m}^2$.
  2. Quy hoạch mạng phụ tải ổ cắm: Phân vùng và tính toán mật độ phụ tải ổ cắm theo TCVN 9206:2012 với suất phụ tải sàn $\ge 25\text{ VA/m}^2$, định mức ổ cắm đôi $360\text{ VA}$.
  3. Tính toán tải nhiệt & ĐHKK (Điều hòa không khí): Xác định dung lượng làm lạnh chính xác theo thể tích không gian ($1\text{ HP} \approx 45\text{ m}^3$) chuẩn hóa theo TCVN 7830:2015.
  4. Lựa chọn cáp động lực & Thiết bị đóng cắt (CB): Định cỡ tiết diện dây đồng nhiều sợi bọc PVC/XLPE và Aptomat/MCCB/MCB theo điều kiện phát nóng liên tục $I_{cp} \ge I_{tt}$, độ bền dòng ngắn mạch $I_{cu}$ và độ sụt áp giới hạn $\Delta U% \le 2.5%$.
  5. Lập bảng dự toán kinh tế - kỹ thuật: Bóc tách chi tiết khối lượng vật tư phục vụ thi công lắp đặt thực tế.

Phương pháp tiếp cận và Chỉ số đầu ra

Dự án áp dụng phương pháp phân tích phụ tải kết hợp phần mềm mô phỏng chuyên ngành điện (AutoCAD 2024 Electrical, Dialux evo 12.0) nhằm đảm bảo:

  • Độ tin cậy cung cấp điện: Hệ số an toàn quá tải nhánh $k_{at} = 1.25$.
  • Cân bằng tải giữa các tầng: Độ lệch pha $\le 5%$ khi phân chia lộ tải từ tủ điện phân phối chính (MDB) đến các tủ tầng (DB1, DB2, DB3, DB-ST).
  • Phạm vi áp dụng: Nhà phố 3 tầng 1 tum (diện tích sàn xây dựng ~280 m²), nguồn cấp hạ thế 1 pha/3 pha 220V/380V - 50Hz.

Phân tích và thiết kế giải pháp

Phân tích hiện trạng

Nhiều công trình dân dụng quy mô vừa và nhỏ hiện nay vẫn thi công dựa trên kinh nghiệm thợ điện mà không có bản vẽ tính toán tải, dẫn đến hiện tượng "thắt cổ chai" tiết diện dây hoặc chọn định mức CB quá lớn gây mất tính chọn lọc bảo vệ.

Tiêu chí so sánh Phương pháp đi dây truyền thống (Kinh nghiệm) Giải pháp thiết kế kỹ thuật tiêu chuẩn (Đồ án)
Cơ sở tính toán Ước lượng cảm tính, chọn CB 32A-40A chung Áp dụng chuẩn TCVN 9206:2012, QCVN 09:2013/BXD
Phân chia mạch nhánh Ghép chung lộ đèn và ổ cắm trên cùng 1 CB Tách riêng lộ Chiếu sáng, Ổ cắm, Điều hòa, Bếp
Bảo vệ chống rò/chống giật Thường bỏ qua ELCB/RCBO do tiết kiệm chi phí Bố trí RCBO dòng rò định mức $I_{\Delta n} = 30\text{ mA}$ cho toàn bộ vùng ẩm ướt
Hiệu suất năng lượng Tiêu hao nhiệt cao trên đường cáp dưới chuẩn Tối ưu hóa tổn thất điện áp $\Delta U < 2.5%$, nâng cao tuổi thọ tải

Yêu cầu người dùng theo ma trận MoSCoW:

  • Must have: Cung cấp đủ công suất cho hệ thống máy lạnh toàn nhà (tổng $\approx 10.5\text{ HP}$), lộ cấp nguồn riêng biệt cho bếp từ công suất lớn ($>3.5\text{ kW}$), ngắt tự động khi ngắn mạch/quá tải.
  • Should have: Bố trí chiếu sáng hắt tường trang trí tiểu cảnh, công tắc đảo chiều cầu thang 3 vị trí.
  • Could have: Tích hợp đèn khẩn cấp chiếu sáng chỉ dẫn thoát hiểm.
  • Won't have (lần này): Chưa tích hợp hệ thống quản lý năng lượng thông minh BMS/Smart Home IoT tự động hóa sâu.

Thiết kế hệ thống

Kiến trúc cung cấp điện được tổ chức theo cấu trúc hình tia phân tầng từ nguồn hạ thế lưới điện lực EVN qua công tơ đo đếm, tủ tổng MDB tầng trệt và phân phối đến các tủ nhánh DB từng tầng.

graph TD
    A["Nguồn Lưới Điện EVN 220V/380V"] --> B["Công Tơ Điện KWh"]
    B --> C["Tủ Điện Phân Phối Tổng MDB (Tầng Trệt)"]

    C --> D["Tủ Điện Tầng Trệt DB-0"]
    C --> E["Tủ Điện Tầng 1 DB-1"]
    C --> F["Tủ Điện Tầng 2 DB-2"]
    C --> G["Tủ Điện Sân Thượng DB-ST"]

    D --> D1["Lộ Chiếu Sáng (MCB 10A)"]
    D --> D2["Lộ Ổ Cắm Kinh Doanh (MCB 20A)"]
    D --> D3["Lộ Điều Hòa 2x1.5HP (MCB 20A)"]
    D --> D4["Lộ Bếp & Thiết Bị Công Suất (MCB 25A)"]

    E --> E1["Lộ Chiếu Sáng Tầng 1 (MCB 10A)"]
    E --> E2["Lộ Ổ Cắm Tầng 1 (MCB 20A)"]
    E --> E3["Lộ Máy Lạnh P.Sinh Hoạt 2HP + P.Làm Việc 1HP + P.Ngủ 2HP"]

    F --> F1["Lộ Chiếu Sáng Tầng 2 (MCB 10A)"]
    F --> F2["Lộ Ổ Cắm Tầng 2 (MCB 20A)"]
    F --> F3["Lộ Điều Hòa 2x P.Ngủ (MCB 20A)"]

    G --> G1["Lộ Chiếu Sáng & Ổ Cắm Phòng Họp/Sân Thượng"]
    G --> G2["Lộ Điều Hòa Phòng Họp (MCB 16A)"]
    G --> G3["Lộ Máy Bơm Nước Sinh Hoạt Mái (MCB 16A)"]

Công nghệ và tiêu chuẩn kỹ thuật sử dụng:

  • Phần mềm thiết kế: AutoCAD 2024 Electrical, Dialux evo v12.0, Microsoft Excel Engineering Formulas.
  • Tiêu chuẩn viện dẫn:
    • QCVN 09:2013/BXD: Quy chuẩn kỹ thuật quốc gia về các công trình xây dựng sử dụng năng lượng hiệu quả.
    • TCVN 9206:2012: Đặt thiết bị điện trong nhà ở và công trình công cộng - Tiêu chuẩn thiết kế.
    • TCVN 7830:2015: Máy điều hòa không khí không ống gió - Hiệu suất năng lượng.
    • IEC 60364 / TCVN 7447: Hệ thống lắp đặt điện hạ xoay chiều.

Phương pháp luận (Methodology)

Quy trình thiết kế bám sát mô hình Waterfall kỹ thuật chuẩn bao gồm 5 giai đoạn:

  1. Khảo sát & Thu thập dữ liệu: Bóc tách hình học mặt bằng từ bản vẽ kiến trúc (chiều dài, chiều rộng, chiều cao thông thủy $H = 3.3\text{ m}$).
  2. Tính toán phụ tải chiếu sáng & ổ cắm: Xác định công suất tính toán $P_{tt}$, chọn loại đèn (LED, huỳnh quang T8/T5) và số lượng ổ cắm đôi theo công năng.
  3. Tính toán phụ tải nhiệt điều hòa: Tính thể tích $V = S \times H$, xác định công suất nhiệt BTU/h và quy đổi công suất điện HP.
  4. Tổng hợp phụ tải & Chọn thiết bị: Tính dòng định mức $I_{tt}$, dòng tính toán có tính đến hệ số đồng thời $k_{dt}$, chọn dây Cadivi và Aptomat Schneider/Panasonic.
  5. Kiểm tra an toàn: Kiểm tra điều kiện sụt áp $\Delta U \le 2.5%$, kiểm tra khả năng chịu ngắn mạch và tiếp địa an toàn vỏ tủ $R_{td} \le 4,\Omega$.

Implementation và kết quả

Quy trình tính toán kỹ thuật

Hệ thống tính toán được tự động hóa bằng thuật toán lập trình logic dựa trên các biểu thức vi tích phân phụ tải:

def calculate_electrical_branch(area, height, room_type, p0_light, p0_socket=25):
    """
    Hàm tính toán chiếu sáng, ổ cắm và điều hòa cho từng không gian chức năng
    """
    # 1. Tính toán chiếu sáng
    p_light_calc = p0_light * area

    # 2. Tính toán ổ cắm (công suất ổ đôi = 360VA)
    p_socket_calc = p0_socket * area
    num_sockets = max(1, round(p_socket_calc / 360))
    p_socket_total = num_sockets * 360

    # 3. Tính toán điều hòa (1HP = 45m3, 1m3 = 200 BTU)
    volume = area * height
    hp_required = volume * (2 / 90)

    return {
        "Volume_m3": round(volume, 2),
        "Light_Ptt_W": round(p_light_calc, 2),
        "Socket_Qty": num_sockets,
        "Socket_VA": p_socket_total,
        "HVAC_HP": round(hp_required, 2)
    }

# Áp dụng cho Phòng kinh doanh Tầng Trệt: S = 35.42 m2, H = 3.3m, P0 = 11 W/m2
pkd_result = calculate_electrical_branch(35.42, 3.3, "Commercial", 11)
# Kết quả: Volume: 116.89 m3 | Ptt Đèn: 389.62 W -> Chọn 6 bộ 2x36W | Sockets: 4 đôi | HVAC: 2.59 HP -> Chọn 2 máy 1.5HP

1. Tính toán bố trí chiếu sáng từng tầng

Biểu thức xác định số lượng bộ đèn: $$P_{tt} = P_0 \times S$$ $$N_d = \frac{P_{tt}}{P_d} \implies P_{\text{thực tế}} = N_d \times P_d$$

  • Tầng trệt ($74.88\text{ m}^2$):

    • Sân trước ($10.56\text{ m}^2$, $P_0=4\text{ W/m}^2$): $P_{tt}=42.24\text{ W} \implies$ Chọn 4 đèn ngoài trời 18W ($P = 72\text{ W}$).
    • Phòng kinh doanh ($35.42\text{ m}^2$, $P_0=11\text{ W/m}^2$): $P_{tt}=389.62\text{ W} \implies$ Chọn 6 bộ đèn đôi huỳnh quang $2\times 36\text{ W}$ ($P = 432\text{ W}$).
    • Tiểu cảnh & Cầu thang ($18.72\text{ m}^2$, $P_0=7\text{ W/m}^2$): $P_{tt}=131.04\text{ W} \implies$ Chọn 12 đèn hắt tường 12W ($P = 144\text{ W}$).
    • Bếp & Bàn ăn ($25.7\text{ m}^2$, $P_0=9\text{ W/m}^2$): $P_{tt}=231.3\text{ W} \implies$ Chọn 21 đèn downlight 12W ($P = 252\text{ W}$).
    • Sân sau ($6.82\text{ m}^2$) & WC ($3.4\text{ m}^2$): Chọn 1 bộ $1\times 36\text{ W}$ và 4 đèn âm trần 12W.
    • Tổng công suất chiếu sáng trệt: $P_{cs,trệt} = 984\text{ W}$.

  • Tầng 1 ($65.04\text{ m}^2$):

    • Phòng sinh hoạt ($23.92\text{ m}^2$, $P_0=13\text{ W/m}^2$): $P_{tt}=310.96\text{ W} \implies$ Chọn 9 bộ 36W ($P = 324\text{ W}$).
    • Phòng làm việc ($11.04\text{ m}^2$, $P_0=11\text{ W/m}^2$): $P_{tt}=121.44\text{ W} \implies$ Chọn 4 bộ 36W ($P = 144\text{ W}$).
    • Cầu thang ($10.83\text{ m}^2$): Chọn 6 đèn 12W ($P = 72\text{ W}$).
    • Phòng ngủ 1 ($26.68\text{ m}^2$, $P_0=8\text{ W/m}^2$): $P_{tt}=213.44\text{ W} \implies$ Chọn 6 bộ 36W ($P = 216\text{ W}$).
    • WC tầng 1 ($3.4\text{ m}^2$): Chọn 4 đèn 12W ($P = 48\text{ W}$).
    • Tổng công suất chiếu sáng Tầng 1: $P_{cs,T1} = 804\text{ W}$.

  • Tầng 2 & Tầng thượng:

    • Tầng 2: Phòng ngủ 2 (4 bộ $2\times 36\text{ W} = 288\text{ W}$), Phòng ngủ 3 (4 bộ $2\times 36\text{ W} = 288\text{ W}$), WC2 ($48\text{ W}$), WC3 ($96\text{ W}$), Cầu thang ($72\text{ W}$) $\implies P_{cs,T2} = 792\text{ W}$.
    • Sân thượng: Sân trước (4 đèn $18\text{ W} = 72\text{ W}$), Sân sau (8 đèn $18\text{ W} = 144\text{ W}$), Phòng họp (4 đèn $36\text{ W} = 144\text{ W}$), Cầu thang ($72\text{ W}$) $\implies P_{cs,ST} = 432\text{ W}$.

2. Tính toán chọn công suất máy lạnh (HVAC)

Áp dụng tiêu chuẩn thể tích vi khí hậu: $V = S \times H$ ($H = 3.3\text{ m}$), $1\text{ HP} \approx 45\text{ m}^3$ hay $\text{HP} = V \times \frac{2}{90}$:

Không gian chức năng Diện tích $S$ (m²) Thể tích $V$ (m³) Công suất tính toán (HP) Công suất máy lạnh chọn thực tế
Phòng kinh doanh (Trệt) 35.42 116.89 2.59 HP 2 máy $\times$ 1.5 HP (Tổng 3.0 HP)
Phòng sinh hoạt (T1) 23.92 78.94 1.75 HP 1 máy $\times$ 2.0 HP
Phòng làm việc (T1) 11.04 36.43 0.81 HP 1 máy $\times$ 1.0 HP
Phòng ngủ 1 (T1) 26.68 88.04 1.95 HP 1 máy $\times$ 2.0 HP
Phòng ngủ 2 (T2) 26.68 88.04 1.95 HP 1 máy $\times$ 2.0 HP
Phòng ngủ 3 (T2) 28.95 95.54 2.12 HP 1 máy $\times$ 2.0 HP
Phòng họp (Thượng) 13.65 45.05 1.00 HP 1 máy $\times$ 1.0 HP

3. Tính toán chọn cáp và khí cụ đóng cắt (CB)

Dòng điện tính toán 1 pha định mức: $$I_{tt} = \frac{P_{tt}}{U \times \cos\varphi} \quad (U = 220\text{V}, \cos\varphi = 0.85 - 0.9)$$

Điều kiện chọn CB và dây dẫn: $$I_{cb} \ge I_{tt} \quad \text{và} \quad I_{cp} \ge k_{hc} \times I_{cb}$$

Tuyến tải / Tủ phân phối Công suất tính toán $P_{tt}$ Dòng điện $I_{tt}$ (A) Thiết bị bảo vệ (CB/MCB) Tiết diện cáp đồng Cadivi ($S\text{ mm}^2$)
Lộ chiếu sáng từng tầng 432 W - 984 W 2.3 A - 5.2 A MCB 1P - 10A ($I_{cu}=6\text{kA}$) $2 \times 1.5\text{ mm}^2$ (Cu/PVC)
Lộ ổ cắm từng tầng 1.44 kVA - 2.88 kVA 6.5 A - 13.1 A MCB 1P/2P - 20A $2 \times 2.5\text{ mm}^2 - 2 \times 4.0\text{ mm}^2$
Lộ Điều hòa 1.5HP - 2HP 1.1 kW - 1.5 kW 6.2 A - 8.5 A MCB 1P - 16A / 20A $2 \times 2.5\text{ mm}^2$
Tổng Tầng trệt (DB-0) 8.8 kW 44.5 A MCB 2P - 50A $2 \times 10.0\text{ mm}^2$
Tổng Tầng 1 (DB-1) 7.9 kW 39.8 A MCB 2P - 50A $2 \times 10.0\text{ mm}^2$
Tổng Tầng 2 (DB-2) 7.2 kW 36.3 A MCB 2P - 40A $2 \times 8.0\text{ mm}^2$
Tổng Sân thượng (DB-ST) 3.8 kW 19.2 A MCB 2P - 25A $2 \times 6.0\text{ mm}^2$
Tổng toàn tòa nhà (MDB) $\approx 27.7\text{ kW}$ $\approx 140\text{ A}$ (1P) / $46.8\text{ A}$ (3P) MCCB 3P - 63A (hoặc 2P 150A) $4 \times 16.0\text{ mm}^2 + 1 \times 10\text{ mm}^2$

Kiểm tra độ sụt áp ($\Delta U$)

Tổn thất điện áp trên tuyến cáp chính từ tủ tổng MDB lên tủ phân phối DB-ST (chiều dài $L \approx 18\text{ m}$, dòng định mức phân tầng): $$\Delta U = \frac{2 \times L \times I_{tt} \times \cos\varphi}{\gamma \times F} = \frac{2 \times 18 \times 19.2 \times 0.85}{56 \times 6.0} = 1.75\text{ V}$$ $$\Delta U% = \frac{1.75}{220} \times 100% = 0.79% < 2.5% \quad \text{(Thỏa mãn tiêu chuẩn cho phép)}$$

Đổi mới và đóng góp

  1. Chuẩn hóa thiết kế đa mục đích (Dual-use architecture): Đồ án tách biệt hoàn toàn biểu đồ phụ tải giữa không gian thương mại (phòng kinh doanh tầng trệt đòi hỏi hệ số đồng thời cao vào ban ngày) và không gian sinh hoạt cá nhân (tầng 1, 2 tập trung phụ tải cao điểm ban đêm), giúp tối ưu hóa tiết diện cáp tổng giảm $18%$ chi phí đồng đầu tư ban đầu.
  2. Khắc phục hiện tượng sụt áp và quá nhiệt dây trung tính: Bố trí dây pha và trung tính đồng tiết diện, tăng cường dây nối đất PE ($S_{PE} \ge 0.5 S_{pha}$) cho toàn bộ ổ cắm theo tiêu chuẩn an toàn cấp I (Class I earthing).
  3. Hiệu quả tiết kiệm điện: Ứng dụng chiếu sáng mật độ quang thông cao kết hợp bóng LED/Huỳnh quang hiệu suất cao giúp giảm tiêu thụ điện năng chiếu sáng $32%$ so với định mức trần của QCVN 09:2013/BXD.

Ứng dụng thực tế và triển khai

Bản vẽ thi công và Kế hoạch triển khai

Quy trình lắp đặt hệ thống điện công trình được chia làm 4 giai đoạn cụ thể:

  1. Giai đoạn 1 (Thi công phần thô - 15 ngày): Đặt ống luồn âm sàn bê tông, âm tường (ống PVC cứng chống cháy D20/D25), chôn đế âm và hộp nối.
  2. Giai đoạn 2 (Kéo cáp & Luồn dây - 7 ngày): Sử dụng mồi kéo chuyên dụng luồn dây Cadivi bọc cách điện; bấm cosse đánh số thứ tự đầu dây theo sơ đồ nguyên lý tủ điện.
  3. Giai đoạn 3 (Lắp đặt thiết bị & Tủ điện - 5 ngày): Lắp đèn, ổ cắm, công tắc, đấu nối thanh cái tủ điện MDB/DB và các khối Aptomat bảo vệ.
  4. Giai đoạn 4 (Đo kiểm & Nghiệm thu - 3 ngày):
    • Đo điện trở cách điện dây dẫn ($R_{cd} \ge 0.5\text{ M}\Omega$ bằng Megohmmeter 500V).
    • Đo thông mạch và cân bằng điện áp giữa các pha.
    • Thử nghiệm đóng cắt dòng rò ELCB/RCBO bằng thiết bị tạo dòng rò chuyên dụng.

Dự toán chi phí và Thời gian hoàn vốn (ROI)

  • Tổng chi phí vật tư điện động lực & chiếu sáng: ~ 85.000.000 VNĐ.
  • Tiết kiệm điện năng nhờ thiết kế tối ưu: ~ 450 kWh/tháng so với công trình thiết kế không chuẩn định mức ($\approx 1.350.000\text{ VNĐ/tháng}$).
  • Thời gian hoàn vốn khấu hao kỹ thuật: Dưới 3.5 năm, bảo vệ thiết bị gia dụng tránh cháy nổ do xung sét và quá áp kéo dài.

Hạn chế và hướng phát triển

  • Hạn chế kỹ thuật: Hệ thống hiện tại chủ yếu vận hành theo phương thức đóng cắt thủ công truyền thống qua công tắc và MCB phân phối; chưa tích hợp cảm biến hiện diện (PIR sensors) để tự động hóa tắt mở đèn hành lang và cầu thang.
  • Hướng phát triển đề xuất:
    1. Tích hợp hệ thống điện mặt trời áp mái (Rooftop Solar PV) 5kWp trên sân thượng hòa lưới có lưu trữ (Hybrid ESS).
    2. Nâng cấp tủ điện phân phối thông minh tích hợp bộ đo thông số đa năng Modbus/RS485 giám sát phụ tải thời gian thực qua điện thoại.
    3. Bổ sung hệ thống chống sét lan truyền Type 2 (SPD) tại tủ điện MDB chính.

Đối tượng hưởng lợi

  • Sinh viên & Kỹ thuật viên ngành Điện: Tài liệu tham khảo chuẩn mực về phương pháp tính toán chiếu sáng, phụ tải lạnh và chọn khí cụ bảo vệ cho các đồ án môn học và tốt nghiệp.
  • Kỹ sư thiết kế & Giám sát thi công: Cung cấp bộ thông số thực tế, biểu mẫu tính toán sụt áp và bảng chọn dây - CB chuẩn xác theo quy chuẩn xây dựng Việt Nam.
  • Chủ đầu tư & Nhà thầu xây dựng: Đảm bảo công trình vận hành an toàn tuyệt đối, loại bỏ rủi ro chập cháy, tiết kiệm chi phí vận hành và nâng cao giá trị sử dụng lâu dài cho ngôi nhà.

Câu hỏi thường gặp

1. Tại sao cần tách riêng lộ cáp cho Điều hòa không khí và Bếp từ mà không dùng chung với lộ ổ cắm thông thường?

Điều hòa không khí khi khởi động có dòng khởi động ($I_{start}$) cao gấp 3-5 lần dòng định mức, trong khi bếp từ có công suất làm việc tức thời rất lớn ($3000\text{W} - 4000\text{W}$). Việc đi chung lộ ổ cắm thông thường sẽ làm sụt áp đột ngột, gây chớp nháy đèn, nóng dây dẫn và làm nhảy CB ổ cắm liên tục.

2. Tiêu chuẩn nào quy định độ sụt áp cho phép trong nhà ở dân dụng?

Theo tiêu chuẩn TCVN 7447-5-52 và IEC 60364-5-52, độ sụt áp từ điểm đấu nối cấp nguồn đến thiết bị sử dụng điện cuối cùng trong nhà ở không được vượt quá $4%$ đối với tải chiếu sáng và không quá $5%$ đối với các phụ tải động lực khác. Trong đồ án này, mức sụt áp được khống chế nghiêm ngặt ở mức $\le 2.5%$.

3. Làm thế nào để đảm bảo tính chọn lọc (Selectivity) giữa CB tổng và CB nhánh?

Để đạt tính chọn lọc bảo vệ, định mức dòng của CB cấp trên (tủ tổng MDB) phải lớn hơn CB cấp dưới (tủ DB tầng) tối thiểu từ 1.6 đến 2 lần ($I_{n,\text{tổng}} \ge 1.6 I_{n,\text{nhánh}}$), đồng thời thời gian tác động cắt ngắn mạch của CB tổng phải có độ trễ hợp lý so với CB nhánh.

4. Chiều cao trần ảnh hưởng như thế nào đến việc tính chọn công suất máy lạnh?

Khác với tính tải nhiệt công nghiệp tính theo tải nhiệt bức xạ chi tiết, tính toán dân dụng thường dựa trên thể tích phòng ($V = S \times H$). Với chiều cao trần nhà phố $H = 3.3\text{ m}$ (lớn hơn trần chung cư $2.7\text{ m}$), thể tích không khí cần làm lạnh tăng lên $\approx 22%$, đòi hỏi công suất máy nén phải tăng tương ứng để tránh tình trạng máy lạnh chạy quá tải liên tục.

5. Dây nối đất PE có bắt buộc kéo đến tất cả các ổ cắm trong nhà phố không?

Theo QCVN 12:2014/BXD và TCVN 9206:2012, hệ thống nối đất bảo vệ là bắt buộc cho tất cả các mạch ổ cắm để ngăn ngừa điện giật khi thiết bị điện bị rò vỏ kim loại (máy giặt, tủ lạnh, lò vi sóng, bình nước nóng).

Kết luận

Đồ án "Thiết kế hệ thống điện cho nhà phố 3 tầng" đã hoàn thành toàn diện các mục tiêu đề ra, từ tính toán chi tiết mạng chiếu sáng tiết kiệm điện theo QCVN 09:2013/BXD, tối ưu mạng ổ cắm theo TCVN 9206:2012, bố trí hệ thống điều hòa vi khí hậu chuẩn xác đến việc định cỡ cáp và thiết bị bảo vệ an toàn cao. Giải pháp thiết kế không chỉ giải quyết triệt để bài toán an toàn điện - chống cháy nổ cho mô hình nhà phố kết hợp kinh doanh mà còn mang lại hiệu quả kinh tế cao, sẵn sàng đưa vào ứng dụng thi công thực tế.
