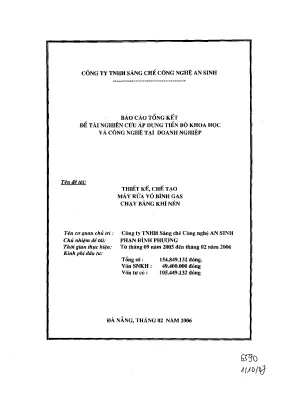

Báo Cáo Nghiên Cứu: Thiết Kế Và Chế Tạo Máy Rửa Vỏ Bình Gas Tự Động Hoạt Động Bằng Khí Nén

Tóm tắt nghiên cứu (Research Summary)

  • Vấn đề nghiên cứu cốt lõi: Làm thế nào để tự động hóa toàn diện quy trình làm sạch bề mặt ngoài của vỏ bình gas (LPG dân dụng 12–13 kg) trong môi trường chiết nạp có nguy cơ cháy nổ cao, khắc phục nhược điểm của phương pháp thủ công và các dây chuyền nhập khẩu đắt đỏ?
  • Phương pháp tiếp cận: Nghiên cứu, thiết kế và tích hợp hệ thống cơ điện tử – khí nén thuần túy (pure pneumatic automation). Giải pháp loại bỏ hoàn toàn việc sử dụng nguồn điện trực tiếp tại thân máy, ứng dụng cơ chế cấp phôi tự lăn bằng trọng lực (không phụ thuộc băng tải xích) kết hợp hệ thống xilanh định vị, động cơ khí nén xoay và hệ thống chổi cước nylon đa trục làm sạch 3 chiều (thân, vai, đáy).
  • Kết quả chính: Chế tạo thành công máy rửa vỏ bình gas tự động với năng suất ấn tượng 400 – 600 bình/giờ (chu kỳ làm việc từ 6–8 giây/bình), tỷ lệ làm sạch cơ học đạt 90 – 95% mà không gây tổn hại lớp sơn tĩnh điện. Mức tiêu hao năng lượng và vật tư cực thấp: 1,5 lít nước/bình, 2–4 kg xà phòng/1.000 bình, vận hành ổn định ở áp suất khí nén 5–6 bar. Sáng chế đã được Cục Sở hữu Trí tuệ cấp Bằng Độc quyền Sáng chế số 5411.
  • Ý nghĩa thực tiễn: Triệt tiêu hoàn toàn nguy cơ chập cháy điện trong kho gas, cắt giảm tới 60% chi phí đầu tư ban đầu so với máy nhập khẩu từ châu Âu (Siraga), giải phóng sức lao động cho 4–6 công nhân mỗi ca và mở ra giải pháp công nghệ nội địa hóa có khả năng thương mại hóa cao.

Bối cảnh và tầm quan trọng (Context & Significance)

Thực trạng ngành công nghiệp chiết nạp gas tại Việt Nam

Thị trường khí dầu mỏ hóa lỏng (LPG) dân dụng tại Việt Nam trong giai đoạn công nghiệp hóa – hiện đại hóa ghi nhận mức tăng trưởng liên tục trên 20–25%/năm. Hàng triệu vỏ bình gas loại 12–13 kg lưu thông trên thị trường phải trải qua quá trình luân chuyển liên tục giữa các hộ gia đình, nhà hàng và trạm chiết nạp. Sau nhiều chu kỳ sử dụng, bề mặt vỏ bình bám dính dày đặc các tạp chất hữu cơ, dầu mỡ, bụi bẩn, bùn đất và phân gia súc.

Việc làm sạch vỏ bình trước khi nạp gas và đưa trở lại thị trường là yêu cầu bắt buộc nhằm đảm bảo mỹ quan thương mại, kiểm tra an toàn cơ học vỏ bình và kéo dài tuổi thọ lớp sơn bảo vệ.

       THỰC TRẠNG VÀ KHOẢNG TRỐNG CÔNG NGHỆ TẠI VIỆT NAM

Khoảng trống công nghệ và tính cấp thiết

Trước nghiên cứu này, các trạm chiết nạp tại Việt Nam đứng trước hai lựa chọn bất cập:

  1. Làm sạch thủ công: Chiếm hơn 80% tại hơn 40 doanh nghiệp vừa và nhỏ. Công nhân phải dùng bàn chải cọ rửa trực tiếp bằng tay. Phương pháp này gây hao tổn nguồn nước, năng suất thấp (dưới 100 bình/người/ngày), chất lượng không đồng đều và gây viêm loét da tay cho người lao động do tiếp xúc liên tục với chất tẩy rửa.
  2. Nhập khẩu dây chuyền tự động từ G7/Châu Âu (điển hình như Siraga): Giá thành thiết bị từ 1,5 đến 2,2 tỷ VNĐ kèm theo hệ thống băng tải xích bắt buộc trị giá hơn 200 triệu VNĐ, chiếm chiều dài hơn 20 mét nhà xưởng. Đáng chú ý, thiết bị châu Âu được thiết kế cho loại bình không có quai xách trên vai bình, sử dụng động cơ điện công suất lớn (bơm cao áp 45 kW) trực tiếp trong khu vực chiết nạp, tiềm ẩn nguy cơ phát sinh tia lửa điện gây hỏa hoạn nghiêm trọng.

Sự ra đời của đề tài nghiên cứu do tác giả Phan Đình Phương (Công ty TNHH Sáng chế Công nghệ An Sinh) chủ trì là một bước đột phá kịp thời, giải quyết trọn vẹn bài toán an toàn chống cháy nổ, tính tương thích hình học của bình gas Việt Nam và hiệu quả chi phí cho doanh nghiệp.

Phương pháp tiếp cận và Thiết kế nghiên cứu (Methodology & Approach)

Triết lý thiết kế hệ thống

Nghiên cứu ứng dụng phương pháp thiết kế cơ điện tử mô-đun hóa kết hợp nguyên lý điều khiển khí nén logic tuần tự (sequential pneumatic logic control). Toàn bộ hệ thống vận hành theo nguyên lý tự động/bán tự động khép kín chia thành 4 buồng chức năng độc lập:

                  QUY TRÌNH VẬN HÀNH TUẦN TỰ QUA 4 BUỒNG CHỨC NĂNG

Cấu trúc cơ học và chu trình chuyển động

Hệ thống giải quyết xuất sắc bài toán di chuyển bình mà không cần động cơ băng tải xích đắt tiền thông qua các giải pháp động học:

  • Cơ chế cấp phôi tự lăn bằng trọng lực: Bình gas được xếp nằm nghiêng trên ray dẫn hướng có góc dốc được tính toán tối ưu. Khi bình lăn vào, nó kích hoạt liên hoàn các công tắc hành trình khí nén ($C_1 \rightarrow C_9$), điều khiển các xilanh tách phôi ($XL_1$), xilanh nâng hạ ($XL_2, XL_5$) và xilanh đẩy ra ($XL_8, XL_9$).
  • Buồng phun xà phòng: Hệ thống hòa trộn hai pha (khí nén – chất tẩy rửa) qua hai đầu vòi bố trí vuông góc, tạo luồng sương mù siêu mịn bao phủ 100% diện tích bề mặt bình trong thời gian 1–2 giây mà không lãng phí hóa chất.
  • Buồng cọ rửa đa hướng 3D: Bình gas được xilanh nâng lên khỏi ray dẫn, tiếp xúc với cụm mâm xoay cao su gắn động cơ khí nén. Bình tự quay quanh trục tâm thẳng đứng, đồng thời tiếp xúc với 3 cụm chổi chuyên biệt:
    • Chổi thân: Cụm chổi biên dạng trụ xoay tròn dọc thân bình.
    • Chổi vai và tay xách: Cụm chổi truyền động tịnh tiến lắc dọc (nhảy lên xuống) gắn xilanh khí nén, len lỏi vào các gân tăng cứng, van bình và hốc quai xách phức tạp.
    • Chổi đáy: Cọ sạch vành chân và đáy bình kết hợp cơ chế trượt ma sát mềm.
  • Buồng dội nước sạch phân phối ngược: Nước từ bồn chứa tự chảy qua van đóng mở xilanh đến giàn ống phân phối uốn cong định hình. Các lỗ phun được khoan ngược lệch một góc xác định so với phương thẳng đứng, giúp dòng nước áp lực tự nhiên rơi phủ đều như thác nước, dội sạch bọt bẩn nhanh chóng và ngắt dòng tức thì, chống bắn nước sang các bộ phận truyền động.
  • Buồng thổi khô: Tận dụng triệt để nguồn khí nén chính và lượng khí xả thải hồi quy từ các xilanh để thổi qua các đầu phun khe hẹp dạng dao khí (air knife), làm khô vỏ bình trước khi xuất xưởng.
       BẢNG PHÂN BỔ VÀ BỐ TRÍ CÁC CƠ CẤU CHẤP HÀNH KHÍ NÉN

Lựa chọn vật liệu và tính toàn vẹn thử nghiệm

Để vận hành liên tục trong môi trường ẩm ướt và hóa chất có tính ăn mòn cao, toàn bộ vỏ máy, khung đỡ tiếp xúc nước và các chi tiết chuyển động chính được chế tạo từ thép không gỉ SUS 304 kết hợp đồng thau và nhựa kỹ thuật cao cấp. Khung máy chịu lực sử dụng thép hình chữ U, V gia cường.

Hệ thống được chế tạo thử nghiệm và lắp đặt kiểm chứng trực tiếp tại Kho gas Petrolimex Đà Nẵng (01 Lê Quý Đôn) và dây chuyền của Công ty Elf Gaz TP.HCM, trải qua quá trình vận hành liên tục hàng nghìn giờ để thu thập dữ liệu thực nghiệm về độ bền, độ rơ mòn cơ học và hiệu suất tiêu hao năng lượng.

Các phát hiện và Kết quả thực nghiệm chính (Major Findings)

Nghiên cứu mang lại những kết quả kỹ thuật và kinh tế vượt trội so với mục tiêu đề ra ban đầu và các sản phẩm đối sánh trên thế giới:

               SO SÁNH CÁC CHỈ SỐ KỸ THUẬT QUAN TRỌNG

1. Đảm bảo an toàn tuyệt đối chống cháy nổ (Explosion-Proof Safety)

Hệ thống sử dụng 100% khí nén ở dải áp suất an toàn 5–6 bar cho cả cơ cấu chấp hành (xilanh, động cơ quay) lẫn mạch logic điều khiển hành trình. Việc loại trừ hoàn toàn các tiếp điểm điện, rơ le điện và môtơ điện xoay chiều trực tiếp tại buồng rửa giúp triệt tiêu nguy cơ phát sinh tia lửa điện, đáp ứng các tiêu chuẩn phòng cháy chữa cháy khắt khe nhất trong môi trường kho chứa gas loại A.

2. Đột phá về cơ cấu làm sạch hình học phức tạp

Các dòng máy nhập khẩu chỉ phun rửa cao áp cho bình trơn hình trụ. Thiết kế mới của đề tài với cụm chổi nhảy đàn hồi và chổi quay ôm sát biên dạng đã xử lý triệt để lớp chất bẩn keo kết tại các vị trí hiểm hóc: quai xách, mối hàn tăng cứng thân bình, đáy lõm và cụm van bình gas. Tỷ lệ làm sạch đạt 90–95% đối với bùn đất, dầu mỡ cơ học, phân gia súc mà không làm xước màng sơn bảo vệ.

3. Tối ưu hóa chu kỳ công nghệ và năng suất vượt trội

  • Chu kỳ xử lý trọn vẹn 1 vỏ bình rút ngắn xuống chỉ còn 6 – 8 giây, cho phép đạt năng suất liên tục từ 400 đến 600 bình/giờ.
  • Năng suất này tương đương sức lao động thủ công của 18 – 30 công nhân chia làm 3 ca làm việc liên tục.
  • Thiết bị có khả năng tự động ngắt chu trình khi phía đầu ra bị ứ đọng bình và tự động tái khởi động khi đường lăn thông thoáng.

4. Tiết kiệm tài nguyên và chi phí vận hành

Nhờ cơ chế định lượng sương mù xà phòng và mạch phun nước dội ngắt tức thời, mức tiêu hao vật tư đo lường được ở mức tối ưu:

  • Nước sạch: 1,5 lít/bình (giảm hơn 80% so với phương pháp thủ công và các vòi xịt cao áp thông thường).
  • Chất tẩy rửa (Sunlight): Chỉ từ 2 – 4 kg pha loãng cho 1.000 vỏ bình.
  • Dầu bôi trơn khí nén: $0,35 \text{ lít SAE 10}/1.000 \text{ bình}$ (thấp hơn 20–30 lần so với tiêu chuẩn máy công nghiệp Châu Âu).

Đóng góp khoa học và Giá trị thực tiễn (Contributions & Implications)

Đóng góp về mặt khoa học – kỹ thuật

  1. Lý thuyết điều khiển khí nén tự động: Chứng minh tính khả thi và độ tin cậy cao của mạch logic khí nén thuần túy trong việc thay thế hoàn toàn hệ thống điều khiển PLC/điện tử tại các môi trường dễ cháy nổ đặc thù.
  2. Đổi mới phương pháp động lực học phôi: Phát triển thành công nguyên lý cấp – tách phôi tự do kết hợp nâng chuyển đa tầng bằng trọng lực và khí nén, loại bỏ sự lệ thuộc vào hệ thống băng chuyền cơ khí tốn diện tích và năng lượng.
  3. Cơ sở dữ liệu sáng chế quốc gia: Bổ sung một giải pháp hữu ích có giá trị thương mại cao vào hệ thống sở hữu trí tuệ Việt Nam với Bằng Độc quyền Sáng chế số 5411 cấp năm 2006.

Ý nghĩa kinh tế – xã hội và môi trường

  • Bảo vệ sức khỏe người lao động: Giải phóng hoàn toàn đôi bàn tay của công nhân khỏi môi trường tiếp xúc hóa chất tẩy rửa kiềm tính độc hại, loại trừ các bệnh da liễu nghề nghiệp.
  • Hiệu quả kinh tế cho doanh nghiệp: Cắt giảm chi phí đầu tư tới 60%, tiết kiệm 40% chi phí năng lượng và vật tư tiêu hao trong suốt vòng đời sử dụng máy. Mô hình cho thuê máy linh hoạt giúp các doanh nghiệp vừa và nhỏ dễ dàng tiếp cận công nghệ.
  • Thúc đẩy nội địa hóa: Khẳng định năng lực làm chủ công nghệ chế tạo máy tự động hóa phức tạp của đội ngũ kỹ sư Việt Nam, tạo công ăn việc làm chất lượng cao trong ngành cơ khí chính xác tại TP. Đà Nẵng.

Đối tượng hưởng lợi và Ứng dụng công nghiệp (Target Audience & Benefits)

                     HỆ SINH THÁI ĐỐI TƯỢNG HƯỞNG LỢI
  1. Các tập đoàn & công ty kinh doanh LPG (Petrolimex Gas, Elf Gaz, Dana Gas, VT Gas...): Sở hữu giải pháp tự động hóa dây chuyền rửa vỏ bình với chi phí hợp lý, lắp đặt linh hoạt ngay cả ở các trạm chiết có diện tích nhỏ hẹp không có băng tải xích.
  2. Cơ quan quản lý an toàn lao động & môi trường: Có thêm tiêu chuẩn công nghệ tham chiếu để khuyến khích các cơ sở sản xuất loại bỏ dần phương pháp rửa tay thủ công độc hại và ngăn ngừa nguy cơ cháy nổ công nghiệp.
  3. Kỹ sư cơ khí chế tạo máy và sinh viên ngành tự động hóa: Cung cấp ca lâm sàng thực tế xuất sắc về thiết kế hệ thống chấp hành khí nén nhiều bậc tự do, cơ cấu cam – xilanh định vị và quy trình chuyển giao công nghệ từ bản vẽ sáng chế sang sản phẩm thương mại.

Câu hỏi thường gặp (FAQ)

1. Đột phá kỹ thuật quan trọng nhất của máy rửa vỏ bình gas An Sinh là gì?

Đó là cơ chế vận hành 100% bằng năng lượng khí nén kết hợp thiết kế không cần băng tải xích phụ trợ. Máy tận dụng trọng lực để phôi tự lăn và hệ thống xilanh đóng mở đồng bộ, vừa loại bỏ nguy cơ chập điện gây nổ kho gas, vừa giúp thiết bị nhỏ gọn, lắp đặt được tại mọi vị trí mặt bằng.

2. Tại sao máy có thể rửa sạch các loại bình gas có quai xách phức tạp mà máy Châu Âu không làm được?

Máy Châu Âu chủ yếu dùng vòi phun nước áp lực cao cố định lên thân bình hình trụ trơn. Máy An Sinh sử dụng cơ chế chổi cước nylon đa trục chuyển động hỗn hợp: chổi thân quay tròn theo biên dạng, chổi vai chuyển động tịnh tiến lắc dọc nhảy liên tục vào các góc khuất quanh tay xách và supap, kết hợp với mâm xoay đế mềm giúp làm sạch toàn diện mà không gây xước màng sơn.

3. Kết quả nghiên cứu có khả năng mở rộng (generalize) cho các ngành công nghiệp khác không?

Hoàn toàn có thể. Nguyên lý chuyển động khí nén tự định vị và hệ thống chổi cọ đa hướng này có thể áp dụng hiệu quả để làm sạch tự động các loại vật chứa công nghiệp dạng trụ tròn khác như: thùng phuy hóa chất 200L, vỏ bình oxy y tế, bình chữa cháy, thùng bia keg inox trong ngành thực phẩm.

4. Hướng phát triển tiếp theo của đề tài là gì?

Nhóm tác giả định hướng nâng cấp năng suất máy lên 1.200 bình/giờ (chu kỳ 3–4 giây/bình) theo đơn đặt hàng hợp tác quốc tế, tích hợp hệ thống module hóa nhanh để thích ứng với mọi kích cỡ bình (từ bình mini 6kg đến bình công nghiệp 45kg) và mở rộng thị trường xuất khẩu sang các nước trong khu vực Đông Nam Á.

5. Khả năng ứng dụng thực tế và bài toán hoàn vốn của thiết bị như thế nào?

Thiết bị đã được chuyển giao thành công và hoạt động bền bỉ tại các trạm chiết nạp lớn như Petrolimex Đà Nẵng, Elf Gaz TP.HCM, Petrolimex Hà Nội. Với mức đầu tư chỉ bằng ~40% máy ngoại nhập và giảm tải từ 4–6 nhân công/ca, doanh nghiệp thường đạt điểm hoàn vốn đầu tư chỉ trong vòng 8 – 14 tháng vận hành.

Kết luận (Conclusion)

Đề tài nghiên cứu "Thiết kế và chế tạo máy rửa vỏ bình gas sử dụng khí nén" của tác giả Phan Đình Phương và Công ty TNHH Sáng chế Công nghệ An Sinh là một công trình khoa học ứng dụng xuất sắc, mang tính thực tiễn cao và giải quyết trọn vẹn các thách thức kỹ thuật của ngành chiết nạp gas Việt Nam. Bằng việc sáng tạo hệ thống tự động hóa khí nén thuần túy, loại bỏ hoàn toàn rủi ro cháy nổ và tối ưu hóa chi phí đầu tư, đề tài không chỉ bảo vệ an toàn và sức khỏe cho người lao động mà còn mở ra hướng đi bền vững cho các sản phẩm cơ khí tự động hóa nội địa cạnh tranh sòng phẳng với công nghệ thế giới.

Các doanh nghiệp và cơ sở chiết nạp gas quan tâm đến việc nâng cấp công nghệ làm sạch vỏ bình chuẩn hóa, an toàn và tiết kiệm chi phí có thể liên hệ trực tiếp đơn vị phát triển để triển khai chuyển giao công nghệ hoặc áp dụng mô hình thuê máy tối ưu hóa chi phí ngay hôm nay.
