Nghiên Cứu Khả Năng Tạo Hình Tấm Trên Máy CNC (Single Point Incremental Forming - SPIF)

Tóm tắt nghiên cứu

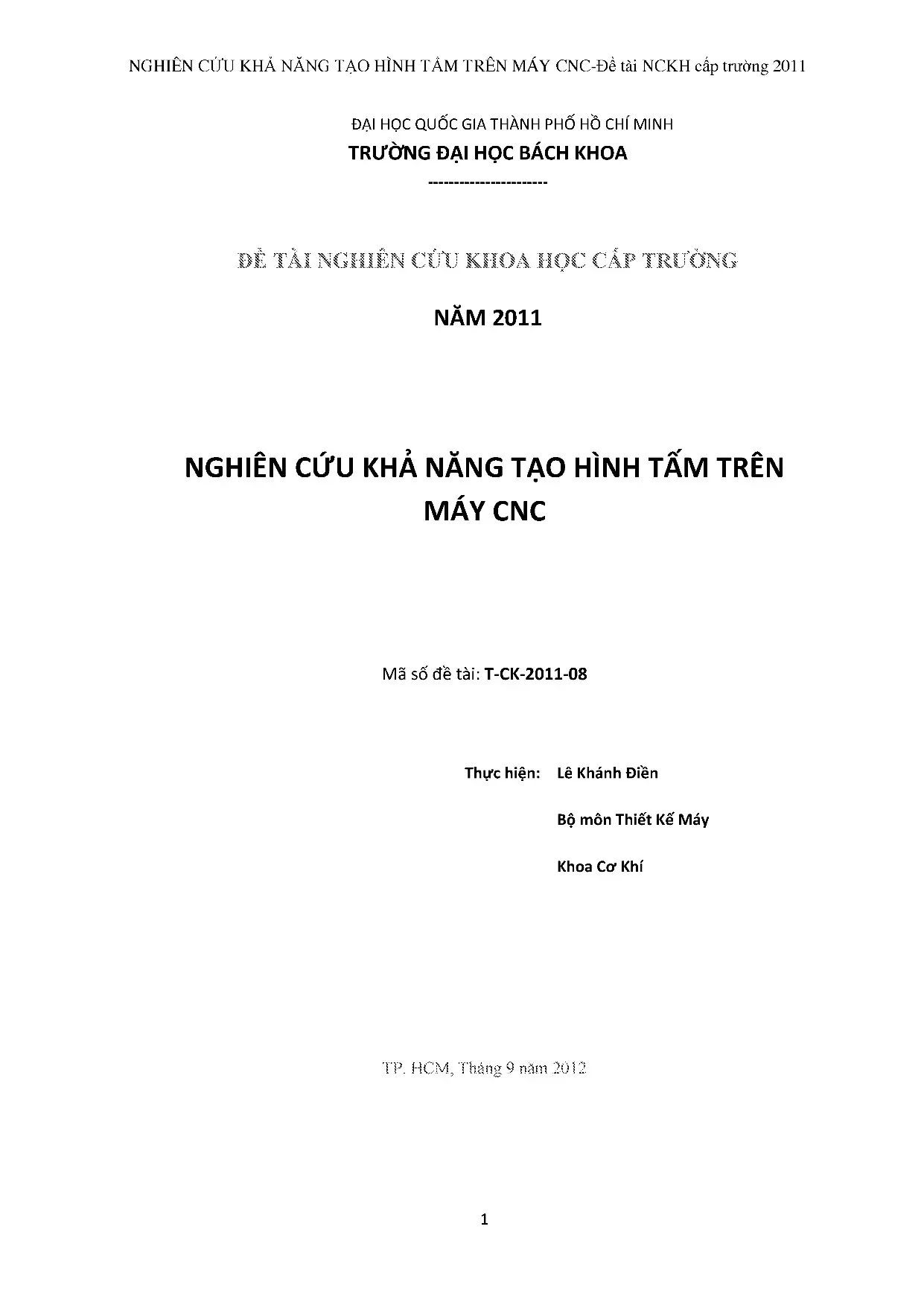

Nghiên cứu của PGS. TS. Lê Khánh Điền cùng nhóm tác giả tại Trường Đại học Bách Khoa – ĐHQG TP.HCM (Mã số đề tài: T-CK-2011-08) tập trung giải quyết bài toán: Làm thế nào để tạo hình các chi tiết kim loại và phi kim dạng tấm có biên dạng phức tạp trực tiếp trên máy CNC vạn năng và máy chuyên dùng mà không cần chế tạo khuôn mẫu đắt tiền?

Quy trình nghiên cứu áp dụng phương pháp tiếp cận đa tầng kết hợp chặt chẽ giữa:

  1. Mô hình hóa hình học trên môi trường CAD/CAM (Pro/ENGINEER Wildfire 5.0).
  2. Quy hoạch thực nghiệm (Design of Experiments - DOE) xử lý trên Minitab.
  3. Mô phỏng số phần tử hữu hạn phi tuyến động học (Abaqus/Explicit).
  4. Thực nghiệm kiểm chứng trên 3 hệ thống máy CNC với 4 nhóm vật liệu: Nhôm A1050-H14, Thép mềm Zacs (tương đương CT3), Thép không gỉ Inox 304 và Composite nhựa nhiệt dẻo.

Kết quả nghiên cứu đã thiết lập thành công giới hạn góc tạo hình lớn nhất ($\alpha_{\max}$), quy luật biến thiên của ứng suất Von Mises và hiện tượng phục hồi đàn hồi (springback). Đặc biệt, nghiên cứu phát hiện lượng hồi phục đàn hồi theo phương hướng kính ($\Delta D$) luôn lớn hơn phương chiều sâu ($\Delta H$) khoảng 120% ($\Delta D \approx 1.2 \Delta H$).

Dựa trên hệ thống phương trình hồi quy đa biến, đề tài đã phát triển phần mềm giao diện đồ họa (MATLAB GUI TRACUU10) cho phép tra cứu tự động chế độ công nghệ và xuất dữ liệu tham số phục vụ tích hợp CAD/CAM, mở ra giải pháp sản xuất linh hoạt, chi phí thấp cho các ngành công nghiệp phụ trợ và tạo mẫu nhanh.

Bối cảnh và tầm quan trọng

Hiện trạng công nghệ và khoảng trống nghiên cứu

Trong ngành gia công áp lực truyền thống, phương pháp dập định hình tấm kim loại phụ thuộc hoàn toàn vào hệ thống khuôn cối (khuôn dập đực và cái). Việc gia công các bộ khuôn này đòi hỏi chi phí đầu tư rất lớn, thời gian chế tạo kéo dài từ vài tuần đến vài tháng, và chỉ đạt hiệu quả kinh tế khi sản xuất hàng loạt với quy mô lớn. Khi nhu cầu thị trường chuyển dịch mạnh sang xu hướng cá nhân hóa sản phẩm, tạo mẫu thử nghiệm nhanh (Rapid Prototyping) và sản xuất lô nhỏ, công nghệ dập khuôn bộc lộ sự kém linh hoạt rõ rệt.

Ý tưởng tạo hình tấm không khuôn bằng biến dạng cục bộ liên tục (Single Point Incremental Forming - SPIF) được Leszak đề xuất và cấp bằng sáng chế tại Hoa Kỳ từ năm 1967 (US Patent 3,342,051). Tuy nhiên, rào cản về phần cứng điều khiển số vào thời điểm đó khiến công nghệ này không thể triển khai thực tế. Mãi đến thập niên 1990, khi công nghệ điều khiển số máy tính (CNC) phát triển vượt bậc, SPIF mới được quan tâm nghiên cứu trở lại.

Tại Việt Nam ở giai đoạn 2011, các nghiên cứu chuyên sâu về công nghệ SPIF trên máy CNC còn rất sơ khai, thiếu dữ liệu công nghệ chuẩn hóa, chưa có mô hình toán học tích hợp dự báo độ chính xác hình học và đàn hồi cho các vật liệu thông dụng trong nước.

Tính thời sự và tác động tiềm năng

Đề tài có tính thời sự cao trong bối cảnh hiện đại hóa dây chuyền gia công cơ khí. Việc ứng dụng trực tiếp máy phay CNC sẵn có hoặc chế tạo máy chuyên dụng giá thành thấp để tạo hình tấm mang lại tiềm năng to lớn:

  • Cắt giảm đến 80–90% chi phí đầu tư ban đầu cho việc thử nghiệm sản phẩm mới.
  • Rút ngắn chu kỳ phát triển sản phẩm từ hàng tháng xuống còn vài giờ.
  • Ứng dụng rộng rãi trong chế tạo phụ tùng ô tô, vỏ bọc khí động học, thiết bị y tế (tấm nẹp chỉnh hình cá nhân hóa) và tấm ốp kiến trúc phức tạp.

Methodology và Phương pháp tiếp cận

Nghiên cứu được thiết kế theo quy trình khép kín, kết hợp giữa mô phỏng số, thực nghiệm kiểm chứng và tự động hóa tính toán.

Thiết kế nghiên cứu và Mẫu khảo sát

Để đánh giá khả năng tạo hình và góc biến dạng giới hạn $\alpha_{\max}$, nhóm nghiên cứu thiết kế mẫu côn cong biến thiên bán kính ($R = 60\text{ mm}$) trên phần mềm Pro/ENGINEER Wildfire 5.0. Cấu trúc hình học này cho phép góc nghiêng bề mặt tăng dần liên tục theo chiều sâu biến dạng $H$:

$$\cos\alpha = \frac{R - H}{R} \implies \alpha = \arccos\left(\frac{R - H}{R}\right)$$

Khi đầu chày dịch chuyển tịnh tiến xuống đáy mẫu, vị trí xuất hiện vết rách phá hủy sẽ xác định chính xác góc tạo hình cực đại $\alpha_{\max}$ của vật liệu.

Hệ thống thiết bị và Thu thập dữ liệu

Thực nghiệm được triển khai tại Phòng thí nghiệm Trọng điểm Quốc gia Điều khiển số và Kỹ thuật Hệ thống (PTN TĐQG - Xưởng C1, ĐHBK TP.HCM) với các trang thiết bị:

  • Máy phay CNC vạn năng Haas TM-1 (Công suất 5.6 kW, hệ điều hành Fanuc).
  • Máy SPIF chuyên dùng 4 trụ (Điều khiển Mach3, dùng cho vật liệu mềm, tấm mỏng: Nhôm, Composite).
  • Máy SPIF chuyên dụng 2 trụ (Công suất trục chính 4.5 kW, kết cấu cứng vững cao cho Thép Zacs, Inox 304).
  • Bộ đồ gá kẹp phôi chuyên dụng; đồng hồ so đo biến dạng và máy đo độ nhám bề mặt chuyên dụng.

Các thông số đầu vào được kiểm soát gồm:

  • Tốc độ quay trục chính $n$ (vòng/phút).
  • Tốc độ chạy dụng cụ ngang $S_{xy}$ (mm/phút).
  • Bước tiến dao dọc $S_z$ (mm/vòng hoặc mm/bước).
  • Đường kính đầu chày $D$ (mm).
  • Chiều dày phôi $t$ (mm) và Nhiệt độ gia nhiệt cục bộ $T$ ($^\circ\text{C}$, áp dụng cho Composite).

Kỹ thuật mô phỏng và Xử lý dữ liệu

  1. Kiểm chuẩn cơ tính vật liệu: Tiến hành thí nghiệm kéo chuẩn (Tensile Test) để xác định đường cong ứng suất - biến dạng thực ($\sigma - \varepsilon$) của mẫu Inox 304, Nhôm và Thép nhằm nạp tham số chính xác vào mô hình vật liệu trong Abaqus.
  2. Xử lý trung gian dữ liệu: Phát triển thuật toán trích xuất tọa độ quỹ đạo $(X, Y, Z)$ từ mã G-code xuất ra bởi Pro/E thông qua bảng tính dữ liệu, sau đó nạp trực tiếp vào mô-đun Abaqus Simulation/Tabular.
  3. Phân tích hồi quy: Dữ liệu thực nghiệm qua quy hoạch trực giao được xử lý trên Minitab nhằm thiết lập phương trình hồi quy đa biến cho các chỉ tiêu: góc $\alpha_{\max}$, độ sai lệch kích thước $\Delta H, \Delta D$ và độ nhám $R_z$.

Phát hiện chính của nghiên cứu

1. Giới hạn biến dạng và góc tạo hình lớn nhất ($\alpha_{\max}$)

Nghiên cứu chứng minh góc tạo hình cực đại phụ thuộc phi tuyến tính vào chiều dày phôi $t$, đường kính đầu chày $D$ và bước dịch dao $S_z$:

  • Nhôm A1050-H14: Đạt góc tạo hình $\alpha_{\max}$ trong khoảng $62^\circ - 78^\circ$.
  • Thép Zacs: Đạt góc tạo hình từ $49^\circ - 69^\circ$.
  • Inox 304: Nhóm nghiên cứu tiến hành đo đạc 81 mẫu thực nghiệm (mỗi mẫu lặp lại 3 lần) cho thấy Inox 304 có độ bền cao, yêu cầu lực ép lớn nhưng vẫn đạt khả năng định hình ấn tượng khi tối ưu $S_z$ và $S_{xy}$.

2. Quy luật sai lệch kích thước và phục hồi đàn hồi (Springback)

Một phát hiện quan trọng có giá trị thực tiễn cao là quy luật tương quan giữa độ sai lệch kích thước hướng kính ($\Delta D$) và chiều sâu ($\Delta H$):

  • Hiện tượng hồi phục đàn hồi theo phương hướng kính luôn lớn hơn theo phương chiều sâu khoảng 120% ($\Delta D \approx 1.2 \Delta H$).
  • Hiện tượng này bắt nguồn từ sự phân bố ứng suất dư không đồng đều giữa vùng tiếp xúc trực tiếp với đầu chày và vùng tự do xung quanh thành côn. Phát hiện này cho phép đơn giản hóa bài toán bù sai số hình học khi lập trình quỹ đạo CAM.

3. Phân bố ứng suất Von Mises trong mô phỏng Abaqus

Kết quả mô phỏng động lực học trên Abaqus khi khảo sát bề dày phôi $t = 0.3\text{ mm}, 0.4\text{ mm}, 0.5\text{ mm}$ cho thấy:

  • Vùng tập trung ứng suất Von Mises cao nhất luôn nằm tại điểm uốn cục bộ tiếp xúc giữa đầu chày bán cầu và mặt phôi.
  • Khi chiều dày tấm $t$ tăng, ứng suất kéo trung bình tại tiết diện biến dạng tăng tuyến tính, đòi hỏi độ cứng vững của máy CNC và lực dọc trục phải lớn hơn đáng kể.

4. Cơ chế tạo hình nhiệt đối với vật liệu Composite

Đối với vật liệu phi kim (nhựa nhiệt dẻo / composite), việc tạo hình ở nhiệt độ phòng dẫn đến hiện tượng nứt gãy giòn và phân tách lớp. Nghiên cứu xác định mức nhiệt độ gia nhiệt cục bộ tối ưu là $60^\circ\text{C}$, giúp nhựa đạt trạng thái dẻo quánh, cho phép góc tạo hình đạt trên $60^\circ$ mà không làm suy giảm liên kết cấu trúc.

5. Hệ phương trình hồi quy thực nghiệm

Phân tích trên Minitab đã chuẩn hóa các phương trình hồi quy biểu diễn mối quan hệ giữa thông số đầu vào và đầu ra:

  • Vật liệu Nhôm A1050-H14: $$\alpha = 77.4375 - 4.104 D - 0.00187 S_{xy} - 15.66 t + 4.083 D \cdot t$$
  • Vật liệu Thép Zacs (tương đương CT3): $$\alpha = 73.1115 - 1.896 D - 0.01021 S_{xy} + 17.4925 t + 0.000625 D \cdot S_{xy}$$

Đóng góp khoa học và Ứng dụng thực tiễn

Đóng góp về mặt lý thuyết và phương pháp luận

  1. Xác lập mô hình biến dạng cục bộ liên tục cho đa vật liệu: Nghiên cứu đã làm sáng tỏ cơ chế cơ học biến dạng của cả kim loại dẻo (Nhôm), kim loại có độ bền kéo cao (Inox 304, Thép Zacs) và vật liệu phi kim (Composite gia nhiệt).
  2. Phương pháp luận tích hợp CAD-CAE-CAM: Xây dựng cầu nối dữ liệu hoàn chỉnh từ khâu thiết kế mô hình CAD $\rightarrow$ Mô phỏng phần tử hữu hạn Abaqus $\rightarrow$ Quy hoạch thực nghiệm Minitab $\rightarrow$ Gia công CNC thực tế.

Đóng góp thực tiễn và chuyển giao công nghệ

  • Chế tạo thành công thiết bị chuyên dụng: Thiết kế và đưa vào vận hành 02 máy tạo hình SPIF chuyên dùng (loại 4 trụ và loại 2 trụ cứng vững 4.5 kW) phối hợp với Công ty Công Nghệ Sài Gòn, chứng minh khả năng tự chủ thiết bị trong nước.
  • Bộ công cụ phần mềm MATLAB GUI (TRACUU10):
    • Phần mềm tiếp nhận các yêu cầu đầu ra (Vật liệu, chiều dày $t$, góc tạo hình mong muốn $\alpha$, sai lệch cho phép $\Delta D$, độ nhám $R_z$).
    • Tự động giải hệ phương trình hồi quy để xuất ra 4 thông số công nghệ tối ưu: $n$, $D$, $S_{xy}$, $S_z$ (hoặc nhiệt độ $T$) và dự báo năng suất gia công.
    • Tự động ghi dữ liệu ra tập tin để nạp thẳng vào hệ thống điều khiển CNC.

Đối tượng quan tâm và Giá trị mang lại

Nhóm đối tượng Lợi ích và Giá trị ứng dụng cụ thể
Nhà nghiên cứu & Giảng viên Cơ khí Cung cấp tài liệu tham khảo chuẩn mực về động học biến dạng SPIF, phương pháp quy hoạch thực nghiệm và mô hình hóa CAE trên Abaqus.
Kỹ sư R&D & Thiết kế sản phẩm Ứng dụng quy trình tạo mẫu nhanh cho các chi tiết tấm phức tạp mà không cần đặt làm bộ khuôn dập thử nghiệm.
Doanh nghiệp vừa và nhỏ (SMEs) Tận dụng trực tiếp máy phay CNC hiện có tại xưởng để mở rộng năng lực gia công sang mảng định hình kim loại tấm, tối ưu hóa chi phí đầu tư.
Ngành Y sinh & Thiết bị chuyên dụng Chế tạo các chi tiết y tế mang tính cá thể hóa cao (tấm nẹp cố định xương sọ, nẹp xương chỉnh hình) từ titan hoặc thép không gỉ.

Câu hỏi thường gặp (FAQ)

1. Phát hiện quan trọng nhất của đề tài này là gì?

Trả lời: Đề tài đã xây dựng thành công bộ cơ sở dữ liệu thực nghiệm và hệ phương trình hồi quy hoàn chỉnh cho 4 loại vật liệu phổ biến, đồng thời phát hiện quy luật đàn hồi hướng kính luôn vượt trội so với phương sâu ($\Delta D \approx 1.2 \Delta H$), làm nền tảng cho việc bù trừ sai số khi tạo hình không khuôn.

2. Phương pháp nghiên cứu trong đề tài có điểm gì đặc biệt?

Trả lời: Tính liên hoàn và kiểm chuẩn chéo: Dữ liệu thực nghiệm cơ tính (Tensile test) được dùng để hiệu chỉnh mô hình số trong Abaqus/Explicit; mã G-code từ Pro/E được chuyển đổi để điều khiển mô phỏng số; và kết quả thực nghiệm được tối ưu hóa toán học qua Minitab trước khi tích hợp vào phần mềm MATLAB GUI.

3. Kết quả của nghiên cứu có khả năng tổng quát hóa không?

Trả lời: Hoàn toàn có thể. Quy trình công nghệ và thuật toán tra cứu trong phần mềm TRACUU10 có thể mở rộng cho các loại hợp kim khác (như hợp kim Titan, Magie) bằng cách bổ sung thêm tập dữ liệu thực nghiệm tương ứng vào ma trận hồi quy.

4. Hướng phát triển tiếp theo của hướng nghiên cứu này là gì?

Trả lời: Nghiên cứu công nghệ tạo hình hai điểm tiếp xúc (Two-Point Incremental Forming - TPIF), tích hợp công nghệ gia nhiệt động học bằng dòng điện/laser trực tiếp tại điểm tiếp xúc đầu chày để tạo hình các hợp kim siêu cứng như Titanium Gr5.

5. Doanh nghiệp cơ khí có thể ứng dụng kết quả này như thế nào?

Trả lời: Doanh nghiệp có thể sử dụng trực tiếp các máy phay CNC 3 trục sẵn có, trang bị thêm bộ đồ gá kẹp phôi và đầu chày bán cầu, sau đó sử dụng phần mềm TRACUU10 để xuất chế độ cắt tối ưu cho quá trình sản xuất mẫu thử nghiệm.

Kết luận

Đề tài NCKH cấp trường "Nghiên cứu khả năng tạo hình tấm trên máy CNC" do PGS. TS. Lê Khánh Điền chủ nhiệm đã giải quyết xuất sắc bài toán công nghệ tạo hình không khuôn SPIF tại Việt Nam. Nghiên cứu không chỉ hoàn thiện cơ sở lý thuyết biến dạng dẻo cục bộ liên tục mà còn hiện thực hóa bằng sản phẩm phần mềm và hệ thống máy chuyên dụng có tính ứng dụng cao.

Trong kỷ nguyên công nghiệp 4.0 và sản xuất thông minh, việc làm chủ công nghệ SPIF tạo tiền đề quan trọng giúp ngành cơ khí chế tạo trong nước nâng cao năng lực cạnh tranh, chủ động phát triển sản phẩm mới với chi phí thấp và tốc độ vượt trội.

Báo cáo khoa học thuộc đề tài NCKH cấp trường năm 2011 – Trường Đại học Bách Khoa, Đại học Quốc gia TP. Hồ Chí Minh.
